汽车底盘结构与拆装项目一 底盘拆装工具的使用
技能大赛汽车维护与底盘拆装检修作业流程

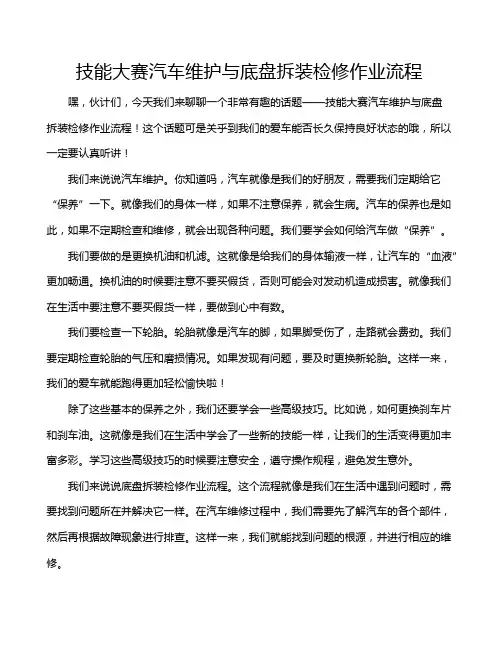

技能大赛汽车维护与底盘拆装检修作业流程嘿，伙计们，今天我们来聊聊一个非常有趣的话题——技能大赛汽车维护与底盘拆装检修作业流程！这个话题可是关乎到我们的爱车能否长久保持良好状态的哦，所以一定要认真听讲！我们来说说汽车维护。
你知道吗，汽车就像是我们的好朋友，需要我们定期给它“保养”一下。
就像我们的身体一样，如果不注意保养，就会生病。
汽车的保养也是如此，如果不定期检查和维修，就会出现各种问题。
我们要学会如何给汽车做“保养”。
我们要做的是更换机油和机滤。
这就像是给我们的身体输液一样，让汽车的“血液”更加畅通。
换机油的时候要注意不要买假货，否则可能会对发动机造成损害。
就像我们在生活中要注意不要买假货一样，要做到心中有数。
我们要检查一下轮胎。
轮胎就像是汽车的脚，如果脚受伤了，走路就会费劲。
我们要定期检查轮胎的气压和磨损情况。
如果发现有问题，要及时更换新轮胎。
这样一来，我们的爱车就能跑得更加轻松愉快啦！除了这些基本的保养之外，我们还要学会一些高级技巧。
比如说，如何更换刹车片和刹车油。
这就像是我们在生活中学会了一些新的技能一样，让我们的生活变得更加丰富多彩。
学习这些高级技巧的时候要注意安全，遵守操作规程，避免发生意外。
我们来说说底盘拆装检修作业流程。
这个流程就像是我们在生活中遇到问题时，需要找到问题所在并解决它一样。
在汽车维修过程中，我们需要先了解汽车的各个部件，然后再根据故障现象进行排查。
这样一来，我们就能找到问题的根源，并进行相应的维修。
我们要拆卸汽车的发动机。
这就像是我们在生活中遇到问题时，需要先找到问题的根源一样。
在拆卸发动机的过程中，我们要小心谨慎，避免损坏零件。
拆卸完成后，我们可以对发动机进行清洗和检查，确保其正常工作。
我们要拆卸汽车的变速器。
变速器就像是我们在生活中的“齿轮”，负责将发动机的力量传递到车轮上。
在拆卸变速器的过程中，我们要注意保护好齿轮和轴承等关键部件。
拆卸完成后，我们可以对变速器进行清洗和检查，确保其正常工作。
汽车底盘实训的内容及步骤
汽车底盘实训的内容及步骤汽车底盘实训是汽车维修与保养领域中非常重要的一项技能训练。
通过实际操作与练习，学员能够深入了解汽车底盘的构成和运作原理，掌握相关维修技术和故障排除方法。
本文将介绍汽车底盘实训的内容和步骤，帮助读者更好地理解和掌握这一技能。
一、实训内容1. 底盘结构和构成在进行底盘实训前，学员需要了解汽车底盘的主要构成部分。
这包括悬挂系统、转向系统、制动系统和传动系统等。
学员需要学习各个部件的功能和相互关系，以便后续的实操练习。
2. 汽车底盘的建立和维护底盘建立是指将汽车底盘部件从车辆上拆卸下来，并重新组装到练习台架上的过程。
通过这一步骤，学员能够更清楚地观察和理解每个部件的结构和安装方式。
底盘维护则是指对底盘各个部件进行检查、清洁和润滑等日常维护工作，以确保其正常运行和延长使用寿命。
3. 底盘故障诊断与排除学员还需要学习底盘故障的诊断与排除方法。
这包括通过观察、测试和分析等手段，找出底盘故障的原因，并采取相应的修复措施。
常见的底盘故障包括悬挂系统异响、转向系统失灵、制动系统失效等，学员需要学会针对不同故障的处理方法。
二、实训步骤1. 理论学习在进行实际操作前，学员需要进行一定的理论学习。
这包括通过教材、课堂讲解和多媒体资料等途径，了解汽车底盘的基本原理和构成部分。
学员需要掌握相关术语和概念，为后续的实操练习打下基础。
2. 底盘拆装实操学员在实训台架上进行底盘拆卸和装配的实操练习。
通过拆卸和装配过程，学员能够更好地理解各个部件的结构和装配方式，掌握正确的操作步骤和技巧，并培养良好的动手能力。
3. 检查与维护实操学员进行底盘各部件的检查与维护实操练习。
学员需要学会使用检查工具和设备，对悬挂系统、转向系统、制动系统和传动系统等进行检查，发现潜在问题并及时处理。
学员还需了解底盘各部件的维护方法，如清洁、润滑和更换等。
4. 故障排除实操学员进行底盘故障排除的实操练习。
通过模拟底盘故障案例，学员需要观察、测试和分析，找出故障原因，并制定合理的修复方案。
汽车底盘拆装实训教案
汽车底盘拆装实训教案第一章：实训目的与要求1.1 实训目的1. 了解汽车底盘的基本组成和功能。
2. 学习汽车底盘主要部件的拆装方法。
3. 培养学生的动手能力、观察能力和团队协作能力。
1.2 实训要求1. 学生应掌握汽车底盘的基本组成和功能。
2. 学生能熟练操作工具，正确拆装汽车底盘主要部件。
3. 学生能严格遵守实训规程，确保实训安全。
第二章：实训内容与步骤2.1 实训内容1. 汽车底盘的认识。
2. 底盘主要部件的拆装。
2.2 实训步骤1. 认识汽车底盘：了解汽车底盘的组成和各部分功能。
2. 准备工作：穿戴好防护用品，准备工具和设备。
3. 拆卸底盘部件：按照拆卸顺序，逐个拆卸底盘主要部件。
4. 安装底盘部件：按照拆卸的反顺序，逐个安装底盘主要部件。
5. 检查与调试：检查底盘部件的安装是否牢固，调试相关系统。
第三章：实训工具与设备3.1 工具1. 通用扳手。
2. 套筒扳手。
3. 螺丝刀。
4. 钳子。
5. 锤子。
6. 防护镜。
7. 手套。
3.2 设备1. 实训车辆。
2. 举升机。
3. 发动机试验台。
4. 变速器试验台。
第四章：实训安全与注意事项4.1 实训安全1. 操作时穿戴好防护用品，如防护眼镜、手套等。
2. 遵守实训规程，确保实训过程中不发生意外。
3. 使用工具时，注意手部安全，防止滑伤。
4.2 注意事项1. 实训前，对学生进行安全教育，强调实训中的注意事项。
2. 实训过程中，教师要加强监督，确保实训安全。
3. 实训结束后，对学生进行点评，总结实训中的优点和不足。
第五章：实训评价与总结5.1 实训评价1. 学生实训操作的正确性、规范性。
2. 学生团队协作能力。
3. 学生对底盘部件拆装流程的掌握程度。
5.2 实训总结1. 学生总结实训过程中的学习收获和体验。
2. 教师对实训进行总结，分析实训中的优点和不足，提出改进措施。
第六章：实训案例分析6.1 案例一：底盘异响的诊断与排除1. 案例介绍：分析一辆汽车在行驶中出现底盘异响的原因，并指导学生进行诊断与排除。
汽车底盘拆装实训(教案)

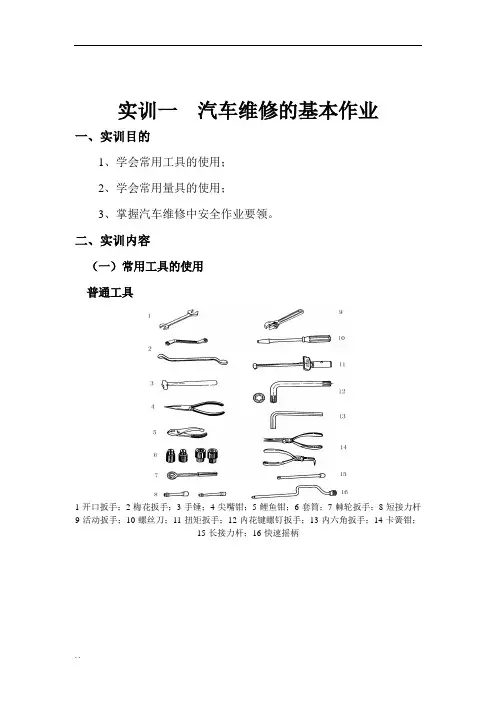

实训一汽车维修的基本作业一、实训目的1、学会常用工具的使用；2、学会常用量具的使用；3、掌握汽车维修中安全作业要领。
二、实训内容（一）常用工具的使用普通工具1-开口扳手；2-梅花扳手；3-手锤；4-尖嘴钳；5-鲤鱼钳；6-套筒；7-棘轮扳手；8-短接力杆9-活动扳手；10-螺丝刀；11-扭矩扳手；12-内花键螺钉扳手；13-内六角扳手；14-卡簧钳；15-长接力杆；16-快速摇柄1、扳手的使用套筒扳手1-套筒；2-快速摇柄；3-方向接头；4-活动手柄；5-旋具；6-短接杆；7-长接杆；8-棘轮扳手（快速手柄）；9-接头2、旋具的使用3、钳子1-鲤鱼钳；2-尖嘴钳；3-卡簧钳；4-特种卡簧钳；5-钢丝钳钳子的使用4.锤子1-圆头锤；2-橡胶或塑料锤；3-黄铜软面锤（二）常用量具的使用1.塞尺2.游标卡尺1-外量爪；2-内量爪；3-弹簧片；4-紧固螺钉；5-尺框；6-尺身；7-深度尺；8-游标3.千分尺1-尺架；2-测砧；3-测轴；4-固定套筒；5-微分套筒；6-限荷棘轮；7-锁紧装置4.百分表1-大指针；2-小指针；3-表盘；4-测头5.内径百分表1-百分表；2-绝缘套；3-表杆；4-接杆座；5-活动测头；6-支撑架；7-固定螺母；8-加长接杆；9-接杆6.燃油压力表7.真空表及真空泵（三）汽车维修中安全作业要领的掌握汽车维修安全操作规程1、车辆修理，保养前，应先进行车辆外部清洗，在工程师，技师指导下，了解并查明需要处理的机电故障，并落实修理工作配备件。
小修项目草拟工作计划，大修项目拟定工作进程方案。
2、车辆修理作业前，应视情况用举升设备将车辆稳固架牢，不准在各支承点垫放砖块等易碎，易滑物件，严禁车辆同时一边架空，对各着地车轮塞好三角木，防止车轮滑动，杜绝垮塌事故。
3、拆装发动机底盘总成时，应仔细检查起重设备性能，确认完好方能使用。
4、放泄废油时，应用容器接放，不准随地流淌。
5、不准用手擦试正在运转的机件。
汽车底盘拆装实训课程标准
《汽车底盘拆装实训》课程标准(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《汽车底盘拆装实训》课程教学标准课程代码：课程类别：专业必修课适用专业：汽车电子技术专业课程管理单位：汽车工程系学时：40学时学分：2学分制定日期：第一次修订日期：第二次修订日期：1．课程概述课程的性质《汽车底盘拆装实训》是汽车电子技术专业一门必修的以实践为主的专业素质课程。
安排在第一学年第二学期进行，单独考核和评分。
主要包括2项内容：一是汽车底盘的认识：要求学生认识汽车底盘的主要机构、系统的组成、功用及简单工作过程，为汽车专业课程的理论学习做准备；二是汽车底盘拆装实训：安排学生到汽车实训中心，在真实工作环境中对汽车底盘构造进行感性认识，掌握汽车底盘拆装的一般方法和步骤，同时模拟了解汽车维修企业工作环境、感受企业氛围。
课程的定位《汽车底盘拆装实训》课程是结合《汽车传动系统检修》的理论学习，对学生进行拆装与调整的基本技能训练。
使学生掌握拆装工具的正确使用方法，掌握汽车底盘各主要总成的正确拆装顺序及调整方法，能够对主要零、部件、总成进行结构分析，了解易损件、密封件、调整件的特殊使用要求，培养学生的实践能力，职业技能和岗位适应能力；增强学生的劳动纪律观念、安全生产意识和质量效益理念。
为专业课程学习和毕业、就业做好思想和经验的准备；对实习目的有比较充分、正确的认识，为后续专业课学习奠定坚实的基础。
修读条件学员接受过职业基础教育，对机械系统和电气系统的相关知识有一定的了解，掌握汽车传动系、行驶系、转向系等检修的相关知识和技能；学员具有一定的职业道德素质、具有安全环保意识及企业服务意识。
2、课程目标专业能力●掌握基本的安全生产知识和常用工量具的使用方法。
●认识汽车底盘结构，理解汽车底盘的工作原理，●掌握汽车底盘各总成及其附件的拆装顺序和拆装工艺。
●掌握汽车底盘主要零部件的检测和修理方法。
汽车底盘构造及拆装教案
汽车底盘构造及拆装教案教学目标：1.了解汽车底盘的构造和作用；2.掌握汽车底盘的常见拆装方法；3.培养学生的动手操作能力和解决问题的能力。
教学重点：1.汽车底盘的构造和作用；2.汽车底盘的拆装方法。
教学难点：1.汽车底盘构造的拆装步骤；2.拆装过程中可能出现的问题及解决方法。
教学准备：1.实物车底盘或底盘模型；2.工具箱及常用工具。
教学过程：一、导入（5分钟）引入底盘构造的背景和重要性，解释底盘构造的作用以及拆装的目的和意义。
二、讲授（25分钟）1.底盘构造和作用（10分钟）1.底盘的组成部分：底盘框架、悬挂系统、传动系统、制动系统等；2.底盘的作用：支撑车身、传递动力、悬挂和减震、制动和转向等。
2.底盘拆装方法（15分钟）1.安全注意事项；2.拆装工具的准备；3.拆装步骤：a.确认拆装位置；b.卸下附件和部件；c.拆卸固定螺栓和螺母；d.拆卸和安装底盘相关部件；e.安装各部件时的关键环节和注意事项；f.调整和测试。
三、实践操作（30分钟）1.观看底盘拆装案例视频（10分钟）观看底盘拆装案例视频，了解拆装步骤和注意事项。
2.小组讨论及实践操作（20分钟）分小组进行讨论，根据观看的案例视频，模拟进行底盘的拆装操作。
四、总结（10分钟）1.总结底盘构造和拆装的重点内容；2.总结常见问题及解决方法。
五、作业（5分钟）要求学生在家中查找一种车型的底盘拆装方法，写出拆装步骤和注意事项。
六、板书设计-底盘构造及作用-底盘组成部分：底盘框架、悬挂系统、传动系统、制动系统等-底盘作用：支撑车身、传递动力、悬挂和减震、制动和转向等-底盘拆装方法-安全注意事项-拆装工具的准备-拆装步骤-确认拆装位置-卸下附件和部件-拆卸固定螺栓和螺母-拆卸和安装底盘相关部件-安装各部件时的关键环节和注意事项-调整和测试参考资料：1.汽车理论与维修教程，机械工业出版社。
2.汽车底盘维修与排障技巧，中国机械工业出版社。
汽车底盘构造与维修课程标准
汽车底盘构造与维修课程标准《汽车底盘构造与维修》课程标准课程标准一、课程基本信息课程名称：汽车底盘构造与维修课程代码：15901 学分：6学分学时：108授课时间：第四学期授课对象：汽车检测与维修专业学生课程类型：专业主干课先修课程:汽车发动机构造与维修，机械制图等后续课程:汽车电器设备构造与维修汽车检测技术等二、课程性质与任务本课程是汽车检测与维修专业的一门专业核心课程，其目标是在掌握汽车底盘的基本构造、工作原理和汽车底盘维修理论的基础上，科学地反映现代汽车底盘的新工艺、新材料、新技术，培养学生了解汽车的行驶原理，掌握汽车底盘及各总成的结构、工作原理，并具有对汽车底盘各总成的使用、维修、检测、调试、故障诊断与排除等方面的能力。
本专业学生应达到高级汽车维修工资格证书中相关技术考证的基本要求。
《汽车底盘构造及维修》是汽车运应用专业的一门专业基础课，具有实践性强，与生产实际联系紧密的特点。
是掌握职业岗位服务技能的主干课程，是一门专业必修课。
三、课程设计思路《汽车底盘构造与维修》课程主要以过程性知识为主，在教学中，重点应该放在过程性知识的学习。
采用理论与实践一体化教学，实现理论与实践教学的融合。
课程的教学改革方向就是构建基于工作过程的工学结合新型教学模式。
课程设计思路如下：1.以典型工作任务为载体，将教学内容和过程融入其中，实行理论与实践一体化教学。
在基于工作过程的项目教学中，学生是主要的行为者，学生独立或以小组的形式，在老师的指导下，师生共同完成从信息的收集和工作计划的制定到工作任务的实施以及对工作成果的评价等，并在这一教学过程中达到教学目标。
一体化教学体现在两个方面，一是汽车底盘的结构、原理、拆装、检修、故障诊断一体化；二是汽车底盘构造的理论、实践教学穿插进行。
《汽车底盘构造与维修》课程按基于工作过程的“工学结合”进行课程教学设计。
将理论与实践教学内容融入到典型工作任务之中——汽车底盘大修。
基于工作过程的工学结合课程的教学内容的具体教学方式如下：①确认工作任务模拟某型轿车车主要求及故障检测诊断结果，在老师和实训技师指导下，学生对院汽车维修实训基地实训车辆底盘进行大修。
汽车底盘拆装的详细步骤
汽车底盘拆装的详细步骤汽车底盘拆装是一项复杂且需要一定专业知识的任务。
下面将介绍汽车底盘拆装的详细步骤，希望对您有所帮助。
1. 准备工作在进行任何底盘拆装之前，确保车辆停在平坦的地方，关闭发动机，拉起手刹，并挂入适当的挡位。
同时，准备好所需的工具，包括扳手、扳机、千斤顶、支撑架、螺丝刀等。
2. 卸下车轮使用扳手逆时针松开轮毂上的螺栓，以松开车轮。
然后使用千斤顶将车辆抬起，取下车轮。
重复此步骤直到所有车轮都被卸下。
3. 拆卸制动系统拆卸制动系统时，首先卸下刹车卡钳。
使用扳手松开卡钳上的螺栓，并将卡钳从刹车盘上取下。
确保在卸下卡钳之前，使用绳索将卡钳悬挂在车体上，避免拉扯刹车软管。
接下来，卸下刹车盘。
使用螺丝刀松开固定刹车盘的螺丝，并将其取下。
若刹车盘过于紧固，可采用锤子轻轻敲击边缘，以松动刹车盘。
4. 拆卸悬挂系统拆卸悬挂系统时，先松开悬挂系统与底盘连接的螺栓。
使用扳手或扳手架松开螺栓，并将其取下。
拆下悬挂系统之前，需使用支撑架支撑住底盘，避免出现意外。
5. 拆卸传动系统拆卸传动系统时，需要先取下传动轴套筒。
使用扳手拧下套筒上的螺栓，并将套筒取下。
接下来，拆卸差速器和传动轴。
使用扳手将差速器上的螺栓逆时针拧松，并将差速器小心地取下。
6. 拆卸底盘框架拆卸底盘框架时，要松开连接底盘框架的螺栓。
使用扳手松开底盘框架上的螺栓，并将其取下。
在拆卸底盘框架之前，确保使用支撑架支撑住底盘，保证安全。
7. 完成拆卸任务经过以上步骤的拆卸，底盘已经完全拆下。
根据需求，可以进行拆卸零部件检修或更换工作。
这些是进行汽车底盘拆装时的基本步骤，但请注意，底盘拆装是一项复杂的任务，可能需要较长的时间和更多的专业知识。
如果您对汽车修理没有足够了解，建议寻求专业技术人员的帮助，以确保操作的安全和正确性。
《汽车底盘构造与维修》课程标准
《汽车底盘构造与维修》课程标准一、课程概述（一）课程的性质和任务本课程是汽车电子技术应用专业的专业基础课程。
该课程主要的任务是使学生获得汽车底盘拆装和维修的基本知识，为后续课程学习及以后从事生产技术工作奠定必要的基本知识和初步操作技能。
本课程理论知识与技能实践并重，课程以工作过程为导向，通过课程，使学生认识汽车底盘的总体构造、掌握常用工具的使用方法与简单的底盘故障诊断技能。
主要培养学生会利用现代诊断和检测设备进行汽车底盘的故障诊断、故障分析、零部件检测及维修更换等专业能力，同时注重培养学生的社会能力和方法能力。
课程注重学生职业素质的培养,并将学生遵守时间、设备保养、“6S”执行情况、环境保护、团结协作、语言能力等内容作为考核的重要内容之一。
（二）课程设计理念与思路1.课程设计理念本课程的设计突破了学科体系模式，打破了原来各学科体系的框架，围绕专业培养目标，根据本课程在专业教学中的作用地位，以“就业为导向，能力为本位”，以学生将来从事的职业岗位必备的相关知识和技术为依据，兼顾了企业和个人两者的需求，着眼于人的全面发展，即以培养全面素质为基础，以提高综合职业能力为核心。
2.课程设计思路（1）以工作过程为导向组织教学，在实现工作过程的同时培养学生应具备的岗位素质；（2）教学体系满足中等技能人才培养目标，符合中等技能人才的成长规律；（3）课程内容与教学安排充分体现能力进阶，便于不同阶段不同要求的学生学习；（4）理论知识与技能兼顾，二者相辅相成，相互促进；（5）设计教程注意三个“结合”（理论和生产实践过程结合，现场辅导与自我教育相结合，知识积累、能力锻炼与岗位素质提高相结合），同时顾及师生角色的调整、能力的传递以增加学习的趣致和难度（随着课程的深入学习，教师讲授比例逐渐减少，学生自主学习内容不断增加）。
（三）开设时间与学时开设时间：第2学期；学时：112二、课程目标（一）知识目标①掌握汽车维修工具的使用方法；②掌握汽车底盘的基本构造、工作原理；③掌握汽车底盘部件的功用、构造、工作原理；④掌握汽车底盘零部件的耗损形式、原因、检测与维修方法；⑤掌握汽车底盘拆装、调试工艺知识；⑥掌握汽车底盘的维护保养知识；⑦掌握汽车底盘简单故障的分析与排除方法。
汽车底盘构造与维修课程介绍
《汽车底盘构造与维修》课程介绍课程名称：汽车底盘构造与维修适用专业：中等职业学校汽车制造与检修专业1．课程的性质本课程是汽车制造与检修专业的一门专业核心课程，其目标是在掌握汽车底盘的基本构造、工作原理和汽车底盘维修理论的基础上，力求科学地反映现代汽车底盘的新工艺、新材料、新技术，培养学生了解汽车的行驶原理，掌握汽车底盘及各总成的结构、工作原理，并具有对汽车底盘各总成的使用、维修、检测、调试、故障诊断与排除等方面的能力。
本专业学生应达到中级汽车维修工资格证书中相关技术考证的基本要求。
2.设计思路本课程标准的总体设计思路：变三段式课程体系为任务引领型课程体系，打破传统的文化基础课、专业基础课、专业课的三段式课程设置模式，紧紧围绕完成工作任务的需要来选择课程内容；变知识学科本位为职业能力本位，打破传统的以“了解”、“掌握”为特征设定的学科型课程目标，从“任务与职业能力”分析出发，设定职业能力培养目标；变书本知识的传授为动手能力的培养，打破传统的知识传授方式，以“工作项目”为主线，创设工作情景，结合职业技能证书考证，培养学生的实践动手能力。
本课程标准以汽车制造与检修专业学生的就业为导向，根据行业、企业专家对汽车制造与检修专业所涵盖的岗位群进行的任务和职业能力分析，同时遵循中等职业学校学生的认知规律，紧密结合职业资格证书中相关考核要求，确定本课程的工作模块和课程内容。
为了充分体现任务引领、实践导向课程思想，本课程按照汽车制造与维修企业（包括 4S 店）的工作程序、汽车底盘各总成装配与维修要求与方法进行课程内容安排，选择具有代表性的车型如桑塔纳或本田轿车维修为载体组织课程内容。
本课程建议课时为128 学时3.课程目标通过任务引领型的项目活动，掌握汽车底盘维修的技能和相关理论知识，对各总成维修工艺流程有一个基本了解，能够承担汽车底盘维修、故障诊断等工作任务。
同时培养诚实、守信、善于沟通和合作的品质，为发展职业能力奠定良好的基础。
底盘拆装指导书
底盘拆装指导书一、介绍底盘拆装是汽车维修中的基础工作之一。
底盘是汽车的骨架，固定了发动机、悬挂系统、制动系统等重要部件。
因此，对底盘进行拆装时需要谨慎操作，确保安全可靠。
本指导书将为您提供底盘拆装的基本步骤和注意事项，帮助您进行顺利和高效的维修工作。
二、准备工作在进行底盘拆装之前，需要做一些准备工作。
首先，确保车辆停稳在平坦的地面上，并使用支撑架稳定车辆。
其次，检查工具是否齐全，包括扳手、螺丝刀等常用工具。
最后，切断电源，防止电子设备对作业造成干扰。
三、底盘拆装步骤1. 拆卸轮胎为了方便底盘的拆装，首先需要拆卸轮胎。
使用扳手松开轮胎螺母，并使用千斤顶将车辆抬升。
然后，将轮胎螺母完全拧下，并小心将轮胎从车辆上卸下。
2. 拆卸悬挂系统在拆卸底盘之前，需要将悬挂系统进行拆卸。
使用扳手将悬挂系统上的螺丝松开，并小心拆卸悬挂系统。
在拆卸时要注意避免损坏悬挂系统上的零部件，以免影响后续的安装和使用。
3. 拆卸制动系统制动系统是底盘中的重要部分。
在进行底盘拆装时，也需要拆卸制动系统。
首先，松开制动系统上的螺丝，并小心拆卸制动系统。
注意在拆卸过程中避免制动液泄漏，以免对周围环境造成污染。
4. 拆卸发动机拆卸底盘之前，通常需要拆卸发动机。
使用扳手逐步松开发动机上的螺丝，并小心拆卸发动机。
在拆卸发动机时需要注意避免损坏发动机的关键零部件，以免影响后续的重新安装和使用。
5. 拆卸其他底盘部件根据具体情况，可能还需要拆卸其他底盘部件，如传动系统、燃油系统等。
在拆卸其他底盘部件时，需要根据车辆的具体结构和维修要求进行操作。
遵循相关的拆卸步骤和注意事项，确保拆卸过程的顺利进行。
四、注意事项在进行底盘拆装时，需要注意以下几点事项：1. 安全第一。
在拆卸和安装底盘过程中，确保车辆稳定并使用支撑架，避免发生意外。
同时，佩戴好防护手套和安全眼镜等个人防护装备。
2. 注意细节。
在拆卸底盘部件时，注意标记和记录相关螺丝、零部件的位置和顺序，以便后续的安装工作。
汽车底盘拆装与检修实训报告2篇
汽车底盘拆装与检修实训报告1（一）变速器的拆装先将外部螺钉旋下，然后拆下变速器外壳，观察变速器的安装位置以及与发动机的联结关系。
了解变速器操纵机构的结构特点，观察各挡位齿轮的传递方式，然后拆下齿轮对变速器进行清洗，在清洗完以后，在老师详细讲解完工作原理后把各个零部件重新组装起来。
（二）离合器的拆卸在变速箱体中拆下离和器总成：先拆下离合器盖与飞轮联接螺栓，然后将离和器从飞轮上去下。
仔细观察各零部件的结构特点，熟悉各零部件的名称和作用。
同样在了解完其工作原理后对其进行清洗并按要求组装起来。
（三）发动机的拆装在老师的安排下，我们五个人一组进行发动机的拆装，我们小组拆的是一个四缸直列水冷式发动机，先按要求拆下化油器，由于时间原因，对化油器内部零件没有进行拆装，不过事先我们已经拆装过化油器，这里就没有特别要求。
然后卸下分电器等外部零部件，拆下电动机和发电机等组件。
然后拆下进，排气只管，卸下气缸罩，然后把两侧的汽油泵以及节温器，这样发动机外部组件基本拆卸完毕。
然后按如下要求拆卸机体组件1)拆下气缸盖13固定螺钉，注意螺钉应从两端向中间交叉旋松，并且分3次才卸下螺钉。
2)抬下气缸盖。
3)取下气缸垫，注意气缸垫的安装朝向。
4)旋松油底壳20的放油螺钉，放出油底壳内机油。
5)翻转发动机，拆卸油底壳固定螺钉（注意螺钉也应从两端向中间旋松）。
拆下油底壳和油底壳密封垫。
6)旋松机油粗滤清器固定螺钉，拆卸机油滤清器、机油泵链轮和机油泵。
2、拆卸发动机活塞连杆组1)转动曲轴，使发动机1、 4缸活塞处于下止点。
2)分别拆卸1、4缸的连杆的紧固螺母，去下连杆轴承盖，注意连杆配对记号，并按顺序放好。
3)用橡胶锤或锤子木柄分别推出1、4缸的活塞连杆组件，用手在气缸出口接住并取出活塞连杆组件，注意活塞安装方向。
4)将连杆轴承盖，连杆螺栓，螺母按原位置装回，不同缸的`连杆不能互相调换。
5)用样方法拆卸2、3缸的活塞连杆组。
3、拆卸发动机曲轴飞轮组1)旋松飞轮紧固螺钉，拆卸飞轮，飞轮比较重，拆卸时注意安全。
《汽车底盘构造、拆装、维修实训》教学大纲
《汽车底盘构造、拆装、维修实训》教学大纲开课系：汽车工程系适用专业：汽车运用为维修（3年中专）学时：90学时学分：3分撰稿人：张广辰一、实训目的和任务专业技能训练：通过实训，使学生能够理论联系实际，对汽车底盘各系统的结构，工作原理，使用条件全面理解。
对底盘各系统的拆装工艺，操作规程，检测手段和维修方法要求掌握。
通专结合点：1、掌握基本的安全生产知识和工具使用知识.2、提高学生的专业道德素养.3、培养学生的团队协作精神.4、培养学生吃苦耐劳的敬业精神.二、实训内容专业技能训练：1、汽车底盘传动系统的结构认识工作原理，拆装工艺规程，检测维修，故障判断排除。
2、汽车驱动桥的结构认识，工作原理，拆装工艺规程，检测维修，故障判断排除。
3、汽车转向桥的结构认识，工作原理，拆装工艺规程，检测维修，故障判断排除。
4、汽车转向系统的结构认识，工作原理，拆装工艺规程，检测维修，故障判断排除。
5、汽车悬架和车身的结构认识，工作原理，拆装工艺规程，检测维修，故障判断排除。
6、汽车制动系统的结构认识，工作原理，拆装工艺规程，检测维修，故障判断排除。
通专结合点：1、安全操作的训练.2、加强学生团队协作能力的训练.3、加强专业操作规程的尊守训练.三、对学生能力培养的要求专业技能训练：1、要求学生知道汽车底盘的基本构成及不同类型的特点2、要求学生理解汽车底盘各总成的作用及工作原理3、要求学生能够独立完成汽车底盘各总成的正确拆装4、要求学生掌握底盘主要零部件的检测方法和规范的维修工艺5、要求学生能够熟练掌握汽车底盘的故障判断技术及其排除方法通专结合点：1、要求具有较强的安全生产意识.2、要求具有一定的沟通能力和协作精神.3、要求具有好的职业道德.四、项目名称及学时分配五、教学质量标准1、学生对所授内容能够正确理解，熟练掌握，尤其是重点难点，操作技能熟练，能够排除常见故障，考核成绩为优2、学生对所授内容能够理解，课程内容思路清晰，重点明确，操作技能较熟练，能够排除一般故障，考核成绩为良3、学生对所授内容能够基本理解，对课程内容基本掌握，操作技能一般，能够排除部分故障，考核成绩为中4、学生对所授内容有所理解，对课程重点有所掌握，操作技能不很熟练，不能独立进行故障排除，考核成绩为合格5、学生对所授内容基本不理解，重点难点概念不清，操作技能差，不能排除故障，考核成绩为不合格.6、安全生产和职业道德应作为重要的考察项目.六、实训方式，方法与手段建议1、本课程以实操训练为主，开课后，任课教师需向学生讲清课程的性质，任务，要求，课程安排和进度，考核内容和方法，实训纪律及安全制度等2、每一项目实训前，指导老师必须示范操作，讲清要领和实训标准3、实训进程中，教师必须加强巡回指导，耐心解答问题，使学生尽快进行独立操作4、每一项目完成实训后，指导老师必须进行实训总结，集中解答普遍存在问题，提高学生实训合格率5、实训结束后，指导学生进行实训报告的填写6、实训结束后，应进行该项目的实训考核，连同实训报告成绩一起计入实训总成绩7、学生完成实训后，必须整理实训工量具和实训器具设备，并做好必要的工位清洁工作七、与其它环节之间的关系1、实训课必须在该课程理论的指导下进行。
汽车构造拆装实习指导书..
汽车构造拆装实训指导书目录实习一发动机拆装与调整项目一发动机总成的拆装项目二曲柄连杆机构拆卸与装配项目三配气机构的拆装与调整实习二底盘拆装与调整项目一变速箱的拆装与调整项目二驱动桥的拆装与调整实习一发动机的拆装与调整项目一发动机总成的拆装一、实习内容1）发动机外部附件的拆卸。
2）发动机的解体。
二、实习目的与要求通过实际操作，熟悉发动机的分解和装合，了解其性能，熟悉机体组的名称、作用和结构特点。
三、教具与工具常用工具一套、扭力扳手、铜棒、康明斯六缸柴油发动机和东安四缸汽油发动机。
四、注意事项1）正确使用工具。
2）按顺序拆装，分类放置。
3）不可损坏缸体、缸盖接合面，不要敲打其它接合面或主要机件。
4）注意装配关系和装配记号。
5）按技术规范和规定进行调整和紧固。
五、操作步骤（1）发动机外围附件的拆卸外围附件的拆卸其实并无明显的顺序，但应注意不发生干涉及遵循从小到大的原则。
3）拆卸喷油器。
4）拆卸点火线圈。
5）拆卸水泵上尚未拆下的连接管。
6）拆卸水泵。
7）拆卸分电器。
8）拆卸起动电动机。
9）拆卸发电机。
10）拆卸机油滤清器支座及机油滤清器总成。
11）拆卸进、排气管。
12）松开动力转向油泵传动带，拆卸动力转向泵及支架。
（2）V带及齿形带的拆卸1）旋松张紧臂的固定螺栓，拆卸V带。
2）拆卸水泵带轮，拆卸曲轴带轮。
3）拆卸下齿形带后防护罩。
4）注意观察正时标记。
5）旋松齿形带张紧轮紧固螺母；转动张紧轮的偏心轴，使齿形带松弛，取下齿形带。
6）拆下曲轴齿形带轮。
（3）发动机解体1）拆下油底壳。
2）拆下机油泵、机油滤清器。
然后清理、测试，若性能下降值超过规定，则应进一步分解、检测，或更换新件，或更换部分零件。
3）拆卸气门罩，更换气门罩密封垫。
4）拆下汽缸盖。
拆卸气缸盖及衬垫（拆气缸盖螺栓和螺母应从两端向中间交叉均匀拆卸，可用木锤在缸盖四周轻轻敲击，使其松动，不允许用起子撬缸盖）。
拆下缸盖后，注意观察：燃烧室的结构、火花塞及气门位置、缸盖上水道、油道等，汽缸垫的安装方向（OBEN.TOP0向上）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1-3 无柱式举升机
二、举升机的使用 （1）使用前应清除举升机附近妨碍作业的器具及杂物， 并检查操作手柄是否正常。 （2）操作机构灵敏有效，液压系统不允许有爬行现象。 （3）支车时，四个支角应在同一平面上，调整支角胶 垫高度使其接触车辆底盘支撑部位。 （4）支车时，车辆不可支得过高，支起后四个托架要 锁紧。 （5）待举升车辆驶入后，应将举升机支撑块调整移动 对正该车型规定的举升点。 （6）举升时人员应离开车辆，举升到需要高度时，必 须插入保险锁销，并确保安全可靠才可开始到车底作 业。
三、千斤顶的使用 (１)使用前必须检查各部是否正常。 (２)使用时应严格遵守主要参数中的规定，切忌超高、超 载及偏载，否则当起重高度或起重吨位超过规定时，油缸 顶部会发生严重漏油。 (３)如手动泵体的油量不足时，需先向泵中加入符合规定 的液压油后才能工作。 (４)电动泵请参照电动泵使用说明书。 (５)重物重心要选择适中，合理选择千斤顶的着力点，底 面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧 的木材，放置是否平稳，以免负重下陷或倾斜。 (６)千斤顶将重物顶升后，应及时用支撑物将重物支撑牢 固，禁止将千斤顶作为支撑物使用(自锁式千斤顶除外)， 如需长时间支撑重物请选用自锁式千斤顶。
（7）除底保及小修项目外，其他繁琐笨重作业，不得 在举升器上操作修理。 （8）举升器不得频繁起落。 （9）支车时举升要稳，降落要慢。 （10）有人作业时严禁升降举升机。 （11）发现操作机构不灵，电机不同步，托架不平或 液压部分漏油，应及时报修，不得带病操作。 （12）作业完毕应清除杂物，打扫举升机周围以保持 场地整洁。 （13）定期（半年）排除举升机油缸积水，并检查油 量，油量不足应及时加注相同牌号的压力油。同时应 检查润滑、举升机传动齿轮及缝条。
五、连接件的拆卸 (１)拆卸螺纹连接件时，应注意螺纹的旋向。 (２)过盈配合件的拆卸，应尽量采用拉压器等专用工 具拆卸。 (３)拆卸铆接件时，一般在修理中不拆，若出现铆钉 松动或需要更换铆接零件，可将铆钉钻掉或錾去。 六、油封、衬垫的安装 (１)注意转轴与油封孔的同轴度。 (２)密封衬垫厚度要适当。
四、学习拓展 （1）查阅常见小剪式平板举升机用户手册，比较液 压式举升机的结构和机械式举升机的结构有何区别？ （2）查阅有关资料，比较液压式千斤顶的结构和机 械式千斤顶的结构有何区别？
课题二
举升机和千斤顶的使用
一、作业前的准备 液压举升机和液压千斤顶各一台，相关挂 图或图册若干，维修手册等。目前，市场上销 售的举升机主要分类有双柱式 （如图 1-1 所 示）、四柱式（如图1-2 所示）、无柱式（如 图 1-3 所示）三大类型，双柱式按传动方式又 分为机械式和液压式。千斤顶分为液压式和机 械式。
项目一 底盘拆装工具的使用
• 学习内容： • 课题一 汽车底盘拆装理论知识准备 • 课题二 举升机和千斤顶的使用
学习目标
• 完成本项目学习后，你应能: • １. 叙述汽车底盘拆装常用工具； • ２. 正确地使用工具和设备。 建议课时 ４课时
课题一
汽车底盘拆装理论知识准备
一、正确使用工具 （1）拆装总成、零件、部件连接螺栓及各种轴、轴 承、齿轮等时，使用合适工具，不允许用錾子剔 打或电弧焊、气焊切割，也不允许用活动扳手代 替锤子敲打。若必须用锤子击打时，应垫以软金 属冲棒或衬板，以防损伤零件或基体。 （2）拆装零件时，避免损伤零件工作表面，应能够 使用拉压工具进行分解和装配的零件，并应使用 拉压工具，不得硬砸或乱敲击。
四、螺栓(母)的紧固 (１)有力矩要求的螺栓，应按修理或使用说明书规定 的力矩或拧紧操作要求拧紧。 (２)装复螺栓、螺母时，按需要加装与螺栓直径相一 致的垫圈，但垫圈内径不能过大。 (３)装复螺栓的长度应适当，不能露出过长或旋入部 分过短，应将螺孔内的油、水、杂物清理干净后，再 拧上螺栓。 (４)技术要求较高部位处的螺栓、螺母，应仔细检查 其螺纹状况及自锁能力好坏，不能任意用其他螺栓(母 )代替。 (５)用数个螺栓连接的接合面，在装配时，应按规定 的先后次序，分数次且用不同的力矩拧紧，无特殊要 求的，一般应交叉对称且均匀地拧紧。 (６)锁止可靠。
(７)如需几台千斤顶同时起重时除应正确安放千斤顶外， 还应使用多顶分流阀，且每台千斤顶的负荷应均衡，注意 保持起升速度同步，另外还必须考虑因质量不匀地面可能 下陷的情况，防止被举重物产生倾斜而发生危险。 (８)使用时先将手动泵的快速接头与顶对接，然后选好位 置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下 降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷， 活塞杆即逐渐下降，否则下降速度过快将产生危险。 (９)起重完毕，即可快速取出，但不可用连接的软管来拉 动千斤顶。 (10)用户使用时，千万不要超过额定行程及负荷或偏载， 以免损坏千斤顶。 (11)使用过程中，应避免千斤顶剧烈振动。 (12)不适宜在有酸碱、腐蚀性气体的工作场所使用。 (13)用户要根据使用情况定期检查和保养。
二、总成或零件的分解 (１)解体各总成、零部件时，对偶合件、旋转件和不 能互换的零件均应在拆散之前检查原来有无装配记号。 (２)有安装方向要求的零、部件，应看好原方向或做 上标记，以防装反。 三、零件的清洗 (１)清洗滚动轴承时，清洗液的温度不应过高。 (２)下列零件不能用碱性溶液清洗: ①橡胶件、油封、非金属摩擦片等。 ②各种胶木齿轮和塑料零件、铝合金、锌合金等件。 (3)零件清洗后,应防止碰伤精加工表面,不急于装配的 零件应涂上保护层,以防锈蚀。 (４)油管、气管的内部应彻底清洗干净，以确保管路 畅通。
