变压器直流电阻测量及其注意事项
变压器直流电阻
变压器直流电阻的测试变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
一、 测试仪器TE-ZC20 型直流电阻测试仪：可以快速测量变压器直流电阻，该仪器具有体积小、重量轻、输出电流大等特点，仪器测试精度高，操作简便，可实现变压器直阻的快速测量，并具有自动放电和放电指示功能。

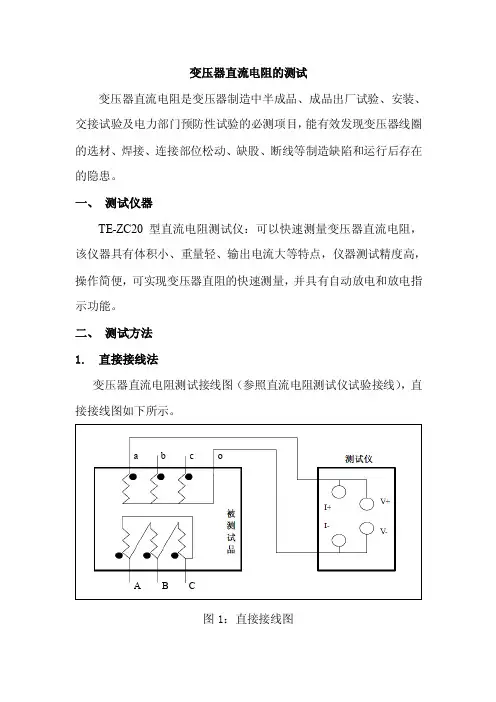

二、 测试方法1. 直接接线法变压器直流电阻测试接线图（参照直流电阻测试仪试验接线），直接接线图如下所示。
图1：直接接线图o a b c A B C图中：V+、V-：电压输入端子；I+、I-：电流输出端子。
2.助磁法对于大型变压器测量时充电过程很长，可考虑使用助磁法进行测试，如下图2所示：高压线圈两个并联加上一个串联，相当于在整个测试回路加入了1.5倍的高压线圈电阻。
图2：助磁法测量变压器低压侧Rab接线图变压器绕组是由分布电感、电阻及电容组成的复杂电路。
测直流电阻是在绕组的被试端子间通以直流，待瞬变过程结束、电流达到稳定后，记录电阻值及绕组温度。
随着变压器容量的增大，特别是五柱铁心和低压绕组为三角形连接的大型变压器，如果仍如中小型变压器那样，用几伏电压的小容量电池作为测量电源，则电流达到稳定的时间长达数小时至十多小时，这不仅太费时间，而且不能保证测量准确度。
测直流电阻的关键问题是将自感效应降低到最小程度。
为解决这个问题，人们采用了助磁法。
助磁法是迫使铁心磁通迅速趋于饱和，从而降低自感效应，缩短时间。
3.加快测量变压器绕组直流电阻的方法3.1用大容量蓄电池或稳流源通大电流测量；3.2把高、低压绕组串联起来通电流测量，采用同相位和同极性的高压绕组助磁。
由于高压绕组的匝数远比低压的多，借助于高压绕组的安匝数，用较小的电流就可使铁心饱和，从而减少时间，达到稳定；3.3采用恒压恒流源法的直阻测量仪使用时可把高、低压绕组串联起来，应用双通道对高、低压绕组同时测量，较好地解决了三相五柱式大容量变压器直流电阻测试的困难。
变压器直流电阻测试方法
变压器直流电阻测试方法变压器直流电阻测试是变压器维护和故障诊断中的重要一环，通过对变压器绕组的直流电阻进行测试，可以有效地评估绕组的接触情况、绝缘状态和绕组内部连接的良好程度。
本文将介绍变压器直流电阻测试的方法和注意事项，以帮助工程师们更好地进行变压器维护和故障诊断工作。
一、测试仪器准备。
在进行变压器直流电阻测试之前，首先需要准备好相应的测试仪器。
通常情况下，直流电阻测试仪包括测试仪本体、测试线和夹具等配件。
在选择测试仪器时，需要注意其测试范围、精度和稳定性，以确保测试结果的准确性和可靠性。
二、测试前准备。
在进行变压器直流电阻测试之前，需要做好以下准备工作：1. 确保变压器处于停电状态，并已经接地；2. 清理测试点，确保测试点表面干净、光滑，无氧化层或其他污染物；3. 检查测试仪器和测试线是否正常工作，确认连接正确并无短路或接触不良。
三、测试方法。
1. 选择合适的测试点，根据变压器的具体结构和接线方式，选择合适的测试点进行测试。
一般情况下，可以选择高压绕组、中压绕组和低压绕组的引出端作为测试点。
2. 连接测试线，将测试线连接到测试仪器上，并根据需要选择合适的夹具进行连接。
确保测试线连接牢固、无接触不良。
3. 进行测试，根据测试仪器的操作说明，进行直流电阻测试。
通常情况下，测试仪器会提供相应的测试参数和操作步骤，按照说明进行操作即可。
4. 记录测试结果，在测试完成后，及时记录测试结果，并进行数据分析和比对。
根据测试结果，评估绕组的接触情况和绝缘状态，判断是否存在异常情况。
四、注意事项。
在进行变压器直流电阻测试时，需要注意以下事项：1. 测试时应严格按照操作说明进行，确保测试的准确性和可靠性；2. 在测试过程中，应注意安全防护，避免发生触电或其他意外事故；3. 测试后及时清理测试点，恢复变压器的正常运行状态；4. 对于测试结果异常的情况，应及时进行故障诊断和处理，确保变压器的安全运行。
总结。
通过变压器直流电阻测试，可以有效评估变压器绕组的接触情况、绝缘状态和内部连接的良好程度，为变压器的维护和故障诊断提供重要参考。
变压器直流电阻测试仪操作要点及使用注意事项
变压器直流电阻测试仪操作要点及使用注意事项

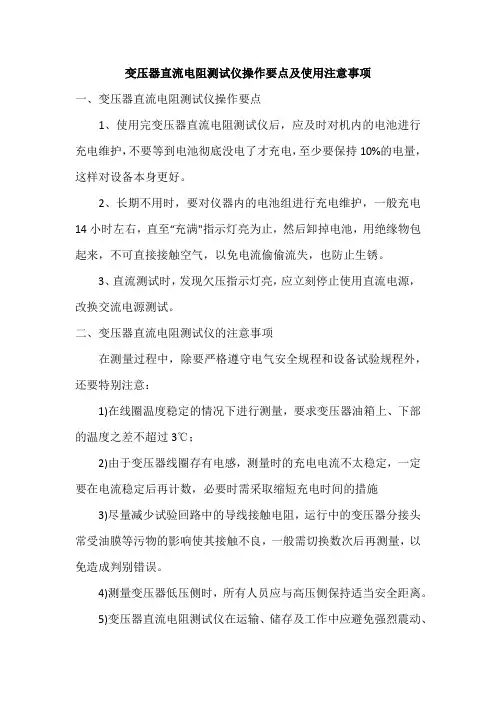

一、变压器直流电阻测试仪操作要点
1、使用完变压器直流电阻测试仪后，应及时对机内的电池进行充电维护，不要等到电池彻底没电了才充电，至少要保持10%的电量，这样对设备本身更好。
2、长期不用时，要对仪器内的电池组进行充电维护，一般充电14小时左右，直至“充满"指示灯亮为止，然后卸掉电池，用绝缘物包起来，不可直接接触空气，以免电流偷偷流失，也防止生锈。
3、直流测试时，发现欠压指示灯亮，应立刻停止使用直流电源，改换交流电源测试。
二、变压器直流电阻测试仪的注意事项
在测量过程中，除要严格遵守电气安全规程和设备试验规程外，还要特别注意：
1)在线圈温度稳定的情况下进行测量，要求变压器油箱上、下部的温度之差不超过3℃；
2)由于变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，必要时需采取缩短充电时间的措施
3)尽量减少试验回路中的导线接触电阻，运行中的变压器分接头常受油膜等污物的影响使其接触不良，一般需切换数次后再测量，以免造成判别错误。
4)测量变压器低压侧时，所有人员应与高压侧保持适当安全距离。
5)变压器直流电阻测试仪在运输、储存及工作中应避免强烈震动、
阳光直射和磁场的影响，存放保管仪器时，应注意环境温度和湿度，应放在干燥、通风、无腐蚀气体的地方为宜，不得受潮、雨淋、暴晒，使用时轻拿、轻放，不得跌落。
变压器直流电阻测量注意事项
变压器直流电阻测量注意事项

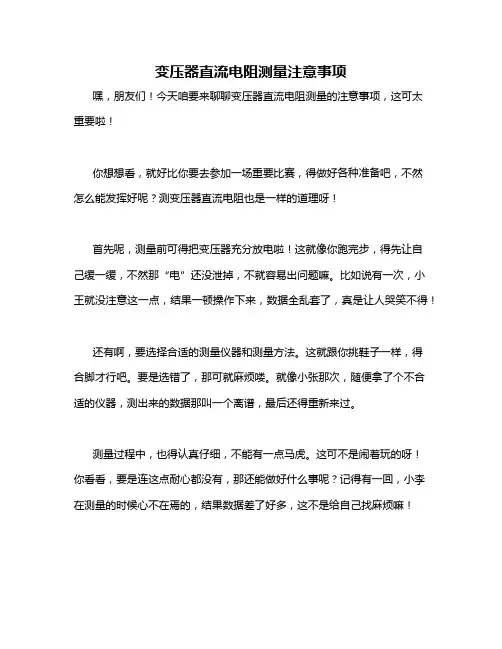

嘿，朋友们！今天咱要来聊聊变压器直流电阻测量的注意事项，这可太重要啦！
你想想看，就好比你要去参加一场重要比赛，得做好各种准备吧，不然怎么能发挥好呢？测变压器直流电阻也是一样的道理呀！
首先呢，测量前可得把变压器充分放电啦！这就像你跑完步，得先让自己缓一缓，不然那“电”还没泄掉，不就容易出问题嘛。
比如说有一次，小王就没注意这一点，结果一顿操作下来，数据全乱套了，真是让人哭笑不得！
还有啊，要选择合适的测量仪器和测量方法。
这就跟你挑鞋子一样，得合脚才行吧。
要是选错了，那可就麻烦喽。
就像小张那次，随便拿了个不合适的仪器，测出来的数据那叫一个离谱，最后还得重新来过。
测量过程中，也得认真仔细，不能有一点马虎。
这可不是闹着玩的呀！你看看，要是连这点耐心都没有，那还能做好什么事呢？记得有一回，小李在测量的时候心不在焉的，结果数据差了好多，这不是给自己找麻烦嘛！
再者呢，环境也很重要哦！别在那种乱七八糟的地方测，得找个安静、稳定的环境。
这就好比你做作业，也得找个安静的地方才能专心呀。
总之啊，变压器直流电阻测量可不是随随便便就能搞好的事，得用心、细心、耐心！大家可一定得记住这些注意事项呀，不然出了问题后悔都来不及啦！我的观点就是，只有严格按照要求来做，才能确保测量结果的准确性和可靠性，可千万别不当回事儿呀！。
直流电阻测量
直流电阻测量9.熟悉直流电阻测试的目的、测试方法和测试时的注意事项。
一、测量直流电阻的意义有些电气设备具有线圈等导电回路，例如发电机、电动机、变压器等。
这些线圈的导线都包有绝缘，在制造过程中可能存在质量问题。
例如导线连接接头焊接不良，或者存在匝间短路，也可能线圈的引出线与接线端子的连接拧得不紧。
如果存在这些缺陷，电气设备投入运行时，可能很快发生事故；也可能在运行一段时间后，由于过负荷等原因，产生局部过热，最终导致设备事故。
测量这些设备导电回路的直流电阻，就是为了及时发现线圈等导电回路的隐患，防止不合格的设备投入运行。
此外，断路器等开关设备的触头闭合不严，或者引接线的接触不良，在长期通过大电流时由于接触电阻过大而局部过热，最后导体熔化造成事故。
对这些设备导电回路测量直流电阻就是为了校验开关触头是否接触良好，引接线的连接是否紧固，防止运行中接触点产生过热引起事故。
二、直流电阻测试方法1.直流压降法电流、电压表法又称直流压降法，其原理是在被测电路中通以直流电流，测量两端压降，根据欧姆定律计算出被测电阻。
图3-16为直流压降法测量直流电阻原理接线图。
图中R某为被测电阻，I为测量电流，U为测量电压。
根据欧姆定律R某＝U／I。
由于电流表和电压表都存在内阻，对测量结果会造成影响，引起误差。
因此在计算电阻时，应把电流表和电压表的内阻考虑进去。
设电流表的内阻为rA，电压表的内阻为rv。
（1）采用图3-16（a）所示接线方式时R某U（3-19）UIrV式中R某——被测直流电阻，Ω；U——电压表指示的电压，V；I——电流表指示的电流，A；rV——电压表的内电阻，Ω。
（2）采用图3-16（b）所示接线方式时R某UIrA（3-20）I式中rA——电流表的内电阻，Ω。
图3-16（a）所示测量方法中，电流表中流过的电流包括两部分，其中主要部分是流过被测电阻R某的电流，另有一很小的电流是流过电压表的电流。
对于同一块电压表，电源电压不变，流过的电流也不变。
变压器直流电阻测试方法

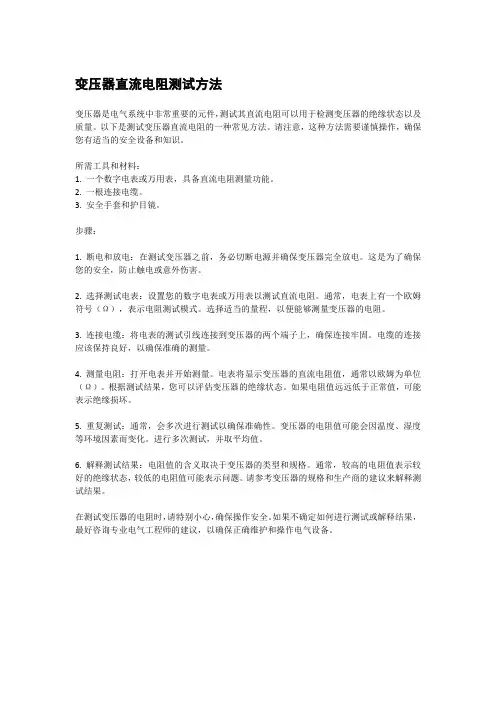

变压器直流电阻测试方法变压器是电气系统中非常重要的元件，测试其直流电阻可以用于检测变压器的绝缘状态以及质量。
以下是测试变压器直流电阻的一种常见方法。
请注意，这种方法需要谨慎操作，确保您有适当的安全设备和知识。
所需工具和材料：1. 一个数字电表或万用表，具备直流电阻测量功能。
2. 一根连接电缆。
3. 安全手套和护目镜。
步骤：1. 断电和放电：在测试变压器之前，务必切断电源并确保变压器完全放电。
这是为了确保您的安全，防止触电或意外伤害。
2. 选择测试电表：设置您的数字电表或万用表以测试直流电阻。
通常，电表上有一个欧姆符号（Ω），表示电阻测试模式。
选择适当的量程，以便能够测量变压器的电阻。
3. 连接电缆：将电表的测试引线连接到变压器的两个端子上，确保连接牢固。
电缆的连接应该保持良好，以确保准确的测量。
4. 测量电阻：打开电表并开始测量。
电表将显示变压器的直流电阻值，通常以欧姆为单位（Ω）。
根据测试结果，您可以评估变压器的绝缘状态。
如果电阻值远远低于正常值，可能表示绝缘损坏。
5. 重复测试：通常，会多次进行测试以确保准确性。
变压器的电阻值可能会因温度、湿度等环境因素而变化。
进行多次测试，并取平均值。
6. 解释测试结果：电阻值的含义取决于变压器的类型和规格。
通常，较高的电阻值表示较好的绝缘状态，较低的电阻值可能表示问题。
请参考变压器的规格和生产商的建议来解释测试结果。
在测试变压器的电阻时，请特别小心，确保操作安全。
如果不确定如何进行测试或解释结果，最好咨询专业电气工程师的建议，以确保正确维护和操作电气设备。
干式变压器直流电阻试验标准
干式变压器直流电阻试验标准
一、引言：
干式变压器广泛应用于电力系统中，是电力传输和分配过程中的重要组成部分。
为了保障变压器设备的安全运行，必须对其进行检测和试验。
本文就针对干式变压器直流电阻试验进行探讨，阐述其标准及意义。
二、直流电阻试验的意义：
直流电阻试验是干式变压器检测中的一个重要环节，其意义在于检测变压器的绕组和接线是否正常，发现绕组和接线的故障以及绕组间的接触情况。
直流电阻试验还可以评估绕组的温度升高、材料损耗和绝缘老化，从而掌握变压器的运行情况并保证正常运行。
三、直流电阻试验的标准：
直流电阻试验应按照国家标准GB/T 3048-2016的规定进行。
其中，要求在低电压下进行试验，并保证试验电流的准确度。
试验时，应对变压器绕组进行断路，然后接入直流电源进行测试，以求得变压器绕组的直流电阻值。
四、试验注意事项：
进行直流电阻试验时，应注意以下事项：
1.试验前应对直流电源和测量仪器进行校准和检查；
2.试验时应使用高质量的导线连接；
3.试验时应保证变压器绕组处于断路状态，以防止试验电流损害变压器绕组；
4.对于大型变压器，应先进行低电压测量，以确定试验电流，并且应在试验前对接线和接触点进行清洗和处理；
5.试验完毕后应及时记录试验结果，并对于异常情况及时进行处理和修复。
五、结论：
通过对干式变压器直流电阻试验标准及意义的探讨，我们深刻了解了干式变压器直流电阻试验的重要性。
在进行试验时，应严格按照标准操作，确保试验结果准确可靠，有效保障干式变压器的安全运行。
变压器直流电阻测试目的方法及注意事项
变压器直流电阻测试的目的、方法及注意事项本文介绍了变压器直流电阻测试的目的、方法及注意事项，包括测试目的、测试方法、测试仪器、测试电路、测试注意事项等。
变压器直流电阻测试的目的：
1. 检查绕组接头的焊接质量，绕组是否有匝间短路；
2. 检查有载分接开关各位置触点是否良好，分接开关实际位置与指示位置是否一致；
3. 检查出线是否断线；
4. 对于三相电力变压器，根据试验结果计算其三相直流电阻的不平衡率，判断是否符合设计或相关标准。
变压器直流电阻的测量方法：
1. 采用直流电阻测试仪进行测量；
2. 测量前估算被测线圈的电阻值，将直流电阻测试仪的电桥比旋钮置于适当位置；
3. 将未测线圈短接接地，然后接通电源开关，充电；
4. 供电充足后，按下振镜开关，快速调整测量臂，使电流检测仪指针向振镜刻度中间零线移动，微调至指针稳定，记录电阻停在零位时的值；
5. 测量完成后，先打开振镜按钮，然后松开电源开关。
变压器直流电阻测试的注意事项：
1. 在测量过程中，除严格遵守电气安全规程和设备试验规程外，还应注意以下几点：
1）当线圈温度稳定时，变压器油箱上下温差不超过 3；
2）由于变压器线圈的电感，测量时充电电流不稳定。
需要在电流稳定后进行计数，必要时缩短充电时间；
3) 应尽可能降低测试电路中导体的接触电阻。
运行中的变压器分接接头常受油膜等污物的影响，使接触不良。
变压器直流电阻测试标准
变压器直流电阻测试标准变压器是电力系统中常见的重要设备，其性能稳定与否直接关系到电力系统的安全运行。
而变压器的直流电阻测试是评定变压器绝缘状态和内部连接情况的重要手段之一。
本文将介绍变压器直流电阻测试的标准及相关注意事项。
一、测试标准。
1. 测试仪器及设备。
直流电阻测试仪是进行变压器直流电阻测试的必备设备，其性能应符合国家标准，并且在使用前需要进行校准。
2. 测试方法。
在进行直流电阻测试时，需要先将变压器的绕组接地，然后使用测试仪器对各个绕组进行测试，记录测试数值并进行比对分析。
3. 测试数值。
变压器直流电阻测试的数值应符合国家标准规定的范围，一般来说，各个绕组之间的电阻值应基本一致，若出现明显偏差则需要进一步检查。
二、注意事项。
1. 测试前的准备。
在进行直流电阻测试之前，需要对测试仪器进行检查和校准，确保其性能稳定可靠。
同时，需要对变压器进行必要的准备工作，确保测试的准确性。
2. 测试过程中的注意事项。
在测试过程中，需要保持测试仪器与被测变压器的连接良好，避免因连接不良导致测试结果不准确。
同时，在测试时需要注意安全，避免因操作不当导致事故发生。
3. 测试结果的分析。
在进行直流电阻测试后，需要对测试结果进行认真分析，若发现测试数值与标准范围有明显偏差，需要及时进行故障排查和处理，确保变压器的安全运行。
三、总结。
变压器直流电阻测试是评定变压器绝缘状态和内部连接情况的重要手段，通过严格按照测试标准进行测试，并注意事项的遵守，可以确保测试结果的准确性和可靠性，为变压器的安全运行提供保障。
在进行变压器直流电阻测试时，需要严格按照标准操作，并注意事项的遵守，确保测试结果的准确性和可靠性。
同时，对于测试结果的分析和处理也是非常重要的，只有及时发现并处理问题，才能保证变压器的安全运行。
希望本文介绍的变压器直流电阻测试标准及相关注意事项能够对大家有所帮助。
变压器直流电阻测量方法
变压器直流电阻测量方法变压器直流电阻是指在直流条件下，测量变压器绕组的电阻值。
直流电阻测量方法主要有四种：伏安法、比值法、桥接法和串接法。
1. 伏安法：利用直流电压源和电流表，通过测量电压和电流的值，计算出电阻值。
这种方法简单易行，适用于小功率的变压器。
2. 比值法：利用一个已知电阻作为参照电阻和一个未知电阻，通过将它们连接在不同变压比的两个绕组上，测量两端的电压，利用比值公式计算未知电阻值。
这种方法适用于大功率变压器及高压变压器。
3. 桥接法：利用电阻桥来测量变压器绕组的电阻值。
传统的电阻桥由四个电阻组成，其中一个为未知电阻，另外三个电阻组成一个平衡电桥，通过调节电阻的值，使电桥两端的电压为零，此时未知电阻等于已知电阻的比例值。
这种方法精度较高，适用于各种类型的变压器。
4. 串接法：将已知电阻串联在变压器的绕组上，然后测量串联电阻和电压，通过计算得出电阻值。
该方法适用于对变压器的整体电阻进行测量。
在进行变压器直流电阻测量时，还需要注意以下几点：1. 测量时应断开变压器与电网的连接，确保测量时没有其他电路对测量结果的影响。
2. 应选择合适的电流大小，一般不超过变压器的额定电流，否则可能会烧坏绕组。
3. 测量结束后，应将电流源和电压表的电流接头与变压器上的绕组断开，避免长时间通电造成绕组过热。
4. 测量结果的精度受到绕组温度、电阻材料、接触电阻等因素的影响，因此应注意环境条件的控制。
总之，变压器直流电阻测量是一种常用的电气测试方法，在变压器的安装、运行、维护中具有重要的应用价值。
通过选择适当的测量方法和注意测量细节，可以准确、可靠地得到变压器绕组的电阻值，以确保变压器正常工作。
变压器直流电阻三相同时测量须注意的问题
变压器直流电阻三相同时测量须注意的问题摘要：测量变压器绕组直流电阻是发现其故障的有效手段，三相同时测量变压器绕组直流电阻，缩短了试验时间，提高了工作效率。
本文通过测试实例，分析了测量原理，提出变压器直流电阻三相同时测量须注意的问题。
关键词：变压器直流电阻三相测试装置中图分类号：TM934.12 文献标识码：A文章编号：Abstract: The measurement of transformer winding dc resistance is found, the fault of the effective means, three-phase simultaneous measurement of transformer winding dc resistance, and the shorter the test time and increase the work efficiency. This article through the test examples, this paper analyzes the principle of measurement, this paper puts forward three simultaneous measurement of dc resistance transformer issues must be noticed.Keywords: transformer, dc resistance, three-phase test, devices变压器绕组直流电阻测试是检测变压器绕组故障的重要手段，对发现变压器绕组匝间短路，绕组断股及各引出线接触不良等故障有很高的灵敏度，所以在专业规程中，对此项目都有严格的要求，如变压器出厂试验、交接试验、预防性试验时都必须测量。
在现场试验工作中，采用的测试方法有：双臂电桥法、单相直流压降法及三相同时测量的直流压降测试法。
变压器直流电阻测试注意事项
变压器直流电阻测试注意事项
现场测试时影响变压器直流电阻测试结果的因素很多，如直流电阻测试仪精度、变压器引出线、温度、测试线夹接触情况和稳定时间等，因此在变压器直流电阻测试中应注意以下事项
1、变压器直流电阻测试仪的准确度应不低于0.5级别。
2、连接导线应有足够的截面,且接触必须良好(用单臂电桥时应减去引线电阻)。
3、准确测量绕组的平均温度。
当变压器没有运行处于冷状态时,测量油温即可认为是绕组的平均温度。
当变压器刚退出运行或因露天太阳直晒造成绕组上、下层油温相差较大时,需对照变压器绕组与油面温度计的指示值,只有当两者温差小于5℃时,可以认为油面温度即
为绕组平均温度。
也可以测油平均温度作为绕组平均温度,对于油浸变压器,油平均温度等于顶层油的温度与出口油温差的平均值。
无法准确测定绕组温度时,测量结果只能按三相是否平衡进行比较判断,值只作参考。
4、为了与出厂及历次测量的数值比较,应将不同温度下测量的直流电阻换算到同一温度下,以便于比较。
5、变压器绕组反向感应电动势保护。
由于变压器绕组具有较大的电感,在测量过程中,不能随意切断电源及拉掉接在试品两端的充电连接线。
测试完毕后,应先将变压器绕组两端短接,然后才可以切断电源及连接线。
变压器直流电阻测试方法
变压器直流电阻测试方法变压器是电力系统中常见的重要设备，其工作稳定性和性能可靠性对电力系统的安全运行起着至关重要的作用。
而变压器的直流电阻测试是一项重要的检测手段，可以有效评估变压器的绝缘状态和性能指标。
本文将介绍变压器直流电阻测试的方法和步骤，帮助读者了解如何进行有效的变压器直流电阻测试。
1. 测试原理。
变压器直流电阻测试是通过施加直流电压，测量电流和电压的关系来计算变压器的绕组电阻。
直流电阻测试可以有效检测变压器绕组的接头、引出线和绕组内部的接头等部位的接触状态和电阻值，从而评估绝缘状态和接触质量。
2. 测试仪器。
进行变压器直流电阻测试需要使用专门的测试仪器，常见的有微欧表和直流电压源。
微欧表用于测量电流和电压，直流电压源用于提供测试电压。
在选择测试仪器时，需要注意其精度和测量范围是否符合测试要求。
3. 测试步骤。
（1）准备工作，确认变压器处于断开状态，接地并进行安全防护措施。
（2）连接测试仪器，将微欧表连接到变压器的绕组上，同时接入直流电压源。
（3）施加测试电压，根据变压器的额定电压和绕组类型，选择合适的测试电压，并施加到绕组上。
（4）测量电流和电压，记录测试电压和绕组上的电流值，根据欧姆定律计算绕组的电阻值。
（5）数据分析，根据测试结果，评估变压器绕组的接触状态和电阻值，判断绝缘状态和性能指标。
4. 注意事项。
在进行变压器直流电阻测试时，需要注意以下几点：（1）安全第一，在测试过程中，必须严格遵守安全操作规程，确保人员和设备的安全。
（2）测试前准备，在进行测试前，要对测试仪器进行检查和校准，确保测试数据的准确性。
（3）测试参数选择，根据变压器的额定电压和绕组类型，选择合适的测试电压和测量范围。
（4）数据记录和分析，对测试结果进行准确记录，进行数据分析和评估，及时发现问题并采取相应措施。
5. 结语。
变压器直流电阻测试是评估变压器绝缘状态和性能指标的重要手段，对于确保变压器的安全运行和性能可靠性具有重要意义。
变压器电阻测量方法
变压器电阻测量方法通常可以通过测量变压器直流电阻来判断一些常见的变压器故障情况，如检查绕组接头的焊接质量、绕组有无匝间短路现象、电压分接开关的各个位置接触是否良好、分接的实际位置是否相符、引出线有无断裂，多股导线并绕组是否有断股等。
接下来我们就一起看一下几种测量变压器直流电阻的方法。
1、电压降法，在被试电阻两侧加载直流电流，通过测量被试电阻的电压降，结合欧姆定律，即可算出被试电阻的阻值。
但是由于电流、电压表本身存在一定的内阻，所以测量结果会有一定的误差。
2、平衡电桥法（单臂和双臂），由于很多变压器容量很大，测量过程中需要等待很长的时间待电流、电压稳定，所以为了提高测量效率，常用恒流电源代替测试电源，这样就可以提高测试效率。
测量变压器线圈直流电阻的一般标准是：若变压器是1600kva及以下，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不应大于2%，若变压器是1600kva以上，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出线的绕组，线间差别不应大于三相平均值的1%。
以上简单介绍几种测量变压器直流电阻的方法，变压器直流电阻可通过手持式直流电阻测试仪的轻松解决，更多详情可咨询登丰电力客服。
首先要了解规范要求100千伏安以下的变压器接地电阻不应大于10欧，100千伏安及以上的变压器不应大于4欧，但由于接地极长期埋在地里，容易受土壤的侵蚀而损坏，从而使接地电阻增大，因此对变压器的接地电阻应定期测量。
一、测量变压器的接地电阻大多用绝缘电阻表，测量方法如下：▲测量前的准备工作1.应选在干燥的天气进行。
2.测量前在采取必要的安全措施后，拆开变压器上与接地极的连接点。
3.将两根长度分别不短于500毫米的接地针分别插入地下，使它们不低于400毫米深，尽量使接地极和两接地针在同一直线上，而且之间距离在20米，然后用专用导线把绝缘电阻表上的三个端钮E、P、C分别连接到变压器的接地极和两个接地针上，要求P点在另一个接地针和变压器的接地极中间。
变压器绕组的直流电阻测试
变压器绕组的直流电阻测试摘要:变压器是电力系统的核心设备，而变压器绕组的直流电阻测试又是变压器非常重要的试验项目。
变压器直流电阻试验可以检查引线的焊接或连接质量、绕组有无匝间短路或开路以及分接开关的接触是否良好等缺陷。
同时介绍了对直流电阻测量结果的判断方法和实际工作中经常遇到的几种典型的三相电阻不平衡原因，最后总结了这些年来对测量直流电阻试验时的注意事项。
关键词:变压器；直流电阻；分析判断1引言变压器绕组的直流电阻是变压器出厂交接和预防性试验的基本项目之一，也是变压器发生故障后的重要检查项目。
在规程中，其次序排在变压器试验项目的第二位，这是因为直流电阻及其不平衡率对综合判断变压器绕组(包括导杆和引线，分接开关及绕组)的故障可提供重要的信息。
通过直流电阻的试验可以检查：绕组回路是否有短路、开路或接错线；绕组焊接质量；分接开关各个位置接触是否良好；绕组或引出线有无折断处；并联支路的正确性。
是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况以及层、匝间有无短路的现象。
此测试项目对发现上述缺陷具有重要意义。
2变压器绕组的直流电阻测试周期《电力设备预防性试验规程》中规定变压器绕组直流电阻的测量周期为：(1)1～3年；(2)无励磁调压变压器变换分接位置后；(3)有载调压变压器的分接开关检修后（在所有分接侧）；(4)大修后；(5)必要时。
3变压器绕组连同套管的直流电阻测试方法及注意事项3.1测试方法使用变压器直流电阻测试仪进行测量。
3.2试验步骤(1)变压器各绕组短路接地充分放电；(2)记录变压器编号、铭牌等相关参数；(3)测量并记录上层油温及环境温度和湿度；(4)将测量设备或仪表通过测试线与被测绕组有效连接，开始测量；(5)直阻显示测量数据后，一般应继续等待2min-3min，进一步确认数据稳定后方可记录，对大容量变压器的低压绕组尤其要如此；(6)测试完毕应使用测量设备或仪表上的“放电”或“复位”键对被测绕组充分放电；(7)在更改接线或拆线前，还应用接地线人为放电。
变压器直流电阻测试方法
变压器直流电阻测试方法一、测试仪器及准备工作1.直流电阻测试仪：用于测试变压器的直流电阻值。
2.变压器绝缘油温度计：用于测量变压器绝缘油的温度。
3.导线：用于连接测试仪器和被测变压器。
4.万用表：用于测试仪器电源电压。
二、测试步骤1.准备工作（1）检查变压器绕组的连接是否正确，检查变压器接地线圈的连接线是否牢固。
（2）检查测试仪器的电源电压是否正常。
（3）将直流电阻测试仪的正负电源引线分别与测试仪的正负电源接线端相连接。
2.测试前准备（1）测量变压器绕组接地线圈的电阻时，需将变压器油温加热到测试温度，通常为20℃，具体可以参考变压器的额定温度。
（2）检查变压器的油温是否已达到测试温度。
（3）将测试仪器的正负测试线分别连接到被测变压器绕组接地线圈的两端。
（4）调整测试仪器设置，将其切换到直流电阻测量模式。
3.测试过程（1）测试前应先将测试仪器进行校准，确保测试结果的准确性。
（2）按下测试仪器上的测试按钮，开始进行直流电阻测量。
（3）测试时要记录测试仪器的读数，一般需要多次测试，取平均值作为最终结果。
（4）测试完成后，关闭测试仪器，断开测试仪器与变压器的连接。
4.测试结果的判断（1）根据测试结果判断变压器绕组接地线圈的导体质量和绝缘状况。
（2）如果测试结果符合标准要求，表明变压器绕组导体良好，绝缘状况良好。
（3）如果测试结果偏高，可能表示绕组导体存在断股、接处不良等问题，需要进一步检修。
（4）如果测试结果偏低，可能表示绕组存在接地、绝缘击穿等问题，需要进一步维修或更换。
总结：变压器直流电阻测试是变压器绕组接地线圈的重要性能指标之一、通过使用直流电阻测试仪器，可以对变压器绕组的导体质量和绝缘状况进行准确评估。
在测试之前需要进行必要的准备工作，并在测试过程中按照严格的步骤进行操作。
最终的测试结果将帮助工程师评估变压器接地线圈的质量，以及确定是否需要进一步的维修或更换。
变压器直流电阻测量
变压器直流电阻测量文章从介绍了变压器直流电阻测试目的、方法出发，进行了实例分析，总结了测量变压器直流电阻的注意事项。
希望对相关工作提供参考。
标签：变压器；直流电阻；电流引言变压器是输送电能的重要设备之一，变压器的质量和可靠性能直接关系到安全可靠的输送电力。
所以在制造、出厂及日常维护的过程当中我们应当保持高度警惕，保证其处于正常运行状态。
绕组直流电阻测量按照GB 1094.1-1996《电力变压器第一部分总则》的规定属于变压器的例行试验，所以每一台变压器在制造过程中、制造完成后及日常的维护过程中，都要进行绕组直流电阻的测量。
1 测量变压器直流电阻的目的及方法1.1 测量变压器直流电阻的目的变压器绕组直流电阻测试是变压器出厂及预防性试验的主要项目之一，通过该项试验可以检查绕组导线连接处的焊接或机械连接是否良好，有无焊接或焊接不良的现象，引线与套管、引线与分接开关的连接是否良好，导线的规格电阻率是否符合要求，引线与引线的焊接或机械连接是否良好以及各相绕组的电阻是否平衡等。
1.2 变压器直流电阻的测量方法一种是采用电桥平衡的原理来测量直流电阻的方法即平衡电桥法，常用的平衡电桥有单臂和双臂电桥两种。
另一种方法是在被测电阻中通以直流电流，测量该电阻上的电压降，再根据欧姆定律即可算出被测电阻值，此方法就是电流、电压表法，又被称电压降法。
值得注意的是由于电流表和电压表的内阻对测量结果会产生影响，所以它们被接入测量电路的方式应慎重考虑。
1.3 测量变压器绕组直流电阻的标准对于容量在1600kV A及以下的变压器直流电阻快速测试仪，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不应大于2%。
对于容量在1600kV A以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出线的绕组，线间差别不应大于三相平均值的1%。
2 实例分析某高试班在对220kV主变进行预防性试验时，发现其变中直流电阻超标。
变压器测量绕组连同套管的直流电阻的方法
变压器测量绕组连同套管的直流电阻的方法变压器是电力系统中不可或缺的重要设备，而变压器的绕组是变压器中最重要的部分之一。
为了确保变压器的正常运行，需要对变压器的绕组进行定期检测。
其中，测量绕组连同套管的直流电阻是一项重要的检测项目。
下面，我们来介绍一下变压器测量绕组连同套管的直流电阻的方法。
一、测量原理变压器绕组连同套管的直流电阻是指绕组和套管之间的电阻。
测量时，需要将绕组和套管之间的电阻测量出来，以判断绕组和套管之间的接触是否良好。
测量原理如下：在直流电路中，电流会沿着电路中的所有路径流动，包括绕组和套管之间的路径。
当电流通过绕组和套管之间的路径时，会产生一定的电阻。
根据欧姆定律，电阻等于电压除以电流。
因此，我们可以通过测量电压和电流来计算绕组和套管之间的电阻。
二、测量步骤1.准备工作在进行测量之前，需要进行一些准备工作：（1）将变压器的电源切断，并确保变压器已经完全停止运行。
（2）将变压器的绕组和套管表面清洁干净，以确保测量结果的准确性。
（3）准备好测量仪器，包括万用表、直流电源等。
2.测量电压首先，需要测量绕组和套管之间的电压。
将直流电源的正极连接到绕组上，将负极连接到套管上，然后打开直流电源，调节电压至合适的范围。
使用万用表测量绕组和套管之间的电压，记录下测量结果。
3.测量电流接下来，需要测量绕组和套管之间的电流。
将万用表的电流档位调至合适的范围，然后将万用表的正极连接到绕组上，将负极连接到套管上。
打开直流电源，记录下测量结果。
4.计算电阻最后，根据测量的电压和电流计算绕组和套管之间的电阻。
根据欧姆定律，电阻等于电压除以电流。
将测量得到的电压值除以测量得到的电流值，即可得到绕组和套管之间的电阻值。
三、注意事项在进行变压器测量绕组连同套管的直流电阻时，需要注意以下事项：1.测量时需要将变压器的电源切断，并确保变压器已经完全停止运行。
2.测量前需要将绕组和套管表面清洁干净，以确保测量结果的准确性。
变压器直流电阻测试
变压器直流电阻测试
5 试验数据分析处理 纵向比较：与交接数据、历年预试数据比较
横向比较：三相比较、同类型设备比较
变压器直流电阻测试
6 故障分析
故障现象（与正常情况下的测试值相比较）
Y型接线
一个线间电阻值不 变，两个线间电阻 值测不出（阻值很
大）
△型接线
两个线间电阻值较正常 值上升1.5倍，一个线间
增大r，可用在回路中串入适当的附加电阻来达 到，一般为被测电阻的4～6倍。此时测量电压应 相应提高，避免电流过小影响测量的灵敏度。
变压器直流电阻测试
4 试验接线及注意事项 测试电流的选择
高压绕组 低压绕组 测试结束后，如有可能要进行消磁。
变压器直流电阻测试
4 试验接线及注意事项
如果常规方法测量低压侧绕组直流电阻需要时 间太长时，可考虑采用助磁法测量。
变压器直流电阻测试
4 试验接线及注意事项 直阻测量时，电流加不上 ➢检查三侧接地刀闸是否已经拉开 ➢检查测试线夹是否接触良好 ➢检查试验仪器量程选择是否合适
变压器直流电阻测试
5 试验数据分析处理 R2= R1(T+t2)/ (T+t1)，式中R1、 R2分别为 在温度t1、t2下的电阻值， T为电阻温度常数， 铜导线取235，铝导线取225），一般要求把直 流电阻换算到75℃下进行比较。
三个线间电阻都降 至正常值的（0.5～ 1）倍，其中一个阻
值低得多
△型接线
三个线间电阻都降至正 常值的（0～1）倍，其
中两个阻值低得多
分析结果
两相线圈 匝间短路
变压器直流电阻测试
6 故障分析
故障现象（与正常情况下的测试值相比较）
Y型接线
△型接线
变压器直流电阻测试仪测试方法
变压器直流电阻测试仪测试方法变压器直流电阻测试仪是一种用于测量电气设备中的直流电阻的仪器。
直流电阻测试对于变压器的运行和维护非常关键，因为直流电阻是变压器的一个重要参数，可以反映出变压器绕组的等值电阻和连接器的接触质量。
下面是变压器直流电阻测试仪的测试方法：步骤一：仪器准备1.确保仪器的电源正常，并连接测试夹具和测试仪器的电缆。
2.根据变压器的额定电压选择适当的测试电压，并将其设置在测试仪器上。
3.检查测试夹具和电缆的连接是否稳固，确保不会出现松动或接触不良的情况。
步骤二：连接测试夹具1.将测试夹具的电缆分别连接到变压器的高压绕组和低压绕组。
2.确保测试夹具的接触尖端与绕组接触良好，可以通过清洁绕组表面来提高接触质量。
步骤三：开始测试1.打开变压器直流电阻测试仪的电源，并进行零点校准。
2.将仪器上的测试电压调整到设定值，并选择测试模式为自动或手动。
3.按下测试按钮，仪器将开始测试并测量电阻值。
4.等待测试结果稳定后，记录下测试得到的电阻值。
步骤四：测试结束和数据处理1.关闭变压器直流电阻测试仪的电源，并断开与测试夹具的连接。
2.将测试结果记录在测试报告中，并标明测试日期和测试人员。
3.根据变压器的额定电压和其他参考值，判断测试结果是否正常。
4.如果测试结果偏离正常范围，需要进一步检查变压器的连接器是否变形、损坏或接触不良，并采取相应的维修措施。
注意事项：1.在进行直流电阻测试时，应注意安全防护，确保测试仪器和测试夹具与变压器的其他电气设备保持良好的绝缘和接地。
2.在测试过程中要避免其他电气设备的干扰，以确保测试结果的准确性。
3.定期校验和维护变压器直流电阻测试仪，确保其性能和准确度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈变压器线圈直流电阻测量及其注意事项魏晓东（江苏省电力建设第一工程公司，南京市，210028）［摘要］变压器绕组直流电阻是变压器主要参数之一，测量变压器绕组直流电阻，能有效反映绕组匝间短路、绕组断股、分接开关接触状态以及导线电阻的差异和接头接触不良等缺陷故障，也是判断各相绕组直流电阻是否平衡、调压开关档位是否正确的有效手段。
本文介绍了变压器线圈直流电阻的测量方法、注意事项及规范要求，对影响变压器绕组直流电阻准确度的因素进行了分析比较，提出了解决问题的建议和方法。
［关键词］变压器绕组直流电阻测量方法注意事项变压器绕组直流电阻的检测是一项很重要的试验项目，在《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）中试验次序排在变压器试验项目的第二位。
规程规定它是变压器大修时、无载开关调级后、变压器出口短路后和1～3年1次等必试项目，在变压器的所有试验项目中是一项较为方便而有效的考核绕组纵绝缘和电流回路连接状况的试验，它能够反映绕组匝间短路、绕组断股、分接开关接触状态以及导线电阻的差异和接头接触不良等缺陷故障，也是判断各相绕组直流电阻是否平衡、调压开关档位是否正确的有效手段。
长期以来，绕组直流电阻的测量一直被认为是考查变压器纵绝缘的主要手段之一，有时甚至是判断电流回路连接状况的唯一办法。
1.直流电阻测量方法1.1.中、小型变压器的测量方法在中、小型变压器的实际测量中，大多采用直流电桥法。
双臂电桥的测量步骤如下：测量前，首先调节电桥检流计机械零位旋钮，置检流计指针于零位。
接通测量仪器电源，具有放大器的检流计应操作调节电桥电气零位旋钮，置检流计于零位。
接入被测电阻时，双臂电桥的电压桩头要靠近被测电阻，电流桩头要接在电压桩头的上面。
测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值＝倍率数×测量臂电阻值。
测量完毕，先放开检流计按钮，再放开电源开关，以免在测量具有电感的直流电阻时其自感电动势损坏检流计。
1.2.大型变压器的测量方法变压器绕组是由被测绕组的电感L和其电阻R组成的复杂电路。
测直流电阻是在绕组的被试端子间通以直流，待瞬变过程结束、电流达到稳定后，记录电阻值及绕组温度。
而此电路达到稳定时间的长短，取决于L与R的比值，即τ＝L/R，τ称为该电路的时间常数，理论计算当t=6τ时，电流已达稳定值的99.75%，为减少误差充电时间应大于6τ。
随着变压器容量的增大，电感较大、电阻较小，电感可达到数百亨，时间常数较大。
例如一台大型变压器，高压绕组电感为100H，电阻为0.4Ω，这时τ＝100/0.4=250s，t=6τ时，则需3.3h。
因此，测量大型变压器的直流电阻需要很长的时间，特别是五柱铁芯和低压绕组为三角形连接的大型变压器，如果仍如中小型变压器那样，用几伏电压的小容量电池作为测量电源，则电流达到稳定的时间长达数小时至十多小时，这不仅太费时间，而且不能保证测量准确度。
测直流电阻的关键问题是将自感效应降低到最小程度，缩短测量时间。
为解决这个问题分为以下两种方法。
(1)助磁法。
助磁法是迫使铁芯磁通迅速趋于饱和，从而降低自感效应可缩短时间常数。
1)用大容量蓄电池或稳流源通大电流测量。
2)采用恒压恒流源法的直阻测量仪。
在测量低压绕组时可把高、低压侧串联起来通电流测量，采用同相位和同极性的高压绕组助磁。
由于高压绕组的匝数远比低压的多，借助于高压绕组的安匝数，使变压器铁芯饱和，降低电感，即可降低时间常数，达到快速测量的目的。
现测量500kV 连云港伊芦变电所的TCP346TR 750/750/240MV A型YNad11变压器低压绕组直流电阻，当直接采用3381变压器电阻测试仪测量时，电阻达到了13mΩ，与厂家值差距很大（厂家值为9.5 mΩ），且时间长达2小时。
而在使用该仪器测量时同时采用高、低压绕组串联通电流的助磁法，时间则缩短为30－40min。
测试回路图如下：此图为测量Rac的接线图测试结果如下：被测绕组测量电流（A）直流电阻值（mΩ）油温（℃）Rac 5 9.778 21Rbc 5 9.886 21Rab 5 9.875 21(2)消磁法。
消磁法与助磁法相反，力求使通过铁芯的磁通为零。
使用的方法有两种。
1)零序阻抗法。
该方法仅适用于三柱铁芯YN连接的变压器。
它是将三相绕组并联起来同时通电，由于磁通需经气隙闭合，磁路的磁阻大大增加，绕组的电感随之减小，为此使测量电阻的时间缩短。
2)磁通势抵消法。
试验时除在被测绕组通电流外，还在非被测绕组中通电流，使两者产生在磁通势大小相等、方向相反而互相抵消，保持铁芯中磁通趋近于零，将绕组的电感降到最低限度，达到缩短测量时间的目的。
2.测量时的注意事项2.1.测量变压器绕组时，应注意记录测量时的温度，对于新安装好尚未带电运行的变压器，应将变压器上层温度作为变压器绕组的温度。
在线圈温度稳定的情况下进行测量，要求变压器油箱上、下部的温度之差不超过5℃。
且为了与出厂及历次测量的数值比较，应将不同温度下测量的直流电阻换算到同一温度，以便于比较。
2.2.由于变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，提高一次回路直流电阻测量的正确性和准确性。
必要时需采取缩短充电时间的措施。
，2.3.感应电势的影响会使测量结果出现分散性，大型变压器之相绕组由于磁路有联系，当测完一相而测量一相时，由于试验接线和顺序混乱，会使前一相的充电电势和两相的感应电势相反，根据楞次定律和法拉第电磁感应定律，此感应电势产生的感应电荷必将影响其充电电流，从而导致测量的电阻发生变化，由于测量顺序的分散及不确定性，从而引起测量结果误差及分散性。
2.4.剩磁的影响：剩磁会对充电绕组的电感值产生影响，从而使测量时间增长，从而对测量产生影响。
同时大型变压器绝缘采用夹层绝缘较多，由于剩磁存在，在做变压器局部放电等试验时会出现局部强电场。
造成故障，因此对大型变压器绕组进行直流电阻测量时应控制充电电流在1.0A左右，从而减小剩磁。
2.5.引线电阻对各相绕组直流电阻的影响：由于变压器各相绕组的引线长短不同，可能导致其不平衡率超标，其中a、c两相绕组的直流电阻受引线的影响最大。
引线和套管导杆或分接开关之间连接不紧，都可能导致变压器直流电阻不平衡超标。
2.6.导线质量对绕组直流电阻的影响：某些变压器绕组的导线的铜和银的含量低于国家标准规定限额。
并且有些导线截面尺寸偏差不同，都可能导致绕组直流电阻不平衡超标。
2.7.分接开关接触不良造成变压器直流电阻超标。
分接开关接触点压力不够和接点表面镀层材料氧化都会造成开关接触不良。
而开关接触不良，则可能造成变压器直流电阻超标。
曾对一台SFL2-16000/35型变压器，35ｋV侧直流电阻进行测量；发现其直流电阻出现极大的不平衡，结果如下：从测试结果A相偶数分接的直流电阻大于同相相邻分接的直流电阻，怀疑是分接开关接触不良造成，后来检查发现A相双数动触头至切换开关之间的一条公共引线的连接螺栓松动。
其故障点的接触电阻达到2400μΩ，紧固后重新测量，绕组直流电阻正常。
开关接触不良是造成直流电阻偏差的重要因数之一，为防止分接开关故障，在分接开关换档时，必须来回转动分接开关手柄10数次，以消除表面的氧化膜和油污，使其接触良好。
2.8.绕组断股变压器运行中受到短路电流冲击后易发生断股，从而导致其直流电阻不平衡率超标。
此时及时测量其直流电阻可及时发现故障，及时检修。
3.测量结果分析分析数据时，要综合考虑相关的因素和判据，不能单搬规程的标准数值，而要根据规程的思路、现场的具体情况，具体分析设备测量数据的发展和变化过程。
3.1.规范要求根据规范要求，三相变压器应测出线间电阻，有中性点引出的变压器，要测出相电阻；带有分接头的线圈，在大修和交接试验时，要测出所有分接头位置的线圈电阻，在小修和预试时，只需测出使用位置上的线圈电阻。
由于变压器制造质量、运行单位维修水平、试验人员使用的仪器精度及测量接线方式的不同，测出的三相电阻值也不相同，通常引入如下误差公式进行判别△Ｒ％＝［（Ｒｍａｘ－Ｒｍｉｎ）/ＲP］×100％ＲP＝（Ｒａｂ+Ｒｂｃ+Ｒａｃ）／３式中△Ｒ％――――误差百分数Ｒｍａｘ――――实测中的最大值（Ω）Ｒｍｉｎ――――实测中的最小值（Ω）ＲP――――三相中实测的平均值（Ω）规范要求，1600KVA以上的变压器，各相线圈的直流电阻值相互间的差别不应大于三相平均值的２％，1600KVA以下的变压器，各相线圈的直流电阻值相互间的差别不应大于三相平均值的４％，线间差别不应大于三相平均值的２％；本次测量值与上次测量值相比较，其变化也不应大于上次测量值的２％。
3.2.有关换算在进行比较分析时，一定要在相同温度下进行，如果温度不同，则要按下式换算至20℃时的电阻值。
Ｒ20℃＝ＲtＫ，Ｋ＝（T＋20））/（T＋t）式中Ｒ20℃――――20℃时的直流电阻值（Ω）Ｒt――――t℃时的直流电阻值（Ω）T――――常数（铜导线为235，铝导线为225）ｔ――――测量时的温度为了确定缺陷所在的相别，对于无中性点引出的三相变压器，还需将测得的线间电阻换算成每相电阻。
设三相变压器的可测线间电阻为Ｒａｂ、Ｒｂｃ、Ｒａｃ，每相电阻为Ｒａ、Ｒｂ、Ｒｃ，当变压器线圈为Ｙ型联接时，相电阻为Ｒａ＝（Ｒａｂ＋Ｒａｃ－Ｒｂｃ）／２Ｒｂ＝（Ｒａｂ＋Ｒｂｃ－Ｒａｃ）／２Ｒｃ＝（Ｒａｃ＋Ｒｂｃ－Ｒａｂ）／２如果三相平衡，相电阻等于0.5倍线电阻；当变压器线圈为△型联接，且ａ连ｙ、ｂ连ｚ、ｃ连ｘ时，Ｒａ＝（Ｒａｃ－ＲＰ）－ＲａｂＲｂｃ／（Ｒａｃ－ＲP）Ｒb＝（Ｒａｂ－ＲＰ）－ＲａｃＲｂｃ／（Ｒａｂ－ＲP）Ｒc＝（Ｒｂｃ－ＲP）－ＲａｂＲａｃ／（Ｒｂｃ－ＲP）当变压器线圈为△型联接，且ａ连ｚ、ｂ连ｘ、ｃ连ｙ时，Ｒａ＝（Ｒａｂ－ＲＰ）－ＲａｃＲｂｃ／（Ｒａｂ－ＲP）Ｒb＝（Ｒｂc－ＲＰ）－ＲａｂＲａｃ／（Ｒｂｃ－ＲP）Ｒc＝（Ｒａｃ－ＲP）－ＲａｂＲｂｃ／（Ｒａｃ－ＲP）式中ＲP＝（Ｒａｂ＋Ｒｂｃ＋Ｒｃａ）／２，如果三相平衡，相电阻等于1.5倍线电阻。
3.3.实例分析从实际测量结果中可以看出，引起变压器线圈电阻值超出规范要求的因数很多，在测量技术上主要有电桥精度不够、测量接线错误、引线电阻及其接线电阻过大、变压器充电时间短、电桥的电压不足等；在变压器本身上，主要有分接头接触不良、线圈或引线焊接不良、断裂、套管导杆与引线接触不良、线圈匝间、层间、相间发生短路等。
