断路器作用
高压断路器的作用
一，高压断路器的作用：高压断路器是发电厂、变电所及电力系统中最重要的控制和保护设备，它的作用是：(1)控制作用。
根据电力系统运行的需要，将部分或全部电气设备，以及部分或全部线路投人或退出运行。
(2)保护作用。
当电力系统某一部分发生故障时，它和保护装置、自动装置相配合，将该故障部分从系统中迅速切除，减少停电范围，防止事故扩大，保护系统中各类电气设备不受损坏，保证系统无故障部分安全运行。
二，高压断路器的结构及其工作原理：高压断路器的主要结构大体分为:导流部分，灭弧部分，绝缘部分，操作机构部分。
高压开关的主要类型按灭弧介质分为:油断路器，空气断路器，真空断路器，六氟化硫断路器，固体产气断路器，磁吹断路器。
按操作性质可分为:电动机构，气动机构，液压机构，弹簧储能机构，手动机构。
(1)油断路器。
利用变压器油作为灭弧介质，分多油和少油两种类型。
(2)六氟化硫断路器。
采用惰性气体六氟化硫来灭弧，并利用它所具有的很高的绝缘性能来增强触头间的绝缘。
(3)真空断路器。
触头密封在高真空的灭弧室内，利用真空的高绝缘性能来灭弧。
(4)空气断路器。
利用高速流动的压缩空气来灭弧。
(5)固体产气断路器。
利用固体产气物质在电弧高温作用下分解出来的气体来灭弧。
(6)磁吹断路器。
断路时，利用本身流过的大电流产生的电磁力将电弧迅速拉长而吸人磁性灭弧室内冷却熄灭。
三，高压断路器的试验：高压断路器的试验类别主要分为:设备交接试验，大修后试验，预防性试验，专项鉴定试验。
主要试验项目为:绝缘电阻测定、测量导管的介质损失率、油试验、交流耐压试验、回路直流电阻测定等项目。
具体项目及要求按《电气设备交接预防性试验规定》确定。
①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。
②—装置地点代号；N—户内，W—户外。
③—设计系列顺序号；以数字1、2、3……表示。

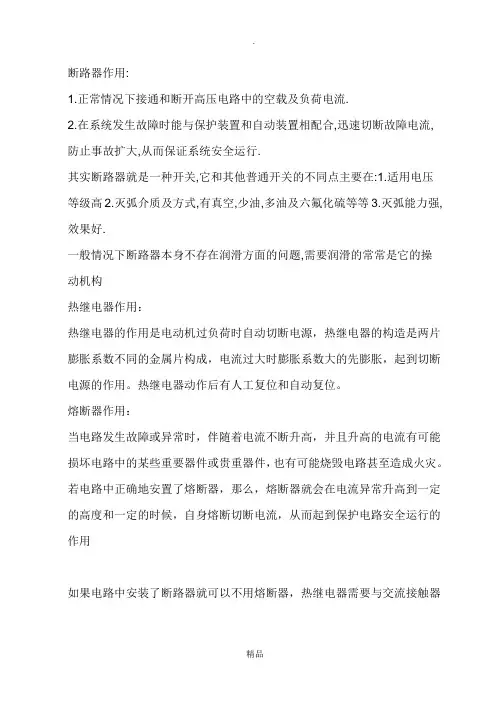

断路器作用
断路器作用:1.正常情况下接通和断开高压电路中的空载及负荷电流.2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行.其实断路器就是一种开关,它和其他普通开关的不同点主要在:1.适用电压等级高2.灭弧介质及方式,有真空,少油,多油及六氟化硫等等3.灭弧能力强,效果好.一般情况下断路器本身不存在润滑方面的问题,需要润滑的常常是它的操动机构热继电器作用：热继电器的作用是电动机过负荷时自动切断电源，热继电器的构造是两片膨胀系数不同的金属片构成，电流过大时膨胀系数大的先膨胀，起到切断电源的作用。
热继电器动作后有人工复位和自动复位。
熔断器作用：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。
若电路中正确地安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用如果电路中安装了断路器就可以不用熔断器，热继电器需要与交流接触器配合使用，因过载时热继电器上的触点断开切断控制回路，目前熔断器一般多用于控制回路。
断路器:断路器是控制电气回路的分合开关，若以空气为灭弧介质的称空气断路器（开关）、若以SF6气体为灭弧介质的称六氟化硫断路器（开关）。
断路器一般以额定电流（负荷）选择，做为电气回路的总开关使用。
漏电保护器和漏电保护开关：漏电保护器和漏电保护开关：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。
如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。
如图是一个漏电保护器，因为它并没有手动关断和合上的机构。
判定是否漏电的的原理依据是：流进和流出开关的电流必须相等，否则就判定为漏电。
当漏电电流达到和超过一定的程度时，产生保护动作----跳闸。
判定的阈值是可以设定的，因为电路就是我们设计的。
只是应用时要根据不同的场合，选用不同灵敏度的保护器。
断路器和隔离开关的作用和区别
断路器和隔离开关的作用和区别1. 作用断路器和隔离开关是电力系统中常见的电气装置，它们在电路中有着重要的作用。
下面将简要介绍它们的作用。
1.1 断路器的作用断路器是一种自动电器，用于保护电力系统免受电流过载或短路故障的损害，同时也可用于切断电路，以便进行维修或检修。
断路器通过将电路断开来避免故障造成的电流过载，保护电气设备和电路不受损坏或火灾等安全隐患。
断路器的工作原理是利用电磁力或热力来打开或关闭电路。
当电流超过预设值时，断路器会自动打开，切断电路。
当故障被排除，电流恢复正常时，断路器可以手动或自动重新闭合电路。
1.2 隔离开关的作用隔离开关是一种用于切断电路的手动开关。
相较于断路器，隔离开关的作用主要是为了安全而非保护电气设备。
它可以隔离或切断电路中的电气设备，以确保安全操作或维护。
隔离开关通常用于不需要频繁切断电路的情况下，如维修、检修或停电状态下。
隔离开关的工作原理很简单，通过手动操作实现电路的打开或关闭。
在操作隔离开关之前，必须确保电路处于断开状态，以确保人员的安全。
2. 区别断路器和隔离开关在作用和工作原理上有着明显的区别。
下面将详细说明它们的区别。
2.1 作用区别断路器在电力系统中主要起到保护和控制电路的作用，保护电气设备和电路不受电流过载或短路故障的损坏。
隔离开关主要用于安全隔离电路或设备，以确保人员在设备维修或停电状态下的安全操作。
2.2 工作原理区别断路器通过电磁力或热力来控制电路的开闭，根据电流大小来判断是否打开或关闭电路。
隔离开关则通过手动操作来切断电路，没有复杂的控制机构。
2.3 使用场景区别断路器适用于需要保护电气设备和电路的场景，如电力系统、建筑物电路等。
隔离开关适用于需要进行设备维修或停电操作的场景，如设备维修、装拆等。
2.4 自动与手动区别断路器通常是自动的，具备自动检测电流过载或短路故障并切断电路的功能。
而隔离开关是手动操作的，需要人工操作来打开或关闭电路。
3. 总结断路器和隔离开关在电力系统中有着不同的作用和工作原理。
断路器的保护原理
断路器的保护原理
一、断路器的基本作用
断路器是电力系统中的一种过电流保护装置。
当电路中出现过载、短路等异常情况时,断路器可以快速断开电路,切断电流,保护线路设备及使用人员的安全。
二、断路器的保护原理
1. 电热原理:断路器内部有热敏元件,当过电流通过时会发热,使热敏元件变形,从而触发断路机构。
2. 电磁原理:依靠电流在线圈中的磁效应。
过电流在线圈中生成强磁场,作用在移动触片上,触片被吸合断开电路。
3. 静电原理:利用电流通过不动触头而静电荷聚集在移动触头上的原理实现保护。
4. 组合原理:综合运用电热、电磁、静电等多种原理,提高灵敏度和可靠性。
三、断路器的选择
1. 额定电流:断路器额定电流要匹配线路负载电流。
2. 额定断开电流:断路器的保护性能参量,过电流达到此值时断路器应断开。
3. 断开时间:过电流大小与断开时间成反比。
4. 切断容量:断路器安全切断短路电流的能力大小。
5. 使用场合:室内、室外、配电盘等使用环境。
综上,断路器通过电热、电磁、静电等原理感测电流异常,迅速断开电路,切断电流,保护设备与人员安全。
但它具有额定参数,需要按实际情况选型使用。
低压断路器的功能
低压断路器的功能低压断路器是一种用于保护电路的开关设备，广泛应用于低压电力系统中。
它的主要功能是在电路发生短路、过载或地故障时自动断开电路，以避免损坏电气设备，保护人身安全。
以下将详细介绍低压断路器的功能。
1.过载保护：当电路中的电流超过低压断路器额定电流时，断路器会自动断开电路，以避免电线和电气设备过热损坏。
过载保护是低压断路器最基本的功能之一，它通过热释放器或电磁释放器来实现，当电路中的电流超过额定电流时，释放器会受热或受电流作用而使触点脱开，断开电路。
2.短路保护：短路是指电路中两个或多个不同相的导线之间出现直接连接导致电流过大的故障。
低压断路器可以检测到电路中的短路事件，并及时断开电路，以防止电流过大造成火灾、爆炸或设备损坏。
短路保护一般由磁力释放器来实现，当短路发生时，磁力释放器会感应到过大的电流，使触点迅速分离，切断电流。
3.地故障保护：地故障是指电气设备或导线与接地之间发生的接触不良、绝缘损坏等导致电流通过接地故障。
低压断路器具有检测并保护地故障的功能，当电路中出现地故障时，断路器会迅速断开电路，防止电流通过接地短路，避免人身和设备的损害。
地故障保护通常由磁力或差动式释放器来实现，它们可以感应到电流的不均衡或变化，从而切断电路。
4.手动控制：除了自动断电的功能外，低压断路器还具有手动控制的功能。
用户可以通过手动操作开关来关闭或打开低压断路器，以便进行维护、检修或紧急情况处理。
手动控制功能使得用户能够灵活地操作断路器，方便实用。
5.状态显示：一些现代低压断路器还具有状态显示功能，可以显示断路器的工作状态、开关位置、故障指示等信息。
这样，用户可以直观地了解断路器的实时状态，及时采取相应措施。
综上所述，低压断路器作为一种重要的电气设备保护装置，具有重要的功能。
它能够有效保护电路和设备，防止过载、短路和地故障引起的电气事故，并能够进行手动控制和状态显示。
在低压电力系统中，低压断路器的功能对于电气安全和设备的正常运行至关重要。
断路器的工作原理
断路器的工作原理断路器是一种用来保护电路免受过载和短路的电气设备。
它在电路中起着非常重要的作用，能够及时切断电路，保护电器和设备免受损坏。
本文将介绍断路器的工作原理，以帮助读者更好地了解这一电气设备。
一、断路器的基本原理1.1 断路器的主要组成部分包括熔断器、触发器和触发机构。
1.2 熔断器是断路器的核心部件，其作用是在电路过载或短路时熔断，切断电路。
1.3 触发器是用来控制断路器动作的装置，可以手动或自动触发。
二、断路器的工作原理2.1 当电路中出现过载或短路时，电流会急剧增加，超过了熔断器的额定电流。
2.2 过载或短路时，熔断器内部的熔丝会熔断，导致电路断开，停止电流流动。
2.3 触发器感应到电路异常后，会立即触发，使断路器快速动作，切断电路，保护电器和设备。
三、断路器的保护作用3.1 断路器可以有效地保护电器和设备免受过载和短路的损害。
3.2 断路器的动作速度很快，可以在电路异常时立即切断电流，减少损失。
3.3 断路器可以手动或自动复位，恢复电路供电，提高电路的可靠性和安全性。
四、断路器的分类和应用4.1 按照额定电流分为低压断路器和高压断路器，用于不同电压等级的电路。
4.2 按照动作方式分为熔断断路器和磁断路器，适用于不同的电路保护需求。
4.3 断路器广泛应用于家庭、工业、商业等各种场所的电路保护中，是电气设备中不可或缺的一部分。
五、断路器的发展趋势5.1 随着科技的发展，断路器的智能化和数字化程度不断提高，能够实现远程监控和故障诊断。
5.2 断路器的节能性能不断改进，能够减少能源消耗，提高电路的效率。
5.3 断路器的安全性能不断提升，能够更好地保护电器和设备，确保电路运行的安全稳定。
总结：断路器作为电路保护的重要设备，其工作原理是基于熔断器和触发器的协同作用，能够及时切断电路，保护电器和设备免受损坏。
随着科技的不断进步，断路器的功能和性能将不断提升，为电路保护提供更加可靠和高效的保障。
断路器有哪些主要功能？
断路器有哪些主要功能？一、断开电路断路器的主要功能之一就是断开电路。
当电路中出现短路、过载等故障时，断路器能够迅速自动断开电路，防止电流过大引发火灾等危险情况。
断路器通过感应电流大小和电流变化来判断是否需要断开电路，具有精准的保护作用。
二、过载保护断路器还可以对电路的过载情况进行保护。
在电路过载时，电流会超过设定的额定电流值，这时断路器会迅速切断电路，避免电路和设备过热损坏，起到保护作用。
通过灵敏的感应机构，断路器能够及时检测到电流的异常变化，并采取相应的措施，保护电器设备的正常运行。
三、短路保护短路是一种电路故障，通常是电路中的两个电极之间发生了直接的短接。
短路会导致电流大幅增加，可能引发火灾等危险情况。
断路器能够迅速切断电路，防止短路故障对电器设备和人身安全造成伤害。
它通过感应短路电流的特性，能够迅速响应并切断电路。
四、漏电保护随着科技的发展，家庭中的电器设备越来越多，给人们的生活带来了诸多便利。
然而，电器设备的使用中往往存在漏电问题，由于某些原因导致电流偏离设定值，漏到人体或其他地方，这时断路器就能起到及时切断电路的作用，保障居民的用电安全。
断路器能够灵敏地感应到漏电电流，一旦超过设定值，就会立即切断电路，防止意外发生。
五、可靠性和经济性断路器在实际运行中具有良好的可靠性和经济性。
它能够根据不同的工作条件和负荷要求进行合理选型，以确保电路的正常运行和高效节能。
断路器的结构紧凑，安装方便，具有较小的体积和重量，可以灵活配置在各类电气设备中，方便使用者进行操作。
综上所述，断路器作为电力系统中的重要保护设备，具有断开电路、过载保护、短路保护、漏电保护等多种主要功能。
它在保护电器设备正常运行、防止电气火灾等方面发挥着不可替代的重要作用。
随着科技的不断进步，断路器的性能和功能将会进一步提升，为人们的用电安全提供更为可靠的保障。
我们每个人在日常使用电器设备时，也要注意安全用电，合理使用断路器，做到安全第一，预防事故发生。
低压断路器的作用
低压断路器的作用
低压断路器即低压自动空气开关，又称自动空气断路器,简称断路器。
它集控制和多种保护功能于一体，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机，是低压配电网络和电力拖动系统中常用的重要保护电器之一。
作用:兼有刀开关和熔断器的作用
1.低压断路器结构及工作原理
低压断路器主要由主触点及灭弧装置、各种脱扣器、自由脱扣机构和操作机构等部分组成。
热脱扣器由热元件和双金属片构成，作过载保护，过载时热元件发热使双金属片受热弯曲，推动脱扣器动作使断路器分闸。
欠电压脱扣器是指电路中电压不足或失去电压时切断电路，起到欠电压保护作用。
欠压脱扣器的线圈直接接在电源上，衔铁处于吸合状态，断路器可以正常合闸，当断电或电压低时，欠压脱扣器的吸力小于弹簧的作用力，弹簧拉动动铁芯向上运动从而推动脱扣器使其脱扣，实现断路器跳闸功能。
3.低压断路器跳闸原因分析
1）合上闸的时候会立马跳闸，并且此时蓝色按钮也会弹起，说明电路当中有漏电的地方；
2）合上闸的时候会立马跳闸，并伴有“砰”的一声，此时蓝色按钮未弹起，说明电路当中有短路的情况；
3）合上闸的后过大约八到十分钟才跳闸，此时要用手背去摸一摸开关两侧，若温度非常高，说明开关内部触点接触不良导致的发热，此时需要换新的开关；若温度不高，说明应该是开关过载，电流过大导致的。
4.低压断路器的选择原则
1）其额定电压和额定电流应不小于线路的正常工作电压和负载电流。
2）热脱扣器的脱扣整定电流应等于所控负载的额定电流。
3）电磁脱扣器的脱扣整定电流应大于负责正常工作时可能出现的峰值电流。
用于控制电动机的断路器，其值应大于1.5—1.7倍的电动机起动电流。
断路器的作用
断路器的作用断路器是电气系统中用来保护电路免受过载和短路损坏的一种电器装置或开关。
它通过监测电路的电流和电压，并在电流超过设定值或发生短路时迅速切断电路，起到保护电器设备和人身安全的作用。
首先，断路器可以防止电路过载。
当电路中的电流超过断路器的额定电流时，断路器会自动切断电路，防止过大的电流通过电线和设备，从而保护电线和设备不被损坏。
过载是电器设备长时间工作在超负荷状态下产生的，它会导致电线发热、设备烧毁等危险。
断路器的额定电流可以根据电路的容量和电器设备的总功率进行选择，以确保电路在正常负荷的状态下工作。
其次，断路器可以防止电路短路。
当电路中出现短路时，电流会迅速增加到很高的水平，这会导致电线过热、设备烧毁等严重后果。
断路器能够通过检测电路中的短路电流，快速切断电路，阻止短路电流继续流动，从而保护电线和设备的安全。
短路可能是电线绝缘破损、设备故障、线路中外部电源直接接触等原因引起的，断路器的短路保护功能可以及时防止电路短路故障的扩大，并确保电路的安全运行。
同时，断路器具有手动断开电路的功能。
在某些特殊情况下，要对某个电路进行检修或者断电操作，可以通过手动触发断路器来切断电路。
这样可以方便、快速地控制电路的通断状态，提高电路的操作灵活性和可控性。
此外，断路器还具有过电流保护和漏电保护功能。
过电流保护功能是指当电路中的电流达到或超过设定值时，断路器会自动切断电路，以防止电流过大引起危险。
漏电保护功能是指当电路中出现漏电时，断路器会检测到漏电电流的存在，并切断电路，以预防漏电引起的触电危险。
总之，断路器是电气系统中非常重要的保护装置之一。
它既可以防止电路过载和短路，保护电线和设备的安全，又可手动控制电路的通断状态，提高电路的操作性能，还具备过电流保护和漏电保护功能，保障电器设备和人身安全。
在电气工程中，断路器的应用是必不可少的。
SF6断路器构造及其工作原理
（3）弹簧机构故障，调节合闸弹簧和检查储 能电机电源回路。停电处理。 （4）点此操作机构分合闸失灵，如直流控制 保险熔断，断路器辅助触点转换不到位或接 触不良，断线短路。根据情况停电处理。
谢谢
一般吹弧的主要措施是用气体或油流吹弧 ，其中包括横吹或纵吹。用两个或两个以上的 断口熄弧，比单口拉弧更长，速度更快。
三、断路器的分类 LW10B-252(H)/4000-50
1．多油断路器：利用绝缘油作为灭弧介质、 相间及相对地绝缘介质。 2．少油断路器：绝缘油只作灭弧介质。载流 部分是借空气和陶器绝缘材料或有机绝缘材料 来绝缘，灭弧方式多为横向吹动电弧。 3．空气断路器：利用压缩空气的吹动来熄灭 电弧的。和控制断路器的分合阐动作。 4．SF6断路器：用SF6气体作绝缘和灭弧介质。 5．磁吹式断路器：当电弧电流通过吹弧线圈 以产生磁束来吹弧及消弧。
SF6断路器构造及其工作原 理
一、断路器的作用：
高压断路器在正常运行时用它接通或切 断负荷电流；在电气设备或线路发生短路 故障或严重过负荷时，由继电保护装置控 制其自动迅速地切断故障电流，切断发生 短路故障的设备或线路，以防止扩大事故 范围。 二、断路器的功能
(1)控制作用。根据电力系统运行的需要， 将部分或全部电气设备，以及部分或全部 线路投人或退出运行。
SF6断路器的优缺点
1、优点 （1）开断能力强 （2）允许开端次数较多 （3）噪音小，无火灾危险，可重复使用 2、缺点 在过于频繁的操作中，由于电弧的作用分解 SF6气体产生有腐蚀性的气体，对触头及瓷
绝缘有损害。
断路器的巡视检查
一、空气断路器的正常巡视内容 （1）检查压缩空气的压力是否正常。 （2）空气系统的阀门、通道、储气筒等处有
2、接触发热 （1）开断容量不足，过负荷，切除大电流故 障。 （2）机构原因合闸不到位。引起动静触头接 触不良发热，同时断路器引线也会应接触面 氧化，连接螺栓松动而发热。 ★ 申请转移负荷和停电处理；对油断路器应 控制其开断短路电流的次数，严格检查质量 。
断路器基础知识
环境 环境保护
电磁干扰
高压断路器的技术参数
1）额定电压和最高工作电压：额定电压是指断路器在运行中所承受的 正常工作电压。（也就是指断路器长期工作的标准电压） 考虑到输电线路有电压降，线路供电端母线额定电压高于受电端 母线额定电压，这样断路器可能在高于其额定电压下长期工作，为此 断路器出厂时都以最高工作电压进行鉴定。最高工作电压是指断路器 在运行中应能长期承受的最高电压，按国家标准，对于额定电压在 220伏及以下的设备，其最高工作电压为额定电压的1.15倍，对于330 千伏，500千伏的电压等级的设备，规定为1.1倍。 2）额定电流：断路器长期允许通过的最大工作电流，其各部分的发热 温度不超过允许值 。额定电流的大小决定了断路器的触头结构及导 电部分的截面。
高压断路器的类型
通常可按以下两种方式对开关装置进行分类： 1. 按电压等级分： （1）额定电压大于或等于1kV 的开关设备称为高 压开关。如：断路器、负荷开关、隔离开关、高 压熔断器 （2）额定电压低于1kV的开关设备称为低压开关。 如：自动空气开关、接触器、磁力起动器、闸刀 开关、低压熔断器
真空断路器
真空断路器的基本结构
真空断路器的基本结构是由导电部分、绝缘支持件、底座、真空灭孤 室、操动机构和传动部分等所组成。它分为固定式和手车式两种。 真空断路器与操动机构有两种布置方式，即前后布置和上下布置。前 后布置时，操动机构在前，真空灭弧室在后，通过转轴拐臂等部件实 现联动操作；而上下布置时，真空断路器在上，操动机构在下。 电磁操动机构主要由分、合闸电磁铁、支架和锁扣等部件所组成。 真空灭弧室是真空断路器的灭弧和绝缘部件。主要有动触头、静触头、 动端跑弧面、动端法兰、静端法兰、瓷柱、不锈钢支撑法兰、屏蔽罩、 动静导电杆、玻壳和波纹管等，经过清洗由玻璃封装、真空焊、亚弧 焊、排气等工艺程序处理后封装而成。各主要零部件均密封在玻壳中， 玻壳不仅通过动静法兰起到密封作用，还能起到绝缘作用。波纹管系 一动态密封的弹性元件，通过真空灭弧室在操动机构的作用下可完成 分合闸动作，而又不会破坏其真空度。真空灭弧室制造成一个整体， 不能拆装，损坏后应整体更换。
简述低压断路器的功能,结构和保护作用
简述低压断路器的功能,结构和保护作用
低压断路器是一种电器，用于在电路中断电故障时，断开电路以保护电气设备和电路不受损坏。
其功能主要包括：
1. 断开电路：低压断路器能够快速从接通状态切断电路，以防止电流过载或短路造成的损坏。
2. 遮断弧：低压断路器能够在切断电路时，迅速熄灭电弧，以避免电弧对设备和人员的伤害。
3. 隔离电气设备：低压断路器在切断电路时，能够隔离故障设备，确保其他设备正常运行。
低压断路器的结构一般包括开关、熔断器或电子保护装置、过载保护装置、短路保护装置和电弧消光装置等。
其中，开关负责手动控制电路的开关机，熔断器或电子保护装置负责检测电流异常并切断电路，过载保护装置用于保护电气设备避免电流过载，短路保护装置用于保护电路在短路时不受损坏，电弧消光装置则用于快速熄灭电弧。
低压断路器的保护作用包括：
1. 过载保护：低压断路器能够检测电路中的过载电流，并在设定的时间内切断电路，以避免电设备因过载而烧坏。
2. 短路保护：低压断路器能够检测电路中的短路电流，并迅速切断电路，以防止电路发生严重故障和设备受损。
3. 故障隔离：低压断路器能够隔离故障设备，保护其他电气设备免受故障的影响。
总之，低压断路器是一种功能强大的电器，能够快速切断电路，保护电气设备和电路不受损坏，并确保电路正常运行。
断路器的功能
断路器的功能
断路器是一种用于保护电路免受过载、短路等故障的电气设备。
它能够自动切断电路，起到保护电器设备和人身安全的作用。
断路器具有以下主要功能：
1. 过载保护：当电路负载超过设定的额定电流时，断路器能够自动切断电路，防止过载造成的设备损坏和火灾风险。
对于长时间的过载，断路器可以通过加大保护设定值或调整时间延迟来适应不同的负载。
2. 短路保护：当电路发生短路故障时，电流会迅速增大，可能引发灼烧、火花和火灾等危险，断路器能够立即切断电路，起到短路保护的作用。
断路器对于短路故障的响应速度是毫秒级的，可以有效保护电器设备和线路免受损坏。
3. 接地保护：有些断路器还具有接地保护功能。
当电路发生接地故障时，如设备外壳接触到带电零线或地线，会产生接地电流，断路器能够感知这一电流异常并迅速切断电路，防止电流通过人体产生触电危险。
4. 远程控制和监控：现代断路器通常具有远程控制和监控功能。
通过电气信号或网络通讯，可以远程操作断路器的开关状态和保护参数，便于监测电路状态和故障诊断。
5. 隔离开关：断路器通常也作为一种隔离开关使用。
在维修或检修电器设备时，可以将断路器打到切断位置，从而将电器设备与电源隔离，确保安全维护。
总之，断路器通过自动切断电路来保护电器设备和人身安全，具有过载保护、短路保护、接地保护、隔离开关等功能。
在各种电气系统中起到重要作用，成为提供电力安全的必备设备。
断路器的作用及其工作原理
断路器的作用及其工作原理断路器是一种开关装置。
可以开断、承载、关合正常回路或异常回路下的电流。
按其使用范围，断路器可分为低压类型和高压类型，两者之间的界线划分，其实是比较模糊的。
断路器在生活中被广泛的使用，必不可少。
下面小编就给大家仔细介绍一下，断路器的作用，及其工作原理。
断路器的作用1、目前市面上有一种断路器，带隔离功能，可以把普通断路器与隔离开关的功能二合一。
同时还能够体态隔离开关，其实隔离开关通常是不可以带负荷操作的，而断路器却有短路，过载保护，欠压等一些保护功能。
2、通常用于经常开断负荷的电机、大容量的变压器、变电站，具有着强大的分断事故负荷能力，可以和各种继电保护配合，有效的起到保护电气设备或线路的作用。
3、断路器通常用于低压的照明、动力部分，能够自动切断电路。
同时还有过载与短路保护等多个功能，可一旦下端的负载有问题需要维修，而断路器的爬电距离是不够的。
断路器的工作原理1、断路器是由外壳、脱扣器、触头系统、操作机构、灭弧系统组构而成的。
当发生短路时，大电流（一般处在10到12倍）所产生的磁场，会克服反力弹簧，从而让脱扣器拉动操作机构，让开关迅速跳闸。
而当电量过载、电流变大使，发热量加剧，双金属片会变形到一定的程度，从而推动机构动作（当电流越大时，动作的时间也就越短）。
2、而电子型的断路器，会运用互感器来采集各相电流大小，与设定值比较，当电流异常的时候，微处理器会发出信号，让电子脱扣器来带动操作机构动作。
3、低压类型的断路器，还被叫作自动空气开关，其主触点是靠手动操作或电动合闸的，能够分断和接通负载电路，也能够控制不频繁起动的电动机。
功能相当于过电流继电器、闸刀开关、失压继电器、漏电保护器、热继电器等电器部分的全部功能总和，是低压配电网中一种重要的保护电器。
断路器。
断路器工作原理及作用
断路器工作原理及作用
断路器是一种电气保护设备，主要作用是在电路中检测电流异常，并在电流超过设定值时迅速切断电路，以防止电气设备过载、短路、接地故障等引起的事故。
断路器的工作原理基于热磁性原理，通常由热元件和磁元件组成。
热元件采用双金属结构，当电路中通过的电流超过额定值时，热元件的温度会升高，使得双金属弯曲弯折，从而使动作装置触发打开动作，切断电路。
磁元件则利用电流通过线圈产生的磁场效应，在短路情况下磁元件会感应出较大的电流，使得磁场加强，从而触发动作装置打开断路器。
断路器通常具有以下作用：
1. 过载保护：当电路中的电流超过额定值时，断路器会立即切断电路，避免电气设备过载损坏。
2. 短路保护：在电路出现短路情况时，断路器能够迅速切断电路，以防止短路电流造成火灾、设备损坏等危险。
3. 接地保护：当电气设备出现接地故障时，断路器能够感应到故障电流，并迅速切断电路，确保人身和设备安全。
4. 控制电路开关：断路器也可以用于手动控制电路的开关，方便对电路进行调试、维修或切断。
总的来说，断路器通过检测电流异常并快速切断电路，起到保护电气设备和人身安全的作用。
电力系统中的断路器作用解析
电力系统中的断路器作用解析电力系统是现代社会的重要基础设施之一，而断路器则是电力系统中起着关键作用的设备之一。
本文将分析断路器在电力系统中的作用，以及其工作原理和分类。
一、断路器的作用断路器是一种用来隔离、连接和保护电力设备的开关装置。
它的主要作用有以下几个方面：1. 过载保护：在电力系统中，由于负荷增加或其他原因，电流可能会超过设备的额定工作电流，造成设备过载。
断路器能够根据电流大小自动切断电路，从而保护设备不受过载损坏。
2. 短路保护：短路是指电路中两个电极之间发生导体接触，形成低阻抗路径，导致电流急剧增加。
断路器可感应到短路产生的大电流，并迅速切断电路，防止设备受到损坏。
3. 隔离功能：为了维护和检修电力设备，需要将设备与电源隔离。
断路器能够切断电路，使设备与电源完全隔离，确保操作人员的安全。
4. 控制开关：断路器还可以作为电力系统中的控制开关，控制电路的连接和切断，调节电力系统的运行状态。
二、断路器的工作原理断路器的工作原理主要包括电磁吸合原理和电磁助力原理。
1. 电磁吸合原理：当电流通过断路器线圈时，产生的电磁力将使得触头和动触头吸合，电路通断。
当电流超过额定值时，电磁力增大，断路器会切断电路，实现过载保护和短路保护。
2. 电磁助力原理：在断路器发生过载或短路时，电流会通过电磁元件产生电磁场，形成电磁助力，使得断路器的触头迅速分离，断开电路，切断电流。
三、断路器的分类根据断路器的不同特点和用途，可以将其分为以下几类：1. 高压断路器：用于电力系统中的高压电路，能够承受较高的电压和电流，实现对高压电路的过载和短路保护。
2. 中压断路器：用于中压电路的保护，通常应用于工矿企业和配电系统，能够快速切断电路，起到保护设备和人身安全的作用。
3. 低压断路器：主要用于低压电路中，例如家庭用电、办公室等地方的电气保护，能够切断电路，防止过载和短路发生。
4. 直流断路器：用于直流电路中，与交流断路器功能类似，可以实现对直流电路的保护。
断路器的原理及作用介绍
断路器的原理及作用介绍
概述
断路器是一种能够自动切断电路的保护设备，可在电路发生短路、过载、地震等异常情况时及时切断电路，以起到保护电器设备和人身安全的作用。
原理
断路器的原理是通过热力保护和电磁保护两种方式实现的。
热力保护原理
热力保护原理是利用电路中通过断路器的电流产生的热量来保护电器设备。
当电路中的电流超过断路器的额定电流时，电路中的电导体会因过载而发热，断路器中的热丝也会随之发热，当热丝温度达到一定程度时，热丝就会弯曲触碰断路器的触点，把电路切断。
这种方式适用于小型断路器。
电磁保护原理
电磁保护原理是通过断路器中的磁力来保护电器设备。
当电路中的电流超过断路器的额定电流时，断路器中的线圈会发生磁场变化，使断路器内磁芯上的钢片吸引，吸引力越大，断路器的触点就越容易被带动，使电路切断。
这种方式适用于中型和大型断路器。
作用
断路器的作用主要是保护电器设备和人身安全，具体表现如下：
保护电器设备
当电路中的电流超载或发生短路时，断路器能够及时切断电路，保护电器设备免于损坏甚至是火灾等严重事故的发生。
保护人身安全
断路器在电路异常情况下能够及时切断电路，防止电器设备对人身造成伤害。
方便操作
断路器可手动或自动操作，使操作更加方便简单。
总结
断路器是一种重要的保护电器设备和人身安全的保护设备，是电气系统中不可或缺的一部分。
通过热力保护和电磁保护两种方式实现断电器的自动切断功能，具有保护电器设备、保护人身安全和方便操作等优点。
断路器的几大功能
断路器的几大功能：∙A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
∙B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
∙C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。
1P断路器与DPN断路器的区别：1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
请点击这里查看颜色编号，深色需额外付费。
2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
漏电保护器：实际上是指带漏电保护装置的断路器（如图所示），作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。
常见的配置方法：PDN(双进双出）PDN(带漏保）一般比较科学的配置方法为：∙总开关一回路∙照明一回路∙客厅、卧室地插座一回路∙厨房、卫生间高插座一回路∙柜空调一回路∙挂壁空调一路（各一路）看有几个房间就有几个回路∙例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。
注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。
配电箱的规格种类：配电箱的规格有15 18位，20位，24位。
一位等于一个1P断路器或一个DPN断路器的宽度(18毫米)单极漏保（45毫米）2P(36mm) 2P带漏保（65mm)科信监理：舒城南溪丽城监理项目部2013.1.4.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器作用:1.正常情况下接通和断开高压电路中的空载及负荷电流.2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行.其实断路器就是一种开关,它和其他普通开关的不同点主要在:1.适用电压等级高2.灭弧介质及方式,有真空,少油,多油及六氟化硫等等3.灭弧能力强,效果好.一般情况下断路器本身不存在润滑方面的问题,需要润滑的常常是它的操动机构热继电器作用：热继电器的作用是电动机过负荷时自动切断电源，热继电器的构造是两片膨胀系数不同的金属片构成，电流过大时膨胀系数大的先膨胀，起到切断电源的作用。
热继电器动作后有人工复位和自动复位。
熔断器作用：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。
若电路中正确地安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用如果电路中安装了断路器就可以不用熔断器，热继电器需要与交流接触器配合使用，因过载时热继电器上的触点断开切断控制回路，目前熔断器一般多用于控制回路。
断路器:断路器是控制电气回路的分合开关，若以空气为灭弧介质的称空气断路器（开关）、若以SF6气体为灭弧介质的称六氟化硫断路器（开关）。
断路器一般以额定电流（负荷）选择，做为电气回路的总开关使用。
漏电保护器和漏电保护开关：漏电保护器和漏电保护开关：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。
如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。
如图是一个漏电保护器，因为它并没有手动关断和合上的机构。
判定是否漏电的的原理依据是：流进和流出开关的电流必须相等，否则就判定为漏电。
当漏电电流达到和超过一定的程度时，产生保护动作----跳闸。
判定的阈值是可以设定的，因为电路就是我们设计的。
只是应用时要根据不同的场合，选用不同灵敏度的保护器。
如果是用于人身安全保护为目的，则漏电电流小于30mA，视为安全，如大于30mA，则视为不安全，将产生保护动作。
漏电保护的额定电流30mA 的漏电保护器或保护开关，属于同敏度漏电保护器或保护开关。
其生产保护动作时间还应在0.1秒以内。
这两个参数的选择主要依据是：30mA：人体的感知电流----男为1.1mA女为0.7mA；摆脱电流男为16mA女为10.5mA，儿童要较成人为小；在较短时间内危及生命的电流是致使电流，从两个方面理解----一是电流达到50mA就会引起心室颤动，有生命危险，而100mA以上的电流则中心将人致死，30mA以下暂时不会有生命危险。
0.1秒：人的心脏每收缩扩张一次有0.1秒的间歇，而在这0.1秒内，心脏对电流最敏感，若电流在这一瞬间通过心脏，即使电流较小，也会引起心脏颤动，造成危险。
本图虽然是三相四线的漏电保护器原理，对于单相电源，也同样是适用的。
但必须注意，通常的漏电保护开关或漏电保护器只适用于工频电源，对其它电源，如直流电源、高频电源是不适用的，千万不能乱用。
见上传附件：漏电保护器原理图漏电保护器的动作电流：对测量漏电保护器的动作电流，为选用上方便，可参照下列经验公式选用。
设触电保护装置动作电流是I△，电路的实际最大供电电流为IH，则对居民用电和照明电路的单相电路可按下式选用I△=IH/2000。
对三相三线或三相四线的动力线路及动力与照明混合线路可按下列选用：I △≥IH/1000负荷开关和断路器及隔离开关的区别负荷开关是可以带负荷分断的，有自灭弧功能。
隔离开关一般是不能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。
负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。
隔离开关不具备保护功能，负荷开关有过载保护的功能。
负荷开关和熔断器的组合电器能自动跳闸，具备断路器的部分功能。
而断路器可具有短路保护、过载保护、漏电保护等功能。
负荷开关和断路器的本质区别就是他们的开断容量不同，断路器的开断容量可以在制造过程中做的很高但是负荷开关的开断容量是有限的。
负荷开关的保护一般是加熔断器保护，只有速断和过流。
断路器主要是依靠加电流互感器配合二次设备来保护。
负荷开关主要用在开闭所和容量不大的配电变压器（<800KVA).断路器主要用在经常开断负荷的电机和大容量的变压器以及变电站里.负荷开关是可以分断正常负荷电流，具有一定的灭弧能力；隔离开关不具备任何分断能力，只能在没有任何负荷电流的情况下开断，起到隔离电气的作用，他一般装在负荷开关或断路器的两端，起到检修负荷开关或断路器时隔离电气的作用；断路器具有分断事故负荷的作用，与各种继电保护配合，起到保护电气设备或线路的作用；隔离开关是在断开位置满足隔离要求的开关，负荷开关是能分断正常负荷电流的开关.断路器是具有过载、短路和欠电压保护的保护电器隔离开关又叫检修开关，是检修时有一个明显的断开点；它只可以断开小电流，一般来说不允许带负荷拉隔离。
断路器一般用在低压的照明，动力部分，可以起到自动切断电路的作用，而隔离开关是用在高压部分的，在变电所，高压进线先进隔离开关，然后接到变压器的一次侧，这样可以实现控制高压进线通、断的功能。
隔离开关是在电气线路中起到一个明显断开点的作用,就是电气隔离，用于保证电气检修时的安全。
在故障时不能动作，对线路和设备没保护作用。
断路器有过载和短路保护等许多功能,可一但下端的负载有问题需要维修是,隔离开关起到电气隔离的作用.而断路器的爬电距离不够.现在有一种带隔离功能的断路器，是将普通断路器和隔离开关的功能二合一。
带有隔离功能的断路器也可以体态隔离开关,只要你不怕钱多烧的就行,其实隔离开关一般是不能带负荷操作的.而断路器却有短路,过载保护,欠压等等保护功能.而隔离开关不只是用在高压处,低压处也有很多有用隔离开关的.为了检修,事故切除等等.要注意的一点是,送电时要先合隔离开关后合断路器,断电时要先断断路器后断隔离开关.总之是为了不带负荷操作.所以用倒闸的顺序.隔离开关是为检修而准备的，断路器是为保护而准备的。
换句话说，隔离开关你看到开关分闸了，那它就一定分闸了（机械设计上保证其唯一的确定性）；普通断路器你看到开关分闸了，有可能因为断路器的内部故障等原因而没有断开回路，此时你如果检修下端设备就有可能触电。
施耐德等断路器是带隔离功能的断路器，在其标牌上的符号与普通断路器是有区别的。
带隔离功能的断路器在其样本上都会说明。
电气间隙----不同电位的两导电部件间的空间直线距离.[IVE441-17-31]隔离距离----满足对隔离器的安全要求所规定的断开触头间的电气间隙.[IV E441-17-35]爬电距离----不同电位的两导电部件之间沿绝缘材料表面的最短距离.(两绝缘材料之间的接合处亦被视为上述表面)[IVE471-01-08]低压断路器附件的功能及应用一、引言低压断路器分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有DWl5、DWl6、DWl7(ME)、DW45等系列，塑壳断路器主要生产有DZ20、CMl、TM30等系列。
断路器都是由本体和附件组成。
本体是不带任何附件，但能确保顺利合、分电路，并且有在电路或设备发生过载、短路等事故时，自动切断故障的功能，而附件作为断路器功能的派生补充，为断路器增加了控制手段和扩大保护功能，使断路器的使用范围更广、保护功能更齐全、操作和安装方式更多。
目前断路器附件已成为断路器不可分割的一个重要部分。
但附件并不是越齐全越好，这就要根据具体的控制线路和保护线路来合理地应用附件，避免造成不必要的浪费，同时要分清电压等级，交流或直流，辅助触头的对数等，如应用不当，不但不起保护作用，而且还会造成很大的经济损失。
下面对断路器的附件功能和应用进行分析，使用户在应用断路器附件时有所帮助。
二、内部附件1．辅助触头；与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。
万能式断路器有六对触头(三常开、三常闭)，DW45有八对触头(四常开、四常闭)。
塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。
操作性能次数与断路器的操作性能总次数相同。
2．报警触头：用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。
由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。
报警触头的工作电流一般不会超过1A。
3．分励脱扣器：是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。
分励脱扣器是一种远距离操纵分闸的附件。
当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠分断断路器。
分励脱扣器是短时工作制，线圈通电时间一般不能超过1s，否则线会被烧毁。
塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按钮，分励线圈始终不再通电就避免了线圈烧损情况的产生。
当断路器再扣合闸后，微动开关重新处于常闭位置。
但万能式DW45产品在出厂时要由用户在使用时在分励脱扣器线圈之前串联一组常开触头。
4．欠电压脱扣器：欠电压脱扣器是在它的端电压降至某一规定范围时，使断路器有延时或无延时断开的一种脱扣器，当电源电压下降(甚至缓慢下降)到额定工作电压的70％至35％范围内，欠电压脱扣器应运作，欠电压脱扣器在电源电压等于脱扣器额定工作电压的35％时，欠电压脱扣器应能防止断路器闭全；电源电压等于或大于85％欠电压脱扣器的额定工作电压时，在热态条件下，应能保证断路器可靠闭合。
因此，当受保护电路中电源电压发生一定的电压降时，能自动断开断路器切断电源，使该断路器以下的负载电器或电气设备免受欠电压的损坏。
使用时，欠电压脱扣器线圈接在断路器电源侧，欠电压脱扣器通电后，断路器才能合闸，否则断路器合不上闸。
三、外部附件1．电动操作机构，是用于远距离自动分闸和合闸断路器的一种附件，电动操作机构有电动机操作机构和电磁铁操作机构两种，电动机操作机构为塑壳式断路器壳架等级额定电流400A及以上断路器和万能式断路器，电磁铁操作机构适用于塑壳断呼器壳架等级额定电流225A及以下断路器，无论是电磁铁或电动机，它们的吸合和转动方向都是相同，仅由电动操作机构内部的凸轮的位置来达到合、分，断路器在用电动机构操作时，在额定控制电压的85％-110％之间的任一电压下，应能保证断路器可靠闭合。
