人工湖土方开挖施工方案-

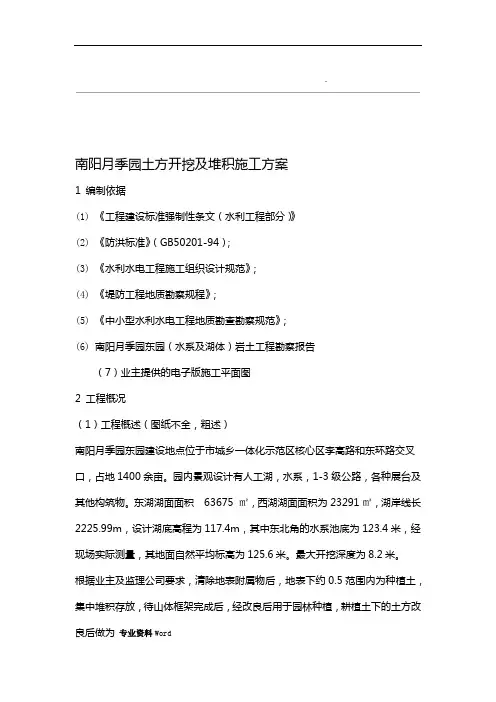

南阳月季园土方开挖及堆积施工方案1 编制依据(1)《工程建设标准强制性条文（水利工程部分）》(2)《防洪标准》（GB50201-94）；(3)《水利水电工程施工组织设计规范》；(4)《堤防工程地质勘察规程》；(5)《中小型水利水电工程地质勘查勘察规范》；(6)南阳月季园东园（水系及湖体）岩土工程勘察报告（7）业主提供的电子版施工平面图2 工程概况（1）工程概述（图纸不全，粗述）南阳月季园东园建设地点位于市城乡一体化示范区核心区李高路和东环路交叉口，占地1400余亩。

园内景观设计有人工湖，水系，1-3级公路，各种展台及其他构筑物。

东湖湖面面积63675 ㎡，西湖湖面面积为23291㎡，湖岸线长2225.99m，设计湖底高程为117.4m，其中东北角的水系池底为123.4米，经现场实际测量，其地面自然平均标高为125.6米。

最大开挖深度为8.2米。

根据业主及监理公司要求，清除地表附属物后，地表下约0.5范围内为种植土，集中堆积存放，待山体框架完成后，经改良后用于园林种植，耕植土下的土方改良后做为山体框架堆积土使用。

根据地质报告，该区域位于南阳市城区东北部冲积平原，地形平坦，地貌形态单一，层耕土地表下20cm以内，层为粉质黏土，具有弱膨胀性，为具有弱膨胀性的黏土。

膨胀率平均值在45-56之间。

根据地质报告，地表下有浅水层，地下常水位为118.6米。

工程区多年平均降水量为826.7㎜，各年的降水量均衡，汛期大多在6，7、8、9,四个月。

由于图纸资料不齐全关于构筑物及道路地基处置，本方案暂不深讨论，待设计资料完善后，根据设计方案另行制定专项施工方案。

（2）开挖工程量及填方工程量该区域土方开挖万m3，依据业主提供的电子版平面图，采用htcad软件计算，我标段共需开挖土方量为余立方米，堆填余立方米，其中耕植土约立方米。

共需外运土方立方米。

根据中信公司施工进度计划要求，土方开挖与堆填共计40天，工期紧，任务重。

开工日期以监理公司下达的开工令为准，拟定开工日期为2017年月日，拟定完成日期为年月日。

3施工程序及部署3.1施工整体部署为了方便管理，我标段将该施工区域划分为9个施工区域(见附图），其中1号区，2号区的北部，5号区，6号区及4号区的局部为堆积区，5号区及2号区的北部作为种植土堆积区。

3号区，4号区的大部，2号区的大部及7号区为开挖区。

整体施工部署如下：施工准备→测量放线→临时施工道路修整→地表物清理→耕植土清理、堆积→挖设排水沟，集水坑→逐层开挖，运输堆积→局部降水（挖至119米高程处）→逐层开挖，运输堆积→下一工序。

开挖顺序：采用4台630反铲挖掘机分别自4号区，3号区的南部开始开挖，自南向北逐层开挖。

3.2施工程序及方法1，施工准备，确保已经配备满足开挖强度的开挖及运输设备，市政施工道路满足使用条件，弃土场已能够使用，开挖料的流向已经规划好。

将实测地形和开挖放样资料报送监理人复核并经批准后，即可进行开挖施工。

2，测量放线，采用全站仪及GPS进行测量放线，控制坐标及高程。

放线完毕，经监理验收合格后方可进入下一道工序。

3，临时施工道路修整由于场地宽广，南阳市近期连连降雨，土壤湿软，大型设备不能进入指定位置，因此，施工前需铺设临时施工道路，详见附图。

4地表物清理，由于现场有拥较多的经济树木，及风景树木，我方将采用人工起树，机械运输的方式，将经济树木，风景树木移植业主指定的位置，根据业主要求，再次栽培。

对于现场无用的草坪，采用50铲车进行集中清理，清理厚度不超过10cm，清理草坪时，切不可过多清理走种植土，此草坪将用汽车运至业主指定的位置，集中统一处理。

对于现场的其他附属物如池塘、大棚、沙场、洗沙设备将由业主处置。

5，耕植土清理堆积；根据业主提供的电子版图纸，我标段需清理堆积的种植土约万立方米，而可用于堆积种植土的5号区域，其面积为平方米，可堆积种植土万余立方米，剩余种植土将堆积于2号区的北部。

对于清理种植土时发现的淤泥土，污染土等不利种植的土壤采用630正铲挖掘机开挖，后八轮运输车清理出现场，清理此类土壤时四周不得小于5米。

根据地质报告，种植土厚约50cm，此类土采用3台50铲车清理堆积，2台50铲车装载，由后八轮运至堆积区。

对于树根、草木植物等以人工配合清挖。

6，明渠及集水坑开挖，为了防止地表水流入基坑内，沿湖区四周明渠，在东西两端设置集水坑，集水坑为3X3X2米，将地表水引致集水坑内，然后有污水泵引致市政渠网。

沿开挖基坑四周设置挡水墙，防止地表水流入基坑，并设置1.2米高防护栏杆。

（详见附图）7，逐层开挖，运输堆积（1）、准备工作确保已经配备满足开挖强度的开挖及运输设备，施工道路满足使用条件，弃土场已能够使用，开挖料的流向已经规划好。

场地清理主要采用推土机集料，装载机装自卸汽车运输到弃土场。

树根、草木植物等以人工配合清挖。

场地清理中如发现文物古迹，立即停止施工，并及时通知监理。

（3）、测量放样；该工程开挖等高线不规则，开挖时配备合格的测量人员、仪器和设备（全站仪、水准仪等），按国家测绘标准和本工程精度要求，建立施工控制网。

开挖施工前，进行原始地形测量剖面的复核检查，将实测地形和开挖放样资料报送监理人复核。

施工时测量队按照施工设计图放样，明确标识开挖区的施工范围、开挖轮廓线、作业高程及桩号等内容。

在开挖过程中，及时校核、测量校正开挖平面的尺寸和标高、控制桩号及边坡坡度，按施工图纸的要求检查开挖边坡的坡度和平整度，发现偏差及时修正。

（4）、土方开挖施工（a）施工程序（b) 施工方法本工程采用干法开挖，结合土层分类，根据设计最深处开挖深至117.4米，开挖最大深度为8.2米，人工湖等高线高差为0.5米，共计8层（湖心区）。

每开挖万一层，预留20cm作为人工开挖修坡，每一层开挖完毕后，测量人及时复核坐标及高程。

最后一次层开挖至湖底标高（预留0.1～0.2m），修整边坡后，湖底用推土机推平人工配合整型，压路机压实至规范要求的压实度。

土方开挖采用挖掘机直接挖装和推土机集土、装载机装土两种作业方法相结合，15T自卸汽车运输的方法进行施工。

土方开挖从上到下水平分段分层依次进行，严禁自下而上或采取倒悬掏底的开挖方法，施工中随时做成一定的坡势，以利排水，开挖过程中应避免边坡稳定范围内形成积水。

湖区土方开挖根据机械配备情况和地质条件合理安排施工时间、开挖段长度、开挖方式，充分准备，精心组织，集中力量进行机械化快速施工，做到“快开挖、早完工”，确保工程质量。

根据湖区设计图纸和现场情况，我标段早其投入3台630正铲挖掘机进行开挖，后期增添2台220正铲挖掘机辅助开挖。

由于工期紧，每台设备配备3名操作手，24小时不停歇。

自湖心区分别向东北，西北设置施工道路，以方便车辆运行，详见附图。

械开挖土方时，接近设计坡面时采用反铲削坡，实际施工的边坡坡度应适当留有人工修坡余量（0.1～0.2m厚），再以人工整修至设计要求的坡度和平整度。

开挖施工中如遇不良地质情况，及时通知监理及业主单位组织现场勘查，如需进行边坡监控，我方根据设计变更通知组织实施。

8 局部降水。

挖至118米后，采用沉井降水，井深5米，井点间距15米，采用4寸水泵排水，集中后集中排入水渠。

9，土方运输堆积，为满足本工程土建施工的需要，在湖区南北向原有的一条乡村公路的基础上，另行增设4条施工道路，增设2条东西向的施工道路，运输车辆重车与空车分开行驶，形成闭合运输线路，详见总体施工道路布置平面图。

挖掘机开挖，每台挖掘机相距40米，运输车站于挖掘机的一侧，挖开后直接装载车辆，切不可超载。

运输过程合理保持车距，自卸后，根据壤改良方案，采用铲车、挖掘机进行土壤改良，改良后由铲车挖掘机翻转、堆积，每层虚铺堆积厚度50cm，采用重型压路机压实，压实后，预留30cm铺设种植土，根据测量人员测定的坐标及高程逐层进行边坡修整。

我标段最大堆积高程为130米，堆积高度为4.4米，可在第二层或第三层用挖掘机转载。

待堆积土框架形成后，根据设计要求覆盖，堆积种植土。

4 施工布置4.1 施工道路布置为满足本工程土建施工的需要，在湖区南北向原有的一条乡村公路的基础上，另行增设4条施工道路，增设2条东西向的施工道路，运输车辆重车与空车分开行驶，形成闭合运输线路，详见总体施工道路布置平面图。

4.2 施工排水、电、通讯布置（一）施工排水1、本工程设计湖底高程为74.03米，开挖深度为6~7.4米，场区地下水埋深6.2~8米，地下水位高程73.4~73.6米，原则上不存在施工降排水问题，但根据设计要求施工前须先挖探坑复测地下水位，如地下水位过高无法直接开挖施工，及时通知监理及业主单位进行设计变更。

2、开挖前提前做好施工排水措施，严禁自流水渗入引起土体坍滑，在开挖前设置坡顶截水沟（截水沟设在开挖开口线外2米，按宽0.8米、深0.6米设计，沟内铺薄膜防止水渗漏），坡顶截水沟接入中万路现有边沟，确保开挖坡面不被冲刷。

3、边坡面的坡脚以及施工场地周边的坡脚，均开挖好沟槽设置排水设施，排水沟顶口宽80㎝，深度低于基坑顶面30㎝，将水引至集水坑处，集水坑每隔50米左右设一个，深度低于基底顶面1米，以及时排除坡底积水，保护边坡坡脚的稳定。

4、对影响施工及危害永久建筑物安全的渗漏水、地下水或泉水，就近开挖积水坑和排水沟槽，并设置足够的排水设备，将水排至坡顶截水沟。

不得将施工水池设置在开挖边坡上部，以防止渗漏水引起的边坡滑动或坍塌。

5、雨天施工时，施工台阶略向外倾斜，以利排水。

在场地开挖过程中，做好临时性地面排水设施，保持必要的地面排水坡度、设置临时坑槽、使用机械排除积水以及开挖排水沟排走雨水和地面积水等；在开挖边坡上遇有地下水渗流时，应在边坡修整前，采取有效的疏导和保护措施。

在多雨时节，考虑在开挖好的湖底设置集水坑，将雨水汇集然后由潜水泵排走。

（二）施工供电工程需要昼夜不停连续施工，夜间施工采用千瓦碘钨灯，设置足够照明，临时用电由业主指定的位置接入，另备两台30千瓦柴油发电机作备用电源。

（三）施工通讯现场移动通信已覆盖，能满足正常工作联系通讯需要，另外所有施工人员配置对讲机以便快捷沟通。

5 开挖进度计划按照合同文件的总进度要求、根据现场实际施工条件，人工湖开挖计划40天内完成，分成三班制作业（昼夜施工）；其中土方开挖量约20万m3，平均开挖强度约为5000m3/日。

6 开挖资源配置6.1 主要施工机械配置人工湖土方开挖施工机械主要为挖掘机和运输车辆，按日开挖强度5700m3进行配置。

装运采用反铲挖掘机PC360进行挖、装，配20T自卸汽车进行运输。

考虑到开挖强度和工作面布置情况，工作时间按35天计、每天实行两班制作业、每班工作8小时的工作制度进行机械设备的配置。

7.1.1挖掘机挖掘机日生产率：1500m3/台班（自然方），每日完成量约5700立方米，则需要挖掘机4台；7.1.2自卸汽车，根据运距及日开挖量，则需要运输20T运输车辆20辆。
