霍尼韦尔VISTA-128BPT250系列报警主机调试指南
霍尼防盗报警VISTA-128BPT

霍尼韦尔安防在中国的领先品牌地位
霍尼韦尔连年获得中国安防市场 多项品牌调查最佳绩效
• 2012年在A & S “中国安防十大品牌”评选中喜获最多奖项,报警/门禁居榜首 • 2011年在A & S “中国安防十大品牌”评选中喜获最多奖项,报警/集成再居榜首 • 2010年在安全&自动化(A&S)“中国安防十大品牌”评选中喜获最多奖项,系统集成 和防盗报警、门禁控制排名第一 • 2009年CPSE安防行业大展首届“全球安防贡献奖 ”授予霍尼韦尔安防集团 • 2006-2008年连续荣登安全&自动化(A&S)中国安防十大品牌集成系统类排名第一 • 2005年安全&自动化(A&S)品牌调查总成绩最佳绩效奖,多个产品线获得6项大奖
14 HONEYWELL - CONFIDENTIAL
File Number
VISTA-128BPT报警主机
15 HONEYWELL - CONFIDENTIAL
File Number
“拳头攻略” — 产品篇
配套展示设备
• Vista-128/250BPT主机 • 6160键盘 • IPM-Vista网络模块 • 4208SN、4193SN总线输入模块 • 4101SN总线输出模块 • Compass遥控编程软件 • Alarm-View报警监控软件 • 需配备USB-RS232转换设备
4293 4193
4208SN—8地址防区 4193SN —双地址防区 4293SN —单地址防区 4297 —总线延伸器
本地声 光警示 电话到 报警中心 串口/网络 系统集成 系统 继电器 时间/区划 管理
19
HONEYWELL - CONFIDENTIAL
霍尼韦尔VISTA-128BPT编程说明(详细对照)

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)五、键盘常见显示中英文对照 (36)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。

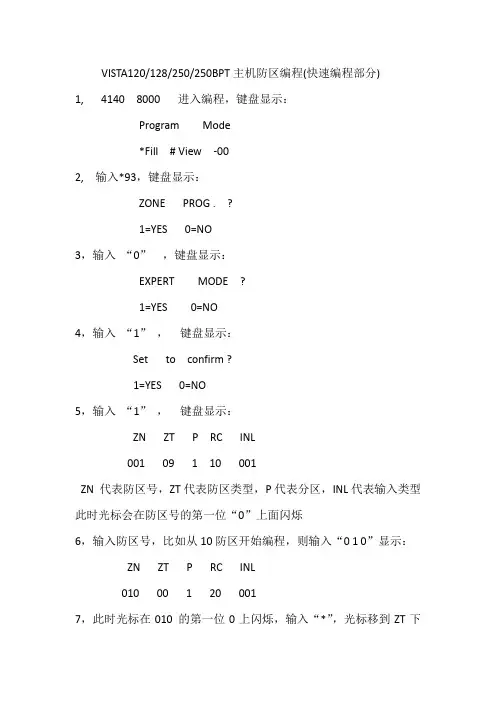

霍尼韦尔VISTA120(128)主机防区快速编程

VISTA120/128/250/250BPT主机防区编程(快速编程部分)1, 4140 8000 进入编程,键盘显示:Program Mode*Fill # View -002, 输入*93,键盘显示:ZONE PROG . ?1=YES 0=NO3,输入“0”,键盘显示:EXPERT MODE ?1=YES 0=NO4,输入“1”,键盘显示:Set to confirm ?1=YES 0=NO5,输入“1”,键盘显示:ZN ZT P RC INL001 09 1 10 001ZN 代表防区号,ZT代表防区类型,P代表分区,INL代表输入类型此时光标会在防区号的第一位“0”上面闪烁6,输入防区号,比如从10防区开始编程,则输入“0 1 0”显示:ZN ZT P RC INL010 00 1 20 0017,此时光标在010 的第一位0上闪烁,输入“*”,光标移到ZT下面00上面,然后输入防区类型,常用的防区类型是即时防区(03)和24小时防区“07”,这里以即时防区为例,输入“03”,键盘显示:ZN ZT P RC INL010 03 1 10 0018,此时光标在“P”下面的1上闪烁,这里代表的是分区的意思,就是说10防区在第一分区里,如果主机划分过子系统,这里需要根据实际情况填写对应的分区号,这里暂时不提,就以一个分区为例,输入“*”“*”(两次*号),光标会移到最右边的001上并在第一位的0上闪烁,这里需要输入的是输入类型,一般是总线输入,总线输入为06,这里输入“0 6 ”(注意是两位数,不要理会001的三位数),输入完之后,键盘显示:ZN ZT P RC INL010 03 1 10 SL19,继续输入“*”“*”“*”(三次*号,120主机为两次),键盘显示:010 Input S/N : LA×××-××××:110,这里就需要输入地址码了,比如地址码为001 5801,直接输入数字即可,输入“0”“0”“1”“5”“8”“0”“1”,注意,输入地址码的时候不可操作过快,尽量输完一个数字,等这个数字显示出来以后再输入下个数字。
霍尼韦尔Vista-128BPT报警主机编程说明(常用版)-工程服务部编辑

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。
霍尼韦尔Vista-128BPT报警主机编程说明(常用版)-工程服务部编辑

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。
功能框图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。

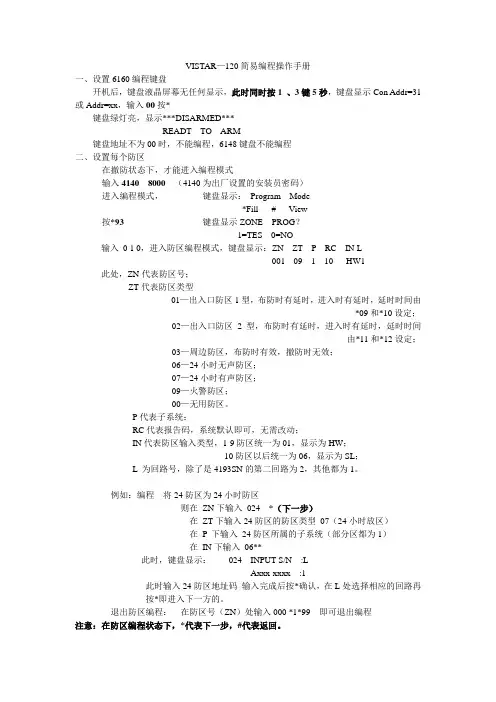

霍尼韦尔报警123VISTA120、250简易操作手册

VISTAR—120简易编程操作手册一、设置6160编程键盘开机后,键盘液晶屏幕无任何显示,此时同时按1 、3键5秒,键盘显示Con Addr=31或Addr=xx,输入00按*键盘绿灯亮,显示***DISARMED***READT TO ARM键盘地址不为00时,不能编程,6148键盘不能编程二、设置每个防区在撤防状态下,才能进入编程模式输入4140 8000(4140为出厂设置的安装员密码)进入编程模式,键盘显示:Program Mode*Fill # View按*93 键盘显示ZONE PROG?1=TES 0=NO输入0 1 0,进入防区编程模式,键盘显示:ZN ZT P RC IN L001 09 1 10 HW1 此处,ZN代表防区号;ZT代表防区类型01—出入口防区1型,布防时有延时,进入时有延时,延时时间由*09和*10设定;02—出入口防区2型,布防时有延时,进入时有延时,延时时间由*11和*12设定;03—周边防区,布防时有效,撤防时无效;06—24小时无声防区;07—24小时有声防区;09—火警防区;00—无用防区。
P代表子系统;RC代表报告码,系统默认即可,无需改动;IN代表防区输入类型,1-9防区统一为01,显示为HW;10防区以后统一为06,显示为SL;L 为回路号,除了是4193SN的第二回路为2,其他都为1。
例如:编程将24防区为24小时防区则在ZN下输入024 *(下一步)在ZT下输入24防区的防区类型07(24小时放区)在P 下输入24防区所属的子系统(部分区都为1)在IN下输入06**此时,键盘显示:024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认,在L处选择相应的回路再按*即进入下一方的。
退出防区编程:在防区号(ZN)处输入000 *1*99 即可退出编程注意:在防区编程状态下,*代表下一步,#代表返回。
三、设置打印机(IP-2000输出)41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码,出厂设置为4140,现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯(READY)亮表示所有防区未被触发,可以外出布防,输入甲级用户密码 2红灯(ARMEO)亮,表示系统外出布防2、撤防系统在布防期间没有报警,输入甲级用户密码1,系统撤防,系统在布防期间发生报警,输入甲级用户密码 1 两遍,3、旁路防区后布防报警系统有时不需要对所有防区布防,这时需要对不设防的防区旁路,对其他防区布防,输入甲级用户密码 6 XXX(防区号)XXX(防区号)``````甲级用户密码 2报警系统有防区未准备(NOT READY)时,可以旁路未准备的防区,对其他防区布防,输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。
霍尼韦尔报警123VISTA120、250简易操作手册

霍尼韦尔报警123VISTA120、250简易操作手册VISTAR—120简易编程操作手册一、设置6160编程键盘开机后,键盘液晶屏幕无任何显示,此时同时按1 、3键5秒,键盘显示Con Addr=31或Addr=xx,输入00按*键盘绿灯亮,显示***DISARMED***READT TO ARM键盘地址不为00时,不能编程,6148键盘不能编程二、设置每个防区在撤防状态下,才能进入编程模式输入4140 8000(4140为出厂设置的安装员密码)进入编程模式,键盘显示:Program Mode*Fill # View按*93 键盘显示ZONE PROG?1=TES 0=NO输入0 1 0,进入防区编程模式,键盘显示:ZN ZT P RC IN L001 09 1 10 HW1 此处,ZN代表防区号;ZT代表防区类型01—出入口防区1型,布防时有延时,进入时有延时,延时时间由*09和*10设定;02—出入口防区2型,布防时有延时,进入时有延时,延时时间由*11和*12设定;03—周边防区,布防时有效,撤防时无效;06—24小时无声防区;07—24小时有声防区;09—火警防区;00—无用防区。
P代表子系统;RC代表报告码,系统默认即可,无需改动;IN代表防区输入类型,1-9防区统一为01,显示为HW;10防区以后统一为06,显示为SL;L 为回路号,除了是4193SN的第二回路为2,其他都为1。
例如:编程将24防区为24小时防区则在ZN下输入024 *(下一步)在ZT下输入24防区的防区类型07(24小时放区)在P 下输入24防区所属的子系统(部分区都为1)在IN下输入06**此时,键盘显示:024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认,在L处选择相应的回路再按*即进入下一方的。
退出防区编程:在防区号(ZN)处输入000 *1*99 即可退出编程注意:在防区编程状态下,*代表下一步,#代表返回。
霍尼韦尔VISTA系列报警主机调试指南

8,防区输入类型编程:总线输入06 。
010 INPUT TYPE Serial Poll 06
9,下面还有3个选项,对于总线地址码编程可以不理会,直接按 ※ 键过去。
010 SMART CONTACT 1=YES 0=NO 0 010 V-PLEX RELAY 1=YES 0=NO 0 010 DOOR # (01-15) 00 010 INPUT S/N :L A 006-5540 : 1
Vista-120/250BP报警主机编程要点
11,出现这个对话框,直接按※键过去。
XMIT TO CONFIRM PRESS ※ TO SKIP 010 ZT P RC IN :L 03 1 20 SL 1S
12,这是总的防区编程显示,确认无误后按※键过去。
(到此为止,一个防区的编程已经完成)
13,进入下一个防区011的编程,可以继续编程, 或者按000退出防区编程。
010 ZONE RESPONSE PERIMETER 03
P RC IN :L 00 0 20 ---- 1
6,输入防区所属子系统号:比如 1
010 PARTITION 1
三.VISTA系列主机键盘操作
Vista-120/250BP报警主机编程要点
7,输入报告码:这里可以按3次 ※ 键跳过去。
010 REPORT CODE 1 st 00 2 nd 00 00
ADDRESS 01-30, 00=QUIT 17
8.输入面 READY TO ARM
123456789
21 22 23 24 25 26 27 28 29 30
J8
网络绿灯 12V+
电源红灯
通讯红灯 电源地
键盘绿线
霍尼韦尔报警123VISTA120、250简易操作手册

VISTAR—120简易编程操作手册一、设置6160编程键盘开机后,键盘液晶屏幕无任何显示,此时同时按1 、3键5秒,键盘显示Con Addr=31或Addr=xx,输入00按*键盘绿灯亮,显示***DISARMED***READT TO ARM键盘地址不为00时,不能编程,6148键盘不能编程二、设置每个防区在撤防状态下,才能进入编程模式输入4140 8000(4140为出厂设置的安装员密码)进入编程模式,键盘显示:Program Mode*Fill # View按*93 键盘显示ZONE PROG?1=TES 0=NO输入0 1 0,进入防区编程模式,键盘显示:ZN ZT P RC IN L001 09 1 10 HW1 此处,ZN代表防区号;ZT代表防区类型01—出入口防区1型,布防时有延时,进入时有延时,延时时间由*09和*10设定;02—出入口防区2型,布防时有延时,进入时有延时,延时时间由*11和*12设定;03—周边防区,布防时有效,撤防时无效;06—24小时无声防区;07—24小时有声防区;09—火警防区;00—无用防区。
P代表子系统;RC代表报告码,系统默认即可,无需改动;IN代表防区输入类型,1-9防区统一为01,显示为HW;10防区以后统一为06,显示为SL;L 为回路号,除了是4193SN的第二回路为2,其他都为1。
例如:编程将24防区为24小时防区则在ZN下输入024 *(下一步)在ZT下输入24防区的防区类型07(24小时放区)在P 下输入24防区所属的子系统(部分区都为1)在IN下输入06**此时,键盘显示:024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认,在L处选择相应的回路再按*即进入下一方的。
退出防区编程:在防区号(ZN)处输入000 *1*99 即可退出编程注意:在防区编程状态下,*代表下一步,#代表返回。
三、设置打印机(IP-2000输出)41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码,出厂设置为4140,现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯(READY)亮表示所有防区未被触发,可以外出布防,输入甲级用户密码 2红灯(ARMEO)亮,表示系统外出布防2、撤防系统在布防期间没有报警,输入甲级用户密码1,系统撤防,系统在布防期间发生报警,输入甲级用户密码 1 两遍,3、旁路防区后布防报警系统有时不需要对所有防区布防,这时需要对不设防的防区旁路,对其他防区布防,输入甲级用户密码 6 XXX(防区号)XXX(防区号)``````甲级用户密码 2报警系统有防区未准备(NOT READY)时,可以旁路未准备的防区,对其他防区布防,输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。
霍尼韦尔VISTA-128BPT250系列报警主机调试指南

VISTA系列报警主机调试指南
霍尼韦尔VISTA-128BPT250系列 报警主机调试指南
(到此为止,一个防区的编程已经完成)
010 INPUT S/N :L A 006-5540 : 2
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程要点
11,出现这个对话框,直接按※键过去。
XMIT TO CONFIRM PRESS ※ TO SKIP
12,这是总的防区编程显示,确认无误后按※键过去。
010 ZT P RC IN :L 03 1 20 SL 1S
(01-15)
00
10,输入防区序列号:
手工ቤተ መጻሕፍቲ ባይዱ入,方法:找到印在地址码模块上的
010 INPUT S/N :L
序列号,直接在键盘输入。(这里以单防区模块4193SN为例) A 006-5540 : 1
注:双防区模块,第一个防区是黄黑, 第二个防区是绿黑,模块可以短接触发入码
模块不用接电阻,对好码以后需要短接,霍保尼持韦防尔区V正I常ST才A能-1撤28布B防P。T250系列 报警主机调试指南
空
16.5V/AC 变压器
+-GY
端子10-22连接8个常规防区。22、 23为防拆防区。常规防区接线距 离只与线路阻抗有关
如有分控键盘,所有键 盘距离之和不超过400 米。其他如继电器模块、 无线设备等连接方法一 样,均连接主机6、7、 8、9端子。
霍尼韦尔Vista BPT报警主机编程说明 常用版 工程服务部编辑

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。
霍尼韦尔VISTA-128 250BPT安装手册(详细对照)

HoneywellVISTA-128BPT/VISTA-250BPT安装手册中安消技术有限公司李林目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)IPM-VISTA SUPER II网络报警模块编程: (33)三、键盘日常使用操作 (37)1.布撤防操作 (37)2.子系统跳转 (37)四、主机常见问题解析 (38)五、键盘常见显示中英文对照表 (40)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K 电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。
VISTA-128BPT简易编程说明书

887
1,426
2,259
465
738
1,189
1,881
399
634
1,021
1,612
349
555
893
1,411
311
494
792
1,253
278
442
713
1,128
253
402
649
1,027
232
369
594
942
215
341
549
869
200
317
509
808
186
296
475
753
175
负载 1.5mA 1.7mA 1.0mA 7.0mA 0.6mA 1.2mA
备注
采用独立供电时 LED 亮时:5.0mA
Honeywell Confidential. For Internal Use Only.
VISTA 128BPT
LP1 LP2 LP8
LE1 LE2 LE8
© 2015 by Honeywell International Inc. All rights reserved.
Honeywell Confidential. For Internal Use Only.
8
© 2015 by Honeywell International Inc. All rights reserved.
Honeywell Confidential. For Internal Use Only.
28
报警系统典型案例介绍---智能楼宇
© 2015 by Honeywell International Inc. All rights reserved.
VISTA-128-250简要说明

电话 线入
16.5V/AC 变压器
所有键盘距离之 和不超过500米。 其他如继电器模 块、无线设备等 连接方法一样
5804
5890
5816
16
霍尼韦尔报警控制主机——VISTA-128BPT总线回路
• 总线回路本身提供最大128mA电流。负载电流越小、总线驱动距离越长 • 采用非屏蔽双绞线。线径越大、总线驱动距离越长。 • 可以采用简洁的星型连接。安装时要注意极性。 • 每个总线设备都有其唯一的地址码供主机识别,不用通过拨码开关设定, 地址码不会重复 。 • 总线长度总和不能超过3658米 (屏蔽线减半)。 • 4297模块可以用来为总线回路提供额外的128mA电流,从而延伸总线回 路长度达到3658米。 并隔离不同区段的总线,避免一个区段的总线短路影 响其它区段; • 一台VISTA-128BPT可以最多并连8个4297模块 (注意:4297 不能串 连)。 • VPlex-VSI 模块可以用来监测V-Plex总线上的故障,点亮LED报告故障, 并隔离该段总线,主机会显示故障地址模块的错误信息。VPlex-VSI的数量 不限,可以串联或并联
最多8条总线 没有 1X 1200bps Compass 1.6 需增加4100SM模块
报警系统简单工作描述
控制主机——对探测器传来的信号进行判断,按预定编程通过相应 设备(键盘、警号、闪灯、电话、网络)做出反应。 探测器——对有效范围内环境随时进行监视,发现异常立即向 控制器发送信号。 电源——向控制器、探测器提供电源,保证系统的正常运行。 键盘——控制主机的输入、输出设备,用于显示状态、操控主机 和向主机输入程序数据。 探测器 控制主机 键盘 通讯模块
表格二 (常用模块的总线负载)
模块 4193SN 4193SNP 4293SN 4101SN 4208SN VPLEX-VSI 负载 1.5mA 1.7mA 1.0mA 7.0mA 0.6mA 1.2mA 采用独立供电时 LED 亮时:5.0mA 备注
VISTA128BPT、250BPT编程说明

按键内容
1 按41408000进入编程
3 按* 93进入防区编程模式
4 按 * * * * 四次
5 按1
6 按 * (默认一号键盘)
7 按*
8 键盘02
9 TYPE 改01
10
11
12 TYPE 改01
13
14 按2****,屏幕显示
15 按00*1*99结束
键盘设置
键盘显示内容
Program Mode *Fill
1 同时按住1和3,界面右下角显示31,这时可以输入键盘号01
CON ADDR=31 输入01
2 同时按住1和3,界面右下角显示31,这时可以输入键盘号02
CON ADDR=31 输入02
设置
内容说明
6160(键盘1),(控制室子系统1内的防区)
左边1指控制的分区(子系统1),9全控 6148(键盘2),(控制室子系统2内的防区)
#View-00
ZONE PROG ?
1=YES 0=NO 0
DEVICE PROG
1=YES 0=NO
DEVICE ADDRESS
01-31, 00=QUIT 01
01 DEVICE TYPE
NOT USED 01
01 CONSOLE PART
.
1
DEVICE ADDRESS
01-31, 00=QUIT 02
02 DEVICE TYPE
NOT USED 01
02 CONSOLE PART
.
2
DEVICE ADDRESS
01-31, 00=QUIT 03
02 DEVICE TYPE
NOT USED O1
02 CONSห้องสมุดไป่ตู้LE PART
霍尼韦尔报警123VISTA120、250简易操作手册

VISTAR—120简易编程操作手册一、设置6160编程键盘开机后,键盘液晶屏幕无任何显示,此时同时按1 、3键5秒,键盘显示Con Addr=31或Addr=xx,输入00按*键盘绿灯亮,显示***DISARMED***READT TO ARM键盘地址不为00时,不能编程,6148键盘不能编程二、设置每个防区在撤防状态下,才能进入编程模式输入4140 8000(4140为出厂设置的安装员密码)进入编程模式,键盘显示:Program Mode*Fill # View按*93 键盘显示ZONE PROG?1=TES 0=NO输入0 1 0,进入防区编程模式,键盘显示:ZN ZT P RC IN L001 09 1 10 HW1 此处,ZN代表防区号;ZT代表防区类型01—出入口防区1型,布防时有延时,进入时有延时,延时时间由*09和*10设定;02—出入口防区2型,布防时有延时,进入时有延时,延时时间由*11和*12设定;03—周边防区,布防时有效,撤防时无效;06—24小时无声防区;07—24小时有声防区;09—火警防区;00—无用防区。
P代表子系统;RC代表报告码,系统默认即可,无需改动;IN代表防区输入类型,1-9防区统一为01,显示为HW;10防区以后统一为06,显示为SL;L 为回路号,除了是4193SN的第二回路为2,其他都为1。
例如:编程将24防区为24小时防区则在ZN下输入024 *(下一步)在ZT下输入24防区的防区类型07(24小时放区)在P 下输入24防区所属的子系统(部分区都为1)在IN下输入06**此时,键盘显示:024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认,在L处选择相应的回路再按*即进入下一方的。
退出防区编程:在防区号(ZN)处输入000 *1*99 即可退出编程注意:在防区编程状态下,*代表下一步,#代表返回。
三、设置打印机(IP-2000输出)41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码,出厂设置为4140,现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯(READY)亮表示所有防区未被触发,可以外出布防,输入甲级用户密码 2红灯(ARMEO)亮,表示系统外出布防2、撤防系统在布防期间没有报警,输入甲级用户密码1,系统撤防,系统在布防期间发生报警,输入甲级用户密码 1 两遍,3、旁路防区后布防报警系统有时不需要对所有防区布防,这时需要对不设防的防区旁路,对其他防区布防,输入甲级用户密码 6 XXX(防区号)XXX(防区号)``````甲级用户密码 2报警系统有防区未准备(NOT READY)时,可以旁路未准备的防区,对其他防区布防,输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
010 INPUT S/N :L A 006-5540 : 2
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程要点
11,出现这个对话框,直接按※键过去。
XMIT TO CONFIRM PRESS ※ TO SKIP
在系统中学习5800系列发射器 的序列号或总线回路上防区的 序列号。
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程要点
1,将VISTA128主机的电源、键盘连接好,防区端子加上2K电阻,
进入数据编程模式(注意:只有6160液晶键盘可以编程):
输入4140 + [8] + [0] + [0] + [0] ,按*93进入菜单编程。
再重复输入一次清除报警记忆。 3,旁路防区 •报警系统有时不需要对所有防区布防,这时需要对不设防的防区旁路,对其他防区布防。 •输入 A级用户密码 6 XXX(防区号) 防区旁路。
注意:撤防后原来的旁路无效。
三.VISTA系列主机键盘操作
Vista-120/250BP第一次使用遇到的问题
新的VISTA128主机连接正确,第一次加电往往键盘没有显示,请做以下工作: 同时按[1] 和 [3]键,键盘会显示31(键盘地址),在30秒内从键盘输入01,键盘就会 正常显示了。 代表意义:更改键盘地址为01默认地址。
总线
探测器1-8防区
12V + -
注:4208SN需要单独供电 每个防区都需要并连一 个10K电阻。
图5
二.设备连接
Vista-128串行打印机和联动模块接线
J8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
12V+
电源地
打印机 黄色 蓝色
红色
黑色/绿色
报警主机
TB4的TXD TB4 CTS/DSR 端子6KEY+ 端子7KEY-
图6
二.设备连接
Vista-128网络接口模块IP-2000接线
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程引导
4.分子系统数据项 :如果划分子系统,进入编程后 A) 按 *91系统将提示输入子系统号码。 B) 输入相应子系统号后开始编程,所有此子系统的数据输完后,自动回到全局 编程,若想在输入完前回到全局编程,输入任意一个*+全局数据项即可。 C) 对每个子系统重复以上编程。
00 0 20 ---- 1
5,输入防区响应类型:比如
03(周边 例:双鉴探测器、红外对射等) 07(24小时 例:紧急按钮、脚挑开关等)
010 ZONE RESPONSE
PERIMETER
03
6,输入防区所属子系统号:比如 1
010 PARTITION 1
三.VISTA系列主机键盘操作
Vista-128/250BP报警主机编程要点
霍尼韦尔 VISTA系列报警主机调试指南
一.设备认识 1.VISTA系列报警主机(VISTA-128\VISTA-250BPT)
一.设备认识 2.VISTA系列报警主机控制键盘(6160)
一.设备认识 2.VISTA系列报警主机总线地址模块
4293SN 停产
4193SN
注:红色圆圈部分为总线地 址模块的地址码,这个地址 码在整个系统中是唯一的且 不可丢失的。
注:前端地址模块编码应抄录一份至中心,以方便主机调试。
四.VISTA系列主机键盘操作
Vista-128/250BPT主机基本操作
1,外出布防 •绿灯(READY)亮:表示所有防区未被触发,可以外出布防,输入
用户密码 2。例如用户密码为1234,外出布防操作为1234 2。 •红灯(ARMEO)亮:表示系统已经进入外出布防。 •绿灯(READY)不亮:表示有防区被触发或线路、地址模块有故障,如果键盘显示
7,输入报告码:这里可以按3次 ※
键跳过去。
010 REPORT CODE 1 st 00 2 nd 00 00
8,防区输入类型编程:总线输入06 。
010 INPUT TYPE
Serial Poll 06
9,下面还有3个选项,对于总线地址码编程可以不理会,直接按 ※ 键过去。
010 SMART CONTACT 1=YES 0=NO 0
5. #93 菜单编程模式: (是很重要的编程)进入数据编程模式后按#93进入。 可完成如下编程:防区编程、报告码编程、描述符编程、设备编程、继电器编程。
主菜单
ZONE PROG? 1 = YES 0 = NO 0
选项
相关编程如下: 防区号 防区反应类型 防区所属子系统号 防区的拨号报告码
输入防区的设备类型(如 RF, 总线类型, 等等)
01-30, 00=QUIT 17
8.输入“00”退出,按“※”再按“1”再按“※ 99”,重启报警主机回到正常待
机界面
READY TO ARM
三.VISTA系列主机键盘操作(开通软件通讯)
总线+(红色)
黄色
总线-(黑色)
4293SN
黑色
注:2根黑线不用区分,任意1根 连接总线负极都可以
总线常闭探测器Fra bibliotek图3二.设备连接
Vista-128地址码模块4193SN接线
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
字段
标题及数据输入
注释
*00
安装员码
这是唯一可以用来在键盘上进入系统编程的密码,
输入4位数, 0-9
若使用*98模式退出,就不能再用此密码进入编 程状态。
该密码只能撤防使用其本身所布的防,即不能撤 防用其它密码布防的系统。
※ 94向前翻页、 ※ 99向后翻页。查看数据:# xx、更改数据: ※ xx
总线+(红色) 总线-(黑色)
4193SN
白色-消防专用 黑色 绿色-防区二 黄色-防区一
总线
图4
二.设备连接
Vista-128地址码模块4208SN接线
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
如有分控键盘,所有键 盘距离之和不超过400 米。其他如继电器模块、 无线设备等连接方法一 样,均连接主机6、7、 8、9端子。
电 话 进 线 4293SN
4193SN
4208SN
图2
二.设备连接
Vista-128地址码模块4293SN接线
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
010 V-PLEX RELAY 1=YES 0=NO 0
010 DOOR #
(01-15)
00
10,输入防区序列号:
手工输入,方法:找到印在地址码模块上的
010 INPUT S/N :L
序列号,直接在键盘输入。(这里以单防区模块4193SN为例) A 006-5540 : 1
注:双防区模块,第一个防区是黄黑, 第二个防区是绿黑,模块可以短接触发入码
12V+ 电源地
网络绿灯 电源红灯
通讯红灯
键盘绿线 键盘黄线
DTR
OUT不接
TB4的 TXD脚
复位按钮
图7
三.VISTA系列主机调试前的准备工作
1,前端设备检查 要求前端设备(探测器、按钮等)处于工作状态。有源探测器应有稳定的供电,
按钮、脚挑等无源设备应处于打开状态。 2,线路检查
要求总线与探测器设备联接可靠,没有断线、短路、强干扰现象。 如果现场采用多总线的“星型”联接方式,那么建议将各条总线逐条联接报警主 机进行测试。 3,主机检查 3.1 主机与键盘、电池等外设联接正常 3.2 上电后主机指示灯、键盘等工作正常
主机有显示之后,如果没有接备用电池,就会发现布防时主机没有反应,这是因为主 机出厂设置低电压不容许布防,如果仍然要布防要做以下工作(慎重考虑):
从键盘输入:4140 8000 ,进入编程后,再输入※ 05 1。 代表意义:电池低电压可以布防。
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程引导
ZONE PROG 1=YES 0=NO
2,这里直接输入 1 ,代表最后记录数据。
SET TO CONFIRM? 1=YES 0=NO
3,输入防区号:010
比如10防区
ENTER ZONE NO 000=QUIT 010
4,可以做的事情:编程防区号、防区响应类型、防区所属子系 统号、防区报告码、防区输入类型、记录地址码序列号。 010 ZT P RC IN :L
图1
二.设备连接
霍尼韦尔报警控制主机——Vista-128BPT常规接线 方式 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
空
16.5V/AC 变压器
+-GY
端子10-22连接8个常规防区。22、 23为防拆防区。常规防区接线距 离只与线路阻抗有关
