减速机速比的选取
行星减速机速比
行星减速机速比

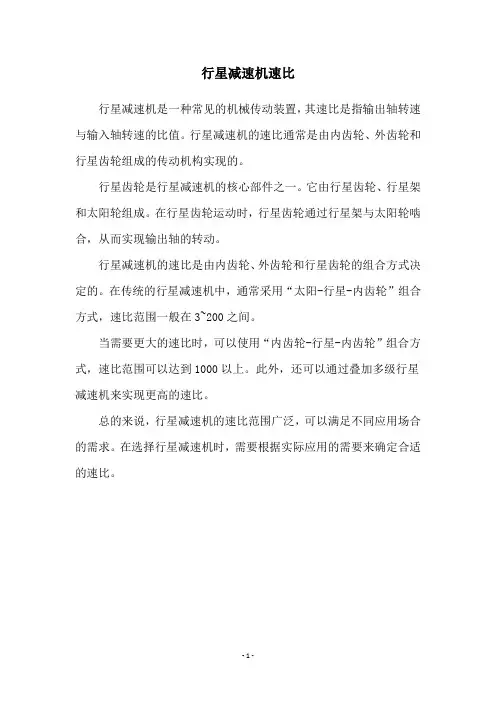

行星减速机是一种常见的机械传动装置，其速比是指输出轴转速与输入轴转速的比值。
行星减速机的速比通常是由内齿轮、外齿轮和行星齿轮组成的传动机构实现的。
行星齿轮是行星减速机的核心部件之一。
它由行星齿轮、行星架和太阳轮组成。
在行星齿轮运动时，行星齿轮通过行星架与太阳轮啮合，从而实现输出轴的转动。
行星减速机的速比是由内齿轮、外齿轮和行星齿轮的组合方式决定的。
在传统的行星减速机中，通常采用“太阳-行星-内齿轮”组合方式，速比范围一般在3~200之间。
当需要更大的速比时，可以使用“内齿轮-行星-内齿轮”组合方式，速比范围可以达到1000以上。
此外，还可以通过叠加多级行星减速机来实现更高的速比。
总的来说，行星减速机的速比范围广泛，可以满足不同应用场合的需求。
在选择行星减速机时，需要根据实际应用的需要来确定合适的速比。
- 1 -。
电机减速器的选型计算实例
电机减速器的选型计算实例集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电机减速机的选型计算1参数要求配重300kg，副屏重量为500kg，初选链轮的分度圆直径为164.09mm，链轮齿数为27，（详见misimi手册P1145。
副屏移动的最大速度为0.5m/s,加速时间为1s。
根据移动屏实际的受力状况，将模型简化为：物体在竖直方向上受到的合力为：其中：所以：合力产生的力矩：其中：r为链轮的半径链轮的转速为：2减速机的选型速比的确定：初选电机的额定转速为3000r/min初选减速器的速比为50，减速器的输出扭矩由上面计算可知：193.6262Nm3电机的选型传动方式为电机—减速机—齿轮-链轮-链条传动，将每一级的效率初定位为0.9，则电机的扭矩为：初选电机为松下，3000r/min，额定扭矩为：9.55Nm，功率3kw转子转动惯量为7.85X10-4kgm2带制动器编码器，减速器为台湾行星减速器，速比为50，额定扭矩为650NM 4惯量匹配负载的转动惯量为：转换到电机轴的转动惯量为：惯量比为：电机选型手册要求惯量比小于15，故所选电机减速器满足要求减速机扭矩计算方法：速比=电机输出转数÷减速机输出("速比"也称"传动比")知道电机功率和速比及，求减速机扭矩如下公式：减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数。
减速机常用速比
减速机常用速比减速机是一种机械传动设备，可将电动机高速旋转的输出轴转速减少，用于驱动负载设备的需求。
减速机通常由输入轴、输出轴、减速器和一些辅助设备组成。
其中减速器是减速机的核心部件，主要是通过传递力和能量来实现输出轴的减速效果。
减速器的基础结构是每个时代减速器常常用到的构造，但是每个时代减速器的内部结构细节却有所不同。
同时，减速机的速比对于减速机的工作效果以及应用方式具有非常重要的影响，在减速机的选择和使用时需要了解减速机速比的相关知识。
本文将讲述减速机常用的速比以及其应用及其特点。
速比是一个很重要的减速机参数，它描述输入轴转速与输出轴转速之间的关系。
速比越大，输出轴的转速越低，这就使得减速机能适应更多种类型的负载和应用场景，如机械加工、输送装置、运输设备等。
常见的减速机速比分为单级、多级和组合速比。
单级速比通常用于对速度要求不高的应用场景。
单级减速机的速比通常低于10，由于转矩的增大，所以可以获得更高的输出扭矩。
单级减速机的体积小、重量轻、结构简单，维护方便，使用寿命长等优点，广泛地应用于医疗器械、纺织机械、食品机械等行业。
多级速比通常用于需要将高速电动机转矩转换成高扭矩的输出力矩的应用场景。
多级减速机的速比通常大于10，而且能够提供更高的输出扭矩。
多级减速机的结构复杂，但是能够应对更高的负载和输出扭矩需求，通常应用于自动化生产设备、工业生产线设备、工程机械等行业。
组合速比通常用于对速度和扭矩要求比较高的应用场景。
组合减速机通常是将不同的速比组合在一起，能够同时兼顾速度和扭矩，广泛应用于船舶、火车、起重机等领域。
除了单级、多级和组合速比，减速机的速比还包括定量/变量速比、单向/双向速比和减速电机和变频电机的速比等。
定量速比和变量速比是指在一定范围内输出转速和扭矩的变化。
定量速比输出转速和扭矩相对恒定，常用于需要输出比较稳定的工作场景，如输送机和其他流程性设备。
变量速比的输出转速和扭矩是随着输入参数的变化而变化的，通常应用于工作需要频繁变化的应用场景。
500减速机速比表
500减速机速比表摘要：一、引言二、500减速机速比表的概述1.定义与作用2.分类与结构三、500减速机速比表的选择与应用1.速比计算2.适用场景3.注意事项四、500减速机速比表的维护与故障排查1.维护方法2.故障现象及处理五、结论正文：一、引言随着现代工业的快速发展，减速机在各行各业中得到了广泛的应用。
其中，500减速机作为一种常见的减速装置，凭借其高效率、高性能、低噪音等优点，受到了众多用户的一致好评。
本文将详细介绍500减速机速比表的相关知识，包括其定义、分类、选择与应用、维护及故障排查等方面，以期为广大用户提供实用的参考。
二、500减速机速比表的概述1.定义与作用500减速机速比表，是指一种用以表示减速机输出轴转速与输入轴转速之比的表格。
其作用在于为用户提供了在不同速比下，减速机的性能参数，以便于用户根据实际需求选择合适的减速机。
2.分类与结构500减速机速比表主要分为两类：一类是固定速比表，表示减速机在一定范围内具有固定速比；另一类是可调速比表，表示减速机在不同范围内可调速比。
结构方面，500减速机速比表通常包括以下几个部分：（1）输入轴转速（2）输出轴转速（3）速比（4）扭矩（5）功率三、500减速机速比表的选择与应用1.速比计算用户在选择500减速机速比表时，需根据实际需求计算所需的速比。
一般来说，速比的计算公式为：速比= 输出轴转速/ 输入轴转速2.适用场景500减速机速比表适用于需要调整转速、增加扭矩、降低噪音等场景。
在实际应用中，用户可根据需求选择合适的速比，以满足不同的工作要求。
3.注意事项选择500减速机速比表时，应注意以下几点：（1）根据实际工况，选择合适的速比范围。
（2）考虑减速机的负载能力，确保其在工作中不会出现过载现象。
（3）注意减速机的噪音、振动等性能指标，以保证工作环境的舒适度。
四、500减速机速比表的维护与故障排查1.维护方法为确保500减速机速比表的正常运行，用户需定期进行维护。
rv减速机速比计算
rv减速机速比计算

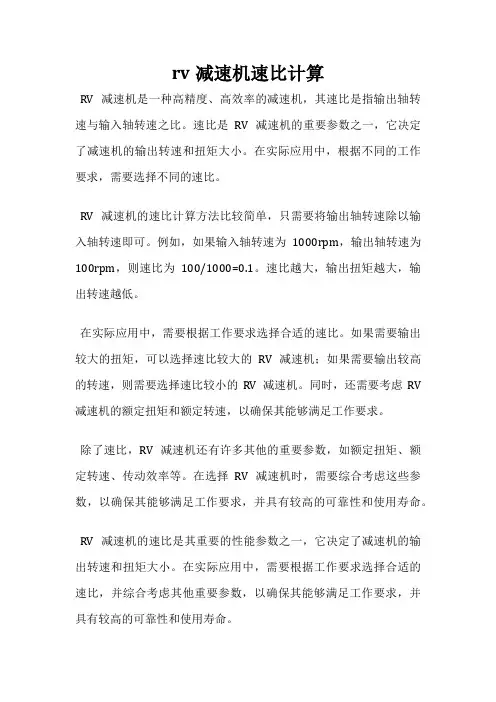

RV减速机是一种高精度、高效率的减速机，其速比是指输出轴转速与输入轴转速之比。
速比是RV减速机的重要参数之一，它决定了减速机的输出转速和扭矩大小。
在实际应用中，根据不同的工作要求，需要选择不同的速比。
RV减速机的速比计算方法比较简单，只需要将输出轴转速除以输入轴转速即可。
例如，如果输入轴转速为1000rpm，输出轴转速为100rpm，则速比为100/1000=0.1。
速比越大，输出扭矩越大，输出转速越低。
在实际应用中，需要根据工作要求选择合适的速比。
如果需要输出较大的扭矩，可以选择速比较大的RV减速机；如果需要输出较高的转速，则需要选择速比较小的RV减速机。
同时，还需要考虑RV 减速机的额定扭矩和额定转速，以确保其能够满足工作要求。
除了速比，RV减速机还有许多其他的重要参数，如额定扭矩、额定转速、传动效率等。
在选择RV减速机时，需要综合考虑这些参数，以确保其能够满足工作要求，并具有较高的可靠性和使用寿命。
RV减速机的速比是其重要的性能参数之一，它决定了减速机的输出转速和扭矩大小。
在实际应用中，需要根据工作要求选择合适的速比，并综合考虑其他重要参数，以确保其能够满足工作要求，并具有较高的可靠性和使用寿命。
电机减速器的选型计算实例 (1)
电机减速机的选型计算
1参数要求
（详见misimi 配重300kg，副屏重量为500kg，初选链轮的分度圆直径为，链轮齿数为27，
手册P1145。
副屏移动的最大速度为s,加速时间为1s。
根据移动屏实际的受力状况，将模型简化为：
物体在竖直方向上受到的合力为：
其中：
所以：
合力产生的力矩：
其中：r为链轮的半径
链轮的转速为：
2减速机的选型
速比的确定：
初选电机的额定转速为3000r/min
初选减速器的速比为50，减速器的输出扭矩由上面计算可知：
3电机的选型
传动方式为电机—减速机—齿轮-链轮-链条传动，将每一级的效率初定位为，则电机
的扭矩为：
初选电机为松下，3000r/min，额定扭矩为：，功率3kw转子转动惯量为带制动器编码器，减速器为台湾行星减速器，速比为50，额定扭矩为650NM
4惯量匹配
负载的转动惯量为：
转换到电机轴的转动惯量为：
惯量比为：
电机选型手册要求惯量比小于15，故所选电机减速器满足要求
减速机扭矩计算方法：
速比=电机输出转数÷减速机输出
("速比"也称"传动比") 知道电机功率和速比及，求减速机扭矩如下公式：
减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数
知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：
电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数。
减速机选型条件参考
减速机选型条件参考为了选到最合适的减速电机，有必要了解该减速电机所驱动机器的详尽技术特性，就必须确定一个使用系数fB。
使用系数fB。
减速电机的选用首先应确定以下技术参数：每天工作小时数；每小时起停次数；每小时运转周期；可靠度要求；工作机转矩T工作机；输出转速n出；载荷类型；环境温度；现场散热条件；减速机通常是根据恒转矩、起停不频繁及常温的情况设计的。
其许用输出转矩T由下式确定：T=T出X fB 使用系数T出————减速电机输出转矩fB————减速电机使用系数传动比i i=n入/ n出电机功率P(kw) P=T出* n出/ 9550 * η 输出转矩T出（N.m）T出=9550* P*η/n出式中：n入——输入转速η——减速机的传动效率在选用减速电机时，根据不同的工况，必须同时满足以下条件：1、T出≥T工作机2、T=fB总*T工作机式中：fB总——总的使用系数，fB总=fB*fB1*KR*KW fB——载荷特性系数，KR——可靠度系数fB1——环境温度系数；减速机扭矩计算公式:速比=电机输出转数÷减速机输出转数("速比"也称"传动比")1.知道电机功率和速比及使用系数，求减速机扭矩如下公式：减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数2.知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数减速器是指原动机与工作机之间独立封闭式传动装置，用来降低转速并相应地增大转矩。
在某些场合，也有用作增速的装置，并称为增速器。
减速器主要由传动零件（齿轮或蜗杆）、轴、轴承、箱体及其附件所组成，其基本结构有三大部分：1）齿轮、轴及轴承组合；2）箱体；3）减速器附件。
其常用术语如下：减速比i：减速器输入转速与输出转速之比。
减速电机选型指南
减速电机选型指南减速电机是一种可以通过降低电机输出转速来提高输出扭矩的装置。
它被广泛应用于工业领域，如机械设备、自动化设备、交通运输和电动工具等。
正确选型减速电机非常重要，可以确保设备的正常运行以及提高工作效率。
下面将为您提供一个减速电机选型指南。
1.确定所需转矩：首先需要明确应用中所需的扭矩。
扭矩可以通过需要驱动的负载的运行参数来计算得出。
负载可以是一个旋转的物体或者是需要提供动力的机械设备。
确定所需的额定扭矩后，还需要考虑运行时的最大扭矩，避免选择容纳能力不足的减速电机。
2.确定所需转速：根据应用需求，确定所需的输出转速。
减速电机可以通过减少电机输出轴的转速来提高输出扭矩。
选择一个合适的减速比可以使电机达到所需的输出转速。
3.选择减速比：减速比是输入速度与输出速度之间的比率。
通过选取一个合适的减速比，可以满足应用需求，提供所需的转矩和转速。
减速比的计算公式如下：减速比=输入转速/输出转速。
4.选择传动方式：减速机主要有齿轮传动、链条传动和带传动三种方式。
齿轮传动通常用于高扭矩和高效率的应用，链条传动适用于需要悬挂或调节的应用，带传动通常用于低扭矩和高速度的应用。
根据应用的特点和要求，选择合适的传动方式。
5.确定电机类型：减速电机可以是直流电机、交流电机或步进电机。
根据应用需求和供电条件，选择合适的电机类型。
直流电机通常用于低速高扭矩应用，交流电机适用于高速低扭矩应用，步进电机用于需要精确定位和控制的应用。
6.注意环境条件：在选型过程中，需要考虑环境条件对电机性能的影响。
例如，如果应用环境湿润或易受到灰尘、酸碱等腐蚀物质的影响，需要选择适合的防护等级和材料。
7.考虑电机的其他特性：除了转矩和转速外，还有其他电机特性需要考虑。
例如，电机的效率、启动特性、噪音和振动水平等。
这些特性可以根据具体应用需求进行评估和选择。
总之，在减速电机选型过程中，需要明确应用需求，计算所需的扭矩和转速，选择合适的传动方式和电机类型，并考虑环境条件和其他特性。
二级圆柱齿轮减速机速比配置规则
二级圆柱齿轮减速机速比配置规则(2011-07-22 22:59:04)转载▼标签：分类：转载-非原创杂谈二级圆柱齿轮减速机的速比分配2. 1等接触强度条件下速比分配方程式的建立设以下标g表示高速级传动，l表示低速级传动； 1表示主动齿轮， 2表示从动齿轮。
当二级传动均采用直齿轮或斜齿轮时，由齿面接触强度的计算公式，可得出：T 1≤< T > 1 = d 3 1 5 d 2 K u + 1（<Ρ> H Z H Z E）2式中， < T > 1是按等接触强度计算得到的许用转矩。
按等接触强度条件有式中，u为总传动比；ug为高速级传动比。
如果高速级采用斜齿轮传动，低速级采用直齿轮传动，则式中的系数q需要进行修正。
q=Κ31Κ2Κ23Α，其中Α=1ΕΑ（ZH g Z H l）2，当分度圆螺旋角Β= 8～20°，小齿轮的齿数z 1 = 20～40时，可取a = 0. 55.2. 2高速级传动比的表达式式给出了高速级传动比的隐函数表达式，从中可以得出ug关于q和u的函数式，即ug=f（q，u），但由于高次方程的性质，要得到这样的表达式是困难的甚至是不可能的。
本文的指导思想是，借助于计算机的数值解法，找出当q给定时传动比ug随u的变化规律（曲线），然后用一条已知函数逼近它，从而简化计算。
2. 2. 1参数的取值范围用数值解法u g的近表达式，应首先给出u和q的取值范围。
通常，一对齿轮的传动比i= 6～7。
为此，将总传动比u的取值范围定为0～45.系数q的大小与Κ1，Κ2及Κ3有关。
考虑到第二级传动的线速度较低，d2l可以稍大些，取Κ1= 1～1.3；Κ3的取值与二级传动齿轮材料及热处理方法有关，结合常用齿轮材料，取Κ3 = 0. 5～1. 5.综上所述，取q = 0. 62～3. 0.2. 2. 2近似表达式的拟合当参数q和u的值给定以后，求ug的近似表达式将成为一个纯数学问题。
电机减速器的选型计算实例
电机减速器的选型计算实例Revised by BLUE on the afternoon of December 12,2020.电机减速机的选型计算1参数要求配重300kg，副屏重量为500kg，初选链轮的分度圆直径为164.09mm，链轮齿数为27，（详见misimi手册P1145。
副屏移动的最大速度为0.5m/s,加速时间为1s。
根据移动屏实际的受力状况，将模型简化为：物体在竖直方向上受到的合力为：其中：所以：合力产生的力矩：其中：r为链轮的半径链轮的转速为：2减速机的选型速比的确定：初选电机的额定转速为3000r/min初选减速器的速比为50，减速器的输出扭矩由上面计算可知：193.6262Nm3电机的选型传动方式为电机—减速机—齿轮-链轮-链条传动，将每一级的效率初定位为0.9，则电机的扭矩为：初选电机为松下，3000r/min，额定扭矩为：9.55Nm，功率3kw转子转动惯量为7.85X10-4kgm2带制动器编码器，减速器为台湾行星减速器，速比为50，额定扭矩为650NM4惯量匹配负载的转动惯量为：转换到电机轴的转动惯量为：惯量比为：电机选型手册要求惯量比小于15，故所选电机减速器满足要求减速机扭矩计算方法：速比=电机输出转数÷减速机输出("速比"也称"传动比")知道电机功率和速比及，求减速机扭矩如下公式：减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数知道扭矩和减速机输出转数及使用系数，求减速机所需配电机功率如下公式：电机功率=扭矩÷9550×电机功率输入转数÷速比÷使用系数。
如何计算及选用合理的减速机？(工业设备应用)
如何计算及选用合理的减速机？
2020-05-20
一、尽量选用接近理想减速比：
减速比=伺服马达转速/减速机出力轴转速
二、扭力计算：
对减速机的寿命而言，扭力计算非常重要，并且要注意加速度的最大转矩值(TP)，是否超过减速机之最大负载扭力.
三、减速机型号选择及注意事项：
适用功率通常为市面上的伺服机种的适用功率，减速机的适用性很高,工作系数都能维持在1.2以上，但在选用上也可以以自己的需要来决定:
要点有二:A.选用伺服电机的出力轴径不能大于表格上最大使用轴径。
B.若经扭力计算工作，转速可以满足平常运转,但在伺服全额输出时，有不足现象时，可以在电机侧之驱动器，做限流控制，或在机械轴上做扭力保护，这是很必要的。
如果考虑到电机产生的经过减速器的最大连续转矩，许多减速比会远远超过减速器的转矩
等级。
如果我们要设计每个减速器来匹配满转矩，减速器的内部齿轮会有太多组合(体积
较大、材料多)。
这样会使得产品价格高，且违反了产品的“高性能、小体积”原则。
减速机速比计算公式与应用
减速机速比计算公式与应用1.减速机速比计算公式：减速机的速比是指减速机输出轴转速与输入轴转速之间的比值。
通常表示为i，即输出速度与输入速度的比值。
减速机速比的计算公式如下：i=(N2/N1)*(n1/n2)其中，N1和N2分别表示输入轴和输出轴的齿数，n1和n2分别表示输入轴和输出轴的转速。
2.减速机速比应用：减速机的速比在机械传动系统中起着非常重要的作用，广泛应用于各种设备和行业。
其主要应用如下：2.1汽车行业：减速机被用于汽车车辆的变速装置，通过调节减速机的速比来改变车辆的行驶速度和扭矩，满足车辆在不同路况下的需求。
2.2工业设备：减速机被应用于各种工业设备，如起重机、输送机、搅拌机等。
通过调节减速机速比，可以实现工业设备的转矩放大和转速降低，提高设备的工作效率和稳定性。
2.3机械制造：减速机在机械制造中被广泛应用，如机床、纺织机械、食品加工机械等。
通过调节减速机速比，可以使机械设备的工作速度和力矩适应不同工艺需求，提高产品的加工精度和质量。
2.4游乐设施：减速机被应用于各种游乐设施，如旋转木马、摩天轮等。
通过调节减速机速比，可以使游乐设施的转动速度和力矩得到控制，提供更加安全和有趣的游乐体验。
2.5机器人技术：减速机被广泛应用于机器人技术中，通过减速机的速比可以控制机器人的运动速度和力矩，实现机器人的精确定位和灵活运动。
总结：减速机速比的计算公式为(i=(N2/N1)*(n1/n2))，减速机速比的应用非常广泛，包括汽车行业、工业设备、机械制造、游乐设施和机器人技术等领域。
不同领域的应用需要根据具体需求选择合适的减速机型号和速比，以实现最佳的运动控制效果。
减速机电机选型方法
减速机，电机选型常用方法
本期内容主要内容是给大家讲一下减速机，电机选型常用方法。
电机选型常用方法：
功率（W）=扭矩（nm）*角速度
角速度=2Pi*转/秒
电机功率：P=T*N/9550*η （其中T为扭矩，N为转速，η为机械效率）9550是转换为角速度
1、电机需要扭矩运动
P—功率，kW；F—牵引力（kN），V—速度（m/min）,η—传动机械的效率
2、T=9550 P/N （转动）
n—电机的额定转速 r/min；T—转矩，Nm
实际功率=K*扭矩*转速（K—转换=9550*电机功率（千瓦）/电机转速n
P=F*v÷60÷η（直线系数）
减速机选型常用方法：
1、先选速比：先确定负载所需要转速，即减速机出力轴的输出转速，在用电机的输出转速/减速机轴输出转速=减速比
2、减速机的选型：得上述减速比后，根据电机额定输出扭矩*减速比<减速机额定输出扭矩，根据这个输出扭矩选型，就可以确保减速机不会崩齿了。
3、最后将电机型号或者尺寸报给减速机厂商即可
资料来源——天机传动。
四大系列减速机的特性及速比范围
四大系列减速机的特性及速比范围减速机是一种将电动机高速旋转的功率转换为低速高扭矩的机械装置，被广泛应用于工业生产、机械制造等领域。
常见的减速机有行星轮减速器、蜗轮减速器、齿轮减速器和圆锥齿轮减速器。
这四种减速机被称为四大系列减速机。
本文将对这四大系列减速机的特性和速比范围进行详细介绍。
行星轮减速器行星轮减速器是一种高精度、高扭矩、低噪音的减速机。
其特点如下：特点•结构紧凑，体积小，扭矩输出平稳•重量轻，质量高，寿命长•可以实现高速比的减速•噪声小，可靠性高•可以通过变速器改变速比速比范围•传动效率：96%•输出扭矩范围：1N.m - 160,000N.m•传动比范围:3:1-65000：1行星轮减速器广泛应用于机床、空调、冶金、电力等行业中。
蜗轮减速器蜗轮减速器是一种传动比大，结构简单的减速机。
其特点如下：特点•传动比大，单机减速比可达5-100•可以采用多级蜗轮，减速比更大•体积小，重量轻，转矩大•传动效率较低，一般在50%-70%之间•噪音较大，寿命不如其他减速机速比范围•传动效率：60%-90%•输出扭矩范围为1N.m-10000N.m•传动比范围：5:1-100:1蜗轮减速器广泛应用于冶金、矿山、化工、建筑等行业中。
齿轮减速器齿轮减速器是一种传动精度高、承载能力强的机械设备。
其特点如下：特点•可以在高转速下传动扭矩•结构紧凑、承载能力强、耐磨损•传动效率高，一般在90%-98%之间•噪音较大，寿命较长速比范围•传动效率：98%•输出扭矩范围为1N.m-100000N.m•传动比范围：1.25:1-500:1齿轮减速器广泛应用于纺织、轻工、制冷、运输等领域中。
圆锥齿轮减速器圆锥齿轮减速器是一种结构紧凑、传动可靠的减速机。
其特点如下：特点•声音小、平稳、结构简单、可靠性高•可以在高转速下传动扭矩•传动效率高，一般在94%-98%之间•噪音较小、寿命长速比范围•传动效率：98%•输出扭矩范围为1N.m-200000N.m•传动比范围：3:1-500:1圆锥齿轮减速器广泛应用于水泵、风机、输送机、混合机等领域中。
伺服系统中减速机传动比选择的一般原则
伺服系统中减速机传动比选择的一般原则在伺服系统中减速机是一个重要部件,其性能对系统有着显著影响,其中首要的是总传动比的选择。
传动比选择的一般原则：（1）使减速机的转动惯量（换算到电动机轴上）最小。
（2）使传动间隙最小,或者减速机造成的传动误差最小。
（3）使电机驱动负载产生最大的加速度。
对于操纵导弹舵面的舵机而言,快速性是最重要的指标,所以一般应按加速度最大原则来选择传动比。
按负载加速度最大原则选择传动比：纯惯性负载设负载为纯惯性的,转动惯量为JL,并有一定的摩擦力矩Mf。
设电动机转子转动惯量为Jm,减速机传动比为i,则换算到负载轴上的力矩平衡方程为iMm-Mf=（i2Jm+JL）.ωL（1）式中Mm———电动机输出的力矩;ωL———负载角加速度。
由（1）式得.ωL=iMm-Mfi2Jm+JL （2）对（2）式求导数.ωL/i,并令其为零,解得i=MfMm+（MfMm）2+JLJm（3）即为满足加速度最大条件的最正确传动比。
假若负载摩擦力矩Mf=0,则有i=JLJm（4）即为常用的选择最正确传动比的公式,其实际意义是当按此式选择传动比之后,则电机转子惯量折算到负载轴上的值等于负载转动惯量。
即有i2Jm=JL（5）满足此条件的传动比即可使负载有最大的加速度。
其次由（3）式可看到,摩擦力矩或恒定的负载力矩将使传动比增大。
其意义也是明显的,因为Mm一定,负载力矩增大时,只有提高传动比,才能提高推动负载的力矩。
所以在设计中应根据实际负载情况,适当提高传动比。
下面进一步分析负载对最正确传动比的影响。
初速度不为零时最正确传动比的选择导弹在机动飞行时,舵机要承受2种控制信号,第一种是导引头来的指令信号,它是频率较低而幅度大的信号;第二种是自动驾驶仪来的控制弹体姿态的信号,它是高频小幅度信号,要求舵机能快速响应。
后一信号是叠加在前一信号上的,这时负载速度不为零,而且存在铰链力矩。
在减速机中，行星减速机比一般的减速比精细高很多。
减速机速比表标准
减速机速比表标准
咱们平常说的减速机速比，简单来讲，就是输入轴转好多圈，输出轴才转一圈。
这速比表标准呢，就像是给减速机定的一个“规矩”，让咱们能清楚知道它到底是咋干活儿的。
您想啊，要是没有一个标准，那这减速机不就乱套啦！比如说，有的转得快，有的转得慢，那咱们要用的时候不就抓瞎啦？所以这标准可重要着呢！
这标准里面，首先会告诉咱们不同型号减速机的速比范围。
就好像给不同的减速机小伙伴分了个组，每组都有自己的“活动范围”。
比如说，有的减速机速比可能在5 到 10 之间，有的可能在 20 到 30 之间。
而且啊，这标准还会把速比算得特别精确。
可不是大概齐，而是精确到小数点后好几位呢！这样咱们在选减速机的时候，就能更准确地找到符合自己需求的那个“小伙伴”。
还有哦，速比表标准还会考虑减速机的承载能力。
比如说，速比小一点的，可能能承受的力就大一些；速比大的呢，承受的力可能相对就小一点。
这就像是小孩和大人，小孩力气小，大人力气大，得根据不同的“力气”安排不同的活儿。
另外，这标准也会关注减速机的效率。
毕竟，谁都不想让减速机干活儿的时候费了老大劲，还没出多少成果，对吧？所以标准里会有关于效率的规定，让减速机能又省劲儿又高效地工作。
再跟您说个有意思的，这速比表标准还会随着技术的进步不断更新呢！就像咱们的手机，不断升级换代。
以前觉得很棒的标准，可能过几年就不够用啦，就得有新的标准出来，让减速机也能跟上时代的步伐，变得更厉害！
您看，有了这么详细、准确、还不断进步的速比表标准，咱们在使用减速机的时候，心里是不是就更有底啦？就像有了一张详细的地图，知道该往哪儿走，能走多远。
最佳减速比原则
最佳减速比原则
最佳减速比原则是机械设计中的一个概念，特别是在传动系统设计中。
它指的是在设计齿轮传动系统时，为了使系统在特定的工作条件下达到最佳性能，应该选择一个合适的减速比。
这个原则的关键在于找到一个平衡点，使得系统的效率、经济性、稳定性和所需的力量得到最佳的匹配。
在设计减速机或齿轮箱时，最佳减速比的选择取决于以下几个因素：
1. 工作条件：包括所需的输出速度、扭矩和功率。
不同的应用需要不同的速度和扭矩输出，因此需要不同的减速比。
2. 效率：减速比越大，系统的效率通常越低，因为能量损耗也会增加。
因此，需要找到一个效率和减速比之间的关系，以达到最佳的能效比。
3. 经济性：减速比的选择也需要考虑成本因素。
较大的减速比可能需要更大的齿轮和更多的材料，从而增加成本。
4. 稳定性和可靠性：过大的减速比可能导致系统过于沉重，影响操作的稳定性和可靠性。
因此，需要确保减速比的选择不会对系统的整体性能产生负面影响。
5. 制造和维护：减速比的选择还应考虑制造工艺和维护的便利性。
过大的减速比可能需要特殊的制造工艺和更大的维护成本。
最佳减速比原则通常涉及到一系列的计算和模拟，以及对不同减速比方案的比较分析。
设计师需要根据具体应用的要求和限制，选择
一个既能满足性能需求又经济实用的减速比。
减速机速比计算
减速机速比计算
减速机的速比是指输出轴的转速与输入轴的转速之比。
速比的计
算可以通过减速比和效率两个因素来得到。
其中减速比是指减速机输
出轴的转速和输入轴的转速之比，而效率则是指减速机本身的损失率。
减速比计算公式如下：
减速比 = 输出轴的转速 / 输入轴的转速
效率的计算可以根据不同的减速机来进行。
在一般的减速机中，
效率通常在95%以上。
因此，为了简化计算，常用的速比计算公式如下：速比 = 减速比 x 效率
在实际应用中，需要根据需要选择适当的减速比和效率，来确定
减速机的速比。
减速器传动比选择及其特点与应用
（1）传动比：
i=8~80
（2）特点及应用：
大传动比时结构紧凑，外廓尺寸小，效率较低。下置蜗杆时润滑条件好，应优先采用，但当蜗杆速度太高时（v≥5m/s），搅油损失大。上置蜗杆式轴承润滑不便。
五、蜗杆—齿轮减速器
（1）传动比：
i=15~480
（2）特点及应用：
有蜗杆传动在高速级和齿轮传动在高速级两种形式。前者效率较高，后者应用较少。
减速器传动比选择及其特点与应用
一、圆柱齿轮减速器
1.单级
（1）传动比：
调质齿轮：i≤7.1
淬硬齿轮：i≤6.3（较佳：i≤5.6）
（2）特点及应用：
应用广泛、结构简单。齿轮可用直齿、斜齿或人字齿。可用于低速轻载，也可用于高速重载。
2.两级展开式
（1）传动比：
调质齿轮：i=7.1~50
淬硬齿轮：i=7.1~31.5（较佳：i=7.1～20）
（2）特点及应用：
用于输出轴和输入轴两轴线垂直相交的场合。为保证两齿轮有准确的相对位置，应有进行调整的结构。齿轮难于精加工，仅在传动布置需要时采用。
三、圆锥圆柱齿轮减速器
（1）传动比：
直齿：i=6.3~31.5
斜齿、曲线齿：i=8~40
（2）特点及应用：
应用场合与单级圆锥齿轮减速器相同。锥齿轮在高速级，可减小锥齿轮尺寸，避免加工困难；小锥齿轮轴常悬臂布置，在高速级可减小其受力。
（2）特点及应用：
应用广泛、结构简单，高速级常用斜齿。齿轮相对轴承不对称，齿向载荷分布不均，故要求高速级小齿轮远离输入端，轴应有较大刚性。
3.两级同轴式
（1）传动比：
调质齿轮：i=7.1~50
淬硬齿轮：i=7.1~31.5（较佳：i=7.1～20）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瑞安市胜达控制器有限公司参考资料
减速机速比的选取
描述恒张力收卷机构设计时，减速机速比的计算方法。
1、需设定所设计机器卷料的最高设计线速度，即膜、纸张、无纺布等卷料在运行过程中的最高线速度v(m/min)。
2、需知道收卷纸筒的尺寸，一般常用为三英寸，即滑差轴外径约为74mm，其纸筒外径约100-125mm,考虑到安全系数取计算值90mm。
3、设定所用电机转速为1460r/min。
公式：滑差轴最高转速n=v÷π÷90×10³
i≤1460÷n=1460×π×90×10﹣³÷v
线速度v(m/min) 10 30 50 60 80 100 滑差轴最高转速n(r/min) 35.4106.2176.9212.3283.1 353.9
减速机速比i≤41 13.7 8.3 6.9 5.2 4.1 在运行过程中，滑差轴转速随着卷筒直径增大，转速会逐渐减小。
若所设计的速比i过大，则减速机输出转速即离合输入转速低于需要的输出转速，卷料无法达到最高设计线速度。
若所设计的速比i过小，则离合器的输入转速和输出转速差会较大。
运行过程中，随着卷筒直径变大，在恒张力的要求下，力矩需调大（手动设置或自动控制），输入转速不变，输出转速逐渐减小，即滑差增大，故滑差功率快速增大，若超过磁粉离合器的承受能力，（表现为表面温度超过80℃）则离合器会损坏。
