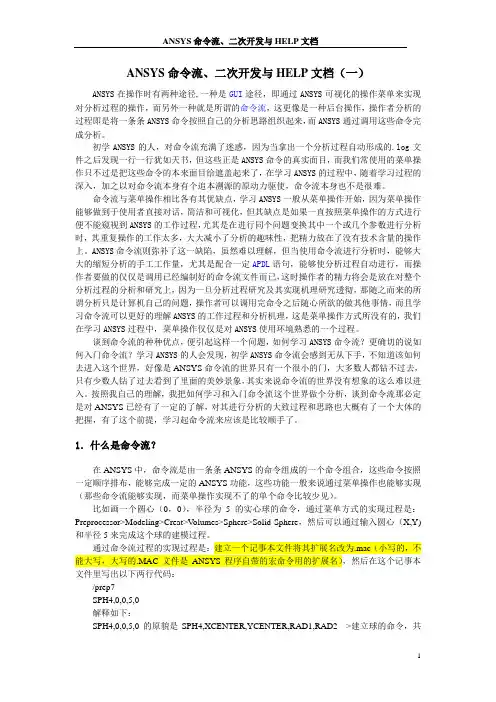

ANSYS命令流、二次开发与HELP文档（一）ANSYS在操作时有两种途径,一种是GUI途径，即通过ANSYS可视化的操作菜单来实现对分析过程的操作，而另外一种就是所谓的命令流，这更像是一种后台操作，操作者分析的过程即是将一条条ANSYS命令按照自己的分析思路组织起来，而ANSYS通过调用这些命令完成分析。
初学ANSYS的人，对命令流充满了迷惑，因为当拿出一个分析过程自动形成的.log文件之后发现一行一行犹如天书，但这些正是ANSYS命令的真实面目，而我们常使用的菜单操作只不过是把这些命令的本来面目给遮盖起来了，在学习ANSYS的过程中，随着学习过程的深入，加之以对命令流本身有个追本溯源的原动力驱使，命令流本身也不是很难。
命令流与菜单操作相比各有其优缺点，学习ANSYS一般从菜单操作开始，因为菜单操作能够做到于使用者直接对话，简洁和可视化，但其缺点是如果一直按照菜单操作的方式进行便不能窥视到ANSYS的工作过程，尤其是在进行同个问题变换其中一个或几个参数进行分析时，其重复操作的工作太多，大大减小了分析的趣味性，把精力放在了没有技术含量的操作上。
ANSYS命令流则弥补了这一缺陷，虽然难以理解，但当使用命令流进行分析时，能够大大的缩短分析的手工工作量，尤其是配合一定APDL语句，能够使分析过程自动进行，而操作者要做的仅仅是调用已经编制好的命令流文件而已，这时操作者的精力将会是放在对整个分析过程的分析和研究上，因为一旦分析过程研究及其实现机理研究透彻，那随之而来的所谓分析只是计算机自己的问题，操作者可以调用完命令之后随心所欲的做其他事情，而且学习命令流可以更好的理解ANSYS的工作过程和分析机理，这是菜单操作方式所没有的，我们在学习ANSYS过程中，菜单操作仅仅是对ANSYS使用环境熟悉的一个过程。
谈到命令流的种种优点，便引起这样一个问题，如何学习ANSYS命令流？更确切的说如何入门命令流？学习ANSYS的人会发现，初学ANSYS命令流会感到无从下手，不知道该如何去进入这个世界，好像是ANSYS命令流的世界只有一个很小的门，大多数人都钻不过去，只有少数人钻了过去看到了里面的美妙景象，其实来说命令流的世界没有想象的这么难以进入。
ANSYS常用的工具命令流
ANSYS常用工具命令流简介：学习ANSYS有限元软件三年，积累了很多常用的命令流，适用于不同研究方向的建模，在建模过程中起到小工具的作用。
希望可以帮助到学习ANSYS 的人，之后会尽量持续更新。
为方便使用特地做了目录和简单的用途介绍如下：目录!1.查看面的法线方向：使用voffst命令面偏移创建体之前，查看面的法线方向。
!2.查看点和单元的最大编号。
!3.ansys窗口背景变白!4.ansys出结果图：所出的图位于ansys的计算文件夹中，为png文件。
!5.设置体的透明度：设置plotctrls→numbering仍看不多体单元编号时，通过设置体的透明度可看到位于体内部的编号。
!6.单位制对应表：建模之前先统一单元，局部模拟常用：mm、t、n、mpa。
!7.提取指定位置的节点的节点号：同样适用于面、体、单元等!8.提取某材料的体积：很方便的计算体的方法!9.后处理中显示塑性区!10.显示变形动画并保存:可以用来到处变形动画放在PPT中或者检查加载情况!11.设置变形放大系数：结果中的变形是夸张变形后的结果，利用此命令流可以将变形恢复，用于查看混凝土裂缝时的将变形复原。
!12.查看GUI操作的命令流：查看GUI操作对应命令流，将某些GUI操作保存为命令流可简化操作!13.查看开裂单元透明调整!14.检查形状不好的单元!15.关闭所有标识：关闭ansys右上角标识!16.单元轮廓不显示：应力云图中单元轮廓影响查看效果!17.显示壳单元厚度：壳单元在ansys中以面存在，不显示厚度。
!18.最大最小位移节点编号的提取!19.求解完后显示梁单元的截面!20.显示体、面、线、单元、点：GUI操作的简化!21. ANSYS结果窗格中DMX、SMX、SMN的含义!22.查看节点坐标系：在节点施加荷载之前必须先明确节点坐标系从而确定荷载的正负!23.查看切面应力：查看模型某个截面的应力情况!24.查看荷载列表!24.已选定节点个数统计!25.查看结构整体的质量、体积等!26.查看某个应力范围内的单元命令流!1.查看面的法线方向/PSYMB,adir,1/replot,all/PSYMB,adir,0/replot,allLDELE,215!2.查看点和单元的最大编号单元：esel,all*get,emax,elem,,num,max*get,emin,elem,,num,min点：*get,nmax,node,,num,max*get,nmax,kp,,num,max工具栏：list→ picked entities→ maximumlist→ picked entities→鼠标点选需要查看的点→OK !3.窗口背景变白/COLOR,DEFAULT/RGB,INDEX,100,100,100,0/RGB,INDEX,80,80,80,13/RGB,INDEX,60,60,60,14/RGB,INDEX,0,0,0,15/REPLOT!4.ansys出结果图!GET THE PNG IMAGE/SHOW,PNG,,0PNGR,COMP,1,-1PNGR,ORIENT,HORIZPNGR,COLOR,2PNGR,TMOD,1/GFILE,1500,!*/CMAP,_TEMPCMAP_,CMP,,SAVE/RGB,INDEX,100,100,100,0/RGB,INDEX,0,0,0,15/REPLOT/CMAP,_TEMPCMAP_,CMP/DELETE,_TEMPCMAP_,CMP/SHOW,CLOSE/DEVICE,VECTOR,0!*!5.体单元编号看不到时可设置体的透明度/trlcy,volu,1,all ! 修改所有体的透明度为100% /trlcy,defa!6.单位制对应表!查看单位/status,units!7.提取指定位置的节点的节点号nsel,s,loc,x,5nsel,r,loc,y,6nsel,r,loc,z,7*get,kcon,kp,,num,min也可用list→picked entities，这种方法更直观简便!8.提取某材料的体积vsel,s,mat, ,2vsum,all*get,v2,volu,0,volu!9.后处理中显示塑性区/post1plnsol,eppl,eqv,2!10.显示变形动画并保存GUI:Utility Menu>Plotctrls>Animate>Deformed Shape!11.设置变形放大系数/dscale,,0!12.查看GUI操作的命令流list→files→log file!13.查看开裂单元透明调整/TRLCY,elem,0.5,all!14.检查形状不好的单元check,esel,warn!15.关闭所有标识!16.单元轮廓不显示/GLINE,1,-1/GLINE,1,0 !显示!17.显示壳单元厚度主菜单——PlotCrls——Style——Size and Shape——第二项[ESHAPE]，将off 改为on（必须要在划分网格之后）!18.最大最小位移节点编号的提取allselnsort,u,sum,0,0,all !根据位移矢量大小按降序排列*get,max_u,sort,0,imaxallselnsort,u,sum,0,0,all !根据位移矢量大小按降序排列*get,max_u,sort,0,imin!19.求解完后显示梁单元的截面PlotCtrls-->Style-->Size and Shape-->勾选Shape!20.显示体、面、线、单元、点eplotvplotaplotnplot!21.ANSYS结果输出中DMX、SMX、SMN的含义DMX固定指：最大位移（Displacement Max）SMX：指定的、要查看的、那个Item解的最大值（Solution Max）SMN：指定的、要查看的、那个Item解的最小值（Solution Min）!21.ANSYS结果输出中DMX、SMX、SMN的含义DMX固定指：最大位移（Displacement Max）SMX：指定的、要查看的、那个Item解的最大值（Solution Max）SMN：指定的、要查看的、那个Item解的最小值（Solution Min）!22.查看节点坐标系plotctrls>symbols>nodal coordinate system来源：https:///view/b1a458fc5901020206409c40.html!23.查看切面应力wpstyl,defawprota,0,0,90/type,1,5/cplane,1来源：https:///view/0bab0662f12d2af90242e6c7.html!24.查看荷载列表flist!24.已选定节点个数统计nsel,s,loc,y,0*get,aaa,node,0,count !令aaa=节点数后续在parameters→scalar parameters中查看!25.查看结构整体的质量、体积等preprocessor→modeling→calc geom items→of geometry!26.查看某个应力范围内的单元/cont,1,9,-32, ,-20/replot。
Ansys命令流大全
Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件，它能够对复杂工程问题进行建模、分析和优化。
本文将提供一个包含常用ANSYS命令的大全，帮助读者快速了解和掌握ANSYS软件的使用。
一、前言ANSYS是一款功能强大的工程仿真软件，它提供了丰富的建模和分析工具，适用于多个领域的工程问题。
掌握ANSYS的命令流能够有效提高工程师的工作效率，快速完成复杂问题的仿真和分析。
二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具，我们可以使用命令流来进行几何模型的创建和编辑。
以下是一些常用的几何模型命令：（1）BLOCK：创建矩形或立方体体素模型。
（2）CYLIND：创建圆柱体模型。
（3）SWEEP：创建沿路径扫掠的模型。
2. 定义材料属性在进行仿真分析之前，需要定义材料的物理属性。
以下是一些常用的材料属性命令：（1）MP: 定义材料的参数，如密度、弹性模量、泊松比等。
（2）EX: 定义材料的弹性模量。
（3）DENS: 定义材料的密度。
3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。
以下是一些常用的网格划分命令：（1）SIZE：设定初始网格尺寸。
（2）MESH：进行自动的网格划分。
（3）ESIZE：设定特定区域的网格尺寸。
4. 定义边界条件在进行仿真分析之前，需要定义边界条件以模拟实际工程环境。
以下是一些常用的边界条件命令：（1）D：定义位移边界条件。
（2）S：定义约束条件。
（3）F：定义外部力或施加力。
5. 设置分析类型ANSYS提供了多种分析类型，如结构分析、热分析、流体分析等。
以下是一些常用的分析类型命令：（1）SOLVE：执行数值分析求解。
（2）ANTYPE：设定分析类型。
（3）FILE：设置解算文件名和保存路径。
6. 查看和后处理结果分析完成后，我们需要查看和后处理结果。
以下是一些常用的结果查看和后处理命令：（1）PLOT：绘制结果曲线或图像。
ANSYS命令流解释大全

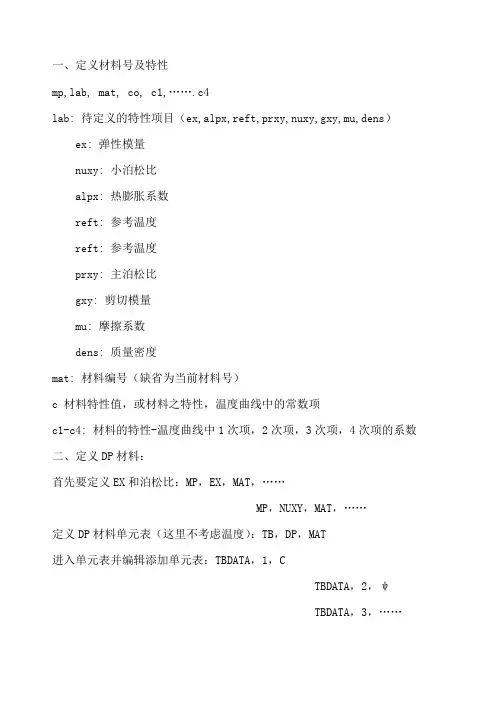

一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。
Ansys命令流大全（整理）

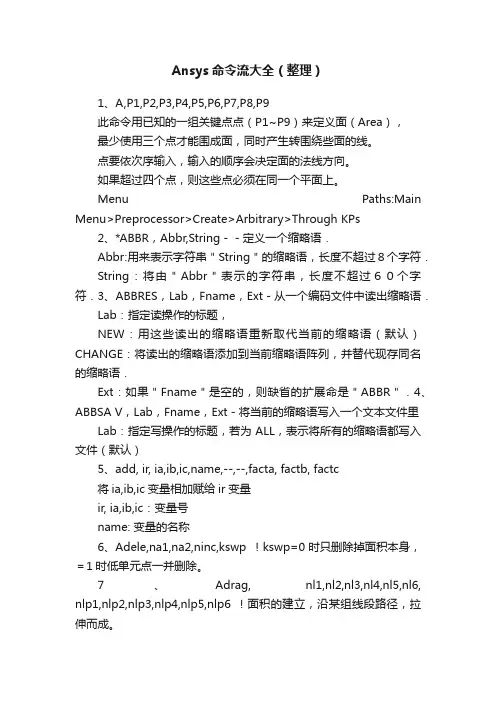

Ansys命令流大全（整理）1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。
点要依次序输入，输入的顺序会决定面的法线方向。
如果超过四个点，则这些点必须在同一个平面上。
Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。
7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。
8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。
ANSYS 命令流解释大全
vsel,a,volu,,17,23,2
上面的命令选中了实体编号为 14，17，19，21，23的五个实体
u rforce, nvar, node, item, comp, name 指定待存储的节点力数据
nvar: 变量号
node: 节点号
item comp
F x, y.z
mu: 摩擦系数
dens: 质量密度
mat: 材料编号（缺省为当前材料号）
c 材料特性值，或材料之特性，温度曲线中的常数项
c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数
二、定义DP材料：
首先要定义EX和泊松比：MP，EX，MAT，……
MP，NUXY，MAT，……
定义DP材料单元表（这里不考虑温度）：TB，DP，MAT
!第二个（或后继）载荷步：
TIME,...
ESEL,...
EKILL,... !杀死选择的单元
ESEL,...
EALIVE,... !重新激活选择的单元
...
FDELE,... !删除不活动自由度的结点载荷
D,... !约束不活动自由度
...
F,... !在活动自由度上施活的自由度上的约束
Command:EKILL
GUI: Main Menu>Solution>-Load Step Opts-Other>Kill Elements
用下列命令重新激活单元：
Command: EALIVE
GUI: Main Menu>Solution>-Load Step Opts-Other>Activate Elem
SAVE
ANSYS命令流总结(全)
ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。
s就是select，选择。
DIM 是定义数组的意思。
array 数组。
MP命令用来定义材料参数。
K是建立关键点命令。
K,关键点编号,x坐标,y坐标，z坐标。
K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。
NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。
这个命令对于重复的线面都可以用。
这个很简单，压缩关键。
Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50 ：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。
LNSRCH 激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。
SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX 各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type 为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, VALUELab为参数名称 value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108，超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81，SOLID98，FLUID129，INFIN110，111，FLUID116，130界面单元:INTER192，193，194，195显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元单元名称简称节点数节点自由度特性备注LINK1 2D杆 2 Ux,Uy EPCSDGB常用杆元LINK8 3D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉或仅受压杆EDGB模拟缆索的松弛及间隙LINK11 3D线性调节器EGB模拟液压缸和大转动LINK183D有限应EPCDFG另可考虑粘0 变杆 B 弹塑性E-弹性(Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent)等。
ANSYS项目中常用的命令流
目录提取质量与体积 (2)加弯矩命令流 (2)显示未画网格的体 (2)面单元与体单元耦合 (3)ELEMENT TABLE (4)提取质量与体积TVOLU=0 ！起初单元体积设定值*GET,MaxEleNum,ELEM,,NUM,MAX ！提取对所要求的体对应的单元的最大号*do,i,1,MaxEleNum ！进行do循环*get,volu,elem,i,volu ！提取每个单元的体积TVOLU=TVOLU+volu ！对各个单元体积进行叠加得到最后总的体积*enddo ！循环结束，在parameter中得到TVOLU的值，即为总体积TolWEIGHT=TVOLU*dens ！得到这个体的质量，在parameter中得到TolWEIGHT的值，即为总质量TVOLU=0*GET,MaxEleNum,ELEM,,NUM,MAX*do,i,1,MaxEleNum*get,volu,elem,i,voluTVOLU=TVOLU+volu*enddoTolWEIGHT=TVOLU*1注释：1.在有些结构需要求解质量和体积时要用到这些，如塔器的附加质量，来求密度用到的体积。
2.对于多个体的体积分别提取时，只要把参数变化一下就可以，如把MaxEleNum变为MaxEleNum2等。
需要变化的已经标记。
加弯矩命令流F,671341,FX, ——F,671341,FY, ——F,671341,FZ, ——F,671341,MX, ——F,671341,MY, ——F,671341,MZ, ——显示未画网格的体allsel,all ！首先全选vsel,s,type,,1 ！TYPE为单元类型，这里选取单元类型为1的体组件，vsel,inve ！把刚才选取的体进行反选，反选为整体的体减去上一步的体。
Vplot ！显示体注：（1）上述APDL是在只有一种单元的类型情况，如有多种单元类型情况如下：allsel,all ！首先全选vsel,s,type,,1 ！TYPE为单元类型，这里选取单元类型为1的体组件，vsel,a,type,,2vsel,2,type,,3 ！Also select 同时选择单元类型为2的和3的。
(完整版)ANSYS命令流总结(全)
ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。
s就是select，选择。
DIM是定义数组的意思。
array 数组。
MP命令用来定义材料参数。
K是建立关键点命令。
K,关键点编号,x坐标,y坐标，z坐标。
K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。
NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。
这个命令对于重复的线面都可以用。
这个很简单，压缩关键。
Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。
LNSRCH激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。
SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, V ALUELab为参数名称value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108， 超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81， SOLID98，FLUID129，INFIN110，111，FLUID116，130 界面单元:INTER192，193，194，195 显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent )等。
(完整版)ANSYS命令流总结(全)
ANSYS结构解析单元功能与特征/POST1/可以构成一一些命令，一般是一种整体命令（ session),三十也有特别，比方是办理 ! 是说明说明符号，，与其余软件的说明是相同的， ansys 不作为命令读取，*此符号一般是 APDL 的表记符，也就是 ansys 的参数化语言，如 *do ,,,*enddo 等等NSEL 的意思是node select，即选择节点。
s 就是 select，选择。
DIM是定义数组的意思。
array 数组。
MP 命令用来定义资料参数。
K 是建立要点点命令。
K, 要点点编号 ,x 坐标 ,y 坐标， z 坐标。
K, NPT, X, Y , Z 是定义要点点， K 是命令， NPT 是要点点编号， XYZ 是坐标。
NUMMRG , keypoint 用这个命令，要保证要点点的地点完整相同，不过要点点号不一样样的才行。
这个命令关于重复的线面都可以用。
这个很简单，压缩要点。
Ngen 复制节点e,节点号码：这个命令式经过节点来形成单元NUMCMP,ALL ：压缩所有编号，这样你所有的线都会挨次次重新编号 ~你若是需要固定的线固定的标号NSUBST,100,500,50 ：经过指定子步数来设置载荷步的子步LNSRCH 线性搜寻是求解非线性代数方程组的一种技巧，此法会在一段区间内，以必定的步长逐渐搜寻根，对比常用的牛顿迭代法所要耗费的计算量大得多，但它可以防备在一些状况下牛顿迭代法出现的跳跃现象。
LNSRCH激活线性搜寻PRED 激活自由度求解展望NEQIT 指定一个荷载步中的最大子步数AUTOTS自动求解控制打开自动时间步长.KBC -指定阶段状也许用跳板装载里面一个负荷步骤。
SPLINE :P1， P2， P3，P4， P5， P6， XV1 ， YV1 ， ZV1 ， XV6 ，YV6 ， ZV6 （生成分段样条曲线）*DIM ， Par，Type ，IMAX ，JMAX ， KMAX ， Var1，Var2， Var3（定义载荷数组的名称）【注】 Par: 数组名Type： array 数组，仿佛fortran, 下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8 个字符）tableIMAX ， JMAX ， KMAX各维的最大下标号Var1， Var2，Var3 各维变量名，缺省为row,column,plane( 当 type 为 table 时 )/config 是设置 ansys 配置参数的命令格式为 /CONFIG, Lab, V ALUELab 为参数名称value 为参数值比方： /config ， MXEL ，10000 的意思是最大单元数为10000杆单元 : LINK1、 8、 10、 11、 180梁单元： BEAM3、 4、 23、 24，44， 54， 188， 189管单元 : PIPE16， 17， 18， 20， 59， 602D实体元 : PLANE2， 25， 42， 82， 83， 145，146， 182， 1833D实体元 : SOLID45， 46， 64，65， 72， 73，92， 95， 147，148， 185， 186，187， 191壳单元 : SHELL28， 41， 43， 51， 61， 63， 91， 93， 99， 143， 150， 181，208， 209弹簧单元 : COMBIN7， 14， 37，39， 40质量单元 : MASS21接触单元 : CONTAC12， 52， TARGE169， 170， CONTA171， 172， 173， 174， 175， 178矩阵单元 : MATRIX27， 50表面效应元 : SURF153， 154粘弹实体元 : VISCO88， 89， 106， 107， 108，超弹实体元 : HYPER56， 58， 74， 84， 86， 158耦合场单元 : SOLID5， PLANE13， FLUID29， 30，38， SOLID62， FLUID79， FLUID80，81，SOLID98， FLUID129， INFIN110 ， 111， FLUID116，130界面单元 : INTER192， 193， 194， 195显式动力解析单元 : LINK160， BEAM161， PLANE162， SHELL163， SOLID164， COMBI16杆单元单元名称简称节点数节点自由度特征备注LINK12D杆2Ux,Uy EPCSDGB常用杆元LINK83D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉EDGB模拟缆索的废弛及或仅受压杆缝隙LINK113D线性调理EGB模拟液压缸和大转器动LINK1803D有限应变杆EPCDFGB另可考虑粘弹塑性E- 弹性 (Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度deflection)， F- 大应变 (Large strain)或有限应变(Finite strain)，B-单元存亡(Birth and dead),G-化 (Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应降落(Adaptive descent)等。
(完整版)史上最全的ANSYS命令流大全
《史上最全的ANSYS命令流查询与解释》【1】*************************************************************************************对ansys主要命令的解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STA TIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。
ansys初学者直接使用命令流
2ANSYS 的根本使用2.1 ANSYS环境简介ANSYS有两种模式：一种是交互模式〔Interactive Mode〕,另一个是非交互模式〔Batch Mode〕.交互模式是初学者和大多数使用者所采用,包括建模、保存文件、打印图形与结果分析等,一般无特别原因皆用交互模式.但假如分析的问题要很长时间,如一、两天等,可把分析问题的命令做成文件,利用它的非交互模式进展分析.运行该程序一般采用Interactive 进入,这样可以定义工作名称,并且存放到指定的工作中.假如使用Run Interactive Now 进入还需使用命令定义工作文件名或使用默认的文件名,使用该方式进入一般是为恢复上一次中断的分析.所以在开始分析一个问题时,建议使用Interactive 进入交互模式.进入系统后会有6个窗口,提供使用者与软件之间的交流,凭借这6个窗口可以非常容易的输入命令、检查模型的的建立、观察分析结果与图形输出与打印.整个窗口系统称为GUI<G raphical U ser I nterface>.如图2-1所示.各窗口的功能如下：1.应用命令菜单〔Utility Menu〕：包含各种应用命令,如文件控制〔File〕、对象选择〔Select〕、资料列式〔List〕、图形显示〔Pplot〕、图形控制〔PlotCtrls〕、工作界面设定〔WorkPlane〕、参数化设计〔Parameers〕、宏命令〔Macro〕、窗口控制〔MenuCtrls〕与辅助说明〔Help〕等.2.主菜单〔Main Menu〕：包含分析过程的主要命令,如建立模块、外力负载、边界条件、分析类型的选择、求解过程等.3.工具栏〔Toolbar〕：执行命令的快捷方式,可依照各人爱好自行设定.4.输入窗口〔Input Window〕：该窗口是输入命令的地方,同时可监视命令的历程.5.图形窗口〔Graphic Window〕：显示使用者所建立的模块与查看结果分析.6.输出窗口〔Output Window〕：该窗口表示了输入命令执行的结果.2.2 有限元法的根本构架目前在工程领域内常用的数值模拟方法有：有限元法、边界元法、离散单元法和有限差分法,就其广泛性而言,主要还是有限单元法.它的根本思想是将问题的求解域划分为一系列的单元,单元之间仅靠节点相连.单元内部的待求量可由单元节点量通过选定的函数关系插值得到.由于单元形状简单,易于平衡关系和能量关系建立节点量的方程式,然后将各单元方程集组成总体代数方程组,计入边界条件后可对方程求解.有限元的根本构成：1.节点〔Node〕：就是考虑工程系统中的一个点的坐标位置,构成有限元系统的根本对象.具有其物理意义的自由度,该自由度为结构系统受到外力后,系统的反响.2.元素〔Element〕：元素是节点与节点相连而成,元素的组合由各节点相互连接.不同特性的工程统,可选用不同种类的元素,ANSYS提供了一百多种元素,故使用是必须慎重选如此元素型号.3.自由度〔Degree Of Freedom〕：上面提到节点具有某种程度的自由度,以表示工程系统受到外力后的反响结果.要知道节点的自由度数,请查看ANSYS自带的帮助文档〔Help/Element Refrence〕,那里有每种元素类型的详尽介绍.2.3 ANSYS架构与命令ANSYS构架分为两层,一是起始层〔Begin Level〕,二是处理层〔Processor Level〕.这两个层的关系主要是使用命令输入时,要通过起始层进入不同的处理器.处理器可视为解决问题步骤中的组合命令,它解决问题的根本流程表示如下：1. 前置处理〔General Preprocessor, PREP7〕1〕建立有限元模型所需输入的资料,如节点、坐标资料、元素内节点排列次序2〕材料属性3〕元素切割的产生2. 求解处理〔Solution Processor, SOLU〕1〕负载条件2〕边界条件与求解3. 后置处理〔General Postprocessor, POST1或Time Domain Postprocessor, POST26〕POST1用于静态结构分析、屈曲分析与模态分析,将解题局部所得的解答如：变位、应力、反力等资料,通过图形接口以各种不同表示方式把等位移图、等应力图等显示出来.POST26仅用于动态结构分析,用于与时间相关的时域处理.[例2-1]考虑悬臂梁如图2-2,求x=L变形量.条件：杨氏系数E=200E9；截面参数：t=0.01m, w=0.03m, A=3E-4,I=2.5E-9；几何参数：L=4m, a=2m, b=2m；边界外力F=2N,q=0.05N/m.使用ANSYS解决该问题的命令如下：/FILNAM,EX2-1 ! 定义文件名/TITLE,CANTILEVER BEAM DEFLECTION ！定义分析的标题/UNITS,SI ！定义单位制〔注意观察输出窗口的单位〕/PREP7 ！进入前置处理ET,1,3 ！定义元素类型为beam3MP,EX,1,200E9 ! 定义杨氏模量R,1,3E-4,2.5E-9,0.01 ！定义实常数〔要严格根据该元素类型的说明文档所给出的实常数格式〕N,1,0,0 ！定义第1号节点X坐标为0,Y坐标为0N,2,1,0 ！定义第2号节点X坐标为1,Y坐标为0N,3,2,0 ！定义第3号节点X坐标为2,Y坐标为0N,4,3,0 ！定义第4号节点X坐标为3,Y坐标为0N,5,4,0 ！定义第5号节点X坐标为4,Y坐标为0E,1,2 ！把1、2号节点相连构成单元,系统将自定义为1号单元E,2,3 ！把2、3号节点相连构成单元,系统将自定义为2号单元E,3,4 ！把3、4号节点相连构成单元,系统将自定义为3号单元E,4,5 ！把4、5号节点相连构成单元,系统将自定义为4号单元FINISH ！退出该处理层/SOLU ！进入求解处理器D,1,ALL,0 ！对1节点施加约束使它X,Y向位移都为0F,3,FY,-2 ！在3节点加集中外力向下2NSFBEAM,3,1,PRES,0.05 ！在3 号元素的第1个面上施加压力〔beam3有四个面可通过命令help,beam3查看,任何一个命令都可以通过help,命令查看帮助文档〕SFBEAM,4,1,PRES,0.05 ！同上在4号元素的第1个面加压力SOLVE ！计算求解FINISH ！完成该处理层/POST1 ！进入后处理SET,1,1 ！查看子步1,在有限元中复杂的载荷可以看做简单的载荷相互叠加,在ANSYS中每施加一类载荷都可以进展一次求解,可以查看它对结构的影响,称为子步.PLDISP ！显示变形后的形状FINISH ！完成在静态结构分析中,由Begin Level进入处理器,可通过斜杠加处理器的名称,如/prep7、/solu、/post1.处理器间的转换通过finish命令先回到Begin Level,然后进入想到达的处理器位置,如〔图2-3〕所示.2.4 典型的分析过程ANSYS分析过程包含三个主要的步骤：1.创建有限元模型1）创建或读入限元模型2）定义材料属性3）划分网格2.施加载荷并求解1）施加载荷与设定约束条件2）求解3.查看结果1）查看分析结果2）检查结果是否正确2.5 ANSYS 文件与工作文件名ANSYS在分析过程中需要读写文件,文件格式为jobname.ext,其中jobname是设定的工作文件名,ext是由ANSYS定义的扩展名,用于区分文件的用途和类型,默认的工作文件名是file.ANSYS分析中有一些特殊的文件,其中主要的几个是数据库文件jobname.db、记录文件jobname.log、输出文件jobname.out、错误文件jobname.err、结果文件jobname.rxx与图形文件jobname.grph.[例2-2]固定端杆件受到外力F1与F2的力,如图2-4,求固定端的作用力.图〔a〕为实际的工程系统,图〔b〕为转化后的有限元模型系统,其中包含4个节点、3 个元素.外力负载与约束条件为：1）第二点受外力负载F22）第三点受外力负载F33）第一点和第四点不产生任何变形〔约束条件〕下面给出解题的ANSYS命令,请小心输入,注意所产生的文件./FILNAM,EX2-2 ! 定义文件名/PREP7ET, 1, LINK1 ! 定义杆单元R, 1, 1 ！定义实常数MP, EX, 1, 30E6N, 1N, 2, 0, 4N, 3, 0, 7N, 4, 0,10E, 1, 2 $E, 2, 3 $E, 3, 4 ！可以有〞$〞在一行输入多个命令D, 1, ALL, , ,4, 3 ！在1、4节点施加约束F, 2, FY, -500F, 3, FY, -1000SA VE ！存数据文件/SOLUSOLVEFINISHEXIT2.6 图形控制图形在校验前处理的数据和后处理中检查结果者是非常重要的.ANSYS的图形常用功能如下：·在实体模型和有限元模型上边界条件显示·计算结果的彩色等值线显示·可以对视图进展放大、缩小、平移、旋转等操作·用于实体显示的橡皮筋技术·多窗口显示·隐藏线、剖面与透视显示·边缘显示·变形比率控制·三维内直观化显示·动画显示·窗口背影的选择以上功能利用GUI可方便实现,如打开图形控制窗口〔Utility Menu>PlotCtrls>Pan>Pan,Zoom,Rotate……〕可对图形进展放大、缩小、平移、旋转等操作.也可通过键盘各三键鼠标实现上操作,同时按下Ctrl键和鼠标左键并拖移可实现视图的平移；同时按下Ctrl键和鼠标中键并拖移可实现视图的缩放各Z向旋转〔上下拖动实现缩放,左右实现旋转〕；同时按下Ctrl键和鼠标中键并拖移可实现视图的X与Y向旋转.3 有限元模型的建立3.1 建模方法由节点和元素构成的有限元模型与机械结构系统的几何外型根本是一致的.有限元模型的建立可分为直接法和间接法〔也称实体模型Solid Modeling〕,直接法为直接根据机械结构的几何外型建立节点和元素,因此直接法只适应于简单的机械结构系统.反之,间接法适应于节点与元素数目较多的复杂几何外型机械结构系统.该方法通过点、线、面、体积,先建立有限元模型,再进展实体网格划分,以完成有限元模型的建立.请看下面对一个平板建模的例子,把该板分为四个元素.假如用直接建模法,如图3-1,首先建立节点1~9〔如N,1,0,0 〕,定义元素类型后,连接相邻节点生成四个元素〔如E,1,2,5,4〕.如果用间接法,如图3-2,先建立一块面积,再用二维空间四边形元素将面积分为9个节点与4元素的有限元模型,即需在网格划分时,设定网格尺寸或密度.注意用间接法,节点与元素的序号不容易控制,其节点等对象的序号的安排可能会与给定的图例存在差异.本章主要讨论直接法构建有限元模型,下一章介绍间接法〔实体模型〕有限元的建立.3.2坐标系统与工作平面空间任何一点通常可用卡式坐标〔Cartesian〕、圆柱坐标〔Cylinder〕或球面坐标〔Sphericity〕来表示该点的坐标位置,不管哪种坐标系者需要三个参数来来表示该点的正确位置.每一坐标系统都有确定的代号,进入ANSYS的默认坐标系是卡式坐标系统.上述的三个坐标系统又称为整体坐标系统,在某些情况下可通过辅助节点来定义局部坐标系统.工作平面是一个参考平面,类似于绘图板,可依用户要示移动.欲显示工作平面可用如下GUI:Utility Menu>Work PlaneGUI:Utility Menu>work Plane>Display Working Plane欲设置平面辅助网格开关可用如下操作：GUI:Utility Menu>Work Plane>WP Settings相关命令LOCAL,K,KCS,XC,YC,ZC,THXY,THYZ,THZX,PAR1,PAR2定义局部坐标系统,以辅助有限元模型的建立,只要在建立节点前确定用何坐标系系统即可.K:坐标系统代号,大于10的任何一个都可以.KCS:局部坐标系统的属性.KCS=0 卡式坐标；KCS=1圆柱坐标；KCS=2球面坐标；XC,YC,ZC:局域坐标与整体坐标系统原点的关系.THXY,THYZ,THZX:局域坐标与整体坐标系统X、Y、Z轴的关系.Menu Paths: Unility Menu>WorkPlane>Local Coordinate Systems>Creat Local CS>At Specified LocCSYS,KSN声明坐标系统,默认为卡式坐标系统〔CSYS,0〕,KSN为坐标系统代号,1为柱面坐标系统,2 为球面坐标系统.Menu Paths:Utility Menu>WorkPlane>Change Active CS to><CSYS Type>Menu Paths:Utility Menu>WorkPlane>Change Active CS to>Working PlaneMenu Paths:Utility Menu>WorkPlane>Offset WP to>Global Origin/UNITS,LABEL声明单位系统,表示分析时所用的单位,LABEL表示系统单位,如下所示LABEL=SI〔公制,公尺、公斤、秒〕LABEL=CSG〔公制,公分、公克、秒〕LABEL=BFT〔英制,长度=ft〕LABEL=BIN〔英制,长度=in〕3.3节点定义有限元模型的建立是将机械结构转换为多节点和元素相连接,所以节点即为机械结构中一个点的坐标,指定一个和坐标位置.在ANSYS中所建立的对象〔坐标系、节点、点、线、面、体积等〕都有编号.相关命令N,NODE,X,Y,Z,THXY,THYZ,THZX定义节点,假如在圆柱坐标系统下x,y,z对应r,θ,z,在球面系统下对应r,θ,Ø. NODE：欲建立节点的X,Y,Z：节点在目前坐标系统下的坐标位置Menu Paths:Main Menu>Preprocessor>Create>Node>In Active CSMenu Paths Main Menu>Preprocessor>Create>Node>On Working PlaneNDELE,NODE1,NODE2,NINC删除在序号在NODE1号NODE2间隔为NINC的所有节点,但假如节点已连成元素,要删除节点必先删除元素.例如：NDELE,1,100,1 ！删除从1到100的所有点NDELE,1,100,99 ！删除1和100两个点Menu Paths:Main Menu>Preprocessor>Delete>NodesNPLOT,KNUM节点显示,该命令是将现有卡式坐标系统下节点显示在图形窗口中,以供使用者参考与查看模块的建立.建构模块的显示为软件的重要功能之一,以检查建立的对象是否正确.有限元型的建立程中,经常会检查各个对象的正确性与相关位置,包含对象视角、对象等,所以图形显示为有限元模型建立过程中不可缺少的步骤.KNUM=0不显示,为1显示同时显示节点号Menu Paths:Utility Menu>plot>nodesMenu Paths:Utility Menu>plot>Numbering…〔选中NODE选项〕NLIST,NODE1,NODE2,NINC,Lcoord,SORT1,SORT2,SORT3节点列式,该命令将现有卡式坐标系统下节点的资料列示于窗口中〔会打开一个新的窗口〕,使用者可检查建立的坐标点是否正确,并可将资料保存为一个文件.如欲在其它坐标系统下显示节点资料,可以先行改变显示系统,例如圆柱坐标系统,执行命令DSYS,1.Menu Paths:Utility Menu>List>NodesFILL,NODE1,NODE2,NFILL,NSTRT,NINC,ITIME,INC,SP ACE节点的填充命令是自动将两节点在现有的坐标系统下填充许多点,两节点间填充的节点个数与分布状态视其参数而定,系统的设定为均分填满.NODE1,NODE2为欲填充点的起始节点与终结节点,例如两节点为1〔NODE1〕和5〔NODE2〕,如此平均填充三个节点〔2,3,4〕介于节点1和5之间.Menu Paths:Main Menu>Preprocessor>Create>Node>Fill between NdsNGEN,ITIME,INC,NODE1,NODE2,NINC,DX,DY,DZ,SP ACE节点复制命令是将一组节点在现有坐标系统下复制到其它位置.ITIME: 复制的次数,包含自己本身.INC: 每次复制节点时节点的增加量.NODE1,NODE2,NINC: 选取要复制的节点,即要对哪些节点进展复制.DX,DY,DZ: 每次复制时在现有坐标系统下,几何位置的改变量.Menu Paths:Main Menu>Preprocessor><-Modeling->Copy><-Nodes->Copy3.4元素的定义当节点建立完成后,必须使用适当元素,将机械结构按照节点连接成元素,并完成其有限元模型.元素选择正确与否,将决定其最后的分析结果.ANSYS提供了120多种不同性质与类别的元素,每一个元素都有其固定的编号,例如LINK1是第1号元素、SOLID45是第45号元素.每个元素前的名称可判断该元素适用X围与其形状,根本上元素类别可分为1-D线元、2-D 平面元素与3-D立体元素.1-D线元素同两点连接而成,2-D元素由三点连成三角形或四点连成四边形,3-D元素可由八点连接成六面体、四点连接成角锥体或六点连接成三角柱体.每个元素的用法在ANSYS的帮助文档中都有详细的说明,可用HELP命令查看.建立元素前必须先行定义使用者欲选择的元素型号、元素材料特性、元素几何特性等,为了程序的协调性一般在/PREP7后,就定义元素型号与相关资料,只要在建立元素前说明使用哪种元素即可.相关命令ET,ITYPE,Ename,KOPT1,KOPT2,KOPT3,KOPT4,KOPT5,KOPT6,INOPR元素类型〔Element Type〕为机械结构系统的含的元素类型种类,例如桌子可由桌面平面单元各桌脚梁单元构成,故有两个元素类型.ET命令是由ANSYS元素库中选择某个元素并定义该结构分析所使用的元素类型.ITYPE:元素类型的Ename:ANSYS元素库的名称,即使用者所选择的元素.KOPT1~KOPT6:元素特性编码.Menu Paths:Main Menu>Preprocessor Element Type>Add/Edit/DeleteMP,Lab,MAT,C0,C1,C2,C3,C4定义材料的属性〔Material Property〕,材料属性为固定值时,其值为C0,当随温度变化时,由后四个参数控制.MA T:对应ET所定义的〔ITYPE〕,表示该组属性属于ITYPE.Lab:材料属性类别,任何元素具备何种属性在元素属性表中均有说明.例如杨氏系数〔Lab=EX,EY,EZ〕,密度〔Lab=DENS〕,泊松比〔Lab=NUXY,NUXYZ,NUZX〕,剪切模数〔Lab=GXY,GYZ,GXZ〕,热膨胀系数〔Lab=ALPX,ALPY,ALPZ〕等.Menu paths:Main Menu>Preprocessor>Matial Props>IsotropicR,NSET,R1,R2,R3,R4,R5,R6定义〞实常数〞,即某一单元的补充几何特征,如梁单元的面积,壳单元的厚度.所带的的参数必须与元素表的顺序一致.Menu paths:Main Menu>Preprocessor>Real ConstantsE,I,J,K,L,M,N,O,P定义元素的连接方式,元素表已对该元素连接顺序作出了说明,通常2-D平面元素节点顺序采用顺时针逆时针均可以,但结构中的所有元素并不一定全采用顺时针或逆时针顺序.3-D 八点六面体元素,节点顺序采用相对应的顺时针或逆时针皆可.当元素建立后,该元素的属性便由前面所定义的ET,MP,R来决定,所以元素定义前一定要定义ET,MP,R.I~P为定义元素节点的顺序.Menu paths:Main Menu>Preprocessor>Create>Elements>Thru NodesEGEN,IIME,NINC,IEL1,IEL2,IEINC,MINC,IINC,RINC,CINC元素复制命令是将一组元素在现有坐标下复制到其他位置,但条件是必须先建立节点,节点之间的要有所关联.ITIME:复制次数,包括自己本身.NINC: 每次复制元素时,相对应节点的增加量.IEL1,IEL2,IEINC: 远取复制的元素,即哪些元素要复制.EPLOT元素显示,该命令是将现有元素在卡式坐标系统下显示在图形窗口中,以供使用者参考与查看模块.Menu paths:Utility Menu>plot>ElementsMenu paths:Utility Menu>PlotCtrls>Numbering…ELIST元素列示命令是将现有的元素资料,以卡式坐标系统列于窗口中,使用者可检查其所建元素属性是否正确.Menu paths:Utility Menu>List>Element><Attributes Type>TYPE, ITYPE声明使用哪一组定义了的元素类型,与ET命令相对应.Menu paths:Main Menu>Preprocessor>Create>Elements>Elem AttributesMenu paths:Main Menu>Preprocessor>Define>Default AttribsREAL, NSET声明使用哪一组定义了的实常数,与R命令相对应.Menu paths:同上.MAT, MAT使用哪一组定义了的元素属性,与MP命令相对应.Menu paths:同上.3.5 负载定义ANSYS中有不同的方法施加负载以达到分析的需要.负载可分为边界条件〔boundary condition〕和实际外力<external force>两大类,在不同领域中负载的类型有：结构力学：位移、集中力、压力〔分布力〕、温度〔热应力〕、重力热学：温度、热流率、热源、对流、无限外表磁学：磁声、磁通量、磁源密度、无限外表电学：电位、电流、电荷、电荷密度流体力学：速度、压力以特性而言,负载可分为六大类：DOF约束、力〔集中载荷〕、外表载荷、体积载荷、惯性力有耦合场载荷.1.DOF constraint <DOF约束>将给定某一自由度用一值.例如,结构分析中约束被指定为位移和对称边界条件；在热力学分析中指定为温度和热通量平行的边界条件.2.Force<力>为施加于模型节点的集中荷.如在模型中被指定的力和力矩.3.Surface load<外表载荷>为施加于某个面的分布载荷.例如在结构分析中为压力.4.Body load<体积载荷>为体积的或场载荷.在结构分析中为温度和fluences.5.Interia loads<惯性载荷>由物体惯性引起的载荷,如重力和加速度,角速度和角中速度.6.Coupled-field loads<耦合场载荷>为以上载荷的一种特殊情况,从一种分析得到的结果用作为另一种分析的载荷.相关命令/SOLU进入解题处理器,当有限元模型建立完以后,便可以进入/SOLU处理器,声明各种负载.但大局部负载的载声明也可在/PREP7中完成,建义全部负载在/SOLU处理中进展声明./ANTYPE,Antype,Status声明分析类型,即欲进展哪种分析,系统默认为静力学分析.Antype=STATIC or 0 静态分析〔系统默认〕BUCKLE or 1屈曲分析MODAL or 2 振动模态分析HARMIC or 3 调和外力动和系统TRANS or 4 瞬时动力系统分析Menu Paths:Main Menu>Prprocessor>Loads>New AnalysisMenu Paths:Main Menu>Prprocessor>Loads>RestartMenu Paths:Main Menu>Prprocessor>Solution>New AnalysisMenu Paths:Main Menu>Prprocessor>Solution>RestartF,NODE,Lab,VALUE,VALUE2,NEND,NINC定义节点的集中力〔Force〕.NODE:节点.Lab:外力的形式.Lab=FX,FY,FZ,MX,MY,MZ<结构力学的方向、力矩方向>=HEAT<热学的热流量>=AMP,CHRG<电学的电流、载荷>=FLUX<磁学的磁通量>VALUE:外力的大小.NODE,NEND,NINC:选取施力节点的X围,故在建立节点时应先规划节点的,以方便整个程序的编辑.Menu Paths:Main Menu>Solution>Apply><Load Type>>On NodeD,NODE,Lab,VALUE,VALUE2,NEND,NINC,Lab2,…,Lab6定义节点自由度〔Degree of Freedom〕的限制.NODE,NEND,NINC:选取自由度约束节点的X围.Lab:相对元素的每一个节点受自由度约束的形式.结构力学：DX,DY,DZ〔直线位移〕；ROTX,ROTY,ROTZ〔旋转位移〕.热学：TEMP〔温度〕.流体力学：PRES〔压力〕；VX,VY,VZ〔速度〕.磁学：MAG〔磁位能〕；AX,AY,AZ〔向量磁位能〕.电学：VOLT〔电压〕.Menu Paths:Main Menu>Solution>Apply><displacement type>>On NodesSFBEAM, ELEM, LKEY, Lab,VALI, VALJ, VAL2I, VAL2J, IOFFST, JOFFST定义在梁元素上的分布力.ELEM:元素.LKEY:建立元素后,依节点顺序梁元素有四个面,该参为分力所施加的面号.Lab:PRES<表示分布压力>.VALI,VALJ:在I点与J点分布力的值.Menu Paths:Main Menu>Solution>Apply>Plessure>On BeamsSFE,ELEM,LKEY,Lab,KVAL,VAL1,VAL2,VAL3,VAL4定义分布力作用于元素上的方式和大小,元素可分为2-D元素与3-D元素,如图3-3所示.V AL1~V AL4为初建元素时节点顺序.ELEM:元素.LKEY:建立元素后,依节点顺序,该分布力定义施加边或面的Lab:力的形式.Lab=PRES 结构压力=CONV热学的对流=HFLUX热学的热流率VAL1~VAL4:相对应作用于元素边与面上节点的值.Menu Paths:Main Menu>Solution>Apply><load type>><type option>SF,NlisT,Lab,VALUE1,VALUE2定义节点间分布力.该命令和SFE命令相似,均为定义分布力.但SFE指定特定元素分布力,作用于元素的边、面上的状态,故适用于非均匀分布力.SF适用于均匀载荷,分布力作用于Nlist节点所包含元素的边与面.如图3-4所示.Nlist:分布力作用的边或面上的所有节点.通常有NSEL命令选择节点为Active节点,然后设定Nlist=ALL,表示Nlist含有NSEL所选择的所有节点.Lab:力的形式.Lab=PRES 结构压力=CONV热学的对流=HFLUX热学的热流率VALUE1:作用分布力的值.VALUE2:假如Lab=CONV,该值为对流的外界温度,其他领域的分析不使用该参数.Menu Paths:Main Menu>Solution>Apply><load type>>On NodesNSEL,Type,Item,p,VMIN,VMAX,VINC,KABS完成有限元模型节点、元素建立后,选择对象非常重要,正常情况下在ANSYS中所建立的任何对象〔节点、元素〕,皆为有效〔Active〕对象,只有是Active对象才能对其进展操作,为配合建模简化命令,可适时选取某些对象为Active对象,再对其进展操作.Type:选择方式.Type=S 选择一组节点为Active节点=R 在现有的Active节点中,重新选取Active节点=A 再选择某些节点,参加Active节点中=U 在现有Active节点中,排除某些节点=ALL 选择所有节点为Active节点Item:资料卷标Item=NODE 用节点选取=LOC 用节点坐标选取p=<无>〔Item=NODE〕=X<Y,Z>< 表示节点X<Y,Z>为准,当Item=LOC>VIMIN,VMAX,VINC:选取X围,Item=NODE其X围为节点,Item=LOCX围为p坐标的X 围.如图〔3-5〕所示.3.6 求解求解前先保存数据库,将Output窗口提到最前面观察求解信息,然后在OLU处理器里,输入SOLVE命令即可求解.GUI路径为Main Menu:Solution>-Solve-Current LS.如果求解失败,典型的原因有：1）约束不够〔通常出现的问题〕.2）材料性质参数有负值,如密度值等.3）示约束铰接结构,如两个水平运动的梁单元在坚直方向没有约束.4）屈曲—当应力刚化效应为负〔压〕时,在载荷作用下整个结构刚度弱化.如果刚度减小到0或更小时,求解存在奇异性,因为整个结构已发生屈曲.5）模型中有非线性单元.3.7用POST1进展结果后处理1. 进入POST1命令：/POST1GUI:Main Menu>General Postproc2. 读取结果依据载荷步和子步号或者时间读取出需要的载荷步和子步结果.命令：SETGUI:Main Menu>General Postproc>Read Results-Load step3. 绘变形图命令：PLDISP,KUNDKUND=0 显示变形后的的结构形状KUND=1 同时显示变形前与变形后的的结构形状KUND=1 同时显示变形前与变形后的的结构形状,但仅显示结构外观GUI:Main Menu>General Postprocessor>Plot Results>Deformed Shape4. 变形动画以动画的方式模拟结构静力作用下的变形过程GUI:Utility Menu>Plotctrls>Animate>Deformed Shape5. 列表支反力在任一方向,支反力总和必等于在此方向的载荷总和GUI:Main Menu>General Postprocessor>List Results>Rection Solution…6. 应力等值线与应力等值线动画应力等值线方法可清晰描述一种结果在整个模型中的变化,可以快速确定模型中的危险区域. GUI:Main Menu>General Postprocessor>Plot Results>-Contour Plot-Nodal Solution…应力等值线动画GUI:Utility Menu>Plotctrls>Animate>Deformed Shape[例3-1]建一个平面结构节点的安排图,如图3-6所示/FILNAME,EX3-1/UNITS,BIN/TITLE,PLANE NODES GENERA TION/PREP7LOCAL,11,1,5,0,0 ！建立11号局部圆柱区域坐标N,1,5,30N,2,5,60CSYS,0 ！回至卡式坐标N,3,0,5N,4,2.5,-5CSYS,11 ！回至11号圆柱坐标N,5,5,0N,6,0,0N,7,5,-45CSYS,0N,8,5,5N,9,7.5,0…………[例3-2]有一个梁结构如图3-7〔a〕所示,L=30cm,F=1000N,q=600N/m图3-6〔b〕为均布11个节点的规划.解题的ANSYS命令如下/FILNAME,EX3-2/UNITS,SI/TITLE,BEAM 11 NODE SIMULATION/PREP7N,1,0,0N,11,0.3,0FILL,1,11ET,1,BEAM3MP,EX,1,207E9R,1,1e-4,2.083e-10,0.005E,1,2EGEN,10,1,1,1,1EPLOT/PNUM,ELEM,1EPLOTFINISH/SOLUANTYPE,STATICOUTPR,BASIC,ALL ！在输出窗口中列出元素的结果D,1,UX,0,,,,,UY,ROTZD,11,UX,0,,,,,UYSFBEAM,1,1,PRES,0,60SFBEAM,2,1,PRES,60,120 $ SFBEAM,3,1,PRES,120,180SFBEAM,4,1,PRES,180,240 $ SFBEAM,5,1,PRES,240,300SFBEAM,6,1,PRES,300,360 $ SFBEAM,7,1,PRES,360,420SFBEAM,8,1,PRES,420,480 $ SFBEAM,9,1,PRES,480,540SFBEAM,10,1,PRES,540,600F,6,FY,-1000SOLVEFINISH/POST1PLDISP ！显示变形图PRDISP ！列出变形资料FINISH4 实体模型的建立4.1 实体模型简介在上一章里已介绍了有限的直法建模,但该方法对复杂的结构,建立过程复杂而且容易出错,因此这里引入实体模型的建立,与一般的CAD软件一样,利用点、线、面、体积组合而成.实体模型几何图形决定之后,由这界来决定网格,即每一线段要分成几个元素或元素的尺寸是多大.决定了每边元素数目或尺寸大小之后,ANSYS的内建程序即能自动产生网格,即自动产生节点和元素,并同时完成有限元模型.。
(完整版)ANSYS最常用命令流+中文注释(超级大全)
ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。
keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。
如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。
同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。
ansys命令流语法
ansys命令流语法ANSYS命令流语法是使用ANSYS软件进行仿真分析的关键部分。
它是一种将命令以特定顺序组合在一起的方式，以实现特定的分析目标。
本文将介绍ANSYS命令流语法的基本语法规则和常用命令，以及如何使用它们进行仿真分析。
一、ANSYS命令流语法的基本语法规则1. 命令的基本格式：命令[选项] [参数1, 参数2, ...]2. 命令的执行顺序：ANSYS命令流是按照命令的顺序逐条执行的。
如果需要改变执行顺序，可以使用条件语句、循环语句等控制结构。
3. 注释：可以在命令流中添加注释，以"!"开头。
注释部分不会被执行，可以用于解释命令的用途或添加说明。
4. 变量和参数：可以使用变量和参数来存储和传递数据。
变量以"$"开头，参数以"%"开头。
二、常用命令1. Preprocessor命令：用于定义和准备分析模型的预处理操作。
- /PREP7：进入预处理器界面。
- ET，MP，REAL等：定义单元类型、材料属性、实数等。
- K，L，A等：创建节点、单元、区域等。
2. Solution命令：用于设置和运行分析求解器。
- /SOLU：进入求解器界面。
- SOLVE，ANTYPE等：设置分析类型、求解选项等。
- D，S等：定义边界条件、加载条件等。
3. Postprocessor命令：用于后处理和分析结果的可视化。
- /POST1：进入后处理器界面。
- PLOT，PDEF等：绘制图形、定义图形属性等。
- PRINT，*VWRITE等：输出结果数据。
三、使用ANSYS命令流语法进行仿真分析使用ANSYS命令流语法进行仿真分析的一般步骤如下：1. 导入几何模型：使用CAD软件创建几何模型，并将其导入ANSYS 中。
2. 定义材料属性：根据实际材料的物理特性，使用MP命令定义材料属性。
3. 网格划分：使用网格划分命令划分几何模型，生成有限元网格。
ANSYS命令流学习笔记2-beam单元的静力分析
!这一次学习重点：!1. beam单元的截面定义!2. 网格划分的属性设置!3. 剪力、弯矩、应力的云图显示，及列表输出。
PLLS和ETABLE命令。
了解详细的输出设置，直接百度beam188单元的中文帮助文件即可。
小技巧：1. ansys 11.0以下的版本，可以单独拿出ansyshelp.chm文件（安装位置的help文件夹里），建议备份一个，方便查询help内容。
2. 利用现有的APDL编辑工具，如Ultraedit或者PSpad，能高亮显示语法，入门实用。
3. 大小写不用区分，所以下文中命令流大小写混乱，以后注意统一。
4. ansys官方微信有很多实例分析，详细介绍解析解、GUI操作、APDL命令流，入门帮助很大。
华丽的分割线finish/clear/prep7et,1,188 !定义单元beam188mp,ex,1,2.1e11mp,prxy,1,0.3mp,dens,1,7850 !材料属性sectype,100,beam,rect, , 0 !定义截面为矩形，ID=100secoffset,centsecdata,10,10,0,0,0,0,0,0,0 !定义矩形面10*10k,1, , , ,k,2,100,0,0lstr,1,2 !创建梁轮廓，lstr始终是直线，l命令可以根据坐标系不同而不同/pnum,line,1 !给line编号lplot !显示线段latt,1,,1,,,,100 !LATT,MAT,,TYPE,,KB起始定向点,KE终止定向点,SECID. 这里用了mat，type，secid。
lesize,all,,,10,,,,,1 !lesize,nl1,size,angsiz,ndiv,space,kforc,layer1,layer2,kyndiv. 这里用了ndiv 均分10份lmesh,all !划分网格，如果没有上一步的分网，直接划分就会自动定义网格尺寸。
ansys蠕变应变率命令流
ansys蠕变应变率命令流1.引言1.1 概述概述：蠕变应变是材料在长时间作用下产生的变形现象，它在工程领域具有重要的作用。
蠕变应变率是描述蠕变现象发生速率的参数，它反映了材料在一定应力下产生蠕变变形的能力。
ANSYS是一种常用的工程仿真软件，它提供了许多功能强大的命令流供用户使用。
其中，蠕变应变率命令流被广泛应用于材料蠕变性能的研究和工程实践中。
本文将对ANSYS蠕变应变率命令流进行详细介绍和使用方法的讲解。
通过学习和掌握这一命令流，工程师和研究人员可以更加准确地预测材料在长时间持续加载下的变形情况，为工程设计提供科学依据。
在介绍ANSYS蠕变应变率命令流之前，我们将先简要概述蠕变现象、蠕变应变和蠕变应变率的基本概念。
然后，我们将详细讲解蠕变应变率命令流的使用方法，包括命令的输入格式、参数的设置以及结果的分析等内容。
最后，我们将通过实例的展示和分析，进一步说明蠕变应变率命令流在实际工程中的应用价值。
通过本文的学习，读者将能够全面了解ANSYS蠕变应变率命令流的原理和功能，掌握蠕变应变率命令流的使用方法，并能够灵活应用于工程设计和材料研究中。
同时，本文也将对该命令流存在的一些局限性进行探讨，并对未来的研究方向进行展望。
1.2 文章结构本文主要介绍了ANSYS蠕变应变率命令流的使用方法。
文章共分为引言、正文和结论三个部分。
引言部分首先概述了本文的主题和目的。
其次，介绍了ANSYS蠕变应变率命令流在工程领域的重要性和应用背景。
最后，明确了本文的目的和意义，即通过详细介绍ANSYS蠕变应变率命令流的使用方法，为读者提供一个全面了解和掌握该技术的指南。
正文部分主要包括两个小节，分别是ANSYS蠕变应变率命令流的介绍和使用方法。
- 在2.1小节中，将详细介绍ANSYS蠕变应变率命令流的背景和原理。
首先，解释了蠕变现象的定义和原因。
接着，介绍了应变率是描述蠕变行为的重要参数。
随后，详细阐述了ANSYS蠕变应变率命令流在工程仿真中的作用和应用范围。
(完整版)ansys命令流
八天学会Ansys命令流为方便大家的交流和学习,特推出"跟我学命令流"课程本课程分为三部分:前处理,加载求解,后处理每部分的学习时间:10天,共计30天每天学习大约10个命令希望本课程对大家能有所帮助第一天目标:熟悉ANSYS基本关键字的含义k --> Keypoints 关键点l --> Lines 线a --> Area 面v --> Volumes 体e --> Elements 单元n --> Nodes 节点cm --> component 组元et --> element type 单元类型mp --> material property 材料属性r --> real constant 实常数d --> DOF constraint 约束f --> Force Load 集中力sf --> Surface load on nodes 表面载荷bf --> Body Force on Nodes 体载荷ic --> Initial Conditions 初始条件第二天目标:了解命令流的整体结构,掌握每个模块的标识!文件说明段/BATCH/TITILE,test analysis !定义工作标题/FILENAME,test !定义工作文件名/PREP7 !进入前处理模块标识!定义单元,材料属性,实常数段ET,1,SHELL63 !指定单元类型ET,2,SOLID45 !指定体单元MP,EX,1,2E8 !指定弹性模量MP,PRXY,1,0.3 !输入泊松比MP,DENS,1,7.8E3 !输入材料密度R,1,0.001 !指定壳单元实常数-厚度......!建立模型K,1,0,0,, !定义关键点K,2,50,0,,K,3,50,10,,K,4,10,10,,K,5,10,50,,K,6,0,50,,A,1,2,3,4,5,6, !由关键点生成面......!划分网格ESIZE,1,0,AMESH,1......FINISH !前处理结束标识/SOLU !进入求解模块标识!施加约束和载荷DL,5,,ALLSFL,3,PRES,1000SFL,2,PRES,1000......SOLVE !求解标识FINISH !求解模块结束标识/POST1 !进入通用后处理器标识....../POST26 !进入时间历程后处理器……/EXIT,SAVE !退出并存盘以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助/ANGLE !指定绕轴旋转视图/DIST !说明对视图进行缩放/DEVICE !设置图例的显示,如:风格,字体等/REPLOT !重新显示当前图例/RESET !恢复缺省的图形设置/VIEW !设置观察方向/ZOOM !对图形显示窗口的某一区域进行缩放第三天生成关键点和线部分1.生成关键点K,关键点编号,X坐标,Y坐标,Z坐标例:K,1,0,0,02.在激活坐标系生成直线LSTR,关键点P1,关键点P2例LSTR,1,23.在两个关键点之间连线L,关键点P1,关键点P2例L,1,2注:此命令会随当前的激活坐标系不同而生成直线或弧线4.由三个关键点生成弧线LARC,关键点P1,关键点P2,关键点PC,半径RAD例LARC,1,3,2,0.05注:关键点PC是用来控制弧线的凹向5.通过圆心半径生成圆弧CIRCLE,关键点圆心,半径RAD,,,,圆弧段数NSEG例:CIRCLE,1,0.05,,,,46.通过关键点生成样条线BSPLIN,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6 例:BSPLIN,1,2,3,4,5,67.生成倒角线LFILLT,线NL1,线NL2,倒角半径RAD例LFILLT,1,2,0.0058.通过关键点生成面A,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6,P7,P8...例:A,1,2,3,49.通过线生成面AL,线L1,线L2,线L3,线L4,线L5,线L6,线L7,线L8,线L9,线L10例:AL,5,6,7,810.通过线的滑移生成面ASKIN,线NL1,线NL2,线NL3,线NL4,线NL5,线NL6,线NL7,线NL8,线NL9例:ASKIN,1,4,5,6,7,8注:线1为滑移的导向线第四天目标:掌握常用的实体-面的生成生成矩形面1.通过矩形角上定位点生成面BLC4,定位点X方向坐标XCORNER,定位点Y方向坐标YCORNER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH例:BLC4,0,0,5,3,02.通过矩形中心定位点生成面BLC5,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH注:与上条命令的不同就在于矩形的定位点不一样例:BLC5,2.5,1.5,5,3,03.通过在工作平面定义矩形X.Y坐标生成面RECTNG,矩形左边界X坐标X1,矩形右边界X坐标X2,矩形下边界Y坐标Y1,矩形上边界Y坐标Y2例:RECTNG,0,5,0,3生成圆面4.通过中心定位点生成实心圆面CYL4,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,圆面的内半径RAD1,内圆面旋转角度THETA1,圆面的外半径RAD2,外圆面旋转角度THETA2,圆面的深度DEPTH注:如要实心的圆面则不用RAD2,THETA2,DEPTH例:CYL4,0,0,5,3605.生成扇形圆面命令介绍如上例1实心扇形:CYL4,0,0,5,60例2扇形圆环:CYL4,0,0,5,60,10,60例3整的圆环:CYL4,0,0,5,360,10,360注:同时可通过定义圆面的深度以生成柱体6.通过在工作平面定义起始点生成圆面CYL5,开始点X坐标XEDGE1,开始点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2,圆面深度DEPTH例:CYL5,0,0,2,2,7.通过在工作平面定义内外半径和起始角度来生成圆面PCIRC,内半径RAD1,外半径RAD2,起始角度THETA1,结束角度THETA2例LCIRC,2,5,30,1808.生成面与面的倒角AFILLT,面1的编号NA1,面2的编号NA2,倒角半径RAD例:AFILLT,2,5,2下一讲:多边形面的生成第五天目标:掌握多边形面和体的生成1.生成多边形面命令:RPR4,多边形的边数NSIDES,中心定位点X坐标XCENTER,中心定位点Y坐标YCENTER,中心定位点距各边顶点的距离RADIUS,多边形旋转角度THETA例:RPR4,4,0,0,0.15,30注:这条命令可通过定义不同的NSIDES生成三边形,四边形,...,八边形2.生成多边形体命令:RPR4,多边形的边数NSIDES,中心定位点X坐标XCENTER,中心定位点Y坐标YCENTER,中心定位点距各边顶点的距离RADIUS,多边形旋转角度THETA,多边形的深度DEPTH例:RPR4,4,0,0,0.15,30,0.1注:多边形体和面命令唯一的不同就在于深度DEPTH的定义到此,关键点,线,面的生成讲解已结束,下一讲:体的生成第六天目标:掌握体的生成命令1.通过关键点生成体命令:V,关键点P1,关键点P2, P3, P4, P5, P6, P7, P8例:V,4,5,6,7,15,24,252.通过面生成体命令:VA,面A1,面A2, A3, A4, A5, A6, A7, A8, A9, A10例:VA,3,4,5,8,103.通过长方形角上定位点生成体命令:BLC4该命令前面在讲生成面的时候已作介绍,唯一的不同在于深度DEPTH的定义.4.通过长方形中心定位点生成面命令:BLC55.通过定义长方体起始位置生成体命令:BLOCK,开始点X坐标X1,结束点X坐标X2, Y1, Y2, Z1, Z2例:BLOCK,2,5,0,2,1,36.生成圆柱体基本命令通生成圆形面,不同在于DEPTH的定义基本命令:CYL4基本命令:CYL5基本命令:CYLIND7.生成棱柱基本命令通生成多边形,不同在于DEPTH的定义基本命令:RPR48.通过球心半径生成球体命令:SPH4,球心X坐标XCENTER,球心Y坐标YCENTER,半径RAD1,半径RAD2例:SPH4,1,1,2,59.通过直径上起始点坐标生成球体命令:SPH5,起点X坐标XEDGE1,起点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2例:SPH5,2,5,7,610.在工作平面起点通过半径和转动角度生成球体命令:SPHERE,半径RAD1,半径RAD2,转动角度THETA1,转动角度THETA2例:SPHERE,2,5,0,6011.生成圆锥体命令:CONE,底面半径RBOT,顶面半径RTOP,底面高Z1,顶面高Z2,转动角度THETA1,转动角度THETA2例:CONE,10,20,0,50,0,180下一讲:布尔操作第七天目标:掌握常用的布尔操作命令1.沿法向延伸面生成体命令:VOFFST,面的编号NAREA,面拉伸的长度DIST,关键点增量KINC例:VOFFST,1,2,,2.通过坐标的增量延伸面生成体命令:VEXT,面1的编号NA1,面2的编号NA2,增量NINC,X方向的增量DX,Y方向的增量DY,Z 方向的增量DZ, RX, RY, RZ例:VEXT,1,5,1,1,2,2,3.面绕轴旋转生成体命令:VROTAT,面1的编号NA1,面2的编号NA2,NA3, NA4, NA5, NA6,定位轴关键点1编号PAX1,定位轴关键点2编号PAX2,旋转角度ARC,生成体的段数NSEG例:VROTAT,1,2,,,,,4,5,360,44.沿线延伸面生成体命令:VDRAG,面1的编号NA1,面2的编号NA2, NA3, NA4, NA5, NA6,导引线1的编号NLP1,导引线2的编号NLP2, NLP3, NLP4, NLP5, NLP6例:VDRAG,2,3,,,,,8,5.线绕轴旋转生成面命令:AROTAT,线1的编号NL1, NL2, NL3, NL4, NL5, NL6,定位轴关键点1的编号PAX1,定位轴关键点2的编号PAX2,旋转角度ARC,生成面的段数NSEG例:AROTAT,3,4,,,,,6,8,360,46.沿线延伸线生成面命令:ADRAG,线1的编号NL1,NL2, NL3, NL4, NL5, NL6,导引线1的编号NLP1, NLP2, NLP3, NLP4, NLP5, NLP6例:ADRAG,3,,,,,,87.同理可以延伸关键点,相应的命令如下:LROTAT, NK1, NK2, NK3, NK4, NK5, NK6, PAX1, PAX2, ARC, NSEGLDRAG, NK1, NK2, NK3, NK4, NK5, NK6, NL1, NL2, NL3, NL4, NL5, NL6各选项的含义雷同于上.8.延伸一条线命令LEXTND,线的编号NL1,定位关键点编号NK1,延伸的距离DIST,原有线是否保留控制项KEEP例LEXTND,5,2,1.5,09.布尔操作:加命令LCOMB,线编号NL1,线编号NL2,是否修改控制项KEEP例LCOMB,2,5注:对面和体的相应为:VADD,AADD.选项的含义都类似10.布尔操作:粘接和搭接搭接的核心关键字为:OVLAP,随实体的不同略有不同,如:对体为VOVLAP对面为AOVLAP对线为LOVLAP粘接的核心关键字为:GLUE,随实体的不同略有不同,如:对体为VGLUE对面为AGLUE对线为LGLUE但其他的选项的含义是类似的,这里就不再累述.下一讲:移动,复制,映射,删除...第八天目标:掌握体素的移动,复制,删除,映射一.移动关键点命令:KMODIF,关键点编号NPT,移动后的坐标X,移动后的坐标Y,移动后的坐标Z例:KMODIF,5,0,0,2二.移动复制关键点命令:KGEN,复制次数选项ITIME,起始关键点编号NP1,结束关键点编号NP2,增量NINC,偏移DX,偏移DY,偏移DZ,关键点编号增量KINC,生成节点单元控制项NOELEM,原关键点是否被修改选项IMOVE例:KGEN,2,1,10,1,2,2,2,,,,注:IMOVE选项说明,设置为0时,不修改原关键点,即为复制,设置为1时,修改原关键点,即为移动,从而通过控制IMOVE选项实现移动或复制.三.移动复制线命LGEN,ITIME,NL1,NL2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上四.移动复制面命:AGEN,ITIME,NA1,NA2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上五.移动复制体命令:VGEN,ITIME,NV1,NV2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上六.修改面的法向方向命令:ANORM,面的编号ANUM,单元的法向方向是否修改选项NOEFLIP例:ANORM,2七.体素的删除基本的命令为:*DELE组合不同的关键字形成不同的命令如:KDELE,LDELE,ADELE,VDELE基本的命令格式为:*DELE,起始体素编号N*1,结束体素编号N*2,增量NINC,是否删除体素下层的元素选项KSWP如LDELE,2,5,1,1八.体素的映射基本的命令为:*SYMM组合不同的关键字形成不同的命令如:KSYMM,LSYMM,ARSYM,VSYMM基本的命令格式为:*SYMM,映射轴选项NCOMP,起始体素编号N*1,结束体素编号N*2,增量NINC,关键点编号增量KINC,NOELEM, IMOVE如:VSYMM,X,1,10,1,,,,。
(完整版)史上最全的ANSYS命令流大全
《史上最全的ANSYS命令流查询与解释》【1】*************************************************************************************对ansys主要命令的解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STA TIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三
生成关键点和线部分
1.生成关键点
K,关键点编号,X坐标,Y坐标,Z坐标
例:K,1,0,0,0
2.在激活坐标系生成直线
LSTR,关键点P1,关键点P2
例LSTR,1,2
3.在两个关键点之间连线
L,关键点P1,关键点P2
例L,1,2
注:此命令会随当前的激活坐标系不同而生成直线或弧线
4.由三个关键点生成弧线
LARC,关键点P1,关键点P2,关键点PC,半径RAD
例LARC,1,3,2,0.05
注:关键点PC是用来控制弧线的凹向
5.通过圆心半径生成圆弧
CIRCLE,关键点圆心,半径RAD,,,,圆弧段数NSEG
例:CIRCLE,1,0.05,,,,4
6.通过关键点生成样条线
BSPLIN,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6
例:BSPLIN,1,2,3,4,5,6
7.生成倒角线
LFILLT,线NL1,线NL2,倒角半径RAD
例LFILLT,1,2,0.005
8.通过关键点生成面
A,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6,P7,P8...
例:A,1,2,3,4
9.通过线生成面
AL,线L1,线L2,线L3,线L4,线L5,线L6,线L7,线L8,线L9,线L10
例:AL,5,6,7,8
10.通过线的滑移生成面
ASKIN,线NL1,线NL2,线NL3,线NL4,线NL5,线NL6,线NL7,线NL8,线NL9
例:ASKIN,1,4,5,6,7,8
注:线1为滑移的导向线
四
目标:掌握常用的实体-面的生成
生成矩形面
1.通过矩形角上定位点生成面
BLC4,定位点X方向坐标XCORNER,定位点Y方向坐标YCORNER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH
例:BLC4,0,0,5,3,0
2.通过矩形中心定位点生成面
BLC5,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH
注:与上条命令的不同就在于矩形的定位点不一样
例:BLC5,2.5,1.5,5,3,0
3.通过在工作平面定义矩形X.Y坐标生成面
RECTNG,矩形左边界X坐标X1,矩形右边界X坐标X2,矩形下边界Y
坐标Y1,矩形上边界Y坐标Y2
例:RECTNG,0,5,0,3
生成圆面
4.通过中心定位点生成实心圆面
CYL4,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,圆面的内半径RAD1,内圆面旋转角度THETA1,圆面的外半径RAD2,外圆面旋转角
度THETA2,圆面的深度DEPTH
注:如要实心的圆面则不用RAD2,THETA2,DEPTH
例:CYL4,0,0,5,360
5.生成扇形圆面
命令介绍如上
例1实心扇形:CYL4,0,0,5,60
例2扇形圆环:CYL4,0,0,5,60,10,60
例3整的圆环:CYL4,0,0,5,360,10,360
注:同时可通过定义圆面的深度以生成柱体
6.通过在工作平面定义起始点生成圆面
CYL5,开始点X坐标XEDGE1,开始点Y坐标YEDGE1,结束点X坐标
XEDGE2,结束点Y坐标YEDGE2,圆面深度DEPTH
例:CYL5,0,0,2,2,
7.通过在工作平面定义内外半径和起始角度来生成圆面
PCIRC,内半径RAD1,外半径RAD2,起始角度THETA1,结束角度THETA2
例LCIRC,2,5,30,180
8.生成面与面的倒角
AFILLT,面1的编号NA1,面2的编号NA2,倒角半径RAD
例:AFILLT,2,5,2
下一讲:多边形面的生成。
