LCD-1602引脚功能
LCD1602资料说明
LCD1602液晶显示1602LCD的基本参数及引脚功能图10-53 1602字符型液晶显示器实物图1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图所示：图10-54 1602LCD尺寸图LCD1602主要技术参数：显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表所示:图10-55 读操作时序图10-56 写操作时序1602LCD的RAM地址映射及标准字库表液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。
要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符，图10-57是1602的内部显示地址。
图10-57 1602LCD内部显示地址例如第二行第一个字符的地址是40H，那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位D7恒定为高电平1所以实际写入的数据应该是01000000B（40H）+10000000B(80H)=11000000B(C0H)。
在对液晶模块的初始化中要先设置其显示模式，在液晶模块显示字符时光标是自动右移的，无需人工干预。
每次输入指令前都要判断液晶模块是否处于忙的状态。
1602液晶模块内部的字符发生存储器（CGROM）已经存储了160个不同的点阵字符图形，如图10-58所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”图10-58 字符代码与图形对应图1602LCD的一般初始化（复位）过程延时15mS写指令38H（不检测忙信号）延时5mS写指令38H（不检测忙信号）延时5mS写指令38H（不检测忙信号）以后每次写指令、读/写数据操作均需要检测忙信号写指令38H：显示模式设置写指令08H：显示关闭写指令01H：显示清屏写指令06H：显示光标移动设置写指令0CH：显示开及光标设置LCD1602的示例调用程序：（1）LCD1602.H文件#ifndef __LCD1602_H__#define __LCD1602_H__#include <reg51.H>#define LCD_DATA P2 //LCD的数据口sbit LCD_BUSY = LCD_DATA ^ 7; //LCD忙信号位sbit LCD_RS = P0 ^ 7; //LCD寄存器选择sbit LCD_RW = P0 ^ 6; //LCD读写控制sbit LCD_EN = P0 ^ 5; //LCD使能信号#define LCD_GO_HOME 0x02 //AC=0，光标、画面回HOME位//输入方式设置#define LCD_AC_AUTO_INCREMENT 0x06 //数据读、写操作后，AC自动增一#define LCD_AC_AUTO_DECREASE 0x04 //数据读、写操作后，AC自动减一#define LCD_MOVE_ENABLE 0x05 //数据读、写操作，画面平移#define LCD_MOVE_DISENABLE 0x04 //数据读、写操作，画面不动//设置显示、光标及闪烁开、关#define LCD_DISPLAY_ON 0x0C //显示开#define LCD_DISPLAY_OFF 0x08 //显示关#define LCD_CURSOR_ON 0x0A //光标显示#define LCD_CURSOR_OFF 0x08 //光标不显示#define LCD_CURSOR_BLINK_ON 0x09 //光标闪烁#define LCD_CURSOR_BLINK_OFF 0x08 //光标不闪烁//光标、画面移动，不影响DDRAM#define LCD_LEFT_MOVE 0x18 //LCD显示左移一位#define LCD_RIGHT_MOVE 0x1C //LCD显示右移一位#define LCD_CURSOR_LEFT_MOVE 0x10 //光标左移一位#define LCD_CURSOR_RIGHT_MOVE 0x14 //光标右移一位//工作方式设置#define LCD_DISPLAY_DOUBLE_LINE 0x38 //两行显示#define LCD_DISPLAY_SINGLE_LINE 0x30 //单行显示void LCD_cls(void);void LCD_write_data(unsigned char);void LCD_initial(void);void LCD_set_position(unsigned char);void LCD_prints(unsigned char *);void LCD_printc(unsigned char);void LCD_write_instruction(unsigned char LCD_instruction);#endif（2）LCD1602.C文件#include "LCD1602.H"void LCD_check_busy(void) //检测LCD状态，看它是不是还在忙呢{while(1){LCD_EN = 0;LCD_RS = 0;LCD_RW = 1;LCD_DATA = 0xff;LCD_EN = 1;if(!LCD_BUSY)break;}LCD_EN = 0;}void LCD_cls(void) //LCD清屏{LCD_check_busy();LCD_RS = 0;LCD_RW = 0;LCD_DATA = 1;LCD_EN = 1;LCD_EN = 0;}void LCD_write_instruction(unsigned char LCD_instruction) //写指令到LCD {LCD_check_busy();LCD_RS = 0;LCD_RW = 0;LCD_DATA = LCD_instruction;LCD_EN = 1;LCD_EN = 0;}void LCD_write_data(unsigned char LCD_data) //输出一个字节数据到LCD {LCD_check_busy();LCD_RS = 1;LCD_RW = 0;LCD_DATA = LCD_data;LCD_EN = 1;LCD_EN = 0;}void LCD_set_position(unsigned char x) //LCD光标定位到x处{LCD_write_instruction(0x80 + x);}/*void LCD_go_home(void) //LCD光标归位{LCD_write_instruction(LCD_GO_HOME);}*/void LCD_printc(unsigned char lcd_data) //输出一个字符到LCD{LCD_write_data(lcd_data);}void LCD_prints(unsigned char *lcd_string) //输出一个字符串到LCD{unsigned char i = 0;while(lcd_string[i] != 0x00){LCD_write_data(lcd_string[i]);i++;}}void LCD_initial(void) //初始化LCD{LCD_write_instruction(LCD_AC_AUTO_INCREMENT | LCD_MOVE_DISENABLE);LCD_write_instruction(LCD_DISPLAY_ON | LCD_CURSOR_OFF);LCD_write_instruction(LCD_DISPLAY_DOUBLE_LINE);LCD_cls();}。
lcd1602使用说明

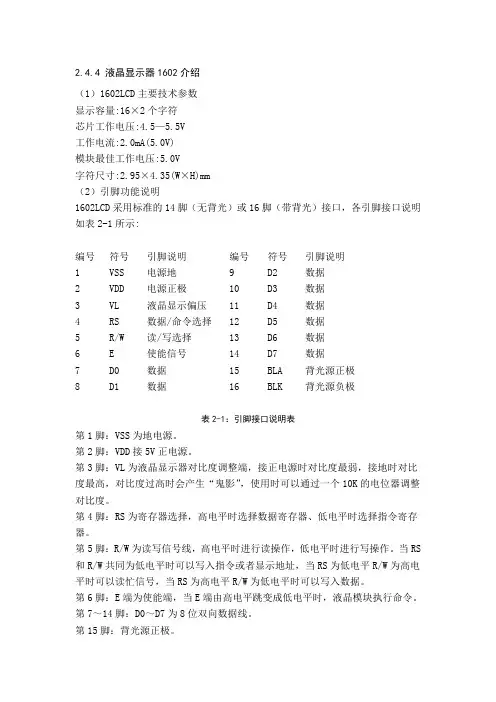

2.4.4 液晶显示器1602介绍（1）1602LCD主要技术参数显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm（2）引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表2-1所示:编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择12 D5 数据5 R/W 读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据15 BLA 背光源正极8 D1 数据16 BLK 背光源负极表2-1：引脚接口说明表第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS 和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
（3）1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表2-2所示：序号指令RSR/WD7 D6 D5 D4 D3 D2 D1 D01 清显示0 0 0 0 0 0 0 0 0 12 光标返回0 0 0 0 0 0 0 0 1 *3 置输入模式0 0 0 0 0 0 0 1I/DS4 显示开/关控制0 0 0 0 0 0 1 D C B5 光标或字符移位0 0 0 0 0 1S/CR/L* *6 置功能0 0 0 0 1 DL N F * *7 置字符发生存贮器地址0 0 0 1字符发生存贮器地址8 置数据存贮器地址0 0 1 显示数据存贮器地址9 读忙标志或地址0 1 BF 计数器地址10 写数到CGRAM或DDRAM）1 0要写的数据内容11 从CGRAM或DDRAM读数1 1读出的数据内容表2-2：控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
1602管脚及原理

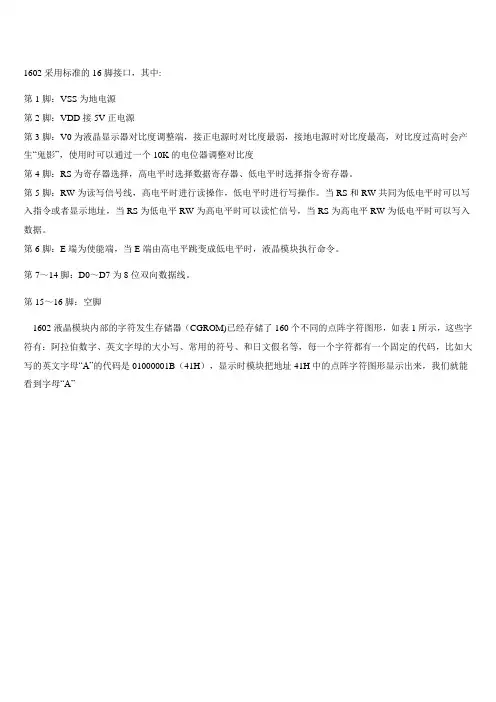

1602采用标准的16脚接口，其中:第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15～16脚：空脚1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”1602液晶模块内部的控制器共有11条控制指令，如表2所示，它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置指令2：光标复位，光标返回到地址00H指令3：光标和显示模式设置I/D：光标移动方向，高电平右移，低电平左移S:屏幕上所有文字是否左移或者右移。
高电平表示有效，低电平则无效指令4：显示开关控制。
D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示C：控制光标的开与关，高电平表示有光标，低电平表示无光标B：控制光标是否闪烁，高电平闪烁，低电平不闪烁指令5：光标或显示移位S/C：高电平时移动显示的文字，低电平时移动光标指令6：功能设置命令DL：高电平时为8位总线，低电平时为4位总线N：低电平时为单行显示，高电平时双行显示F: 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符指令7：字符发生器RAM地址设置指令8：DDRAM地址设置指令9：读忙信号和光标地址BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。
1602LCD的基本参数及引脚功能

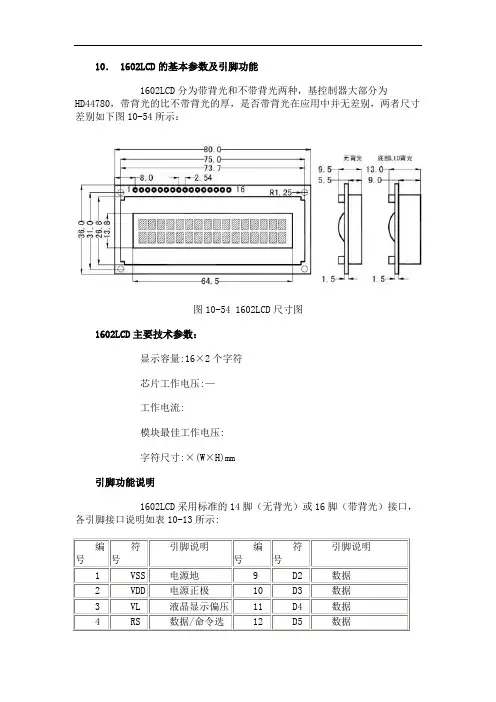

10． 1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图10-54所示：图10-54 1602LCD尺寸图1602LCD主要技术参数：显示容量:16×2个字符芯片工作电压:—工作电流:模块最佳工作电压:字符尺寸:×(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表10-13所示:编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选12 D5 数据表10-13：引脚接口说明表第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W 为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
10．8．2．3 1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表10-14所示：表10-14：控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置。
1602LCD
1602 LCD显示实验利用启点开发板可以很容易的完成LCD显示,具体如下:1602采用标准的14脚接口，其中:第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度.第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
另外引脚"A"和"K"为背光引脚,"A"接正,"K"接负便会点亮背光灯。
1602液晶模块内部的字符发生存储器（CGROM）已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A” 。
1602液晶模块内部的控制器共有11条控制指令，如表2所示，它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H，光标复位到地址00H位置指令2：光标复位，光标返回到地址00H指令3：光标和显示模式设置I/D：光标移动方向，高电平右移，低电平左移S：屏幕上所有文字是否左移或者右移。
高电平表示有效，低电平则无效指令4：显示开关控制。
D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示C：控制光标的开与关，高电平表示有光标，低电平表示无光标B：控制光标是否闪烁，高电平闪烁，低电平不闪烁指令5：光标或显示移位S/C：高电平时移动显示的文字，低电平时移动光标指令6：功能设置命令DL：高电平时为4位总线，低电平时为8位总线N：低电平时为单行显示，高电平时双行显示F：低电平时显示5×7的点阵字符，高电平时显示5×10的点阵字符指令7：字符发生器RAM地址设置指令8：DDRAM地址设置指令9：读忙信号和光标地址BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。
1602引脚图
1602引脚图
引言
本文档将介绍1602液晶显示屏的引脚图及其功能。
1602液晶显示屏是一种常用的字符型液晶显示模块，广泛应用于电子产品中。
引脚图
下面是1602液晶显示屏的引脚图：
-------------------
VCC -| 1 16 |- VSS
-| 2 15 |- R/W
-| 3 14 |- RS
-| 4 13 |- E
-| 5 12 |- D0
-| 6 11 |- D1
-| 7 10 |- D2
-| 8 9 |- D3
-------------------
引脚功能说明
下面是1602液晶显示屏每个引脚的功能说明：
•VCC：供电正极，接5V电源。
•VSS：供电负极，接地。
•R/W：读写控制，接高电平时读取数据，接低电平时写入数据。
•RS：寄存器选择，接高电平时为数据寄存器，接低电平时为命令寄存器。
•E：使能信号，通过控制使能信号的高低电平来触发程序。
•D0-D3：数据线，用于传输数据。
•D4-D7：另外四个数据线，也用于传输数据。
使用方法
使用1602液晶显示屏时，我们需要根据引脚图将其连接至单片机或其他电子设备。
下面是一个使用示例：
```c #include <LiquidCrystal.h>
// 定义1602液晶显示屏的引脚 LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() { // 设置液晶显示屏的列数和行数
lcd.begin(16, 2);
// 显示文字 lcd.print(。
1602LCD的基本参数及引脚功能
10．8.2.1 1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图10-54所示：图10-54 1602LCD尺寸图1602LCD主要技术参数：显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表10-13所示:编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择12 D5 数据5 R/W 读/写选择13 D6 数据表10-13：引脚接口说明表第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS 和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
10．8．2．3 1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表10-14所示：表10-14：控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
1602lcd的基本参数及引脚功能
10． 1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图10-54所示：图10-54 1602LCD尺寸图1602LCD主要技术参数：显示容量:16×2个字符芯片工作电压:—工作电流:模块最佳工作电压:字符尺寸:×(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表10-13所示:编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择12 D5 数据5 R/W 读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据15 BLA 背光源正极8 D1 数据16 BLK 背光源负极表10-13：引脚接口说明表第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS 和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
10．8．2．3 1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表10-14所示：序号指令RS R/W D7 D6 D5 D4 D3 D2 D1 D01 清显示0 0 0 0 0 0 0 0 0 12 光标返回0 0 0 0 0 0 0 0 1 *3 置输入模式0 0 0 0 0 0 0 1 I/D S4 显示开/关控制0 0 0 0 0 0 1 D C B5 光标或字符移位0 0 0 0 0 1 S/C R/L * *6 置功能0 0 0 0 1 DL N F * *7 置字符发生存贮器地址0 0 0 1字符发生存贮器地址8 置数据存贮器地址0 0 1 显示数据存贮器地址9 读忙标志或地址0 1 BF 计数器地址10 写数到CGRAM或DDRAM）1 0要写的数据内容11 从CGRAM或DDRAM读数 1 1 读出的数据内容表10-14：控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
1602LCD的基本参数及引脚功能
10．8.2.1 1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图10-54所示：图10-54 1602LCD尺寸图1602LCD主要技术参数：显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表10-13所示:表10-13：引脚接口说明表第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS 和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
10．8．2．3 1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表10-14所示：表10-14：控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置。
指令2：光标复位，光标返回到地址00H。
指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。
1602中文说明
1602采用标准的16脚接口，其中:第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15～16脚：空脚1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”1602液晶模块内部的控制器共有11条控制指令，如表2所示，它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置指令2：光标复位，光标返回到地址00H指令3：光标和显示模式设置I/D：光标移动方向，高电平右移，低电平左移S:屏幕上所有文字是否左移或者右移。
高电平表示有效，低电平则无效指令4：显示开关控制。
D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示C：控制光标的开与关，高电平表示有光标，低电平表示无光标B：控制光标是否闪烁，高电平闪烁，低电平不闪烁指令5：光标或显示移位S/C：高电平时移动显示的文字，低电平时移动光标指令6：功能设置命令DL：高电平时为4位总线，低电平时为8位总线N：低电平时为单行显示，高电平时双行显示F: 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符指令7：字符发生器RAM地址设置指令8：DDRAM地址设置指令9：读忙信号和光标地址BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。
1602液晶显示模块特点及引脚图
1602液晶显示模块特点及引脚图,
液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点，在各类仪表和低功耗系统中得到广泛的应用。
根据显示内容可以分为字符型液晶，图形液晶。
根据显示容量又可以分为单行16字，2行16字，两行20字等等。
这里介绍常用的字16字X2行的字符型液晶模块的使用方法。
这是一种通用模块。
与数码管相比该模块有如下优点：
1.位数多，可显示32位，32个数码管体积相当庞大了
2.显示内容丰富，可显示所有数字和大、小写字母
3.程序简单，如果用数码管动态显示，会占用很多时间来刷新显示，而1602自动完成此功能。
1602采用标准的16脚接口，其中：（模块背面有标注）
第1脚：VSS为地电源
第2脚：VDD接5V正电源
第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度（建议接地，弄不好有的模块会不显示）
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15～16脚：空脚（有的用来接背光）。
lcd1602引脚图功用介绍
lcd1602引脚图功用介绍LCD1602引脚图
1602选用规范的16脚接口，其间：
第1脚：VSS为电源地
第2脚：VCC接5V电源正极
第3脚：V0为液晶显现器比照度调整端，接正电源时比照度最弱，接地电源时比照度最高(比照度过高时会发作鬼影，运用时能够经过一个10K的电位器调整比照度)。
第4脚：RS为寄存器挑选，高电平1时挑选数据寄存器、低电平0时挑选指令寄存器。
第5脚：RW为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。
第6脚：E(或EN)端为使能(enable)端,高电平(1)时读取信息，负跳变时施行指令。
第7～14脚：D0～D7为8位双向数据端。
第15～16脚：空脚或背灯电源。
15脚背光正极，16脚背光负极。
1。
1602管脚及原理
1602 采用标准的16 脚接口，其中 :第 1 脚： VSS 为地电源第 2脚：VDD 接 5V 正电源第 3 脚： V0 为液晶显示器比较度调整端，接正电源时比较度最弱，接地电源时比较度最高，比较度过高时会产生“鬼影”，使用时能够经过一个10K 的电位器调整比较度第 4 脚： RS 为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第 5 脚： RW 为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS 和 RW 共同为低电平时能够写入指令也许显示地址，当RS 为低电平 RW 为高电平时能够读忙信号，当RS 为高电平 RW 为低电平时能够写入数据。
第 6 脚： E 端为使能端，当 E 端由高电平跳变成低电平时，液晶模块执行命令。
第 7～14 脚： D0～D7 为 8 位双向数据线。
第 15～ 16 脚：空脚1602 液晶模块内部的字符发生积蓄器（CGROM) 已经积蓄了 160 个不同样样的点阵字符图形，如表 1 所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比方大写的英文字母“A”的代码是01000001B（ 41H ），显示时模块把地址41H 中的点阵字符图形显示出来，我们就能看到字母“A”1602 液晶模块内部的控制器共有11 条控制指令，如表 2 所示，它的读写操作、屏幕和光标的操作都是经过指令编程来实现的。
（说明： 1 为高电平、 0 为低电平）指令 1：清显示，指令码01H,光标复位到地址00H 地址指令 2：光标复位，光标返回到地址00H指令3：光标和显示模式设置I/D：光标搬动方向，高电平右移，低电平左移移。
高电平表示有效，低电平则无效S:屏幕上所有文字可否左移也许右指令 4：显示开关控制。
D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示与关，高电平表示有光标，低电平表示无光标B：控制光标可否闪烁，高电平闪烁，低电平不闪烁C：控制光标的开指令 5：光标或显示移位S/C：高电平时搬动显示的文字，低电平时搬动光标指令 6：功能设置命令行显示F: 低电平时显示DL ：高电平时为8 位总线，低电平时为 4 位总线5x7 的点阵字符，高电平时显示5x10 的点阵字符N：低电平时为单行显示，高电平时双指令7：字符发生器RAM地址设置指令8：DDRAM地址设置指令 9：读忙信号和光标地址 BF：为忙标志位，高电平表示忙，此时模块不能够够接收命令也许数据，若是为低电平表示不忙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LCD1602已很普遍了，具体介绍我就不多说了，市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，定义如下表所示：
字符型LCD的引脚定义
HD44780内置了DDRAM、CGROM和CGRAM。
DDRAM就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下表：
也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。
但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。
那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下：
DDRAM地址与显示位置的对应关系
我们知道文本文件中每一个字符都是用一个字节的代码记录的。
一个汉字是用两个字节的代码记录。
在PC上我们只要打开文本文件就能在屏幕上看到对应的字符是因为在操作系统里和BIOS里都固化有字符字模。
什么是字模？就代表了是在点阵屏幕上点亮和熄灭的信息数据。
例如“A”
字的字模：
01110 ○■■■○
10001 ■○○○■
10001 ■○○○■
10001 ■○○○■
11111 ■■■■■
10001 ■○○○■
10001 ■○○○■
上图左边的数据就是字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。
看出是个“A”字了吗？在文本文件中“A”字的代码是41H，PC收到41H 的代码后就去字模文件中将代表A字的这一组数据送到显卡去点亮屏幕上相应的点，你就看到“A”这个字了。
刚才我说了想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM 的00H地址写入“A”字的代码41H就行了，可41H这一个字节的代码如何才能让LCD模块在屏幕的阵点上显示“A”字呢？同样，在LCD模块上也固化了字模存储器，这就是CGROM和CGRAM。
HD44780内置了192个常用字符的字模，存于字符产生器CGROM(Character Generator ROM)中，另外还有8个允许用户自定义的字符产生RAM，称为CGRAM(Character Generator RAM)。
下图说明了CGROM 和CGRAM与字符的对应关系。
从上图可以看出，“A”字的对应上面高位代码为0100，对应左边低位代码为0001，合起来就是01000001，也就是41H。
可见它的代码与我们PC中的字符代码是基本一致的。
因此我们在向DDRAM写C51字符代码程序时甚至可以直接用P1＝'A'这样的方法。
PC在编译时就把“A”先转为41H代码了。
字符代码0x00～0x0F为用户自定义的字符图形RAM(对于5X8点阵的字符，可以存放8组，5X10点阵的字符，存放4组)，就是CGRAM了。
后面我会详细说的。
0x20～0x7F为标准的ASCII码，0xA0～0xFF为日文字符和希腊文字符，其余字符码(0x10～0x1F及0x80～0x9F)没有定义。
那么如何对DDRAM的内容和地址进行具体操作呢，下面先说说HD44780的指令集及其设置说明，请浏览该指令集，并找出对DDRAM的内容和地址进行操作的指令。
共11条指令：
1.清屏指令
功能：<1> 清除液晶显示器，即将DDRAM的内容全部填入"空白"的ASCII码20H;
<2> 光标归位，即将光标撤回液晶显示屏的左上方;
<3> 将地址计数器(AC)的值设为0。
2.光标归位指令
功能：<1> 把光标撤回到显示器的左上方;
<2> 把地址计数器(AC)的值设置为0;
<3> 保持DDRAM的内容不变。
3.进入模式设置指令
功能：设定每次定入1位数据后光标的移位方向，并且设定每次写入的一个字符是否移动。
参数设定的
情况如下所示：
位名 设置
I/D 0=写入新数据后光标左移 1=写入新数据后光标右移
S 0=写入新数据后显示屏不移动 1=写入新数据后显示屏整体右移1个字符 4.显示开关控制指令
功能：控制显示器开/关、光标显示/关闭以及光标是否闪烁。
参数设定的情况如下：
位名 设置
D 0=显示功能关 1=显示功能开
C 0=无光标 1=有光标
B 0=光标闪烁 1=光标不闪烁
5.设定显示屏或光标移动方向指令
功能：使光标移位或使整个显示屏幕移位。
参数设定的情况如下：
S/C R/L 设定情况
0 0 光标左移1格，且AC值减1
0 1 光标右移1格，且AC值加1
1 0 显示器上字符全部左移一格，但光标不动
1 1 显示器上字符全部右移一格，但光标不动
6.功能设定指令
功能：设定数据总线位数、显示的行数及字型。
参数设定的情况如下：
位名 设置
DL 0=数据总线为4位 1=数据总线为8位
N 0=显示1行 1=显示2行
F 0=5×7点阵/每字符 1=5×10点阵/每字符
7.设定CGRAM地址指令
功能：设定下一个要存入数据的CGRAM的地址。
8.设定DDRAM地址指令
功能：设定下一个要存入数据的CGRAM的地址。
9.读取忙信号或AC地址指令
功能：<1> 读取忙碌信号BF的内容，BF=1表示液晶显示器忙，暂时无法接收单片机送来的数据或指令;
当BF=0时，液晶显示器可以接收单片机送来的数据或指令;
<2> 读取地址计数器(AC)的内容。
10.数据写入DDRAM或CGRAM指令一览
功能：<1> 将字符码写入DDRAM，以使液晶显示屏显示出相对应的字符;
<2> 将使用者自己设计的图形存入CGRAM。
11.从CGRAM或DDRAM读出数据的指令一览
功能：读取DDRAM或CGRAM中的内容。
基本操作时序：
读状态 输入：RS=L，RW=H，E=H 输出：DB0～DB7=状态字
写指令 输入：RS=L，RW=L，E=下降沿脉冲，DB0～DB7=指令码 输出：无 读数据 输入：RS=H，RW=H，E=H 输出：DB0～DB7=数据
写数据 输入：RS=H，RW=L，E=下降沿脉冲，DB0～DB7=数据 输出：无
看了那么多是不是有些晕？我也是啊，不过慢慢理解还是没问题的。
实际上面说了那么多具体怎么操作我还是没会啊？好!咱就简单点。
