建筑给水排水施工图

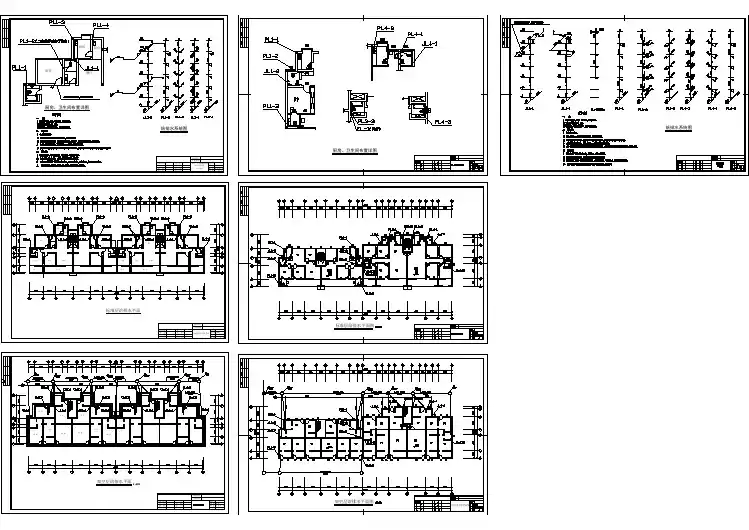

某地三室两厅住宅楼建筑给排水施工图
第章给水排水施工图
轮船正招式成商立局，标志着中国新式航运业的诞生。
(2)1900年前后，民间兴办的各种轮船航运公司近百家，几乎都是
在列强排挤中艰难求生。
2．航空
(1)起步：1918年，附设在福建马尾造船厂的海军飞机工程处开始
研制 。
(2)发展水：上1飞918机年，北洋政府在交通部下设“
”；此后十年间，航空事业获得较快发展。
任意位置（即不和三个坐标轴方向一致的情况）的管道如何表 示？24页右下角图。 图5-1女厕污水管的系统图 3、管道系统：一般按照系统分别绘制，避免混乱。
5.2.1 给水排水系统图的图示特点
4、房屋构件位置的表示。见图 5、管径、坡度、标高。DN50-公称直径50mm。
见图，见图，见图。 给水是压力流，不设置坡度。排水是重力流，需要
5.1.1 给水排水平面图的图示特点
4、卫生器具平面图：常用配水器具和卫生设备。 多数器具设备是工业定型产品；有些构筑物是现场 砌筑的；水箱有结构设计人员绘制。 设备专业做什么？
5、给水排水平面图：见第5页图。 当管道数量超过一根时，予以编号； 判别管道数量的方法：给水，每一室外引水管算一个管道； 污废水以每一室外承接排水管的检查井为一个管道；管道可 见性的处理；
读图方法
各层平面图：哪些房间布置卫生设备、几个管道系 统等；
管道系统图：给水系统（上行下给式、下行上给 式）；废、污水系统；
管道类型代号
J
F
W
1
4
3
管道系统编号
5.2 给水排水系统图
反映室内给水排水的水平安排和布置。而连接各管 路的管道系统因其在空间转折较多，上下交叉重叠， 一般在平面图中无法完整且清楚地表达，因此需要 一个同时能反映空间三个方向的图来表示—给水排 水系统图。
一类高层综合楼水给排水施工图
建筑给排水-施工图识图ppt课件
对于管径较大的管，不仅可注管子中心 标高，也可注管顶标高和管底标高，管道 标高一般都注管中心，但是排水管往往注 管底。
可编辑课件PPT
4
2、尺寸标注及尺寸单位
管道施工图中注有详细尺寸，作为安装制作的主要 依据，尺寸线用来指出所标注部位的尺寸。尺寸符号由 四部分组成：尺寸界线、尺寸线、箭头（或起止线）和 尺寸数字。应注意，管子或管件的真实大小以施工图所 注尺寸数字为准，与图形的大小及绘制的准确度无关。
可编辑课件PPT
33
❖ ２.看给排水平面图
❖ （3）看卫生器具和用水设备的平面位置、 定位尺寸、型号规格及数量。
❖ （4）看升压设备（水泵、水箱）等的平面 位置、定位尺寸、型号规格数量等。
❖ （5）看消防给水管道，弄清消火栓的平面 位置、型号、规格；水带材质与长度；水枪 的型号与口径；消防箱的型号；明装与安装。
可编辑课件PPT
29
室内给水系统的一般组成为：室外管→进 户管→水表井→水平干管→立管→水平支管→ 用水设备。在管路中间按需要装置阀门等配水 控制设备。
室内排水系统的一般组成为：卫生设备→ 水平支管→立管→水平干管→出户管→室外检 查井（窨井）→化粪池。(反向阅读)
可编辑课件PPT
30
1.看给排水设计说明
4、由平面图对照系统图阅读，一般按水的流向，由底 层至顶层，逐层看图；先从平面图上查找管道的水平 尺寸，再从系统图上查找管道的竖直尺寸；看图时从 粗到细，从大到小，先看基本图例和说明，再看平面 图、系统图和详图，同时注意和专业的关系。
5、弄清整个管路全貌后，再对管路中的设备、器具的 数量，位置进行分析。
❖ 第一路，从①和C 处相交处直接穿出地面形成GL1；第二路， DN40转弯向南，从地面下至轴线②和C处，穿出地面向上形 成立管GL2；第三路，DN32转弯向西，在②和A 相交处穿 出地面形成GL3。该房屋的这三根给水立管均位于厕所间和 盥洗间的墙角处，由下而上依次向一层、二层、三层供水。
建筑制图与识图-第10章 建筑给水排水施工图
2021/10/10
5
2021/10/1图0 10-2
6
排水管道及附件
2021/10/10
7
10.1.2 给水排水施工图的基本规定及图示
特点
1.基本规定
绘制给水排水施工图必须遵循国家标准《房屋
2021/10/10
11
（3）管径。管径的尺寸应以毫米（mm）为单位。管径的表
达方法应符合下列规定：
1）水煤气输送用镀锌钢管、不镀锌钢管、铸铁管等管材，
管径宜用公称直径DN来表示。
2）无缝钢管、直缝或螺旋缝焊接钢管等管材，管径宜用
管外径D×壁厚表示。
3）铜管、薄壁不锈钢管等管材，管径宜用公称外径Dw表
建筑制图统一标准》(GB/T50001-2010)及《给水排
水制图标准》GB/T50106--2010等相关制图标准，选
用国标图例，做到投影正确、形体表达方法恰当、
尺寸齐全合理、图线清晰分明、图面整洁、字体工
整。
（1） 图线。给水排水专业制图，常用的各种线
型宜符合表10-1的规定。
2021/10/10
备注 宜与总图专业一致 宜与总图专业一致 宜与总图专业一致
1：200、1：150、1；100
1：150、1；100、1；50
1：50、1：30、1：20、1；10、1： 5、1：2、1：1、2：1
宜与建筑专业一致 宜与建筑专业一致
2021/10/10
10
（3）标高。标高符号及一般标注方法应符合现行国家标 准《房屋建筑制图统一标准》(GB/T50001-2010)的规定。室 内工程应标注相对标高，室外工程应标注绝对标高。压力管 道应标注管中心标高；沟渠和重力流管道宜标注沟（管）内 底标高。建筑物内的管道也可按本层建筑地面的标高加管道 安装高度的方式标注高度标高，标注方法应为H+×.×××， H表示本层建筑地面标高（如H+0.250）。
7层(1梯4户2单元)住宅楼给排水设计施工图
建筑给排水施工图
一、给排水施工图的组成
（一）室外给水排水施工图 室外给水排水施工图表达的范围比较广，它可以表 示一个城市的给排水工程，也可以表示工矿企业内 的厂区或生活小区的给水排水工程设施。其内容包 括平面图、高程图、纵剖面图和横剖面图以及详图。 （二）室内给水排水施工图
（二）室内给水排水施工图
室内给水排水施工图表示一幢建筑物内部的给水排水工程设 施情况，主要反映引入管至用水设备的给水管道和卫生器具 至排出管的排水管道及相应设备的平面布置、管道尺寸、管 道材质、连接方式、敷设方式等。室内给水排水施工图由平 面图、系统图、详图、设计说明和设备及材料明细表等部分 组成。 1．给水排水平面图 （1）建筑的平面布置情况，给水排水点位置。 （2）给排水设备、卫生器具的类型、平面位置、污水构筑 物位置和尺寸。 （3）各种功能管道的平面位置、走向、规格、编号、连接 方式等。 （4）管道附件的平面位置、规格、种类、敷设方式等。
二、 给排水施工图的图示方法
建筑给排水工程施工图中，除详图外，平面图、 系统图上各种管路用图线表示，而各种管件、阀 门、附件、器具等一般都用图例表示。 1、线型和比例 2、管道标高和管径
室内工程应标注相对标高；室外工程宜标注绝对标高，当 无绝对标高资料时，可标注相对标高，但应与总图专业一 致。 压力管道应标注管中心标高；沟渠和重力流管道宜标注沟 (管)内底标高。在建筑工程中，管道也可注相对本层建筑 地面的标高，标注方法为h+×.×××，h表示本层建筑地 面标高，如h+0.250。
（1）首先弄清图纸中的方向和该建筑在总平面图上的位置。 （2）看图时先看设计说明，明确设计要求。 （3）给水排水施工图所表示的设备和管道一般采用统一的 图例，在识读图纸前应查阅和掌握有关的图例，了解图例 代表的内容。 （4）给水排水管道纵横交叉，平面图难以表明它们的空间 走向，一般采用系统图表明各层管道的空间关系及走向， 识读时应将系统图和平面图对照识读，以了解系统全貌。 （5）给水系统可以从管道入户起顺着管道的水流方向，经 干管、立管、横管、支管到用水设备，将平面图和系统图 对应着一一读遍，弄清管道的方向，分枝位置，各段管道 的管径、标高、坡度、坡向、管道上的阀门及配水龙头的 位置和种类，管道的材质等。
建筑给排水施工图
第二十页，共50页。
4.2 建筑(jiànzhù)给排水施工图的 主要内容
2 系统图，也称“轴测图”，其绘法取水平、轴测、
垂直方向，完全与平面布置图比例相同。系统图上应 标明管道的管径、坡度，标出支管与立管的连接处， 以及管道各种附件的安装标高，标高的±0.00应与 建筑图一致。系统图上各种立管的编号应与平面布置 图相一致。系统图均应按给水(jǐshuǐ)、排水、热水 等各系统单独绘制，以便于施工安装和概预算应用。
图4-1 平面图中管道标高(biāogāo)标注法 Back
第六页，共50页。
4.1 常用(chánɡ yònɡ)给排水图例
图4-2 平面图中沟渠(gōuqú)标高标注法
第七页，共50页。
Back
4.1 常用(chánɡ yònɡ)给排水图例
图4-3 剖面图中管道(guǎndào)及水位标高标注法
阅读时，应三种图相互对照来看。先看系统图，对 各系统做到大致了解。看给水系统图时，可由建筑的给 水引入管开始，沿水流方向经干管、立管、支管到用水 设备；看排水系统图时，可由排水设备开始，沿排水方 向经支管、横管、立管、干管到排出管。
第二十五页，共50页。
4.3 建筑(jiànzhù)给排水施工图的 识读
在识读管道平面图时，应该掌握的主要内容和注 意事项如下：
(1) 查明卫生器具、用水设备和升压设备的类型、 数量、安装位置、定位第尺二十六页寸，共5。0页。
4.3 建筑(jiànzhù)给排水施工图的 识读
(2) 弄清给水引入管和污水排出管的平面位置、走向、 定位尺寸、与室外给排水管网的连接形式(xíngshì)、管 径及坡度等。
第十三页，共50页。
给排水施工图
给排水施工图的识读
给排水施工图主要包括平面图、系统(轴测) 给排水施工图主要包括平面图、系统(轴测)图和详 图 。 阅读主要图纸之前应当先看说明和设备材料 表 ， 然后抓住系统， 以系统为线索深入阅读平面 然后抓住系统 ， 图和系统图及详图。 图和系统图及详图 。 阅读时往往要三种图相互对 照起来看。 照起来看。 抓住系统就是对各系统先通过看系统图对其大致 了解。看给水系统图时，可由房屋引入管开始， 沿水流方向，经干管、立管、支管到用水设备。 看排水系统图时，可由排水设备开始，沿排水方 向，经支管、横管、立管、干管到排出管。
在识读管道平面图时应该掌握 的主要内容和注意事项 查明卫生器具、用水设备(开水炉、水加热器等) 查明卫生器具、用水设备(开水炉、水加热器等)和升压设
备(水泵的类型、数量、安装位置、定位尺寸。 弄清楚给水引入管和污水排出管的平面位置、走向、定位 尺寸、与室外给水排水管网的连接形式、管径及坡度等。 查明给水排水干管、立管、支管的平面位置与走向、管径 尺寸及立管编号。 消防给水管道要查明消火栓的布置、口径大小及消防箱的 形式与位置。 在给水管道上设置水表时，必须查明水表的型号、安装位 置、以及水表前后阀门的设置情况。 对于室内排水管道．还要查明清通设备布置情况、清扫口 和检查口的位置和型号。
详图的识读
室内给水排水工程的详图( 室内给水排水工程的详图(节点图、大样图、 标准图) 标准图)，主要是管道节点、水表、消火栓、 水加热器、开水炉、卫生器具、过墙套管、 排水设备、管道支架等的安装图。这些图 都是根据实物用正投影法画出来的，画法 与机械制图画法相同。图上都有详细尺寸， 可供安装时直接使用：
输送液体与气体管路的规定代号， 输送液体与气体管路的规定代号 ， 按国家标准规定有 23 大类． 每一大类里又分若干种 ， 每一种的符号以它 23大类 ． 每一大类里又分若干种， 的符号右下角数字来区别，如给水管为S 的符号右下角数字来区别，如给水管为S，其中生产给 水管为S 生活给水管为S 消防给水管为S 水管为S1、生活给水管为S2，消防给水管为S3等。 在施工图中， 在施工图中 ， 如果仅有一种管路或同一图上大多数是 相同的管路． 其符号可略去不标， 相同的管路 ． 其符号可略去不标 ， 但须在图纸中加以 说明。 说明。 此外，管道图中常见有各种字母符号，每个字母都表 示一定的意义，如R(r)表示管道的弯曲半径，i 示一定的意义，如R(r)表示管道的弯曲半径，i表示管道 的坡度，G表示管螺纹，φ 的坡度，G表示管螺纹，φ表示无缝钢管外径及机器设 备的直径，D表示焊接钢管的内径，d 备的直径，D表示焊接钢管的内径，d表示铸铁管或非 金属管的内径，DN表示水煤气管、阀门及管件的公称 金属管的内径，DN表示水煤气管、阀门及管件的公称 通径．δ表示管材和板材的厚度，PN表示管子或阀件 通径．δ表示管材和板材的厚度，PN表示管子或阀件 的公称压力( 的公称压力(在0℃时所允许承受的工作压力，温度升高 承压能力将下降，实际承压能力还要由工作温度来决 定)等。
第十章 建筑给水排水施工图
建筑工程制图与识图第十章建筑给水排水施工图10.1 概述一、给水排水工程简介给水排水工程是为了解决人们的生活、生产及消防的用水和排除废水、处理污水的城市建设工程，它包括室外给水工程、室外排水工程以及室内给水排水工程三方面。
1、给水排水工程包括给水工程和排水工程。
1）给水工程包括水源取水、水质净化、净水输送、配水使用等。
2）排水工程是指将经过生活或生产使用后的污水、废水以及雨水等通过管道汇总，再经过污水处理后排放出去。
2、给水排水工程图按内容大致分为：1）室内给水排水施工图2）室外给水排水施工图3）水处理设备构筑物工艺图下面着重介绍室内给水排水施工图。
进户管→水表→干管→支管→用水设备室内给水排水系统排水设备→支管→干管→户外排出管室内排水系统：自各污水、废水收集设备（如卫生洁具、洗涤池等）将室内的污水、废水以及雨水排出至室外窨井的管道以及附件。
二、给水排水施工图的组成给水排水施工图是表达室外给水、室外排水及室内给排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样，以供交流设计和施工人员按图施工。
给水排水施工图一般是由基本图和详图组成，基本图包括管道设计平面布置图、剖面图、系统轴测图以及原理图、说明等；详图表明各局部的详细尺寸及施工要求。
三、给水排水施工图的一般规定及图示特点1、一般规定绘制给水排水工程图必须遵循国家标准《房屋建筑制图统一标准》GBJ 1－86及《给水排水制图标准》GBJ 106－87等相关制图标准。
1）图线酒泉职业技术学院给水排水施工图，采用的各种线型应符合表10-1的规定。
2）比例建筑给排水平面图采用的比例有：1：200、1：150、1：100，且宜与建筑专业一致；建筑给排水轴侧图采用的比例有：1：150、1：100、1：50，且宜与相应图纸一致。
3）标高与管径室内工程应标注相对标高。
压力管道应标注管中心标高；重力流管道宜标注管底标高。
标高单位为m。
管径的表达方式，依据管材不同，可标注公称直径DN、外径D×壁厚、内径d等。
建筑给排水工程给排水施工图
• 2.比例
•
给排水专业制图选用的比例，如表1.5.2（见P89）的规定。系统图的比例一般与平面图相同，特殊情
况可不按比例，如局部表达有困难时可不按比例绘制。管道纵断面，同一个图样，根据需要可在纵向与横
向采用不同的比例。
• 3.图例
•
给排水施工图中的器具、附件往往用图例表示，而不按比例绘制。常用的图例见表1.5.3（见P89）至
一般用小写的拉丁字母注明。
第8页/共38页
1.5.1 一般规定
图1.5.1 平面图、系统图中管道标高标注法
第9页/共38页
1.5.1 一般规定
图1.5.2 剖面图中管道标高标注法
第10页/共38页
1.5.1 一般规定
图1.5.3 平面图中沟底标高标注法
第11页/共38页
1.5.1 一般规定
图1.5.4 管径标注法
感谢您的观看！
第38页/共38页
具及设备、消火栓、喷洒头、雨水斗、阀门、附件、立管位置等按直线正投影法绘制。对于某些民用与公
共建筑，各层管道、设备的布置相同时，可以只绘制首层平面图和标准层平面图。室内给排水平面图主要
包括以下内容：
第18页/共38页
1.5.2 室内给排水施工图
•
（1） 建筑物轮廓、标注轴线及层间的主要尺寸。为了节省图面，常常只画出与给排水系统相关部分
1.5.1 一般规定
图1.5.9 管道中断、引来表示法
第17页/共38页
1.5.2 室内给排水施工图
• 1.5.2.1室内给排水施工图的组成
•
室内给排水施工图一般包括平面图、系统图、详图以及设计说明和设备材料表等，必要时还需绘制剖
面图
给水排水工程图
系统图
5）管道的标注：③标高 标高应以米为单位 在污、废水系统图
，宜注写到小数点后第3 中，横管的标高以管底
位。管道系统图中标注 为准，一般只标注立管 的标高都是相对标高。 的管顶、检查口和排出
管的起点标高。 在给水系统图中， 标高以管中心为准，一
此外，还要标注室 般要求注出横管、阀门 内地面、室外地面、各 、放水龙头、水箱等各
排水系统
读图顺序 卫生器具 连接管 横支管
立管 排出管 检查井 在污、废水系统图
排出管的起 点标高
中，横管的标高以管底
为准，一般只标注立管 的管顶、检查口和排出
管的起点标高。
室外管网及附属设备图
室外管网平面布置图 1建筑物室外管网平面布置图 2小区或城市管网总平面布置图 管道纵剖面图 管道上的构配件详图 1管道穿墙防漏套管安装详图 2检查井详图等.
给水排水工程图
概述
给水排水工程包括: 给水工程 是指水源取水,水质净化,净水输送,配水
使用等工程.
排水工程 是指污水(生活,粪便,生产等污水)排除,
污水处理,处理后的污水排入江河湖泊 等工程.
室内给水排水工程(建筑给水排水工程)
是指室内给水,室内排水,热水供应,消防用水及屋面排 水等工程.
代号；若一种系统的立
管数在两个或两个以上 时，应注出管道类别代
号、立管代号及数字编
号。
立管编号表示法
8）尺寸和标高 房屋的水平方向
尺寸，一般在底层管
道平面图中只需注出 其轴线间尺寸。
ቤተ መጻሕፍቲ ባይዱ
至于标高，只需
标注室外地面的地坪 至于管道的管径、 标高和各层楼（地） 坡度和标高，因管道平
第十一章给排水施工图
第十一章 给水排水施工图 第二节
1.室内给水排水平面图
室内给水排水平面布置图主要表达用水房间的位置、用水设备的类型、位置，给水 排水干管、立管、支管的平面位置等。 给水排水平面布置图的内容和表示方法： 1）建筑平面图：画出用水房间的平面图，其余房间可以省略。该平面图一般才用 1∶50或1∶30局部放大，其中建筑细部、门窗代号等均省略标注。建筑平面图中用粗 实线绘制的部分一律改用细是线绘制。 2) 卫生设备、各种器具的类型和位置：在平面图中用细实线绘出卫生器具与设备的 轮廓或图例，不必标注外形尺寸，当施工和安装需要时，可镖处定位尺寸。 3） 给水排水管道平面位置：平面图中的管道用单粗线绘制，并标注管径。底层平面 布置图中还应画出给水引入管和污水排出管，并给各种管道按系统编号。 管道平面布置图只表示安装位置，并不表示其具体平面尺寸（如与墙面的距离等）。 4） 图例及说明：为便于施工人员读图，在图中一般应附上各种管道及卫生设备的图 例说明，对施工的要求、所用材料等内容的文字说明。
返回本章
第十一章 给水排水施工图 第三节
教工住宅
北
返 回
第十一章 给水排水施工图 第三节
2.室外给水排水管道纵断面图
为详细表达室外给水排水管道的纵向布置情况，有的工程需要画出管道纵断面图， 用来表达地面起伏，管道敷设的埋深和管道交接等情况。 1 ) 比例：管道的长度方向比管径大得多，为了说明地面起伏情况，在管道纵断面图 中通常纵横向采用不同比例，比如横向比例常用1：500、1：1000，纵向比例常用1：100、 1：200。 2）线型和线宽：管道纵断面图是沿干管轴线垂直剖切后画出的断面图，压力管一般 用单线表示（粗实线），重力管一般用双线表示（粗实线）。地面、检查井及其他管道横 断面用中粗实线绘制，管道横断面用小圆圈表示，可不按比例绘制。 3）相关数据及附属设施：纵断面图中须标注管道类型的代号、相对距离和标高。在 断面图下方，以表格的形式列出各项设计数据，包括设计地面标高、设计管内底标高、管 径、水平距离、编号等。为便于读图，常画出管道的平面图与纵断面图进行对照。平面图 可以画在数据表下，如果内容比较简单，也可以作为数据表中的最后一项画在表中。管道 的平面图主要反映各种管道的平面分布位置以及检查井等各种设施的位置，还将表达出管 道附近的环境，如街道、邻近建筑物等。平面图中所使用的图例须注明。 点击查看 室外给排水纵断面图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十章建筑给水排水施工图10.1 概述一、给水排水工程简介给水排水工程是为了解决人们的生活、生产及消防的用水和排除废水、处理污水的城市建设工程，它包括室外给水工程、室外排水工程以及室内给水排水工程三方面。
1、给水排水工程包括给水工程和排水工程。
1）给水工程包括水源取水、水质净化、净水输送、配水使用等。
2）排水工程是指将经过生活或生产使用后的污水、废水以及雨水等通过管道汇总，再经过污水处理后排放出去。
2、给水排水工程图按内容大致分为：1）室内给水排水施工图2）室外给水排水施工图3）水处理设备构筑物工艺图下面着重介绍室内给水排水施工图。
自室外给水管引入至室内各配水点的管道及其附件。
进户管→水表→干管→支管→用水设备室内给水排水系统排水设备→支管→干管→户外排出管室内排水系统：自各污水、废水收集设备（如卫生洁具、洗涤池等）将室内的污水、废水以及雨水排出至室外窨井的管道以及附件。
二、给水排水施工图的组成给水排水施工图是表达室外给水、室外排水及室内给排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样，以供交流设计和施工人员按图施工。
给水排水施工图一般是由基本图和详图组成，基本图包括管道设计平面布置图、剖面图、系统轴测图以及原理图、说明等；详图表明各局部的详细尺寸及施工要求。
三、给水排水施工图的一般规定及图示特点1、一般规定绘制给水排水工程图必须遵循国家标准《房屋建筑制图统一标准》GBJ 1－86及《给水排水制图标准》GBJ 106－87等相关制图标准。
1）图线给水排水施工图，采用的各种线型应符合表10-1的规定。
2）比例建筑给排水平面图采用的比例有：1：200、1：150、1：100，且宜与建筑专业一致；建筑给排水轴侧图采用的比例有：1：150、1：100、1：50，且宜与相应图纸一致。
3）标高与管径室内工程应标注相对标高。
压力管道应标注管中心标高；重力流管道宜标注管底标高。
标高单位为m。
管径的表达方式，依据管材不同，可标注公称直径DN、外径D×壁厚、内径d 等。
2、图示特点（l）给水排水施工图中所表示的设备装蚩和管道一般均采用统一图例，在绘制和识读给水排水施工图前，应查阋和掌握与图纸有关的图例及其所代表的内容。
（2）给水排水管道的布置往往是纵横交叉，给水排水施工图中一般采用轴测投影法画出管道系统的直观图。
（3）给水排水施工图中管道设备安装应与土建施工图相互配合，尤其是留涧、预埋件、管沟等方面对土建的要求，必须在图纸说明上表示和注明。
四、给水排水施工图中的常用图例（表10－3）五、给水排水管线的表示方法1、管道图示管线即指管道，是指液体或气体沿管子流动的通道。
管道一般由管子、管件及其附属设备组成。
（1）单线管道图。
在同一张图上的给水、排水管道，习惯上用粗实线表示给水管道，粗虚线表示排水管道。
（2）双线管道图。
双线管道图就是用两条粗实线表示管道，不画管道中心轴线，一般用于重力管道纵断面图，如室外排水管道纵断面图。
（3）三线管道图。
三线管道图就是用两条粗实线画出管道轮廓线，用一条点划线画出管道中心轴线，同一张图纸中不同类别管道常用文字注明。
此种管道图广泛地用于给水排水施工图中的各种详图，如室内卫生设备安装详图等。
2、管道的标注（1）管径标注。
管道尺寸应以毫米为单位，对不同的管道进行标注，其中最常用的是用管道公称直径DN来表示。
依据管材不同，外径D×壁厚、内径d等。
（2）标高标注。
根据《给水排水制图标准》规定，应标注管道的起讫点、转角点、连接点、变坡点、交叉点的标高。
对于压力管道宜标注管中心标高；对于室内外重力管道宜标注管内底标高。
若在室内有多种管道架空敷设且共同支架时，为了方便标高的标注，对于重力管道也可标注管中心标高，但图中应加以说明。
室内管道应标注相对标高，室外管道宜标注绝对标高，必要时也可标注相对标高。
标高单位为m。
3、单线管道的画法在给水排水施工图中，常采用正投影和轴测投影两种作图方法来绘制单线管道图。
（1）正投影作图方法。
如前所述，若是一条直管道，就画成一条粗实线；若为90°弯管，则画成相互垂直、交接方整的两条直线。
为了在平面图上表示管道的空间情况，一般将垂直于投影面的管道用直径2～3 mm的细线圆圈表示。
（2）轴测投影作图方法。
管道系统图是按正面斜等轴测投影法绘制的，即轴向简化伸缩系数均为1。
10．2室内给排水施工图室内给排水工程设计是在相应的建筑设计的基础上进行的设备工程设计，所以，室内给排水施工图则是在已有的建筑施工图基础上绘制的给水排水设备施工图。
一、室内给水排水平面图就是把室内给水平面图和室内排水平面图合画在同一图上，统称为“室内给水排水平面图”。
该平面图表示室内卫生器具、阀门、管道及附件等相对于该建筑物内部的平面布置情况，它是室内给水排水工程最基本的图样。
1、室内给水排水平面图的主要内容（1）建筑平面图；（2）卫生器具的平面位置：如大小便器（槽）等；（3）各立管、干管及支管的平面布置以及立管的编号；（4）阀门及管附件的平面布置，如截止阀、水龙头等；（5）给水引人管、排水排出管的平面位置及其编号；（6）必要的图例、标注等。
2、室内给水排水平面图的表示方法（1）布图方向与比例。
（2）建筑平面图。
在抄绘建筑平面图时，其不同之处在于：1）不必画建筑细部，也不必标注门窗代号、编号；2）原粗实线所画的墙身、柱等，此时只用细实线画出。
（3）卫生器具平面图。
卫生器具均用细实线绘制，且只需绘制其主要轮廓。
（4）给水排水管道平面图。
平面图中的管道用单粗线绘制。
建筑物的给水排水进口、出口应注明管道类别代号，其代号通常用管道类别的第一个汉语拼音字母，如“J”为给水，“P”为排水。
当建筑物的给水排水进出口数量多于一个时，宜用阿拉伯数字编号。
建筑物内穿过一层及多于一层楼层的立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管。
当建筑物室内穿过一层及多于一层楼的立管数量多于一个时，宜用阿拉伯数字编号。
当给水管与排水管交叉时，应该连续画出给水管，断开排水管。
（5）标注。
给水排水平面图中需标注尺寸和标高。
3、室内给水排水平面图的画图步骤绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。
画图步骤如下：（1）画建筑平面图。
抄绘建筑平面图应先画定位轴线，再画墙身和门窗洞，最后画其它构配件。
（2）画卫生器具平面图。
（3）画给水排水管道平面图。
一般先画主管，然后画给水引入管和排水排出管，最后按照水流方向画出各主管、支管及管道附件。
（4）画必要的图例。
（5）布置应标注的尺寸、标高、编号和必要的文字。
二、室内给水系统圈与排水系统图1、给水排水系统图的表达方法（1）布图方向与比例。
给水排水系统图的布图方向与相应的给水排水平面图一致，其比例也相同，当局部管道按此比例不易表示清楚时，为表达清楚，此处局部管道可不按比例绘制。
（2）给水排水管道。
给水管道系统图与排水管道系统图一般按每根给水引人管或排水排出管分组绘制。
引人管和排出管以及立管的编号均应与其对应平面图中的引人管、排出管及立管一致，编号表示法仍同平面图。
给水排水管道在平面图上沿Xl和Y1方向的长度直接从平面图上量取，管道的高度一般根据建筑物的层高、门窗高度、梁的位置以及卫生器具、配水龙头、阀门的安装高度来决定。
当空间交叉的管道在图中相交时，应判别其可见性，在交叉处可见管道应连续画出，而把不可见管道断开。
（3）标注。
1）管径标注。
可将管径直接注写在相应的管道旁边。
如“DN50”。
2）标高标注。
绘制给水管道时，应以管道中心为准，通常要标注横管、阀门和放水龙头等部位的标高。
绘制排水管道时一般要标注立管或通气管的管顶、排出管的起点及检查口等的标高。
必要时应标注横管的起点标高，横管的标高以管内底为准。
3）管道坡度标高。
系统图中凡具有管道坡度的横管均应标注其坡度，把坡度注在相应管道旁边，必要时也可注在引出线上，坡度符号则用单边箭头指向下坡方向（如图11－10）。
4）简化画法。
当各楼层管道布置规格等完全相同时，给水或排水系统图上的中间楼层的管道可以省略，仅在折断的支管上注写同某层即可。
5）图例。
2、给水排水系统图的作图步骤（1）首先画出轴测轴；（2）画立管或者引人管、排出管；（3）画立管上的各地面、楼面；（4）画各层平面上的横管；（5）画管道系统图上相应附件、器具等图例；（6）画各管道所穿墙、梁断面的图例；（7）最后在适宜的位置布置应标注的管径、坡度标高、编号以及必要的文字说明等。
三、室内给水排水平面图和系统图的识读1、读图顺序（1）浏览平面图：先看底层平面图，再看楼层平面图；先看给水引人管、排水排出管，再顾及其它。
（2）对照平面图，阅读系统图：先找平面图、系统图对应编号，然后再读图；顺水流方向、按系统分组，交叉反复阅读平面图和系统图。
阅读给水系统图时，通常从引人管开始，依次按引人管一水平干管一立管一支管一配水器具的顺序进行阅读。
阅读排水系统图时，则依次按卫生器具、地漏及其它污水曰一连接管一水平支管一立管一排水管一检查井的顺序进行阅读。
2、读图要点（1）对平面图：明确给水引人管和排水排出管的数量、位置，明确用水和排水的房间的名称、位置、数量、地（楼）面标高等情况。
（2）对系统图：明确各条给水引入管和排水排出管的位置、规格、标高，明确给水系统和排水系统的各组给水排水工程的空间位置及其走向，从而想像出建筑物整个给水排水工程的空间状况。
四、卫生设备安装详图室内给水排水工程的安装施工除需要前述的平面图、系统图外，还必须有若千安装详图。
详图的特点是图形表达明确、尺寸标注齐全、文字说明详尽。
安装详图一般均有标准图可供选用，不需再绘制。
只需在施工说明中写明所采用的图号或用详图索引符号标注。
10．3 建筑小区给排水施工图一、图纸组成建筑小区给水排水工程是城市市政建设的重要组成部分，它主要反映了一个小区的给水工程设备、排水工程设施及管网布置系统等。
建筑小区给水排水施工图主要有给水排水平面图、给水排水管道断面图及其详图（节点图、大样图等）组成。
二、平面图1、图纸识读建筑小区给水排水平面图表示建筑小区内给水排水管道的平面布置情况。
（1）给水管道。
通常先读干管。
然后读给水支管。
（2）排水管道。
识读排水管道时先干管、后支管，按排水检查井的编号顺序依次进行。
（3）雨水管道先干管后支管，按雨水检查井编号进行。
2、绘制方法（1）抄绘建筑总平面图（2）管道总平面图（3）坐标标注（4）尺寸标注（5）其他：管道用粗实线，新建建筑物用中实线，其余用细实线3、绘图步骤（1）抄绘建筑小区的建筑平面图（2）绘出小区的各建筑物、构筑物的给水引入管和排水排出管（3）绘出小区的给水排水管线（4）绘给水排水管线上的附属构筑物、消防设备等（5）绘连接管和相应支管（6）标注各种数据，如坐标、控制尺寸、编写说明等。
