交流发电机的结构及原理
交流发电机的结构及原理
交流发电机的结构及原理发电机是一种将机械能转化为电能的装置。
交流发电机是一种通过电磁感应原理产生交流电的设备。
下面将详细介绍交流发电机的结构和原理。
1.定子：定子是发电机中不动的部分，通常由铁心和定子绕组组成。
铁心是用导磁性材料制成的，它能集中和导向磁感线。
定子绕组是绕在铁心上的一组导线，用于接收磁场的作用力产生电流。
2.转子：转子是发电机中旋转的部分，它通过电机或其他动力源提供机械能来驱动发电机旋转。
转子通常由磁通轴、绕组和集电环组成。
绕组是绕在转子轴上的一组导线，通常采用绝缘材料包裹，以保证电绕组不短路。
3.扇形铁心：扇形铁心是定子的一部分，由一片或数片铁心组合而成，可以集中和引导磁通。
扇形铁心通常用于提高定子的磁通密度和提高发电效率。
4.定子绕组：定子绕组是绕在定子铁心上的一组导线。
定子绕组通常采用三角形或星形连接方式，以提供均匀分布的三相电流。
5.转子绕组：转子绕组是绕在转子轴上的一组导线。
转子绕组通常采用螺旋形或直行形连接方式，以确保转子绕组能顺利与刷子接触。
6.集电环：集电环是固定在转子轴上的一个金属环，作为电流的传导通道，将转子绕组产生的电能传送到外部电路中。
7.轴：轴是连接转子和其他部件的中心支撑部分，它承受着转子的旋转动力，并传输电能到外部。
为了产生交流电流，交流发电机通常采用三相绕组。
三相绕组中的三个绕组分别位于120度的相位差位置，分别与不同的相上的电压变化同步。
当各个相上的绕组接收到不同的感应电动势时，它们的电压和相位差随时间呈正弦变化。
1.当转子旋转时，会在转子绕组中产生感应电动势。
2.扇形铁心把磁场引导到定子绕组上，使其绕组中产生感应电动势。
3.通过定子绕组和转子的相互作用，定子绕组中的电流会产生旋转磁场。
4.旋转磁场使得转子绕组中的电流也产生旋转磁场。
5.转子绕组中的旋转磁场和定子绕组中的旋转磁场相互作用，从而产生电磁感应的力矩，使得转子继续旋转。
6.转子上的集电环通过刷子与电路外部连接，将转子绕组产生的电能传送到外部。
交流发电机的原理及检测
•
• • • • •
•
1)．转子 转子的功用是产生磁场。 转子由爪极、磁轭、励磁绕组、滑 环、转子轴等组成，如图2、3所示。 转子轴上压装着两块爪极，爪极被 加工成鸟嘴形状，爪极空腔内装有励磁绕 组和磁轭。 图2 交流发电机的转子总成 滑环由两个彼此绝缘的铜环组成， 压装在转子轴上并与轴绝缘，两个滑环分 别与励磁绕组的两端相连。 当给两滑环通入直流电时，励磁绕 组中就有电流通过，并产生轴向磁通，使 图3交流发电机转子分解图 爪极一块被磁化为N极，另一块被磁化为S 1－滑环 2－转子轴 3－爪极 4－磁轭 5－励磁绕组 极，从而形成六对（或八对）相互交错的 磁极。如图2、3所示。 当转子转动时，就形成了旋转的磁 场。
•
图5 交流发电机整流二极管安装示意图 a）焊接式 b）电路图 c) 压装式 1－正整流板 2－负整流板
•
• •
•
•
•
汽车用硅整流二极管是 专用的，有如下特点： （1）允许的工作电流大， 如ZQ50型二极管的正向平均电流 为50A，浪涌电流为600A。 （2）承受反向电压的能力 高，可承受的反向重复峰值电压 在270V左右，反向不重复峰值电 压在300V左右。 （3）只有一根引线（引出 电极） （4）根据引出电极的不同 分为正二极管和负二极管。 整流器总成的形状各异， 有马蹄形、半圆形和圆形等。如 图6所示。整流器和定子绕组的 连接如图7所示。
检测正二极管的反向电阻
检测负二极管的正向电阻
检测负二极管的反向电阻
图22 整流二极管的检测 22 整流二极管的检测
a)内搭铁型交流发电机 b)外搭铁型交流发电机 图9 交流发电机的搭铁型式
•
•
5)带轮及风扇
交流发电机的前端装有带轮和风扇， 由发动机通过传动带驱动发电机的转子轴 和风扇一起旋转。 发电机工作时，定子绕组和励磁 绕组中都会有热量产生，温度过高会烧坏 导线的绝缘导致发电机不能正常工作，所 以为发电机散热是必须的，为了提高散热 能力，有的发电机装有两个风扇（前后各 一个）。如丰田轿车的发电机。
交流发电机的结构及工作原理
交流发电机的结构及工作原理发电机是一种将机械能转化为电能的设备。
它广泛应用于发电、能量转换和能源供应等领域。
发电机的结构和工作原理是理解发电机运行原理的基础。
本文将详细介绍发电机的结构和工作原理。
一、发电机的结构发电机主要由定子、转子和换向器组成。
1.定子：定子是发电机的静部分，通常由定子心和绕组组成。
定子心是由硅钢片叠压而成的，这种材料可以有效减少磁场损失。
绕组则是环绕在定子心上的导线，通常是由导电材料制成的。
2.转子：转子是发电机的动部分，通常由轴、磁极和励磁线圈组成。
轴是一根连接转子和外部动力设备的旋转轴。
磁极是固定在轴上的永磁体，通常由钢铁或铁磁材料制成，能在旋转时产生磁场。
励磁线圈是绕在磁极上的线圈，用电流激发以增强磁场。
3.换向器：换向器是连接定子和转子的装置，用于交换定子绕组和转子磁极之间的电流和磁场。
换向器的类型有多种，包括复合式、机械式和电子式等。
换向器的作用是确保转子能稳定地旋转，并与定子绕组产生的电流同步。
二、发电机的工作原理发电机的工作原理是基于电磁感应的原理。
当一个闭合电路中的导体在磁场中旋转或磁场在导体中变化时，会在电路中产生电流。
发电机的工作原理可以分为两个阶段：感应阶段和激励阶段。
1.感应阶段：在感应阶段，转子磁极被励磁线圈产生的电流激活，形成一个初始磁场，磁场会弥漫到定子绕组上。
当转子旋转时，转子磁极会与定子绕组的导线相对运动，改变磁场的强度和方向。
由于磁场变化，定子绕组中的电子开始在导线中移动，产生电流。
这个电流被称为感应电流。
2.激励阶段：在激励阶段，感应电流通过换向器传输到定子绕组上，生成一个与转子磁极相对应的磁场。
这个磁场与转子磁极的磁场相互作用，导致转子受到电磁力的作用开始旋转。
同时，由于转子旋转，新的导线将会进入磁场区域，产生新的感应电流，不断增加发电机输出的电流。
总结：发电机的主要结构包括定子、转子和换向器。
其工作原理是基于电磁感应的原理，通过有效地利用磁场变化中的能量来生成电流。
交流发电机的构造与原理
交流发电机的构造与原理一、交流发电机的构造：1.主要构件和部件：-定子：定子是发电机的静子，形状为环形，通常由铁芯和绕组组成。
绕组上绕有若干个分配均匀的线圈。
-转子：转子是发电机的动子，形状为圆柱体，通常由铁芯、线圈和凸极组成。
转子与定子之间的空隙称为气隙。
-集电器：集电器由一个或多个导电环组成，用于将发电机转子电枢绕组的电流引出。
-电磁励磁系统：电磁励磁系统由励磁电源和励磁绕组组成。
励磁电源为发电机提供励磁电流，励磁绕组产生磁场。
-支撑和机壳：支撑系统通常由轴承和机架组成，用于支撑转子和定子，保持其相对位置。
机壳是发电机的外壳，用于保护内部构件和绝缘。
2.工作原理：-励磁：在工作时，励磁电源供电，使励磁绕组电流通过绕组，形成转子绕组上的励磁磁场。
-感应：当交流发电机的转子以一定的转速旋转时，转子绕组将在磁场中切割磁感线，这样就在绕组上感应出交变的电动势。
-引出电流：通过集电器将转子绕组上感应出的电流外接负载，形成电流流动。
-输出电压：根据发电机的设计参数，可以通过改变转子绕组的绕组数、线圈长度和磁场强度等参数来控制输出电压。
二、交流发电机的工作原理：1.动磁定律：根据动磁定律，当一个导体切割磁感线时，将在导体中感应出电动势。
交流发电机中，转子绕组就是切割磁感线的导体，通过转子绕组感应出电动势。
2.洛伦兹力定律：洛伦兹力定律表明，当电流通过导线时，电流将与外磁场相互作用，产生力。
在交流发电机中，当流过转子绕组的电流与励磁磁场相互作用时，将形成一个力矩，使转子绕组旋转。
3.法拉第电磁感应定律：根据法拉第电磁感应定律，当导体中的磁通量发生变化时，将在导体中感应出电动势。
在交流发电机中，由于转子绕组旋转，导致磁场的切割变化，造成在转子绕组上感应出交变的电动势。
4.着磁原理：着磁原理是指在交流发电机中，通过外加的励磁电流在励磁绕组中产生磁场，使转子绕组在磁场中切割，从而感应出电动势。
着磁电流通常通过恒压稳流器调节。

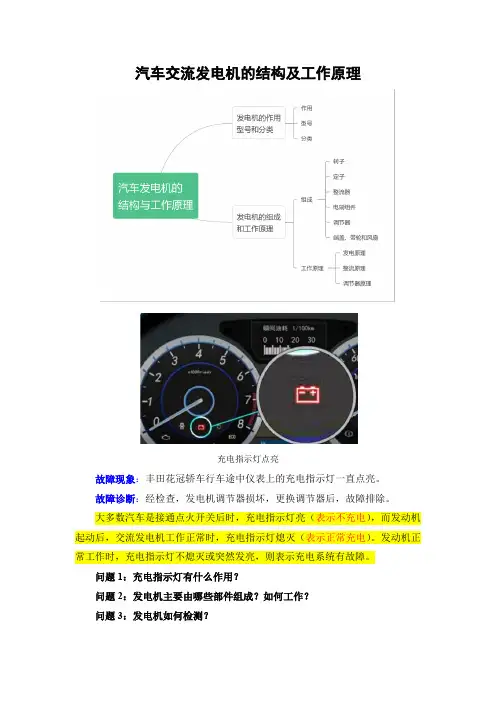

汽车交流发电机的结构及工作原理
汽车交流发电机的结构及工作原理充电指示灯点亮故障现象：丰田花冠轿车行车途中仪表上的充电指示灯一直点亮。
故障诊断：经检查，发电机调节器损坏，更换调节器后，故障排除。
大多数汽车是接通点火开关后时，充电指示灯亮（表示不充电），而发动机起动后，交流发电机工作正常时，充电指示灯熄灭（表示正常充电）。
发动机正常工作时，充电指示灯不熄灭或突然发亮，则表示充电系统有故障。
问题1：充电指示灯有什么作用？问题2：发电机主要由哪些部件组成？如何工作？问题3：发电机如何检测？理论知识点：2.1 发电机的作用、型号与分类一、发电机的作用交流发电机是汽车上的主要电源，主要作用是在发动机正常运转时向所有的用电设备（起动机除外）供电，同时向蓄电池充电。
发电机在发动机上的位置发电机安装在发动机上面，通过皮带与发动机的曲轴进行动力传递。
发电机一般在发动机的前端，安装有皮带轮。
二、发电机的型号根据我国行业标准QC/T73-1993《汽车电气设备产品型号编制方法》的规定，汽车交流发电机的型号由以下五部分组成：1.产品代号JF——表示普通交流发电机JFZ——表示整体式（内置调节器）交流发电机JFB——表示带泵交流发电机（集成制动系统的真空助力泵）JFW——表示无刷交流发电机JFY——表示永磁交流发电机（无电磁铁，用永磁铁代替）2.电压等级代号1——表示12V系统2——表示24V系统6——表示6V系统3.电流等级代号4.设计序号设计序号用1~2位阿拉伯数字表示，表示产品设计的先后顺序。
5.变形代号交流发电机以调整臂的位置作为变形代号。
Z——左调整臂Y——右调整臂——调整臂在中间（省略）例：JFZ1913Z该型号表示额定电压为12V，额定电流大于等于90A，左调整臂的整体式交流发电机。
三、发电机的分类2.2 发电机的组成与工作原理发动机3D模型一、发电机的组成发电机主要由转子、定子、整流器、碳刷组件、调节器、端盖、风扇、带轮等组成。
转子实物及结构示意图1.转子组成：由两块爪极、磁轭、磁场绕组、滑环、转子轴等组成。
交流发电机工作原理
交流发电机工作原理交流发电机是一种能够转换机械能为电能的装置。
在人类通电历史的长河中，交流发电机被广泛应用于各种工业、农业和家庭用电中。
本文将重点介绍交流发电机的工作原理和基本结构，希望能够为读者提供更深刻的理解。
一、交流发电机的工作原理交流发电机的工作原理基于“法拉第电磁感应定律”，也就是“导体在磁场中被剪切时会产生电动势”。
其中，电动势的大小和导体剪切磁场的速度成正比。
交流发电机的基本构造是由一组定子和一组转子构成的。
定子上绕有若干个线圈，线圈中传递的电流会在它们周围产生磁场。
转子是由一个或多个永磁体和一个或多个导电环组成的。
当转子在定子中旋转时，导电环会与定子的线圈中的磁场相互作用，导致导电环中产生电动势，这就是交流发电机发电的原理。
二、交流发电机的基本结构交流发电机的基本结构包括定子、转子、滑环、支撑系统、调节系统等。
下面分别介绍。
1、定子：交流发电机定子是由铁芯和线圈组成的。
铁芯的作用是形成磁路，提高磁通量。
线圈则被绕在铁芯上，通电后就会在定子上形成磁场。
2、转子：交流发电机转子一般由铁心、导电环和永磁体组成。
铁心的作用是形成磁路，提高磁通量。
导电环则固定在铁心上，其作用是让电能从定子上流到外部负载。
永磁体则被固定在转子上，用来提供磁通量。
3、滑环：滑环是在转子上与导电环形成接触的组件。
通过滑环，电能可以从定子传递到导电环上，为外部负载提供电源。
4、支撑系统：支撑系统主要由轴承和支架组成，其作用是维持转子的平衡和稳定性。
在高速旋转时，支撑系统能够显著减少磨损和振动。
5、调节系统：为了保持交流发电机输出电压的稳定性，调节系统被广泛应用。
这种系统可以自动控制发电机的输出电压，并根据需要进行微小的调整。
三、总结交流发电机是一种广泛用于各种应用领域的技术。
它可以将机械能转化为电能，为人类的生产生活提供强大的支持。
本文介绍了交流发电机的工作原理和基本结构，希望能够帮助读者更好地理解交流发电机的原理，并进一步推动交流发电技术的发展。
简述交流发电机的发电原理
简述交流发电机的发电原理摘要：一、交流发电机的发电原理简介二、交流发电机的工作过程详解三、交流发电机在我国的应用与发展正文：一、交流发电机的发电原理简介交流发电机是一种将机械能转换为电能的设备，其工作原理基于电磁感应定律。
交流发电机由转子、定子和磁场组成。
当转子在磁场中旋转时，定子上的线圈与磁场发生相互作用，产生电磁感应现象，从而生成交流电。
二、交流发电机的工作过程详解1.磁场生成：交流发电机的磁场通常由直流电源或永磁体提供。
磁场在发电过程中起到固定作用，使转子与定子之间的磁通量保持稳定。
2.转子旋转：交流发电机的转子通常由电机轴、磁极和换向器组成。
当电机轴旋转时，磁极随之旋转，从而使磁场发生变化。
3.电磁感应：当转子旋转时，定子上的线圈与磁场发生相对运动，根据电磁感应定律，线圈中产生感应电动势。
4.输出电流：感应电动势产生后，通过换向器将电流输出到负载。
在换向器的作用下，电流的方向随着转子的旋转而改变，形成交流电流。
5.调节电压：交流发电机输出电压受转速、磁场强度和线圈匝数等因素影响。
通过调节这些参数，可以实现对输出电压的控制。
三、交流发电机在我国的应用与发展1.广泛应用于电力系统：交流发电机是我国电力系统中最重要的发电设备，为各类用电设备提供动力。
2.技术不断进步：随着科技的不断发展，我国交流发电机技术取得了显著成果，发电效率和可靠性得到大幅提升。
3.新能源发电：近年来，我国积极发展新能源发电，如风力发电、太阳能发电等，交流发电机在这些领域发挥着重要作用。
4.产业政策支持：我国政府出台了一系列政策，鼓励交流发电机产业的发展，提高国内发电设备的竞争力。
总之，交流发电机作为一种重要的能源转换设备，在我国得到了广泛应用和发展。
发电机的结构及工作原理
发电机的结构及工作原理一、发电机的结构：发电机主要由定子、转子、端盖、电刷、机座及轴承等部件构成。
定子由机座、定子铁芯、线包绕组以及固定这些部分的其他结构件组成。
转子由转子铁芯、转子磁极(有磁扼磁极绕组)、滑环、(又称铜环集电环)、风扇及转轴等部件组成。
发电机的机座主要作用是：1、作为定子铁芯叠片的支撑结构；2、承受定子的扭矩，并将其传至底脚；3、构成冷却气体的通道；4、构成轴承，机架和冷却器的支撑结构；5、大型水轮发电机的定子机座直径比较大，主要采用钢板焊接结构。
二、发电机的工作原理：发电机的工作原理可以分为两种：交流发电机和直流发电机。
1. 交流发电机的工作原理交流发电机的工作原理可以分为三个部分：产生磁场：发电机的定子绕组输出的是三相交流电，而汽车用电系统采用的直流电，在发电机内部设有整流器，用于将交流电转变为直流输出。
关于整流器原理和结构将在下面的章节中详细介绍。
产生磁场旋转：转子线圈通电产生磁场，发动机工作驱动转子旋转，即是磁场旋转，定子线圈切割磁力线，在定子线圈中产生交流电。
因三个定子线圈的布置决定了三个线圈产生的交流电相位互错120度，的以称为三相交流电。
输出交流电压的幅值与发电机转速成比例增大：定子线圈输出的交流电压的的幅值与发电机转速成比例增大。
2. 直流发电机的工作原理直流发电机的工作原理是：外部机械力的作用带动导体线圈在磁场中转动，并不断切割磁感线，产生感应电动势。
当转子在原动机的带动下，转子磁场和定子导体做相对运动，即导体切割磁力线，因此在导体中产生感应电动势，其方向可根据u右手定则判断。
由于转子磁极的位置是导体以垂直方向切割磁力线。
所以此时定子绕组中的感应电动势最大，当磁极转动90度时，磁极成水平位置，导体不切割磁力线，其感应电动势为零。
转子在转90度，定子绕组感应电动势又以垂直方向切割磁力线，使感应电动势达到最大值，但方向与前相反。
当转子再转90度。
感应电动势又为零。
交流发电机的组成及各个部件的作用
在交流发电机中，各个部件都扮演着重要的角色，共同构成了这一重要设备。
以下是对交流发电机组成及各个部件作用的深入探讨：一、定子部分1. 电磁铁心定子部分的主要组成为电磁铁心，它是由硅钢片叠压而成的，其作用是传导电磁感应和减小能量损耗。
2. 定子线圈定子线圈是交流发电机中的重要组成部分，它由导线绕制而成，主要作用是产生电磁感应，使得定子部分能够产生电动势。
3. 定子绕组接线柱定子绕组接线柱将定子线圈连接起来，使得其可以形成闭合回路，从而实现电能转换。
二、转子部分1. 转子线圈转子部分的主要组成是转子线圈，它同样由导线绕制而成，主要作用是在磁场的作用下感应出电动势，并引起电流的流动。
2. 转子轴转子轴是转子部分的支撑结构，其作用是支撑转子线圈的同时传递其产生的电能。
3. 转子滑环及碳刷转子滑环和碳刷是用来供电给转子线圈的重要部件，它们能够确保转子线圈能够获得稳定的电能供应。
三、其他部分1. 机壳机壳是交流发电机的外壳，其作用是保护内部的各个部件，并且起到隔离和散热的作用。
2. 轴承和润滑系统轴承和润滑系统是用来减小发电机内部部件的磨损和摩擦力，并且保证其正常运转的重要装置。
通过以上对交流发电机组成及各个部件作用的讨论，我们可以看到交流发电机是一个由多个部件组成的复杂系统，每个部件都发挥着重要的作用。
而了解这些部件的作用可以帮助我们更深入地理解交流发电机的工作原理和机理。
在我看来，交流发电机的每个部件都是不可或缺的，只有各个部件协同工作，才能确保交流发电机的正常运转。
深入了解交流发电机的组成及各个部件的作用，也有助于我们更好地维护和保养这一重要设备，确保其长时间稳定运行。
通过深入探讨交流发电机的组成及各个部件的作用，可以帮助我们更全面、深刻和灵活地理解其工作原理，同时也能够更好地维护和保养交流发电机，确保其正常运转。
交流发电机是利用电磁感应原理将机械能转换为电能的重要设备。
它的各个部件都起着至关重要的作用，共同构成了这一复杂的系统。
交流发电机工作原理及特性
交流发电机工作原理及特性发电机是将机械能转化为电能的装置，其工作原理是根据电磁感应定律。
根据法拉第电磁感应定律，当磁场的变化穿过一个闭合线圈时，线圈内就会产生感应电流。
发电机主要由以下几个部分组成：旋转部分、磁场部分和定子部分。
旋转部分是由转子和轴组成，负责产生机械能。
磁场部分由磁极和磁场线圈组成，负责产生磁场。
转子和磁场部分通过轴连接在一起，使转子可以旋转。
定子部分由定子线圈和定子铁心组成，定子线圈和转子之间存在一个空隙，转子在旋转过程中通过转动磁极产生的磁场线穿过定子线圈，从而产生感应电流。
当转子旋转时，磁场随之改变，产生的磁力线穿过定子线圈，导致定子线圈中的感应电流产生变化。
根据楞次定律，感应电流会产生一个与变化磁场相反的磁场，从而在定子上产生一个与磁场方向相反的磁力。
根据洛伦兹力定律，这个磁力会迫使电子在导体中移动，从而产生电流。
这样，通过转子旋转产生的磁场的变化，最终使得定子线圈中产生了电流，实现了将机械能转化为电能。
发电机的特性主要有以下几个方面。
首先是电压和电流的关系。
根据发电机的设计和负载的不同，可以调整电压和电流的大小。
其次是稳定性。
发电机在工作过程中应该保持稳定的电压和频率输出，以满足负载需求。
第三是发电机的效率。
效率是指发电机从输入的机械能中产生多少电能，通常用百分比表示。
高效率的发电机能够更好地利用输入的机械能，减少能源的浪费。
第四是负载特性。
发电机的负载特性是指发电机在不同负载条件下电压和电流的变化情况。
正常工作的发电机应该能够在不同负载条件下保持稳定的输出电压和电流。
最后是启动特性。
发电机在启动过程中，需要消耗一定的能量来克服惯性和摩擦力的阻力，在启动时电压和电流可能会不稳定，需要通过稳压器等设备进行调节。
总之，发电机通过电磁感应的原理将机械能转化为电能，并具有电压和电流调节、稳定性、效率、负载特性和启动特性等特性。
发电机作为能源转换的关键设备，在工业生产和日常生活中有着广泛的应用。
三相发电机原理
三相发电机原理三相发电机是一种常见的交流电发生器，其原理是利用电磁感应现象将机械能转化为电能。
下面我们将详细介绍三相发电机的原理。
1. 电磁感应原理在导体中产生电动势的基本原理是电磁感应。
当导体在磁场中运动时，由于导体内部存在自由电子，因此会在导体两端产生电势差，即产生电动势。
根据法拉第定律，当一个导体在磁场中运动时，所感应出来的电动势大小与导体长度、磁场强度、运动速度和角度等因素有关。
2. 三相交流发电机结构三相交流发电机主要由转子和定子两部分组成。
其中转子是旋转部分，由永磁铁或者线圈构成；而定子则是静止部分，由三个相互平衡的线圈组成。
3. 三相交流发电机工作原理当转子旋转时，其中的永磁铁或线圈会在定子内部形成一个旋转磁场。
这个旋转磁场会穿过定子中的三个线圈，并且每个线圈都被放置在一个不同的位置，使得它们分别处于旋转磁场的不同位置。
由于每个线圈都被放置在不同的位置，因此它们所感应出来的电动势也是不同的。
当三个线圈中任意一个线圈所感应出来的电动势最大时，另外两个线圈所感应出来的电动势则为零。
这样就形成了一个三相交流电源，其中每个相位之间相差120度。
这三相电源可以通过连接到负载上来产生交流电。
4. 三相交流发电机优点与单相交流发电机相比，三相交流发电机有以下优点：（1）输出功率更高：由于三个线圈可以同时工作，因此输出功率更高。
（2）输出稳定：由于三个线圈之间互为平衡，因此输出稳定性更高。
（3）体积更小：由于输出功率更高，体积也会更小。
5. 总结通过以上介绍可知，三相发电机是利用磁场和导体运动产生电动势的原理来产生交流电。
其结构简单、效率高、输出稳定性好等优点使得它成为了工业生产中常用的一种发电设备。
交流发电机的原理及分类
一、 交流发电机的工作原理
1、 交流电动势的产生
发电机定子的三相绕组按一定规律分布在发电机的 定子槽中，内部有一个转子，转子上安装着爪极和 励磁绕组。
当外电路通过电刷使励磁绕组通电时，便产生 磁场，使爪极被磁化为N极和S极。当转子旋转时， 磁通交替地在定子绕组中变化，根据电磁感应原理 可知，定子的三相绕组中便产生交变的感应电动势。 这就是交流发电机的发电原理。
注意:
交流发电机励磁过程是先他励后自励。当发动 机达到正常怠速转速时，发电机的输出电压一般高 出蓄电池电压1～2V以便对蓄电池充电，此时，由 发电机自励发电。
不同汽车的励磁电路各不相同，但有一个共同 特点是，励磁电路都必须由点火开关控制。因此， 汽车上发电机必须与蓄电池并联，开始由蓄电池向 激磁绕组供电，使发电机电压很快建立起来，并迅 速转变为自激状态，蓄电池被充电的机会也多一些， 有利于蓄电池的使用。
机称为外搭铁型交流发电机。
四、 交流发电机的工作特性
1、 空载特性
发电机空载运行时(即 发电机不向任何用电设备 供电的状态下),发电机端 电压与转速之间的关系， 称为空载特性，如图3-15 所示。空载特性可以判断 发电机低速充电性能的好 坏，同时也可看出发电机 的输出电压是随着发电机 的转速升高而增高的。
三、 发电机的励磁方式
除了永磁式交流发电机不需要励磁以外，其他 形式的交流发电机都必须给励磁绕组通电才会有磁 场产生而发电，否则发电机将不能发电。
将电流引入到励磁绕组使之产生磁场称为励磁。
交流发电机励磁方式有自励和他励两种。
1、 他励
在发电机转速较低时（发动机未达到怠速转 速），自身不能发电。单靠微弱的剩磁产生的很小 的电动势，很难克服二极管的正向电阻，需要蓄电 池供给发电机励磁绕组电流，使励磁绕组产生磁场 来发电。这种由蓄电池供给磁场电流发电的方式称
交流发电机的结构特点及其工作原理
交流发电机的结构特点及其工作原理1、发电机的结构特点P11C型发动机所配的发电机，是国内外汽车广泛使用的三相硅整流交流发电机。
通过8个二极管组成三级桥式全波整流电路(整流器)，将三相绕组中产生的交流电转变为直流电。
其结构如图所示。
把三相发电机各线圈的末端接在一起成为公共端点，又称为三相电源的中性点。
从中性点引出的线称为中线，从三个线圈始端引出的线称为相线。
这种连接方式称为星形接法。
2、整流原理交流发电机发出三相交流电，但汽车上的用电设备和蓄电池都是直流电。
整流器的功能是将交流电转变为直流电。
汽车交流发电机利用硅二极管的单向导电性能，用6只硅二极管组成三相桥式全波整流电路，把交流电转变为直流电。
8管极交流发电机在中性点增加了两个二极管，也称为中性点二极管，这样使发电机的三次谐波在中性点叠加，可将发电机的输出功率提高。
9管极的交流发电机增加了功率较小的激磁管，这样可以用简单的充电指示灯来表示发电机的工作情况，省去了结构相对复杂的继电器。
3、调节器作用发电机的发电量是随着发动机的转速变化而变化的。
当发电机的电压超过恒定值(如28V)时，就需要加以限制。
IC调节器，是将所有元件集成在一个半导体基片(集成电路)上，利用三级管开关电路的作用控制发电机的磁场，在发电机转速变化时保持其输出电压不变。
电压调节器是一负反馈控制，其在某一规定的高压下起作用，若电机电压高于规定值，则减少激磁电流以降低电机输出电压，限制发电机的输出电压不超出某一规定范围。
如：28V的发电机，控制在28±0.30V范围内。
低于上述控制值，调节器不起调节作用，只是磁场线圈通电线路中的一个导体。
集成电路调节器具有体积小、工作可靠、无须维护等特点，故被广泛使用。
4、汽车交流发电机的特性汽车交流发电机的工作特性是以转速为基准，表示发电机输出电流、电压经整流后与转速的关系。
以输出特性曲线来表示发电机的特性。
输出特性是指发电机输出电压保持衡定时（24V发电机规定为28V），发电机转速与输出电流的关系，通过它可以知道发电机在不同转速下输出功率的大小。
交流发电机的组成及工作原理
交流发电机的组成及工作原理
发电机是一种将机械能转换为电能的设备，它由以下几个组成部分组成：
1.转子：转子是发电机的核心部件，它由导线绕组和磁铁组成。
导线绕组通常是绕在一个铁芯上的，当通电时产生磁场，与定子上的磁场相互作用，从而产生电能。
2.定子：定子是一个不可转动的部件，它由绕组和铁芯组成。
绕组中的导线通常是绕在铁芯上的，当导线中有电流通过时，会产生磁场。
3.刷子和换向器：刷子是与转子接触的两个导电件，用于将转
子上产生的电能传送到外部电路。
而换向器则用于改变刷子的电流方向，以便与转子上的磁场相匹配。
发电机的工作原理如下：
1.当发电机的转子开始旋转时，它会切割过定子上的磁场。
这
个相对运动会造成在转子上的导线绕组中产生电动势。
2.由于转子上的导线绕组是闭合的，所以产生的电动势将导致
电流在绕组中流动。
这个电流会通过刷子和换向器传送到外部电路中。
3.外部电路通过连接到发电机上的导线，将电流流入负载中。
由于电流的流动，负载就会产生所需要的电能，例如驱动电动
机运转或者给灯泡供电等。
总之，发电机的工作原理是由转子和定子之间的相对运动产生电动势，然后通过刷子和换向器将电动势传输到外部电路，实现将机械能转换为电能的过程。
交流发电机的结构与工作原理
交流发电机的结构与工作原理发电机是一种将机械能转化为电能的设备，广泛应用于各个领域。
其结构和工作原理如下所述。
一、结构发电机的结构包括转子、定子、绕组、滑环、散热器和外壳。
1.转子：转子是发电机的主要部分，由电磁材料或导电材料制成。
转子通常有两种类型：励磁转子和感应转子。
励磁转子由磁铁或电磁线圈构成，提供磁场以激发定子中的电流。
感应转子则通过旋转在磁场中产生感应电流。
2.定子：定子是固定在发电机内部的部件，主要由绕组和铁芯构成。
绕组是由绝缘导线组成的线圈，通过给定绕组电流，产生旋转磁场。
铁芯则提供了绕组的支撑，并增强了磁场的效果。
3.绕组：绕组是发电机中的一个重要部分，由导线制成，承载着产生电能的任务。
绕组根据实际需求，可以包括多个线圈，并连接到外部电源或其他电源，以提供所需的电流。
4.滑环：滑环是连接旋转部分和固定部分的接点，使得转子能够以旋转的方式传达电能。
滑环由导电材料制成，能够有效地传输电流，并保持电路的连续性。
5.散热器：发电机在工作过程中会产生大量的热量，散热器的作用是将这些热量迅速散发出去，确保发电机的正常运行。
散热器通常采用风冷或水冷的方式。
6.外壳：外壳是发电机的外部保护部分，能够保护内部的结构免受外界环境的侵害，并起到美观和防护的作用。
二、工作原理发电机的工作原理基于法拉第电磁感应定律和楞次定律，其工作过程主要包括励磁、感应和输出三个阶段。
1.励磁阶段：通过向励磁转子施加直流电流或交流电流，产生磁场。
这个磁场会传递到定子中，使之处于一个磁场中。
2.感应阶段：当转子开始旋转时，磁场也随之旋转。
由于励磁磁场和转子磁场的互相作用，定子中将产生感应电流。
根据法拉第电磁感应定律，当磁场通过绕组时，导线中就会产生感应电流。
3.输出阶段：定子中产生的感应电流经由绕组导线输出。
通常通过滑环将电流传送到外部电路中。
在外部电路中，感应电流可以用来驱动电动设备或供电给其他设备。
总结起来，发电机的工作原理是:励磁通过给励磁转子通电产生磁场；转子旋转时，磁场也随之旋转，导致定子中产生感应电流；最后，通过滑环将感应电流传输到外部电路，以实现输出电能的功能。
简述三相交流发电机的工作原理
简述三相交流发电机的工作原理
三相交流发电机的工作原理
1、三相交流发电机通常由定子、转子、端盖。
电刷。
机座及轴承等部件构成。
定子由机座。
定子
铁芯、线包绕组、以及固定这些部分的其他结构件组成。
转子由转子铁芯、转子磁极(有磁扼。
磁极绕组)、滑环、(又称铜环。
集电环)、风扇及转轴等部件组成。
2、三相交流发电机利用导线切割磁力线感应出电势的电磁感应原理，将原动机的机械能变为电能
输出。
同步发电机由定子和转子两部分组成。
定子是发出电力的电枢，转子是磁极。
定子由电枢铁芯，均匀排放的三相绕组及机座和端盖等组成。
转子通常为隐极式，由励磁绕组、铁芯和轴、护环、中心
环等组成。
汽轮发电机的极数多为两极的，也有四极的。
3、通过轴承、机座及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，通过滑
环通入一定励磁电流，使转子成为一个旋转磁场，定子线圈做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。
