真空蒸镀金属薄膜工艺
(工艺技术)真空蒸镀金属薄膜工艺
真空蒸镀金属薄膜工艺一、概述真空蒸镀金属薄膜是在真空条件下，将金属蒸镀在薄膜基材的表面而形成复合薄膜的一种新工艺。
被镀金属材料可以是金、银、铜、锌、铬、铝等，其中用的最多的是铝。
在塑料薄膜或纸张表面（单面或双面）镀上一层极薄的金属铝即成为镀铝薄膜，它广泛地用来代替铝箔复合材料如铝箔/塑料、铝箔/纸等使用。
镀铝薄膜与铝箔复合材料相比具有以下特点：（1）大大减少了用铝量，节省了能源和材料，降低了成本，复合用铝箔厚度多为7～8pm，而镀铝薄膜的铝层厚度约为0.05nm左右，其耗铝量约为铝箔的1/140～1/180，且生产速度可高达450m/min。
（2）具有优良的耐折性和良好的韧性，很少出现针孔和裂口，无揉曲龟裂现象，因此对气体、水蒸汽、气味、光线等的阻隔性提高。
（3）具有极佳的金属光泽，光反射率可达97%；且可以通过涂料处理形成彩色膜，其装潢效果是铝箔所不及的。
（4）可采用屏蔽式进行部分镀铝，以获得任意图案或透明窗口，能看到内装物。
（5）镀铝层导电性能好，能消除静电效应；其封口性能好，尤其包装粉末状产品时，不会污染封口部分，保证了包装的密封性能。
（6）对印刷、复合等后加工具有良好的适应性。
由于以上特点，使镀铝薄膜成为一种性能优良、经济美观的新型复合薄膜，在许多方面已取代了铝箔复合材料。
主要用于风味食品、农产品的真空包装，以及药品、化妆品、香烟的包装。
另外，镀铝薄膜也大量用作印刷中的烫金材料和商标标签材料等。
二、镀膜基材镀铝薄膜的基材主要是塑料薄膜和纸张。
真空蒸镀工艺对被镀基材有以下几点要求：（1）耐热性好，基材必须能耐受蒸发源的辐射热和蒸发物的冷凝潜热。
（2）从薄膜基材上产生的挥发性物质要少；对吸湿性大的基材，在镀膜前理。
（3）基材应具有一定的强度和表面平滑度。
（4）对蒸镀层的粘接性良好；对于PP、PE等非极性材料，蒸镀前应进行表面处理、以提高与镀层的粘接性。
常用的薄膜基材有：BOPET、BONY、BOPP、PE、PVC等塑料薄膜和纸张类。
真空蒸镀工艺流程

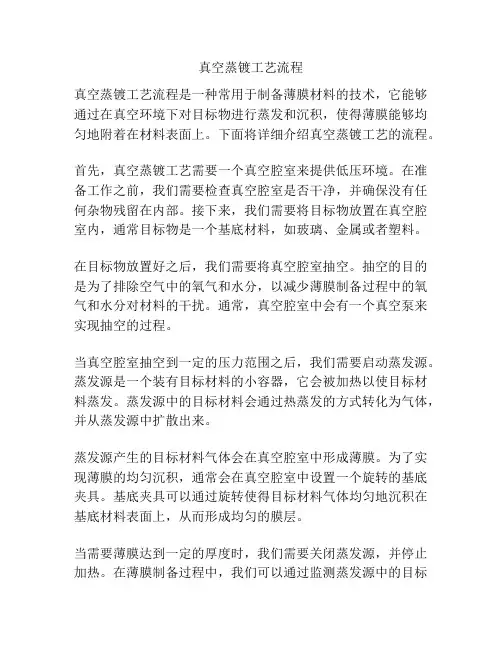

真空蒸镀工艺流程真空蒸镀工艺流程是一种常用于制备薄膜材料的技术，它能够通过在真空环境下对目标物进行蒸发和沉积，使得薄膜能够均匀地附着在材料表面上。
下面将详细介绍真空蒸镀工艺的流程。
首先，真空蒸镀工艺需要一个真空腔室来提供低压环境。
在准备工作之前，我们需要检查真空腔室是否干净，并确保没有任何杂物残留在内部。
接下来，我们需要将目标物放置在真空腔室内，通常目标物是一个基底材料，如玻璃、金属或者塑料。
在目标物放置好之后，我们需要将真空腔室抽空。
抽空的目的是为了排除空气中的氧气和水分，以减少薄膜制备过程中的氧气和水分对材料的干扰。
通常，真空腔室中会有一个真空泵来实现抽空的过程。
当真空腔室抽空到一定的压力范围之后，我们需要启动蒸发源。
蒸发源是一个装有目标材料的小容器，它会被加热以使目标材料蒸发。
蒸发源中的目标材料会通过热蒸发的方式转化为气体，并从蒸发源中扩散出来。
蒸发源产生的目标材料气体会在真空腔室中形成薄膜。
为了实现薄膜的均匀沉积，通常会在真空腔室中设置一个旋转的基底夹具。
基底夹具可以通过旋转使得目标材料气体均匀地沉积在基底材料表面上，从而形成均匀的膜层。
当需要薄膜达到一定的厚度时，我们需要关闭蒸发源，并停止加热。
在薄膜制备过程中，我们可以通过监测蒸发源中的目标材料质量来控制薄膜的厚度。
通常，我们可以使用石英晶体振荡器或者石英探针来实现目标材料的监测。
最后，我们可以打开真空腔室，取出制备好的薄膜材料。
在取出薄膜之前，我们需要确保真空腔室的压力已经恢复到大气压。
为了保护薄膜的质量，我们需要小心地处理薄膜，以避免刮伤或者其他损伤。
根据需要，我们还可以对薄膜进行后续的处理，如退火或者表面涂覆。
总结起来，真空蒸镀工艺流程包括真空腔室的准备、抽空、启动蒸发源、薄膜沉积、监测和控制薄膜厚度、薄膜取出和后续处理等步骤。
通过控制这些步骤和参数，我们可以制备出具有良好质量和均匀厚度的薄膜材料。
真空蒸镀工艺广泛应用于电子器件、光学器件和触摸屏等领域，为这些领域的发展提供了重要的技术支持。
真空蒸镀金属薄膜工艺
真空蒸镀金属薄膜工艺一、概述真空蒸镀金属薄膜是在真空条件下，将金属蒸镀在薄膜基材的表面而形成复合薄膜的一种新工艺。
被镀金属材料可以是金、银、铜、锌、铬、铝等，其中用的最多的是铝。
在塑料薄膜或纸张表面（单面或双面）镀上一层极薄的金属铝即成为镀铝薄膜，它广泛地用来代替铝箔复合材料如铝箔/塑料、铝箔/纸等使用。
镀铝薄膜与铝箔复合材料相比具有以下特点：（1）大大减少了用铝量，节省了能源和材料，降低了成本，复合用铝箔厚度多为7～8pm，而镀铝薄膜的铝层厚度约为0.05nm左右，其耗铝量约为铝箔的1/140～1/180，且生产速度可高达450m/min。
（2）具有优良的耐折性和良好的韧性，很少出现针孔和裂口，无揉曲龟裂现象，因此对气体、水蒸汽、气味、光线等的阻隔性提高。
（3）具有极佳的金属光泽，光反射率可达97%；且可以通过涂料处理形成彩色膜，其装潢效果是铝箔所不及的。
（4）可采用屏蔽式进行部分镀铝，以获得任意图案或透明窗口，能看到内装物。
（5）镀铝层导电性能好，能消除静电效应；其封口性能好，尤其包装粉末状产品时，不会污染封口部分，保证了包装的密封性能。
（6）对印刷、复合等后加工具有良好的适应性。
由于以上特点，使镀铝薄膜成为一种性能优良、经济美观的新型复合薄膜，在许多方面已取代了铝箔复合材料。
主要用于风味食品、农产品的真空包装，以及药品、化妆品、香烟的包装。
另外，镀铝薄膜也大量用作印刷中的烫金材料和商标标签材料等。
二、镀膜基材镀铝薄膜的基材主要是塑料薄膜和纸张。
真空蒸镀工艺对被镀基材有以下几点要求：（1）耐热性好，基材必须能耐受蒸发源的辐射热和蒸发物的冷凝潜热。
（2）从薄膜基材上产生的挥发性物质要少；对吸湿性大的基材，在镀膜前理。
（3）基材应具有一定的强度和表面平滑度。
（4）对蒸镀层的粘接性良好；对于PP、PE等非极性材料，蒸镀前应进行表面处理、以提高与镀层的粘接性。
常用的薄膜基材有：BOPET、BONY、BOPP、PE、PVC等塑料薄膜和纸张类。
真空镀工艺流程
真空镀工艺流程真空镀工艺流程是一种利用物理或化学方法，在真空环境中将金属或非金属薄膜均匀沉积在基底上的一种工艺。
以下是一般真空镀工艺流程的详细步骤：1. 基底清洗：首先将要进行镀膜的基底，如玻璃、金属等，进行清洗处理。
常用的清洗方法包括机械清洗、超声波清洗和化学溶液清洗。
这一步的目的是去除基底表面的脏物、油渍等杂质，保证镀层与基底之间的粘结力。
2. 真空系统排气：将清洗过的基底放入真空镀膜系统中，通过真空泵进行排气。
排气的过程也是创造出一个稳定的真空环境的过程，通常需要排除空气中的水分、灰尘和其他杂质。
真空度的要求根据具体的镀膜类型和要求而定。
3. 高温处理：在达到一定的真空度后，通过加热手段提高基底的温度。
高温处理有助于提高表面扩散作用和晶粒生长速度，同时也可使基底表面的水分蒸发。
高温处理的温度、时间等参数需要根据不同的材料和要求进行调整。
4. 蒸镀：在基底温度达到要求后，开始进行蒸镀。
蒸镀基本原理是将待镀材料放入加热的容器中，通过加热将其转变为蒸汽或气体，并使之沉积在基底上。
蒸镀材料通常是金属或非金属，常见的有铝、铜、银、二氧化硅等。
蒸镀时间和温度需要根据所需的厚度和质量进行掌握。
5. 冷却：蒸镀完成后，将基底冷却到室温。
冷却的过程需要缓慢进行，以防止基底上的膜层出现应力和裂纹。
冷却过程可以通过降低加热源的温度或者使用冷却介质来实现。
6. 检测和分析：对镀膜进行质量检测和表征，主要包括厚度、粗糙度、附着力和光学性能等方面。
常用的检测方法有光学显微镜、扫描电子显微镜（SEM）和衬底厚度测试仪等。
7. 包装和储存：经过检测合格的镀膜可以进行包装和储存。
包装的目的是保护镀膜免受环境和物理损伤。
常见的包装方式有胶带包装、塑料薄膜封装和真空封装等。
总之，真空镀工艺流程是一项复杂而精细的工艺，需要对镀膜材料、基底材料和各个工艺参数进行严格掌控，才能获得高质量的镀膜产品。
随着技术的发展和应用的拓宽，真空镀工艺在各个领域都发挥着重要的作用，将继续推动科学技术的进步和人类社会的发展。
真空蒸发镀膜蒸镀
文档仅供参考，如有不当之处，请联系改正。
2. 残余气体对制膜旳影响
（1）残余气体旳蒸发速率Ng： N g 3.5131022
g Pg
M gTg
(13)
（2）到达基片旳气体分子与蒸气分子之比(面源)：
N g Pg Nd P
MT
r 2
Pg K
M gTg Acos cos P
(14) （ g）
文档仅供参考，如有不当之处，请联系改正。
（2）电子束加热蒸发源 电子束集中轰击膜料旳一部分而进行加热旳措施。
图8.2.5 电子束加热蒸发源
电子束加热蒸发源由： 阴极、加速电极、阳极 （膜料）构成。
还有高频加热蒸发源、 激光蒸发源等。
文档仅供参考，如有不当之处，请联系改正。
优点:
（1）能够直接对蒸发材料加热； （2）装蒸发料旳容器能够是冷旳或者用水冷却，从而 可防止
点e
4 r
cos 2
m cos 4 r 2
（7）
小型平面蒸发源： m cos cos t r 2
令： cos cos h / r h /
h2 x2 ，
在x=0处：cos=cos=1
m
∴ t0 4 h2 (点源) (9)
m
t0 h2
（8） (面源) (10)
(1/cm2·s)
(5)
小型圆平面源：
Nd
AN e
cos r 2
cos
(1/cm2·s)
(6)
β、θ为蒸气入射方向分别与蒸刊 登面和接受表面法向旳夹角 。
图8.2.3 、角旳意义
文档仅供参考，如有不当之处，请联系改正。
（4）蒸发制膜旳厚度
∵τ时间内，蒸发材料旳总量：m =ANe，密度：
真空镀膜的三种形式

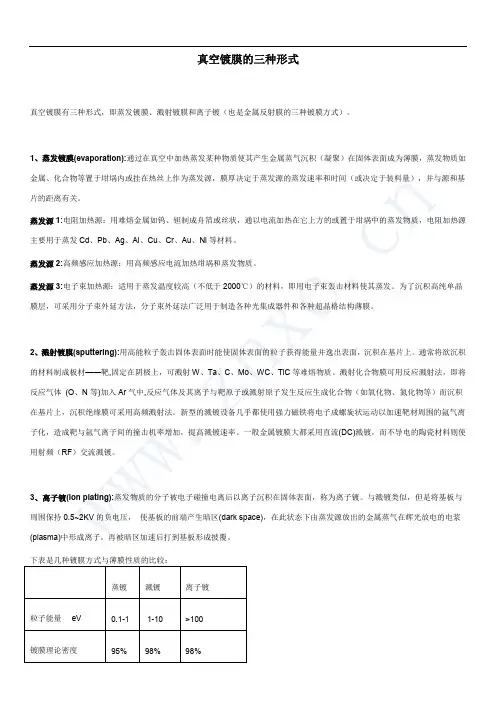

真空镀膜的三种形式真空镀膜有三种形式，即蒸发镀膜、溅射镀膜和离子镀（也是金属反射膜的三种镀膜方式）。
1、蒸发镀膜(evaporation):通过在真空中加热蒸发某种物质使其产生金属蒸气沉积（凝聚）在固体表面成为薄膜，蒸发物质如金属、化合物等置于坩埚内或挂在热丝上作为蒸发源，膜厚决定于蒸发源的蒸发速率和时间（或决定于装料量），并与源和基片的距离有关。
蒸发源1:电阻加热源：用难熔金属如钨、钽制成舟箔或丝状，通以电流加热在它上方的或置于坩埚中的蒸发物质，电阻加热源主要用于蒸发Cd、Pb、Ag、Al、Cu、Cr、Au、Ni等材料。
蒸发源2:高频感应加热源：用高频感应电流加热坩埚和蒸发物质。
蒸发源3:电子束加热源：适用于蒸发温度较高（不低于2000℃）的材料，即用电子束轰击材料使其蒸发。
为了沉积高纯单晶膜层，可采用分子束外延方法，分子束外延法广泛用于制造各种光集成器件和各种超晶格结构薄膜。
2、溅射镀膜(sputtering):用高能粒子轰击固体表面时能使固体表面的粒子获得能量并逸出表面，沉积在基片上。
通常将欲沉积的材料制成板材——靶,固定在阴极上，可溅射W、Ta、C、Mo、WC、TiC等难熔物质。
溅射化合物膜可用反应溅射法，即将反应气体(O、N等)加入Ar气中,反应气体及其离子与靶原子或溅射原子发生反应生成化合物（如氧化物、氮化物等）而沉积在基片上，沉积绝缘膜可采用高频溅射法。
新型的溅镀设备几乎都使用强力磁铁将电子成螺旋状运动以加速靶材周围的氩气离子化，造成靶与氩气离子间的撞击机率增加，提高溅镀速率。
一般金属镀膜大都采用直流(DC)溅镀，而不导电的陶瓷材料则使用射频（RF）交流溅镀。
3、离子镀(ion plating):蒸发物质的分子被电子碰撞电离后以离子沉积在固体表面，称为离子镀。
与溅镀类似，但是将基板与周围保持0.5~2KV的负电压，使基板的前端产生暗区(dark space)，在此状态下由蒸发源放出的金属蒸气在辉光放电的电浆(plasma)中形成离子，再被暗区加速后打到基板形成披覆。
实验十二真空镀膜
实验十二真空镀膜引言在真空中使固体表面（基片）上沉积一层金属、半导体或介质薄膜的工艺通常称为真空镀膜。
早在19世纪，英国的Grove和德国的Plücker接踵在气体放电实验的辉光放电壁上观察到了溅射的金属薄膜，这就是真空镀膜的萌芽。
后于1877年将金属溅射用于镜子的生产；1930年左右将它用于Edison唱机录音蜡主盘上的导电金属。
以后的30年，高真空蒸发镀膜又取得了飞速发展，这时已能在实验室中制造单层反射膜、单层减反膜和单层分光膜，而且在1939年由德国的Schott等人镀制出金属的FabryPerot干与滤波片，1952年又做出了顶峰值、窄宽度的全介质干与滤波片。
真空镀膜技术历经一个多世纪的发展，目前已普遍用于电子、光学、磁学、半导体、无线电及材料科学等领域，成为一种不可缺少的新技术、新手腕、新方式。
实验目的1.了解真空镀膜机的结构和利用方式。
2.掌握真空镀膜的工艺原理及在基片上蒸镀光学金属、介质薄膜的工艺进程。
3.了解金属、介质薄膜的光学特性及用光度法测量膜层折射率和膜厚的原理。
实验原理从镀膜系统的结构和工作机理上来讲，真空镀膜技术大体上可分为“真空热蒸镀”、“真空离子镀”及“真空阴极溅射”三类。
真空热蒸镀是一种发展较早、应用普遍的镀膜方式。
加热方式主要有电阻加热、电子束加热、高频感应加热和激光加热等。
1.真空热蒸镀的沉积条件（1）真空度由气体分子运动论知，处在无规则热运动中的气体分子要彼此发生碰撞，任意两次持续碰撞间一个分子自由运动的平均路程称为平均自由程，用λ表示，它的大小反映了分子间碰撞的频繁程度。
P d kT22πλ=（8.2-1）式中：ｄ为分子直径，Ｔ为环境温度（单位为Ｋ），Ｐ为气体压强。
在常温下，平均自由程可近似表示为：)(1055m P -⨯≈λ （8.2-2）式中：P 为气体平均压强（单位为Ｔｏｒｒ）。
表8.2-1列出了各类真空度（气体平均压强）下的平均自由程λ及其它几个典型参量。
真空镀膜(PVD 技术)
真空镀膜（PVD 技术）1. 真空涂层技术的发展真空涂层技术起步时间不长，国际上在上世纪六十年代才出现将CVD（化学气相沉积）技术应用于硬质合金刀具上。
由于该技术需在高温下进行（工艺温度高于1000ºC），涂层种类单一，局限性很大，起初并未得到推广。
到了上世纪七十年代末，开始出现PVD（物理气相沉积）技术，之后在短短的二、三十年间PVD 涂层技术得到迅猛发展，究其原因：（1）其在真空密封的腔体内成膜，几乎无任何环境污染问题，有利于环保；（2）其能得到光亮、华贵的表面，在颜色上，成熟的有七彩色、银色、透明色、金黄色、黑色、以及由金黄色到黑色之间的任何一种颜色，能够满足装饰性的各种需要；（3）可以轻松得到其他方法难以获得的高硬度、高耐磨性的陶瓷涂层、复合涂层，应用在工装、模具上面，可以使寿命成倍提高，较好地实现了低成本、高收益的效果；（4）此外，PVD 涂层技术具有低温、高能两个特点，几乎可以在任何基材上成膜，因此，应用范围十分广阔，其发展神速也就不足为奇。
真空涂层技术发展到了今天还出现了PCVD（物理化学气相沉积）、MT-CVD （中温化学气相沉积）等新技术，各种涂层设备、各种涂层工艺层出不穷。
目前较为成熟的PVD 方法主要有多弧镀与磁控溅射镀两种方式。
多弧镀设备结构简单，容易操作。
多弧镀的不足之处是，在用传统的DC 电源做低温涂层条件下，当涂层厚度达到0.3 um 时，沉积率与反射率接近，成膜变得非常困难。
而且，薄膜表面开始变朦。
多弧镀另一个不足之处是，由于金属是熔后蒸发，因此沉积颗粒较大，致密度低，耐磨性比磁控溅射法成膜差。
可见，多弧镀膜与磁控溅射法镀膜各有优劣，为了尽可能地发挥它们各自的优越性，实现互补，将多弧技术与磁控技术合而为一的涂层机应运而生。
在工艺上出现了多弧镀打底，然后利用磁控溅射法增厚涂层，最后再利用多弧镀达到最终稳定的表面涂层颜色的新方法。
2. 技术原理PVD (Physical Vapor Deposition) 即物理气相沉积，分为：真空蒸发镀膜、真空溅射镀膜和真空离子镀膜。
真空蒸镀工艺流程
真空蒸镀工艺流程
1. 选择基材：选择合适的基材，通常为各种金属或非金属材料，如玻璃、陶瓷等。
2. 处理基材表面：对基材表面进行清洗、抛光等处理，以去除氧化物、污垢等杂质，使其表面光洁、平整。
3. 准备镀膜材料：将需要镀膜的材料进行预处理，制成镀膜材料，通常为金属、合金等。
4. 加热基材：将基材加热至一定温度，以提高镀膜的结合力和附着力。
5. 真空泵抽气：将蒸镀设备内的气体和水分抽除，建立真空环境，通常需要抽至10-4～10-6Pa的真空度。
6. 蒸镀：将预处理好的镀膜材料进行蒸发或溅射，将镀膜材料蒸发成气体，沉积到基材表面上形成薄膜。
薄膜厚度控制通常需要根据需求进行调整。
7. 冷却：冷却待镀膜材料，使其形成固态结构，并控制其平整度和拉伸应力等性能。
8. 空气进入：终止真空状态，打开设备，通入适量的空气，结束真空蒸镀工艺流程。
9. 检测：进行薄膜表面的性能检测和质量检查，保证镀膜的质量达到要求。
有机el蒸镀工艺
有机el蒸镀工艺有机EL蒸镀工艺是一种制作OLED（有机发光二极管）面板的方法，主要包括以下步骤：1.镀膜前准备：这包括真空室镀膜部分的清洗、蒸发源的制作和清洗，以及蒸发源和蒸发材料的安装。
2.真空步骤：首先，打开冷却水阀并调节到需要的水压，然后打开主电源。
接下来，关闭通向真空室的大气阀和管道阀门，启动机械泵电源，并打开预真空阀。
使用扩散泵或机械泵对真空室进行抽真空，当真空度达到一定值时，进行后续的烘烤、预熔和蒸发步骤。
3.离子轰击：在负电荷吸引力的作用下，正离子轰击涂层部分的表面和基体。
4.烘烤：这个过程可以加速被镀层或夹具吸附的气体迅速逸出，有利于提高真空度和薄膜结合力。
烘烤时，非金属的烘烤温度应比镀层部分热变形温度低20~30℃，而金属的烘烤温度一般不超过200℃。
5.预熔：这个步骤的目的是去除蒸发材料中的低熔点杂质和吸附在蒸发源和蒸发材料中的气体，有利于蒸发的顺利进行。
预熔真空度一般为6.6×10-3 Pa。
对于吸湿性高的材料，应反复进行预熔。
6.蒸发：在真空和预熔之后，进行蒸发步骤，使有机物材料沉积在大型LTPS背板的特定区域。
7.取出：完成蒸发后，将蒸镀好的OLED面板从真空室中取出。
8.薄膜表面处理：对蒸镀好的薄膜进行必要的表面处理，以提高其性能。
9.成品：完成上述所有步骤后，得到最终的OLED面板成品。
有机EL蒸镀工艺有一定的限制，因为精细金属掩模板尺寸上的限制，蒸镀工艺基本上用在中小型OLED屏幕上。
此外，蒸镀工艺必须经过材料的气化，这限制了良品率的提高和可用材料的范围。
另一种制作OLED面板的方法是喷墨打印法，这种方法在某些方面可能具有优势，例如可以提高良品率和扩大可用材料的范围。
然而，目前主流的厂商如三星仍然采用蒸镀法来制作OLED面板。
以上是有机EL蒸镀工艺的基本步骤和限制。
在实际的生产过程中，可能还需要根据具体的需求和设备进行调整和优化。
真空蒸镀技术
真空蒸镀技术1. 简介真空蒸镀技术是一种重要的表面处理技术，主要用于金属、合金、陶瓷等材料的表面涂层，以更好地改善材料的性能。
该技术是将材料表面暴露在真空状态下，并使熔化的金属蒸气在材料表面沉积，形成一层致密的金属膜。
2. 工艺流程真空蒸镀技术主要包括三个主要步骤，即清洗处理、真空气化和涂层蒸镀。
2.1 清洗处理清洗是真空蒸镀技术的首要步骤。
其目的是去除材料表面的污垢、油脂和氧化物，并提高表面的粗糙度和增加涂层的附着力。
清洗处理一般有机械清洗、溶剂清洗、电解清洗等多种方法，不同的方法可以根据实际应用情况进行选择。
2.2 真空气化真空气化就是将材料带入真空室，通过机械或电子泵抽出室内气体，使气体压力小于10-3Pa，建立真空环境。
蒸镀室主要由真空室、蒸发室和泵吸系统组成，其内部摆放材料待处理。
为确保工艺成功，在气化过程需要严格控制一些参数：真空度、抽气速率等等。
2.3 涂层蒸镀涂层蒸镀是重要的制备步骤之一。
要获得良好的涂层质量，需要合适的蒸发材料和蒸发温度，(1)首先加热蒸发源，将蒸发材料熔化；(2)在真空气氛下，游离的蒸发材料自发地向上定向地扩散充满整个蒸发器室；(3)沉积在材料上，形成一层金属膜；(4)最后，将蒸发源加温停止，压降蒸发材料使形成良好的密封涂层。
3. 设备真空蒸镀设备性质复杂，系统安全高等标准，要确保技术成功。
常用的真空蒸镀设备包括离子镀膜机、溅射镀膜机等。
其中最广泛使用的是离子镀膜机，其具有高效的气体成分控制，因此可以精确控制膜厚度和成分，使制备的膜更具适应性。
4. 应用真空蒸镀技术在材料科学、光学制造、电子工业等领域具有广泛应用。
例：(1) 金属薄膜应用领域，可以修饰金属表面属性、美观、性能，提高金属表面硬度和耐腐蚀性；(2) 光学薄膜应用领域中，制备的金属膜能够使镜面反射率提高至90%以上；(3) 电子工业，制备的电触点和插座等膜能更好地增强导电性、抗氧化性和耐磨性等等。
5. 综述随着科学技术的不断发展，真空蒸镀技术将继续拓展应用领域，并在未来的材料科技和工业制造领域发挥重要作用。
喷镀、真空蒸镀
喷镀喷镀象电镀或蒸镀一样，是在树脂等表面涂布金属薄膜的手法之一。
尽管喷镀与蒸镀在技术上非常相似，但蒸镀是在减压容器内，使加热、蒸发的金属蒸气附着在树脂表面；而喷镀是让加速离子与金属发生碰撞，在反作用力的作用下使释放出的金属原子附着在树脂的表面。
由于金属原子的能量低于蒸镀能量，即使是耐热性较差的树脂材料，在其表面亦可生成稳定性良好的金属薄膜。
此外，还可生成合金、高熔点的金属膜。
因需要大型中间电极，故，极少看到喷镀金、银这样高价金属的范例。
要想得到如低价黄金一样的外观，请游览表面涂布范例。
喷镀工艺１. 脱脂处理用丙酮或酒精进行清洗２. 表面处理（必要时）电晕放电处理，紫外线照射处理等３. 底面涂布／硬化处理（必要时）藤仓化成（株）EXP1440A等４. 喷镀工艺电极所用材料为Al、SUS304，其他等５. 表面涂布／硬化处理（必要时）藤仓化成（株） EXP1506、ET5406A等脱脂与表面处理的必要性在喷镀的工艺中，真如以后要说的那样，在许多情况下都必须实施底面涂布处理。
底面涂布及硬化处理只是为涂布做准备。
特别是象夺钢这样与涂料的密接性较差的材料，通过表面处理可以使材料的润湿性得到改善。
底面涂布的必要性为了得到精美的喷镀膜，有时必须进行底面涂布处理。
进行底面涂布处理可以得到以下的效果1.改善树脂与喷镀膜之间的密接性2.将成形品表面的微小凹凸部分填平，以获得如镜面一样的表面无任是为了得到反射镜作用而实施喷镀，还是对密接性较低的夺钢进行喷镀时，都必须进行底面涂布处理。
本公司的产品中Fortron与金属膜的密接性较高，若不需要制品的表面如镜面一样时，则可省去底面涂布处理。
（这时喷镀表面会依存于成形品的表面）底面涂布工艺基本与涂布工艺相似。
如一般的涂料一样，可以使用喷枪进行喷涂。
表面涂布的必要性采用喷镀方法得到的金属薄膜相当的薄，此外，因金属氧化等化学反应引起金属薄膜生锈或变色，最终导致金属薄膜的损坏。
特别是想铝这样比较软的金属，因磨损等原因导致金属薄膜受伤，严重时会出现剥离。
真空蒸镀工艺原理及蒸镀工艺
真空蒸镀工艺原理及蒸镀工艺
真空蒸镀工艺是一种常用的表面处理技术，广泛应用于电子、光学、化工、汽车、航空航天等领域。
该技术通过在真空条件下将金属或其他材料蒸发成蒸汽，然后沉积在基材表面形成一层薄膜，从而实现改变基材表面性质的目的。
真空蒸镀工艺的原理是利用真空蒸发原理和凝结原理，将材料蒸发成蒸汽后，在基材表面凝结形成一层薄膜。
蒸发源通常采用电子束加热或阻性加热的方法，将材料加热到其蒸发温度，在真空条件下将其蒸发成蒸汽。
蒸汽从蒸发源中流出，然后被导向到基材表面，经过冷却、凝固后形成一层薄膜。
真空蒸镀工艺的关键步骤包括：真空排气、加热蒸发、蒸汽输运和凝固沉积。
在真空排气阶段，需要将腔体内的气体排出，以达到足够低的背景气压；加热蒸发阶段需要将材料加热至其蒸发温度，以产生蒸汽；蒸汽输运阶段需要将蒸汽导向到基材表面，并保持稳定的输运速度；凝固沉积阶段需要将蒸汽冷却、凝固并沉积到基材表面形成薄膜。
在真空蒸镀工艺中，影响薄膜质量的因素包括材料纯度、蒸发源温控精度、蒸汽输运距离和时间、基材表面处理等。
为了获得高质量的薄膜，需要严格控制这些因素，并对工艺参数进行优化。
总之，真空蒸镀工艺是一种重要的表面处理技术，具有广泛的应用前景。
深入理解其原理及工艺参数对于提高薄膜质量和生产效率都具有重要意义。
真空蒸镀金属薄膜工艺
真空蒸镀金属薄膜工艺引言真空蒸镀金属薄膜工艺是一种常见的表面处理技术，通过将金属材料升华成蒸汽并沉积在基材表面，形成金属薄膜。
该工艺广泛应用于电子器件、光学镜片、装饰材料等领域。
本文将介绍真空蒸镀金属薄膜工艺的原理、操作流程以及其在各个领域的应用。
原理真空蒸镀金属薄膜工艺基于物理气相沉积原理。
其主要包括以下几个步骤：1.真空抽取：将工作室中的空气抽取，使得工作室内部达到较低的气压，以降低蒸发金属与其他气体的相互作用。
2.金属材料蒸发：将金属材料（如铬、铝、铜、锌等）放置在加热器中，通过加热使其升华成蒸汽。
3.沉积在基材表面：将基材（如玻璃、塑料、金属等）放置在蒸发金属的正上方，蒸汽由高压向基材的表面沉积，形成金属薄膜。
4.金属膜厚控制：通过控制蒸发器的温度、蒸发时间以及蒸发速率等参数，控制金属薄膜的厚度。
5.冷却和固化：使得金属薄膜在基材表面冷却和固化。
操作流程真空蒸镀金属薄膜工艺的操作流程如下：1.准备工作室和设备：清洁并准备工作室、真空泵、加热器、蒸发器等设备，确保设备和环境干净。
2.安装基材：将待处理的基材固定在蒸发金属的上方，确保基材的表面平整且无杂质。
3.抽取空气：通过打开真空泵，将工作室内的空气逐步抽出，直到达到所需的真空度。
4.加热金属材料：将所选的金属材料放置在加热器中，通过控制加热器的温度使金属材料升华成蒸汽。
5.控制蒸发速率：通过控制蒸发器的温度和加热器的功率，控制金属蒸汽的蒸发速率。
6.沉积金属薄膜：使金属蒸汽沉积在基材表面，形成金属薄膜。
7.控制厚度和均匀性：通过控制蒸发时间和蒸发速率，控制金属薄膜的厚度和均匀性。
8.冷却和固化：将基材从真空腔中取出，使金属薄膜冷却和固化。
9.检测和测试：对薄膜进行检测和测试，以确保其质量和性能。
应用领域真空蒸镀金属薄膜工艺在各个领域都有广泛的应用，下面介绍其中几个典型应用领域：电子器件真空蒸镀金属薄膜工艺在电子器件制造中有重要作用。
它可以用于制备电极、导线、连线等金属薄膜，提高电子器件的导电性能和稳定性。
简述真空蒸镀的原理及过程
简述真空蒸镀的原理及过程
真空蒸镀是一种常用的表面处理技术，通过在真空环境下对物体进行镀膜，使其表面具有一定的功能和装饰效果。
其原理及过程如下：
1. 原理：
真空蒸镀利用真空环境下的物理气相沉积过程，将蒸发源中的固态材料加热至蒸发温度，使其表面分子获得足够的能量而蒸发。
蒸发的材料分子在真空环境中沉积到待处理物体表面，形成一层薄膜。
2. 过程：
（1）准备工作：清洗待处理物体，并将其放置在真空蒸镀设备的装置中。
（2）抽真空：将装置内的气体抽出，建立一定的真空环境，以防止与大气中的气体发生反应。
（3）加热蒸发源：将蒸发源中的固态材料进行加热，使其表面分子获得足够的能量而蒸发。
（4）形成薄膜：蒸发的材料分子在真空环境中沉积到待处理物体表面，形成一层薄膜。
（5）膜层调节：根据需要，可通过控制薄膜的厚度、结构和成分来调节薄膜的性能。
（6）结束工作：待处理物体经过一定的时间后，形成所需的镀膜，完成真空蒸镀过程。
真空蒸镀可用于金属、陶瓷、塑料等材料的表面处理，常见的应用包括镀金、镀银、镀铜等装饰性镀膜，以及光学镀膜、防腐蚀镀膜等功能性镀膜。
真空蒸镀原理
真空蒸镀原理
真空蒸镀是一种常用的表面处理技术，它通过在真空条件下将
金属或化合物材料蒸发成蒸气，然后沉积在基材表面，形成一层薄膜。
这种技术在电子、光学、机械等领域有着广泛的应用，下面我
们就来详细了解一下真空蒸镀的原理。
首先，真空蒸镀的基本原理是利用真空条件下的物理过程，通
过蒸发源将固体材料加热至一定温度，使其蒸发成蒸气。
蒸气分子
在真空中自由扩散，并沉积在基材表面，形成薄膜。
在这个过程中，蒸发源的材料、温度、真空度以及沉积时间等参数都会对薄膜的性
能产生影响。
其次，真空蒸镀的原理还涉及到薄膜的成核和生长过程。
蒸发
的材料蒸气在基材表面成核形成微小颗粒，然后这些颗粒在基材表
面扩散并结合，最终形成一层致密的薄膜。
在这个过程中，薄膜的
结构、成分、晶粒大小和取向等都会受到影响，进而影响薄膜的性能。
此外，真空蒸镀的原理还与薄膜的成分和性能有关。
不同的蒸
发源材料会形成不同成分的薄膜，而薄膜的成分又直接影响着其光
学、电学、机械等性能。
因此，在真空蒸镀过程中，需要严格控制蒸发源的材料和温度，以及基材的清洁度和温度，以确保薄膜的成分和性能符合要求。
总的来说，真空蒸镀的原理是通过在真空条件下将固体材料蒸发成蒸气，然后沉积在基材表面形成薄膜。
在这个过程中，蒸发源的材料、温度、真空度、沉积时间等参数都会对薄膜的性能产生影响，同时薄膜的成核和生长过程、成分和性能也都与真空蒸镀的原理密切相关。
通过深入了解真空蒸镀的原理，我们可以更好地控制薄膜的成分和性能，从而满足不同领域的应用需求。
真空电镀及工艺流程
气相沉积分化学气相沉积
物理气相沉积
化学气相沉积高温中温低温
物理气相沉积真空蒸镀离子镀....
其中低温气相沉积实际是用低温等离子体增强的化学气相沉积.是一种实用性强的工模具强化技术.
C、水电镀一般的镀层材质采用“六价铬”，这是非环保材料.对于“六价铬”有如下的要求：
欧盟： 76769EEC：禁止使用0ppm 如此严格的要求，国内一些厂家已开始尝试使用“三价铬”来替代“六价铬”；而真空电镀使用的镀层材质广泛、容易符合环保要求.
真空离子镀，又称真空镀膜.真空电镀的做法现在是一种比较流行的做法，做出来的产品金属感强，亮度高．而相对其他的镀膜法来说，成本较低，对环境的污染小，现在为各行业广泛采用．
真空电镀适用范围较广，如ABS料、ABS+PC料、PC料的产品.同时因其工艺流程复杂、环境、设备要求高，单价比水电镀昂贵.现对其工艺流程作简要介绍：产品表面清洁--〉去静电--〉喷底漆--〉烘烤底漆--〉真空镀膜--〉喷面漆--〉烘烤面漆--〉包装. 一般真空电镀的做法是在素材上先喷一层底漆，再做电镀．由于素材是塑料件，在注塑时会残留空气泡，有机气体，而在放置时会吸入空气中的水分．另外，由于塑料表面不够平整，直接电镀的工件表面不光滑，光泽低，金属感差，并且会出现气泡，水泡等不良状况．喷上一层底漆以后，会形成一个光滑平整的表面，并且杜绝了塑料本身存在的气泡水泡的产生，使得电镀的效果得以展现．
3.无环境污染：由于所有镀层材料都是在真空环境下通过等离子体沉积在工件表面，没有溶液污染，所以对环境的危害相当小.
但是由于获得真空和等离子体的仪器设备精密昂贵，而且沉积工艺还掌握在少数技术人员手中，没有大量被推广，其投资和日常生产维护费用昂贵.但是随着社会的不断进步，真空电镀的优势会越来越明显，在某些行业取代传统的湿法电镀是大势所趋！
NCVM(真空蒸镀)
啟動蒸鍍開關 (蜂鳴器響)
關蒸發源電流 抽氣閥門開啟
蒸鍍條件確認 送入真空腔體內 啟動抽氣系統 至設定真空值 (冷凍機自動開啟) 開啟蒸發源電流 (蒸鍍作動) 冷凍機除霜 破真空取出基材
NCVM Process Flow 成形品(Raw Material) 烘烤(heating) 蒸 著(NCVM) 成品(products) 素材清潔(cleaning)
1
2 3
