利雅路燃烧器最新样本
利雅路燃气燃烧器选型表

单价 RMB
一段(1/230/50Hz)
型号 RS 28/1T.C RS 34/1T.C RS 38/1T.C RS 44/1T.C 订货号 3782022 3788510 3782122 3788610 出力(KW) 163-349 70-390 232-465 100-550 供气压力(mbar) 19 14 21 15 24 16 34 22 阀组 MBDLE412 MBDLE415 MBDLE412 MBDLE415 MBDLE412 MBDLE415 MBDLE412 MBDLE415 / 订货号 3970144 3970180 3970144 3970180 3970144 3970180 3970144 3970180
单价 RMB
RS BLU平滑二段 /比例(*)(1/230/50Hz)
型号 RS 25/M BLU RS 45/M BLU 订货号 3910510 3897302 出力(KW) 70/125-350 90/190-550 供气压力(mbar) 29 24 34 35 阀组 MBDLE412 MBDLE415 MBDLE412 MBDLE415 / 订货号 3970144 3970180 3970144 3970180
单价 RMB
平滑二段 (1/230/50Hz)
型号 RS 28T.C RS 34T.C RS 38T.C RS 44T.C 订货号 3783302 3789010 3784402 3789110 出力(KW) 81/163-325 70/125-390 105/232-440 100/200-550 供气压力(mbar) 17 13 21 15 23 15 34 22 阀组 / MBDLE412 MBDLE415 MBDLE412 MBDLE415 MBDLE412 MBDLE415 MBDLE412 MBDLE415 订货号 3970144 3970180 3970144 3970180 3970144 3970180 3970144 3970180
利雅路燃气燃烧机RS70100130

2915937 (1)
中文
目录
技术参数 --------------------------------------------------------------2 变型燃烧头 ------------------------------------------------------------2 组件 ------------------------------------------------------------------2 燃烧器描述 ------------------------------------------------------------3 包装 - 重量 ------------------------------------------------------------3 最大尺寸 --------------------------------------------------------------3 标准附件 --------------------------------------------------------------3 燃烧出力 --------------------------------------------------------------4 测试锅炉 --------------------------------------------------------------4 商用锅炉 --------------------------------------------------------------4 燃气压力 --------------------------------------------------------------5 安装 ------------------------------------------------------------------6 锅炉板 ----------------------------------------------------------------6 燃烧头长度 ------------------------------------------------------------6 燃烧器固定到锅炉上 ----------------------------------------------------6 设定燃烧器头 ----------------------------------------------------------7 燃气管道 --------------------------------------------------------------8 电气系统 --------------------------------------------------------------9 点火前调整 ------------------------------------------------------------12 伺服电机 --------------------------------------------------------------12 燃烧器启动 ------------------------------------------------------------12 燃烧器点火 ------------------------------------------------------------12 燃烧器校准 ------------------------------------------------------------13 1—点火输出功率 -------------------------------------------------------13 2—最大输出功率 -------------------------------------------------------13 3—最小输出功率 -------------------------------------------------------14 4—中间输出功率 -------------------------------------------------------14 5—空气压力开关 -------------------------------------------------------15 6—最低燃气压力开关 ---------------------------------------------------15 火焰有无检查 ----------------------------------------------------------15 燃烧器运行 ------------------------------------------------------------16 最终检查 --------------------------------------------------------------17 维护 ------------------------------------------------------------------17 燃烧器启动周期诊断 ----------------------------------------------------18 控制盒复位及诊断 ------------------------------------------------------18 故障 - 可能原因 - 排障建议 ----------------------------------------------19 状态面板 --------------------------------------------------------------20
利雅路(Riello) 燃烧器 使用说明书RS5

2902967 (0)安装, 使用及维护说明书强制通风燃气燃烧器编码型号类型3761900RS5920 T1一段火运行29671中文目录1.燃烧器描述一段火强制通风燃气燃烧器.1.1燃烧器附件带绝热垫的法兰. . . . . . . . . . . . . . 1 将法兰安装到锅炉上的螺栓和螺母. . . . . . . . . . . . . .. 4法兰用螺栓螺母 . . . . . . . . . . . . . 1 7针插头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1马达启动电容. . . . . . . . . . . . . . . 11.燃烧器描述. . . . . . . . . . . . . . . . . . . . . . . 11.1燃烧器附件. . . . . . . . . . . . . . . . . . . . . . . 12.技术参数. . . . . . . . . . . . . . . . . . . . . . . . . 22.1技术参数. . . . . . . . . . . . . . . . . . . . . . . . . 22.2外观尺寸. . . . . . . . . . . . . . . . . . . . . . . . . 22.3工作范围. . . . . . . . . . . . . . . . . . . . . . . . . 33.安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . 43.1锅炉安装. . . . . . . . . . . . . . . . . . . . . . . . . 43.2燃气阀组电气连接. . . . . . . . . . . . . . . . . . 43.3燃气管线. . . . . . . . . . . . . . . . . . . . . . . . . 53.4电极定位. . . . . . . . . . . . . . . . . . . . . . . . . 53.5电气连接. . . . . . . . . . . . . . . . . . . . . . . . .64.工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . .74.1燃烧调节 . . . . . . . . . . . . . . . . . . . . . . . . .74.2燃烧头设置 . . . . . . . . . . . . . . . . . . . . . . .74.3风门挡板设置. . . . . . . . . . . . . . . . . . . . . .84.4燃烧检查 . . . . . . . . . . . . . . . . . . . . . . . . .84.5燃烧器启动程序. . . . . . . . . . . . . . . . . . . .94.6空气压力开关. . . . . . . . . . . . . . . . . . . . . .95.维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . .96.故障 / 解决方法 . . . . . . . . . . . . . . . . . . . .101–压力开关2–燃气阀组6 孔插座 3–带 7孔插座的控制盒4–带锁定指示灯的复位按钮 5–燃烧头安装座6–压力测试点7–带绝热垫的法兰8–风门调整机构 9–风门伺服马达燃烧器保护等级为IP 40, EN 60529.CE 认证: 参照燃气应用标准 92/42/EEC; PIN 0085BM0114.燃烧器符合下列标准:EMC 89/336/EEC, 低电压 73/23/EEC, 机械 98/37/EEC 和效率 92/42/EEC.燃气阀组符合 EN 676.图. 1SW100129672中文2.技术参数2.1技术参数对燃用LPG 可选特殊附件.2.2外观尺寸类型920 T1燃烧器出力 (1)160–330 kW-137,600–283,800 kcal/h天然气 (品种 2)净热值:8–12 kWh/Nm 3=7000–10,340 kcal/Nm 3压力:min. 20 mbar-max.100 mbar电源 单相,230V ± 10% ~ 50Hz马达运行电流 2A -2750 rpm-289 rad/s马达启动电容8 μF点火变压器初级 230V / 0.2A –次级8 kV / 12 mA电功耗0.43 kW(1) 参考条件: 温度. 20°C - 大气压力 1013 mbar – 海拔 0 m .国家ITGBDE AT DK FRNLBEIE燃气种类II2H3B/P II2H3PII2E3B/PII2H3B/PII2H3B/PII2Er3P II2L3B/P I2E(R)B,I3P II2H3P 燃气压力G20H 2020–2020–––20G25L ––––––2525–G20E––20––20/25–20/25–29673中文2.3工作范围 (参照 EN 267)实验锅炉以上工作曲线是用符合 EN 676 标准的锅炉测量得到.商用锅炉如果锅炉是符合 EN 303 标准,且燃烧室尺寸与 EN 676图表所示相近时,则燃烧器与锅炉是匹配的. 如果锅炉不是符合 EN 303 标准,且燃烧室尺寸比 EN 676图表所示更小 ,请咨询生产厂家.燃气压力与燃烧器出力的关系在用热值为10kWh/m 3(8.570 kcal/m 3)的G20燃气和锅炉背压在0 mbar 进行检测时,燃烧器最大出力时燃烧器头部的压降为 9.9 mbar(M2, 参见 3.3, P. 5).130,000290,000kW燃烧器出力kcal/h2.40.80燃烧室压力 – m b a rD62311.6170,000210,000250,0004.03.2kW燃烧器出力kcal/h632燃烧头的燃气压力 – m b a rD6232475891029674中文3.安装燃烧器的安装必须符合当地法规和标准.3.1锅炉安装♦如有必要, 对绝热垫扩孔(3) (参见图. 3).♦ 用4个螺钉 (4) 和螺母 (2) 将法兰(5)安装到炉门(1)上,必须将绝热垫 (3) 放在中间,但应保持上部两颗螺钉中的一颗松动 (4) (参见图. 2).♦用螺钉 6将法兰 5固定到燃烧头上 紧固,拧紧松动的螺钉 4.注意.: 燃烧器具有可调的燃烧头长度 (A) (参见图. 4).总之, 要保证燃烧头完全穿过锅炉前墙.3.2燃气阀组电气连接燃气阀组连接电线可从左边或右边进入燃烧器,如所示.根据进入燃烧器的方向, 带压力测试点的电缆孔堵简易电缆孔堵 (2) 可能需要互换因此, 必须确认:电缆孔堵 (1)位置正确;气管位置应正确,以保证空气通畅关造成阻塞.注意如有必要,可将气管切到正确的长度图. 2SW1003212D46051图. 529675中文3.3燃气管线符合 EN 676的燃气阀组燃气阀组单独供货, 它的调整参考附带的说明书.3.4探针 - 点火电极定位, (参见图. 7)燃气阀组连接方式应用型号编码入口出口MBDLE 410 B013970549Rp 11/4法兰 3天然气 ≤ 200kW 和 LPG 160 – 330 kWMBDLE 412 B013970550Rp 11/4法兰 3天然气 ≤ 300 kW MBDLE 415 B013970558Rp 11/2法兰 3天然气> 300 kWD52091 –供气管2 –手动球阀 (3 –燃气压力表 (4 –过滤器5 –燃气压力开关6 –安全阀7 –稳压器8 –调节阀M1–供气压力测试点M2–阀组后压力测试点29676中文3.5电气连接S7003230V ~50Hz(230V - 0.5 A max.)风门伺服马达图. 8警告; 断开连接器., 移开所有组件后, 7针 地线 (H) 拧松螺钉 (A,)紧上螺钉(A).29677中文4.工作燃烧出力燃烧器点火应在低负荷状态下进行并不超过120kW.为了测量燃烧出力:–断开离子探针电缆上的连接插头(C ) (参见电气连接P. 6); 燃烧器点火并在安全时间 (3s)过后锁定 .–进行10 次点火并连续锁定.–从流量表中读出耗气量. 该耗气量应等于或小于以下数值: G20 (天然气 H) 为0.10 Nm 3 G25 (天然气 L)为0.10 Nm 3 G31 (LPG)为0.03 Nm 3.4.1燃烧调整(参见图. 9)根据燃烧器应用于锅炉上的效率标准92/42/EEC ,调试燃烧器必须参考锅炉的使用说明书, 这一工作包括调整烟气中的 CO 和 CO 2 含量,烟温及锅炉中的平均水温.要达到所需要的出力, 要选择正确的燃烧头设定值和风门设定值.燃烧器出厂时设定在最小出力.4.2燃烧头设定根据燃烧器的出力,通过顺时针和逆时针旋转 设定螺丝 (6) 来进行,直到标尺 (2) 上的刻度值与燃烧头座 (1)的外边缘对齐.在图9中的燃烧头的设定是对应于燃烧器出力为230 kW.可见燃烧头的设定值为 4,即 标尺上的刻度值与燃烧头座的外边缘对齐 .示例:燃烧器安装在 210 kW 的锅炉.考虑到锅炉效率为 90%,燃烧器出力应为 230 kW.如图所示,燃烧头应设在 刻度4.注意此图表仅供参考;为了获得较好的燃烧效果,建议可根据锅炉调整燃烧头的设定.kcal/hkW设定点D6235SW1004图. 929678中文拆卸燃烧头组件, (参见图. 9, P. 7)按下列顺序操作:拧下螺钉(7), 断开连接插头 (3 和 5), 拆下小管 (4) 并拧松螺钉 (10)后拆下燃烧头座(1).在拆卸时不要改变燃烧头的肘型弯座 的设定.重新安装燃烧头组件, (参见图. 9, P.7)注意-在安装燃烧头时, 拧紧螺钉 (7) (不要拧太紧); 然后用力矩扳手( 3 - 4 Nm )锁紧.-如上操作确保燃烧器在运行时螺钉处不会有燃气泄露.- 如压力测点 (11) 松动,应正确固定并确保燃烧头组件(1)外部的孔 (F)安装在正确的位置上.4.3风门设定, (参见图. 9, P.7)在拧松螺母 (9)后对调节螺钉进行调整(8).燃烧器停机时风门会自动关闭,除非烟囱处最大压降大于0.5 mbar.4.4燃烧状况检查建议根据燃气种类和下表来初步设定燃烧器:离子探针电流燃烧器正常运行时控制器所需最小离子探针电流为 5 µA.一般情况下离子探针电流会远大于该值, 故不必检查. 如需要检查时, 可打开离子探针连接插头 (C) (参见页 6)串入微安电流表, (参见图. 10).在首次点火时风门设定不应小于1.EN 676过量空气系数:最大输出λ ≤ 1.2–最小输出λ ≤ 1.3燃气最大CO 2含量(0 % O 2)设定CO 2 %CO mg/kWhNO x mg/kWh λ = 1.2λ = 1.3G 2011.79.79.0 ≤100≤170G 2511.59.58.8 ≤100 ≤170G 3014.011.610.7 ≤100 ≤230G 3113.711.410.5≤100≤230注意29679中文4.5燃烧器启动程序由控制盒上的信号灯指示燃烧器锁定(4, 图. 1, P .1).在燃烧器运行时火焰消失, 燃烧器在1秒内停机.4.6空气压力开关空气压力开关的调整应在燃烧器的上述调整工作完成后进行,此时应设在初始位置.当燃烧器工作在额定出力时, 缓慢顺时针加大设定值,直至燃烧器锁定.然后逆时针旋转刻度盘将设定值减少20%, 并检查燃烧器是否能正常启动.如燃烧器锁定,应再少量减少空气压力开关的设定值.燃烧器出厂时空气压力开关在初始位置.注意:作为标准条例, 空气压力开关调整要防止当空气压力达到设定的 80% 时排烟中的 CO 超过 1% (10,000 ppm).如要检查这一点,请在烟囱中插入烟气分析仪, 缓慢关闭风机的进气口 (例如用纸板) 并检查在排烟中的CO 超过 1%之前是否会锁定.5.维护燃烧器必须由授权的和有资格的技术人员按照当地法规和标准进行定期性的维护.维护对于燃烧器运行的可靠性是必要的,可避免燃料的过量消耗以及随之而来的污染.在进行维护清理之前,必须将系统的主电源开关关掉,以切断燃烧器的电源.基本的检查有:让燃烧器不间断地运行10分钟,按本说明书检查所有组件的设置 . 然后进行燃烧测试以检查以下各项: CO 2 (%)的含量 排烟温度 CO (ppm)的含量.A296710中文6.故障 / 可能的解决方法下表所示是造成启动故障或燃烧器非正常运行等问题的原因及相应的解决方法.故障通常会造成控制盒 (4, 图. 1, P. 1)复位按钮键中的锁定指示灯亮.当锁定灯亮时,只有按复位按钮燃烧器才会重新启动,此后如果燃烧器运行正常,锁定可以归因于偶然故障.如果继续锁定,一定要查找原因,并加以解决.燃烧器启动故障故障可能原因解决方法当启动温控器闭合时,燃烧器不启动.没有电源供应.检查7针插头中的L1-N 线之间的电压是否存在.检查保险丝的状况.检查安全温控器是否锁定 .没有燃气供应.检查手动球阀是否打开 .检查阀组是否打开并且是否有短路 .燃气压力开关不闭合.调整.控制盒中的连接错误.检查并连接插头.空气压力开关在运行位置.更换压力开关.风门挡板卡住.检查电气连接.风门没全关所以燃烧器不点火: 检查.在预吹扫及点火阶段时燃烧器运行正常,但3秒后锁定.火线与零线接反.重接.没有地线或接地不良.确保接地良好.离子探针接地,离子探针未与火焰接触,离子探针与控制盒连线断开,与地短路 .检查离子探针的位置,如有必要可按本说明书进行设置.重新电气连接.更换损坏的接线.燃烧器点火延迟点火电极位置不对.按本说明书所示进行调整.空气太多.按说明书所示进行调整.阀门开度太小,燃气量不够.调整.296711中文运行中故障燃烧器锁定: – 火焰消失– 探针接地– 空气压力开关断开燃烧器停机: – 燃气压力开关断开燃烧器在预吹扫后因火焰故障而锁定.电磁阀过气量较小.检查管网压力/按说明书所示调整电磁阀.电磁阀损坏.更换.点火脉动或失败.检查接头.按说明书所示检查电极的位置.管道空气没有排净.燃气管道放散.燃烧器在预吹扫时锁定.空气压力开关不切换.压力开关故障,更换.空气压力过低, (燃烧头调整不当).火焰出现.阀门故障: 更换.压力测试点 (11, 图. 9, p 7) 位置不对. 按说明书 p 7, 节 4.2调整好位置.燃烧器不锁定,重复启动.主燃气压力接近于最低燃气压力开关所限定的数值.阀门开启后燃气压力的突降,从而引起压力开关的暂时断开.阀门立刻关闭,燃烧器停机.压力又升高,压力开关再次闭合,重复点火周期,该过程没有休止地进行.减小最低燃气压力开关的设定值.故障可能原因解决方法。
利雅路 RS E ULX 系列 超低 NOx 燃气燃烧器 产品手册说明书

整体式超低 N O x 燃气燃烧器RS/E ULX 系列产品概览A Carrier Company RS/E ULX 系列 | 整体式超低 NOx 燃烧器氮氧化物排放能够低于40mg/Nm 3 @ 3,5% O 2(无 FGR, 需要合适的炉膛尺寸)对于一些应用,NO x 排放可以达到 30mg/Nm 3 @ 3.5% O 2 以下,但需要利雅路工程师确认。
超低 NOX整体式燃气燃烧器RS 68 - 510/E ULX 系列2RS 68/E ULXRS 120/E ULXRS 200/E ULXRS 310/E ULXRS 510/E ULX3RS/E ULX 系列 | 整体式超低 NOx 燃烧器为了满足日益增长的对极低 NOx 排放的要求,利雅路基于创新的 ULX 燃烧技术,开发了整体式的新系列燃烧器。
ULX 燃烧技术可以控制燃烧过程中产生的烟气量,从而达到最严格的排放限制。
在无需FGR装置以及从烟囱到燃烧器管道的情况下,ULX 燃烧技术可以使得氮氧化物排放低于40mg/Nm3 @3.5% O2 (无FGR,需要合适的炉膛尺寸)。
对于一些应用,NOx排放可以达到30mg/Nm3 @ 3.5% O2 以下,但需要利雅路工程师确认。
近年来,由于污染大幅度增加,全球各地特别是所有高度工业化国家,都对产品的性能、能效和排放物的减排更加关注。
ULX 燃烧技术—环境可持续发展的新里程碑新型 ULX 燃烧头采用燃气分级燃烧和废气内部再循环技术,极大地降低了 NOx 排放。
这种新型燃烧头体现了利雅路产品一贯的坚固性和可靠性。
集成的燃烧器数字控制系统,通过独立的伺服马达,可以控制每个出力点的空气和燃料比例,以达到非常低的 NOx 排放,同时使燃烧器保持极高的运行可靠性和安全性。
4>使用 ULX 燃烧技术后,无需再安装 FGR 系统通常所需要的管道系统,因此燃烧器的安装也更加方便。
>无需在锅炉房中安装管道,可以节省空间、时间和安装成本。
利雅路(Riello) 燃烧器 使用说明书RS5

2902967 (0)安装, 使用及维护说明书强制通风燃气燃烧器编码型号类型3761900RS5920 T1一段火运行29671中文目录1.燃烧器描述一段火强制通风燃气燃烧器.1.1燃烧器附件带绝热垫的法兰. . . . . . . . . . . . . . 1 将法兰安装到锅炉上的螺栓和螺母. . . . . . . . . . . . . .. 4法兰用螺栓螺母 . . . . . . . . . . . . . 1 7针插头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1马达启动电容. . . . . . . . . . . . . . . 11.燃烧器描述. . . . . . . . . . . . . . . . . . . . . . . 11.1燃烧器附件. . . . . . . . . . . . . . . . . . . . . . . 12.技术参数. . . . . . . . . . . . . . . . . . . . . . . . . 22.1技术参数. . . . . . . . . . . . . . . . . . . . . . . . . 22.2外观尺寸. . . . . . . . . . . . . . . . . . . . . . . . . 22.3工作范围. . . . . . . . . . . . . . . . . . . . . . . . . 33.安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . 43.1锅炉安装. . . . . . . . . . . . . . . . . . . . . . . . . 43.2燃气阀组电气连接. . . . . . . . . . . . . . . . . . 43.3燃气管线. . . . . . . . . . . . . . . . . . . . . . . . . 53.4电极定位. . . . . . . . . . . . . . . . . . . . . . . . . 53.5电气连接. . . . . . . . . . . . . . . . . . . . . . . . .64.工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . .74.1燃烧调节 . . . . . . . . . . . . . . . . . . . . . . . . .74.2燃烧头设置 . . . . . . . . . . . . . . . . . . . . . . .74.3风门挡板设置. . . . . . . . . . . . . . . . . . . . . .84.4燃烧检查 . . . . . . . . . . . . . . . . . . . . . . . . .84.5燃烧器启动程序. . . . . . . . . . . . . . . . . . . .94.6空气压力开关. . . . . . . . . . . . . . . . . . . . . .95.维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . .96.故障 / 解决方法 . . . . . . . . . . . . . . . . . . . .101–压力开关2–燃气阀组6 孔插座 3–带 7孔插座的控制盒4–带锁定指示灯的复位按钮 5–燃烧头安装座6–压力测试点7–带绝热垫的法兰8–风门调整机构 9–风门伺服马达燃烧器保护等级为IP 40, EN 60529.CE 认证: 参照燃气应用标准 92/42/EEC; PIN 0085BM0114.燃烧器符合下列标准:EMC 89/336/EEC, 低电压 73/23/EEC, 机械 98/37/EEC 和效率 92/42/EEC.燃气阀组符合 EN 676.图. 1SW100129672中文2.技术参数2.1技术参数对燃用LPG 可选特殊附件.2.2外观尺寸类型920 T1燃烧器出力 (1)160–330 kW-137,600–283,800 kcal/h天然气 (品种 2)净热值:8–12 kWh/Nm 3=7000–10,340 kcal/Nm 3压力:min. 20 mbar-max.100 mbar电源 单相,230V ± 10% ~ 50Hz马达运行电流 2A -2750 rpm-289 rad/s马达启动电容8 μF点火变压器初级 230V / 0.2A –次级8 kV / 12 mA电功耗0.43 kW(1) 参考条件: 温度. 20°C - 大气压力 1013 mbar – 海拔 0 m .国家ITGBDE AT DK FRNLBEIE燃气种类II2H3B/P II2H3PII2E3B/PII2H3B/PII2H3B/PII2Er3P II2L3B/P I2E(R)B,I3P II2H3P 燃气压力G20H 2020–2020–––20G25L ––––––2525–G20E––20––20/25–20/25–29673中文2.3工作范围 (参照 EN 267)实验锅炉以上工作曲线是用符合 EN 676 标准的锅炉测量得到.商用锅炉如果锅炉是符合 EN 303 标准,且燃烧室尺寸与 EN 676图表所示相近时,则燃烧器与锅炉是匹配的. 如果锅炉不是符合 EN 303 标准,且燃烧室尺寸比 EN 676图表所示更小 ,请咨询生产厂家.燃气压力与燃烧器出力的关系在用热值为10kWh/m 3(8.570 kcal/m 3)的G20燃气和锅炉背压在0 mbar 进行检测时,燃烧器最大出力时燃烧器头部的压降为 9.9 mbar(M2, 参见 3.3, P. 5).130,000290,000kW燃烧器出力kcal/h2.40.80燃烧室压力 – m b a rD62311.6170,000210,000250,0004.03.2kW燃烧器出力kcal/h632燃烧头的燃气压力 – m b a rD6232475891029674中文3.安装燃烧器的安装必须符合当地法规和标准.3.1锅炉安装♦如有必要, 对绝热垫扩孔(3) (参见图. 3).♦ 用4个螺钉 (4) 和螺母 (2) 将法兰(5)安装到炉门(1)上,必须将绝热垫 (3) 放在中间,但应保持上部两颗螺钉中的一颗松动 (4) (参见图. 2).♦用螺钉 6将法兰 5固定到燃烧头上 紧固,拧紧松动的螺钉 4.注意.: 燃烧器具有可调的燃烧头长度 (A) (参见图. 4).总之, 要保证燃烧头完全穿过锅炉前墙.3.2燃气阀组电气连接燃气阀组连接电线可从左边或右边进入燃烧器,如所示.根据进入燃烧器的方向, 带压力测试点的电缆孔堵简易电缆孔堵 (2) 可能需要互换因此, 必须确认:电缆孔堵 (1)位置正确;气管位置应正确,以保证空气通畅关造成阻塞.注意如有必要,可将气管切到正确的长度图. 2SW1003212D46051图. 529675中文3.3燃气管线符合 EN 676的燃气阀组燃气阀组单独供货, 它的调整参考附带的说明书.3.4探针 - 点火电极定位, (参见图. 7)燃气阀组连接方式应用型号编码入口出口MBDLE 410 B013970549Rp 11/4法兰 3天然气 ≤ 200kW 和 LPG 160 – 330 kWMBDLE 412 B013970550Rp 11/4法兰 3天然气 ≤ 300 kW MBDLE 415 B013970558Rp 11/2法兰 3天然气> 300 kWD52091 –供气管2 –手动球阀 (3 –燃气压力表 (4 –过滤器5 –燃气压力开关6 –安全阀7 –稳压器8 –调节阀M1–供气压力测试点M2–阀组后压力测试点29676中文3.5电气连接S7003230V ~50Hz(230V - 0.5 A max.)风门伺服马达图. 8警告; 断开连接器., 移开所有组件后, 7针 地线 (H) 拧松螺钉 (A,)紧上螺钉(A).29677中文4.工作燃烧出力燃烧器点火应在低负荷状态下进行并不超过120kW.为了测量燃烧出力:–断开离子探针电缆上的连接插头(C ) (参见电气连接P. 6); 燃烧器点火并在安全时间 (3s)过后锁定 .–进行10 次点火并连续锁定.–从流量表中读出耗气量. 该耗气量应等于或小于以下数值: G20 (天然气 H) 为0.10 Nm 3 G25 (天然气 L)为0.10 Nm 3 G31 (LPG)为0.03 Nm 3.4.1燃烧调整(参见图. 9)根据燃烧器应用于锅炉上的效率标准92/42/EEC ,调试燃烧器必须参考锅炉的使用说明书, 这一工作包括调整烟气中的 CO 和 CO 2 含量,烟温及锅炉中的平均水温.要达到所需要的出力, 要选择正确的燃烧头设定值和风门设定值.燃烧器出厂时设定在最小出力.4.2燃烧头设定根据燃烧器的出力,通过顺时针和逆时针旋转 设定螺丝 (6) 来进行,直到标尺 (2) 上的刻度值与燃烧头座 (1)的外边缘对齐.在图9中的燃烧头的设定是对应于燃烧器出力为230 kW.可见燃烧头的设定值为 4,即 标尺上的刻度值与燃烧头座的外边缘对齐 .示例:燃烧器安装在 210 kW 的锅炉.考虑到锅炉效率为 90%,燃烧器出力应为 230 kW.如图所示,燃烧头应设在 刻度4.注意此图表仅供参考;为了获得较好的燃烧效果,建议可根据锅炉调整燃烧头的设定.kcal/hkW设定点D6235SW1004图. 929678中文拆卸燃烧头组件, (参见图. 9, P. 7)按下列顺序操作:拧下螺钉(7), 断开连接插头 (3 和 5), 拆下小管 (4) 并拧松螺钉 (10)后拆下燃烧头座(1).在拆卸时不要改变燃烧头的肘型弯座 的设定.重新安装燃烧头组件, (参见图. 9, P.7)注意-在安装燃烧头时, 拧紧螺钉 (7) (不要拧太紧); 然后用力矩扳手( 3 - 4 Nm )锁紧.-如上操作确保燃烧器在运行时螺钉处不会有燃气泄露.- 如压力测点 (11) 松动,应正确固定并确保燃烧头组件(1)外部的孔 (F)安装在正确的位置上.4.3风门设定, (参见图. 9, P.7)在拧松螺母 (9)后对调节螺钉进行调整(8).燃烧器停机时风门会自动关闭,除非烟囱处最大压降大于0.5 mbar.4.4燃烧状况检查建议根据燃气种类和下表来初步设定燃烧器:离子探针电流燃烧器正常运行时控制器所需最小离子探针电流为 5 µA.一般情况下离子探针电流会远大于该值, 故不必检查. 如需要检查时, 可打开离子探针连接插头 (C) (参见页 6)串入微安电流表, (参见图. 10).在首次点火时风门设定不应小于1.EN 676过量空气系数:最大输出λ ≤ 1.2–最小输出λ ≤ 1.3燃气最大CO 2含量(0 % O 2)设定CO 2 %CO mg/kWhNO x mg/kWh λ = 1.2λ = 1.3G 2011.79.79.0 ≤100≤170G 2511.59.58.8 ≤100 ≤170G 3014.011.610.7 ≤100 ≤230G 3113.711.410.5≤100≤230注意29679中文4.5燃烧器启动程序由控制盒上的信号灯指示燃烧器锁定(4, 图. 1, P .1).在燃烧器运行时火焰消失, 燃烧器在1秒内停机.4.6空气压力开关空气压力开关的调整应在燃烧器的上述调整工作完成后进行,此时应设在初始位置.当燃烧器工作在额定出力时, 缓慢顺时针加大设定值,直至燃烧器锁定.然后逆时针旋转刻度盘将设定值减少20%, 并检查燃烧器是否能正常启动.如燃烧器锁定,应再少量减少空气压力开关的设定值.燃烧器出厂时空气压力开关在初始位置.注意:作为标准条例, 空气压力开关调整要防止当空气压力达到设定的 80% 时排烟中的 CO 超过 1% (10,000 ppm).如要检查这一点,请在烟囱中插入烟气分析仪, 缓慢关闭风机的进气口 (例如用纸板) 并检查在排烟中的CO 超过 1%之前是否会锁定.5.维护燃烧器必须由授权的和有资格的技术人员按照当地法规和标准进行定期性的维护.维护对于燃烧器运行的可靠性是必要的,可避免燃料的过量消耗以及随之而来的污染.在进行维护清理之前,必须将系统的主电源开关关掉,以切断燃烧器的电源.基本的检查有:让燃烧器不间断地运行10分钟,按本说明书检查所有组件的设置 . 然后进行燃烧测试以检查以下各项: CO 2 (%)的含量 排烟温度 CO (ppm)的含量.A296710中文6.故障 / 可能的解决方法下表所示是造成启动故障或燃烧器非正常运行等问题的原因及相应的解决方法.故障通常会造成控制盒 (4, 图. 1, P. 1)复位按钮键中的锁定指示灯亮.当锁定灯亮时,只有按复位按钮燃烧器才会重新启动,此后如果燃烧器运行正常,锁定可以归因于偶然故障.如果继续锁定,一定要查找原因,并加以解决.燃烧器启动故障故障可能原因解决方法当启动温控器闭合时,燃烧器不启动.没有电源供应.检查7针插头中的L1-N 线之间的电压是否存在.检查保险丝的状况.检查安全温控器是否锁定 .没有燃气供应.检查手动球阀是否打开 .检查阀组是否打开并且是否有短路 .燃气压力开关不闭合.调整.控制盒中的连接错误.检查并连接插头.空气压力开关在运行位置.更换压力开关.风门挡板卡住.检查电气连接.风门没全关所以燃烧器不点火: 检查.在预吹扫及点火阶段时燃烧器运行正常,但3秒后锁定.火线与零线接反.重接.没有地线或接地不良.确保接地良好.离子探针接地,离子探针未与火焰接触,离子探针与控制盒连线断开,与地短路 .检查离子探针的位置,如有必要可按本说明书进行设置.重新电气连接.更换损坏的接线.燃烧器点火延迟点火电极位置不对.按本说明书所示进行调整.空气太多.按说明书所示进行调整.阀门开度太小,燃气量不够.调整.296711中文运行中故障燃烧器锁定: – 火焰消失– 探针接地– 空气压力开关断开燃烧器停机: – 燃气压力开关断开燃烧器在预吹扫后因火焰故障而锁定.电磁阀过气量较小.检查管网压力/按说明书所示调整电磁阀.电磁阀损坏.更换.点火脉动或失败.检查接头.按说明书所示检查电极的位置.管道空气没有排净.燃气管道放散.燃烧器在预吹扫时锁定.空气压力开关不切换.压力开关故障,更换.空气压力过低, (燃烧头调整不当).火焰出现.阀门故障: 更换.压力测试点 (11, 图. 9, p 7) 位置不对. 按说明书 p 7, 节 4.2调整好位置.燃烧器不锁定,重复启动.主燃气压力接近于最低燃气压力开关所限定的数值.阀门开启后燃气压力的突降,从而引起压力开关的暂时断开.阀门立刻关闭,燃烧器停机.压力又升高,压力开关再次闭合,重复点火周期,该过程没有休止地进行.减小最低燃气压力开关的设定值.故障可能原因解决方法。

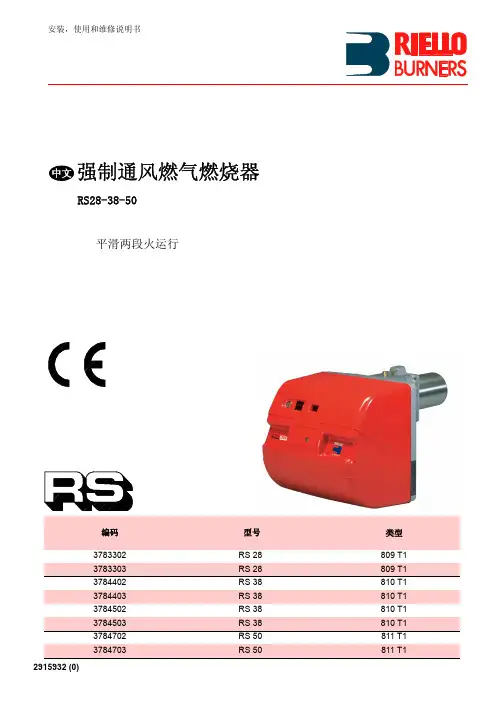

利雅路燃烧器RS38_50(最新版)中文说明书

安装,使用和维修说明书强制通风燃气燃烧器RS28-38-502915932 (0)中文平滑两段火运行目录中文技术参数 . . . . . . . . . . . . . . . . . . . . . . .页2变量 (2)附件 (2)燃烧器描述 (3)包装-重量 (3)最大尺寸 (3)标准配置 (3)出力范围 (4)测试锅炉 (4)商业用锅炉 (4)燃气压力 (5)安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6锅炉安装板 (6)燃烧筒长度 (6)燃烧器正确安装到锅炉 (6)燃烧头的设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7燃气管路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8电气系统. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9首次点火前的设置项目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12伺服马达. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12燃烧器首次启动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12燃烧器点火. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12燃烧器校核: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 1-燃烧器出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 2-二段火出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 3-一段火出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 4-中间负荷出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 5-空气压力开关. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 6-最低燃气压力开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15火焰检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15燃烧器运行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16最终检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17燃烧器启动循环诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18重置控制盒和使用故障诊断表 . . . . . . . . . . . . . . . . . . . . . . . . . . 18故障-可能原因-建议解决方案. . . . . . . . . . . . . . . . . . . . . . . . . 19显示器(选配) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20提示:.在正文中出现的符号代表如下的意义:1)(A)=同一页中图 A的第1 部件;1)(A)p.3=第3页中图 A的第1 部件注意根据效率规范92/42/EEC有关锅炉配置燃烧器的规定,燃烧器的调整和测试须参照锅炉的使用说明书,诸如烟气中的 CO和 CO2 的浓度,烟气的温度和锅炉内的平均水温。
利雅路燃烧器 油机 选型

意大利利雅路燃烧器选型小型轻油机单段(1/230V/50Hz)型号订货号出力 kg/h功率 KW RIELLO 40 G 53744540 2.3-528-60 RIELLO 40 G 5LC3744565 2.3-528-60 RIELLO 40 G 103746712 4.5-1054-120 RIELLO 40 G 10LC3746465 4.5-1054-120 RIELLO 40 G 2037477128-1895-213 RIELLO 40 G 20LC37474658-1895-213 RELLO 40 G 20S37487128-2095-240单段(1/230V/50Hz)型号订货号出力 kg/h功率 KW GULLIVER RG 237377504-1047-112 GULLIVER RG 337393507-1583-178 GULLIVER RG 4S373965010-20118.5-237 GULLIVER RG 5S373995013.5-26.1160-309.5两段(1/230V/50Hz)型号订货号出力 kg/h功率 KW GULLIVER RG 2D3738050 3.6/4.3-1042/49-118 GULLIVER RG 3D3739450 5.5/7.0-1565/83-178 GULLIVER RG 4D37397509/11-20106/130-237 GULLIVER RG 5D37398508/12-2595/126-296注:含油嘴;非标准油嘴可另行订购。
燃烧器配备标准燃烧头(T.C.)。
加中大型轻油机两段(1/230V/50Hz)型号订货号出力 kg/h功率 KW PRESS GW34737209/15-30107/178-356两段 (3/230-400/50Hz直接启动)型号订货号出力 kg/h功率 KW PRESS 1G347452011/16-45130/190-534 PRESS 2G347492018/30-60214/356-712 PRESS 3G347592023/45-100273/534-1168 PRESS 4G347652035/70-140415/830-1660单段(1/230V/50Hz)型号订货号出力 kg/h功率 KW RL 34/1 T.C(216mm)34701109-33154-395Page 1中大型轻油机两段(1/230V/50Hz)型号订货号出力 kg/h功率 KWRL 34 T.C(216mm)34702108/13-3397/154-395 RL 44 T.C(216mm)347031013/20-41155/235-485两段(3/230-400/50Hz直接启动)型号订货号出力 kg/h功率 KWRL 44 T.C(216mm)347034013/20-41155/235-485 RL 50 T.C(216mm)347463212.5/25-50148/296-593 RL 64 T.C(250mm)347041017/38-69200/400-820 RL 70 T.C(250mm)347503221.5/40-70255/474-830 RL 100 T.C(250mm)347523230/60-100356/711-1186 RL 130 T.C(250mm)347543241/80-130486/948-1540 RL 190 T.C(370mm)347561364/120-206759/1423-2443 RL 250 T.C(378mm)347001051/106-228600/1250-2700 RL 300/B MZ3478410105/160-3201250/1900 - 3800两段式 (3/400/50Hz星角启动)型号订货号出力 kg/h功率 KWRL 400/B MZ3478512125/190-3801500/2250 - 4500平滑双段或比例式(*) (1/230/50Hz直接启动)型号订货号出力 kg/h功率 KWRL 28/M T.C(241mm)34710027.5/14-2890/166-332平滑双段或比例式(*) (3/230-400/50Hz直接启动)型号订货号出力 kg/h功率 KWRL 38/M T.C(241mm) 34714028.5/20-38101/237-450 RL 50/M T.C(241mm) 347160211/25-50130/297-593 RL 70/M T.C(272mm) 347701217/40-70255/474-830 RL 100/M T.C(272mm) 347721228/60-100356/711-1186 RL 130/M T.C(272mm) 347741235/80-130486/948-1540 RL 190/M T.C(370mm) 347781140/120-205474/1423-2431Page 2中大型轻油机三段 (3/230-400/50Hz直接启动)型号订货号出力 kg/h功率 KWP 140 TG TC(363mm)347682332/70-140380/830-1660P 200 TG TC(391mm)347772347/100-200557/1186-2370 P 300 TG TC(444mm)347883760/150-300712/1779-3560三段 (3/400/50Hz星角启动)型号订货号出力 kg/h功率 KWP 450 TG TC(476mm)347933875/225-450890/2670-5340平滑双段或比例式(*) (3/230-400/50Hz直接启动)型号订货号出力 kg/h功率 KWP140 PG TC(363mm)347686735/70-140415/830-1660 P200 PG TC(391mm)347776750/100-200590/1185-2370 P300 PG TC(444mm)347894175/150-300890/1780-3560平滑双段或比例式(*) (3/400/50Hz星角启动)型号订货号出力 kg/h功率 KWP450 PG TC(476mm)3479371100/225-4501190/2670-5340注:油嘴需单独订购,油嘴流量请查阅利雅路零件目录表。
利雅路燃气燃烧器说明方案

利雅路燃气燃烧器说明方案一、背景介绍燃气燃烧器作为一种能够将燃气燃料燃烧为热能的设备,广泛应用于工业生产、建筑供暖等领域。
为了满足市场需求,提高燃烧效率,减少污染排放,我们团队打造了全新的利雅路燃气燃烧器。
本说明方案将详细介绍利雅路燃气燃烧器的功能、技术参数、使用方法等相关内容。
二、功能介绍1.高燃烧效率:利雅路燃气燃烧器采用先进的燃烧技术,燃烧效率高达95%以上,能够将燃气燃料充分利用,降低能源浪费。
2.低污染排放:利雅路燃气燃烧器内置微粒过滤器和同步燃烧控制系统,有效抑制有害物质的产生,减少燃烧过程中的污染物排放。
3.安全可靠:利雅路燃气燃烧器具备多重安全保护措施,如过热保护、漏气保护等,确保设备运行过程中的安全性和稳定性。
三、技术参数1.燃气类型:适用于天然气、液化石油气等多种燃气燃料;2.燃烧器类型:利雅路燃气燃烧器分为单项式和双项式两种型号,可根据客户需求进行选择;3.热能输出范围:热能输出范围广,从小型燃气燃烧器到大型工业燃烧器一应俱全;4.燃烧效率:燃烧效率高达95%以上;5.排烟温度:排烟温度低于200℃,减少了烟囱的热损失;6.应用领域:适用于工业生产、建筑供暖、商业用途等多个领域。
四、使用方法1.安装准备:首先,确定安装位置,确保通风良好,并确保有适当的连接管道和电源;其次,检查燃气管道是否正确连接,确保不漏气。
2.点火操作:将燃气开关调至合适的位置,并将点火器对准燃烧器的点火孔,按下点火器按钮进行点火,然后调整火焰大小。
3.调整燃烧效率:通过控制燃气阀门和空气阀门的开度,实现燃烧效率的调整。
根据实际需要,可以增加或减少燃气和空气的供给量,以获得最佳的燃烧效果。
4.设备保养:定期清洁燃烧器内部的积碳,清洗过滤器,检查连接管路和电源等,确保设备的正常运行。
五、注意事项1.在使用燃气燃烧器前,请详细阅读产品说明书,并按照说明操作;2.定期检查和维护燃气管道,确保不漏气;3.在操作过程中,如果出现异常情况,如发生漏气、起火等情况,应立即停止使用,并采取相应的安全措施;4.不得私自拆卸或修改燃气燃烧器,以免影响设备的正常使用;5.长时间不使用燃气燃烧器时,应切断燃气供应,避免发生意外事故。
利雅路(RIELL0)燃气燃烧器说明书

强制通风燃气燃烧器平滑二段火或比例调节运行代码型号类型3753883GAS 8 P/M538 T80 3753884GAS 8 P/M538 T80 3754083GAS 9 P/M540 T80 3754084GAS 9 P/M540 T80 3754185GAS 10 P/M541 T80 3754186GAS 10 P/M541 T80 3754187GAS 10 P/M541 T80 3754188GAS 10 P/M541 T80目录 页码1概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31.1技术参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31.2可选型号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31.3燃烧器描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41.4包装 重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41.5最大尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41.6标准配件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41.7附件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51.8出力图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61.9测试锅炉 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61.10燃气压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72.1锅炉板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72.2燃烧头长度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72.3将燃烧器固定在锅炉上 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82.4设置燃烧头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82.5燃气管路 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92.6电气设备,工厂设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102.7电气设备,安装人员设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103点火前的控制与校准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .133.1锅炉. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .133.2燃气管道 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .133.3助燃空气 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .143.4电气系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .143.5燃烧器启动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .144燃烧器点火 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .155燃烧器校准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .155.1设置燃烧头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .155.2设置伺服马达. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .165.3设置燃气压力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .175.4设置燃烧器出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .175.4.1设置最大出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .185.4.2设置最小出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .195.4.3设置中间出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .205.5设置空气压力开关. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .205.6设置最大燃气压力开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .205.7设置最低燃气压力开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .205.8设置燃烧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .215.9火焰监测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .216运行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .227最终控制装置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .238燃气流量测量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .239燃烧器不运行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2310维护. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2511附表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26注意事项注意事项::在文本中所提及的图形标识按如下说明:1)(A)= 图(A)的第1部分,与文本的同页;1)(A)p.4= 图(A)的第1部分,页码为4;1)= 所提及最后一张图的第1部分。
利雅路rs1000燃烧器说明书

一、产品介绍:
利雅路rs1000燃烧器
品牌:利雅路
产地:上海
排放标准:NO X≤30mg/m3
凭借多年的燃烧器设计和制造经验,利雅路开发了新的商用和工业用系列产品,即全新 RS/E FGR 系列。
该系列燃烧器基于FGR(
烟气再循环)低排放技术,适用于极低 NOx 排放要求,排放低于30 mg/*******%O2。
RS/E FGR 系列燃烧器使用燃烧器数字控制系统,通过独立的伺服马达控制空气-燃料比例,能够达到良好的出力控制,并保证燃烧器在全比调范围内运行,污染排放低且运行安全。
整体式燃烧器的所有组件都集成在一个紧凑的结构中,为安装和维护带来极大便利。
二、技术数据:
三、出力范围:
请注意:为了达到超低 NOx 排放性能,使用烟气再循环(FGR)功能可能会降低燃烧器的最大出力,因为最大燃烧空气量可能会
减少从而导致氧气浓度降低。
所示的出力范围在特殊试验锅炉上测得,符合 EN 676 标准;低NOx 性能符合 EN 676 等级3标准,烟气再循环率为0%;通过增
加再循环%可实现超低 NOx 排放,燃烧器的最大出力将降低。
达到 30 mg/Nm3 的超低 NOx 排放所需的烟气再循环%将会降
低燃烧器出力约20%。
利雅路燃烧器RS 310 410 BLU FGR低氮+烟气再循环型式实验报告

燃 烧 部 字号 称 ame of Burner
燃 烧 ~需 型 亏 ode) of Burner
燃 烧 ;报 类 别 lassification of Burner
试验报告
-15 编可
pe Testing Report No.
燃气燃烧器 RS310 BLU FGR 燃气燃烧器 15XF054-XROI
经试验,确认符合〈燃油(气)燃烧器安全技术规则〉的
'
a rdan
己件及可覆盖型号见附件。/ Has been examined to be in
ith the Safety Technical Regulation for Oil and Gas Burners. The list of
main accessories and the exempt models are attached overleS410 BLU FGR
燃油(
Certificate for Oil/Gas Burn
o. :
1000120150071
n协~J 选
单位
nt巾cturer 意大利利雅路股份有限公口
可t
位
地
.tt~
anufacturer Address Via Ing.Pilade Riello 7,37048 Legnago(VR) Italy
MS2 132S2-2 SQM40.295A20
一要参数 220/240Y.50Hz
2x5k 飞35mA DC14Y/O.5W
制造单位名称
SIEM COF]
SIEM
Pmax500mbar
DUNG
230YAC ,50/60Hz ,30s/90° , 10Nm 380Y AC 50Hz
FS10意大利利雅路10万大卡燃气燃烧器

FS10意大利利雅路10万大卡燃气燃烧器简介FS10意大利利雅路10万大卡燃气燃烧器是意大利利雅路公司生产的一款高效、节能的燃气燃烧器。
它是利雅路公司燃气燃烧器产品系列中的一员,采用独特的设计和高质量的材料,具有卓越的性能,广泛应用于工业和商业领域。
技术参数•热效率:95%•燃气类型:天然气、液化气•燃烧方式:强制热风循环燃烧•燃烧输出功率:10万大卡/小时•排放指标:低NOx排放,满足环保要求•控制方式:PLC电脑控制,自动调节燃烧状态优点1.高效节能:热效率达到95%,能够有效降低能源消耗;2.精准控制:采用PLC电脑控制技术,能够实现自动调节燃烧状态,提高燃烧稳定性和精准度;3.环保低排放:采用先进的燃烧技术,实现低NOx排放,对环境影响小;4.操作简便:采用用户友好设计,操作简单,容易上手。
应用领域FS10意大利利雅路10万大卡燃气燃烧器广泛应用于工业和商业领域,特别适用于以下场景:1.工业加热:适用于热处理、喷漆、烤漆、橡胶、印染等工业生产领域;2.商业区域供暖:适用于商业综合体、写字楼、酒店等大型建筑供暖;3.城市集中供暖:适用于城市集中供暖系统,提供热水和暖气;安装和维护使用FS10意大利利雅路10万大卡燃气燃烧器前,要进行安装、调试和维护。
为确保燃气燃烧器运行安全,应遵守以下原则:1.安装地点要求:燃气燃烧器应安装在通风良好、无腐蚀性气体和易燃物的场所,不能接近易燃物和高温区。
2.接通供气管道:咨询供气公司并在有经验的工程师的指导下接通气源管道,确保气源稳定。
3.调试燃烧器:进行调试前,应检查所有部件是否牢固,电气接线是否正确,然后打开气源,开始逐步调整各控制阀门,完成燃气燃烧器的调试。
4.定期维护:定期对燃气燃烧器进行保养维护,更换老化部件和清洁管道,以保证它的正常运行和安全性能。
总结FS10意大利利雅路10万大卡燃气燃烧器是一款高效、节能、环保的燃气燃烧器,具有精准控制、操作简便等优点。
RIELLO产品简介

利雅路简介:利雅路总部位于意大利“罗密欧和朱丽叶”故乡的维罗纳。
历经八十多年的发展,利雅路品牌已走进世界热能燃烧行业的中心,利雅路产品走销欧洲、南、北美、中、远东,亚洲等地区。
现今已拥有50多项专利,300多个产品系列,年销售48万多台燃烧器,居世界首位利雅路为供热行业提供:燃油燃烧器,燃气燃烧器,油气两用燃烧器及其专用配件等。
燃烧器:一. 轻油燃烧机:*(绿色标记为国内常用机型)。
GULLIVER系列型号功率 BGK:BGK0.1-BGK1-BGK2 一段火 17-59.3KW BG :BG1-BG2-BG3-BG4-BG5 一段火 15.5-72.3KW BGD:BG6D-BG7D 两段火57-160KW RGD:RGD1RKD-RG2D-RG2D-RG3D-RG4D-RG5D 两段火 17-296KW RG :RG0.1R-RG1-RG2-RG3-RG4S-RG5SRG0.R-RG0.AR-RG1R-RG1RK 一段火15-309.KWREG 系列型号功率 REG:REG35.3-REG35.5 一段火21-60KW40系列型号功率 40H:H5 一段火21-65KW 40F:F5-F10-F20 一段火 30-202KKW 40G:G3-G5-G5K-G7-G10-20-G20SG3R-G3RK-G5R-G5RK 一段火12-240KW 40GI:G51R-G101-G201-G20D 两段火26-240KWROB 系列型号 功率ROB:RDB1-RDB1R-RDB2-RDB2R-RDB3-RDB4 一段火26-113KWPRESS系列型号功率 GV:GV-G24 一段火140-356KW G: GW-1G-2G-3G-4G 两段火178-1660KWT/G:P140T/G-200T/G-300T/G-450P/G 三段火 830-5340KW P/G:P140P/G-200P/G-300P/G-450P/G 平滑两段火/比例调节式830-5340KWRL 系列型号功率 RL/1: RL28/1 一段火 178-332KW RL BLU:RL22BLU-32BLU 两段火116-356KWRL: RL28-38-50-70-100-130-190 两段火 166-2431KW RL/M: RL28/M-38/M-50/M-70/M-100/M-130/M-190/M 平滑两段火/比例调节式 166-2431KWMODUBLOC系列型号功率MODUBLOCLE:MB4LE-6LE-8LE-10LE比例调节式2375-10000KW二. 重油燃烧器:40系列型号功率40N:N10-N20 一段火 34-217KW PRESS系列型号功率PRESS N:P30N-45N-60N-100M 两段火 171-1140KWPRESS T/N:P140T/N-200T/N-300T/N-450T/N S三段火800-5130KWPRESS P/N:P140P/N-200P/N-300P/N-450P/N平滑两段火/比例调节式800-5130KW RN系列型号 功率RN:RN28-38-50-70-100-130 两段火 228-1481KW三. 燃气燃烧器:40系列型号功率 40GS/M:GS10/M-GS20/M 比例调节式42-192.4KW 40GSD:GS10D-GS20D 两段火41-210KW 40FS:FS3-FS5-FS8-FS10-FS20 一段火 11-232KW 40GS:GS3-GS5-GS10-GS20 一段火 11-232KW 40FSD:FS5D-FS20D 两段火23-232KWGULLIVER 系列型号功率 BS:BS1-BS2-BS3-BS4 一段火 16-246KW BSD:BS1D-BS2D-BS3D-BS4D 两段火 16-246KW RS:RS5 一段火160-330KWGAS 系列型号功率 GAS:GAS3-4-5-6-7 一段火140-1050KW GAS/2:GAS3/2-4/2-5/2-6/2-7/2 两段火130-1760KWGAS P/M:GAS 3P/M-4P/M-5P/M-6P/M-7P/M8P/M-9P/M-10P/M 平滑两段火/比例调节式130-1760KW1163-4885KWRS 系列型号功率 RS/1:RS28/1-38/1 一段火163-465KW RS/M BLU:RS45/M-68/M-120/M-160M BLU 平滑两段火/比例调节式190-1860KW RS: RS28-38-50-70-100-130-190 两段火 163-2290KW RS/M:RS28/M-38/M-50/M-RS70/M-100/M-130/M-190/M 平滑两段火/比例调节式163-2290KW型号功率MODUBLOC SE BLU:MB4SE-6SE-8SE-10SEBL 比例调节式2450-8500KWMODUBLOC SE:MB4SE-6SE-8SE-10SE 比例调节式2325-10000KW四. 双燃料燃烧器:RLS系列型号功率 RLS:RLS28-38-50-70-100-130 两段火163-1395KWGI/EMME 系列型号功率 GI/EMME:GI/EMME300-400-600-900 两段火175-922KWGI/EMME:GI/EMME1400-2000-3000-4500 平滑两段火/比例调节式820-4650KWENNW/EMME 系列型号 功率ENNE/EMME 1400-2000-3000-4500 比例调节式 814-5000KW型号功率MODUBLOCLSE:MB4LSE-6LSE-8LSE-10LSE 比例调节式2325-10000KWRIELLO 专用/专配元件:油泵:1) RBL 油泵:适用机型RIELLO RG 系列燃烧器2)40系列油泵:适用机型RIELLO40系列燃烧器G3,G5,G10,G20,G20S3)530SE利雅路程控器(RIELLO)适用机型 电眼 利雅路 40G 系列 40G 光敏电眼基本原理:利用里面的弹片和电路板例:530程控器里面有3个弹片,进行控制电源,电路板上有8个角控制第3,5 角控制电源的,第6,7角是控制电机运作,第1,2,8角是控制电磁阀,第4个角是控制故障灯,开始电源通电,电磁阀打开,变压器开始点火,过2到3秒,点火停止。
利雅路轻油燃烧器RL70-100-130M说明书

来自中国燃烧机网 轻油燃烧器RL70-100-130/M目录技术说明------------------------------------------------------------------------------------------------------1选配附件---------------------------------------------------------------------------------------------------------------------------2比例调节控制器-----------------------------------------------------------------------------------------------------------------------------2燃烧器描述----------------------------------------------------------------------------------------------------------------3包装-重量---------------------------------------------------------------------------------------------------------------3最大尺寸-----------------------------------------------------------------------------------------------------------------3标准配件-------------------------------------------------------------------------------------------------3燃烧出力------------------------------------------------------------------------------------------------------------------4安装----------------------------------------------------------------------------------------------------------4锅炉法兰-----------------------------------------------------------------------------------------------------------------4燃烧头长度---------------------------------------------------------------------------------------------------------------4燃烧器与锅炉的连接-----------------------------------------------------------------------------------------------------4喷嘴的选择----------------------------------------------------------------------------------------------------5喷嘴的安装---------------------------------------------------------------------------------------------------------------5燃烧头的设置-------------------------------------------------------------------------------------------------------------5油路连接------------------------------------------------------------------------------------------------------------------6电气连接------------------------------------------------------------------------------------------------------------------7伺服马达------------------------------------------------------------------------------------------------------------------9油压开关--------------------------------------------------------------------------------------------------------------------------------------9油泵----------------------------------------------------------------------------------------------------------------------------------9燃烧器点火--------------------------------------------------------------------------------------------------------------10燃烧器较核--------------------------------------------------------------------------------------------------------------10燃烧器运行---------------------------------------------------------------------------------------------------------------------------------12最终检查----------------------------------------------------------------------------------------------------------------13维护-----------------------------------------------------------------------------------------------------------------13故障—可能原因—建议解决方法-------------------------------------------------------------------------------14本文中所提到的图形如下标识:1)(A)=图A的第1部分,与文本同页1)(A)p.4=图A的第1部分,页号4技术数据型号RL70/MRL100/MRL130/M类别669T1670T1671T1出力(1)大火KW Kcal/H Kg/H 474~830408~71440~70711~1186612~102060~100948~1540816~132580~130小火KW Kcal/H Kg/H 202~474173~40817~40332~711286~61228~60415~948357~81635~80燃料轻油净热值KWh/Kg Mcal/Kg 11.810.2(10,200Kcal/Kg )比重Kg/dm 30.82-0.8520℃时粘度mm 2/sMax 6(1.5°E -6cSt )运行�间断运行(每24小时至少停1次)如果此燃烧器配置LANDIS LOK16。
利雅路燃油燃烧机40G20

风门挡板出厂时设置为 3.5
当达到合适的风门位置后 , 拧紧螺钉 (D) 以确保可调风门挡板 (A) 的运行 .
上表所示的设置值是在燃烧器安装金属外壳和燃烧室背压为零的情况下测得 . 每一次安装 , 都可能有不同状况 : 实际喷嘴出力 ; 燃烧室的正负压力 , 空气过剩量 , 等等 . 所有这些条件都需要不同的风门挡板设置 .
燃烧器电气保护等级为 IP 40, EN 60529.
10
图. 1
7
8
6
6 4
9
D5281
3
2
1
5
1 – 回油管 2 – 供油管 3 – 压力表接口 4 – 油泵压力调节器 5 – 真空压力表接口 6 – 风门固定螺钉 7 – 风门挡板液压传动装置 8 – 带锁定指示灯的复位按钮 9 – 带绝热垫的法兰 10 – 燃烧头调节螺钉
燃烧器随机附件
数量
2 1 4 1 1 1
描述
带变径头的油软管 带绝热垫的法兰 法兰用螺栓和螺母 铰链 固定法兰带两个螺母的螺栓 电缆垫圈
2973
1
工作范围
1.8
燃烧室压力 – mbar
1.2
0.6
0 8
10
12
14
16
18
20 轻油流量 - kg/h
D5282
90 110 130 150 170 190 210 230 燃烧器出力 - kW
如果回油管回到比燃料表面高的位置,必须 装一个止回阀 .
这种方法不如前一种方法,因为阀门有可能 漏油 .
首次启动油泵
启动燃烧器直到油泵充油 . 如在燃料到达油泵之前锁定 , 至少等 20 秒才 能再次启动 .
H
在供油管路上必须装滤网 .
利雅路低氮燃烧器选型表

锅炉型号(蒸汽) 0.5t/h(三回程) 1.0t/h(三回程) 2.0t/h(三回程) 4.0t/h(三回程) 6.0t/h(三回程) 8.0t/h(三回程) 10.0t/h(三回程) 12.0t/h(三回程) 15.0t/h(三回程) 20.0t/h(三回程) 锅炉型号(热水) 0.35MW(三回程) 0.7MW(三回程) 1.05MW(三回程) 1.4MW(三回程) 0.7MW(三回程) 1MW(三回程) 1.2MW(三回程) 1.4MW(三回程) 2.1MW(三回程) 2.8MW(三回程) 3.5MW(三回程) 4.2MW(三回程) 5.6MW(三回程) 7.0MW(三回程) 8.4MW(三回程) 10.5MW(三回程) 14MW(三回程) 建议炉膛尺寸 直径为B
φ650*2000 φ700*2100 φ800*2300 φ950*3500 φ1100*4000 φ1300*4500 φ1400*5000 φ1500*5500 φ1650*6000 φ1800*7000
蒸汽锅炉 建议选配机型
RS 68/E FGR RS 120/E FGR RS200/E FGR RS410/E FGR RS610/E FGR RS800/E FGR RS1000/E FGR
建议炉膛尺寸
φ650*1800 φ700*2300 φ800*2800 φ900*3500
建议选配机型
RS 68/M BLU RS 200/E BLU RS 310/E BLU RS 410/M BLU
4.2MW(三回程) 5.6MW(三回程) 7.0MW(三回程) 8.4MW(三回程) 10.5MW(三回程) 14MW(三回程)
φ1000*4000 φ1100*4500 φ1150*5000 φ1250*5500 φ1500*6000 φ1700*7000
20万大卡利雅路燃气燃烧器40FS20

20万大卡利雅路燃气燃烧器40FS201. 简介20万大卡利雅路燃气燃烧器40FS20是一款高效、节能、环保的燃气燃烧器。
它采用先进的燃烧技术和控制系统,能够达到极高的热效率,并且排放极少的有害气体,符合现代工业对环保、清洁的要求。
2. 技术参数•热量输出:20万卡/小时•燃料类型:液化气、天然气•燃烧形式:路燃式•供气压力:0.03-0.8MPa•压缩比:10.5:1•燃烧器尺寸:长600mm x 宽400mm x 高310mm•适用范围:工业烤箱、热处理炉、铸造炉等3. 产品特点高效能20万大卡利雅路燃气燃烧器40FS20采用了先进的喷淋燃烧技术,能够将燃气充分燃烧,达到高热效率,尤其适用于大型烤炉、烘干机等高能耗设备。
环保节能在能源日益紧张的今天,节能环保越来越成为企业的重要指标。
20万大卡利雅路燃气燃烧器40FS20排放极少的有害气体,符合现代工业对环保、清洁的要求,也大大节约了能源成本。
稳定可靠40FS20燃气燃烧器采用全自动化电气控制系统,具备自动点火、自动调节、自动保护等多种功能,使燃烧器运行更加稳定可靠,减少了人工干预,降低了故障率。
易安装40FS20燃气燃烧器采用模块化结构设计,管路简洁,安装维护更加便捷。
同时,燃烧器还具有灵活的安装方式,可以根据用户的实际需求进行定制。
4. 安全保障燃气安全监测40FS20燃烧器配备了先进的燃气安全监测系统,可以实时监测燃气压力、流量和组分等参数,确保燃气燃烧的安全和稳定。
自动保护功能40FS20燃烧器具备多种自动保护功能,如过热保护、过压保护、过流保护等,一旦出现异常情况,燃烧器会自动停止工作,保护设备和人员的安全。
5. 适用场景40FS20燃气燃烧器适用于工业烤箱、热处理炉、铸造炉等设备。
其高效、环保、稳定的特点使其在各种工业生产中得到广泛应用,带来了显著的节能效果和经济效益。
6. 结束语20万大卡利雅路燃气燃烧器40FS20的出现,为现代工业生产带来了更加高效、便捷、环保的燃气燃烧解决方案。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
P O 0013U K 00 09/2013产品概览RS 310-410-510-610 SeriesModulating Gas Burners 利雅路公司通过近几年大规模技术研究及广泛测试,研发出了新一代大功率整体式燃烧器 RS 系列,在工业用燃烧器领域取得了最新的技术突破,使公司在能源管理这一重要领域继续保持一直以来的领先地位。
新推出的出力范围在 3-6 MW 的 RS 310-410-510-610 系列燃烧器集卓越的燃烧性能、出色的产品质量和超高的可靠性于一体,充分体现了利雅路一贯的技术特长。
RS 310-410-510-610 系列燃烧器的出力范围为 1200-6300 kW,适用于中低温的热水锅炉、热风及蒸汽锅炉和导热油炉。
此系列燃烧器的运行模式为“平滑两段火”或“比例调节”模式。
RS 310-410-510-610 系列燃烧器具备黄火焰及低NOx火焰,采用多种空气-燃料比例控制配置;设备调试时可通过机械比调控制比例调节运行模式,通过电子比调可获得更高的比调运行性能及效率,通过变频技术可同时降低噪音排放及耗电量。
独特的设计保证了设备体积小巧,使用简单,维护方便。
各类配件齐全,保证了工作的灵活性。
概览2燃烧器型号/M = 平滑两段火 - 机械比调凸轮/E = 平滑两段火 - 电子比调凸轮FS1 = 间歇式运行(每24小时至少停机一次)FS2 = 连续运行 (每72小时至少停机一次)(1) = RMG .../M (或 LFL ...) 控制盒(2) = LGK ... 控制盒(3) = REC27 ... 控制盒(4) = REC37 ... 控制盒3型号RS 310/M BLURS 410/M BLU RS 510/M BLU RS 610/M BLU燃烧器运行模式比例调节 燃烧器最大出力时的调节比 5 ÷ 1伺服马达类型SQM 40 (FS1 型)热出力kW 400/1200÷3630500/1500 ÷4450680/1800÷52501000/2200÷6250Mcal/h 344/1032÷3122430/1290÷3827585/1548÷4515860/1892÷5375最大出力时的燃气压力 (G20-G25)mbar 50.1/74.753.1/79.259.7/89.177.6/115.8工作温度°C 最小/最大0/50风机类型前弯式叶片技术数据启动类型直接-电源Ph/ V/Hz 3N ~ 230 - 400V ±10% 50 Hz -总的电功率kW Max 9.110.8--马达电功率kW 7.59.2--A 23.9 - 13.829.3 - 16.9--启动类型星 - 角电源Ph/Hz/V 3N ~ 400 - 690V ±10% 50 Hz总的电功率kW Max 9.110.81417马达电功率kW 7.59.21215A 13.8 - 816.9 - 9.721.2 - 12.226.7 - 15.4点火变压器V1 - V2230 V - 1 x 8 kV I1 - I2 1 A - 20 mA控制盒类型RMG88.62 C2/M - LFL1.333 - LGK16.333A27马达电气保护等级IP54运行间歇式 (每 24小时至少停机一次)连续运行 (每72小时至少停机一次)排放声压 dB (A)788082,585声功率W ----CO 排放mg/kWh < 10NOx 排放mg/kWh< 80认证指令2006/42 - 2009/142 - 2004/108 - 2006/95 EC标准EN 676排放等级3证书CE 0085 - 进行中低 NO x 火焰机械比调型RS 310-410-510-610 SeriesModulating Gas Burners 技术数据利雅路公司不断对产品进行改进,因此产品的外观、尺寸、技术参数、设备及配件均不断变化。
该手册包含利雅路公司的机密及专有信息,未经授权,不得全部或部分泄露及复制手册内容。
参考条件:温度: 20°C - 压力: 1013,5 mbar - 海拔: 0 m a.s.l. - 噪音在距设备1米远处测得。
4利雅路公司不断对产品进行改进,因此产品的外观、尺寸、技术参数、设备及配件均不断变化。
该手册包含利雅路公司的机密及专有信息,未经授权,不得全部或部分泄露及复制手册内容。
参考条件:温度: 20°C - 压力: 1013,5 mbar - 海拔: 0 m a.s.l. - 噪音在距设备1米远处测得。
型号RS 310/E-/EV BLURS 410/E-/EV BLU RS 510/E-/EV BLU RS 610/E-/EV BLU燃烧器运行模式比例调节 燃烧器最大出力时的调节比 5 ÷ 1伺服马达类型SQM 33 (FS1 - FS2 型)热出力kW 400/1200÷3630500/1500 ÷4450680/1800÷52501000/2200÷6250Mcal/h 344/1032÷3122430/1290÷3827585/1548÷4515860/1892÷5375最大出力时的燃气压力 (G20-G25)mbar 50.1/74.753.1/79.259.7/89.177.6/115.8工作温度°C 最低/最高0/50风机类型前弯式叶片技术数据启动类型直接 (/E) - 变频 (/EV)电源Ph/ V/Hz 3N ~ 230 - 400V ±10% 50 Hz总的电功率kW Max 9.110.8--马达电功率kW 7.59.2--A 23.9 - 13.829.3 - 16.9--启动类型星 - 角 (/E)星 - 角 (/E) - 变频 (/EV)电源Ph/Hz/V 3N ~ 400 - 690V ±10% 50 Hz总的电功率kW Max 9.110.81417马达电功率kW 7.59.21215A 13.8 - 816.9 - 9.721.2 - 12.226.7 - 15.4点火变压器V1 - V2230 V - 1 x 8 kV I1 - I2 1 A - 20 mA 控制盒类型REC27 - REC37马达电气保护等级IP54运行间歇式 (每 24小时至少停机一次)连续运行 (每72小时至少停机一次)排放声压 dB (A)788082,585声功率W ----CO 排放mg/kWh < 10NOx 排放mg/kWh< 80认证指令2006/42 - 2009/142 - 2004/108 - 2006/95 EC标准EN 676排放等级3证书CE 0085 - 进行中低 NO x 火焰电子比调型5型号RS 310/M C01RS 410/M C01RS 510/M C01RS 610/M C01燃烧器运行模式比例调节 燃烧器最大出力时的调节比 5 ÷ 1伺服马达类型SQM 40 (FS1 型)热出力kW 600/1300÷3900800/2000÷4900802/2200÷5520820/2400÷6300Mcal/h 516/1118÷3354688/1720÷4214689.7/1892÷4747,2705/2064÷5418最大出力时的燃气压力(G20-G25)mbar 33.2/49.541.6/6248.9/7367/100工作温度°C 最小/最大0/50风机类型前弯式叶片技术数据启动类型直接-电源Ph/ V/Hz 3N ~ 230 - 400V ±10% 50 Hz-总的电功率kW Max 9.110.8--马达电功率kW 7.59.2--A 23.9 - 13.829.3 - 16.9--启动类型星 - 角电源Ph/Hz/V 3N ~ 400 - 690V ±10% 50 Hz 总的电功率kW Max 9.110.81417马达电功率kW 7.59.21215A 13.8 - 816.9 - 9.721.2 - 12.226.7 - 15.4点火变压器V1 - V2230 V - 1 x 8 kV I1 - I2 1 A - 20 mA控制盒类型RMG88.62 C2/M - LFL1.333 - LGK16.333A27马达电气保护等级IP54运行间歇式 (每 24小时至少停机一次)连续运行 (每72小时至少停机一次)排放声压 dB (A)788082,585声功率W ----CO 排放mg/kWh < 10NOx 排放mg/kWh< 170认证指令2006/42 - 2009/142 - 2004/108 - 2006/95 EC标准EN 676排放等级1证书CE 0085 - 进行中黄火焰机械比调型利雅路公司不断对产品进行改进,因此产品的外观、尺寸、技术参数、设备及配件均不断变化。
该手册包含利雅路公司的机密及专有信息,未经授权,不得全部或部分泄露及复制手册内容。
参考条件:温度: 20°C - 压力: 1013,5 mbar - 海拔: 0 m a.s.l. - 噪音在距设备1米远处测得。
RS 310-410-510-610 SeriesModulating Gas Burners 6利雅路公司不断对产品进行改进,因此产品的外观、尺寸、技术参数、设备及配件均不断变化。
该手册包含利雅路公司的机密及专有信息,未经授权,不得全部或部分泄露及复制手册内容。
参考条件:温度: 20°C - 压力: 1013,5 mbar - 海拔: 0 m a.s.l. - 噪音在距设备1米远处测得。
型号RS 310/E-/EV C01RS 410/E-EV C01RS 510/E-EV C01RS 610/E-EV C01燃烧器运行模式比例调节 燃烧器最大出力时的调节比 5 ÷ 1伺服马达类型SQM 33 (FS1 - FS2 型)热出力kW 600/1300÷3900800/2000÷4900802/2200÷5520820/2400÷6300Mcal/h 516/1118÷3354688/1720÷4214689.7/1892÷4747,2705/2064÷5418最大出力时的燃气压力 (G20-G25)mbar 33.2/49.541.6/6248.9/7367/100工作温度°C 最小/最大0/50风机类型前弯式叶片技术数据启动类型直接 (/E) - 变频 (/EV)电源Ph/ V/Hz 3N ~ 230 - 400V ±10% 50 Hz总的电功率kW Max 9.110.8--马达电功率kW 7.59.2--A 23.9 - 13.829.3 - 16.9--启动类型星 - 角 (/E)星 - 角 (/E) - 变频 (/EV)电源Ph/Hz/V 3N ~ 400 - 690V ±10% 50 Hz总的电功率kW Max 9.110.81417马达电功率kW 7.59.21215A 13.8 - 816.9 - 9.721.2 - 12.226.7 - 15.4点火变压器V1 - V2230 V - 1 x 8 kV I1 - I2 1 A - 20 mA 控制盒类型REC27 - REC37马达电气保护等级IP54运行间歇式 (每 24小时至少停机一次)连续运行 (每72小时至少停机一次)排放声压 dB (A)788082,585声功率W ----CO 排放mg/kWh < 10NOx 排放mg/kWh< 170认证指令2006/42 - 2009/142 - 2004/108 - 2006/95 EC标准EN 676排放等级1证书CE 0085 - 进行中黄火焰电子比调型7RS 310-410-510-610 SeriesModulating Gas Burners负荷图各型号燃烧器的有效出力范围比调范围测试条件符合EN676标准温度: 20°C压力: 1013,5 mbar 海拔: 0 m a.s.l.RS 310-410-510-610/M - /E - /EV BLU40080012001600200024002800320036004000440048005200560060006400680020181614121086420-2RS 310-410-510-610/M - /E - /EV C0120181614121086420-2各型号燃烧器的有效出力范围比调范围测试条件符合EN676标准温度: 20°C压力: 1013,5 mbar 海拔: 0 m a.s.l.kWh P a (m b a r )h P a (m b a r )kW8燃气阀组规格9RS 310-410-510-610 SeriesModulating Gas Burners 燃气阀组MB “螺纹型”燃烧器安装有用于调节燃料输送的蝶阀,该蝶阀由燃烧器的主控单元通过一个高精度的伺服马达进行控制。
