第11章 VHDL数字系统设计实例 数字系统设计主要分系统设计和逻辑设计两个阶段。
(1) 这是设计过程的第一阶段，要求对设计任务进行透彻 了解，并在此基础上决定设计任务和系统整体的功能、输
(2)描述系统功能，设计算法。
2021/7/26
6
第11章 VHDL数字系统设计实例
描述系统功能是用符号、图形、文字、表达式等形式 来正确描述系统应具有的逻辑功能和应达到的技术指标。 设计算法是寻求一个解决问题的步骤，实质上是把系统要 实现的复杂运算分解成一组有序进行的子运算。描述算法 的工具有算法流程图、算法状态机图（ASM,Algorithmic stateMachine）、方框图、硬件描述语言等。在上述描述方 法中，硬件描述语言是一种最容易向计算机输入，由计算 机自动处理的现代化方法。方框图用于描述数字系统的模 型，是系统设计常用的重要手段，它可以详细描述系统的 总体结构，并作为进一步设计的基础。
end case ; end process;
process
begin
wait until clk′event and clk=′1′;
--
if en=′0′then
count<=( others=>′0′);
spk<=′1′;
2021/7/26
20
第11章 VHDL数字系统设计实例
count—ld/2时，spk=′1′，且加1 elsif count<(′0′&count—ld(12 downto 1))then
(3)当东西或南北两路中任一路出现特殊情况时，系统 可由交警手动控制立即进入特殊运行状态，即红灯全亮， 时钟停止计时，东西、南北两路所有车辆停止通行；当特 殊运行状态结束后，系统恢复工作，继续正常运行。
数字电子技术基础(侯建军)
§1-2 逻辑代数基础
逻辑变量及基本逻辑运算 逻辑函数及其表示方法
逻辑代数的运算公式和规则
逻辑变量及基本逻辑运算
一、逻辑变量
取值：逻辑 0 、逻辑 1 。逻辑 0 和逻辑 1 不代 表数值大小，仅表示相互矛盾、相互对立 的两种逻辑状态
二、基本逻辑运算 与运算 或运算 非运算
返 回
与逻辑
只有决定某一事件的所有条件全部具备， 这一事件才能发生
乘基取整法 ：小数乘以目标数制的基数（ R=2 ），第 1一次相乘结果的整数部分为目的数的最高位 0 1 K0 0 -1，将其小 数部分再乘基数依次记下整数部分，反复进行下去， 直 K-1 K-2 K-3 K-4 K-5
由此得：(0.65)10=(0.10100)2 综合得：(81.65)10=(1010001.10100)2
逻辑表达式
―-‖非逻辑运算符
F= A
逻辑符号 1 A
F
三、复合逻辑运算 与非逻辑运算 或非逻辑运算 与或非逻辑运算
或逻辑真值表
A 0 0 1 1 B 0 1 0 1 F 0 1 1 1 逻辑符号 A 1 B
F
或逻辑运算符，也有 N个输入： 用“∨”、“∪”表 逻辑表达式 示 F= A + B+ ...+
F= A + B
N
返 回
非逻辑
当决定某一事件的条件满足时，事件不发 返 回 生；反之事件发生，
非逻辑真值表 A F 0 1 1 0
§1-1 数制与编码
进位计数制 数制转换
数值数据的表示
常用的编码
§1-2 逻辑代数基础
逻辑变量及基本逻辑运算 逻辑函数及其表示方法
逻辑代数的运算公式和规则
第11章 数字电路综合案例
第11章数字电路综合案例内容提要前面的章节介绍了数字电路的基本知识、基本理论、常用器件，以及数字电路分析和设计的基本方法。
本章涉及到复杂数字系统的设计。
数设计对象从译码器、计数器等这些基本逻辑功能电路到了数字钟等综合的数字逻辑系统的设计；设计方法也由采用真值表到求逻辑表达式、画出电路图的方式到通过确定总体方案，采取从局部到整体，用各种中、大规模集成电路来满足要求的数字电路系统的方式。
本章结合数字钟这一实际的案例来介绍数字电路系统的设计方法，进一步提高学生的综合能力和解决实际问题的能力。
基本教学要求1.了解中小规模集成电路的作用及实用方法。
2.了解数字钟电路的原理。
3.掌握综合数字电路系统的设计流程和设计方法。
11.1概述数字系统的设计，采用从整体到局部，再从局部到整理的设计方法。
首先对系统的目标、任务、指标要求等进行分析，确定系统的总体方案；然后把系统的总体方案分成若干功能部件，绘出系统的方框图；之后运用数字电路的分析和设计方法分别进行设计，或者是直接选用集成器件去构成功能部件；最后把这些功能部件连接组合起来，便构成了完整的数字系统，通过对电路的分析和测试修改，完善与优化整个系统。
这是传统的数字系统的设计方法，也是下面要介绍的内容。
随着计算机技术的发展，电子设计自动化EDA成为了现代电子系统设计与仿真的重要手段，对于复杂系统的设计十分有效，尤其是硬件描述语言的使用，使硬件软件化，让数字系统的设计更加方便、高效。
下面以数字钟系统设计为例，介绍综合数字电路系统的设计方法。
数字钟是一种用数字电子技术实现时、分、秒计时的装置，与传统的机械式时钟相比具准确、直观、寿命长等特点。
目前广泛用于个人家庭以及车站、码头、剧场、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。
数字钟也是一种典型的数字电路，其中包括了组合逻辑电路和时序逻辑电路。
通过数字钟的设计进一步了解数字系统设计时用到的中小规模集成电路的使用方法，进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。
数字电子技术教案
数字电子技术教案第一章：数字电路基础1.1 数字电路概述了解数字电路的定义、特点和应用领域掌握数字电路的基本组成和基本原理1.2 数字逻辑基础学习逻辑代数的基本运算和规则熟悉逻辑函数的表示方法及其相互转换1.3 数字电路的表示方法掌握逻辑函数的图形表示方法（逻辑图、真值表）学习逻辑函数的代数化简方法第二章：数字电路的基本单元2.1 逻辑门电路了解常见的逻辑门电路（与门、或门、非门、异或门等）掌握逻辑门电路的电压传输特性2.2 逻辑函数及其简化学习逻辑函数的代数化简方法（卡诺图、最小项、最大项）熟悉逻辑函数的简化原则和步骤2.3 逻辑门电路的设计与实现学习逻辑门电路的设计方法掌握逻辑门电路的实际制作和调试技巧第三章：组合逻辑电路3.1 组合逻辑电路的基本概念了解组合逻辑电路的定义和特点掌握组合逻辑电路的分析和设计方法3.2 常见的组合逻辑电路学习编码器、译码器、多路选择器、算术逻辑单元等常见组合逻辑电路的原理和应用3.3 组合逻辑电路的设计与实现学习组合逻辑电路的设计方法掌握组合逻辑电路的实际制作和调试技巧第四章：时序逻辑电路4.1 时序逻辑电路的基本概念了解时序逻辑电路的定义、特点和应用领域掌握时序逻辑电路的分析和设计方法4.2 常见的时序逻辑电路学习触发器、计数器、寄存器等常见时序逻辑电路的原理和应用4.3 时序逻辑电路的设计与实现学习时序逻辑电路的设计方法掌握时序逻辑电路的实际制作和调试技巧第五章：数字电路的应用5.1 数字电路在计算机中的应用了解计算机的基本组成和工作原理学习微处理器、存储器、输入输出接口等计算机关键部件的设计和应用5.2 数字电路在通信系统中的应用了解通信系统的基本原理和数字调制技术学习数字通信系统中数字电路的设计和应用5.3 数字电路在其他领域中的应用了解数字电路在数字信号处理、嵌入式系统、工业控制等领域中的应用学习数字电路在不同领域中的设计和应用案例第六章：数字电路仿真与实验6.1 数字电路仿真基础学习数字电路仿真原理和工具熟悉使用仿真软件进行数字电路设计和验证的方法6.2 组合逻辑电路仿真与实验利用仿真软件对组合逻辑电路进行设计和验证分析仿真结果，优化电路性能6.3 时序逻辑电路仿真与实验利用仿真软件对时序逻辑电路进行设计和验证分析仿真结果，优化电路性能第七章：数字电路设计与验证7.1 数字电路设计流程熟悉数字电路设计的基本流程和方法掌握需求分析、模块设计、仿真验证和硬件实现等环节7.2 组合逻辑电路设计实例学习组合逻辑电路设计实例，如编码器、译码器等掌握设计方法和技术要求7.3 时序逻辑电路设计实例学习时序逻辑电路设计实例，如触发器、计数器等掌握设计方法和技术要求第八章：数字电路测试与维护8.1 数字电路测试方法学习数字电路测试的基本方法和策略掌握功能测试、结构测试和边界测试等技术8.2 数字电路调试与优化了解调试过程和方法，提高电路性能学习电路优化技巧，降低功耗和成本8.3 数字电路故障诊断与修复学习故障诊断原理和方法，如逻辑分析仪、示波器等工具的使用掌握故障分析和修复技巧，提高电路可靠性第九章：数字集成电路9.1 数字集成电路概述了解数字集成电路的分类、特点和应用领域掌握数字集成电路的基本结构和原理9.2 常见数字集成电路学习门阵列、触发器、寄存器等常见数字集成电路的原理和应用9.3 数字集成电路的设计与实现学习数字集成电路的设计方法掌握数字集成电路的实际制作和调试技巧第十章：数字电路技术的发展趋势10.1 数字电路技术的创新应用了解数字电路技术在、物联网、生物医疗等领域的创新应用学习数字电路技术在这些领域的发展前景和挑战10.2 新型数字电路技术学习新型数字电路技术，如量子计算、碳纳米管电路等掌握这些技术的原理和优势，了解其发展趋势和应用前景10.3 数字电路技术的未来发展了解数字电路技术在未来的发展趋势和挑战学习如何适应和推动数字电路技术的发展，为人类社会作出贡献重点和难点解析重点环节1：逻辑函数的表示方法及其相互转换补充和说明：逻辑函数的表示方法是理解数字电路的基础，包括逻辑图、真值表及其代数表达式。

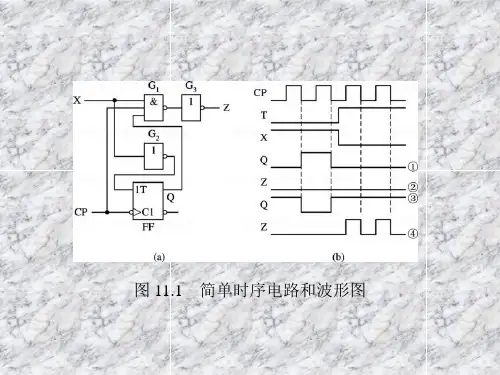

《数字电子技术 》课件第11章
