气缸缸径选型计算表
气缸选型与计算
气缸选型与计算

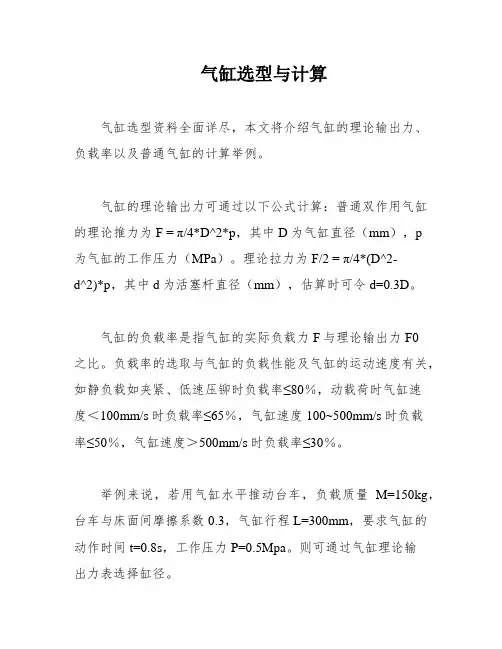

气缸选型资料全面详尽，本文将介绍气缸的理论输出力、负载率以及普通气缸的计算举例。
气缸的理论输出力可通过以下公式计算：普通双作用气缸的理论推力为F = π/4*D^2*p，其中D为气缸直径（mm），p
为气缸的工作压力（MPa）。
理论拉力为F/2 = π/4*(D^2-
d^2)*p，其中d为活塞杆直径（mm），估算时可令d=0.3D。
气缸的负载率是指气缸的实际负载力F与理论输出力F0
之比。
负载率的选取与气缸的负载性能及气缸的运动速度有关，如静负载如夹紧、低速压铆时负载率≤80％，动载荷时气缸速
度＜100mm/s时负载率≤65％，气缸速度100~500mm/s时负载
率≤50％，气缸速度＞500mm/s时负载率≤30％。
举例来说，若用气缸水平推动台车，负载质量M=150kg，台车与床面间摩擦系数0.3，气缸行程L=300mm，要求气缸的动作时间t=0.8s，工作压力P=0.5Mpa。
则可通过气缸理论输
出力表选择缸径。
除此之外，气缸的选择还与类型、材质、密封形式、安装方式等方面有关。
气缸选型对照表
气缸的选型根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸气缸推力计算公式：气缸推力F1=πD2P气缸拉力计算公式F2=π（D2-d2）P公式式中：D-气缸活塞直径（cm）d-气缸活塞杆直径（cm）P-气缸的工作压力（kgf/cm2）F1，F2-气缸的理论推拉力（kgf）上述出力计算适用于气缸速度50~500mm/s的范围内气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf缸径mm 气缸的理论输出力（推力）单位：KG/公斤使用空气压力MPa10 16 20 25 32 4050117137157 63125156187218250 80100151201251300352402 100157236314393471550628 125245368491615736859982 1604026038041005120614071608 18050876310181272152717812036 20062894212571571188521992514 250981147319632454294534363926 3201608241232164021482556296432 40025313796502662837539879610052选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸选择润滑方式：有给油润滑气缸，无给油润滑气缸选择气缸系列：根据以上条件，按需选择适当系列的气缸选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。
气缸规格表及计算参照
300 350 400
450 500 600
700 800 900
125 1000
1500
外型尺寸
2000
尺寸表
口径/符号 A
A1
A2
B
C
D
E
32
140
187
182
47
93
27
32
40
142
191
185
48
93
31
34
50
150
207
196
57
93
36.5
42
63
153
210
199
57
96
36.5
300 350 400
450 500 600
700 800 900
80
1000
1500
2000
25 50 75
100 125 150
175 200 250
300 350 400
450 500 600
700 800 900
100 1000
1500
2000
25 50 75
100 125 150
175 200 250
131.92
176.67
148.41
气缸内径 活塞外径
动作型式 受压面积
1 2 3 4 5 6 7 空气 压力 8 (Kgf/cm2) 9
80
25
复动型
压侧 拉侧
50.26
45.36
50.26
45.36
100.52
90.72
150.78
136.08
201.04
181.44
气缸理论出力表及气缸内径确定
气缸理论出力表及气缸内径确定力(N)理论输出力P(N) 推力P1=π/4×D 2×p 式中D-气缸内径(cm) p-气缸工作压力(MPa)拉力P2=π/4×(D2-d2)×p 式中d-气缸活塞直径(cm)负载性质阻性负载β=80% 惯性负载一般场合β=50% V<0.2m/s β=65% 高速运动β=30%2.由实际负载F及负载率β值，即将求出所需的气缸理论输出力P(P1或P2） P=F/β3.由气缸的工作压力P及所需的理论输出力P(P1或P2）即可计算气缸缸径D，再按缸径系列尺寸圆整。
气缸安装使用须知气缸现场使用条件下千变万化,但下述基本点仍须注意:1.气缸安装使用前,应先检查气缸在运输过程中是否损坏,连接部件是否松动,然后再安装使用。
2.安装时，气缸的活塞杆不得承受偏心载荷可横向载荷，应使载荷方向与活塞杆轴线相一致。
3.无论采用何种安装型式，都必须保证缸体不产生变形，气缸的安装底座有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。
4.气缸水平安置时，特别是长行程气缸，用水平仪在进行三点位置（活塞杆全部伸出、中间及全部退回）检验。
5.速度调整首先将速度控制阀（单向节流阀）的开度放在调整范围内的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，然后用速度控制阀进行微调，最后调节气缸的缓冲，调节缓冲针阀使活塞的惯性得到吸收，其最终速度又不致撞击缸盖为宜。
6.气缸安装完毕后，在工作压力范围内，无负载情况下运行2-3次，检查气缸是否正常工作。
7.若采用带可调缓冲气缸，在开始工作前，应将缓冲调节阀调至阻尼最小位置，气缸正常工作后，再逐渐调节缓冲针阀，增大缓冲阻尼，直到满意为止。
8.采用CA、CB、TA、TB、TC型安装型式的气缸时，应定期在安装结合部位加润滑油。
用户订货须知1.用户可以根据自己需要，在规定行程范围内任意选择行程，若行程超出规定范围，可以协商加工订货。
气缸理论出力表及气缸内径确定
拉力
4533
45.33
90.66
135.99
181.32
226.65
271.98
317.31
362.64
407.97
100
25
复动型
推力
7850
78.50
157.00
235.50
314.00
392.50
471.00
549.50
628.00
706.50
拉力
7359
73.59
147.18
220.77
916.88
1031.49
160
45
复动型
推力
20096
200.96
401.92
602.88
803.84
1004.80
1205.76
1406.72
1607.68
1808.64
拉力
18507
185.07
370.14
555.21
740.28
925.35
1110.42
1295.49
1480.56
1665.63
880.0
1010.0
P2
10.56
211.0
317.0
422.0
528.0
663.0
739.0
844.0
50
20
P1
19.36
393.0
589.0
785.0
982.0
1237.0
1374.0
1571.0
P2
16.49
330.0
495.0
660.0
825.0
1039.0
气缸的设计计算1
纵向气缸的设计计算与校核:由设计任务可以知道，要驱动的负载大小位140N，考虑到气缸未加载时实际所能输出的力，受气缸活塞和缸筒之间的摩擦、活塞杆与前气缸之间的摩擦力的影响，并考虑到机械爪的质量。
在研究气缸性能和确定气缸缸径时，常用到负载率β：由《液压与气压传动技术》表11-1 ：运动速度 v=30mm/s，取β =，所以实际液压缸的负载大小为：F=F0/ β=200N 4.1.1 气缸内径的确定D= = =66.26mmF—气缸的输出拉力N；P —气缸的工作压力P a按照 GB/T2348-1993 标准进行圆整，取D=20 mm气缸缸径尺寸系列810121620253240506380（90）100 （110）125（140）160（180）200（220）250 320 400 500 6304.1.2 活塞杆直径的确定由 d= 估取活塞杆直径 d=8mm4.1.3 缸筒长度的确定缸筒长度 S=L+B+30L 为活塞行程； B 为活塞厚度活塞厚度 B==14mm由于气缸的行程L=50mm ,所以 S=L+B+30=886 mm导向套滑动面长度A:一般导向套滑动面长度A，在 D<80mm时，可取 A= ；在 D>80mm时 ,可取A=。
所以 A=25mm最小导向长度 H：根据经验，当气缸的最大行程为L，缸筒直径为 D，最小导向长度为： H代入数据即最小导向长度H + =80 mm活塞杆的长度 l=L+B+A+80=800+56+25+40=961 mm4.1.4 气缸筒的壁厚的确定由《液压气动技术手册》可查气缸筒的壁厚可根据薄避筒计算公式进行计算：式中—缸筒壁厚（ m）；D—缸筒内径（ m）；P—缸筒承受的最大工作压力（MPa）；—缸筒材料的许用应力（MPa）；实际缸筒壁厚的取值：对于一般用途气缸约取计算值的7 倍；重型气缸约取计算值的 20 倍，再圆整到标准管材尺码。
参考《液压与气压传动》缸筒壁厚强度计算及校核, 我们的缸体的材料选择45 钢，=600 MPa，==120 MPan 为安全系数一般取n=5；缸筒材料的抗拉强度(Pa)P—缸筒承受的最大工作压力（MPa）。
气缸型号规格表
气缸型号规格表
气缸型号直径行程进气口尺寸出气口尺寸
CYL001 50mm 100mm 1/4英寸1/4英寸
CYL002 63mm 125mm 3/8英寸3/8英寸
CYL003 80mm 150mm 1/2英寸1/2英寸
CYL004 100mm 200mm 3/4英寸3/4英寸
CYL005 125mm 250mm 1英寸1英寸
气缸特点：
•高品质材料：选用优质材料制造，保证气缸的稳定性和耐用性。
•精准规格：直径和行程按精确尺寸制造，适用于不同工程需求。
•标准接口：进气口尺寸和出气口尺寸符合国际标准，方便安装和连接。
使用场景：
1.机械制造：适用于各类机械设备的气动传动系统。
2.工业自动化：可应用于流水线自动化装配和搬运设备。
3.汽车制造：用于汽车生产线上的气动控制系统。
注意事项：
•安装前请检查气缸型号和规格是否匹配所需工作条件。
•使用过程中如有异常情况，请及时停止使用并检查维修。
结语
以上为气缸型号规格表及相关说明，希望能为您的工程和设备提供有效的气动控制解决方案。
如有任何疑问或需进一步咨询，请随时与我们联系。
气缸型号规格表
气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类；也有按活塞杆直径和杆端螺纹尺寸分类的方法。
下面介绍下气缸的规格尺寸及行程,随小编一起了解一下吧。
气缸的缸筒内径尺寸见表5.4，摘自GB2348—80(IS03320)液压气动系统及元件一缸径及活塞杆外径系列。
气缸可按缸径进行如下分类：1) Φ2.5～Φ6mm的为微型气缸；2) Φ8～Φ25mm的为小型气缸；3) Φ32～Φ320mm的为中型气缸；4) 大于Φ320mm的为大型气缸。
气缸活塞行程系列按照优先次序分成三个等级顺序选用，如表5.4所示。
国际标准IS06430、6431中推荐活塞公称行程允差见表5.5。
当行程>1250mm时，其公称行程允差由供需双方确定。
活塞杆外径尺寸系列如表5.6所示。
气缸活塞杆常用螺纹尺寸如表5.7所示。
气缸推力计算公式来源：通明除尘设备,专业除尘器除尘配件制造商发布时间：2012-2-18 9:50:10气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
气缸：下面是气缸理论出力的计算公式：F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％）D：气缸缸径(mm)P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?将P、D连接，找出F、F′上的点，得：F＝2800kgf；F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。
气缸缸径选型计算表
气缸缸径选型计算表0.5Mpa =0.5N/mm~2=0.05102KGf/mm~2气缸的实际负载是由实际工况所决定的，若确定了气缸负载率q，则由定义就能确定气缸的理论输出力，从而可以计算气缸的缸径。
对于阻性负载，如气缸用作气动夹具，负载不产生惯性力，一般选取负载率β为0.8；对于惯性负载，如气缸用来推送工件，负载将产生惯性力，负载率β的取值如下β＜0.65 当气缸低速运动，v ＜100 mm/s 时；β＜0.5 当气缸中速运动，v ＝100～500 mm/s 时；β＜0.35 当气缸高速运动，v ＞500 mm/s 时。
线性导轨摩擦系数μ=0.004气缸耗气量计算气缸活塞的面积A=πD^2/4 （mm^2)1L=0.001 M^3气缸动作耗气量Q F =6V MAX A10^-5压缩状态下的流量Q F (L/Min)气缸的运动速度V MAX (mm/s)气缸的活塞面积A(mm^2)标准状态下的流量Q=Q F (P+P 0)/P 0 (L/Min)使用气压P(Mpa)标准大气压P 0(Mpa)0.1013气缸缸径D(mm)气缸的最大耗气量Q MAX =6(P+P 0)V MAX *10^5/P 0 L/Min 气缸平均耗气量Qca约=0.0000157(D^2L+d^2I d )N(P+1.013) L/Min 气缸行程L(mm)电磁阀与气缸间的配管内径D(mm）电磁阀与气缸间的配管长度I d (mm）气缸的工作频率（周/Min）（往复为1周）空压机输出流量Q C =K 1K 2K 3Q m^3/min 气动系统的最大耗气量Q m^3/min 漏损系数K 1=1.15-1.5（考虑元件漏气）备用系数K 2=1.3-1.6（考虑可能加设备）利用系数K3=0.5-1（考虑多台不同时用）冷冻式干燥机的额定处理流量Q C =K 1K 2K 3Q m^3/min 进气修正系数K 1温度修正系数K 2环境温度修正系数K 3停机保压要求计算：气罐的容量V>=P 0*Q*T/(P1-P2) M^3突然停气势气罐内的初始绝对压力P1 (Mpa)气动系统的允许工作最低绝对压力P2 (Mpa) 停电后气罐维持供气时间T （min）气缸的计算%100?tF F气缸的理论输出力气缸的实际负载＝β系统压力波动要求的计算：气罐的容量V>=(V0-Q V t)P0/(P1-P2) M^3气动系统在工作时间t内消耗的自由空气体积V0 M^3空压机或外部管网供给的自由空气流量 m^3/min气动设备和装置的工作周期t min管径D^2=4Q/Vπ*10^6 MM压缩空气的体积流量Q(m^3/S)压缩空气在管道中的流动速度V m/s一般主管路限制在8-10m/s，支管限制在10-15m/s1963.495375。
气缸选型对照表
气缸的选型
根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸
气缸推力计算公式：气缸推力F1=0.25πD2P
气缸拉力计算公式F2=0.25π（D2-d2）P
公式式中：D-气缸活塞直径（cm）
d-气缸活塞杆直径（cm）
P-气缸的工作压力（kgf/cm2）
F1，F2-气缸的理论推拉力（kgf）
•上述出力计算适用于气缸速度50~500mm/s的范围内
•气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%
•气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等
为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸
双作用气缸输出力表单位Kgf
•选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
•选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸
•选择润滑方式：有给油润滑气缸，无给油润滑气缸
•选择气缸系列：根据以上条件，按需选择适当系列的气缸
•选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式
气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。
标准气缸的尺寸设计
= 300 mm, 由图 2a 查得 u0 = 360 mm/ s; 由 图 2c 查 得 u0= 500 mm/ s。按 = 0 179, 插值求得 u0 = 460 mm/
s。
已知 = 0. 179, 对推 力, 由图 3 查得 = 1. 065, 得
um= u0= 1. 065 460= 490 mm/ s。
最大功能 Em=
1 2
m
u
2 m
=
1 2
150 0 492 = 18 N
m。表 2 查得 80 mm 气 缸的允许吸 收动能 Ed = 20 N
m, 可见缓中能力满足要求。
活塞杆伸出时, 气缸的 横向负 载为 150 kg, 但这 个
负载由台面承受, 而不是 由缸盖 内的衬 套承受, 故无 需
检验横向负载。
图 1 气缸的轴向负载力 F 图中: b) = 0 2~ 0 8; c ) = 0 1~ 0 4
吸油总管与 油箱 连通, 因此 将泵 壳体 的泄 漏油 管与 泵 吸油口法兰连接在一起似乎可 以等同 认为是 将泵壳 体 的泄漏油直接引回到了油 箱。但进一 步从理 论分析 并 经实验验 证, 这种 配管 方式 存在 较大 缺陷。 经过 列 伯 努利方程计 算 分析 , 在泵 的 吸 油 口存 在 一 定 真空 度。 当泵起动运 行后, 泵 的 吸油 口很 快形 成真 空从 管道 吸 油, 由于将泵壳 体的 泄 漏油 管直 接接 到泵 的吸 油口 法 兰上, 再加上泵 吸油 口 油液 流动 时对 泵泄 漏油 管内 油 液产生的抽吸作用, 使泵 的泄漏 油管内造 成真空, 进 而 将起动前灌 注在 泵壳 体内 的液 压油 吸 出泵 的壳 体, 使 泵壳体内的 油液 液位 低于 泵传 动连 杆 球铰 中心 线, 从 而造成该球铰干摩擦烧损。这 一理论 分析结 果通过 在 现场用三种实验方法得到验证。
气缸计算参数
F=P*S
F4>F1 L1≥L
合格 合格
依据刮刀设 定
下降释放时受力1/N 下降释放时受力2/N 上升释放时受力/N
0.254699818 乘系数 400 265
系数
下降安全阀释放压力MPa 上升释放压力MPa 气缸活塞截面积S5/mm2 厂家数据 气缸有杆腔截面积S6/mm2
传感器压力设定
0.242571255
备注 0.4-0.6
其他
依据刮刀设 定
20
气缸杆直径D1/mm
21
气缸行程L1/mm
22
气缸杆截面积S4/mm2
23 选型数据 气缸活塞截面积S5/mm2
24
气缸有杆腔截面积S6/mm2
25
气缸出力F4/N
26
27
39
气缸出力
40
气缸行程
41 结论
42
43
44
20 175 314.1592654 1963.495408 1649.336143 659.7344573
气缸相关计算
序号
数据名称
1
刮刀重量M1（Kg）
2
挤压皮带压力F0（N）
3
重力加速度g( Kg/N)
4
气缸承受力F1（N）
5 额定参数 气源压强/MPa
6
圆周率π
7
气缸行程L/mm
8
安全系数
9
气缸杆直径D1/mm
10
气缸活塞净截面积S/mm2
11
气缸杆截面积S1/mm2
12
气缸活塞截面积S2/mm2
13
1963
1649
1.4
上限MPa
0.181928441
气缸缸径选型计算表
0.5Mpa =0.5N/mm~2=0.05102KGf/mm~2供气压力P(Mpa)气缸的实际负载是由实际工况所决定的， 气缸缸径D （mm)若确定了气缸负载率q ，则由定义就能确定气缸的理论输出活塞杆直径d （mm ）力，从而可以计算气缸的缸径。
负载率β对于阻性负载，如气缸用作气动夹具，负载不产生惯性力，重力加速度ｇ一般选取负载率β为0.8；理论推力Ft1(N )=P*π*D^2/4对于惯性负载，如气缸用来推送工件，负载将产生惯性力， 理论拉力Ft2(N )=P*π*(D^2-d^2)/4负载率β的取值如下推力F1(N )=β*P*π*D^2/4β＜0.65 当气缸低速运动，v ＜100 mm/s 时；拉力F2(N )=β*P*π*(D^2-d^2)/4β＜0.5 当气缸中速运动，v ＝100～500 mm/s 时；气缸的推力（Kgf ）=F1/9.8β＜0.35 当气缸高速运动，v ＞500 mm/s 时。
气缸的拉力（Kgf ）=F2/9.8线性导轨摩擦系数μ气缸能推动的滑块上物体质量(kg)=F1/μg 线性导轨摩擦系数μ=0.004气缸能拉动的滑块上物体质量(kg)=F2/μg 气缸耗气量计算气缸活塞的面积A=πD^2/4 （mm^2)1L=0.001 M^3气缸动作耗气量ＱF =6V MAX A10^-5压缩状态下的流量ＱF (L/Min)气缸的运动速度ＶMAX (mm/s)气缸的活塞面积A(mm^2)标准状态下的流量Q=QF (P+P 0)/P 0(L/Min)使用气压P(Mpa)标准大气压Ｐ0(Mpa)0.1013气缸缸径D(mm)气缸的最大耗气量ＱMAX =6(P+P 0)V MAX *10^5/P 0L/Min气缸平均耗气量Qca 约=0.0000157(D^2L+d^2I d )N(P+1.013) L/Min气缸行程L(mm)电磁阀与气缸间的配管内径D(mm ）电磁阀与气缸间的配管长度Ｉd (mm ）气缸的工作频率（周/Min ）（往复为1周）空压机输出流量ＱC =K 1K 2K 3Q m^3/min 气动系统的最大耗气量Q m^3/min 漏损系数Ｋ1=1.15-1.5（考虑元件漏气）备用系数Ｋ2=1.3-1.6（考虑可能加设备）利用系数K3=0.5-1（考虑多台不同时用）冷冻式干燥机的额定处理流量ＱC =K 1K 2K 3Q m^3/min 进气修正系数Ｋ1温度修正系数Ｋ2环境温度修正系数Ｋ3停机保压要求计算：气罐的容量V>=P0*Q*T/(P1-P2) M^3突然停气势气罐内的初始绝对压力P1 (Mpa)气动系统的允许工作最低绝对压力P2 (Mpa)停电后气罐维持供气时间T （min ）气缸的计算%100tF F 气缸的理论输出力气缸的实际负载＝系统压力波动要求的计算：气罐的容量V>=(V0-Q V t)P0/(P1-P2) M^3气动系统在工作时间t内消耗的自由空气体积Ｖ0 M^3空压机或外部管网供给的自由空气流量 m^3/min气动设备和装置的工作周期t min管径D^2=4Q/Vπ*10^6 MM压缩空气的体积流量Q(m^3/S)压缩空气在管道中的流动速度V m/s一般主管路限制在8-10m/s，支管限制在10-15m/s0.550200.59.81981.75824.67490.87412.3350.0442.030.00412510105081963.495375。
