综合布线教案

合集下载

综合布线教案

综合布线教案

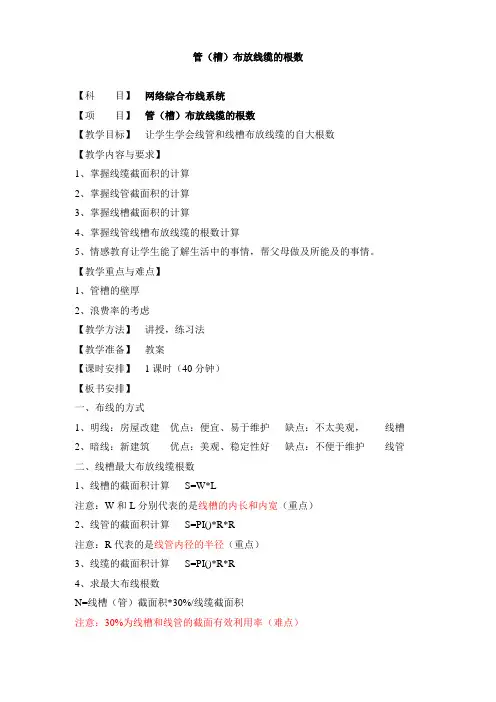

管(槽)布放线缆的根数【科目】网络综合布线系统【项目】管(槽)布放线缆的根数【教学目标】让学生学会线管和线槽布放线缆的自大根数【教学内容与要求】1、掌握线缆截面积的计算2、掌握线管截面积的计算3、掌握线槽截面积的计算4、掌握线管线槽布放线缆的根数计算5、情感教育让学生能了解生活中的事情,帮父母做及所能及的事情。

【教学重点与难点】1、管槽的壁厚2、浪费率的考虑【教学方法】讲授,练习法【教学准备】教案【课时安排】1课时(40分钟)【板书安排】一、布线的方式1、明线:房屋改建优点:便宜、易于维护缺点:不太美观,线槽2、暗线:新建筑优点:美观、稳定性好缺点:不便于维护线管二、线槽最大布放线缆根数1、线槽的截面积计算S=W*L注意:W和L分别代表的是线槽的内长和内宽(重点)2、线管的截面积计算S=PI()*R*R注意:R代表的是线管内径的半径(重点)3、线缆的截面积计算S=PI()*R*R4、求最大布线根数N=线槽(管)截面积*30%/线缆截面积注意:30%为线槽和线管的截面有效利用率(难点)【教学过程】上课之前先说点废话,学校正在进行技能大赛,希望各位同学踊跃参加,这也是检验我们技能水平的一次机会。

(5分钟)提问引入:大家家里修房子,你们家的电线啊,闭路线啊,这些线是怎么弄的,是随便钉在墙上的还是把线缆放在线管还是线槽里面的呢?请同学回答:1、在墙里面。

2、在墙上用线槽。

3、随便钉在墙上的大家看看我们的教室里面的电线是安在什么地方的?墙上,而且有线槽,线缆放在线槽里,这样既美观又安全。

那么一根线槽或线管里面到底能容纳多少根线呢?这就是我们今天要学习的内容(30分钟)举例:教室面积60平米,每个凳子占地0.5平方米60/0.5=120教室看作是线槽,凳子看作是线缆,是不是就能求出每个线槽里面能放多少跟线缆一、线槽最大布放线缆根数长:20MM,宽12MM,壁厚1MM截面积=长*宽S=(20-2)*(12-2)=180平方毫米2、线缆截面积线缆直径为6MMS=pi()*r*r=3.14*6*6/4N=线槽截面积*30%/线缆截面积课堂练习:30*16 线缆直径6MM二、线管最大布放线缆根数直径16MM,壁厚1MM线管截面积=pi()*(d-2)*(d-2)/42、线缆截面积线缆直径为6MMS=pi()*r*r=3.14*6*6/4N=线槽截面积*30%/线缆截面积练习:直径为40MM的线管,线缆直径6MM【德育教育】(2分钟)通过今天学习,如果家里需要重新装修房子,那么我们就可以帮助家里做点力所能及的事情。

《综合布线》教案

《综合布线》教案
调查施工环境。
2.工程方案设计
综合布线系统结构设计;
综合布线产品选型;
建筑物内部综合布线系统的设计;
建筑群子系统的设计;
管槽系统的设计;
综合布线系统接地与防雷工程的设计;
综合布线系统设备及材料预算。
3.编写投标文件
投标文件是投标的主要依据,通常包括以下内容:
投标函;
投标方资格、资信证明文件;
投标项目方案及说明;
3.工程招标程序
1.3.2综合布线工程的投标
投标人应按照招标文件的具体要求编制投标文件,并作出实质性的响应。工程投标的组织工作应由专门的机构和人员负责,包括项目负责人以及管理、技术、施工等方面的专业人员。对投标人来说,应充分体现出技术、经验、实力和信誉等方面的组织管理水平。对于较大的和技术复杂的工程可以由几家工程公司联合承包,体现强强联合的优势。
1.铜缆构造对性能的影响
铜缆构造对性能的影响有以下几个方面:
导体横截面积的大小决定了铜缆能承受多大的电流。
铜缆的电容影响其携带信号的能力。电容表示相邻导体之间的接近程度,即内部导体空间的大小。
铜缆的同一性是非常重要的,核心直径的变化或铜缆构造中的瑕疵,会引起阻抗的不匹配,引起信号能量的回流。
绝缘体的化学组成直接影响在铜缆两个导体之间克服绝缘体电阻形成短路电流之前,可以承受多大的电压。
2.1.1铜缆介质
铜是信号导线中最常用的介质。目前在计算机网络中使用的主要是两类铜电缆,即双绞线和同轴电缆。大多数数据和话音网络使用双绞线布线,同轴电缆虽然曾经作为局域网布线的选择,但现在主要用于视频连接。无论构造如何,铜缆一般包含以下部分:
用来保护的外皮或护套;
防止各导线间短路的绝缘层;
保护电缆电气特性的隔离层。

综合布线教案

综合布线教案

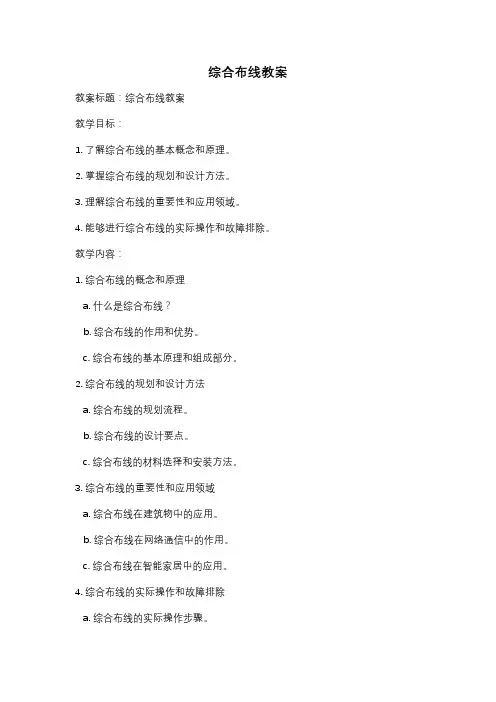

综合布线教案教案标题:综合布线教案教学目标:1. 了解综合布线的基本概念和原理。

2. 掌握综合布线的规划和设计方法。

3. 理解综合布线的重要性和应用领域。

4. 能够进行综合布线的实际操作和故障排除。

教学内容:1. 综合布线的概念和原理a. 什么是综合布线?b. 综合布线的作用和优势。

c. 综合布线的基本原理和组成部分。

2. 综合布线的规划和设计方法a. 综合布线的规划流程。

b. 综合布线的设计要点。

c. 综合布线的材料选择和安装方法。

3. 综合布线的重要性和应用领域a. 综合布线在建筑物中的应用。

b. 综合布线在网络通信中的作用。

c. 综合布线在智能家居中的应用。

4. 综合布线的实际操作和故障排除a. 综合布线的实际操作步骤。

b. 综合布线中常见的故障和排除方法。

c. 综合布线的维护和管理。

教学方法:1. 讲授法:通过讲解综合布线的概念、原理和设计方法,帮助学生建立起对综合布线的基本理解。

2. 实践操作:组织学生进行综合布线的实际操作,让学生亲自动手实践,提高他们的实际操作能力。

3. 讨论交流:组织学生进行小组讨论和交流,分享彼此的经验和观点,促进学生之间的互动和合作。

教学资源:1. 综合布线相关的教材和参考书籍。

2. 综合布线的实际操作设备和工具。

3. 多媒体投影仪和电脑。

评估方法:1. 课堂练习:通过课堂练习,检查学生对综合布线的理解和掌握程度。

2. 实际操作评估:对学生进行综合布线的实际操作评估,检查他们的操作技能和故障排除能力。

3. 作业评估:布置相关的作业,检查学生对综合布线的应用能力和综合分析能力。

教学过程:1. 导入:介绍综合布线的概念和作用,引发学生对该主题的兴趣。

2. 知识讲解:讲解综合布线的基本概念、原理和设计方法。

3. 实践操作:组织学生进行综合布线的实际操作,指导他们完成布线任务。

4. 讨论交流:组织学生进行小组讨论,分享彼此的操作经验和故障排除方法。

5. 知识总结:总结本节课学习的重点内容,强化学生对综合布线的理解和记忆。

教学楼综合布线课程设计

教学楼综合布线课程设计

教学楼综合布线课程设计一、课程目标知识目标:1. 让学生理解教学楼综合布线的基本概念,掌握综合布线的系统组成、功能及分类。

2. 使学生了解综合布线系统的设计原则,掌握教学楼综合布线系统的设计方法和步骤。

3. 帮助学生掌握教学楼综合布线系统的施工技术及验收标准。

技能目标:1. 培养学生运用综合布线知识,分析教学楼网络布线需求,提出合理解决方案的能力。

2. 提高学生设计教学楼综合布线系统图的能力,能够绘制简单的综合布线系统图。

3. 培养学生动手实践能力,能够参与教学楼综合布线系统的施工及验收。

情感态度价值观目标:1. 培养学生对网络通信技术的兴趣,激发学生学习综合布线知识的热情。

2. 培养学生团队合作精神,提高学生在项目实践中的沟通协调能力。

3. 增强学生对我国通信事业发展现状的认识,培养学生的社会责任感和使命感。

本课程针对初中年级学生,结合学科特点,注重理论知识与实践技能的结合。

在教学过程中,关注学生个体差异,充分调动学生的学习积极性,引导学生主动参与课堂讨论与实践操作。

通过本课程的学习,使学生能够掌握教学楼综合布线的基本知识,具备一定的设计、施工和验收能力,为今后的职业发展奠定基础。

二、教学内容1. 教学楼综合布线基础知识- 综合布线系统的定义、组成、功能及分类- 教学楼综合布线系统的应用场景2. 教学楼综合布线系统设计- 设计原则与要求- 设计流程与方法- 教学楼综合布线系统图绘制3. 教学楼综合布线施工技术- 施工准备与施工工艺- 管槽系统安装与线缆敷设- 设备间与信息插座安装4. 教学楼综合布线系统验收- 验收标准与方法- 验收流程与注意事项5. 教学楼综合布线系统工程案例- 分析实际案例,了解综合布线系统的应用- 学生分组讨论,提出改进意见教学内容依据课程目标,紧密结合教材,注重理论与实践相结合。

教学大纲明确教学内容分为五个部分,按照以下进度安排:第一周:教学楼综合布线基础知识第二周:教学楼综合布线系统设计第三周:教学楼综合布线施工技术第四周:教学楼综合布线系统验收第五周:教学楼综合布线系统工程案例分析与讨论三、教学方法1. 讲授法:通过系统讲解教学楼综合布线的基本概念、设计原则、施工技术等理论知识,为学生奠定扎实的基础。

网络综合布线设计教案

网络综合布线设计教案

网络综合布线设计教案一、教学目标1. 了解网络综合布线的概念、作用和应用场景。

2. 掌握网络综合布线的基本组成部分及其功能。

3. 学会网络综合布线的系统设计方法和步骤。

4. 能够根据实际需求设计简单的网络综合布线方案。

二、教学内容1. 网络综合布线的概念与作用1.1 网络综合布线的定义1.2 网络综合布线的作用1.3 网络综合布线的应用场景2. 网络综合布线的组成2.1 传输介质2.2 连接设备2.3 传输协议2.4 网络架构3. 网络综合布线的系统设计3.1 设计原则3.2 设计步骤3.3 设计注意事项4. 网络综合布线方案设计实例4.1 实例介绍4.2 设计思路4.3 设计过程5. 网络综合布线的施工与维护5.1 施工流程5.2 施工注意事项5.3 维护与管理三、教学方法1. 讲授法:讲解网络综合布线的概念、原理、设计和施工方法。

2. 案例分析法:分析实际案例,让学生了解网络综合布线的应用和实施过程。

3. 实践操作法:引导学生参与实际操作,提高网络综合布线的实际动手能力。

四、教学准备1. 教材:网络综合布线设计相关教材。

2. 课件:制作精美的课件,辅助讲解。

3. 案例:收集典型的网络综合布线案例,用于分析。

4. 实验设备:网络综合布线实验箱、工具等。

五、教学评价1. 课堂参与度:考察学生参与课堂讨论、提问等方面的表现。

2. 作业完成情况:检查学生课后作业的完成质量和进度。

3. 实验报告:评估学生在实验过程中的操作技能和解决问题的能力。

4. 期末考试:测试学生对网络综合布线设计的掌握程度。

六、教学内容6. 网络综合布线的标准与规范6.1 国际标准与规范6.2 国内标准与规范6.3 标准与规范的应用7. 网络综合布线的传输技术7.1 有线传输技术7.2 无线传输技术7.3 传输技术的比较与选择8. 网络综合布线的系统性能评估8.1 性能评估指标8.2 性能评估方法8.3 性能优化策略9. 网络综合布线的故障诊断与排除9.1 常见故障类型9.2 故障诊断方法9.3 故障排除步骤与技巧10. 网络综合布线的未来发展10.1 发展趋势10.2 新技术与应用10.3 产业发展前景七、教学方法1. 讲授法:讲解网络综合布线的标准、传输技术和性能评估方法。

大学生综合布线课程设计

大学生综合布线课程设计

大学生综合布线课程设计一、课程目标知识目标:1. 掌握综合布线系统的基本原理和组成部分;2. 了解综合布线系统的设计标准和规范;3. 学习综合布线系统的施工技术及测试方法;4. 熟悉综合布线系统的维护与管理要点。

技能目标:1. 能够运用综合布线设计软件进行简单网络布线设计;2. 学会使用常见工具进行综合布线施工及故障排查;3. 掌握综合布线系统的测试方法,能够对布线系统进行性能评估;4. 提高团队协作能力,能够在实际项目中参与综合布线工程的规划与实施。

情感态度价值观目标:1. 培养学生对综合布线技术应用的兴趣和热情;2. 增强学生的工程意识和责任感,注重工程质量和安全;3. 激发学生的创新精神,鼓励他们在综合布线设计中提出新思路;4. 培养学生具备良好的沟通能力,为未来从事相关工作打下基础。

本课程针对大学生特点,结合综合布线技术发展趋势和实际应用需求,旨在提高学生的专业知识水平和实践能力。

课程注重理论与实践相结合,通过案例分析和实际操作,使学生掌握综合布线系统的设计、施工、测试和维护技能,为未来从事网络工程、信息化建设等相关工作打下坚实基础。

二、教学内容1. 综合布线系统概述- 基本概念与原理- 综合布线系统的分类与组成- 国内外综合布线标准与规范2. 综合布线系统设计- 设计流程与方法- 系统需求分析与设备选型- 布线路由与管槽设计- 设计案例分析3. 综合布线施工技术- 施工准备与工具选用- 管槽敷设与线缆布设- 设备安装与接线- 施工过程中的质量控制与安全管理4. 综合布线系统测试- 测试标准与测试工具- 布线系统性能测试方法- 测试结果分析及故障排查- 系统验收与优化5. 综合布线系统维护与管理- 系统日常维护与故障处理- 线缆与设备管理- 系统升级与改造- 维护管理案例分析教学内容依据课程目标,结合教材章节,注重科学性和系统性。

教学大纲明确各部分内容的安排和进度,确保学生在掌握基本知识的基础上,提高实践操作能力。

网络综合布线教案

网络综合布线教案

网络综合布线教案一、教学目标1. 了解网络综合布线的概念、作用和应用场景。

2. 掌握网络综合布线的基本组成部分及其功能。

3. 学会网络综合布线的规划和设计方法。

4. 能够熟练地操作和维护网络综合布线系统。

二、教学内容1. 网络综合布线的概念与作用1.1 网络综合布线的定义1.2 网络综合布线的作用1.3 网络综合布线的应用场景2. 网络综合布线的组成2.1 传输介质2.1.1 双绞线2.1.2 同轴电缆2.1.3 光纤2.2 连接设备2.2.1 路由器2.2.2 交换机2.2.3 集线器2.3 传输协议2.3.1 CSMA/CD2.3.2 TCP/IP3. 网络综合布线的规划与设计3.1 网络拓扑结构3.2 IP地址规划3.3 设备选型与配置3.4 布线方案设计4. 网络综合布线的施工与维护4.1 施工工具与材料4.2 双绞线制作与连接4.3 光纤连接与测试4.4 网络设备配置与调试4.5 网络综合布线的维护与故障排除三、教学方法1. 讲授法:讲解网络综合布线的概念、原理、技术和方法。

2. 实践法:动手操作网络综合布线设备,提高实际操作能力。

3. 案例分析法:分析实际案例,培养解决实际问题的能力。

四、教学资源1. 教材:网络综合布线教程。

2. 实验室设备:网络综合布线实验箱、双绞线、光纤、路由器、交换机、集线器等。

3. 辅助材料:PPT课件、教学视频、网络综合布线实训手册。

五、教学评价1. 平时成绩:考察学生的出勤、提问、回答问题等情况。

2. 实践操作成绩:评估学生在实验室操作网络综合布线设备的熟练程度。

3. 期末考试:考察学生对网络综合布线知识的掌握程度。

六、网络综合布线的标准与规范6.1 了解网络综合布线的国际标准IEEE 802.3:以太网标准ANSI/TIA-568:美国通信工业协会布线标准ISO/IEC 11801:国际标准化组织综合布线标准6.2 掌握我国网络综合布线的相关标准GB 50311-2007:建筑与建筑群综合布线系统设计规范GB 50462-2024:数据中心基础设施施工及验收规范6.3 学习网络综合布线的常用术语和定义信道、链路、信道群传输介质、连接设备、传输协议六、网络综合布线的测试与认证7.1 学习网络综合布线系统的测试方法链路测试、系统测试传输速度、传输带宽、信号衰减、串扰、误码率等测试指标7.2 掌握网络综合布线系统的认证流程选择认证机构准备认证材料现场审核与测试获得认证证书七、网络综合布线工程的施工管理8.1 学习网络综合布线工程的项目管理工程招投标、合同管理施工组织、进度控制、成本控制质量控制、安全管理8.2 了解网络综合布线工程的验收与维护工程验收标准与程序维护内容与方法故障排查与处理八、网络综合布线技术的应用与发展9.1 学习网络综合布线在企业网络中的应用企业内部网络架构数据中心布线系统无线网络接入9.2 掌握网络综合布线在智能建筑中的应用智能建筑的网络需求布线系统的设计与施工系统集成与服务9.3 了解网络综合布线技术的发展趋势高速率、大容量模块化、集成化智能化、自动化九、实战案例分析10.1 分析企业网络综合布线案例案例背景、需求分析网络拓扑设计布线方案实施与验收10.2 分析数据中心综合布线案例案例背景、需求分析数据中心布线标准与规范布线系统设计与实施十、课程总结与展望11.1 总结网络综合布线的主要知识点概念、作用、应用场景组成、规划、设计施工、测试、维护11.2 展望网络综合布线技术的未来发展发展趋势、新技术行业应用、市场前景职业发展与就业机会11.3 布置课后实践与思考题目设计一个小型企业网络综合布线方案分析网络综合布线系统中可能遇到的问题及解决方法探索网络综合布线技术在新兴领域的应用十一、网络综合布线系统的安全与防护11.1 理解网络综合布线系统的安全需求物理安全:防止未经授权的物理访问数据安全:保护数据不被未授权访问、窃取或篡改网络安全:防范网络攻击和非法入侵11.2 学习布线系统的物理安全措施访问控制:门禁、监控系统环境安全:防火、防盗、防破坏设备安全:加密、标记、防电磁泄漏11.3 掌握数据和网络安全策略数据加密:使用VPN、加密算法访问控制:用户认证、权限管理网络监控:入侵检测、防火墙十二、网络综合布线的故障诊断与修复12.1 识别网络综合布线系统的常见故障连接故障:接触不良、断线性能故障:信号衰减、干扰设计故障:布局不合理、容量不足12.2 学习故障诊断的工具和技术网络测试仪:链路测试、性能测试视觉检测:光纤OTDR、铜线缆测试逻辑分析:故障现象、数据分析12.3 掌握故障修复的步骤和方法隔离故障:确定故障点定位故障:分析故障原因修复故障:更换部件、重新布线十三、网络综合布线的升级与扩展13.1 理解网络综合布线系统升级的必要性业务增长:用户增加、设备升级技术进步:高速传输、新标准性能需求:带宽提升、低延迟13.2 学习布线系统的升级策略逐步升级:分阶段、不影响现有系统预规划:预留足够的空间和容量兼容性:确保新旧系统兼容13.3 掌握布线系统的扩展方法增加端口:扩展交换机、路由器增加分支:新增布线路由、连接设备光纤扩展:增加光纤连接、扩展距离十四、网络综合布线的案例研究14.1 分析大型企业网络综合布线案例案例背景:企业规模、网络需求设计挑战:地理分布、不同部门需求实施过程:项目管理、施工协调14.2 分析跨地域数据中心综合布线案例案例背景:数据中心规模、业务需求设计关键:高可靠性、可扩展性实施要点:合规性、技术支持14.3 探讨新兴技术在综合布线中的应用案例案例背景:新技术背景、应用场景设计创新:集成服务、智能化管理实施效果:性能提升、成本节约十五、课程回顾与展望15.1 回顾网络综合布线的主要学习内容基础知识:概念、组成、应用设计原理:规划、标准、测试实施技巧:施工、维护、故障处理15.2 展望网络综合布线技术的发展趋势新技术发展:5G、物联网、云计算行业应用:智能家居、无人驾驶未来挑战:更高速率、更大容量15.3 规划个人职业发展路径技能提升:继续学习、专业认证职业规划:行业选择、职位发展个人品牌:参与项目、建立声誉重点和难点解析本文主要介绍了网络综合布线的基本概念、组成、规划与设计方法、施工与维护、测试与认证以及其在不同场景下的应用和发展趋势。

综合布线系统设计方案(通用5篇)

综合布线系统设计方案(通用5篇)

综合布线系统设计⽅案(通⽤5篇)综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动,根据课程标准,教学⼤纲和教科书要求及学⽣的实际情况,以课时或课题为单位,对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。

教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。

⼆、综合布线系统设计⽅案(通⽤5篇) 为了确保事情或⼯作得以顺利进⾏,常常需要预先准备⽅案,⽅案是阐明具体⾏动的时间,地点,⽬的,预期效果,预算及⽅法等的企划案。

那么什么样的⽅案才是好的呢?下⾯是⼩编为⼤家整理的综合布线系统设计⽅案(通⽤5篇),仅供参考,⼤家⼀起来看看吧。

综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础,本设计注重系统的质量、科学性、先进性、可靠性及安全性,易扩展,同时本设计兼顾考虑酒店的应⽤特点,将来发展的需要。

因此,在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。

酒店综合布线系统的⽬标是:以系统规范为指导,以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑,建⽴⼀套统⼀规划、⾼度集成的布线系统,为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。

全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化,把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。

同时,该布线系统兼顾了计算机⽹络系统未来的发展要求,提供15年保证;在酒店⼤楼增加新系统时,对新设备提供信号传输的⽀持。

作为酒店智能化系统的基础平台-综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。

酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来,组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。

公司综合布线课程设计

公司综合布线课程设计

公司综合布线课程设计一、教学目标本课程旨在让学生掌握公司综合布线的基本原理、设计方法和施工技巧,培养他们具备实际的工程实践能力。

具体目标如下:1.知识目标:学生能够理解综合布线的概念、分类和性能指标;掌握常用传输介质、连接器件及布线系统的设计原则;了解布线工程的标准和规范。

2.技能目标:学生能够运用所学知识进行公司网络布局的设计和计算;能够根据设计方案选择合适的设备材料,并完成布线工程的施工和调试;具备一定的故障排查和维护能力。

3.情感态度价值观目标:培养学生对网络技术的兴趣,提高他们分析问题和解决问题的能力;培养学生的团队合作意识和责任感,使他们在实际工程中能够遵守规范、注重质量。

二、教学内容本课程的教学内容主要包括以下几个部分:1.综合布线的基本概念和分类;2.传输介质(如双绞线、光纤等)的性能特点和选用原则;3.连接器件(如交换机、路由器等)的作用和配置方法;4.布线系统的设计步骤和注意事项,包括网络拓扑结构、线缆路由规划、布线标准等;5.布线工程的施工工艺和质量验收;6.网络故障的排查与维护方法。

三、教学方法为了提高教学效果,本课程将采用多种教学方法相结合的方式:1.讲授法:通过讲解综合布线的基本概念、原理和设计方法,使学生掌握理论知识;2.案例分析法:分析实际工程案例,使学生了解综合布线在实际应用中的注意事项;3.实验法:安排实验室实践环节,让学生动手操作,培养实际工程实践能力;4.讨论法:分组讨论问题,培养学生的团队合作意识和沟通能力。

四、教学资源为了支持教学,我们将准备以下教学资源:1.教材:选用权威、实用的综合布线教材,为学生提供理论知识的学习;2.参考书:提供相关领域的参考书籍,拓展学生的知识面;3.多媒体资料:制作课件、视频等教学资料,以直观、生动的方式展示教学内容;4.实验设备:准备齐全的实验设备,确保学生能够进行实际操作练习。

五、教学评估为了全面、客观地评估学生的学习成果,本课程将采用多种评估方式:1.平时表现:通过课堂参与、提问、讨论等环节,记录学生的表现,占总评的30%;2.作业:布置适量作业,检查学生对知识的掌握和应用能力,占总评的20%;3.实验报告:评估学生在实验过程中的操作技能和问题解决能力,占总评的20%;4.期末考试:全面测试学生的理论知识和实践技能,占总评的30%。

综合布线教案

综合布线教案

综合布线教案一、教学目标1.了解综合布线的基本概念和原理;2.掌握综合布线的分类和标准;3.熟悉综合布线的设计和施工流程;4.能够进行综合布线的测试和维护。

二、教学内容1. 综合布线的基本概念和原理1.综合布线的定义;2.综合布线的作用;3.综合布线的基本原理。

2. 综合布线的分类和标准1.综合布线的分类;2.综合布线的标准;3.综合布线的规范。

3. 综合布线的设计和施工流程1.综合布线的设计流程;2.综合布线的施工流程;3.综合布线的验收流程。

4. 综合布线的测试和维护1.综合布线的测试方法;2.综合布线的维护方法;3.综合布线的故障排除方法。

三、教学方法1.讲授法:通过讲解综合布线的基本概念、原理、分类、标准、设计、施工、测试、维护等内容,让学生了解综合布线的全貌;2.实践法:通过实际操作,让学生掌握综合布线的设计、施工、测试、维护等技能;3.讨论法:通过讨论综合布线的实际案例,让学生深入了解综合布线的应用。

1. 综合布线的基本概念和原理1.综合布线的定义:综合布线是指在建筑物内,通过一定的规范和标准,将各种通信设备、计算机设备、安全设备等有线设备连接起来,形成一个统一的通信网络;2.综合布线的作用:综合布线可以实现各种设备之间的互联互通,提高设备的使用效率和管理效率;3.综合布线的基本原理:综合布线采用统一的物理层和逻辑层标准,通过一定的拓扑结构和传输介质,实现各种设备之间的通信。

2. 综合布线的分类和标准1.综合布线的分类:根据不同的应用场景和需求,综合布线可以分为工业控制布线、商业布线、住宅布线等;2.综合布线的标准:综合布线的标准主要包括TIA/EIA-568-B、ISO/IEC11801、GB50311等;3.综合布线的规范:综合布线的规范主要包括布线路径、布线区域、布线间距、布线管道、布线箱等。

3. 综合布线的设计和施工流程1.综合布线的设计流程:确定需求、制定方案、设计细节、评估风险、编制施工图;2.综合布线的施工流程:准备工作、布线路径、布线管道、布线箱、布线测试、验收;3.综合布线的验收流程:验收前准备、验收标准、验收方法、验收记录。

综合布线第一讲教学教材

综合布线第一讲教学教材
综合布线系统采用标准化的线缆、连接器和接口,为建筑物 提供一套完整、灵活的通信设施,满足用户对语音、数据、 视频等多媒体业务的需求。
综合布线系统的组成
水平子系统
连接用户工作区和配线 架,由水平电缆、连接 器和信息插座等组成。
垂直子系统
连接设备间和管理间, 由主干电缆、光缆和连
接器等组成。
设备间子系统
测试与验收
测试工具与方案确定
根据综合布线系统的标准和规 范,选择合适的测试工具和测 试方案,确保测试结果的准确
性和可靠性。
测试前的检查与准备
对已完成的布线系统进行全面 检查,确保符合设计要求和施 工规范,为测试做好充分准备 。
测试的实施与记录
按照测试方案逐一进行测试, 并详细记录测试数据和结果, 以便后续分析和处理。
03 综合布线系统设计
需求分析
01
02
03
用户需求
了解用户对布线系统的需 求,包括设备数量、传输 速率、覆盖范围等。
应用场景
分析布线系统应用于何种 场景,如办公、酒店、医 院等,不同场景对布线的 要求不同。
特殊需求
考虑用户是否有特殊需求, 如视频传输、无线覆盖等, 需在设计中特别考虑。
系统设计
公共设施
在公共设施中,如医院、图书馆、博 物馆等,综合布线系统可以提供灵活、 可靠的通信连接,满足用户对信息传 输和交换的需求。
02 综合布线系统标准与规范
综合布线系统标准
01
标准定义
综合布线系统标准是指对建筑物或建筑群内的布线工程所做出的统一规
定,以确保线缆和连接设备的布局、规格、测试方法和使用材料的一致
系统故障排除
故障诊断
对综合布线系统出现的故障进行诊断,确定故障原因。

综合布线技术工程电子教案

综合布线技术工程电子教案

综合布线技术工程电子教案第一章:综合布线技术概述1.1 课程目标让学生了解综合布线技术的定义、发展历程和应用领域。

让学生掌握综合布线系统的基本组成部分及其功能。

让学生了解综合布线技术的标准与分类。

1.2 教学内容综合布线的定义和发展历程综合布线系统的组成:电缆、连接器、传输介质、接插件等综合布线技术的应用领域:建筑、通信、数据中心等综合布线技术的标准与分类:ANSI/TIA-568、ISO/IEC 11801等1.3 教学方法采用讲授法,讲解综合布线技术的概念和原理。

采用案例分析法,分析综合布线技术在实际工程中的应用。

1.4 教学资源PPT课件综合布线系统图片和视频素材1.5 教学评估课堂问答:检查学生对综合布线技术的基本概念的理解。

课后作业:让学生结合实际情况,分析综合布线技术在某一领域的应用。

第二章:综合布线系统的设计与规划2.1 课程目标让学生了解综合布线系统的设计原则和方法。

让学生掌握综合布线系统的规划步骤和注意事项。

2.2 教学内容综合布线系统设计原则:模块化、冗余、灵活性、扩展性等综合布线系统规划步骤:需求分析、设计方案、设备选型、施工图设计等综合布线系统注意事项:电缆长度、接插件选择、防雷接地等2.3 教学方法采用讲授法,讲解综合布线系统的设计原则和方法。

采用案例分析法,分析综合布线系统规划的实际案例。

2.4 教学资源PPT课件综合布线系统设计案例素材2.5 教学评估课堂问答:检查学生对综合布线系统设计原则和方法的理解。

课后作业:让学生结合实际情况,完成一个综合布线系统规划的案例。

第三章:综合布线系统的施工技术3.1 课程目标让学生了解综合布线系统的施工流程和操作方法。

让学生掌握综合布线系统中各类设备的使用技巧。

3.2 教学内容综合布线系统施工流程:施工准备、电缆敷设、设备安装、测试与验收等综合布线系统中各类设备的使用技巧:电缆接插件、跳线架、配线柜等3.3 教学方法采用讲授法,讲解综合布线系统施工流程和操作方法。

综合布线幻灯片教案

综合布线幻灯片教案

综合布线幻灯片教案一、教学目标:1. 了解综合布线的基本概念、作用和应用领域。

2. 掌握综合布线的组成部分及其功能。

3. 学会综合布线的施工方法和技巧。

4. 能够分析并解决综合布线过程中遇到的问题。

二、教学内容:1. 综合布线的基本概念1.1 综合布线的定义1.2 综合布线与传统布线的区别1.3 综合布线的优势2. 综合布线的作用与应用领域2.1 作用2.2 应用领域3. 综合布线的组成部分3.1 传输介质3.2 连接设备3.3 信息插座3.4 跳线3.5 配线架3.6 路由器4. 综合布线的施工方法4.1 准备工作4.1.1 设计方案4.1.2 材料选购4.2 施工步骤4.2.1 布线4.2.2 连接设备4.2.3 测试与验收三、教学方法:1. 讲授法:讲解综合布线的基本概念、作用、应用领域、组成部分和施工方法。

2. 演示法:展示综合布线设备的实物和施工过程,让学生更直观地了解综合布线。

3. 实践操作法:安排学生进行综合布线实操,提高学生的动手能力。

四、教学评价:1. 课堂问答:检查学生对综合布线基本概念、作用、应用领域、组成部分的掌握情况。

2. 实操考核:评价学生在综合布线实操中的表现,包括布线、连接设备、测试与验收等环节。

五、教学资源:1. 教材:综合布线相关教材或参考书籍。

2. 课件:综合布线的图片、视频、动画等教学资源。

3. 设备:综合布线设备、工具、材料等。

4. 实验室:提供综合布线实操的实验室环境。

1. 第1-2课时:综合布线的基本概念与作用讲授综合布线的定义、优势及应用领域讨论综合布线与传统布线的区别2. 第3-4课时:综合布线的组成部分介绍传输介质、连接设备、信息插座等组成部分演示综合布线设备的实物展示和功能解释3. 第5-6课时:综合布线的施工方法(上)讲解施工前的准备工作,包括设计方案和材料选购详细介绍布线的过程和技巧4. 第7-8课时:综合布线的施工方法(下)继续讲解连接设备和测试与验收的步骤强调施工中的注意事项和安全规范5. 第9-10课时:实操练习与考核学生在实验室进行综合布线实操教师现场指导,解答学生疑问学生完成实操后进行自测和互评七、教学注意事项1. 确保学生了解综合布线的基本知识,为其后续的实操打下基础。

综合布线课程设计方案

综合布线课程设计方案

综合布线课程设计方案一、课程目标知识目标:1. 学生能理解综合布线的基本概念、原理和技术要点。

2. 学生能掌握综合布线系统的设计原则、施工流程和验收标准。

3. 学生能了解综合布线系统在智能化建筑中的应用及其发展趋势。

技能目标:1. 学生具备综合布线系统的设计能力,能根据实际需求独立完成小型综合布线项目的设计。

2. 学生具备综合布线系统的施工能力,能按照设计图纸进行布线施工,并掌握常见故障的排查与处理方法。

3. 学生能运用所学知识对综合布线系统进行测试、验收和维护,确保系统的正常运行。

情感态度价值观目标:1. 培养学生热爱劳动、敬业爱岗的职业精神,增强团队合作意识。

2. 培养学生严谨、细心的学习态度,提高分析和解决问题的能力。

3. 增强学生对智能化建筑和信息技术发展的认识,激发对新技术、新工艺的探索热情。

本课程针对高中年级学生,结合学科特点,注重理论联系实际,以提高学生的动手操作能力和解决实际问题的能力为教学要求。

通过本课程的学习,使学生能够掌握综合布线的基本知识和技能,为将来从事相关工作打下坚实基础。

同时,培养学生良好的职业素养和价值观,使他们在学习过程中形成积极向上的情感态度。

二、教学内容1. 综合布线基本概念:介绍综合布线的定义、作用、分类及其发展历程。

教材章节:第一章 综合布线概述2. 综合布线系统设计原则:讲解综合布线系统的设计原则、设计流程和设计要点。

教材章节:第二章 综合布线系统设计3. 综合布线施工技术:剖析综合布线施工的工艺要求、施工工具及操作方法。

教材章节:第三章 综合布线施工技术4. 综合布线系统测试与验收:阐述综合布线系统的测试标准、验收流程及方法。

教材章节:第四章 综合布线系统测试与验收5. 综合布线系统维护与管理:介绍综合布线系统的维护保养、故障排查及管理策略。

教材章节:第五章 综合布线系统维护与管理6. 综合布线应用案例分析:分析典型综合布线项目案例,提高学生的实际操作能力。

综合布线技术工程电子教案

综合布线技术工程电子教案

综合布线技术工程电子教案第一章:综合布线技术概述教学目标:1. 了解综合布线技术的定义和发展历程。

2. 掌握综合布线系统的基本组成和分类。

3. 理解综合布线技术在现代通信网络中的应用。

教学内容:1. 综合布线技术的定义和发展历程。

2. 综合布线系统的基本组成:电缆、连接器、传输介质、传输设备等。

3. 综合布线系统的分类:对称电缆系统、非对称电缆系统、光纤系统等。

4. 综合布线技术在现代通信网络中的应用。

教学方法:1. 讲授综合布线技术的定义和发展历程。

2. 互动讨论综合布线系统的基本组成和分类。

3. 案例分析综合布线技术在现代通信网络中的应用。

教学评估:1. 课堂问答。

2. 小组讨论。

3. 课后作业。

第二章:综合布线系统的设计与施工教学目标:1. 掌握综合布线系统的设计原则和方法。

2. 学会综合布线系统的施工技术和工艺。

3. 了解综合布线系统的测试和验收方法。

教学内容:1. 综合布线系统的设计原则:可靠性、灵活性、扩展性等。

2. 综合布线系统的设计方法:分级设计、模块化设计等。

3. 综合布线系统的施工技术:电缆敷设、连接器安装、光纤熔接等。

4. 综合布线系统的测试和验收方法。

教学方法:1. 讲授综合布线系统的设计原则和方法。

2. 实操演示综合布线系统的施工技术。

3. 互动讨论综合布线系统的测试和验收方法。

教学评估:1. 实操考核。

2. 课堂问答。

3. 小组讨论。

第三章:综合布线系统的维护与管理教学目标:1. 了解综合布线系统的日常维护内容和方法。

2. 掌握综合布线系统的故障排查和修复技巧。

3. 学会综合布线系统的性能监测和管理。

教学内容:1. 综合布线系统的日常维护内容:设备检查、线路检查等。

2. 综合布线系统的故障排查方法:直观法、仪器测试法等。

3. 综合布线系统的修复技巧:电缆修复、连接器更换等。

4. 综合布线系统的性能监测和管理方法。

教学方法:1. 讲授综合布线系统的日常维护内容和方法。

2. 实操演示综合布线系统的故障排查和修复技巧。

网络综合布线设计教案

网络综合布线设计教案

网络综合布线设计教案第一章:网络综合布线基础知识1.1 教学目标了解网络综合布线的概念、发展历程和应用领域掌握网络传输介质、连接器件和传输技术理解网络拓扑结构和布线标准1.2 教学内容网络综合布线的定义和发展网络传输介质:双绞线、同轴电缆、光纤等连接器件:水晶头、连接器、中继器等传输技术:基带传输、宽带传输等网络拓扑结构:星型、总线型、环型等布线标准:EIA/TIA-568、ISO/IEC 11801等1.3 教学活动讲解网络综合布线的概念和发展历程演示网络传输介质和连接器件的使用方法分析不同网络拓扑结构和布线标准的应用场景案例分析:设计一个小型企业网络的综合布线方案第二章:网络综合布线系统设计2.1 教学目标掌握网络综合布线系统的设计流程和原则了解建筑物的网络布线方案和设备选择学会网络布线方案的评价和优化2.2 教学内容网络综合布线系统的设计流程:需求分析、设计方案、设备选择、施工图设计等设计原则:可靠性、可扩展性、经济性等建筑物的网络布线方案:水平布线、垂直布线、光纤布线等设备选择:交换机、路由器、光纤收发器等网络布线方案的评价和优化:性能分析、成本效益分析等2.3 教学活动讲解网络综合布线系统的设计流程和原则分析不同建筑物的网络布线方案和设备选择案例分析:评价和优化一个网络布线方案第三章:网络综合布线施工技术3.1 教学目标掌握网络综合布线施工的基本技术和方法学会网络综合布线的测试和故障排除了解网络综合布线的工程管理和验收3.2 教学内容网络综合布线施工的基本技术:布线、连接、固定、接地等施工方法:直接布线、桥接布线、光纤布线等网络综合布线的测试:链路测试、网络测试等故障排除:故障诊断、故障修复等工程管理:施工计划、进度控制、质量管理等工程验收:验收标准、验收流程等3.3 教学活动讲解网络综合布线施工的基本技术和方法演示网络综合布线的测试和故障排除案例分析:管理一个网络综合布线工程第四章:网络综合布线系统维护与升级4.1 教学目标掌握网络综合布线系统的维护和管理方法了解网络综合布线系统的升级和扩展策略学会网络综合布线系统的安全防护和故障处理4.2 教学内容网络综合布线系统的维护:日常巡检、故障处理、性能监控等管理方法:文档管理、设备管理、用户管理等网络综合布线系统的升级:硬件升级、软件升级等扩展策略:网络扩容、设备扩容等安全防护:防火墙、入侵检测等故障处理:故障诊断、故障修复等4.3 教学活动讲解网络综合布线系统的维护和管理方法分析网络综合布线系统的升级和扩展策略案例分析:维护和升级一个网络综合布线系统第五章:网络综合布线案例分析5.1 教学目标了解网络综合布线在不同应用场景下的实际应用学会分析网络综合布线案例中的问题和解决方案掌握网络综合布线设计的实践技巧和方法5.2 教学内容网络综合布线案例分析:办公室、学校、商场等问题和解决方案:信号干扰、网络拥塞、设备故障等实践技巧和方法:设计原则、设备选择、施工管理等5.3 教学活动讲解网络综合布线在不同应用场景下的实际应用分析网络综合布线案例中的问题和解决方案案例分析:设计一个网络综合布线方案第六章:网络综合布线系统的测试与故障排除6.1 教学目标理解网络综合布线系统测试的重要性掌握线缆测试的方法和工具学会故障排除的步骤和技巧6.2 教学内容测试的目的和类型:认证测试、性能测试等线缆测试方法:链路测试、场强测试等测试工具:DMM、网络分析仪、光纤测试仪等故障排除步骤:确定故障范围、定位故障点、修复故障常见故障及其原因:断线、短路、接触不良等6.3 教学活动讲解测试的目的和类型以及其在网络综合布线系统中的重要性演示线缆测试的方法和操作步骤练习使用测试工具进行线缆测试案例分析:通过测试工具找出并修复线缆故障第七章:网络综合布线的工程管理与验收7.1 教学目标理解网络综合布线工程管理的重要性掌握项目管理的基本流程学会工程验收的标准和方法7.2 教学内容工程管理流程:规划、设计、施工、验收等项目管理工具:Gantt图、项目管理软件等工程验收标准:国际标准、国家标准、行业标准等验收方法:文档验收、现场验收、性能验收等7.3 教学活动讲解网络综合布线工程管理的基本流程学习如何使用项目管理工具进行工程管理了解不同类型的工程验收标准和流程案例分析:组织并参与一个网络综合布线工程的验收第八章:网络综合布线的未来发展了解网络综合布线技术的最新发展掌握新兴技术和未来趋势学会适应新技术发展的需求8.2 教学内容新兴技术:5G、物联网、云计算等未来趋势:更高速率、更广泛的应用、更智能化的管理适应新技术的方法:持续学习、技术更新、创新思维8.3 教学活动讲解新兴技术及其对网络综合布线的影响讨论网络综合布线的未来发展趋势探讨如何适应新技术发展的需求第九章:网络综合布线的案例研究9.1 教学目标分析真实世界中的网络综合布线案例理解案例中的设计决策和实际问题学习案例中的解决方案和经验教训9.2 教学内容案例研究:大型企业、数据中心、智能建筑等设计决策:网络拓扑、布线方案、设备选择等实际问题:施工挑战、技术难题、预算限制等解决方案和经验教训:成功经验、改进措施、避免的错误分析真实世界中的网络综合布线案例讨论案例中的设计决策和实际问题第十章:网络综合布线的项目实战10.1 教学目标综合运用所学知识进行网络综合布线设计学会项目规划、执行和监控10.2 教学内容项目实战:设计一个中型企业的网络综合布线系统项目规划:确定需求、制定计划、分配资源项目执行:按照计划进行设计和施工项目监控:跟踪进度、管理风险、解决问题Presentations技巧:制作演示文稿、公众演讲、互动问答10.3 教学活动引导学生进行网络综合布线项目的设计和规划监督项目的执行过程,确保项目按计划进行重点和难点解析1. 网络综合布线的概念和发展历程:理解网络综合布线的定义及其发展历程对于掌握整个课程的背景和基础知识至关重要。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

广州市商贸职业学校2016-2017学年第1学期教案课程:综合布线授课班级: 15级计网1班授课教师:**广州市商贸职业学校教案首页【引入】网络综合布线是一门新发展起来的工程技术,它涉及许多理论和技术问题,是一个多学科交叉的新领域,也是计算机技术、通信技术、控制技术与建筑技术紧密结合的产物。

现今,我们生活在一个信息化时代的人们的生活已经离不开计算机网络系统了。

无论是政府机关、企事业单位,还是商住楼、写字楼,都离不开现代化的办公及信息传输系统,而这些系统全部是由网络综合布线系统来支持的。

【课堂活动】一网络综合布钱技术的发展计算机网络的发展几乎与计算机的发展一同起步。

1968年,美国国防部高级研究计划局主持研制的ARPA计算机网络的诞生,是计算机网络发展过程中的一个里程碑,自从它投入运行以后,世界各地的计算机网络迅速发展,极大地提高了资源的共享。

20世纪80年代,随着计算机的革新,局域网及Internet得到了飞速发展,使计算机不再是孤单的机器,而成为连接整个社会的基础设施。

现在网络的使用正在被扩展到新的领法,多种系统的横向整合,使以计算机网络为基础的网络综合布线越来越受到人们的关注。

1984年,世界上第一座智能大厦在美国产生。

美国哈特福特市的一座旧式大楼进行改造时,对空调、电梯、照明、防火、防盗系统等采用了计算机网络监控系统,为客户提供了语音通信、文字处理、电子文件以及情报资料等信息服务。

近年来,随着数字化城市和智能化建筑的快速发展和普及,网络综合布线系统已经成 3每栋建筑物的重要组成部分。

相关技术标准不断完善,促进了综合布线技术的发展和应用。

1985年初,计算机工业协会(CCIA)提出对大楼布线系统标准化的倡议,美国电子工业协会(EIA)和美国电信工业协会(TIA)开始标准化制定工作。

1991年7月,ANSI/EIA/TIA568即《商业大楼电信布线标准》问世,同时,与布线通道及空间、管理、电缆性能及连接硬件性能等有关的相关标准也被推出。

1995年底,EIA/TIA568标准正式更新为EIA/TIA/568A,同时,国际标准化组织(ISO) 出了相应标准ISO/IEC/IS11801» 1997年,TIA出台6类布线系统草案,同期,基于光纤的千兆网络标准被推出。

1999年到今,TIA又陆续推出了 6类布线系统正式标准。

综合布线是自20世纪90年代初传入我国的,随着我国政府大力加强基础设施的建设,市场需求在不断的扩大,庞大的市场需求促进了该产业的快速发展。

特别是2007年10月 1日开始实施的GB50311 —2007《综合布线系统工程设计规范》和GB50312《综合布线系统工程验收规范》两个中国国家标准,对综合布线系统工程的设计、施工、验收、管理等提出了具体要求和规定,促进了综合布线系统在中国的应用和发展。

同时,中国工程建设标准化协会信息通信专业委员会,已经在2008年11月开始制定综合布线技术白皮书,首批计划制定《综合布线系统管理与运行维护系统设计白皮书》、《屏蔽布线系统的设计与施工检测技术白皮书》、《万兆布线系统工程测试技术白皮书》。

二6类综合布钱系统简介2002年6月17日,前后讨论长达五年的6类布线系统标准终于尘埃落定,综合布线6 类双绞线传输标准正式获得了通过。

6类双绞线布线正式标准ANSI/TIA/EIA—568B.2-1的推出,对综合布线的应用和布线厂商、系统集成商、测试服务提供商等都有非常大的意义,迈出了结构化布线历史性的一步。

TIA 568B从此真正成为一个能够全面满足目前的网络发展状况,解决网络建设的基础标准集。

在千兆网络即将成为网络建设的普遍需求时,作为网络的骨架,6类布线标准的推出成为千兆网络的及时雨,为建设基于千兆以太网的新一代网络在物理层面打下了坚实的基础。

同时,TIA宣布6月24日正式出版6类布线标准,作为商业建筑布线系统系列标准TIA/EIA 568-B中的一个附录,这是TIA发布的最成功的标准之一。

新的6类标准对平衡双绞电缆、连接硬件、跳线、通道和永久链路作了详细的要求,提供了 1〜250MHz频率范围内实验室和现场测试程序的实际性能检验。

6类标准还包括提高电磁兼容性时对线缆和连接硬件平衡的要求,为用户选择更高性能的产品提供了依据,同时,它也应当满足网络应用标准组织的要求。

6类标准规定了铜缆布线系统应用所能提供的最高性能,规定允许使用的线缆及连接类型为UTP或STP。

整个系统包括应用和接口类型都要向下兼容,即新的6类布线系统上可以运行以前在3类或5类系统上运行的应用,用户接口应采用8位模块化插座。

同5类标准一样,6类布线标准也釆用星形拓扑结构,要求的布线距离为:基本链路的长度不能超过90m,信道长度不能超过100m。

6类产品及系统的频率范围应当在1〜250MHz之间,最高可达到350MHz,对系统中的线缆、连接硬件、永久链路及信道所有频率点都需测试衰减、回损、延迟/失真、功率累加近端串扰、功率累加等效远端串扰、等效远端串扰、平衡等这些技术参数。

6类/E级是目前不采用单独线对屏蔽形式而提供最高传输性能的技术,对绝大多数的商业应用,6类/E级的250MHz带宽在整个布线系统生命周期内对于用户来说是足够的,因此6类/E级是商业大楼布线的最佳选择。

三 7类综合布线系统简介7类标准是一套在100Q双绞线上支持最高600MHz带宽传输的布线标准。

1997年9 月,ISO/IEC确定开始进行7类布线标准的研发。

与4类、5类、超5类和6类相比,7类具有更高的传输带宽(至少600MHz)。

从7类标准开始,布线历史上出现了“RJ"型和“非-RJ”型接口的划分。

由于“RJ型”接口目前达不到600MHz的传输带宽,而7类标准还没有最终论断,因此,目前国际上正在积极研讨7类标准草案。

“非—RJ型” 7类布线技术完全打破了传统的8芯模块化RJ型接口设计,从RJ型接口的限制脱离出来,不仅使7类的传输带宽达到1.2GHz,还开创了全新的1、2、4对的模块化形式,这是一种新型的满足线对和线对隔离、紧凑、高可靠性、安装便捷的接口形式。

7类布线有着较大的竞争优势。

(1) 至少600MHz的传输速率正在制定中的“非-RJ型”7类标准,不仅要求7类部件的链路和信道标准将提供过去的双绞线布线系统不可比拟的传输速率,而且要求“全屏蔽”的电缆,即每线对都单独屏蔽而且总体也屏蔽的双绞电缆,以保证最好的屏蔽效果。

7类系统的强大噪声免疫力和极低的对外辐射性能使得高速局域网不需要更昂贵的电子设备来进行复杂的编码和信号处理。

与6类、超5类比较,“非-RJ型” 7类在传输性能上的要求更高。

(2) 低成本“非-RJ型”7类布线可以达到光纤的传输性能,与一个光纤局域网的全部造价相比较,“非-RJ型” 7类布线具有明显的价格优势,对24个SYSTEM7和62.5/125.Um多模光纤信道系统的成本比较研究后发现,二者的安装成本接近,但是光纤局域网设备成本大约是铜缆设备的六倍,考虑全部局域网网络安装成本时,SYSTEM7不仅能提供高带宽,而且其成本只是多模光纤的一半。

“非-RJ型” 7类/F级具有光纤所不具备的功能,由于“非-RJ型” 7类/F级的每线对均单独屏蔽,极大地减少了线对之间的串扰,这样就允许了 SYSTEM7能在同一根电缆内支持语音、数据、视频多媒体等应用。

在工作区或电信间,TERA有1对、2对、4对模块连接插头形式,实现了在同一个插座连接多种应用设备的功能。

由于“非-RJ型” 7类布线系统采用“全屏蔽”电缆,因此它能填补那些以屏蔽的双绞线系统为主的地区。

全屏蔽解决方案主要应用于严重电磁干扰环境,如一些广播站、电台等。

另外,应用于那些出于安全目的,要求电磁辐射极低的环境。

采用“非-RJ型”: 7类/F级布线系统可以受益于其尖端技术性能,在财政、保险和那些信息传输量需求很大的企业也很适用。

四光纤网络结合布线系统简介全光纤网络综合布线系统从原理上讲就是网络中一直到终端用户节点之间的信号通道全部保持着光的形式,即端到端的全光路,中间没有光电转化器。

数据从源节点到目的节点的传输过程都在光域内进行。

全光网的基本结构可以分为光网络层和电网络层。

光链路相连的部分称为光网络层,该层引入了波分复用技术,可以在一个光网络中传输多个波长的光信号。

在网络节点之间采用OXC,通过对光信号进行交叉连接,能灵活有效地管理光纤传输网络。

光纤网的主要技术是光波传输技术,目前光纤传输的复用技术发展相当快,多数已处于实用化。

根据网络技术的快速发展和应用需求增加,全光纤网络综合布线系统的应用将逐渐向企业和家庭延伸,从窄带业务逐渐向宽带业务升级。

我国接入网当前发展的战略重点已经转向能满足未来宽带多媒体需求的宽带接入领域。

在现实宽带接入的各种技术手段中,光纤接入网是最能适应未来发展的解决方案,特别是ATM无源光网络是综合宽带接入的经济有效的方式。

在国外,美国南方贝尔、法国电信、英国电信、CNET、日本NTT、德国电信、KPN、 SwissCom、SBC、Telecom Italia/CSELT等国际机构在业务接入网的研究方面己经取得了阶段性成果,均已做出基于ITU—TG.983建议的系统级APON实验或商业用产品。

我国在光宽带网络的研究、开发方面起步较晚,在ASIG芯片工艺、微电子、元器件方面与国际先进水平有较大的差距。

另外,接入网的规划涉及到技术、经济、标准、政策法规等多方面的问题,并非某一商家持有先进技术就能投入市场运营。

相对于铜缆布线或光纤+铜缆布线来说,全光纤网络技术领先、安装维护简单、使用环境更广。

全光纤网络成为宽带接入将是必然趋势。

五综合布线系统的基本概念综合布线系统指用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统,它能支持语音、数据、影像和其他信息技术的标准应用系统。

综合布线系统是建筑物或建筑群内的传输网络系统,它能使语音和数据通信设备、交换设备和其他信息管理系统彼此相连接,包括建筑物到外部网络的连接点与工作区的语音或数据终端之间的所有电缆及相关联的布线部件。

综合布线是集成网络系统的基础,它能够满足数据、话音及其图像等的传输要求,是计算机网络和通信系统的支撑环境。

同时,作为开放系统,综合布线也为其他系统的接入提供了有力的保障。

综合布线系统与智能大厦的发展紧密相关,是智能大厦的实现基础。

智能大厦具有舒适性、安全性、方便性、经济性和先进性等特点。

智能大厦一般包括中央计算机控制系统、楼宇控制系统、办公自动化系统、通信自动化系统、消防自动化系统、安保自动化系统等。

另一方面,综合布线系统是生活小区智能化的基础。

信息化社会唤起了人们对住宅智能化的要求,业主们开始考虑在舒适的家中了解各种信息,并且非常关注在家办公、在家炒股、互动电视、住宅自控等新生事物。

相关文档
最新文档
