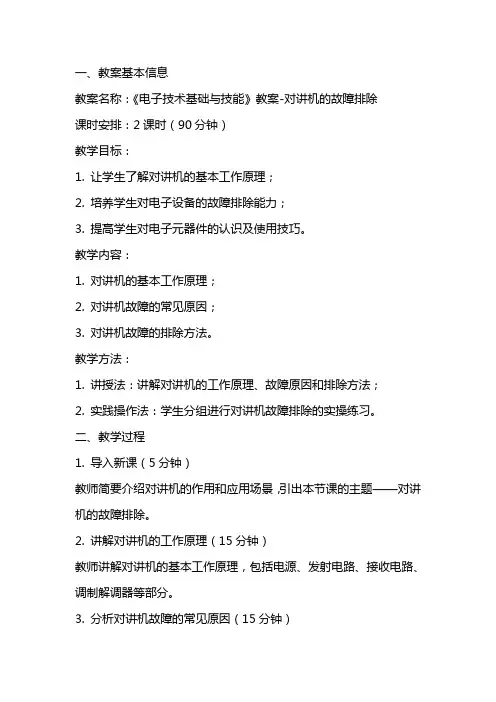

《电子技术基础与技能》教案对讲机的故障排除

《电子技术基础与技能》教案对讲机的故障排除

一、教案基本信息教案名称:《电子技术基础与技能》教案-对讲机的故障排除课时安排:2课时(90分钟)教学目标:1. 让学生了解对讲机的基本工作原理;2. 培养学生对电子设备的故障排除能力;3. 提高学生对电子元器件的认识及使用技巧。

教学内容:1. 对讲机的基本工作原理;2. 对讲机故障的常见原因;3. 对讲机故障的排除方法。

教学方法:1. 讲授法:讲解对讲机的工作原理、故障原因和排除方法;2. 实践操作法:学生分组进行对讲机故障排除的实操练习。

二、教学过程1. 导入新课(5分钟)教师简要介绍对讲机的作用和应用场景,引出本节课的主题——对讲机的故障排除。

2. 讲解对讲机的工作原理(15分钟)教师讲解对讲机的基本工作原理,包括电源、发射电路、接收电路、调制解调器等部分。

3. 分析对讲机故障的常见原因(15分钟)教师分析对讲机故障的常见原因,如电源问题、线路故障、元器件损坏等。

4. 讲解对讲机故障的排除方法(10分钟)教师讲解对讲机故障的排除方法,包括查找故障原因、替换损坏元器件、修复线路等。

5. 实践操作(25分钟)学生分组进行对讲机故障排除的实操练习,教师巡回指导。

6. 总结与反馈(10分钟)教师总结本节课的主要内容,学生反馈学习收获和遇到的问题。

三、课后作业1. 绘制对讲机的原理图;2. 列举三种对讲机故障的原因及排除方法;四、教学评价1. 学生对对讲机工作原理的掌握程度;2. 学生对对讲机故障排除方法的掌握程度;3. 学生实践操作的能力和团队协作精神。

五、教学资源1. 对讲机原理图及实物;2. 故障排除工具及器材;3. 相关教材和参考资料。

六、教学过程7. 案例分析(15分钟)教师展示几个典型的对讲机故障案例,引导学生分析故障原因和解决方案。

学生可以分组讨论,分享自己的见解。

8. 故障排除实操演示(20分钟)教师进行故障排除实操演示,展示如何查找故障原因、替换损坏元器件和修复线路等步骤。

学生观看演示过程中,可以随时提出问题和建议。

级电子技术基础与技能教案

级电子技术基础与技能教案

《电子技术基础与技能》教案《电子技术基础与技能》教案重庆黔江民族职业教育中心教 案课程名称: 电子技术基础与技能 教研组: 电子产品维修 任课教师: 倪 元 兵 授课班级: 2014电子高考 2 班 授课时间: 2015-2016学年第一学期(认识半导体二极管)教学设计模块名称 二极管的认识 模块课时 2模块描述二极管是一种最基本、最简单的半导体器件,广泛应用于电子电路的各个方面,认识半导体二极管是学习电子专业的基础。

的各个方面,认识半导体二极管是学习电子专业的基础。

教学目标 1.了解二极管的结构、原理、伏安特性和主要参数;.了解二极管的结构、原理、伏安特性和主要参数; 2.了解常用特殊二极管的外形、功能和应用。

.了解常用特殊二极管的外形、功能和应用。

3.认识各种常见的电子元件和各种二极管。

.认识各种常见的电子元件和各种二极管。

教学资源 1.聂光林主编《电子技术基础与技能》教材,重庆大学出版社出版重庆大学出版社出版 2. 多媒体课件(PPT )3. 各种半导体二极管若干各种半导体二极管若干 教学组织通过PPT 演示及教师实物展示操作,让学生能够通过外形认识二极管,演示实验让学生掌握二极管的单向导电性。

极管,演示实验让学生掌握二极管的单向导电性。

教学过程教学阶段(可以按照完成这一模块(任务)的步骤呈现) 学习 任务 知识点 活动设计(教师活动、学生活动) (讲解、示范、组织、指导、安排、操作等)估用时间 一、半导体基础知识础知识 1、物质分类 2、半导体特性特性3、PN 结 教师:多媒体展示半导体的单向导电性及PN 结结构动态图。

结结构动态图。

学生:知道物质的分类、半导体的特性及PN 结的构成结的构成20分钟分钟二、二极管极管 1、结构与符号符号 2、特性、特性 3、二极管伏安特性曲线曲线 4、主要参数教师:教师: 1.1.利用动态图展示二极管的单向利用动态图展示二极管的单向导电性导电性 2.2.利用多媒体讲解伏安特性曲线利用多媒体讲解伏安特性曲线各部分的特点各部分的特点 学生:学生: 1.1.正确叙述二极管的单向导电性 2.2.掌握二极管伏安特性曲线各部分特点及相应参数值部分特点及相应参数值40分钟分钟三、特殊二极管 外形、符号、功能号、功能 教师教师: : 1.1. 图片及实物展示特殊二极管图片及实物展示特殊二极管 2.2. 多媒体介绍相应符号多媒体介绍相应符号3.3. 用典型应用电路说明其功能用典型应用电路说明其功能 学生:学生: 1. 实物识读特殊二极管实物识读特殊二极管 2. 画出相应电子符号画出相应电子符号20分钟分钟作业布置1、简述二极管的单向导电性 2、 作出二极管伏安特性曲线,并简要说明每段的意义 教学后记(半导体二极管的测试)教学设计模块名称 二极管的测试 模块课时 2模块描述 半导体工业是电子工业的基础,二极管是一种最基本、最简单的半导体器件,广泛应用于电子电路的各个方面,要求每位同学能够利用万用表测试半导体的极性、好坏用万用表测试半导体的极性、好坏。

《电子技术基础与技能》教案集成逻辑门电路

《电子技术基础与技能》教案集成逻辑门电路

《电子技术基础与技能》教案-集成逻辑门电路一、教学目标1. 知识与技能:(1)了解集成逻辑门电路的基本概念和特点;(2)掌握集成逻辑门电路的符号表示和真值表;(3)学会分析集成逻辑门电路的工作原理和应用。

2. 过程与方法:(1)通过观察和实验,培养学生的观察能力和动手能力;(2)通过小组讨论,培养学生的合作能力和解决问题的能力。

3. 情感态度与价值观:(1)培养学生对电子技术的兴趣和好奇心;(2)培养学生勇于探索和坚持真理的精神。

二、教学内容1. 集成逻辑门电路的基本概念和特点2. 集成逻辑门电路的符号表示和真值表3. 集成逻辑门电路的工作原理4. 集成逻辑门电路的应用三、教学重点与难点1. 教学重点:(1)集成逻辑门电路的基本概念和特点;(2)集成逻辑门电路的符号表示和真值表;(3)集成逻辑门电路的工作原理和应用。

2. 教学难点:(1)集成逻辑门电路的工作原理;(2)集成逻辑门电路的应用。

四、教学准备1. 教具:(1)电子技术实验仪;(2)集成逻辑门电路模块;(3)多媒体教学设备。

2. 学具:(1)学生实验手册;(2)集成逻辑门电路实验电路图;(3)笔和笔记本。

五、教学过程1. 导入新课(1)教师通过简单的逻辑门电路实例,引导学生思考逻辑门电路的作用和应用;(2)学生分享对逻辑门电路的了解和认识。

2. 讲解集成逻辑门电路的基本概念和特点(1)教师讲解集成逻辑门电路的定义和特点;(2)学生认真听讲,做好笔记。

3. 学习集成逻辑门电路的符号表示和真值表(1)教师展示集成逻辑门电路的符号表示和真值表;(2)学生跟随教师一起学习和理解符号表示和真值表。

4. 实验操作(1)教师引导学生分组进行集成逻辑门电路实验;(2)学生动手操作,观察实验现象,记录实验结果。

5. 分析集成逻辑门电路的工作原理(1)教师引导学生根据实验结果,分析集成逻辑门电路的工作原理;(2)学生通过小组讨论,共同探讨集成逻辑门电路的工作原理。

《电子技术基础与技能》教案静态工作点的测量

《电子技术基础与技能》教案静态工作点的测量

《电子技术基础与技能》教案-静态工作点的测量一、教学目标1. 理解静态工作点的概念及其重要性。

2. 学会使用适当的仪器和设备测量放大器的静态工作点。

3. 能够分析测量结果,判断放大器的工作状态。

二、教学内容1. 静态工作点的定义及重要性2. 测量静态工作点的方法3. 测量静态工作点的实验操作4. 分析测量结果三、教学准备1. 教室环境布置,确保学生能清晰看到演示设备。

2. 准备放大器电路及相关仪器设备。

3. 准备实验指导书和实验报告模板。

四、教学过程1. 导入:通过复习上一节课的内容,引出静态工作点的概念,激发学生的学习兴趣。

2. 讲解:详细讲解静态工作点的定义及其重要性,让学生明白静态工作点对放大器性能的影响。

3. 演示:进行实验演示,展示如何使用仪器设备测量放大器的静态工作点。

4. 实践:让学生分组进行实验,测量放大器的静态工作点。

教师巡回指导,解答学生疑问。

5. 分析:让学生根据测量结果,分析放大器的工作状态,引导学生运用所学知识解决问题。

五、教学评价1. 学生能正确理解静态工作点的概念及其重要性。

2. 学生能熟练使用仪器设备测量放大器的静态工作点。

3. 学生能分析测量结果,判断放大器的工作状态。

教学反思:在课后,教师应认真反思本节课的教学效果,针对学生的掌握情况,调整教学方法,以提高学生对静态工作点测量的理解和应用能力。

关注学生的学习兴趣,激发学生深入学习电子技术的热情。

六、教学拓展1. 引导学生思考如何优化放大器的静态工作点,提高放大器性能。

2. 介绍静态工作点测量在实际电子产品中的应用案例。

3. 引导学生进行课外调查,了解当前电子行业的发展趋势。

七、课后作业1. 复习本节课的内容,整理实验报告。

2. 完成课后练习题,加深对静态工作点测量的理解。

八、课程延伸1. 下一节课将学习动态工作点的测量,让学生提前了解相关知识。

2. 组织学生参观电子实验室,实地了解静态工作点测量在科研和生产中的应用。

2024年度(中职)电子技术基础与技能(电子信息类)教案

2024年度(中职)电子技术基础与技能(电子信息类)教案

03
04
知识目标
掌握电子技术的基本概念、基 本电路、电子元器件、电子测
量等基础知识。
能力目标
能够运用所学知识进行简单的 电子电路设计和制作,具备基 本的电子测量和调试能力。
情感目标
培养学生对电子技术的兴趣和 热情,提高学生的实践能力和
创新能力。
态度目标
培养学生严谨的科学态度和良 好的职业道德,提高学生的团
电子信息产业发展迅速,电子技术成为当今社会的核心技术之一。
电子技术基础与技能课程是电子信息类专业的重要基础课程,为后续专业课程的学 习打下基础。
2024/2/2
通过本课程的学习,学生可以掌握电子技术的基本概念和基础知识,培养电子技术 应用的基本技能,为未来的职业发展奠定基础。
4
教学目标与任务
01
02
晶体管工作原理
分析晶体管的放大原理、输入/输出特性曲线以及 晶体管的主要参数。
2024/2/2
18
放大电路组成及工作原理
基本放大电路
介绍共射、共基、共集三种基本放大电路的组成、工作原理及特 点。
放大电路的性能指标
阐述放大电路的电压放大倍数、输入/输出电阻、通频带等性能 指标。
多级放大电路
分析多级放大电路的耦合方式、性能指标的估算以及零点漂移现 象。
模拟通信系统与数字通信 系统的比较
在传输质量、抗干扰能力、保密性等方面, 数字通信系统具有显著优势。
2024/2/2
29
移动通信、卫星通信等现代通信技术简介
2024/2/2
移动通信技术
利用无线电波进行通信的技术,包括蜂窝移动通信、无线局域网 等。具有移动性、灵活性和便携性等优点。
卫星通信技术

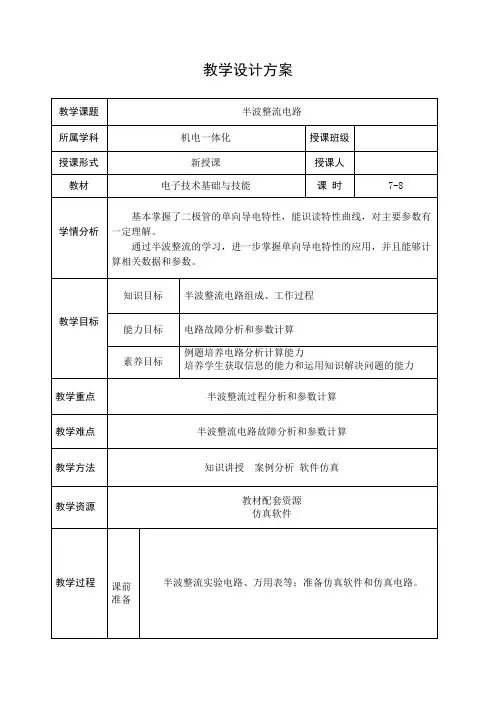

电子技术基础与技能电子教案4(半波整流电路)

电子技术基础与技能电子教案4(半波整流电路)

教学设计方案
教学实施1.2 整流滤波电路
1.2.1 单相半波整流电路
单相半波整流电路如图所示。

由电源变压器T、整流二极管VD和负载电阻L R组成。

1.工作原理
工作原理示意图如图所示。

(1)当2v为正半周时,二极管VD加正向电压,处于导通状态,L R 上产生正半周电压O v,如图(b)所示。

(2)当2v为负半周时,二极管VD加反向电压,处于截止状态,L R 上无电流流过,如图(c)所示。

各波形之间的对应关系如图(d)所示。

结论:
脉动直流电:大小波动,方向不变的电流(或电压)称为脉动直流电。

半波整流:电路仅利用电源电压2v的半个波,故称半波整流。

半波整流后的输出信号为半波脉动直流电。

半波整流电路的缺点是电源利用率低,且输出脉动大。

2.负载上的直流电压与直流电流的估算
(1)负载上的直流电压U L
U L=0.45 U2
式中,U2为变压器二次电压有效值。

(2)负载上的直流电流I L
I L=
L
L
R
U
=0.45
L
L
R
U
3.整流二极管的选择
选用二极管时要求其I F≥I D=I L U RM≥2U2。

电子技术基础与技能电子教案1(二极管的单向导电特性)

电子技术基础与技能电子教案1(二极管的单向导电特性)

教学设计方案引入自然界中的物质,按导电能力的不同,可分为导体和绝缘体。

人们又发现还有一类物质,它们的导电能力介于导体和绝缘体之间,那就是半导体。

新授课1.1 半导体二极管1.1.1 什么是半导体1.半导体:导电能力随着掺入杂质、输入电压(电流)、温度和光照条件的不同而发生很大变化,人们把这一类物质称为半导体。

2.载流子:半导体中存在的两种携带电荷参与导电的“粒子”。

(1)自由电子:带负电荷。

(2)空穴:带正电荷。

特性:在外电场的作用下,两种载流子都可以做定向移动,形成电流。

3.N型半导体:主要靠电子导电的半导体。

即:电子是多数载流子,空穴是少数载流子。

4.P型半导体:主要靠空穴导电的半导体。

即:空穴是多数载流子,电子是少数载流子。

1.1.2 PN结1.PN结:经过特殊的工艺加工,将P型半导体和N型半导体紧密地结合在一起,则在两种半导体的交界面就会出现一个特殊的接触面,称为PN结。

2.实验演示(1)实验电路(2)现象所加电压的方向不同,电流表指针偏转幅度不同。

(3)结论PN结加正向电压时导通,加反向电压时截止,这种特性称为PN 结的单向导电性。

3.反向击穿:PN结两端外加的反向电压增加到一定值时,反向电流急剧增大,称为PN结的反向击穿。

4.热击穿:若反向电流增大并超过允许值,会使PN结烧坏,称为热击穿。

5.结电容PN结存在着电容,该电容称为PN结的结电容。

1.1.3 半导体二极管利用PN结的单向导电性,可以用来制造一种半导体器件——半导体二极管。

1.半导体二极管的结构和符号(1)结构:由于管芯结构不同,二极管又分为点接触型(如图a)、面接触型(如图b)和平面型(如图c)。

(2)符号:如图所示,箭头表示正向导通电流的方向。

课后拓展1.还有哪些半导体材料?他们都有哪些奇妙的用途?2.我们用的电热毯或者电吹风,都有高低温档,你能用二极管的单向导电特性来设计该电路里吗?板书设计一、半导体1.概念2.分类3.主要特性热敏光敏掺杂二、二极管及其单向导电特性1.二极管的结构2.二极管的图形符号3.单向导电特性电路图电路分析教学反思1.203班无电脑,屏幕损坏,视频和仿真效果不好,该班第一次课没发教材。

《电子技术基础与技能》教案逻辑门电路

《电子技术基础与技能》教案逻辑门电路

一、教学目标1. 知识与技能:(1)理解逻辑门电路的基本概念和原理;(2)掌握与门、或门、非门、异或门等逻辑门电路的组成、符号及其功能;(3)学会使用逻辑门电路进行简单的逻辑运算。

2. 过程与方法:(1)通过实验观察和分析逻辑门电路的工作原理;(2)运用逻辑门电路设计简单的数字电路系统。

3. 情感态度与价值观:(1)培养学生的创新意识和动手能力;(2)培养学生对电子技术的兴趣和爱好。

二、教学内容1. 逻辑门电路的基本概念和原理2. 与门(AND gate)的组成、符号及其功能3. 或门(OR gate)的组成、符号及其功能4. 非门(NOT gate)的组成、符号及其功能5. 异或门(XOR gate)的组成、符号及其功能6. 逻辑门电路的应用实例三、教学重点与难点1. 教学重点:(1)逻辑门电路的基本概念和原理;(2)与门、或门、非门、异或门等逻辑门电路的组成、符号及其功能;(3)逻辑门电路的应用实例。

2. 教学难点:(1)逻辑门电路的工作原理;(2)逻辑门电路在实际应用中的设计方法。

四、教学方法1. 采用实验演示法,让学生通过观察实验现象,理解逻辑门电路的工作原理;2. 采用讲授法,讲解逻辑门电路的基本概念、原理和功能;3. 采用案例分析法,分析逻辑门电路在实际应用中的设计方法;4. 采用小组讨论法,引导学生探讨逻辑门电路的组成和应用。

五、教学过程1. 导入:通过生活中的实例,引导学生了解逻辑门电路在现代科技领域的重要应用,激发学生的学习兴趣。

2. 新课讲解:(1)讲解逻辑门电路的基本概念和原理;(2)讲解与门、或门、非门、异或门等逻辑门电路的组成、符号及其功能;(3)分析逻辑门电路的工作原理。

3. 实验演示:进行逻辑门电路的实验演示,让学生观察和分析实验现象,加深对逻辑门电路的理解。

4. 案例分析:分析逻辑门电路在实际应用中的设计方法,让学生学会运用逻辑门电路解决实际问题。

5. 小组讨论:引导学生探讨逻辑门电路的组成和应用,培养学生的创新意识和团队合作精神。

《电子技术基础与技能》教案-串联型稳压电源的调试维修

《电子技术基础与技能》教案-串联型稳压电源的调试维修
5.学生用万用表测量、记录测量结果,并相互比较探讨,向老师提问。
PPT展示测量任务
让学生自己发现问题、分析并解决问题。
6.对操作过程进行点评,发布P10表(2)测量任务,以比赛方式看哪一组的同学完成得最好最快超过质检组的同学。(给5分钟让学生准备,主要是通过原理图的标示,找到PCB上各点的位置。)
学生识读原理图,准确找到各点对应位置(学生间讨论、协作)
输出电压可以调节。)
1.学生回答:
可以稳压/输出电压可以调节。
PPT展示产品实物图
学生回顾理论,为接下来的测试项目厘清思路。
2.非常正确,请大家告诉老师,这款稳压电源输入电压用交流还是直流,电压设置为多少伏,我们统一确定一个值。
2.学生通过看书或讨论、回答问题(交流9V)。
PPT展示交流电源实物图
学生自己寻找并统一答案,增强积极性。
PPT展示所学内容概要。
提高学生协作、相互学习、自我总结提高的能力。
五、课后任务(1分钟)
课后拓展
班级学习群下发内容
动手解决问题、搜集内容。
培养学生课下交流、自学能力以及拓宽学习渠道的能力。
板书设计
串联型稳压电源的调试与维修
一、通电前的检查
二、通电调试
三、故障维修
教学反思
1.教师起引导作用,赋予学生课堂探索主体权。
7.学生按任务进行测量并记录。
异常情况寻求老师帮助。
PPT展示测量项目及调节图
8.教师统计板子情况,对需返修的板子置于维修盒内。
8.学生标明故障现象,将故障板子置于维修盒内。
9.发布任务:稳压原理测试
分别测量输入电压为9V和6V时各关键点电压,记录在表5中并用箭头形式列出各点电压变化趋势,分析反馈类型。

《电子技术基础与技能》教案安装串联稳压电源

《电子技术基础与技能》教案安装串联稳压电源

《电子技术基础与技能》教案-安装串联稳压电源教学目标:1. 理解串联稳压电源的原理和作用。

2. 学会安装串联稳压电源的步骤和技巧。

3. 掌握如何检测和调试串联稳压电源。

教学准备:1. 教室设备:投影仪、黑板、讲台、实验室设备。

2. 学生材料:实验手册、笔记本、笔。

3. 实验材料:稳压电源模块、电阻、电容、电线、实验板、万用表等。

教学内容:第一章:串联稳压电源概述1.1 稳压电源的定义和分类1.2 串联稳压电源的原理和工作原理1.3 串联稳压电源的参数和特点第二章:安装串联稳压电源的步骤2.1 准备实验材料和设备2.2 了解稳压电源模块的引脚和功能2.3 连接稳压电源模块和负载电阻2.4 连接电源和稳压电源模块第三章:调试串联稳压电源3.1 测量稳压电源模块的输出电压和电流3.2 调整稳压电源模块的输出电压3.3 检查电路连接是否牢固和可靠3.4 验证稳压电源的稳定性和准确性第四章:常见问题及解决方法4.1 稳压电源模块无输出电压或电流4.2 稳压电源模块输出电压不稳定4.3 负载电阻过大或过小导致输出电压偏低或偏高4.4 电源连接不稳或接触不良第五章:实验总结与评价5.1 学生自我总结实验过程和收获5.2 教师对学生的实验表现和结果进行评价5.3 学生互评和小组讨论教学方法:1. 讲授法:讲解串联稳压电源的原理和作用,引导学生理解相关概念。

2. 演示法:通过实验演示安装和调试串联稳压电源的过程,让学生直观地了解操作步骤。

3. 实践操作:学生分组进行实验,亲自动手安装和调试串联稳压电源,培养实际操作能力。

4. 提问与讨论:鼓励学生提出问题,引导学生进行思考和讨论,提高学生的参与度和积极性。

教学评价:1. 学生实验报告:评估学生在实验中的操作技能和解决问题的能力。

2. 学生自我评价:评估学生对实验过程和收获的自我认识。

3. 教师评价:根据学生的实验表现和结果进行评价,给予鼓励和建议。

教学时间:1课时(45分钟)教学延伸:1. 开展串联稳压电源设计竞赛,让学生自由发挥创新,设计出更稳定、高效的稳压电源。

《电子技术基础与技能》教案集成逻辑门电路

《电子技术基础与技能》教案集成逻辑门电路

《电子技术基础与技能》教案-集成逻辑门电路第一章:集成逻辑门电路概述教学目标:1. 理解集成逻辑门电路的概念和分类。

2. 掌握集成逻辑门电路的基本原理和特性。

3. 能够分析集成逻辑门电路的应用和实际意义。

教学内容:1. 集成逻辑门电路的概念和分类。

2. 集成逻辑门电路的基本原理和特性。

3. 集成逻辑门电路的应用和实际意义。

教学方法:1. 采用讲授法,讲解集成逻辑门电路的概念、分类、原理和特性。

2. 通过举例和实际案例,分析集成逻辑门电路的应用和实际意义。

3. 引导学生进行思考和讨论,提高对集成逻辑门电路的理解和认识。

教学评估:1. 进行课堂问答,检查学生对集成逻辑门电路概念和分类的理解。

2. 布置课后习题,巩固学生对集成逻辑门电路原理和特性的掌握。

3. 组织小组讨论,评估学生对集成逻辑门电路应用和实际意义的理解。

第二章:与门(AND Gate)教学目标:1. 理解与门的概念和功能。

2. 掌握与门的真值表和逻辑表达式。

3. 能够分析与门的应用和实际意义。

教学内容:1. 与门的概念和功能。

2. 与门的真值表和逻辑表达式。

3. 与门的应用和实际意义。

教学方法:1. 采用讲授法,讲解与门的概念和功能。

2. 通过举例和实际案例,分析与门的应用和实际意义。

3. 引导学生进行思考和讨论,提高对与门的真值表和逻辑表达式的理解。

教学评估:1. 进行课堂问答,检查学生对与门概念和功能的理解。

2. 布置课后习题,巩固学生对与门的真值表和逻辑表达式的掌握。

3. 组织小组讨论,评估学生对与门应用和实际意义的理解。

第三章:或门(OR Gate)教学目标:1. 理解或门的概念和功能。

2. 掌握或门的真值表和逻辑表达式。

3. 能够分析或门的应用和实际意义。

教学内容:1. 或门的概念和功能。

2. 或门的真值表和逻辑表达式。

3. 或门的应用和实际意义。

教学方法:1. 采用讲授法,讲解或门的概念和功能。

2. 通过举例和实际案例,分析或门的应用和实际意义。

电子技术基础与技能电子教案2(二极管的伏安特性)

电子技术基础与技能电子教案2(二极管的伏安特性)

教学设计方案教学实施2.二极管特性曲线二极管两端的电压、电流变化的关系曲线,即二极管的伏安特性曲线。

(1)正向特性正向电压较小,这个区域常称为正向特性的“死区”。

一般硅二极管的“死区”电压约为0.5V,锗二极管约为0.2V。

正向电压超过“死区”电压后,电流随电压按指数规律增长。

此时,两端电压降基本保持不变,硅二极管约为0.7V,锗二极管约为0.3V。

(2)反向特性二极管加反向电压,此时流过二极管的反向电流称为漏电流。

当加到二极管两端的反向电压超过某一规定数值时,反向电流突然急剧增大,这种现象称为反向击穿现象,该反向电压称为反向击穿电压,用U(BR)表示。

实际应用时,普通二极管应避免工作在击穿范围,否则会因电流过大而损坏管子失去单向导电性。

1.1.4二极管的使用常识1.二极管的型号国产二极管的型号命名规定由五部分组成(部分二极管无第五部分),国外产品依各国标准而确定。

2.二极管的主要参数(1)最大整流电流IFM(2)反向饱和电流IR(3)最高反向工作电压URM(4)最高工作频率fM例:利用二极管的单向导电性和导通后两端电压基本不变的特点,可以构成限幅(削波)电路来限制输出电压的幅度。

图(a)U D/VI/mA死区电压:硅管0.5V锗管0.2。

导通压降:硅管0.6~0.7V锗管0.2~0.3V反向击穿电压U(BR)反向漏电流很小( A级)所示为一单向限幅电路。

设输入电压ui=10sinωt (V),Us=5V,为简化分析,常将二极管理想化,即二极管导通时,两端电压降很小,可视为短路,相当于开关闭合,;二极管反向截止时,反向电流很小,相当于开关断开,如图所示。

这样,单向限幅电路输出电压uo被限制在+5V~-10V之间,其波形如图(b)所示。

将电路稍作改动便可做成双向限幅电路。

利用二极管的这一特性,通常可将其用于电路的过电压保护。

课后拓展1.伏安特性曲线的第一象限和第四象限各告诉我们什么信息?2.结合特性曲线和主要参数,谈一谈使用二极管的注意事项?板书设计一、特性曲线1.特性曲线2.死区电压3.饱和压降4.反向特性二、二极管参数1.I FM2.I R3.U RM4.f M+-u iU SRVD5V+-u o(a)单向限幅电路(b)波形u i/Vπ2π3πωt10-10u o/Vπ2π3πωt10-105S S相当于开关闭合相当于开关断开。

《电子技术基础与技能》教案集成逻辑门电路

《电子技术基础与技能》教案集成逻辑门电路

《电子技术基础与技能》教案-集成逻辑门电路一、教学目标1. 了解集成逻辑门电路的基本概念和特点。

2. 掌握集成逻辑门电路的符号表示和功能。

3. 学会分析集成逻辑门电路的工作原理。

4. 能够应用集成逻辑门电路进行简单的逻辑运算。

二、教学内容1. 集成逻辑门电路的基本概念和特点2. 集成逻辑门电路的符号表示和功能3. 集成逻辑门电路的工作原理4. 集成逻辑门电路的应用三、教学方法1. 讲授法:讲解集成逻辑门电路的基本概念、符号表示和功能。

2. 演示法:通过实物或模拟电路演示集成逻辑门电路的工作原理。

3. 实践法:学生动手搭建集成逻辑门电路,进行逻辑运算。

四、教学准备1. 教材或教参:《电子技术基础与技能》。

2. 实物或模拟电路:集成逻辑门电路。

3. 工具和材料:电路搭建工具,如烙铁、导线等。

五、教学过程1. 导入:引导学生回顾之前学过的基础电路知识,为新课的学习做好铺垫。

2. 讲解:讲解集成逻辑门电路的基本概念、符号表示和功能。

3. 演示:通过实物或模拟电路演示集成逻辑门电路的工作原理。

4. 实践:学生动手搭建集成逻辑门电路,进行逻辑运算。

5. 总结:对本节课的内容进行总结,强调重点和难点。

6. 作业:布置相关练习题,巩固所学知识。

注意:本教案的编写仅供参考,具体实施时可根据实际情况进行调整。

六、教学评估1. 课堂问答:通过提问的方式检查学生对集成逻辑门电路的基本概念和功能的掌握情况。

2. 电路搭建:评估学生搭建集成逻辑门电路的动手能力,以及对工作原理的理解程度。

3. 逻辑运算练习:布置相关的逻辑运算题目,评估学生应用集成逻辑门电路进行逻辑运算的能力。

七、教学拓展1. 对比分析:引导学生比较不同类型的集成逻辑门电路,如与门、或门、非门等,了解它们的异同点。

2. 应用案例:介绍一些实际应用集成逻辑门电路的例子,如数字电路、微控制器等,帮助学生了解其在现实生活中的应用价值。

八、教学反思在课后,教师应反思本节课的教学效果,包括学生的参与度、理解程度和掌握情况。

《电子技术基础与技能》教案-逻辑门电路

《电子技术基础与技能》教案-逻辑门电路

《电子技术基础与技能》教案-逻辑门电路教学目标:1. 了解逻辑门电路的基本概念和作用。

2. 掌握与门、或门、非门、异或门等逻辑门电路的原理和功能。

3. 学会使用逻辑门电路进行简单的逻辑运算和设计。

教学内容:一、逻辑门电路概述1. 逻辑门电路的定义2. 逻辑门电路的作用3. 逻辑门电路的分类二、与门电路1. 与门电路的原理2. 与门电路的符号3. 与门电路的真值表4. 与门电路的应用三、或门电路1. 或门电路的原理2. 或门电路的符号3. 或门电路的真值表4. 或门电路的应用四、非门电路1. 非门电路的原理2. 非门电路的符号3. 非门电路的真值表4. 非门电路的应用五、异或门电路1. 异或门电路的原理2. 异或门电路的符号3. 异或门电路的真值表4. 异或门电路的应用教学步骤:1. 引入逻辑门电路的概念,让学生了解逻辑门电路的基本作用和分类。

2. 讲解与门电路的原理、符号和真值表,并通过示例让学生了解与门电路的应用。

3. 讲解或门电路的原理、符号和真值表,并通过示例让学生了解或门电路的应用。

4. 讲解非门电路的原理、符号和真值表,并通过示例让学生了解非门电路的应用。

5. 讲解异或门电路的原理、符号和真值表,并通过示例让学生了解异或门电路的应用。

6. 进行课堂练习,让学生运用所学的逻辑门电路进行简单的逻辑运算和设计。

7. 进行课后作业布置,巩固学生对逻辑门电路的理解和应用。

教学评价:1. 学生能正确理解和应用与门、或门、非门、异或门等逻辑门电路。

2. 学生能进行简单的逻辑运算和设计。

3. 学生对逻辑门电路的应用场景有一定的了解。

《电子技术基础与技能》教案-逻辑门电路教学内容:六、逻辑门电路的组合1. 组合逻辑电路的定义2. 组合逻辑电路的符号3. 组合逻辑电路的真值表4. 组合逻辑电路的应用七、逻辑门电路的时序1. 时序逻辑电路的定义2. 时序逻辑电路的符号3. 时序逻辑电路的真值表4. 时序逻辑电路的应用八、逻辑门电路的触发器1. 触发器的定义2. 触发器的符号3. 触发器的真值表4. 触发器的应用九、逻辑门电路的应用案例1. 数字电路的设计2. 微处理器的基本组成3. 数字信号处理器的设计4. 数字通信系统中的应用2. 展望逻辑门电路的发展趋势3. 引导学生深入研究逻辑门电路的更多信息教学步骤:六、讲解组合逻辑电路的概念、符号和真值表,并通过示例让学生了解组合逻辑电路的应用。

《电子技术基础与技能》教案-逻辑门电路

《电子技术基础与技能》教案-逻辑门电路

一、教案基本信息教案名称:《电子技术基础与技能》教案-逻辑门电路课时安排:2课时(90分钟)教学目标:1. 让学生了解逻辑门电路的基本概念和特点。

2. 使学生掌握与门、或门、非门、异或门等常见逻辑门电路的工作原理和应用。

3. 培养学生分析电路图和设计简单逻辑门电路的能力。

教学重点:1. 逻辑门电路的基本概念和特点。

2. 常见逻辑门电路的工作原理和应用。

教学难点:1. 逻辑门电路的分析和设计。

教学准备:1. 实验室器材:面包板、电子元器件(如电阻、电容、晶体管等)。

2. 教学课件或黑板。

二、教学过程1. 导入新课通过提问方式引导学生回顾上一节课的内容,如数字电路的基本概念、电路符号等。

引入本节课的主题——逻辑门电路。

2. 知识讲解(1)逻辑门电路的基本概念和特点讲解逻辑门电路的定义、分类及特点。

强调逻辑门电路是数字电路的基础,具有重要的实际应用价值。

(2)常见逻辑门电路的工作原理和应用讲解与门、或门、非门、异或门等常见逻辑门电路的工作原理和真值表,以及它们在实际应用中的例子。

3. 课堂互动(1)提问环节在讲解过程中,穿插提问学生,检查他们对知识点的理解和掌握情况。

(2)讨论环节组织学生分组讨论,分析并设计一些简单的逻辑门电路,如编码器、译码器等。

4. 实践操作安排学生在实验室进行逻辑门电路的搭建和测试,巩固所学知识。

教师巡回指导,解答学生在操作过程中遇到的问题。

(2)作业布置布置一些有关逻辑门电路的课后练习,巩固所学知识。

三、课后反思教师在课后对自己的教学过程进行反思,分析教学效果,找出需要改进的地方,为下一节课的教学做好准备。

四、教学评价通过课堂提问、作业批改、实践操作等方式对学生进行评价,了解他们对逻辑门电路知识的掌握程度,为后续教学提供依据。

五、教学计划第1课时:逻辑门电路的基本概念和特点,常见逻辑门电路的工作原理和应用。

六、教学活动设计本节课采用“问题驱动”的教学方法,通过引导学生思考和解决问题,激发学生的学习兴趣和主动性。

《电子技术基础与技能》教案逻辑门电路

《电子技术基础与技能》教案逻辑门电路

《电子技术基础与技能》教案-逻辑门电路一、教学目标:1. 知识与技能:(1)理解逻辑门电路的基本概念和原理;(2)掌握与门、或门、非门、异或门等逻辑门电路的符号表示和功能;(3)学会使用逻辑门电路进行简单的逻辑运算。

2. 过程与方法:(1)通过实验和实例,培养学生的动手能力和观察能力;(2)通过小组讨论和问题解答,培养学生的合作能力和解决问题的能力。

3. 情感态度与价值观:(1)培养学生对电子技术的兴趣和好奇心;(2)培养学生勇于探索、积极思考的科学精神。

二、教学内容:1. 逻辑门电路的基本概念和原理2. 与门(AND gate)的符号表示和功能3. 或门(OR gate)的符号表示和功能4. 非门(NOT gate)的符号表示和功能5. 异或门(XOR gate)的符号表示和功能6. 逻辑门电路的应用实例三、教学重点与难点:1. 教学重点:(1)逻辑门电路的基本概念和原理;(2)与门、或门、非门、异或门等逻辑门电路的符号表示和功能;(3)逻辑门电路的应用实例。

2. 教学难点:(1)逻辑门电路的工作原理;(2)逻辑门电路的符号表示和功能;(3)逻辑门电路在实际应用中的组合和设计。

四、教学准备:1. 教学器材:(1)逻辑门电路实验板;(2)逻辑门电路实验器件(与门、或门、非门、异或门等);(3)信号发生器;(4)示波器。

2. 教学资源:(1)逻辑门电路相关教材和参考书;(2)逻辑门电路的课件和教学图片;(3)逻辑门电路的实验指导书。

五、教学过程:1. 导入:(1)通过简单的逻辑问题,引导学生思考逻辑运算的基本概念;(2)介绍逻辑门电路的基本概念和作用。

2. 讲解:(1)讲解逻辑门电路的基本原理和符号表示;(2)讲解与门、或门、非门、异或门等逻辑门电路的功能;(3)通过实例,展示逻辑门电路的应用。

3. 实验:(1)安排学生进行逻辑门电路实验,观察和记录实验现象;(2)引导学生通过实验验证逻辑门电路的功能;(3)引导学生分析实验结果,总结逻辑门电路的特点。

《电子技术基础与技能》教案静态工作点的测量

《电子技术基础与技能》教案静态工作点的测量

《电子技术基础与技能》教案-静态工作点的测量一、教学目标1. 知识与技能:(1)理解静态工作点的概念及其重要性;(2)掌握测量静态工作点的方法;(3)能够运用测量结果分析电路性能。

2. 过程与方法:(1)通过实验观察晶体管的输入输出特性;(2)运用仪器仪表进行静态工作点的测量;(3)分析测量数据,确定最佳静态工作点。

3. 情感态度与价值观:(1)培养学生的动手实践能力;(2)培养学生对电子技术的兴趣和好奇心;(3)培养学生严谨的科学态度。

二、教学内容1. 静态工作点的概念及其重要性2. 测量静态工作点的方法3. 测量实验的步骤与注意事项4. 晶体管输入输出特性曲线5. 最佳静态工作点的确定三、教学重点与难点1. 教学重点:(1)静态工作点的概念及其重要性;(2)测量静态工作点的方法;(3)最佳静态工作点的确定。

2. 教学难点:(1)晶体管输入输出特性曲线的理解;(2)测量数据的分析与处理。

四、教学方法1. 实验教学法:通过实验观察晶体管的输入输出特性,培养学生动手实践能力;2. 讲授法:讲解静态工作点的概念、测量方法及最佳静态工作点的确定;3. 讨论法:引导学生分析测量数据,培养学生严谨的科学态度。

五、教学准备1. 实验器材:晶体管、电路图、实验板、仪器仪表等;2. 教学资源:教材、实验指导书、教学课件等;3. 教学环境:实验室。

教案内容需根据实际教学情况进行调整和补充。

六、教学过程1. 导入:回顾上一节课的内容,引出静态工作点的概念,激发学生的学习兴趣。

2. 讲解:讲解静态工作点的概念及其重要性,阐述测量静态工作点的方法。

3. 实验演示:进行静态工作点的测量实验,引导学生观察晶体管的输入输出特性曲线。

4. 实践操作:学生分组进行实验,测量晶体管的静态工作点,并记录测量数据。

5. 数据分析:引导学生分析测量数据,确定最佳静态工作点。

6. 总结:对本节课的内容进行总结,强调静态工作点在电子技术中的应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《电子技术基础与技能》电子教案项目一二极管单向导电板的制作教案编号:01—01—01一、教学目标1、了解什么是半导体、P型半导体和N型半导体;2、了解PN结的形成过程及其特性;3、掌握二极管的符号、特性及特性曲线等;4、会用万用表判断二极管的质量。

二、重点难点重点:二极管的符号及单向导电特性。

难点:PN结的形成过程三、学情分析有关半导体、二极管等概念,学生第一次接触到,而且这些内容十分抽象难理解,所以学生学起来有一定困难。

但学生在初中阶段已经接触到了电阻、导体及绝缘体等相关内容,而半导体就是导电能力介于导体和绝缘体之间的物质,因此,教师要如此引入过渡,学生是容易接受的。

四、教学方法讲解法、观察法、图形演示法五、教具准备各种不同形状的二极管、幻灯片及幻灯机、实物投影仪等六、课时安排:2课时七、教学过程1、导入新课:大家在初中学习了电阻,电阻就是导体对电流的阻碍作用。

而导体就是能够导电的物质,如铁、铝、铜等金属;不能导电的物质就是绝缘体,如干木头、黑板等。

那么世界上有没有导电能力介于导体和绝缘体之间的物质呢?这就是今天我们要学习的内容——半导体2、新授阶段(1)出示投影(课本图1-1 二极管单向导电电路图)让生认识电路图,了解图中的各元器件。

并强调指出其中的二极管是电路中的关键元件,今天我们就来重点学习这种元件。

(2)先了解半导体、P型半导体和N型半导体以及PN结等。

1)半导体:由自然界的物质按导电性能的分类引出半导体。

半导体的最外层有4个价电子。

如硅和锗等。

半导体有光敏性、热敏性和掺杂性三种特性,特别是其掺杂性是形成半导体元件的重要基础。

2)P型半导体和N型半导体先介绍本征半导体,然后根据在本征半导体中掺入不同的杂质离子可形成两种半导体,即N型半导体和P型半导体。

(可结合投影出示本征半导体的原子排列图以及和掺入两种不同杂质时形成两种半导体的形成过程图)。

3)PN结:出示投影(课本图1-2 PN的结构示意图),简单从电子转移的角度介绍PN结的形成过程。

给生时间理解并自己动手画图记忆(3)二极管1)出示投影(课本图1-3 二极管的结构示意图及其符号)讲解二极管的定义、结构及其符号等给生时间理解并自己动手画图记忆2)实物投影展示各种不同形状的二极管外形,之后拿出实物让生观察,增强学生的感性意识。

3)二极管的特性曲线出示投影(课本图1-5 二极管的伏安特性曲线)讲解二极管特性曲线的定义、二极管的正向电压和反向电压等概念。

讲述二极管特性曲线的形成规律及其特点。

要让学生记住死区电压:对于硅管是0.5V,锗管是0.2V;导通电压:对于硅管是0.7V;对于锗管是0.3V。

给生时间理解并自己动手画图记忆4)二极管的种类及参数:师简单介绍3、课堂小结:(略)4、课堂练习:可用课后习题或自备随堂练习题5、布置作业:课后习题6、板书设计:(略)7、教学反思项目一二极管单向导电板的制作教案编号:02—01—02一、教学目标1、会连接二极管的单向导电实物图;2、会用二极管判断二极管的极性;3、通过实践进一步理解和掌握半导体和二极管等;4、提高学生的实践技能。

二、重点难点重点:二极管的单向导电实物图的安装。

难点:二极管质量的判别三、学情分析学生在上节课中已经学习了半导体、P型半导体、N型半导体、PN结以及二极管等知识,这就为本节课学习二极管的实验打下了基础。

由于该实验比较简单,而且实验现象明显,所以,学生只要能按电路正确接线,一定能会取得成功。

六、教学方法讲解法、观察法、图形演示法七、教具准备万用表、二极管、电源、幻灯片及幻灯机、实物投影仪等六、课时安排:2课时七、教学过程1、导入新课:前面大家已经学习了半导体及二极管的相关知识,提问:二极管的重要特性是什么?那么二极管的单向导电特性是怎么验证出来的呢?那么这节课我们就用实验来验证这个问题。

2、新授阶段(1)先让学生学习用万用表判别二极管的极性。

讲述用万用表判别二极管的具体步骤:第一,要将万用表拨至欧姆档并选择R×100或R×1K档;第二,调零欧姆调节器使指针指向0欧姆;第三,要对二极管反正测量两次(2)出示投影(课本图1-6 二极管的实物连接实验图)(3)学生分组实践1)分发元件及接线板,让学生认识元件。

2)根据电路图进行电路板的连接或焊接。

(4)学生接线、自检、师检查、通电实验。

结论:(师引导学生总结)二极管加正向电压时导电,加反向电压时截止,这就是二极的单向导电特性(5)教师评估打分3、课堂小结:(略)4、课堂练习:可用课后习题或自备随堂练习题5、布置作业:写实验报告6、板书设计:(略)7、教学反思项目二防火报警器的制作教案编号:03—02—01一、教学目标1、认识防火报警器的工作原理图;2、了解电路中所用到的元器件;3、认识晶体管,掌握它的符号、结构及特性;4、理解晶体管的放大原理和输入、输出特性曲线等二、重点难点重点:晶体管的符号及放大特性难点:晶体管特性曲线的形成过程三、学情分析前面学生已经学习了半导体、PN结及二极管等内容,这为学习本节课的内容打下了铺垫。

晶体管也是一种半导体元件,它与二极管的主要区别是内部有两个PN结,外面有三个引出电极,所以,学生很容易联想过渡。

晶体管是组成各种放大器的基础,如家用电器中的电视机、录音机和收音机等都含有放大器。

这样会激发学生强烈的好奇心去学习和掌握。

三、教学方法讲解法、观察法、图形演示法四、教具准备各种不同形状的晶体管、幻灯片及幻灯机、实物投影仪等五、课时安排:2课时六、教学过程1、导入新课:由前面学到的二极管引导学生复习半导体、N型半导体、P型半导体及PN结等。

提问二极管的特性、二极管的特性曲线及参数等。

然后自然过渡到另一种常用的半导体元件——晶体管。

2、新授阶段(1)出示投影(课本图2-1 防火报警器的原理图)让生认识电路图,了解图中的各元器件。

并强调指出其中的晶体管VT是整个放大电路的核心元件,今天我们就先重点来学习这种元件。

(2)了解晶体管的定义、结构、符号及外形图及种类出示投影(课本图2-2 晶体管的结构示意图),讲解其结构,然后让学生观察PNP和NPN的结构特点,并自己动手画图记忆(3)拿出几种不同形状的晶体管实物在实物投影仪上投影展示或直接让学生观察实物,增强学生的感性意识。

(4)晶体管放大原理投影出示(课本图2-5 晶体管各极上的电流分配关系)让学生观察电路图,并按照电路图连接实物电路。

然后让生观察在电阻改变时各个电流表的读数。

教师引导学生总结实验结论:1)电流分配关系I E=I B+I C且I E≈I C2)电流放大作用直流电流放大倍数β= I C/I B交流电流放大倍数β=△I C/△I B(5)晶体管的特性曲线教师首先给出输入特性曲线的定义,然后投影出示(课本图2-6 晶体管的输入特性曲线图)。

教师要从内部电子转移的观察简述曲线形成过程。

教师引导学生总结输入特性曲线的特点:A、输入特性曲线是非线性的,并随着U CE 的增大曲线向右移。

B、对于硅管:死区电压是0.5V,导通电压是0.7V;对于锗管:死区电压是0.1V,导通电压是0.3V。

教师给出输出特性曲线的定义,然后投影出示(课本图2-7 晶体管的输出特性曲线)。

教师要从内部电子转移的观察简述曲线形成过程。

教师讲解输出特性曲线中的三个区域及其特点。

即:截止区是指i B=0以下的区域;饱和区指虚线与纵轴之间的区域。

在此区域中晶体管的集电极电流I C不再随着基极电流I B的变化而变化;放大区指近乎平行线的区域。

晶体管在放大区具有恒流特性和放大作用。

给生时间理解并自己动手画图记忆。

3、课堂小结:(略)4、课堂练习:可用课后习题或自备随堂练习题5、布置作业:课后习题6、板书设计:(略)7、教学反思项目二防火报警器的制作教案编号:04—02—02一、教学目标1、能识读晶体管共发射极放大电路图;2、理解静态工作点并能进行简单计算;3、掌握晶体管单级放大器的工作原理;4、会分析放大电路的交流特性。

二、重点难点重点:晶体管的放大原理。

难点:晶体管的动态分析。

三、学情分析在前面学生已经学习了晶体管,掌握了晶体管的放大原理及特性曲线等,这为学习晶体管的放大电路打下了基础。

通过本节课的学习,学生能进一步理解晶体管的放大条件,知道放大电路的动态和静态问题。

通过学习放大电路的放大原理,学生会发现放大电路中的能量转换及动静态转换等。

原理分析比价复杂,教师要结合图形演示及公式推导慢慢分析。

三、教学方法讲解法、观察法、图形演示法四、教具准备幻灯片及幻灯机、实物投影仪等五、课时安排:2课时六、教学过程1、导入新课:学生前面已经学习了晶体管等相关内容,这为学习晶体管的放大电路打好了铺垫。

提问:晶体管的种类、结构、特性及放大原理等。

晶体管的主要用途是用来进行放大,那么由晶体管构成的放大电路是怎样的呢?这就是本节课我们要讨论的问题。

2、新授阶段(1)出示投影(课本图2-8 基本共发射极放大电路)师说出单级放大电路的定义,根据投影让生认识电路图,讲解电路中各元器件的名称及作用。

给生时间理解并自己动手画电路图加深记忆。

(2)静态及静态工作点教师给出静态的定义、结合电路图分析静态工作点的计算方法。

让生记忆静态工作点的计算公式,并且教师要结合课本中的例题让学生进一步理解和掌握。

(3)静态工作点的重要作用出示投影(课本图2-9 放大电路不设静态工作的情况)教师结合电路及波形图讲清放大器不设静态工作点时的缺陷,让生真正明白静态工作点的重要性。

(4)放大器的工作原理这是本节课的重点和难点。

教师要结合图2-8和图2-10仔细分析和推导。

最后得出的结论是:放大器具有放大和倒相作用。

给生时间理解并自己动手推导公式和画电路图加深记忆。

(5)放大器的交流性能分析教师要讲清放大器中的直流通路和交流通路。

然后(出示投影 课本图2-11 放大电路的交流性能测试图)简单介绍放大电路的几个重要参数:即输入电阻r i =i i I U 、输出电阻r o =R C 和电压放大倍数u A &=iU U &&O 等。

结合课本图2-12 讲解放大电路中静态工作点的稳定问题。

给生时间理解并自己动手推导公式和画电路图加深记忆。

3、课堂小结:(略)4、课堂练习:可用课后习题或自备随堂练习题5、布置作业:课后习题6、板书设计:(略)7、教学反思项目二 防火报警器的制作教案编号:05—02—03一、教学目标1、进一步熟悉万用表的使用;2、会用万用表识别晶体管的管脚;3、能根据电路图安装防火报警器的实物图;4、提高学生的观察和实际操作能力。

二、重点难点重点:安装防火报警器的实物图。

难点:用万用表识别晶体管的集电极。

三、学情分析通过上两节课的学习,学生已经掌握了晶体管及晶体管的放大电路等内容,这为学习用万用表测量晶体管和安装防火报警器电路打好了基础。

相关文档
最新文档
