基于ADS的功率放大器设计与仿真[图]

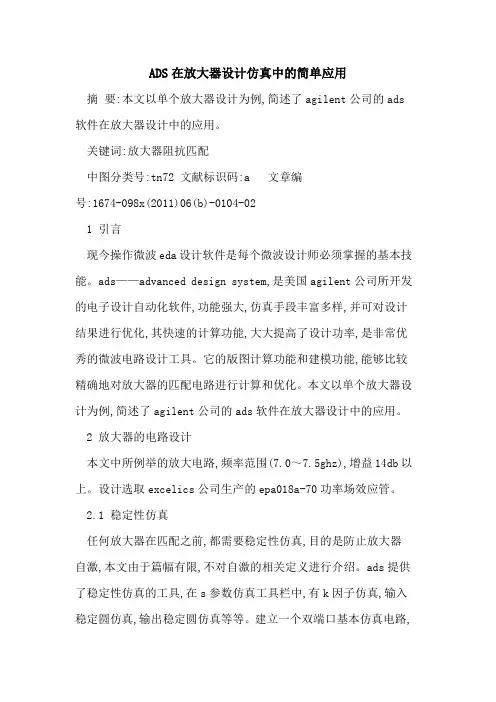

ADS在放大器设计仿真中简单应用
ADS在放大器设计仿真中的简单应用摘要:本文以单个放大器设计为例,简述了agilent公司的ads 软件在放大器设计中的应用。
关键词:放大器阻抗匹配中图分类号:tn72 文献标识码:a 文章编号:1674-098x(2011)06(b)-0104-021 引言现今操作微波eda设计软件是每个微波设计师必须掌握的基本技能。
ads——advanced design system,是美国agilent公司所开发的电子设计自动化软件,功能强大,仿真手段丰富多样,并可对设计结果进行优化,其快速的计算功能,大大提高了设计功率,是非常优秀的微波电路设计工具。
它的版图计算功能和建模功能,能够比较精确地对放大器的匹配电路进行计算和优化。
本文以单个放大器设计为例,简述了agilent公司的ads软件在放大器设计中的应用。
2 放大器的电路设计本文中所例举的放大电路,频率范围(7.0～7.5ghz),增益14db以上。
设计选取excelics公司生产的epa018a-70功率场效应管。
2.1 稳定性仿真任何放大器在匹配之前,都需要稳定性仿真,目的是防止放大器自激,本文由于篇幅有限,不对自激的相关定义进行介绍。
ads提供了稳定性仿真的工具,在s参数仿真工具栏中,有k因子仿真,输入稳定圆仿真,输出稳定圆仿真等等。
建立一个双端口基本仿真电路,对所需仿真的器件,调用其s参数,输入输出皆设定为50ω。
调用返回稳定系数的模块可以得到稳点系数,结果见表1。
由表1可知,仿真结果是在频带内k<1,放大管不稳定。
所以要在电路中加入稳定电路,让放大器变成稳定。
比较简单的方法是在输入电路中并联一个电阻和一个电容到地,能比较有效地改善稳定,但是会牺牲部分增益。
电阻和电容的值可以用优化来进行微调,加入稳定电路后使放大器在频带内稳定。
仿真的时候要注意因为在频率较高,把电阻电容焊接所需的焊盘加入仿真。
仿真结果见表2。
2.2 偏置电路一般砷化镓放大管多为正负电压分别为栅极和漏级供电,偏置电路可以采用四分之一波长的高阻线,配合1/4波长的扇形微带结构滤波。
基于ADS的基站功率放大器仿真实现[图]
![基于ADS的基站功率放大器仿真实现[图]](https://img.taocdn.com/s3/m/53f9973703768e9951e79b89680203d8cf2f6a68.png)
基于ADS的基站功率放大器仿真实现[图]摘要：为了加快功率放大器的设计并降低网络运营成本提高网络质量，文中在详细分析基站功率放大器技术要求的基础上，主要论述了基站功率放大器的设计参数和仿真过程，提出了一种利用ADS 软件进行功放仿真和设计的方法。
利用该方法对中心频率为1960MHz 基站功放的功率增益、功率附加效率、三阶互调等参数进行了仿真和设计，同时和测试结果进行了比较。
结果表明利用该方法设计基站功放是可行的。
1 引言随着功放技术、基带处理技术与射频拉远等技术的重大突破，基站性能大幅度提高，现已经进入了新一代3G 基站时代。
移动网络在实际使用过程中，由于地形环境的影响很多基站并未达到预期的效果。
为了改善网络覆盖，通常有三种方法：①添加基站，覆盖盲区；②增设直放站，延伸并扩大原基站信号，以增强信号覆盖；③在原有的网络设备基础上，通过提高基站的发射功率扩大覆盖范围。
基站功放就是一种通过提升基站发射功率来优化网络覆盖的解决方案。
加装基站功放后，基站输出功率、有效覆盖面积增加，因此覆盖一定区域的基站数量可以减少。
文中就是在这种背景要求下，以飞思卡尔半导体的LDMOS 晶体管-MRF6S19060N 为例，在ADS 环境下仿真设计了一个应用在1930 ~ 1990MHz 基站的功率放大器。
基站功放属于大信号放大器，输入功率和可控衰减范围大、三阶交调抑制比要求高等都是基站功放设计的难点。
文中针对以上问题提出了单双音信号分别输入的仿真方法并给出了设计步骤，最后和测试结果进行了比较。
仿真结果与测试结果的一致性说明了仿真的有效性。
2 基站功率放大器的技术要求作为优化网络信号覆盖的一种解决方案，基站功率放大器（加塔顶放大器）具有较高的实用价值。
基站功放作为基站射频信号的输出必须保证其输出信号满足移动通信系统的技术规范对空中射频信号的所有技术要求。
主要有以下几个方面的要求：（1）输出功率。
输出功率应符合通信系统基站发射功率等级要求。
基于ADS高效率微波功率放大器设计
Ｖ０ ．０ １２
电 子 设 计 工 程
Ｅｌｃ ｒ ｎ ｃ Ｄｅ ｉｎ Ｅｎ ｉ ｅ ｒｎ ｅ ｔｏ ｉ ｓｇ ｇｎ ｅ ｉ ｇ
２１ ０ ２年 １ ０月
Ｏｃ ． ０１ ｔ２ ２
Ｎｏ２０ ．
基才 Ａ Ｓ高效率微波功率放 大器设计 Ｄ
胡 小 军
（ 电子 科 技 大 学 四川 成 都 ６ ０ ５ ） １０ ４ 摘 要 ： 于 Ａ Ｓ软 件 ， 取 合 适 的 静 态 直 流 工作 点 ， 用 负 载 牵 引 法 得 到 Ｌ ＭＯ 基 Ｄ 选 采 Ｄ Ｓ晶体 管 Ｂ Ｆ Ｇ ２ １ ０的输 出和 输 放 大 器设 计 。 按 上 述 确 定 好 的最 佳 静 态 直 流 工 作 点 设 置 好 电 路 ， 后 然 基 于 Ａ Ｓ软 件 中 Ｌ ａ — ｕｌＰ Ｅ对 该 偏 置 好 Ｂ Ｆ Ｇ ２ ｌ０ Ｄ ｏｄ Ｐ ｌ Ａ — Ｌ７ ２Ｌ３
Ｄｅ ｉ ｎ ｏ ｉ ｈ ｅ ｅ ｔｖ ｃ ｏ ｖ ｏ ｒ ａ ｐ ｉ ｅ ａ ｅ ｏ ｓｇ ｆｈ ｇ ｆ ｃ ｉ ｅ ｍｉ ｒ ｗａ ｅ ｐ ｗｅ ｍ ｌｆ ｒ ｂ ｓ ｄ ｎ ＡＤＳ ｓ ｆｗａ ｅ ｉ ｏ ｔ ｒ
ＨＵＸ ａ￣ ｎ ｉｏ ｕ
（ ｎ ｅｓｙｏ ｌ ｔ ｎｃ ｃ ｎ ｅａｄＴｃ ｎｌ ｙｏ Ｃ ｉａ Ｃ ｅ ｇ ｕ６ ０ ５ ， ｈｎ ） Ｕ ｉ ｒｉ ｅ ｒ ｉ Ｓ ｉ ｃ ｎ ｅｈ ｏ ｇ ｈｎ ，ｈ ｎｄ １０ ４ Ｃ ｉａ ｖ ｔ ｆＥ ｃ ｏ ｅ ｏ ｆ
Ｃ＝ Ｆ ：４０
Ｐ Ｅ，对该 偏 置 好 的 电 路 模 型 进 行 负 载 牵 引 的 最佳 输 入 出阻 Ａ
Ｌ＝７ｍｍ １
ＬＩ ＝ Ｓｍｍ
图 ２ 输 出 匹 配 网 络 仿 真 原 理 图
《2024年基于ADS的射频功率放大器设计与仿真》范文
《基于ADS的射频功率放大器设计与仿真》篇一一、引言射频功率放大器（RF Power Amplifier，简称RPA）是无线通信系统中的关键部件，广泛应用于手机、电视、卫星通信等无线通信领域。
因此，设计和仿真射频功率放大器是无线通信技术领域的重要研究内容。
本文将介绍基于ADS（Advanced Design System）的射频功率放大器设计与仿真过程，以期为相关研究提供参考。
二、设计目标与要求在设计射频功率放大器时，需要明确设计目标与要求。
首先，根据应用场景和系统需求，确定射频功率放大器的频段、输出功率、增益、效率等关键指标。
其次，考虑到射频功率放大器的工作环境，需要具备良好的稳定性和可靠性。
最后，在满足性能要求的前提下，还需考虑成本、体积等因素。
三、ADS软件介绍ADS是一款功能强大的电子设计自动化软件，广泛应用于射频、微波和毫米波电路的设计与仿真。
在射频功率放大器的设计与仿真过程中，ADS提供了丰富的电路元件模型、仿真算法和优化工具，可有效提高设计效率和仿真精度。
四、射频功率放大器设计与仿真1. 电路拓扑结构设计根据设计要求，选择合适的电路拓扑结构。
常见的射频功率放大器电路拓扑结构包括共源极、共栅极、推挽式等。
在ADS中，可以建立相应的电路模型，对不同拓扑结构进行仿真与比较，以确定最优的电路拓扑结构。
2. 元件参数选择与优化在确定了电路拓扑结构后，需要选择合适的元件参数。
这些参数包括晶体管、电容、电感、电阻等元件的数值。
在ADS中，可以通过仿真实验，对元件参数进行优化，以获得最佳的电路性能。
3. 仿真与分析利用ADS的仿真功能，对设计的射频功率放大器进行仿真与分析。
通过观察仿真结果，分析电路的性能指标，如增益、输出功率、效率、稳定性等。
根据仿真结果，对电路进行进一步的优化和调整。
五、实验结果与讨论在完成射频功率放大器的设计与仿真后，需要进行实验验证。
通过实际测试，对比仿真结果与实验结果，分析误差原因。

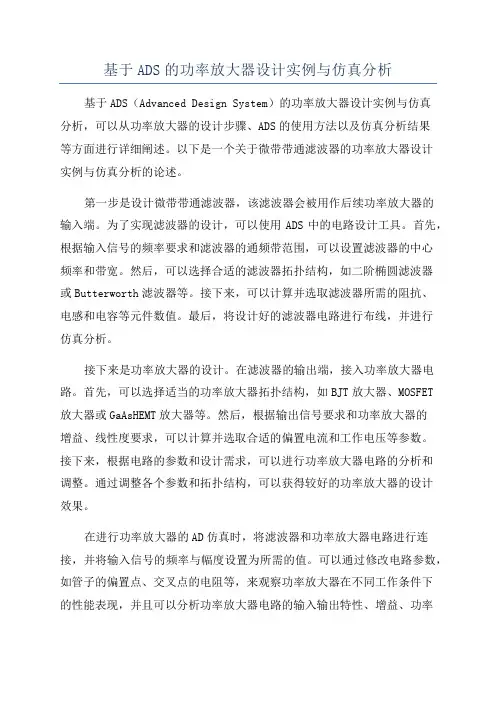

基于ADS的功率放大器设计实例与仿真分析
基于ADS的功率放大器设计实例与仿真分析基于ADS（Advanced Design System）的功率放大器设计实例与仿真分析，可以从功率放大器的设计步骤、ADS的使用方法以及仿真分析结果等方面进行详细阐述。
以下是一个关于微带带通滤波器的功率放大器设计实例与仿真分析的论述。
第一步是设计微带带通滤波器，该滤波器会被用作后续功率放大器的输入端。
为了实现滤波器的设计，可以使用ADS中的电路设计工具。
首先，根据输入信号的频率要求和滤波器的通频带范围，可以设置滤波器的中心频率和带宽。
然后，可以选择合适的滤波器拓扑结构，如二阶椭圆滤波器或Butterworth滤波器等。
接下来，可以计算并选取滤波器所需的阻抗、电感和电容等元件数值。
最后，将设计好的滤波器电路进行布线，并进行仿真分析。
接下来是功率放大器的设计。
在滤波器的输出端，接入功率放大器电路。
首先，可以选择适当的功率放大器拓扑结构，如BJT放大器、MOSFET放大器或GaAsHEMT放大器等。
然后，根据输出信号要求和功率放大器的增益、线性度要求，可以计算并选取合适的偏置电流和工作电压等参数。
接下来，根据电路的参数和设计需求，可以进行功率放大器电路的分析和调整。
通过调整各个参数和拓扑结构，可以获得较好的功率放大器的设计效果。
在进行功率放大器的AD仿真时，将滤波器和功率放大器电路进行连接，并将输入信号的频率与幅度设置为所需的值。
可以通过修改电路参数，如管子的偏置点、交叉点的电阻等，来观察功率放大器在不同工作条件下的性能表现，并且可以分析功率放大器电路的输入输出特性、增益、功率效率等指标。
如果发现电路存在问题或者不满足设计需求，可以通过改变电路的参数、调整滤波器的结构等方式进行优化，再次进行仿真分析。
最后，根据仿真结果，可以对功率放大器进行性能评估和分析。
通过比较仿真结果与设计要求，可以判断设计的功率放大器是否满足预期的性能指标。
如果仿真结果不理想，可以进行参数调整、电路优化等方法来改善电路性能。
基于ADS的功率放大器设计实例与仿真分析
基于ADS的功率放大器设计实例与仿真分析功率放大器是一种常见的电子设备，用于放大低功率信号到较高功率输出。
在本文中，我们将基于ADS软件对功率放大器进行设计实例和仿真分析。
设计目标：设计一个用于射频信号放大的功率放大器。
设计的功率放大器需要满足以下要求：1.工作频率范围在1GHz到2GHz之间；2.输出功率为10W，并保持高线性度。
设计流程：1.选择合适的功率放大器类型；2.搭建电路设计原型；3.仿真分析电路的性能；4.优化设计以满足要求；5.制备和测试原型电路。
选择功率放大器类型：功率放大器有多种类型，包括B级、C级和D级。
根据设计要求，我们选择D级功率放大器，因为它能够提供较高的效率和较好的线性特性。
搭建电路设计原型：使用ADS软件搭建功率放大器电路原型。
我们选择HEMT晶体管作为放大器的活性器件，并添加适当的匹配电路，并进行偏置设计。
电路包括输入匹配网络、输出匹配网络和偏置电路。
输入匹配网络用于将输入端口与源混频器或射频信号源匹配，输出匹配网络用于将输出端口与负载匹配，偏置电路用于为晶体管提供合适的工作偏置。
仿真分析电路性能：使用ADS软件进行电路的射频参数仿真。
通过检查电路的S参数和功率输出特性，可以评估电路的性能。
确认电路在给定频率范围内具有良好的回波损耗和传输系数，并且能够提供满足要求的输出功率。
优化设计：基于仿真结果，对电路进行优化设计以满足要求。
这可能涉及调整匹配电路的元件值和尺寸以提高回波损耗，以及调整偏置电路以提供更好的工作点。
制备和测试原型电路：基于优化设计的结果，制备并测试原型电路。
在测试中，记录电路的实际性能，如功率输出、功率增益和效率，并与仿真结果进行比较。
如果实际性能与设计要求相符，那么原型电路可以被认为是成功的。
通过以上设计流程，我们能够设计和优化出满足要求的功率放大器电路。
通过ADS软件的仿真和实验测试，我们可以验证电路的性能，并作出进一步的改进。
这种设计过程可以应用于其他功率放大器的设计，以满足不同的需求和应用场景。
基于ADS微波功率放大器设计与仿真
本文通过 设计一个 应用在 ＷＣ Ｍ Ｄ Ａ基站 中的末级 功率放 大
器 ， Ａ Ｓ环境 下演 示 了如 何利 用负 载牵 引和 源牵 引相结 在 Ｄ 合方法 ， 在功率放大器输入输出匹配 网络 的设 计过程 中去解 决功率放大器 的这个 设计 难点 。并对 设计完 成 的功 率放
（ ｃｏｌ ｆ ｌｃ ｃ ｎ ｆｒ ａ ｏ ｎｉｅｒ ｇ ｉｏｉｇ ｅｈ ｉ ｌ ｎ ｅｓｙ ｕｕａ ｉ ｎｎ ２ １５ Ｃ ｉ ） Ｓｈｏ ｏ Ｅｅｔ ｓａｄＩ ｏｍ ｔ ｎＥ ｇ ｅ ｎ ，Ｌａｎｎ ｃ ｎ ａ Ｕ ｉ ｒｉ ，Ｈ ｌｄｏＬ ｏ ｉ １５０ ， ｈｎ ｉ ｒ ｎ ｉ ｎ ｉ Ｔ ｃ ｖ ｔ ａ ｇ ａ
路。从仿真结果可 以得出 Ｐ Ａ的输出功率和效率都满 足设计要求 ， 证明方法能够很好地解决输 出功率和效率的折中问题 ， 对 Ｐ Ａ的设计 有着重要 的参考价值 。 关键词 ： 功率放大器 ； 输出功率 ； 功率附加效率 ； 驻波 比
中 图分 类 号 ：Ｎ ２ Ｔ ７２ 文 献 标 识 码 ： Ｂ
ａ ｃ ｅ ｕ ｒ ｍｅ ｔｏ ｅ ｓ ｅ ｉ ｅ Ａ ，Ｓ ｉ ｔ ｏ ａ ｏ ｖ ｈｓ ｐ ｏ ｌｍ ｃ ｅ ｔｒ ｎ ａ ｎ ｉ ｏｔ ｔ ｅｅ — ｎ ｅｒｑ ｉ ｅ ｎ ｆｔ ｐ ｃｆ ｄ Ｐ ｈ ｉ Ｏｔ ｓｍｅ ｈ ｄ ｃ ｎ ｓ ｌｅ ｔ ｉ ｒ ｂｅ ｍｕ ｈ ｂ ｔ ，ａ ｄ ｈ ｓａ ｈ ｅ ｍｐ ｒ ｆｒ ｎ ａ ｒ
ｏ ｔｕ ｔ ｈ ｎ ｅｗｏ ｋ ｏ Ａ． Ｂ ｉ ｌｔ ｇ ｔ ｅ ｏ ｔ ｕ ｏ ｅ ，ｐ ｗ ｒａ ｄ ｄ ｅ ｃｅ ｃ ，ｐ ｗｅ ａ ｎ ｎ ｕ ｄ ｏ ｔ ｕｐ ｔ ｍａｃ ｉ ｇ ｎ ｔ ｒ ｆ Ｐ ｙｓ ｍｕａ ｉ ｈ ｕｐ ｔｐ ｗ ｒ ｏ ｅ ｄ ｅ ｆ ｉｎ ｙ ｏ ｒｇ ｉ ，ｉｐ ｔ ｎ ｉ ｎ ａ ｕ— ｐ ｔ ｔｎ ｉｇ ｗａ ｅ ｒ ｔ ｆ Ａ ｗ ｔ ｅ ｔ ｅ ｕ ｎ ｙ０２ ４ ｕ ａ ｄ ｎ ｖ ａｉ ｏ Ｐ ｉ ａ ｅ ｎ ｒ ｆ ｑ ｅ ｃ １ １ ０ ＭＨｚ ｈ ｒ ｓ ｎｅ ｔ ｏ ｓｐ ｏ ｅ ｓ ｏ ｈ ｅｒ ，ｔｅ ｐ ｅ ｅ ｔｄ ｍｅｈ ｄ ｉ ｒ ｖ ｄ，ａ ｄ ｔｅ ｆ ａ ｉ ｎ ｈ ｎ ｃｒ ｉｌ － ｃ ｉ ｉ ｒｖ ｄ ｄ ｔ ｅ ｌ ｅｏ ｈ ｓｃ ｌ．Ｔ ｅ ｒ ｓ ｌ ｈ ｗ ｔ ａ ｏ ｕｐ ｔ ｗ ｒａ ｄ ｅ ｃｅ ｃ ａ ｅ ｅ ｐ ｒ ｒ ｕ ｔ ｓｐ ｏ ｉ ｅ ｏ ｒ ａｉ ｎ ｐ ｙ ｉａｓ ｈ ｅ ｕ ｔ ｓ ｏ ｈ ｔｂ ｔ ｏ ｔ ｕ ｚ ｓ ｈ ｏ ｐ ｅ ｎ ｆ ｉ ｎ ｙ ｃ ｎ ｍｅ ｔ ｈ ｅ ｆ ｍ— ｉ ｔ ｏ
《2024年基于ADS的射频功率放大器设计与仿真》范文
《基于ADS的射频功率放大器设计与仿真》篇一一、引言随着无线通信技术的不断发展，射频功率放大器（RF Power Amplifier, 简称PA）作为无线通信系统中的关键组件，其性能的优劣直接影响到整个系统的性能。
因此，设计一款高性能的射频功率放大器显得尤为重要。
本文将介绍一种基于ADS（Advanced Design System）的射频功率放大器设计与仿真方法，以期为相关领域的研究者提供一定的参考。
二、射频功率放大器设计基础射频功率放大器设计涉及到的基本原理包括功率放大器的类型、工作原理、性能指标等。
在设计中，需要考虑到功率放大器的线性度、效率、稳定性以及可靠性等因素。
常见的功率放大器类型包括A类、B类、AB类以及D类等，不同类型具有不同的优缺点，需要根据具体应用场景进行选择。
三、ADS软件在射频功率放大器设计中的应用ADS是一款功能强大的电子设计自动化软件，广泛应用于射频电路、微波电路以及高速数字电路的设计与仿真。
在射频功率放大器设计中，ADS可以帮助我们完成电路原理图的设计、仿真分析以及版图绘制等工作。
通过ADS软件，我们可以快速地建立功率放大器的电路模型，并进行仿真分析，以验证设计的正确性和可行性。
四、基于ADS的射频功率放大器设计与仿真流程1. 确定设计指标：根据应用需求，确定射频功率放大器的设计指标，如工作频率、输出功率、增益、效率等。
2. 电路原理图设计：利用ADS软件，根据设计指标进行电路原理图的设计。
包括选择合适的晶体管、电容、电感等元件，并确定其参数值。
3. 仿真分析：对设计的电路原理图进行仿真分析，包括直流扫描、交流小信号分析以及大信号分析等。
通过仿真分析，我们可以得到功率放大器的性能参数，如增益、效率、谐波失真等。
4. 版图绘制与优化：根据仿真结果，对电路原理图进行版图绘制。
在版图绘制过程中，需要考虑元件的布局、走线等因素，以减小寄生效应对电路性能的影响。
同时，还需要对版图进行优化，以提高电路的性能。
基于ADS的射频功率放大器设计与仿真
基于ADS的射频功率放大器设计与仿真基于ADS的射频功率放大器设计与仿真射频功率放大器（RFPA）是射频系统中关键的组成部分，其作用是将低功率的射频信号放大到足够的功率水平，以便驱动天线发射信号。
在无线通信、雷达、卫星通信等领域，射频功率放大器的设计和性能优化对于系统性能至关重要。
近年来，射频功率放大器的设计与仿真已成为研究的热点之一。
在这个领域中，ADS（Advanced Design System）成为了广泛使用的设计工具之一。
ADS是一款由美国Keysight Technologies公司推出的集成电路设计软件，其强大的射频仿真功能和友好的用户界面使其成为射频电路设计工程师的首选工具。
射频功率放大器的设计流程可以分为以下几个步骤：电路拓扑设计、参数选择、元件选型、仿真与优化。
在电路拓扑设计阶段，根据系统需求和设计目标选择适当的电路结构，常见的结构包括共射结构、共基结构、共集结构等。
参数选择是根据系统要求选择电路参数，如工作频率、增益、输出功率等，这些参数直接影响到电路性能。
元件选型是根据参数选择的结果来选取合适的射频元件，如二极管、电感器、电容器等。
仿真与优化是使用ADS进行电路性能仿真和优化，分析电路的增益、功率、效率等性能指标，并进行相应的调整和优化，以满足设计要求。
在ADS软件中，可以通过搭建电路原理图来进行射频功率放大器的仿真。
首先，根据电路拓扑设计阶段的结果，使用ADS的元件库选取合适的射频元件，并将其拖拽到电路原理图中。
然后，调整元件的参数和连接方式，搭建出完整的放大电路。
接下来，设置仿真参数，如工作频率、输入功率等，并运行仿真。
此时，ADS会根据电路拓扑和元件参数进行电磁仿真，计算电路的增益、功率、效率等性能指标。
根据仿真结果，可以对电路进行调整和优化，以达到设计要求。
除了仿真功能之外，ADS还提供了许多其他有用的工具。
例如，可以使用ADS的优化器来自动调整电路的参数，以实现最佳的性能。
基于ADS的功率放大器设计与仿真
基于ADS的功率放大器设计与仿真功率放大器是无线通信系统中的重要部件，其主要功能是将低功率输入信号放大到较高的功率水平，以便驱动天线向外辐射信号。
在设计和仿真功率放大器时，常常使用Advanced Design System（ADS）这样的工具来辅助完成。
首先，在设计功率放大器之前，需要明确设计需求，例如输出功率、增益、带宽等。
接下来，可以采用ADS软件进行设计和仿真。
首先，在ADS中创建新的电路设计项目，并添加所需器件模型。
然后，在设计环境中绘制电路原理图，并选择合适的仿真器来进行仿真。
在设计功率放大器时，可以选择不同类型的放大器电路，例如B类放大器、C类放大器或E类放大器等。
这里我们以B类功率放大器为例进行设计与仿真。
首先，绘制B类功率放大器的电路原理图。
B类功率放大器由两个互补的晶体管组成，一个用于正半周，一个用于负半周。
输入信号经过耦合电容连接到晶体管的基极，晶体管的集电极通过电感连接到电源电压。
接下来，实施仿真。
首先配置仿真器参数，例如仿真频率范围、步进等。
然后，通过添加分析指令来指定仿真的类型。
例如，可以进行直流工作点仿真，以确定各个器件的电流和电压工作状态；还可以进行交流仿真，以评估功率放大器的增益、带宽等性能参数。
完成仿真后，可以对仿真结果进行分析和优化。
例如，可以通过改变电路元件参数来优化放大器的增益和带宽；也可以通过添加补偿电路来提高放大器的线性度等。
最后，完成设计和仿真后，可以通过ADS软件输出电路的性能图表，例如功率增益图、输入输出特性图等。
同时，还可以将设计结果导出到其他软件或硬件平台进行进一步验证和实现。
总结起来，基于ADS的功率放大器设计与仿真是一项复杂的工作，但借助ADS软件的强大功能，可以提高设计和仿真的效率，从而实现高性能的功率放大器设计。
《2024年基于ADS的射频功率放大器设计与仿真》范文
《基于ADS的射频功率放大器设计与仿真》篇一一、引言射频功率放大器（RF Power Amplifier，简称RFPA）是现代无线通信系统中的关键部件之一。
设计一款性能优异的射频功率放大器对提升整个通信系统的性能具有重大意义。
本文以ADS （Advanced Design System）软件为平台，对射频功率放大器进行设计与仿真，旨在为实际产品开发提供理论依据和设计指导。
二、设计目标与要求在设计射频功率放大器时，我们主要关注以下几个方面的性能指标：增益、输出功率、效率、线性度以及稳定性。
根据实际需求，我们设定了以下设计目标：1. 增益：在所需频段内，保持较高的功率增益；2. 输出功率：满足实际应用中对输出功率的需求；3. 效率：提高功率附加效率（PAE），以降低能耗；4. 线性度：在保证增益的同时，尽可能减小失真，提高线性度；5. 稳定性：确保放大器在宽频带内稳定工作。
三、设计思路与原理在ADS软件中，我们采用微波晶体管作为功率放大的核心器件。
根据其工作原理和实际需求，设计思路如下：1. 选择合适的晶体管：根据设计目标和应用需求，选择具有高功率、高效率和高线性度的晶体管；2. 设计电路拓扑结构：根据晶体管的特性，设计合适的电路拓扑结构，如共源、共栅等；3. 优化匹配网络：通过优化输入输出匹配网络，提高放大器的增益、效率以及线性度；4. 仿真验证：利用ADS软件进行仿真验证，对设计结果进行评估和优化。
四、具体设计与仿真1. 晶体管选择与电路拓扑设计根据设计目标和应用需求，我们选择了某型号的微波晶体管作为功率放大的核心器件。
根据其特性，我们设计了共源结构的电路拓扑。
2. 匹配网络设计与优化为了获得高增益、高效率和良好的线性度，我们设计了输入输出匹配网络。
通过优化匹配网络的元件参数，使得晶体管在所需频段内具有最佳的匹配性能。
同时，我们还采用了负载牵引技术，进一步优化了输出匹配网络。
3. 仿真验证与结果分析利用ADS软件进行仿真验证，我们将设计好的电路模型导入ADS中，设置仿真参数和条件。
用ADS进行功率放大器仿真设计
要求输入阻抗值 Z S = 1. 331+ j 13. 915
50 匹配。电路的匹配方法类似输出匹配方法 , 仍 用 ADS 仿真软件中的 Sm it h 圆图进行匹配 , 输入匹 配电路的电路图如图 7。
3
图 7 输入匹配电路
结束语
将输入匹配电路加接入主电路后 S 11 的测量结 果在 2. 4GHz 频率处为 - 34. 6dB 。匹配完成后的整 个电路图如图 8 所示。
要对功率放大器进行稳定性分析和设计。 放大器的 稳定性是放大 器设计中需要考虑的非 常重要的因 素 , 它一般取决于晶体管的 S 参数和置端条件。 功 率放大器稳定性可以根据稳定因子来判定, 一个管 子绝对稳定的条件是:
图2 直流工作点的扫描结果
1 - | S 11 | - | S 22 | + | D | K = > 1 2 | S 11 S 12 | | S 11 | 2 < 1 - | S 12 S 21 | | S 22 | < 1 - | S 12 S 21 | 其中 D = S 11 S 22 - S 12 S 21 K 称为稳定性判别系数, K 大于 1 才能保证放 大器是绝对稳定的。 对图 3 所示电路进行稳定性仿真。 由仿真结果 得到在 2. 4 G H z 的稳定性系数 K 为 0. 959 , 即小于 1。 为了在一定的频率范围内达到无条件稳定, 把一 个 50 欧姆电阻和四分之一波长短路线组合的串联
匹配网络。 而匹配阻抗不能像小信号放大器设计那 样使用 S 参数来计算[ 5] 。 因为这些参数是在小信号 条件下获得的, 只适应于小信号放大器电路设计。 对 于功率放大器的匹配阻抗 , 可使用负载迁移法。 负载 迁移法其原理就是放大器在大信号电平激励下 , 通 过连续改变负载测试输出功率 , 然后在 Smith 阻抗 圆图 上画出 等功率和 等增益曲 线。 本文 用 Agilent ADS 仿真实 现负载牵引 测试来完 成 ne6510179 在
基于ADS的射频功率放大器设计与仿真
基于ADS的射频功率放大器设计与仿真近年来，射频功率放大器在通信领域中起着至关重要的作用。
射频功率放大器被广泛应用于无线通信系统中，其主要功能是将输入的微弱射频信号放大至足够大的功率以便进行传输。
因此，射频功率放大器的设计和仿真成为了研究者和工程师们的热点。
本文将介绍的方法和步骤。
首先，我们需要了解射频功率放大器的基本工作原理。
射频功率放大器主要由晶体管、电感、电容等元件组成。
它的核心部分是晶体管，其工作在高频射频信号下将电能转化为功率。
因此，在设计射频功率放大器时，选择合适的晶体管是非常重要的。
在ADS软件中，我们首先需要建立射频功率放大器的电路模型。
在设计射频功率放大器的电路模型时，需要考虑到输入输出的阻抗匹配问题，以及功率放大器的增益和功率输出等参数。
通过建立电路模型，我们可以方便地进行后续的仿真和优化。
接下来，需要对射频功率放大器进行仿真。
仿真的目的是验证设计的电路模型，并对其性能进行评估。
在进行仿真时，可以通过改变晶体管的工作偏置和输入功率等参数，来观察射频功率放大器的性能指标的变化。
同时，还可以通过仿真结果来优化射频功率放大器的设计。
在仿真过程中，我们可以通过ADS软件中的工具和指标来评估射频功率放大器的性能。
例如，可以通过观察S参数曲线来评估射频功率放大器在不同频率下的增益和阻抗匹配情况。
同时，还可以通过观察输出功率和功率增益等指标来评估射频功率放大器的性能。
在完成射频功率放大器的仿真后，还可以利用优化算法对电路模型进行优化。
通过优化算法，可以根据设计要求和目标来调整模型的参数，以获得更好的射频功率放大器性能。
例如，可以通过优化算法来提高射频功率放大器的增益、带宽或者稳定性。
总结起来，是一个重要的研究方向。
通过合理选择晶体管和建立准确的电路模型，可以设计出满足通信系统需求的射频功率放大器。
通过仿真和优化，可以验证射频功率放大器的性能，并对设计进行改进。
相信在未来的研究和发展中，会进一步完善并得到广泛应用综上所述，是一项重要的研究工作。
基于ADS的功率放大器设计与仿真
基于ADS的功率放大器设计与仿真功率放大器是无线通信系统中重要的组成部分，它在信号传输中起到放大信号功率的作用。
因此，功率放大器的设计与仿真对于无线通信系统的性能至关重要。
本文将基于ADS软件对功率放大器进行设计与仿真，并详细介绍整个过程。
首先，根据需求和设计要求确定功率放大器的工作频率、增益、输出功率等参数。
然后，选择合适的功率放大器拓扑结构。
常见的功率放大器拓扑结构包括共源极、共栅极和共集极。
接下来，利用ADS软件进行功率放大器的设计。
首先，建立电路原理图，包括功率放大器的输入、输出端口、电源、信号源等。
然后，选择合适的器件模型，根据功率放大器的工作频率选择合适的三极管或场效应管模型。
根据电路原理图和器件模型，确定各个元件的参数，如电容、电感、电阻等。
在确定了电路原理图和器件模型后，进行电路仿真。
利用ADS软件的仿真工具，可以对功率放大器的性能进行仿真分析。
首先，进行直流仿真，检查功率放大器的偏置电流、电压是否正常。
然后，进行交流仿真，分析功率放大器的增益、带宽、稳定性等性能指标。
如果发现性能指标不满足需求，可以进行参数优化，调整电路中的元件参数。
除了电路仿真之外，还可以进行功率放大器的电磁仿真。
利用ADS软件的电磁仿真工具，可以分析功率放大器中的电磁场分布、功耗等情况。
通过电磁仿真，可以更好地理解功率放大器的性能，并进一步优化设计。
最后，在功率放大器的设计与仿真完成后，可以进行实际的电路布局与PCB设计。
根据仿真结果，合理布局电路元件，尽量减小电路中的电磁干扰。
根据PCB设计原则，布线电路，保证信号的传输质量。
完成PCB设计后，可以制作实际样机，并通过测试验证设计与仿真结果。
综上所述，基于ADS的功率放大器设计与仿真包括建立电路原理图、选择器件模型、进行电路仿真和电磁仿真等过程。
通过这些步骤，可以有效地设计和优化功率放大器的性能，提高无线通信系统的性能。
基于ADS平台不对称Doherty功率放大器的仿真设计
Ｖ０． ９ １１
Ｎｏ １１ ．
电 子 设 计 工 程
Ｅ ｅ ｔｏ ｉ ｓ ｎ Ｅ ｇ ｎ ｅ ｉ ｇ ｌ ｃ ｒ ｎ ｃ Ｄｅ ｉ ｎ ｉ ｅ ｒｎ ｇ
２ １ 年 ６月 ０１
Ｊｎ平台不对称 Ｄ ｈｒｙ Ｄ ｏ ｅｔ 功率放大器的仿真设计
（ｃ ｏｌｆＩ ｏｍ ｔ ｎＳ ｉ ｃ ｎ ｅｈｏｏｙ Ｘａ ｅ ｎ ｅ ｉ， ｉ ｅ ６ ０ ８ Ｃ ｉ ） Ｓｈ ｏ ｏ ｎ ｒａｉ ｃ ｎｅａｄ Ｔｃｎ ｌ ， ｉ ｎＵ ｉ ｒｔ Ｘａ ｎ３ １０， ｈｎ ｆ ｏ ｅ ｇ ｍ ｖ ｓｙ ｍ ａ
Ａｂ ｔ ａ ｔ Ａ ｎ ｖ ｎ ｐ ｗｅ ｒｖ ｓ ｍｍｅ ｒ ｈ ｒｙ ｐ ｗｅ ｍｐ ｉ ｅ ｓｄ ｓｇ ａ ， ｏ ｉ ｒ ｖ ｆ ｃｅ ｃ ｎ ｉ ｅ ｒ ｙ ａ ｓｒ ｃ ： ｕ ｅ ｅ ｏ ｒｄ ｅ ａ ｙ ｉ ｔ ｃ Ｄｏ ｅ ｔ ｏ ｒ ａ ｌ ｒｗａ ｅ ｉｎ ｄ ｔ ｍｐ ｏ ｅ ｅｆ ｉ ｎ ｙ ａ ｄ ｌ ａ ｉ ｔ ｉ ｉ ｆ ｉ ｎ ｔ ２ １ ＧＨｚ Ｗ ＣＤ ．４ ＭＡ ａ ｅ ｓａ ｉｎ ｓ ｓｅ Ｔ ｉ ｄ ｓｇ ｓ ｄ ＡＤＳ ｓｍｕ ａ ｉｎ ｐ ａｆ ｒ ａ ｄ ＭＲ ６ ２ ０ Ｌ ＭＯＳ ｔ ｎ ｉｔｒ ｂ － ｔｔ ｙ ｔｍ． ｈ ｓ ｅ ｉｎ ｕ ｅ ｓ ｏ ｉ ｌｔ ｌｔ ｍ ｎ Ｆ Ｓ １ ４ Ｈ Ｄ ｏ ｏ １ ｒ ｓｓ ． ａ ｏ Ｂ ｐ ｉ ｚ ｇ ｇ ｔ ｉ ｓ ｖ ｌ ｇ ｔｃ ｒ ｅ ｄ ｐ ａ ｉ ｇ ａ ｌ ｉｒ ｈ ｉｄ ｏ ｄ ｒ ｉ ｔｒ ｄ ｌ ｔ ｎ ｄ ｓｏ ｔ ｎ Ｗ ｄ ａ ｃ ｄ ｙｏｔ ｍｉｉ ａｅ ｂ ａ ｏｔ ｅ ａ ａｔ ｒａ ｅ ｋ ｎ ｍｐ ｉ ｅ ，ｔ ｅ ｔ ｒ － ｒ ｅ ｎｅ ｍｏ ｕ ａｉ ｉ ｒ ｏ ａ ａ ｖ ｎ ｅ ． ｎ ａ ｉ ｎ ｆ ｈ ｏ ｔ ｉ ｓ
用ADS进行功率放大器设计及线性化半实物仿真
用ADS进行功率放大器设计及线性化半实物仿真ADS（Advanced Design System）是一种电磁仿真和电路设计软件，具有强大的功能和广泛的应用。
在功率放大器设计及其线性化方面，ADS可以帮助设计师优化电路性能、提高功率放大器的线性度，并进行半实物（semi-realistic）仿真以验证设计。
在进行功率放大器设计时，首先需要确定设计规格和要求，例如输出功率、频率范围、增益、线性度等。
接下来，设计师可以采用ADS软件中的微波设计流程，根据设计要求选择合适的放大器类型和拓扑结构。
一种常用的功率放大器类型是Class A放大器，其具有较高的线性度和增益，但效率较低。
通过ADS软件，可以设计和优化Class A放大器的输入输出匹配电路、偏置电路和放大单元等部分。
在微波设计中，ADS提供了各种模型和组件，例如理想变压器、微带线、电感、集总电容等，可以直接嵌入电路设计中，加速设计过程。
除此之外，ADS还提供了各种优化和优化技术，例如基于遗传算法的优化、基于最小二乘法的优化、对角优化等。
可以利用这些优化方法对放大器进行参数调整，以满足设计规格和性能要求。
在设计完成后，可以进行半实物仿真来验证设计。
半实物仿真是指在ADC软件中通过代入实际元器件的参数，以获得更真实的仿真结果。
例如，可以将ADS中的理想电感替换为实际电感，以考虑实际元器件的线性度、非线性特性等因素。
在半实物仿真中，可以使用信号发生器产生信号，并将其输入到功率放大器中。
通过ADS中的网络分析器和信号源，可以观察到功率放大器的频率响应、增益、线性度等性能指标。
通过调整电路设计和参数，可以优化功率放大器的性能。
通过使用ADS软件进行功率放大器设计和线性化的半实物仿真，设计师可以更好地理解和评估功率放大器的性能，并在设计阶段进行优化。
这种方法将大大加快设计周期，并提高广播、通信、雷达等领域中功率放大器设计的成功率和可靠性。
基于ADS软件的射频功率放大器仿真实现
基于ADS软件的射频功率放大器仿真实现摘要：介绍了功率放大器的设计参数和仿真过程，提出了一种在ADS环境下仿真和设计功放的方法，通过实例给出了仿真结果，并与测试结果进行了比较。
关键词：功率放大器设计仿真高级设计系统（ADS） MRF21030各种无线通信系统的发展，如GSM、WCDMA、TD-SCDMA、WiMAX和Wi-Fi，大大加速了半导体器件和射频功率放大器的研究进程。
射频功率放大器在无线通信系统中起着至关重要的作用，它的设计好坏影响着整个系统的性能，因此，无线系统需要设计性能良好的放大器。
而且，为了适应无线系统的快速发展，产品开发产品开发的周期也是一个重要因素。
另外，在各种无线系统中由于不同调制类型和多载波信号的采用，射频工程师为减小功率放大器的非线性失真，尤其是设计无线基站应用的高功率放大器时面临着巨大的挑战。
采用EDA工具软件进行电路设计可以掌握设计电路设计电路的性能，进一步优化设计参数，同时达到加速产品开发进程的目的。
设计功率放大器包括一系列步骤，如功率晶体管的选择、匹配设计、偏置电路的设计和电磁兼容等问题。
功率放大器的设计通常采用EDA工具软件，如ADS、Serenade、sonnet等。
许多文献[1-2]中都有应用EDA工具设计软件设计有关射频电路的实例。
EDA软件不仅能够设计和优化电路，而且能够仿真已设计电路的性能。
本文提出的功率放大器的仿真方法和设计步骤，能够用于各种功率放大器的仿真与设计。
本次仿真实例采用了飞思卡尔半导体的LDMOS晶体管MRF21030及其测试板，在ADS环境下仿真了该电路的特性，并且与测量结果进行了比较。
仿真结果与测试结果的一致性说明了仿真的有效性。
1 仿真实现的主要功放特性当在ADS环境下设计和仿真功率放大器电路时，需要知道将要仿真哪些主要特性，然后根据有关已推导的公式建立仿真变量表达式，以获得主要仿真特性曲线并分析设计功放的性能，判断设计电路是否满足要求。
基于ADS的高效率功率放大器设计与仿真-兰辉-电子工程学院
基于ADS的高效率功率放大器设计与仿真兰辉（电子科技大学集成电路与系统四川成都611731）【摘要】在无线通信系统设计中，功率放大器的效率和线性度影响整个系统的性能。
本文对Doherty技术原理进行了介绍，利用ADS2009设计3.4G-3.6G的高效率线性功率放大器，采用Cree公司的CGH35060功放模型搭建doherty 末级功放，驱动功放采用Nitronex公司的NPTB00004晶体管。
同时对电路进行仿真及优化。
关键词高效率；doherty ；功率放大器1引言随着3G、4G时代的来临,为了提高数据传输速率和频谱利用率，现代移动通信多采用了线性调制方式和多载波技术，导致信号的峰均比越来越高，系统效率低下，系统的耗能问题受到越来越多的重视。
射频功率放大器作为最重要的耗能元件,在整个无线通信系统中的耗能占了很大比重,追求更高的功放效率已经成了设备制造商们的重要目标。
Doherty技术同其他技术相比,有着结构简单、成本低廉、对系统线性度影响相对较小并且极其适用于高峰均比的现代无线信号高效率传输的优点,因此已经成为现代无线通信放大器设计中最有商用前景的技术。
利用ADS的晶体管模型，可以极大的节约设计与调试时间。
2.高效线性功率放大器设计要求射频输出频率：3.4GHz-3.6GHz。
输入信号为PAR信号，平均输入功率15d B m，PAR=6.5dB，平均输出功率不小于40dBm。
效率大于41%@Pout=41dBm。
ACLR经过预失真处理后优于-45dBc。
本次设计采用两级放大器级联结构。
驱动功放采用Nitronex公司的NPTB00004晶体管，平均输出5W，末级功放采用Doherty结构，使用Cree公司的CGH35060功放模型搭建。
3.高效线性功放设计理论3．1 Doherty原理Doherty结构由2个功放组成：一个主功放，一个峰值功放，主功放工作在AB类，辅助功放工作在C类。
主功放一直工作，峰值功放到设定的峰值才工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于ADS的功率放大器设计与仿真[图]
0 引言
随着无线通信技术的发展，无线通信设备的设计要求也越来越高，功率放大器作为发射机最重要的部分之一，它的性能好坏直接影响着整个通信系统的性能优劣，因此，无线系统需要设计性能良好的放大器。
通过采用EDA工具软件进行电路设计可以掌握设计电路的性能，进一步优化设计参数，以达到加速产品开发进程的目的。
本文仿真设计采用恩智浦半导体的LDMOS晶体管BLF6G27-10G，该晶体管工作频段在2500～2700 MHz之间，直流28V供电。
具有很好的线性度，它采用特殊工艺，具有良好的热稳定度。
同时使用EDA软件，利用负载牵引和源牵引相结合的方法进行设计，使其输出功率在频率为2.6GHz时达到6.5W。
1 功率放大器的相关设计理论
对于任何功率放大器，它必须在工作频段内是稳定的，同时它应该具有最大的输出功率和最佳的输出效率，因为输出功率决定了通信距离的长短，其效率决定了电池的消耗程度及使用时间。
在功放的匹配网络设计中，需要选择合适的源阻抗和负载阻抗，而他们的选择和功率放大器的稳定性、输出功率、效率以及增益息息相关。
1.1 稳定准则
稳定性是指放大器抑制环境的变化(如信号频率、稳定、源和负载等变化时)，维持正常工作特性的能力，一个微波管的绝对稳定条件是：
在选定的晶体管的工作条件下若满足K>1，则此时放大器处在绝对稳定状态，若不满足此条件，则需进行稳定性匹配电路的设计。
1.2 功率增益
放大器的功率增益(Power Gain)有几种不同的定义方式，在这里只介绍工作功率增益，这是设计时较为关心的量，它定义为负载吸收的功率与放大器的输入功率之比。
1.3 功率附加效率(PAE)
功率附加效率是指射频输出功率和输入功率的差值与供给放大器的直流功率的比值，它既反映了直流功率转化为射频功率的能力，又反映了放大射频功率的能力。
1.4 1dB功率压缩点(P1dB)
当晶体管的输入功率达到饱和状态时，其增益开始下降，或者称为压缩。
1dB压缩点为放大器线性增益和实际的非线性增益之差为1dB的点，换句话说，它是放大器增益有1dB压缩的输出功率点。
2 设计步骤
2.1 静态工作点的确定
在晶体管的Datasheet中，给出了漏极(D)的工作电压和电流，因此，需要通过仿真和测试得到栅极(G)电压。
在ADS中导入BLF6G27-10G的模型库，建立直流仿真电路，图1就是通过对晶体管BLF6G27-10G进行直流仿真所获得的伏安特性曲线。
与BLF6G27-10G的Datasheet给出数据相比，本例所仿真出来的静态工作点和Datasheet给出数据较接近，并且得到了栅极电压(VGS=1.8V)，因此这样晶体管的静态工作点就确定了。
2.2 稳定性分析和偏置电路
要使晶体管可靠的工作，必须使晶体管在工作的频段内稳定。
这一点对于射频功放是非常重要的，因为它可能在某些工作频率和终端条件下有产生振荡的倾向。
因此要对功率管BLF6G27-10G在ADS的环境中进行稳定性分析，在ADS元件面板中调出扼流电感DC_Feed和
隔直电容DC_Block，其中DC_Feed阻止高频信号通过，而DC_Block则是阻止直流信号通过。
建立稳定性分析的原理图，仿真结果。
由仿真结果图可得在低频段功率管处于不稳定状态，即满足K<1，因此必须添加稳定性措施，稳定措施有很多种，在本设计中，选用并联的电阻和电容串接在输入端口，此方法容易实现，而且稳定效果很好。
同时参考BLF6G27-10G的Datasheet，进行偏置电路设计，最后所得电路图，仿真结果。
由图5可得，在加入稳定措施和偏置电路后。
功率管在很大的频率范围内都处于绝对稳定(K>1)，这样就可以进行下一步设计了。
2.3 输入/输出匹配设计
确定静态工作点和稳定电路后，需要对晶体管的输入和输出进行匹配设计，在本例功率放大器的设计中，出发点是输出大功率，一般是让晶体管工作在其额定输出状态，为了使器件工作在最佳状态，采用负载牵引和源牵引相结合的方法来设计输入/输出匹配网络。
通过在ADS 中进行负载牵引和源牵引仿真找出在输出最大功率时的最佳阻抗。
首先，进行负载牵引仿真找出最佳负载阻抗来设计输出匹配电路，负载牵引仿真原理图，仿真结果。
由图7可以得到在输出功率最大时，负载的最佳阻抗为3.004-j1.849，根据该阻抗值，采用分布参数与集总参数混合匹配的方法来设计输出匹配电路。
然后，将设计完成的输出匹配网络加入到功率放大电路中进行源牵引仿真，源牵引仿真的原理图与负载牵引图相似，源牵引仿真结果。
从源牵引仿真结果得到，在最大功率输出时源阻抗为11.503-j13.802；根据该阻抗值，采用与输出匹配网络相同的方法，利用Smith圆图进行源端的匹配设计，最后根据要求指标进行优化，使得放大器的增益和输出功率更加符合设计要求，经过优化后的功率放大电路，仿真结果。
通过最后仿真图可以得到在2.6GHz时，输入功率为19dBm时，输出功率为38.318dBm，即能够达到6.5W的输出功率。
小于功放的1dB压缩点，功率增益为19dB左右，效率达到45%左右，满足设计指标的要求。
3 结论
本文提出了利用负载牵引和源牵引相结合的方法设计功率放大器，可以快速设计既满足输出功率又满足附加效率要求的方法，因此可以简化设计流程，极大地方便和加快产品的开发，而且对于射频工程师来讲，利用EDA软件辅助设计是极为重要的，可以大大减少工程师的工作量，并能提高工作效率，降低成本。
