建筑制图及识图测试题与参考答案

建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。

A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。

A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。

A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。

A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。

A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。

A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。

A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

建筑制图与识图试题及答案

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。

答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。

答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。

答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。

答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。

答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。

建筑制图及识图模拟考试题(附答案)

建筑制图及识图模拟考试题（附答案）一、单选题（共43题，每题1分，共43分）1.定位轴线采用( )线型。

A、实线B、细点划线C、虚线D、波浪线正确答案：A2.标题栏的位置一般在图幅的( )。

A、右下角B、左下角C、左上角D、右上角正确答案：A3.房屋结构中基础梁的代号为.( )A、JLB、TLC、WLD、LL正确答案：A4.正垂面与侧垂面相变,其交线是( )。

A、侧垂线B、一般线C、网D、水平线正确答案：B5.在施工中,L代表( ).A、柱B、板C、墙D、梁正确答案：D6.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

A、长对正B、高平齐C、宽相等D、三等正确答案：A7.钢筋工程施工中要看懂( )。

A、结构施工图B、土建施工图与结构施工图C、总平面图D、土建施工图正确答案：A8.A2图纸幅面的尺寸规格是( )。

A、594×841B、420×630C、420×594D、297×420正确答案：C9.在杆件投影图的某B处用折断线断开,然后将断面图画于其中的画法称为( )A、局部断面图B、移出断面图C、中断断面图D、重合断面图正确答案：C10.H面投影反映形体的( )。

A、侧面形状和高度、宽度两个方向的尺寸B、正面形状和高度、长度两个方向的尺寸C、顶面形状和长度、宽度两个方向的尺寸D、底面形状和长度、宽度两个方向的尺寸正确答案：C11.如果形体是对称的，画图时常把形体投影图以对称线为界一半画外形图、一半画剖面图，这种剖面图称为( )。

A、半剖面图B、断面图C、阶梯剖面图D、对称剖面图正确答案：A12.某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、展开剖面图B、半剖面图C、局部剖面图D、全剖面图正确答案：B13.正三棱柱的三面投影中,可能有( )三角形。

A、一个B、三个C、没有D、两个正确答案：A14.给水排水工程图常用代号图例中“——J——”表示。

《建筑制图与识图》试题及答案1

•2010《建筑制图与识图》试题一、填空题(每个空格2分，共20分)1、点在W面上的投影，反映了点到(H面)和(V面)的距离；2、按照“国标”规定，建筑平面图中定位轴线用(细点画) 线表示，轴线编号圆圈用(细实线)绘制，直径一般为(8mm )，轴线编号在水平方向用(阿拉伯数字)，垂直方向用(大写英文字母（汉语拼音字母）)。

3、平面的积聚投影反映出平面对H、V面的倾角，该平面为(侧垂面)面。

4、在钢筋混凝土结构图中的Φ6@200，其中Φ表示(Ⅰ级钢筋)，@(表示间距)。

二、单项选择题（每个题只有一个答案最符合题意，将正确答案的序号填在括号内。

每小题3分，计30分）1.截切圆柱体的左侧面投影图为( D )2．两等直径圆柱轴线正交相贯，其相贯线是（ A ）A、空间曲线B、椭圆C、直线D、圆3．正垂面与侧垂面相交，其交线是（ C ）。

A、侧垂线B、水平线C、一般线D、正平线4．选择正确的三面投影图（ A ）。

（A）（B）（C）5. 圆锥的侧面投影是（ C ）A、直角三角形B、圆形C、等腰三角形D、等腰直角三角形6. 平面截切立体时，平面与立体的交线称为（ C ）A、截平面B、截立体C、截交线D、立体在平面上的投影7. 平面截切圆柱时，当其平行于圆柱的两条素线，则截交线为（ A ）A、矩形B、椭圆C、圆形D、三角形8. 平面截切圆锥时，平面过锥顶，则则截交线为（ D ）A、矩形B、椭圆C、圆形D、三角形9. 平面截切圆锥面时，平面平行于一条素线，则则截交线为（ D ）A、双曲线B、椭圆C、圆形D、抛物线10.球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（ A ）A、圆形的最下面B、圆形的最上面C、圆形的最左边D、圆形的最右边三、判断题（判断下列各小题，正确的在题后括号内打“√”，错误打“Ⅹ”。

每小题2分，共10分）1、建筑平面图中，尺寸标注详细准确，一般采用三道尺寸线标注，其中，最内一道尺寸表示的是门窗洞口，窗间墙，门垛等细部的详细尺寸。

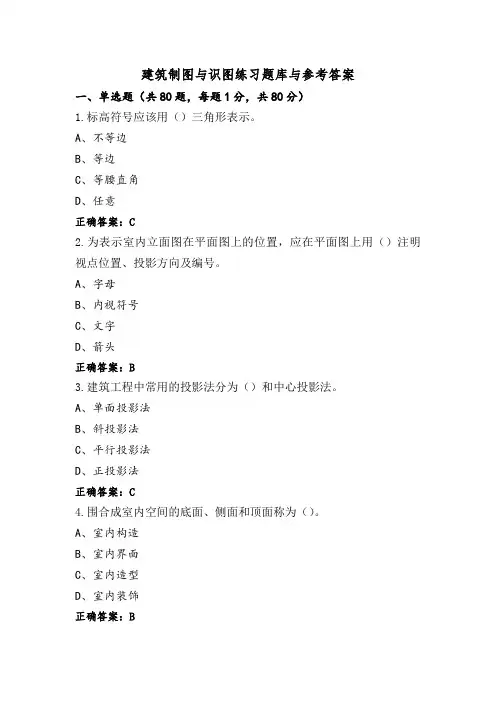

建筑制图与识图练习题库与参考答案

建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。

A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。

A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。

A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。

A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。

A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。

A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。

A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。

A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。

A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。

A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。

A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。

A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。

A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。

建筑制图与识图习题及答案

建筑制图与识图习题1. 尺寸标注的四要素是什么?2.建筑施工图包括哪些内容?3. 什么是绝对标高、相对标高、建筑红线?4. 总平面图包括哪些内容?5．何为建筑详图？建筑详图有哪几种常用图样？6.结构施工图包括哪些内容?7.什么是基础平面图?8.楼层结构平面图的内容有哪些?9.什么是标准图?10.剖面图和断面图的主要区别是什么？11.建筑剖面图的剖切位置如何选择?12.建筑平面图是如何形成的？。

13.在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？14.建筑施工图主要表达内容是什么？基本图样有哪些？15.指北针的规定画法和用途？16.梁平法施工中，平面注写“Φ10-100/200（4）”表示什么含义1. 尺寸标注的四要素是什么?尺寸界线、尺寸线、尺寸起止符号、尺寸数字2.建筑施工图包括哪些内容?设计说明，图纸目录，总平面图，平面图，立面图，剖面图，节点及大样图3. 什么是绝对标高、相对标高、建筑红线?绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海的平均海平面作为标高的零点；所计算的标高称为绝对标高。

相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。

建筑红线：建筑物的控制边线，建筑物必须在红线内搭建，包括阳台，室外楼梯等都不得超过建筑红线。

4. 总平面图包括哪些内容? 项目总体布置、建筑红线、建筑坐标、各栋编号及层数、各栋号及道路标高、规划设计的建筑面积、建筑密度、绿化率、容积率、建筑高度等各种指标，风玫瑰标示、图例等。

5．何为建筑详图？建筑详图有哪几种常用图样？为了满足施工要求对建筑的细部构造用较大的比例详细地表达出来，这种图叫做建筑详图。

分类：1局部构造详图（如楼梯详图，墙身详图等），2构件详图（如门窗详图，阳台详图等）和3装饰构造详图（如墙裙构造详图，门窗套装饰构造详图等）三类。

6.结构施工图包括哪些内容? 1,结构设计说明2结构平面布置图3结构构件详图7.什么是基础平面图? 假想用一个水平剖切平面沿建筑低层地面下一点剖切建筑，将剖切平面上面的部分去掉，并移去回填土所得到的水平投影图，称为基础平面图。

建筑制图与识图练习题及答案

1、以下建筑平面图纸中需要标注指北针的是（）。

B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。

C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。

•D、重合4、建筑详图的比例范围为（）。

•D、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。

•C、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。

•A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。

•B、局部放大图8、建筑给排水施工图中应画成粗实线的是（）。

•C、排水和重力流管线9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。

•B、铅垂10、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。

•C、列表注写方式11、用于绘制晒图底版的图纸是（）。

• C、硫酸纸12、装饰平面布置图的剖切形式和位置与建筑平面图（）。

•B、完全一样13、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。

• A、细虚线14、房屋建筑的平面图通常采用的比例为（）。

•B、1:10015、图纸的大小称为（）。

• A、图幅16、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。

•B、结构施工图17、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。

•C、电气系统图18、建筑总平面图观察基地的地貌特征主要依靠阅读（）。

•D、等高线19、观察以下图例，阅读正确的是（）。

•D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号的作用是（）。

• D、定位21、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。

• B、铅垂剖切面22、建筑物宽度方向的墙叫做（）。

建筑制图和识图试题(卷)与答案解析

建筑制图和识图试题(卷)与答案解析建筑制图与视图题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线。

2、图样上的尺寸包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字。

3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面。

4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图。

5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为混凝土保护层。

10、民用建筑一般由基础、墙和柱、楼板层和地坪层、楼梯、屋顶、门窗等六大部分组成。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

A) (B) (C) (D)2．建筑的耐火等级可分为(B)级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时应该是（A）。

A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）。

A、低层B、多层C、中高层D、高层5、建筑平面图中的中心线、对称一般应用（C）。

A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是(B)。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为(D)。

A、墙承重式、框架结构B、墙承重式、半框架结构C、半框架结构、框架结构D、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是(B)。

《建筑制图与识图》试卷及答案

《建筑制图与识图》
一、识读下图，回答下列问题（每空2分，共60分）
(1)首层室内地面的标高为0.000m；基础垫层底面和上面标高分别为-1.200
和-1.100；
(2)垫层材料为C10素混凝土；垫层长*宽*厚=1700*1700*100mm；
(3)构件代号KJZ表示框架柱构件；
(4)J—1的长*宽*厚=_1500*1500*450；纵横向的钢筋配置为￠12@140；
￠12的钢筋总根数为22（24）根；每根钢筋的长度为1605mm；
(5)KJZ断面尺寸300*400；纵向受力钢筋的根数6根；直径分别为20mm
和16mm；级别为二级；箍筋间距分别为100_和150；
(6)J-1下部是桩构件；有4根；该构件的中心距J—1边缘尺寸300mm；
(7)通常梁、柱的混凝土保护层厚度为25mm；基础有垫层的混凝土保护层
厚度为35mm，无垫层的混凝土保护层厚度为_70mm；
(8)下面的建筑工程构件代号分别表示B板、L梁、YP雨篷、TL楼梯梁、
QL圈梁、GL过梁、GZ构造柱；
二、完成L---1的1—1和2--2断面图，L—1的断面尺寸为
200*400mm，要求标注尺寸、钢筋要表达清楚（共40分）
L--1。

建筑制图及识图测试题含答案

建筑制图及识图测试题含答案1、避雷针宜采用镀锌圆钢制作,针长1m以时,直径不大于( )。

A、10mmB、12mmC、14mmD、16mm答案：B2、尺寸标注时图样轮廓线可用作( )。

A、尺寸界线B、尺寸起止符号C、尺寸数字D、尺寸线答案：A3、施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速答案：A4、图样的比例,应为( )相对应的线性尺寸之比。

A、实物与图形B、图形与实物C、图形与建筑物D、模型与实物答案：B5、下列立面图的图名中错误的是( )A、房屋立面图B、东立面图C、⑦-----①立面图D、西立面图答案：A6、用一假想的平面剖切某形体得到的投影图称为( )A、正面图B、剖面图C、局部投影图D、断面图答案：B7、建筑施工图上一般注明的标高是( )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明答案：B8、在进行剖面图的处理时,若用一个剖切面不能将形体上需要表达的可用两个及以上相互平行的剖切平面,这样得到的剖面图称为( )。

A、全剖图B、阶梯剖面图C、局部剖面图D、半剖面图、答案：B9、比例宜注写在图名的( )。

A、左侧B、中间C、右侧D、下方答案：C10、某直线的水平面投影反映实长，该直线为( )。

A、水平线B、正平线C、铅垂线D、侧平线答案：A11、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( )反映出来。

A、基础平面图B、基础剖面图C、基础详图D、总平面图答案：B12、7-9层的住宅属于( )A、低层B、多层C、中高层D、、高层答案：C13、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙答案：B14、下面形体三面投影图，其水平投影缺少( )线。

建筑制图与识图试题及答案

建筑制图与识图试题及答案
课程名称：建筑制图与识图
命题教师：
一
二三四五六七八九十十一总分
一、选择题（每空
2分，共20分） 1．将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S
方向投射到选定的一个投影P 上，所得到的投影称为（ C ）
A 、标高投影图
B 、正投影图
C
、轴测投影图
D
、透视图 2. 假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平
面以上部分向下所作的水平面剖视图叫做（A ）
A 、建筑平面图
B 、建筑立面图
C 、建筑剖面图
D 、建筑详图
3．建筑剖视图的剖切位置一般选取在（B ）
A 、无固定位置
B 、内部结构和构造比较复杂或有代表性的部位
C 、沿横向定位轴线
D 、沿竖向定位轴线
4．下列构件代号正确的是（D ）
A 、挡雨板或檐口板-YB
B 、天窗端壁—CD
C 、柱间支撑—CC
D 、基础-JC 5．工程图纸一般是采用（ D ）原理绘制
A 、中心投影法
B 、平行投影法
C 、斜投影法
D 、正投影法 6.结构布置图常用的比例为（C ） A ．1:200,1:500,1:1000 B ．1:5,1:10,1:20 C ．1:50,1:100,1:200
D ．1:10,1:20,1:50。

建筑制图及识图模考试题(含参考答案)

建筑制图及识图模考试题（含参考答案）一、单选题（共43题，每题1分，共43分）1.平行于H投影面的平面在V和W投影面上的投影为( )。

A、在V投影面上是直线,在W投影面上是平面B、在W投影面上是直线,在V投影面上是平面C、均为平面D、均为直线正确答案：D2.己知点A(10,0,0)和点B(10,0,10),以下关于点A和点8的相对位置正确的是( )。

A、点B在点A的前面B、点B在点A的正上方C、点A在点8的正下方D、点A在点8前面正确答案：C3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mmC、10mD、10km正确答案：C4.给水排水工程图“——W——”表示( ).A、废水管B、污水管C、生活水管D、热水给水管正确答案：B5.某三边形图形与V面倾斜，该平面的V面投影为( )。

A、平面的相似形B、平面的类似形C、一直线D、平面的实形正确答案：B6.建筑物结构承重可分为( )。

A、墙承重式、框架结构、空间结构、半框架结构B、半框架结构，框架结构C、墙承重式D、墙承重式、框架结构正确答案：A7.关于标高，下列( )的说法是错误的。

A、正标高应注“＋”B、正标高不注“＋”C、零标高应注“±”D、负标高应注“－”正确答案：B8.建筑物防雷装置的接地体采用圆钢时,直径不小于( ).A、10mmB、6mmC、8mmD、12mm二、多选题(每题3分)正确答案：A9.对于风向频率玫瑰图说法错误的是( )。

A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B、实线表示全年风向频率C、虚线表示夏季风向频率D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上正确答案：A10.无缝钢管、焊接钢管、铜管、不锈钢管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A11.房屋建筑的各种视图主要是采用( )绘制的。

建筑制图与识图试题及答案

建筑制图与识图试题及答案一、选择题（每题2分，共20分）1. 建筑制图中，常用的比例尺有哪些？A. 1:1000, 1:500, 1:200B. 1:100, 1:50, 1:20C. 1:10, 1:5, 1:2D. 1:10000, 1:5000, 1:20002. 以下哪个不是建筑制图中常用的图线类型？A. 实线B. 虚线C. 点划线E. 波浪线3. 建筑平面图中，表示墙体的图线是什么？A. 粗实线B. 细实线C. 虚线D. 点划线4. 建筑立面图中，表示屋顶的图线通常是什么？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在建筑制图中，尺寸标注的基本要求是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简单、明了、不完整D. 复杂、准确、不清晰6. 建筑剖面图中，剖面线通常使用什么类型的线？A. 实线B. 虚线C. 点划线D. 波浪线7. 建筑制图中，门窗的表示方法是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示8. 建筑制图中，楼梯的表示方法通常是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示9. 在建筑制图中，轴线的作用是什么？A. 确定建筑物的中心位置B. 确定建筑物的对称性C. 确定建筑物的尺寸和位置D. 确定建筑物的朝向10. 建筑制图中，标注材料的常用方法是什么？A. 文字说明B. 图例表示C. 颜色区分D. 符号标记二、填空题（每题2分，共20分）11. 建筑制图中，平面图通常表示建筑物的_________面。

12. 建筑立面图通常表示建筑物的_________面。

13. 建筑剖面图通常表示建筑物的_________面。

14. 建筑制图中，尺寸标注应包括_________、_________和_________。

15. 建筑制图中，图例是用来表示_________的。

16. 建筑制图中，比例尺的作用是_________。

建筑制图与识图试题及答案

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，尺寸线一般采用（）线型。

A. 实线B. 虚线C. 点划线D. 双点划线答案：B2. 建筑平面图中，墙体的厚度通常用（）表示。
