Ls-dyna 使用指南中文版本
LS-DYNA中英文版-Mass Scaling 质量缩放

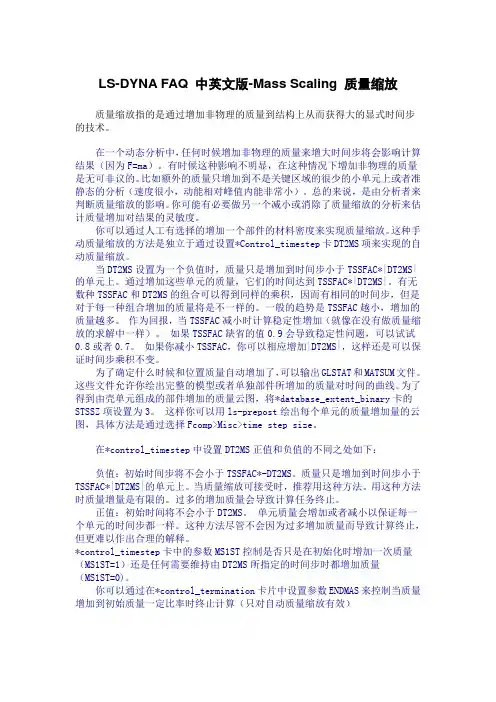

LS-DYNA FAQ 中英文版-Mass Scaling 质量缩放质量缩放指的是通过增加非物理的质量到结构上从而获得大的显式时间步的技术。
在一个动态分析中，任何时候增加非物理的质量来增大时间步将会影响计算结果（因为F=ma）。
有时候这种影响不明显，在这种情况下增加非物理的质量是无可非议的。
比如额外的质量只增加到不是关键区域的很少的小单元上或者准静态的分析（速度很小，动能相对峰值内能非常小）。
总的来说，是由分析者来判断质量缩放的影响。
你可能有必要做另一个减小或消除了质量缩放的分析来估计质量增加对结果的灵敏度。
你可以通过人工有选择的增加一个部件的材料密度来实现质量缩放。
这种手动质量缩放的方法是独立于通过设置*Control_timestep卡DT2MS项来实现的自动质量缩放。
当DT2MS设置为一个负值时，质量只是增加到时间步小于TSSFAC*|DT2MS|的单元上。
通过增加这些单元的质量，它们的时间达到TSSFAC*|DT2MS|。
有无数种TSSFAC和DT2MS的组合可以得到同样的乘积，因而有相同的时间步，但是对于每一种组合增加的质量将是不一样的。
一般的趋势是TSSFAC越小，增加的质量越多。
作为回报，当TSSFAC减小时计算稳定性增加（就像在没有做质量缩放的求解中一样）。
如果TSSFAC缺省的值0.9会导致稳定性问题，可以试试0.8或者0.7。
如果你减小TSSFAC，你可以相应增加|DT2MS|，这样还是可以保证时间步乘积不变。
为了确定什么时候和位置质量自动增加了，可以输出GLSTAT和MATSUM文件。
这些文件允许你绘出完整的模型或者单独部件所增加的质量对时间的曲线。
为了得到由壳单元组成的部件增加的质量云图，将*database_extent_binary卡的STSSZ项设置为3。
这样你可以用ls-prepost绘出每个单元的质量增加量的云图，具体方法是通过选择Fcomp>Misc>time step size。
LS-DYNA使用指南中文版本

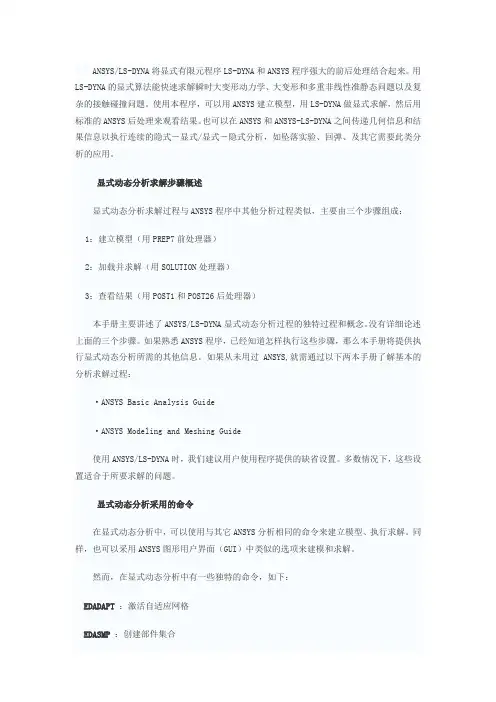

ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNA EDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。
LS-DYNA使用指南中文版本

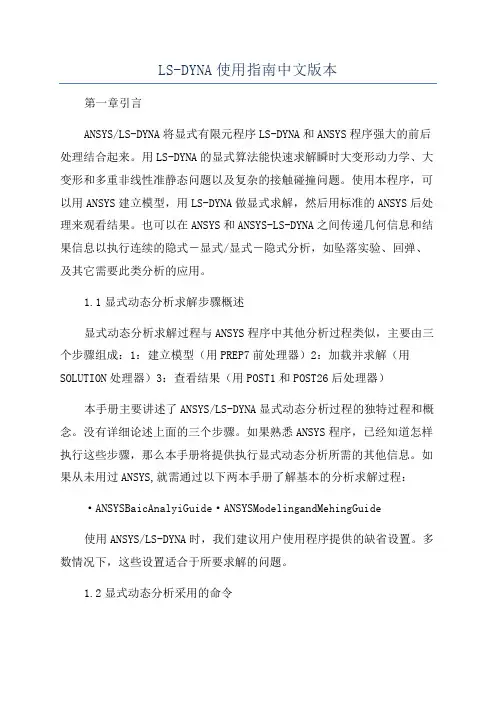

LS-DYNA使用指南中文版本第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYSBaicAnalyiGuide·ANSYSModelingandMehingGuide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDB某：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELA某：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNAASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSRE某PORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型1.3本手册使用指南本手册包含过程和参考信息，可从前到后选择性阅读。
LS-DYNA(ANSYS)中文培训教程_2
Page 3
加载，定义边界条件及刚体
...加载和边界条件
另外，D命令不能用来加载，因为它不与时间相关，它只能用来施加约束 (永久性的零位移约束).
在显式动力分析中，耦合(CP)和约束方程(CE)仅对位移的平动(U)和转动 (ROT) 有效。在大变形中使用耦合(CP)和约束方程(CE) 要分外小心，另 一种约束方法(如, 用EDCNSTR)将在本章后面讨论。
Page 5
加载，定义边界条件及刚体
B. 一般加载过程
在ANSYS/LS-DYNA中，所有瞬态加载必需使用EDLOAD 命令，并 按以下步骤:
创建组元（ component）或Part 定义数组参数 使用EDLOAD命令加载
创建组元（ component）或Part:
ANSYS/LS-DYNA 中的许多载荷是加在节点组元上的 。但压力是施 加在单元组元（ element components ）上，而刚体载荷是被施加 在Part上。
Page 8
加载，定义边界条件及刚体
...一般加载过程
选择所要施加载荷的类型:
对节点组元（ Components） :
Forces: FX, FY, FZ
Displacements: UX, UY, UZ Velocities: VX, VY, VZ Accelerations: AX, AY, AZ Base Accelerations: ACLX, ACLY, ACLZ Moments: MX, MY, MZ Rotations: ROTX, ROTY, ROTZ Angular Velocities: OMGX, OMGY, OMGZ Temperatures: TEMP
第2-1章
LS-DYNA 关键字用户手册说明书
Copyright © 2001, Dr Brian Gladman < brg@>, Worcester, UK. All rights reserved.
The free distribution and use of this software in both source and binary form is allowed (with or without changes) provided that:
LS-DYNA®, LS-OPT® and LS-PrePost® are registered trademarks of Livermore Software Technology, an Ansys company in the United States. All other trademarks, product names and brand names belong to their respective owners.
LST reserves the right to modify the material contained within Байду номын сангаасhis manual without prior notice.
The information and examples included herein are for illustrative purposes only and are not intended to be exhaustive or all-inclusive. LSTC assumes no liability or responsibility whatsoever for any direct or indirect damages or inaccuracies of any type or nature that could be deemed to have resulted from the use of this manual.
LS-DYNA的中文教程
第二部分 ANSYS/LS-DYNA 程序的使用方法一、概述ANSYS/LS-DYNA 程序系统是将非线性动力分析程序LS-DYNA 显式积分部分与ANSYS 程序的前处理PREP7和后处理POST1、POST26连接成一体。
这样既能充分运用LS-DYNA 程序强大的非线性动力分析功能，又能很好地利用ANSYS 程序完善的前后处理功能来建立有限元模型与观察计算结果，它们之间的关系如下。
Jobname.DBJobname.RST d3plotJobname.HIS d3thdtANSYS/LS-DYNA 程序系统的求解步骤为：（一）前处理Preprocessor 建模（用PREP7前处理解算器）1.设置Preference(Main Menu:Preference)选项置Structural LS-DYNA explicit 。
这样，以后显示的菜单完全被过滤成ANSYS/LS-DYNA 的输入选项。
再定义一种显式单元类型，即可激活LS-DYNA 求解。
GUI: Main Menu>Preferencesa.选择Structural.b.选择LS-DYNA Explicit.c.OK.2.定义单元类型Element Type 和Option （算法）和实常数Real Constant 。
3.定义材料性质Material Properties 。
4.建立结构实体模型Modeling 。
5.进行有限元网格剖分Meshing 。
6.定义接触界面Contact 。
（二）加载和求解Solution1.约束、加载和给定初始速度。
2.设置求解过程的控制参数。
ANSYS 前处理PREP7 ANSYS/LS-DYNA ANSYS 后处理POST1,POST26 后处理LS-TAURUS Jobname.k3.选择输出文件和输出时间间隔。
4.求解Solve（调用LS-DYNA）。
（三）后处理POST1（观察整体变形和应力应变状态）和POST26（绘制时间历程曲线），也可连接LSTC公司的后处理程序LS-TAURUS。
LS-DYNA(ANSYS)中文培训教程_5
跌落试验模块 (DTM)
... 典型的DTM过程
• 对于 ―Set Orientation,‖你有两种选择 : ―Rotate‖ 或 “Pick Nodes‖
Training Manual
Explicit Dynamics with ANSYS/LS-DYNA 6.0
•
对于 Rotate, 将会出现 Pan-Zoom-Rotate GUI box. 这是唯一的激活菜单， 运用Dynamic Viewing或其他按钮定位模型后，你必须在运行DTM之前关闭 Pan-Zoom-Rotate对话框。注意+Y 的屏幕坐标将是自由落体的反方向。我们 不会用到物体坐标。 物体坐标系 • 对于 Pick Nodes，图形用户界面将会提示你 定义屏幕坐标系的+Y方向的矢量，先定义矢 量的尾部，然后定义其首部（该方向与自由 落体的方向相反）。 缺省条件下，向量的首 部指向物体的重心（CG）。
•
March 7, 2002 Inventory #001630 13-7
跌落试验模块 (DTM)
E. 典型的DTM过程
• 在一个典型的DTM问题中包含以下步骤：
1. 导入或创建模型
Training Manual
Explicit Dynamics with ANSYS/LS-DYNA 6.0
2. 进入DTM并初始化模型
•
Training Manual
Explicit Dynamics with ANSYS/LS-DYNA 6.0
ANSYS/LS-DYNA 跌落试验模块 (DTM) 是一个ANSYS/LS-DYNA的可选附 加功能。它能够大大简化与进行跌落试验模拟相关的工作。
– 方便地定位跌落物体
ls-dyna单元简介
LS-DYNA使用指南中文版本第2章单元(2012-04-05 11:25:53)转载▼标签：杂谈第二章单元在显式动态分析中可以使用下列单元：·LINK160杆·BEAM161梁·PLANE162平面·SHELL163壳·SOLID164实体·COMBI165弹簧阻尼·MASS166质量·LINK167仅拉伸杆本章将概括介绍各种单元特性,并列出各种单元能够使用的材料类型。
除了PLANE162之外,以上讲述的显式动态单元都是三维的,缺省时为缩减积分(注意：对于质量单元或杆单元缩减积分不是缺省值)缩减积分意味着单元计算过程中积分点数比精确积分所要求的积分点数少。
因此,实体单元和壳体单元的缺省算法采用单点积分。
当然,这两种单元也可以采用全积分算法。
详细信息参见第九章沙漏,也可参见《LS-DYNA Theoretical Manual》。
这些单元采用线性位移函数；不能使用二次位移函数的高阶单元。
因此，显式动态单元中不能使用附加形状函数，中节点或P-单元。
线位移函数和单积分点的显式动态单元能很好地用于大变形和材料失效等非线性问题。
值得注意的是，显单元不直接和材料性能相联系。
例如，SOLID164单元可支持20多种材料模型，其中包括弹性，塑性，橡胶，泡沫模型等。
如果没有特别指出的话（参见第六章，接触表面），所有单元所需的最少材料参数为密度，泊松比，弹性模量。
参看第七章材料模型，可以得到显式动态分析中所用材料特性的详细资料。
也可参看《ANSYS Element Reference》,它对每种单元作了详细的描述，包括单元的输入输出特性。
2.1实体单元和壳单元2.1.1SOLID164SOLID164单元是一种8节点实体单元。
缺省时，它应用缩减（单点）积分和粘性沙漏控制以得到较快的单元算法。
单点积分的优点是省时，并且适用于大变形的情况下。
ls-dyna命令帮助手册（中文）[整理版]
![ls-dyna命令帮助手册（中文）[整理版]](https://img.taocdn.com/s3/m/657772677ed5360cba1aa8114431b90d6c8589bc.png)
Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。
设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1 定义参数、数组，并赋值.u dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时)2 /prep7(进入前处理)2.1 定义几何图形：关键点、线、面、体u csys,kcnkcn , 0 迪卡尔坐标系1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系u numstr, label, value设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstru K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号u Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0” 如果附有节点及单元，则一起拷贝。
LS-DYNA使用指南中文版本
第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。
LS-DYNA使用指南
ANSYS/LS-DYNA 使用指南前言本资料来源于互联网，据说来源于安世亚太，基本上是ANSYS 的帮助文件的翻译。
本人遂排版整理，对原文中的公式进行了编辑排版，并对部分错误进行了修改，当然，错误在所难免，仅供自己查阅学习。
版权归原作者所有！如有人非法用于商业用途，与本人无关。
人就一个字2009-5-7目录第一章引言 (1)1.1 显式动态分析求解步骤概述 (1)1.2 显式动态分析采用的命令 (1)1.3 本手册使用指南 (4)1.4 何处能找到显式动态例题 (5)1.5 其它信息 (5)第二章单元 (6)2.1 实体单元和壳单元 (7)2.1.1 SOLID164 (7)2.1.2 SHELL163 (8)2.1.3 通用壳单元算法 (8)2.1.4 薄膜单元算法 (9)2.1.5 三角型薄壳单元算法 (9)2.1.6 PLANE162 (12)2.2 梁单元和杆单元 (13)2.2.1 BEAM161 (13)2.2.2 LINK160 (14)2.2.3 LINK167 (14)2.3 离散单元 (15)2.3.1 COMBI165弹簧-阻尼单元 (15)2.3.2 MASS166 (16)2.4 一般单元特性 (16)第三章建模 (17)3.1 定义单元类型和实常数 (17)3.2 定义材料特性 (18)3.3 定义几何模型 (18)3.4 网格划分 (18)3.5 定义接触面 (20)3.6 建模的一般准则 (20)3.7 PART的定义 (21)3.7.1 Part集合 (24)3.8 自适应网格划分 (24)第四章加载 (28)4.1 一般载荷选项 (28)4.1.1 组元 (29)4.1.2 数组参数 (30)4.1.3 施加载荷 (31)4.1.4 数据曲线 (34)4.1.5 在局部坐标系中定义载荷 (36)4.1.6 指定Birth和Death时间 (37)4.2 约束和初始条件 (37)4.2.1 约束 (37)4.2.2 焊接 (39)4.2.3 初始速度 (39)4.3 耦合和约束方程 (41)4.4 非反射边界 (42)4.5 温度载荷 (42)4.6 动力松弛 (44)第五章求解特性 (46)5.1 求解过程 (46)5.2 LS-DYNA终止控制 (46)5.3 共享存储器并行处理 (47)5.4 求解控制和监控 (48)5.5 显示小尺寸单元 (50)5.6 编辑LS-DYNA的输入文件 (50)5.6.1 方法A (51)5.6.2 方法B (51)5.6.3 使用预先存在的FILE.K (52)第六章接触表面 (54)6.1 接触的定义 (54)6.1.1 列表，显示和删除接触实体 (57)6.2 接触选项 (58)6.2.1 定义接触类型 (59)6.2.2 定义接触选项 (60)6.3 接触搜索方法 (63)6.3.1 网格连接跟踪 (63)6.3.2 批处理方法 (63)6.3.3 限制接触搜索域 (63)6.4 壳单元的特殊处理 (64)6.5 接触深度控制 (64)6.6 接触刚度 (65)6.6.1 罚因子的选择 (65)6.6.2 对称刚度 (66)6.7 2D接触选项 (66)第七章材料模型 (67)7.1 定义显示动态材料模型 (69)7.2 显式动态材料模型的描述 (70)7.2.1线弹性模型 (70)7.2.2非线性弹性模型 (72)7.2.3 非线性无弹性模型 (74)7.2.4 压力相关的塑性模型 (86)7.2.5 泡沫模型 (90)7.2.6 状态方程 (94)7.2.7 离散单元模型 (104)7.2.8 刚性体模型 (107)第八章刚性体 (109)8.1 定义惯性特性 (109)8.2 加载 (111)8.3 变形体和刚性体部件间的转换 (111)8.4 节点刚体 (112)第九章沙漏 (113)第十章质量缩放 (115)第十一章子循环 (117)第十二章后处理 (119)12.1 输出控制 (119)12.1.1 结果文件(Jobname.RST)和时间历程文件(Jobname.HIS)的比较 (119)12.1.2 生成POST26的ComponentS (120)12.1.3 为POST26记录输出文件 (120)12.2 使用ANSYS/LS-DYNA的POST1 (121)12.2.1 动画结果 (121)12.2.2 单元数据输出 (122)12.2.3 自适应网格划分的处理结果 (123)12.3 在ANSYS/LS-DYNA中使用POST26 (124)第十三章重启动 (125)13.1 重启动Dump文件 (125)13.2 EDSTART 命令 (125)13.2.1 新分析 (126)13.2.2 简单重启动 (126)13.2.3 小型重启动 (126)13.2.4 完全重启动 (128)13.3 输出文件的影响 (130)第十四章显式－隐式顺序求解 (132)14.1 显式－隐式顺序求解 (132)第十五章隐式-显式顺序求解 (137)15.1 预载荷结构的隐式-显式顺序求解 (137)第十六章跌落测试模块 (142)16.1 简介 (142)16.2 选择DTM模块启动ANSYS (142)16.3 典型的跌落分析步骤 (143)16.3.1 基本的跌落测试分析步骤 (143)16.3.2 屏幕坐标的定义 (146)第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
ls-dyna命令帮助手册(中文)
ID:截面号
TYPE: BEAM:定义此截面用于梁
SUBTYPE: RECT矩形
CSOLID:圆形实心截面
CTUBE:圆管
I:工字形
HREC:矩形空管
ASEC:任意截面
MESH:用户定义的划分网格
NAME: 8字符的截面名称（字母和数字组成）
REFINEKEY:网格细化程度：0~5（对于薄壁构件用此控制，对于实心截面用SECDATA控制）
为线指定网格尺寸
NL1:线号，如果为all,则指定所有选中线的网格。
Size:单元边长，（程序据size计算分割份数，自动取整到下一个整数）？
Angsiz:弧线时每单元跨过的度数？
Ndiv:分割份数
Space: “+”:最后尺寸比最先尺寸
“-“:中间尺寸比两端尺寸
free:由其他项控制尺寸
kforc 0:仅设置未定义的线，
Bottom产生单元且法线方向与所覆盖的单元相反，仅对梁或壳有效，对实体单元无效
Reverse将已产生单元反向
Shape:空与所覆盖单元形状相同
Tri产生三角形表面的目标元
注意：选中的单元是由所选节点决定的，而不是选单元，如同将压力加在节点上而不是单元上
Nummrg,label,toler, Gtoler,action,switch合并相同位置的item
注意：MAT,REAL,TYPE将一起拷贝，不是当前的MAT,REAL,TYPE
u A, P1, P2, ……… P18由关键点生成面
u AL, L1,L2, ……,L10由线生成面
面的法向由L1按右手法则决定，如果L1为负号，则反向。（线需在某一平面内坐标值固定的面内）
ANSYSLSDYNA用户使用手册第一章.pdf
第一章 引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA 的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成 ： 1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程： ·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样， 也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT： 激活自适应网格EDASMP： 创建部件集合EDBOUND： 定义一个滑移或循环对称界面EDBVIS： 指定体积粘性系数EDBX： 创建接触定义中使用的箱形体EDCADAPT： 指定自适应网格控制EDCGEN： 指定接触参数EDCLIST： 列出接触实体定义EDCMORE： 为给定的接触指定附加接触参数EDCNSTR： 定义各种约束EDCONTACT ： 指定接触面控制EDCPU： 指定CPU时间限制EDCRB： 合并两个刚体EDCSC： 定义是否使用子循环EDCTS： 定义质量缩放因子EDCURVE： 定义数据曲线EDDAMP： 定义系统阻尼EDDC： 删除或杀死/重激活接触实体定义EDDRELAX： 进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP： 指定重启动文件的输出频率（d3dump）EDENERGY： 定义能耗控制EDFPLOT： 指定载荷标记绘图EDHGLS： 定义沙漏系数EDHIST： 定义时间历程输出EDHTIME： 定义时间历程输出间隔EDINT： 定义输出积分点的数目EDIS： 定义完全重启动分析的应力初始化EDIPART： 定义刚体惯性EDLCS： 定义局部坐标系EDLOAD： 定义载荷EDMP： 定义材料特性EDNB： 定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。
ANSYSLS-DYNA 用 户 使 用 手 册_ 第 一 章
第一章 引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA 的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成 ： 1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程： ·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样， 也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT： 激活自适应网格EDASMP： 创建部件集合EDBOUND： 定义一个滑移或循环对称界面EDBVIS： 指定体积粘性系数EDBX： 创建接触定义中使用的箱形体EDCADAPT： 指定自适应网格控制EDCGEN： 指定接触参数EDCLIST： 列出接触实体定义EDCMORE： 为给定的接触指定附加接触参数EDCNSTR： 定义各种约束EDCONTACT ： 指定接触面控制EDCPU： 指定CPU时间限制EDCRB： 合并两个刚体EDCSC： 定义是否使用子循环EDCTS： 定义质量缩放因子EDCURVE： 定义数据曲线EDDAMP： 定义系统阻尼EDDC： 删除或杀死/重激活接触实体定义EDDRELAX： 进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP： 指定重启动文件的输出频率（d3dump）EDENERGY： 定义能耗控制EDFPLOT： 指定载荷标记绘图EDHGLS： 定义沙漏系数EDHIST： 定义时间历程输出EDHTIME： 定义时间历程输出间隔EDINT： 定义输出积分点的数目EDIS： 定义完全重启动分析的应力初始化EDIPART： 定义刚体惯性EDLCS： 定义局部坐标系EDLOAD： 定义载荷EDMP： 定义材料特性EDNB： 定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。
LS-DYNA超详细、超全面中文教程
March 7, 2002 Inventory #001630
1-1
March 7, 2002 Inventory #001630
1-2
EExxpplliicciitt DDyynnaammiiccss wwiitthh AANNSSYYSS//LLSS--DDYYNNAA 66..00
1-9
EExxpplliicciitt DDyynnaammiiccss wwiitthh AANNSSYYSS//LLSS--DDYYNNAA 66..00
Training Manual
• 所有的这些成形过程可以利用LSDYNA 程序的质量缩放和变化工 具速度功能来模拟
概述
… ANSYS/LS-DYNA 的应用 • 制造过程的模拟 • 深拉 • 液压成形 • 超弹成形 • 轧制 • 挤压 • 冲压 • 加工 •钻
March 7, 2002 Inventory #001630
1-3
第1-1章
概述
EExxpplliicciitt DDyynnaammiiccss wwiitthh AANNSSYYSS//LLSS--DDYng Manual
• 本章包括显式动力学和ANSYS/LS-DYNA 程序的背景、应用、理论以及 概述。
• LS-DYNA 求解器
– 市场上最快的显式求解器 – 比其他任何显式程序具有更多的特性 – 完全版本的 LS-DYNA (带有气囊，空气包, 安全带, 炸药模型等) – 完全版的LS-POST后处理器
Training Manual
LS_DYNA用户使用手册(中)
另外，可以用 EDCRB 命令把两个刚体结合在一起，它们的作用如同一个刚性体。但与刚性体 的定义不同的是，它主要依据材料号，根据 PARTＩD 定义的刚体约束和一个约束方程号。因此，为 了在两个物体间施加刚体约束，必须执行命令 EDCRB, ADD, NEQN, PARTS，NEQN 为约束方程参 考编号，PARTM 是主刚体 part 号，PARTS 是从刚体 part 号。必须注意不能用同一个 NEQN 值执行多 个 EDCRB 命令，仅使用最后一个 NEQN 值。当使用 EDCRB 命令时，第二个刚性体将被第一个刚 性体吸收，因而此后对第二个刚性体的任何操作将无效．
8.1 定义惯性特性
缺省时，程序将计算每个刚体的惯性特性。但是，用户可能会发现给刚性体设定重力、质量、
初始速度（在整体或局部坐标系）的特定中心和特定惯性张量是很有用的，而不是依赖于求解过程
中由有限元模型计算得到的值。可以用 EDIPART 来定义刚性体的任意特征，命令格式如下： 其中：PART－定义惯性的 part ID
8.3 变形体和刚性体部件间的转换
在一些动力学应用中，如果模型中大部分单元都是可变形的，那么，持续时间较长的刚体运动 的计算量就会极为庞大。摩托车轮子就是这样一个例子，轮子翻滚持续较长时间相对于后来的撞击 会占用更多的 CPU。为了提高这种应用的计算效率，ANSYS/LS-DYNA 提供了这样一种转换性能， 它把某些材料从变形状态换至刚性状态，然后转到变形状态，通过刚体运动过程中转换变形体为刚 性体，可以节省大量的 CPU 时间。
LS-DYNA使用指南
·幂律塑性
·应变率相关塑性
·复合材料破坏
·混凝土破坏
·地表材料
·分段线性塑性
·Honeycomb蜂窝材料
·Mooney-Rivlin橡胶
·Barlat各向异性塑性
·弹塑性流体动力
·闭合多孔泡沫
·低密度泡沫
·粘性泡沫
·可压缩泡沫
·应变率相关幂律塑性
·Johnson-Cook塑性
·空材料
EDWELD：定义无质量焊点或一般焊点
EDWRITE：将显式动态输入写成LS-DYNA输入文件
PARTSEL：选择部件集合
RIMPORT：把一个显式分析得到的初始应力输入到ANSYS
REXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNA
UPGEOM：相加以前分析得到的位移，更新几何模型为变形构型
除了PLANE162之外,以上讲述的显式动态单元都是三维的,缺省时为缩减积分(注意：对于质量单元或杆单元缩减积分不是缺省值)缩减积分意味着单元计算过程中积分点数比精确积分所要求的积分点数少。因此,实体单元和壳体单元的缺省算法采用单点积分。当然,这两种单元也可以采用全积分算法。详细信息参见第九章沙漏,也可参见《LS-DYNA Theoretical Manual》。
belytschkotsay薄膜keyopt15速度快建议在大多数薄膜分析中使用缩减单点积分很好地用于关心起皱的纺织品例如大的平面压缩应力破坏较薄的纤维单元全积分belytschkotsay薄膜keyopt19明显的比通用薄膜单元慢keyopt15面内有四个积分点无沙漏三角型薄壳keyopt14单元基于mindlinreissner平板理论该构型相当僵硬因此不建议用它来整体划分网格使用单点积分bciz三角型薄壳keyopt13单元基于kirchhoff平板理论三角型薄壳单元慢使用单点积分ansyslsdyna用户手册中有关shell163的描述对可用的壳单元算法作了完整的介绍
LS-DYNA的中文教程
LS-DYNA的中⽂教程第⼆部分ANSYS/LS-DYNA程序的使⽤⽅法⼀、概述ANSYS/LS-DYNA 程序系统是将⾮线性动⼒分析程序LS-DYNA显式积分部分与ANSYS程序的前处理PREP7和后处理POST1、POST26连接成⼀体。
这样既能充分运⽤LS-DYNA程序强⼤的⾮线性动⼒分析功能，⼜能很好地利⽤ANSYS程序完善的前后处理功能来建⽴有限元模型与观察计算结果，它们之间的关系如下。
ANSYS/LS-DYNA程序系统的求解步骤为：（⼀）前处理Preprocessor建模（⽤PREP7前处理解算器）1.设置Preference(Main Menu:Preference)选项置Structural LS-DYNA explicit。
这样，以后显⽰的菜单完全被过滤成ANSYS/LS-DYNA 的输⼊选项。
再定义⼀种显式单元类型，即可激活LS-DYNA求解。
GUI: Main Menu>Preferencesa.选择Structural.b.选择LS-DYNA Explicit.c.OK.2.定义单元类型Element Type和Option（算法）和实常数Real Constant。
3.定义材料性质Material Properties。
4.建⽴结构实体模型Modeling。
5.进⾏有限元⽹格剖分Meshing。
6.定义接触界⾯Contact。
（⼆）加载和求解Solution1.约束、加载和给定初始速度。
2.设置求解过程的控制参数。
3.选择输出⽂件和输出时间间隔。
4.求解Solve（调⽤LS-DYNA）。
（三）后处理POST1（观察整体变形和应⼒应变状态）和POST26（绘制时间历程曲线），也可连接LSTC公司的后处理程序LS-TAURUS。
在各程序模块之间传递数据的⽂件有：(1)A NSYS数据⽂件数据库⽂件(Database File)－Jobname.DB ⼆进制⽂件图形数据⽂件(Results File)－Jobname.RST ⼆进制⽂件时间历程数据⽂件－Jobname.HIS ⼆进制⽂件输出⽂件(Output File)－Jobname.OUT ASCII⽂件命令⽂件(Log File)－Jobname.LOG ASCII⽂件(2)L S-DYNA数据⽂件输⼊数据⽂件(Iuput file)－Jobname.K ASCII⽂件重起动⽂件(Dump File)－D3DUMP 随机⽂件图形数据⽂件(Plot File)－D3PLOT 随机⽂件时间历程⽂件－D3THDT 随机⽂件由于ANSYS前处理程序还不能满⾜LS-DYNA程序系统的全部功能，⽤户可以⽣成LS-DYNA的输⼊数据⽂件Jobname.K，经过编辑、修改后，再直接调⽤LS-DYNA程序求解，其计算结果图形数据⽂件仍然可以连接ANSYS后处理程序POST1和POST26以及LS-DYNA的后处理程序LS-TAURUS观察计算结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。
1.3本手册使用指南本手册包含过程和参考信息，可从前到后选择性阅读。
然而，选择与规划和进行显式动态分析求解过程相对应的顺序阅读更有帮助。
在建模之前，必须确定最能代表物理系统的单元类型和材料模型，下面几章将为你提供相关的一些基础知识：第二章，单元第七章，材料模型选择了合适的单元类型和材料模型后，就可以建模了。
建模的典型方面如下所示：第三章，建模第六章，接触表面第八章，刚体第四章，加载与求解和后处理有关的特征如下：第五章，求解特性第十二章，后处理有些高级功能在一个分析中可能涉及不到，但在某些情况下可能用到，如下所示：第九章，沙漏第十章，质量缩放第十一章，子循环第十三章，重启动第十四章，显-隐式连续求解第十五章，隐-显式连续求解最后，附录中还包含了有关下列主题的有关信息：附录A，隐、显式方法的比较附录B，材料模型样例附录C，ANSYS/LS-DYNA和LS-DYNA命令变换1.4何处能找到显式动态例题The Explicit Dynamics Tutorial描述了一个典型的显式动态分析例题。
1.5其它信息对于显式动态分析的详细资料，请参阅《ANSYS Structural Analysis Guide》中的第十四章。
对于显式动态分析单元的详细资料，请参阅《ANSYS Element Reference》；至于详细的理论信息，请参阅Livermore Software Technology Corporation的《LS-DYNA Theoretical Manual》。
第二章单元在显式动态分析中可以使用下列单元：·LINK160杆·BEAM161梁·PLANE162平面·SHELL163壳·SOLID164实体·COMBI165弹簧阻尼·MASS166质量·LINK167仅拉伸杆本章将概括介绍各种单元特性,并列出各种单元能够使用的材料类型。
除了PLANE162之外,以上讲述的显式动态单元都是三维的,缺省时为缩减积分(注意：对于质量单元或杆单元缩减积分不是缺省值)缩减积分意味着单元计算过程中积分点数比精确积分所要求的积分点数少。
因此,实体单元和壳体单元的缺省算法采用单点积分。
当然,这两种单元也可以采用全积分算法。
详细信息参见第九章沙漏,也可参见《LS-DYNA Theoretical Manual》。
这些单元采用线性位移函数；不能使用二次位移函数的高阶单元。
因此，显式动态单元中不能使用附加形状函数，中节点或P-单元。
线位移函数和单积分点的显式动态单元能很好地用于大变形和材料失效等非线性问题。
值得注意的是，显单元不直接和材料性能相联系。
例如，SOLID164单元可支持20多种材料模型，其中包括弹性，塑性，橡胶，泡沫模型等。
如果没有特别指出的话（参见第六章，接触表面），所有单元所需的最少材料参数为密度，泊松比，弹性模量。
参看第七章材料模型，可以得到显式动态分析中所用材料特性的详细资料。
也可参看《ANSYS Element Reference》,它对每种单元作了详细的描述，包括单元的输入输出特性。
2.1实体单元和壳单元2.1.1 SOLID164SOLID164单元是一种8节点实体单元。
缺省时，它应用缩减（单点）积分和粘性沙漏控制以得到较快的单元算法。
单点积分的优点是省时，并且适用于大变形的情况下。
当然，也可以用多点积分实体单元算法（KEYOPT（1）=2）；关于SOLID164的详细描述，请参见《ANSYS Element Reference》和《LS-DYNA Theoretical Manual》中的§3.3节。
如果担心沙漏现象，比如泡沫材料，可采用多点积分算法，因为它无需沙漏控制；计算结果要好一些。
但要多花大约4倍的CPU时间。
楔形、锥型和四面体单元是六面体单元的退化产物（例如，一些节点是重复的）。
这些形状在弯曲时经常很僵硬，有些情况下还有可能产生问题。
因此，应尽量避免使用这些退化形状的单元。
对于实体单元可采用下列材料模型：·各向同性弹性·正交各向异性弹性·各向异性弹性·双线性随动强化·塑性随动强化·粘弹性·Blatz-ko橡胶·双线性各向同性·幂律塑性·应变率相关塑性·复合材料破坏·混凝土破坏·地表材料·分段线性塑性·Honeycomb蜂窝材料·Mo oney-Rivlin橡胶·Barlat各向异性塑性·弹塑性流体动力·闭合多孔泡沫·低密度泡沫·粘性泡沫·可压缩泡沫·应变率相关幂律塑性·Johnson-Cook塑性·空材料·Zerilli-Armstrong·Bamman·Steinberg·弹性流体2.1.2 SHELL163SHELL163单元有12中不同的算法。
用KEYOPT（1）来定义所选的算法。
和实体单元一样，积分点的个数直接影响着CPU时间。
因此，对于一般的分析而言，建议使用缺省积分点个数。
以下将概述SHELL163单元的不同算法：2.1.3通用壳单元算法·Belytschko-Tsay(KEYOPT(1)=0或2)—缺省—速度快，建议在多数分析中使用—使用单点积分—单元过度翘曲时不要使用·Belytschko-Wong-Chiang(KEYOPT(1)=10)—比Belytschko-Tsay慢25%—使用单点积分—对翘曲情况一把可得到正确结果·Belytschko-Leviathan(KEYOPT(1)=8)—比Belytschko-Tsay慢40%—使用单点积分—自动含有物理上的沙漏控制·Hughes-Liu(KEYOPT(1)=1,6,7,11)有4种不同的算法，它可以将节点偏离单元的中面。
KEYOPT(1)=1一般型Hughes-Liu，使用单点积分，比Belytschko-Tsay慢250%。
