胶体磨使用说明书
胶体磨使用说明书一、产品简介胶体磨是一款用于湿式磨碎物料的机械设备，广泛应用于食品、化妆品、制药等行业。
它采用高速旋转的磨盘和固定磨盘之间的摩擦作用，将物料磨碎成细小的颗粒，从而达到混合、分散和乳化等目的。
二、安全操作须知1. 在启动胶体磨之前，请确保电源和控制开关处于关闭状态。
2. 使用胶体磨时，请佩戴所需的个人防护装备，如手套、护目镜等，确保操作人员的安全。
3. 在清洁和维护胶体磨之前，务必切断电源和其他能源供应。
4. 请勿在工作过程中将手指或其他物体伸入磨盘内部，以免发生意外伤害。
5. 当胶体磨异常或需要进行维护时，请立即切断电源，并寻求专业人士的帮助。
三、操作步骤1. 将胶体磨放置在平稳的工作台上，并确保它与电源正常连接。
2. 打开进料调节阀，将待磨碎物料加入到进料斗中。
注意，待磨碎物料的粒度应小于设备规定的最大进料颗粒。
3. 启动电源，并根据需要调整转速，一般可根据物料的特性和要求选择合适的转速。
4. 随着胶体磨的转动，物料将被磨盘和固定磨盘之间的摩擦力磨碎成细小颗粒。
注意观察和调整磨碎过程中的进料速度，确保良好的磨碎效果。
5. 在磨碎过程中，可以根据需要添加适量的润滑剂或水，以保持适当的磨碎状态和温度。
6. 磨碎完成后，关闭进料调节阀，停止物料的进料。
等待一段时间，以确保设备中的物料完全排出。
7. 关闭电源，并进行设备的清洁和维护。
四、设备保养与维护1. 每次使用结束后，请立即清洗磨盘和固定磨盘，并确保设备干燥，以防止细菌滋生和生锈。
2. 定期检查胶体磨的传动系统、冷却系统和电气系统，确保其正常工作。
如发现异常现象，请立即停止使用，并寻求专业人士的帮助。
3. 定期更换磨盘和固定磨盘，以保持设备的正常工作和磨碎效果。
4. 定期添加润滑剂，并根据使用频率和工作环境进行润滑。
5. 使用过程中，如发现异常噪音、异味或其他异常情况，请立即检查和处理。
五、故障排除1. 胶体磨启动后无法工作：- 检查电源是否正常连接；- 检查电气系统是否损坏，是否有松动的电线。
立式胶体磨说明书

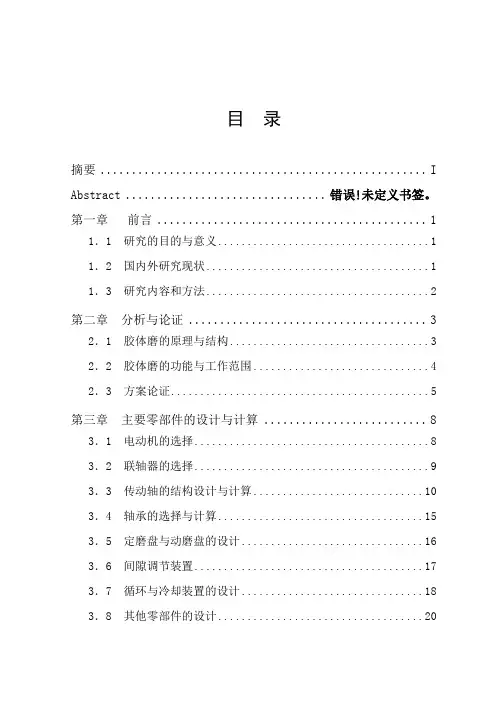

目录摘要 (I)Abstract ............................... 错误！未定义书签。
第一章前言 . (1)1．1 研究的目的与意义 (1)1．2 国内外研究现状 (1)1．3 研究内容和方法 (2)第二章分析与论证 (3)2．1 胶体磨的原理与结构 (3)2．2 胶体磨的功能与工作范围 (4)2．3 方案论证 (5)第三章主要零部件的设计与计算 (8)3．1 电动机的选择 (8)3．2 联轴器的选择 (9)3．3 传动轴的结构设计与计算 (10)3．4 轴承的选择与计算 (15)3．5 定磨盘与动磨盘的设计 (16)3．6 间隙调节装置 (17)3．7 循环与冷却装置的设计 (18)3．8 其他零部件的设计 (20)3．9 密封的选择 (23)第四章结论与建议 (24)4．1 结论 (24)4．2 意见与建议 (24)致谢 ................................... 错误！未定义书签。
参考文献 ............................... 错误！未定义书签。
摘要本文研究了立式胶体磨的设计方法，介绍了其工作原理、结构特点、传动系统及主要技术参数。
采用设计与改进相结合的方法进行主要零件的结构设计。
本课题不仅完成了预期的设计任务，而且做出了较大改进，动、定磨盘等主要零部件均使用优质不锈钢制造，既解决了工作表面易磨损的缺点，也更符合卫生要求；此外本课题还设计了一般胶体磨所不具备的冷却装置和循环装置，使之成为一款更好的产品。
关键词：立式胶体磨，设计，卫生，冷却，循环第一章前言1．1 研究的目的与意义胶体磨是一种磨制胶体或近似胶体物料的超微粉碎设备[1]。
胶体磨已经使人们逐步认识并被确定为食品工业中最优的加工机械设备。
它具有各种搅拌机、粉碎机、磨浆机的机械性能，效率是上述设备的2-5倍，节约能耗，可实现密闭式连续生产，因此在食品加工行业，推广应用胶体磨有着深远的经济意义。

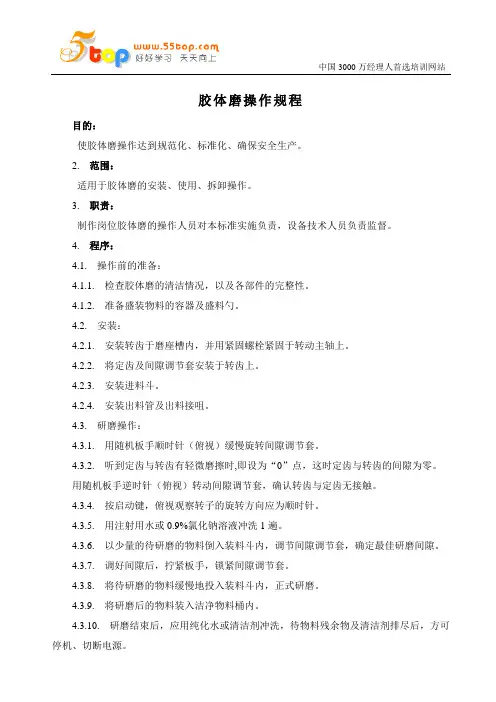

胶体磨操作规程
胶体磨操作规程目的：使胶体磨操作达到规范化、标准化、确保安全生产。
2.范围：适用于胶体磨的安装、使用、拆卸操作。
3.职责：制作岗位胶体磨的操作人员对本标准实施负责，设备技术人员负责监督。
4. 程序：4.1. 操作前的准备：4.1.1. 检查胶体磨的清洁情况，以及各部件的完整性。
4.1.2. 准备盛装物料的容器及盛料勺。
4.2. 安装：4.2.1. 安装转齿于磨座槽内，并用紧固螺栓紧固于转动主轴上。
4.2.2. 将定齿及间隙调节套安装于转齿上。
4.2.3. 安装进料斗。
4.2.4. 安装出料管及出料接咀。
4.3. 研磨操作：4.3.1. 用随机板手顺时针（俯视）缓慢旋转间隙调节套。
4.3.2. 听到定齿与转齿有轻微磨擦时,即设为“0”点，这时定齿与转齿的间隙为零。
用随机板手逆时针（俯视）转动间隙调节套，确认转齿与定齿无接触。
4.3.4. 按启动键，俯视观察转子的旋转方向应为顺时针。
4.3.5. 用注射用水或0.9%氯化钠溶液冲洗1遍。
4.3.6. 以少量的待研磨的物料倒入装料斗内，调节间隙调节套，确定最佳研磨间隙。
4.3.7. 调好间隙后，拧紧板手，锁紧间隙调节套。
4.3.8. 将待研磨的物料缓慢地投入装料斗内，正式研磨。
4.3.9. 将研磨后的物料装入洁净物料桶内。
4.3.10. 研磨结束后，应用纯化水或清洁剂冲洗，待物料残余物及清洁剂排尽后，方可停机、切断电源。
4.4. 停机拆卸：4.4.1. 拆卸进料斗。
4.4.2. 拆卸出料咀及出料管。
4.4.3. 拧松随机板手，逆时针旋转间隙调节套，将定齿及间隙调节套拆卸下来。
4.4.4. 松开转动主轴上的固定螺栓，将转齿由转动主轴上拆卸下来。
4.5. 按胶体磨清洁规程（SOP SC1029）进行清洁。
员工满意度管理办法1. 目的：为了提高员工满意度和员工忠诚度,及时调查员工满意度和分析改进,促进企业永续发展。
2. 范围：适用于本公司所有员工。
3. 权责:由管理课负责员工满意信息的收集、分析、检讨、改进。
立式胶体磨

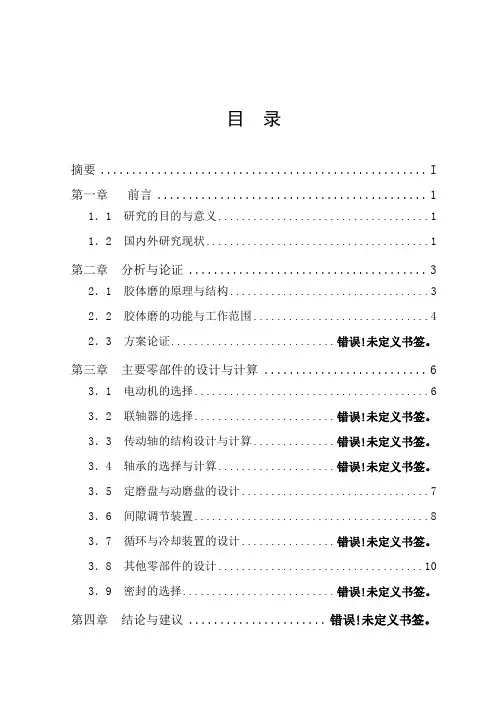

目录摘要 (I)第一章前言 (1)1．1 研究的目的与意义 (1)1．2 国内外研究现状 (1)第二章分析与论证 (3)2．1 胶体磨的原理与结构 (3)2．2 胶体磨的功能与工作范围 (4)2．3 方案论证........................... 错误！未定义书签。
