第二节闭合电路的欧姆定律[学习目标] 1.理解电动势的概念，知道电动势是描述非静电力做功本领的物理量.2.了解外电路、内电路，知道电动势等于内、外电路电势降落之和.3.理解闭合电路的欧姆定律，掌握其表达式.4.会分析路端电压与负载的关系．一、闭合电路1．闭合电路的组成(1)______电路：电源外部的电路，其电阻称为________电阻．(2)________电路：电源内部的电路，其电阻称为______电阻．2．电流方向(1)在外电路中，电流由电势____的正极流向电势____的负极．(2)在内电路中，电流由电势____的负极流向电势____的正极．二、电动势1．非静电力：电源提供的把正电荷由负极搬运到正极的力．2．电源：通过非静电力做功，把其他形式的能转化为电能的装置．3．电动势：(1)概念：电动势是描述电源将其他形式的能转化为______的本领的物理量．(2)定义式：E＝______.(3)单位：与电势、电压的单位相同，都是______，符号为V.(4)电动势在数值上等于不接用电器时电源正负两极间的______．三、研究闭合电路欧姆定律1．内容：闭合电路中的电流与电源的________成正比，与________________成反比．2．表达式：I＝____________.3．另外两种表达形式：(1)E＝U外＋__________；(2)E＝IR＋______.四、路端电压与负载的关系1．路端电压的表达式：U＝________.2．路端电压随外电阻的变化规律(1)当外电阻R增大时，由I＝ER＋r可知电流I________，内电压U内＝Ir逐渐________，路端电压U＝E－Ir________.(2)当外电阻R减小时，由I＝ER＋r可知电流I________，内电压U内＝Ir逐渐______，路端电压U＝E－Ir________.1．判断下列说法的正误．(1)电源是通过静电力做功把其他形式的能转化为电能的装置．()(2)把同一电源接在不同的电路中，电源的电动势也将变化．()(3)外电阻变化可以引起内电压的变化，从而引起内电阻的变化．()(4)对于同一电源，外电路的电阻越大，路端电压就越大．()(5)外电路断路时，电源两端的电压就是电源电动势．()2.如图所示，电动势为2 V的电源跟一个阻值R＝9 Ω的电阻接成闭合电路，理想电压表测得电源两端电压为1.8 V，则电源的内阻为________ Ω.一、电源的电动势导学探究日常生活中我们经常接触到各种各样的电源，如图所示的干电池、手机电池，它们有的标有“1.5 V”字样，有的标有“3.7 V”字样．(1)如果把5 C的正电荷从1.5 V干电池的负极移到正极，电荷的电势能增加了多少？非静电力做了多少功？如果把2 C的正电荷从3.7 V手机电池的负极移到正极呢？(2)是不是非静电力做功越多，电源把其他形式的能转化为电能的本领就越大？如何描述电源把其他形式的能转化为电能的本领？知识深化对电动势的理解1．E ＝Wq 是电动势的定义式而不是决定式，E 的大小与W 和q 无关，是由电源自身的性质决定的；电动势不同，表示电源将其他形式的能转化为电能的本领不同．2．电动势与电压不同：电动势是描述电源非静电力做功本领大小的物理量，而电压表示两点电势的差值．当外电路断开时，电动势在数值上等于电源两极间的电压． 例1 (多选)关于电动势E 的说法正确的是( )A ．电动势E 的大小，与非静电力所做的功W 的大小成正比，与移送电荷量q 的大小成反比B ．电动势E 是由电源本身决定的，跟电源的体积和外电路均无关C ．电动势E 是表征电源把其他形式的能转化为电能本领强弱的物理量D ．电动势E 的单位与电势差的单位相同，故两者在本质上相同针对训练1 (多选)一组铅蓄电池的电动势为4.8 V ，内阻不为零，以下说法中正确的是( ) A ．电路中每通过1 C 电荷量，铅蓄电池能把4.8 J 的化学能转变为电能 B ．体积大的铅蓄电池比体积小的铅蓄电池的电动势大C ．电路中每通过1 C 电荷量，铅蓄电池内部非静电力做功为4.8 JD ．该铅蓄电池把其他形式的能转化为电能的本领比一节干电池(电动势为1.5 V)的强 二、闭合电路的欧姆定律 1．内、外电路中的电势变化如图所示，外电路中电流由电源正极流向负极，沿电流方向电势降低，内电路中电流由电源负极流向正极，沿电流方向电势升高．2．闭合电路欧姆定律的几种表达形式 (1)I ＝ER ＋r、E ＝IR ＋Ir 只适用于外电路为纯电阻的闭合电路． (2)U 外＝E －Ir ，E ＝U 外＋U 内适用于任意的闭合电路．例2 如图所示的电路中，当S 闭合时，电压表和电流表(均为理想电表)的读数分别为1.6 V 和0.4 A ，当S 断开时，它们的示数变为1.7 V 和0.3 A ，则电源的电动势和内阻各为多少？针对训练2(多选)如图所示，当可变电阻R＝2 Ω时，理想电压表的示数U＝4 V，已知电源的电动势E＝6 V，则()A．此时理想电流表的示数是2 AB．此时理想电流表的示数是3 AC．电源的内阻是1 ΩD．电源的内阻是2 Ω三、路端电压与负载的关系导学探究1.在如图所示的电路中，电源的电动势E＝10 V，内电阻r＝1 Ω，试求当外电阻分别是3 Ω、4 Ω、9 Ω时所对应的路端电压．通过数据计算，你发现了怎样的规律？2．根据闭合电路欧姆定律写出路端电压U与干路电流I之间的关系式，并画出U－I图像．知识深化1．外电阻的两类变化引起的相应变化(1)说明电源的电动势在数值上等于电源没有接入电路时的路端电压．(2)说明 由于电源内阻很小，所以短路时会形成很大的电流，为保护电源，绝对不能把电源两极直接相连接． 2．电源的U －I 图像 (1)函数表达式：U ＝E －Ir .(2)电源的U －I 图线是一条倾斜的直线，如图所示．(3)当外电路断路时(即R →∞，I ＝0)：纵轴上的截距表示电源的电动势E ；当外电路短路时(R ＝0，U ＝0)：横轴上的截距表示电源的短路电流I 短＝Er .(条件：横、纵坐标均从0开始)(4)图线的斜率：其绝对值为电源的内电阻，即r ＝E I 短＝|ΔUΔI|.例3 (2022·广州市高二期末)如图为两个不同闭合电路中两个不同电源的U －I 图像，下列判断正确的是( )A ．电动势E 1＝E 2，发生短路时的电流I 1<I 2B ．电动势E 1＝E 2，内阻r 1>r 2C ．电动势E 1>E 2，内阻r 1<r 2D ．当两电源的工作电流变化量相同时，电源2的路端电压变化大 例4 (多选)如图所示为某一电源的U －I 图线，由图可知( )A ．电源电动势为2 VB ．电源内电阻为13 ΩC ．电源短路时电流为6 AD ．电路路端电压为1 V 时，电路中电流为5 A针对训练3 (多选)当分别用A 、B 两电源给某电路供电时，其路端电压与电流的关系图线如图所示，则( )A ．电源电动势E A ＝EB B ．电源内阻r A ＝r BC ．电源A 的短路电流为0.2 AD ．电源B 的短路电流为0.3 A第二节 闭合电路的欧姆定律探究重点 提升素养 一、 导学探究(1)把5 C 的正电荷从1.5 V 干电池的负极移到正极，电荷的电势能增加了7.5 J ，非静电力做功7.5 J ．把2 C 的正电荷从3.7 V 手机电池的负极移到正极，电荷的电势能增加了7.4 J ，非静电力做功7.4 J.(2)不是．非静电力对电荷做功多少与电荷的数量有关．若把相同数量的正电荷从电源的负极移到正极，做功越多，电荷获得的电势能越多，表明电源把其他形式的能转化为电能的本领就越大．可以用非静电力做的功与电荷量的比值来反映电源把其他形式的能转化为电能的本领．例1 BC [E ＝Wq 是电动势的定义式，电动势与W 、q 没有关系，它是由电源本身决定的，是表征电源把其他形式的能转化为电能本领强弱的物理量．电动势和电势差尽管单位相同，但本质上是不相同的，故选B 、C.]针对训练1 ACD [由W ＝Eq 可知，电路中每通过1 C 的电荷量时，铅蓄电池将4.8 J 的化学能转化为电能，故A 正确；电池的电动势与电池体积无关，故B 错误；电路中每通过1 C 的电荷量，铅蓄电池内部非静电力做功为W ＝Eq ＝4.8 J ，故C 正确；电动势反映电源将其他形式的能转化为电能的本领，故D 正确．]例2 2 V 1 Ω解析 当S 闭合时，R 1和R 2并联接入电路，由闭合电路欧姆定律得U 1＝E －I 1r 代入数据得E ＝1.6＋0.4r ①当S 断开时，只有R 1接入电路，由闭合电路欧姆定律得U 2＝E －I 2r 代入数据得E ＝1.7＋0.3r ② 联立①②得E ＝2 V ，r ＝1 Ω.针对训练2 AC [由题图可知电压表测量的是路端电压，电流表测的是通过可变电阻R 的电流，则U ＝IR ，得I ＝2 A ，再由闭合电路欧姆定律有E ＝U ＋Ir ，将I ＝2 A 、U ＝4 V 、E ＝6 V 代入可得r ＝1 Ω，故选项A 、C 正确，B 、D 错误．] 三、 导学探究1．外电压分别为7.5 V 、8 V 、9 V ．随着外电阻的增大，路端电压逐渐增大． 2．由E ＝U ＋U 内及U 内＝Ir 得 U ＝E －Ir ，U －I 图像如图所示．例3 D [由闭合电路欧姆定律得E ＝U ＋Ir ，变形得U ＝E －Ir ，对应图像可知，电源的U －I 图像与纵轴的截距表示电源的电动势E ，斜率表示内阻r ，与横轴的截距为电路中的短路电流，所以由图像可得E 1＝E 2，r 1<r 2，I 1>I 2，所以A 、B 、C 错误；当两电源的工作电流变化量相同时，由于2的斜率比1的斜率大，所以电源2的路端电压变化大，所以D 正确．]例4 AD [在电源的U －I 图线中，纵轴截距表示电源电动势，A 正确；横轴截距表示短路电流，C 错误；U －I 图线斜率的绝对值表示电源的内电阻，则r ＝2－0.86 Ω＝0.2 Ω，B 错误；当电路路端电压为1 V 时，内电阻分得的电压U 内＝E －U 外＝2 V －1 V ＝1 V ，则电路中的电流I ＝U 内r ＝10.2A ＝5 A ，D 正确．]针对训练3 BD [由闭合电路欧姆定律得U ＝E －Ir ，当I ＝0时，U ＝E ，由题图可知，E A ＝2 V ，E B ＝1.5 V ，E A >E B ，故A 错误；U －I 图线斜率的绝对值表示电源的内阻．两图线平行，说明电源的内阻相等，即r A ＝r B ，故B 正确；电源A 的短路电流为I A ＝E A r A ＝22－10.2A ＝0.4A ，故C 错误；电源B 的短路电流为I B ＝E B r B ＝ 1.51.5－10.1A ＝0.3 A ，故D 正确．]。
闭合电路欧姆定律导学案
闭合电路欧姆定律导学案
一、自制水果电池（按下图将橘瓣、电极、LED 灯连接起来）
测测你制作的水果电池的电动势E=_________ 二、实验探究路端电压U 与电流I 的关系
根据闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．表达式：r
+=
R E
I 或内外U U E += ，哪如图所示电路，当外电路电阻R 增
大时，电压表示数（路端电压）与电流表示数将如何变化？ 实验探究：路端电压（外电路电压）与外电阻的关系, 连接如图所示实物电路，闭合电键K ，改变滑动变阻器的阻值，电压表与电流表的数值随之改变，将实验数据记录在如下表格中，并绘制U-I 图像分析当外电路电阻改变时，路端电压与电流的关系。
实验次数
1 2 3 4 5 6 电压表示数（V ） 电流表示数
(mA ）
正极
负极。
高二物理12.2 《闭合电路欧姆定律》学案 - 副本
高二物理§12.2 闭合电路欧姆定律【学习目标】1.知道电源是通过非静电力做功将其他形式的能转化为电能的装置，知道电动势的定义式。
经历闭合电路欧姆定律的理论推导过程，理解内、外电路的能量转化，体验能量转化和守恒定律在电路中的具体应用。
3.理解闭合电路的欧姆定律，通过探究电源两端电压和电流的关系，体会图象法在研究物理问题中的作用。
4.能根据闭合电路欧姆定律解释路端电压与负载的关系。
5.了解电源短路可能会带来的危害，加强安全用电意识。
【学习过程】一．闭合电路和电动势问题1：图中小灯泡规格都相同，两个电路中的电池也相同。
多个并联的小灯泡的亮度明显比单独一个小灯泡暗？如何解释这一现象呢？问题2：什么是闭合电路？由哪几部分构成？问题3：电源是如何维持外电路中稳定的电流的？问题4：在下图中画出内电路中的电场方向、正电荷移动的方向、正电荷的受力方向，分析静电力做什么功？电势能如何变化？只有静电力能实现电荷的搬运吗？问题5：从能量的角度分析，非静电力做功时涉及的能量的转化如何？【拓展】在化学电池中，非静电力是化学作用，它使化学能电势能；在发电机中，非静电力是电磁作用，它使机械能转化为电势能；若是温差电池，非静电力是电子的扩散作用，它是热能转化为电势能…………问题6：不同类型的电源，非静电力是不同的，那么不同电源把其他形式的能转化为电势能的本领相同吗？怎么比较电源非静电力做功本领的强弱呢？【重点提炼】1．闭合电路：由、和连成的电路。
和导线组成，电源内部是。
2．非静电力：在电源内部把从负极搬运到正极的力。
3．电源：通过做功把其他形式的能转化为的装置。
4．电动势E:(1)物理意义：表征电源把其他形式的能转化为的本领。
(2)定义：所做的功与所移动的之比。
(3)定义式：。
电动势由决定，与外电路和电池体积。
(4)单位：，符号是。
5.电源的内阻：电源内部也存在电阻，内电路的电阻称为。
【例题1】(多选)关于电源与电路，下列说法正确的是()A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功【例题2】铅蓄电池的电动势为2 V，一节干电池的电动势为1.5 V，将铅蓄电池和干电池分别接入电路，两个电路中的电流分别为0.1 A和0.2 A。
高中物理第二章恒定电流7闭合电路的欧姆定律学案3_1
闭合电路的欧姆定律目标导航思维脉图1.了解内电路、外电路，知道电动势与内、外电压的关系。
(物理观念）2。
掌握闭合电路的欧姆定律并会进行有关计算。
（物理观念)3.会用闭合电路的欧姆定律分析路端电压与负载的关系，培养逻辑思维能力（科学思维)4.会从公式和图象两个角度分析路端电压U与电流I的关系,培养用图象法表述和分析图象问题的能力。
（科学探究）必备知识·自主学习一、闭合电路的欧姆定律1.闭合电路的组成(1)闭合电路是指由电源和用电器及导线组成的完整的电路。
(2）内电路:如图所示，电源内部的电路叫内电路，电源的电阻叫内电阻。
(3)外电路:电源外部的电路叫外电路，外电路的电阻称为外电阻.2。
闭合电路的欧姆定律（1）内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
（2）表达式:I=。
（3)适用条件:外电路为纯电阻电路。
二、路端电压与负载的关系1。
路端电压与外电阻的关系：U外=E-U内=E-r.结论:（1）R增大→U外增大；(2）外电路断路时U外=E;(3)外电路短路时U外=0。
2.路端电压与电流的关系（1）公式：U外=E-Ir。
(2)图象(U-I图象):如图所示是一条倾斜的直线,该直线与纵轴交点的坐标表示电动势E，斜率的绝对值表示电源内阻r。
（1）电动势越大,闭合电路的电流就越大。
（×)(2)电源的内阻越大，闭合电路的电流就越小.(×）(3）电源一定时，负载电阻越大,电流越小。
(√)（4）电源发生短路时,电流为无穷大.（×）(5）外电路断路时，电源两端的电压就是电源电动势.（×)关键能力·合作学习知识点一闭合电路的欧姆定律角度1闭合电路的欧姆定律的表达式表达式物理意义适用条件I=电流与电源电动势成正比，与电路总电阻成反比纯电阻电路E=I(R+r)①E=U外+Ir②E=U外+U内③电源电动势在数值上等于电路中内、外电压之和①式适用于纯电阻电路;②③式普遍适用EIt=I2Rt+I2 rt④W=W外+W 内⑤电源提供的总能量等于内、外电路中电能转化为其他形式的能的总和④式适用于纯电阻电路，⑤式普遍适用【典例1】如图所示的电路中,当开关S接a点时,标有“4 V,8 W”的小灯泡L正常发光，当开关S接b点时,通过电阻R的电流为1 A，这时电阻R两端的电压为5 V。
闭合电路的欧姆定律导学案
高二物理拓展闭合电路的欧姆定律导学案（一）【学习目标】（1）能够推导出闭合电路欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和；（2）理解路端电压与负载的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题；（3）掌握电源断路和短路两种特殊情况下的特点。
知道电源的电动势等于电源没有接入电路时两极间的电压；（4）熟练应用闭合电路欧姆定律解决有关的电路问题；（5）理解闭合电路的功率表达式，知道闭合电路中能量的转化。
【教学重点难点】推导闭合电路欧姆定律，应用定律进行有关讨论；路端电压与负载的关系。
【知识链接】欧姆定律电动势【学习过程】（一）引入新课1、什么是电源？2、电源电动势的概念？物理意义？（1） _________________________________________________________________________ 定义：（2） _________________________________________________________________________ 意义：3、如何计算电路中电能转化为其它形式的能? _____________________________电源是通过非静电力做功把其他形式能转化为电能的装置。
电路，电路中才有电流。
那么电路中的电流大小与哪些因素有关中分配的呢？一•闭合电路1•闭合电路的结构：用导线把电源、用电器连成闭合电路•外电路:内电路：____________________________________________2•闭合电路中的电流在内、外电路中电流是怎样的？在外电路中，电流方向由_______ 流向____ ，沿电流方向电在内电路中，即在电源内部，通过非静电力做功使正电荷由至U ____ ，所以电流方向为________ 流向 ________ 。
内电路与外电路中的电流强度___________ 。
闭合电路欧姆定律导学案1

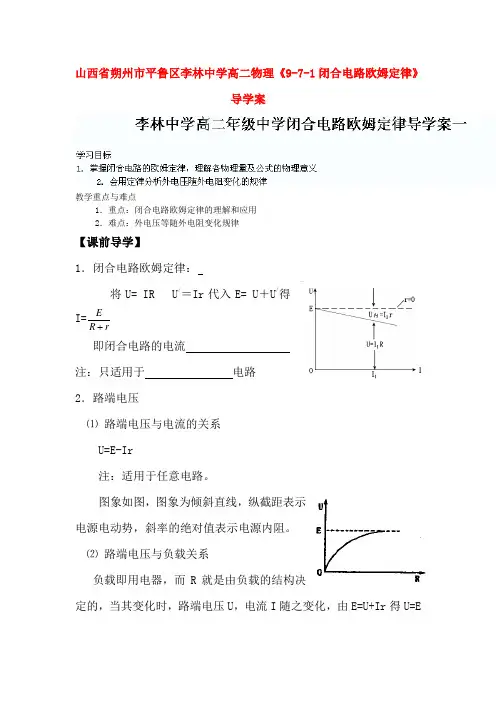

山西省朔州市平鲁区李林中学高二物理《9-7-1闭合电路欧姆定律》导学案教学重点与难点1．重点：闭合电路欧姆定律的理解和应用 2．难点：外电压等随外电阻变化规律【课前导学】1．闭合电路欧姆定律：将U= IR U /＝Ir 代入E= U ＋U /得I=rR E即闭合电路的电流 注：只适用于 电路 2．路端电压⑴ 路端电压与电流的关系 U=E-Ir注：适用于任意电路。
图象如图，图象为倾斜直线，纵截距表示电源电动势，斜率的绝对值表示电源内阻。
⑵ 路端电压与负载关系负载即用电器，而R 就是由负载的结构决定的，当其变化时，路端电压U ，电流I 随之变化，由E=U+Ir 得U=E－Ir=RE1。
可见：（1）U 路随R 的增大而增大，随R 的减少而减小，变化如图示。
（2）当 R →0（短路）时，U ＝0，此时I=rE最大．会引起火灾。
（3）当R →∞（断路）时，U ＝E 【疑难辨析】1．电动势--在数值上等于 电势差.用电压表测量只是粗测电源电动势⑴电压表正负极的接法外电路接通时，在内、外电路上的电压是由于内、外电路上有电阻而产生的．测量时，都必须顺着电流方向接入电压表，其正负接线柱位置如图所示,即外电路电压表正极接电源正极,而内电路电压表的正极顺着电流接应接在靠近负接线柱一侧. ⑵E=U 内+U 外普遍适用外电路断开时粗测电源电动势,闭合时测的是路端电压(外电压) ⑶在数值上等于用非静电力将1C 正电荷从电源负极移到正极的过程中，其他形式的能量转化成电能的多少；而电压在数值上等于移动1C 正电荷时电场力作的功，就是将电能转化成其他形式能量的多少．它们都反映了能量的转化，但转化的过程是不一样的 ⑷电动势是电源的属性,是否随外电路而变化？ ⑸E 大说明电源将其它形式的能转化为电能的本领大----- E 大非静电力做功多吗?++ + --- -⑹区别电压与电动势－－－E 反映其它形式能转化为电能的本领,而U 对应电能转化为其它形式能电压是对电路而言的，它跟电场力做功相关，还常有电势差，电压降，电压损失等不同说法。
《闭合电路的欧姆定律》 导学案
《闭合电路的欧姆定律》导学案一、学习目标1、理解闭合电路欧姆定律的内容及表达式。
2、掌握路端电压与负载的关系，并能进行相关计算。
3、理解电源的电动势和内阻的概念，知道它们的物理意义。
4、会用闭合电路欧姆定律分析实际电路中的问题。
二、知识梳理（一）电动势1、电源：电源是通过非静电力做功把其他形式的能转化为电能的装置。
2、电动势（1）定义：非静电力把正电荷从电源负极移送到正极所做的功跟被移送的电荷量的比值。
（2）表达式：＼（E ＝＼frac{W}｛q}＼）（＼（W\）为非静电力做的功，＼（q\）为电荷量）（3）单位：伏特（＼（V\））（4）物理意义：反映电源把其他形式的能转化为电能本领的大小。
电动势在数值上等于电源没有接入电路时两极间的电压。
（二）闭合电路欧姆定律1、内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
2、表达式：＼（I ＝＼frac{E}｛R ＋r}＼）（＼（E\）为电动势，＼（R\）为外电路电阻，＼（r\）为电源内阻）（三）路端电压与负载的关系1、路端电压：外电路两端的电压，也叫外电压。
2、表达式：＼（U ＝ E Ir\）（＼（I\）为电路中的电流，＼（r\）为电源内阻）3、当外电阻\（R\）增大时，电流\（I\）减小，内电压\（Ir\）减小，路端电压\（U\）增大。
当外电阻\（R\）减小时，电流\（I\）增大，内电压\（Ir\）增大，路端电压\（U\）减小。
（四）电源的输出功率1、定义：电源的输出功率是指外电路上消耗的功率。
2、表达式：＼（P_{出} ＝ UI\）3、当外电阻\（R ＝ r\）时，电源的输出功率最大，＼（P_{m} ＝＼frac{E^｛2}｝｛4r}＼）三、重点难点突破（一）对电动势概念的理解电动势是描述电源性质的重要物理量，要从以下几个方面深入理解：1、电动势是由电源本身的性质决定的，与外电路的情况无关。
不同的电源，电动势一般不同。
2、电动势在数值上等于非静电力把\（1 C\）的正电荷在电源内部从负极移送到正极所做的功。
12.2 闭合电路的欧姆定律导学案
年级：高二学科：物理班级：学生姓名：制作人：不知名编号：2023－1712.2 闭合电路的欧姆定律学习目标：1、知道电源是通过非静电力做功将其他形式的能转化为电能的装置，知道电动势的定义式。
2、经历闭合电路欧姆定律的理论推导过程，理解内外电路的能量转化，体验能量转化和守恒定律在电路中的具体应用。
3、理解内、外电压，理解闭合电路的欧姆定律。
4、会用闭合电路欧姆定律分析路端电压与负载的关系，会进行相关的电路分析和计算。
5、知道欧姆表测量电阻的原理。
预学案一、电动势（阅读教材p83、84并填空）1. 由导线、电源和用电器连成的电路叫作。
用电器和导线组成，电源内部是。
2. 在电源内部，存在着由的电场。
在这个电场中，静电力正电荷向正极移动。
因此，在电源内部要使正点荷向正极移动，就一定要有一种与静电力方向的力作用于电荷才行。
我们把这种力叫作。
也就是说，电源把正电荷从负极搬运到正极的过程中，这种非静电力在做功，使电荷的电势能增加。
从能量转化的角度看，电源是通过非静电力做功把其他形式的能转化为的装置。
3. 在电源内部，所做的功与之比来表示电源的这种特性，叫作。
在数值上等于非静电力把的正电荷在电源内从负极移送到正极所做的功。
如果移动电荷量时非静电力所做的功为W，则电动势表示为。
单位：，简称伏，字母V。
二.闭合电路欧姆定律（阅读教材p86并填空）1. 内容：闭合电路的电流跟电源的电动势成，跟内、外电路的电阻之和成。
2. 公式表示：三.路端电压与负载的关系（阅读教材p86、87并填空）1. 路端电压的表达式：2. 当外电阻增大时，由r R EI +=可知电流 ，路端电压 。
3. 当外电路断路时，电流 ，此时路端电压等于 ；当电源短路时，外电阻 ，此时探究案探究一：电动势1. 实验：课本P83问题中，用同一个电源对一个小灯泡、四个小灯泡供电，小灯泡的亮度是否相同？这样的现象，与同学们的认知是否一致？为什么会有这样的现象，你有怎样的认识？2. 通过上一章《电源和电流》的学习我们知道，电源的外部，在电场力的作用下，电子从负极移动到正极。
闭合电路的欧姆定律 导学案
2-7 闭合电路的欧姆定律导学案课前篇（学会自主学习）【课标解读】1．能利用能量守恒独立的推导闭合电路欧姆定律2．理解闭合电路中电源电动势与电路中内、外电压（路端电压）的关系3．掌握闭合电路中路端电压随外电路电阻变化的规律【知识储备】1．电源的作用：2．反映电源特性的两个参数是和3．欧姆定律的适用条件4．焦耳定律及能量守恒定律【自主预习】一、闭合电路1．外电路：（请在右图中标注出）外电路的的电势降落习惯上叫_________，也叫，用U表示．外2．内电路：（请在右图中标注出）内电路的电阻叫_______．当电路中有电流通过时，内电路的电势降落叫_______，用U内表示．二、闭合电路欧姆定律的推导1．闭合电路欧姆定律（1）在时间t内，外电路中电流做功产生的热Q=____________．外=____________．（2）在时间t内，内电路中电流做功产生的热Q内（3）非静电力做功提供的电能W=___________根据能量守恒定律，有W=Q内+Q外，所以EIt=_______________即E= 整理得I =2．电动势E、外电压U外与内电压U内三者之间的关系，即E =三、闭合电路中路端电压随外电阻变化的规律1．路端电压U外：外电路上总的电势降落．负载R：电路中消耗电能的元件．2．路端电压与负载的关系（1）根据U外=__________、I=_____________可知：当R增大时，U外________；当R减小时，U外________．（填“增大”或“减小”）（2）两种特殊情况：当外电路断路时，R=∞，I=_________，U外=_________当外电路短路时，R=0，I=_______ __，U外=_________【预习反馈】1．一个电源接8Ω电阻时，通过电源的电流为0．15A，接13Ω电阻时，通过电源的电流为0．10A，则电源的电动势为V内阻为Ω．2．许多人造卫星都用太阳电池供电．太阳电池由许多片电池板组成．某电池板不接负载时的电压是600µV，短路电流为30µA．则这块电池板的内阻为Ω．课上篇（学会合作交流）【构建知识体系】【重难点突破】1．闭合电路欧姆定律（1）应用的物理规律（2）推导过程（3）结论（4）变式2．实验探究：路端电压与负载的关系（1）请你按照P61演示，连接电路(待老师检查后，进行通电操作)（2）观察与记录①观察负载电阻变化时，电压表和电流表的示数如何变化，有怎样的规律②当电键S断开时，记录电压表示数（3）结论（4）理论分析【典例释疑】【例1】如图所示，R为电阻箱，V为理想电压表，当电阻箱读数为R1＝2 Ω时，电压表读数为U1＝4 V；当电阻箱读数为R2＝5 Ω时，电压表读数为U2＝5V．求：电源的电动势E和内阻r；【例2】如图所示，R为滑动变阻器，R0为定值电阻，A为电流表，V为电压表，调节滑动变阻器滑片的位置时，电压表和电流表的示数会发生改变．第一次调节滑动端到某一位置，测得此时电压表的示数为U1，电流表的时数为I1，将滑动端调到另一位置时，测得电压表的示数为U2，电流表的时数为I2，则该电源的电动势E和内阻r分别是多少．【随堂反馈】1．若E表示电动势，U表示外电压，U′表示内电压，R表示外电路的总电阻，r表示内电阻，I表示电流，则下列各式中正确的是()A．U′＝IR B．U′＝E－UC．U＝E＋Ir D．U＝RR＋r·E2．在闭合电路中，下列叙述正确的是()A．闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B．当外电路断开时，路端电压等于零C．当外电路短路时，电路中的电流无穷大D．当外电阻增大时，路端电压也增大课后篇（学会应用与拓展）【达标检测】1．如图所示，用两节干电池点亮几只小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是()A．灯少时各灯较亮，灯多时各灯较暗B．灯多时各灯两端的电压较低C．灯多时通过电池的电流较大D．灯多时通过各灯的电流较大2．如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则()A．电灯L更亮，安培表的示数减小B．电灯L更亮，安培表的示数增大C．电灯L更暗，安培表的示数减小D．电灯L更暗，安培表的示数增大3．如图所示的电路中，电阻R＝10 Ω．当开关S断开时，电压表示数为6 V．当开关S闭合时，电压表示数为5．46 V，则电源的电动势和内阻为多少？4．如图所示，闭合电键后测得此时的电压表示数为U1，电流表的时数为I1，当改变滑片的到一个新的位置，此时电压表的示数为U2，电流表的时数为I2，求该电源的电动势E和内阻r分别是多大．。
教学设计(教案)闭合电路欧姆定律
闭合电路欧姆定律一、教学目标：1. 让学生理解闭合电路欧姆定律的概念。
2. 让学生掌握闭合电路欧姆定律的计算方法。
3. 培养学生运用闭合电路欧姆定律解决实际问题的能力。
二、教学内容：1. 闭合电路欧姆定律的定义。
2. 闭合电路欧姆定律的计算公式。
3. 闭合电路欧姆定律的应用。
三、教学重点与难点：1. 教学重点：闭合电路欧姆定律的概念和计算方法。
2. 教学难点：闭合电路欧姆定律在实际问题中的应用。
四、教学方法：1. 采用讲授法讲解闭合电路欧姆定律的概念和计算公式。
2. 采用案例分析法讲解闭合电路欧姆定律在实际问题中的应用。
3. 采用小组讨论法让学生分组讨论并解决问题。
五、教学过程：1. 引入新课：通过一个简单的电路例子，引导学生思考闭合电路中电流、电压和电阻之间的关系。
2. 讲解闭合电路欧姆定律的概念和计算公式：讲解电流、电压和电阻的定义，引导学生理解闭合电路欧姆定律的含义，并给出计算公式。
3. 案例分析：给出一个实际电路问题，让学生运用闭合电路欧姆定律进行计算和分析。
4. 小组讨论：让学生分组讨论并解决问题，引导学生运用所学知识解决实际问题。
6. 布置作业：让学生运用闭合电路欧姆定律解决实际问题，巩固所学知识。
六、教学评估：1. 课堂提问：通过提问方式检查学生对闭合电路欧姆定律概念的理解程度。
2. 案例分析：评估学生在案例分析中的表现，检查学生能否运用闭合电路欧姆定律进行问题解决。
3. 小组讨论：观察学生在小组讨论中的参与程度和问题解决能力。
七、教学资源：1. 闭合电路欧姆定律教学PPT。
2. 实际电路案例及相关数据。
3. 计算器、电路图等辅助教学工具。
八、教学进度安排：1. 第1周：讲解闭合电路欧姆定律的概念和计算公式。
2. 第2周：案例分析，让学生运用闭合电路欧姆定律解决问题。
3. 第3周：小组讨论，培养学生合作解决问题能力。
九、教学反馈：1. 学生反馈：收集学生对教学内容的意见和建议，以便对教学进行调整。
《闭合电路的欧姆定律》 导学案
《闭合电路的欧姆定律》导学案一、学习目标1、理解闭合电路欧姆定律的内容，能够用公式表达。
2、知道电源电动势和内阻的概念，理解其物理意义。
3、掌握路端电压与外电阻的关系，能进行相关的计算和分析。
4、学会运用闭合电路欧姆定律解决简单的电路问题，提高分析和解决问题的能力。
二、知识回顾1、部分电路欧姆定律内容：导体中的电流 I 跟导体两端的电压 U 成正比，跟导体的电阻R 成反比。
公式：I ＝ U/R2、电阻的串联和并联串联：R 总＝ R1 ＋ R2 ＋… ＋ Rn并联：1/R 总＝ 1/R1 ＋ 1/R2 ＋… ＋ 1/Rn三、新课导入在前面的学习中，我们研究了部分电路中的电流、电压和电阻的关系。
然而，在实际的电路中，电源内部也存在电阻，整个电路构成了一个闭合回路。
那么，在闭合电路中，电流、电压和电阻之间又有着怎样的关系呢？这就是我们今天要学习的闭合电路的欧姆定律。
四、新课讲解1、电动势电源是通过非静电力做功把其他形式的能转化为电能的装置。
电源的电动势 E 等于电源没有接入电路时两极间的电压。
电动势的物理意义是表征电源把其他形式的能转化为电能本领的大小。
2、闭合电路欧姆定律（1）内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
（2）公式：I ＝ E/（R ＋ r) 其中，I 为电路中的电流，E 为电源电动势，R 为外电路电阻，r 为电源内阻。
3、路端电压（1）概念：外电路两端的电压，也叫电源的输出电压。
（2）表达式：U ＝ E Ir 当外电路断路时，I ＝ 0，U ＝ E；当外电路短路时，U ＝ 0，I ＝ E/r 。
4、电源的功率和效率（1）电源的总功率：P 总＝ EI（2）电源的输出功率：P 出＝ UI（3）电源的效率：η ＝ P 出／ P 总 × 100% ＝ U/E × 100%五、例题分析例 1：已知电源电动势 E ＝ 3 V，内阻 r ＝1 Ω，外电路电阻 R ＝ 2 Ω，求电路中的电流 I 和路端电压 U 。
闭合电路欧姆定律及应用导学案
闭合电路的欧姆定律【复习目标】1．正确认识电源的电动势与内电阻。
2．熟练掌握闭合电路欧姆定律，并用它对全电路进行有关计算。
3．会分析路端电压、输出功率与负载的关系。
【考点知识梳理】一、电动势1. 电动势的物理意义：表征电源把 能转化为 能本领大小的物理量.2. 电源的电动势大小：在数值上等于电源 两极间的电压.用符号____表示，单位是 .3. 电动势由_________决定，与外电路无关.思考：电动势为E ，内阻为r 的几个电池串联、并联后的总电动势和总内阻分别为多大?二、闭合电路欧姆定律：1．内容：闭合电路里的电流跟电源的 成正比，跟内外电路的之和反比.2. 公式I=3. 电动势与内外电压的关系：E=4．路端电压U 与电流I 的关系：________________，其伏安曲线为：_____________.其中纵轴截距为___________,横轴截距为_____________,斜率的绝对值为____________.5. 路端电压与外电阻的关系：________________（1）当外电阻R 增大时，电流I ，内电压 、路端电压 、当外电路断开即R 为无穷大时，I= ，U 内= ，U 外= .这就是说：断路时的路端电压 电源电动势.（2）当外电阻R 减小时，电流I ，内电压 ，路端电压 .当电源两端短路时，则电阻R= ，此时电流I= ，叫短路电流.6.闭合电路中的能量转化:⑴ 电源的功率：P = = P内 + P 外．① P 内系电源内部消耗的功率，P 内 = ，以热的形式散发．② P 外系电源输出的功率，P 外 = ，转化成其他形式有能量．在纯电阻电路中，P 外 = I 2R = E 2R －r 2R ＋4r ；显然，当R = r 时， 电源的输出功率最大，最大值P m = ；当R 向接近r 阻值的方向变化时，P 出 ，当R 向远离r 阻值的方向变化时，P 出 ，如图所示．⑵ 电源的效率：η = P 出P 总×100% = U E ×100% = R R ＋r×100%，R 越大，η越大，当R = r 时，P 出最大，η= 50%．可见，输出功率最大时，电源的效率并不是最高．【考点知识解读】考点一：电动势的理解1、电动势是描述电源通过非静电力做功将其他形式的能转化成电能的本领大小的物理量.例如一节干电池的电动势为1.5V ，物理意义是在闭合电路中，每通过1C 的电量，电池就把1.5J 的化学能转化成电能.2、电动势在数值上等于电源开路时的正负极间的电势差.3、电源的电动势由电源的本身决定，与电路及工作状态无关.例1.下列关于电动势的说法不正确的是( )A . 电动势就是电压,它是内外电压之和B . 电动势不是电压,但它的数值等于内外电压之和C. 电动势的大小与外电路的结构有关D. 一节干电池的电动势为1.5V ,意味着外电路闭合时,电池1秒能向电路提供1.5J 的化学能.E ．电源向外提供的电能越多，表示电动势越大。
闭合电路的欧姆定律学案
闭合电路欧姆定律1．掌握闭合电路的欧姆定律，理解各物理量及公式的物理意义2．会用定律分析外电压随外电阻变化的规律 教学重点与难点1．重点：闭合电路欧姆定律的理解和应用 2．难点：外电压等随外电阻变化规律一、闭合电路欧姆定律： 将U= IR U/＝Ir 代入E= U ＋U/得I=r R E+即闭合电路的电流 二、路端电压 ⑴ 路端电压与电流的关系 U=E-Ir 注：适用于任意电路。
图象如图，图象为倾斜直线，纵截距表示电源电动势，斜率的绝对值表示电源内阻。
读图像时注意一下几点： a.线与U 轴的交点一定是电源的电动势 b.曲线与I 轴的交点未必是电源短路电流 c.曲线的斜率大小一定是电源内电阻的大小 d.曲线上某一点坐标之积是输出功率，⑵ 路端电压与负载关系负载即用电器，而R 就是由负载的结构决定的，当其变化时，路端电压U ，电流I 随之变化，由E=U+Ir 得U=E －Ir=R rE +1。
可见：（1）U 路随R 的增大而增大，随R 的减少而减小，变化如图示。
（2）当 R →0（短路）时，U ＝0，此时I=r E最大．会引起火灾。
（3）当R →∞（断路）时，U ＝E【疑难辨析】1．电动势在数值上等于断路时电源两端的电势差.用电压表测量只是粗测电源电动势 ⑴电压表正负极的接法外电路接通时，在内、外电路上的电压是由于内、外电路上有电阻而产生的．测量时，都必须顺着电流方向接入电压表，其正负接线柱位置如图所示,即外电路电压表正极接电源正极,而内电路电压表的正极顺着电流接应接在靠近负接线柱一侧. ⑵E=U 内+U 外普遍适用 外电路断开时粗测电源电动势,闭合时测的是路端电压(外电压) ⑶电动势是电源的属性,是否随外电路而变化？⑷E 大说明电源将其它形式的能转化为电能的本领大，那么E 大非静电力做功多吗? （5）区别电压与电动势——电动势在数值上等于用非静电力将1C 正电荷从电源负极移到正极做的功；而电压在数值上等于移动1C 正电荷时电场力作的功，它们都反映了能量的转化，但转化的过程是不一样的。
2.7.1 闭合电路的欧姆定律--选修3-1导学案
丹凤中学2019届物理学科导学案总计：900 编写人：刘全红审核人：王高阳 N0：2019wlx3-1—016§2.7.1 闭合电路的欧姆定律[学习目标]1.了解内电路、外电路，知道电动势等于内、外电路电势降落之和.2.掌握闭合电路欧姆定律的内容，理解各物理量及公式的物理意义.3.会用闭合电路欧姆定律分析路端电压与负载的关系．一、知识记忆与理解[自主预学]1.内、外电路的概念，有什么特点：2.什么是闭合电路的欧姆定律？(1)内容：(2)公式：I＝ER＋r①或E＝IR＋Ir②或E＝U外＋U内．③(3)适用条件思考：我们用电压表直接连接电源的两端，电压表的读数________(填“大于”、“小于”或“等于”)电源电动势．为什么？【预学检测】1在图1所示的电路中，R1＝9Ω，R2＝5Ω，当a、b两点间接理想的电流表时，其读数为0.5A；当a、b两点间接理想的电压表时，其读数为1.8V．求电源的电动势和内电阻．2如图2所示，电源电动势为6V，内阻为1Ω，R1＝5Ω，R2＝10Ω，滑动变阻器R3的阻值变化范围为0～10Ω，求电路的总电流的取值范围．二、思维探究与创新探究一：路端电压与负载的关系1．路端电压的表达式：U＝E－Ir.2．路端电压随外电阻的变化规律(1)当外电阻R增大时，电流I减小，路端电压增大．(2)当外电阻R减小时，电流I增大，路端电压减小．(3)两个特例：外电路断开时，R→∞，I＝0，U ＝E，据此特点可测电源电动势．外电路短路时，R＝0，I＝Er，U＝0，据此特点可以理解不允许将电源两端用导线直接连接的原因．3．外电压U与电流I的关系由U＝E－Ir可知，U－I图象是一条斜向下的直线，如图3所示．图3(1)图象中U轴截距E表示电源的电动势．(2)I轴截距I0等于短路电流．(3)图线斜率的绝对值表示电源的内阻，即r＝|ΔUΔI|.丹凤中学2019届物理学科 导学案总计：900 编写人： 刘全红 审核人：王高阳 N0：2019wlx3-1—016注意：若纵坐标上的取值不是从零开始，则横坐标截距不表示短路电流，但斜率的绝对值仍然等于内阻．【预学检测】(多选)如图4所示是某电源的路端电压与电流的关系图象，下列结论正确的是( )图4A ．电源的电动势为6.0 VB ．电源的内阻为12 ΩC ．电源的短路电流为0.5 AD ．电流为0.3 A 时的外电阻是18 Ω三、 技能应用与拓展 [当堂检测][A 基础题]1、有两个相同的电阻，阻值为R ，串联起来接在电动势为E 的电源上，通过每个电阻的电流为I ；若将这两个电阻并联，仍接在该电源上，此时通过一个电阻的电流为2I3，则该电源的内阻是( )A ．R B.R 2 C ．4R D.R82(多选)对于电动势和内阻确定的电源的路端电压，下列说法正确的是(I 、U 、R 分别表示干路电流、路端电压和外电阻)( ) A ．U 随R 的增大而减小B ．B ．当R ＝0时，U ＝0C ．当电路断开时，I ＝0，U ＝0D ．当R 增大时，U 也会增大3(多选)如图6所示为某一电源的U －I 图象，由图可知( )图6A ．电源电动势为2VB ．电源内阻为13ΩC ．电源短路时电流为6AD ．电路路端电压为1V 时，电路中电流为5A[能力拓展] 4如图7所示，电源电动势E ＝30V ，内阻r ＝1Ω，灯泡上标有“6V 12W ”字样，直流电动机线圈电阻R ＝2Ω，若灯泡恰好能正常发光，求电动机输出的机械功率．你的收获与疑惑教师评价。
