交叉跨越施工专业技术方案

交叉跨越施工专业技术方案

交叉跨越施工方案编制:审核:批准:目录一、工程简况5二、建设、设计、施工、监理单位5三、施工安全措施及注意事项6四、跨越河流施工方案7五、跨越公路施工方案8六、跨越带电线路施工方案10七、跨越光缆及房屋施工方案13八、跨越施工组织措施15九、施工人员的配置16一、工程简况:1、工程名称:XX工程2、电压等级:10kV、400V、220V。

3、10kV架空线路全长:km、400V架空线路全长km、220V架空线路全长km、台变、户表。

4、曲折系数:。

5、回路数:6、主要地形:7、设计气象条件:8、导线型号:9、杆塔:二、建设、设计、施工、监理单位:建设单位:设计单位:施工单位:监理单位:三、施工安全措施及注意事项:1、施工中严格执行工作票制度,工作许可制度,工作监护制度。

2、专职安全员及施工现场负责人必须到现场,用对讲机作为现场指挥和联系的工具。

3、任何人进入施工现场必须正确佩戴安全帽,高处作业人员必须栓安全带(绳),安全带(绳)应挂在牢固的构件上,严禁低挂高用,禁止挂在移动或不牢固的物件上。

4、登杆作业前,应检查电杆根部、基础和拉线是否牢固,否则,应采取安全措施后再行登杆。

上横担或架空线时应检查连接螺丝或挂线金具是否完好,有无严重锈蚀。

5、登杆前,应检查登杆工具和设施是否牢固可靠,禁止携带登杆或在杆塔上移位,严禁利用绳索、拉线上下杆塔或顺杆下滑。

6、高处作业应使用工具袋,上下传递物件应用绳索栓牢传递,严禁上下抛掷。

7、设专人统一指挥。

开工前,要交代施工方法、指挥信号和安全组织、技术措施,分工明确。

8、立杆要使用合格的工器具,严禁过载使用。

立、撤杆过程中基坑内严禁有人工作,除指挥人及指定人员外,其他人员应在离开杆塔高度1.2倍的距离以外。

立、撤杆塔时,主牵引绳、尾绳、杆塔中心及抱杆顶应在一条直线上,抱杆下部应固定牢固,抱杆顶部应设临时拉线控制,临时拉线不得固定在有可能移动的物件上或不可靠的物体上。

公路电力线路交叉跨越一般施工措施

公路电力线路交叉跨越一般施工措施

公路电力线路交叉跨越一般施工措施公路和电力线路交叉跨越施工是指在公路与电力线路交叉处进行建设或维护工作的过程。

这种施工涉及到两个重要的基础设施,因此在进行施工时需要特别注意安全和合理的施工措施。

以下是一般情况下公路和电力线路交叉跨越施工的措施。

一、规划和设计在进行施工工作之前,应进行规划和设计,包括专门的交通方案和电力线路迁改方案。

规划和设计应充分考虑施工对交通和电力线路的影响,并确保施工措施的正确性和有效性。

二、组织施工1.成立专门的施工组织小组,负责协调施工工作,制定详细的施工方案和时间表。

2.制定严密的施工计划,包括施工序列、施工方法和操作流程等。

保证施工过程中的协调和连续性。

3.制定安全措施,如设置施工警示标志、设置施工隔离带等,保证施工现场的安全。

4.充分培训施工人员,确保他们了解施工程序和安全操作规范。

三、线路拆除与回迁1.根据设计方案,使用适当的工具和设备,进行电力线路的拆除工作。

注意操作规范,确保拆除过程中不会对线路和周围环境造成损坏。

2.拆除完成后,及时回迁电力线路,确保其安全运行。

四、交通管控和指示1.根据交通管理方案,设置施工指示牌,指示驾驶员的驶向和速度。

2.设置施工隔离带,将施工区域与行车道隔离开来,防止车辆进入施工区域。

3.安排专门的交通安全员,负责引导和维护施工现场的交通秩序。

根据实际情况,确定交通引导手势和动作,确保安全。

五、安全施工1.施工现场应设置合适的安全预警标志和安全防护设施,如安全帽、防护眼镜、手套等。

2.工人应正确穿戴个人防护装备,并遵守安全操作规程。

3.在施工现场应设置合理的警示标识,以提醒工人和过往交通流量。

六、施工检查1.施工过程中,应定期进行检查和巡视,确保施工质量和安全。

2.根据施工进度和情况,及时调整施工计划和措施。

3.发现问题或危险的地方,应立即采取措施予以解决。

七、施工完成当施工工作完成后,应及时清理施工现场,确保施工对交通和环境的影响最小化。

电力工程线路交叉跨越施工主要工序及特殊工序施工方法

电力工程线路交叉跨越施工主要工序及特殊工序施工方法

电力工程线路跨越施工主要工序及特别工序施工方法一、 一般跨越施工1、10kV 及以下电力线跨越施工:①搭设双面封顶跨越架。

②在工作现场进展验电和挂接地线之后,方可进展搭设越线架作业。

③在搭设和撤除跨越架时停电,其余施工期间 10kV 电力线带电。

4m 或5m1.5m双侧单排跨越架正面图2、通讯线跨越施工:①承受跨越架侧面示意图双面杆封顶跨越架〔一级、二级〕。

②承受单面杆跨越架〔三级〕。

3、大路跨越施工:承受加强型双面桁〔全封顶〕跨越架,材料选用: 毛竹。

要求:①独立强度、结实程度、位置、高度、安全距离必需满足施工强度要求;②跨越架悬挂醒目标志,搭设和撤除必需设安全监护人;③ 强风、暴雨、施工前必需对跨越架进展检查,确认合格前方可使用;④毛竹应承受 3 年生长期以上的,立杆、大横杆、剪刀杆和支杆有效局部的小头直径不小于 75mm ;当不能满足要求时要适当加密使用;⑤绑扎时,小头压大头,搭接长度不得小于 1.5 米,绑扣不得少于 3 道;⑥杆坑底部要夯 实,大头朝下,埋设不得少于 0.5 米,回填土必需夯实,针对本段路面不便开挖,我们将适当考虑绑扫地杆,以增加架体的稳固性,⑦跨越架两端及每隔 7 根左右的立杆要设立剪刀撑、支杆或拉线,且与地面的夹角不得大于 60 度,支杆埋入地下的深度不得小于 0.3 米;⑧大风天等恶劣天气应采1.2m扫地杆主杆 横杆立杆 45m 0 .2 被跨10kv 电力线1.5m4545取加固措施,并派人日夜监护;⑨跨越架架顶承受金属横辊,横辊上承受对导线磨损小的绝缘材料并包胶。

⑩顺线路方向装支撑杆或打拉线。

4、跨越架施工严格执行《电力建设安全规程〔架空电力线路局部〕》,满足电气安全距离,严防触电。

封闭式杉木跨越架的搭设:①杉木跨越架宜承受梢径不小于 9 公分的杉木、竹子或钢管搭设,所用杉木、竹子或钢管搭设不得有明显伤痕及腐烂。

②竹、木越线架的立杆、大横杆应错开搭接,搭接长度不得小于 1.5 米,绑扎时小头应压在大头上,绑扣不得少于三道。

10kV工程交叉跨越、钻越66kV及以上电压等级线路施工方案

10kV工程交叉跨越、钻越66kV及以上电压等级线路施工方案

公主岭市“井井通电”工程2016年第一批项目交叉、跨越专项施工措施四平电力设备制造安装有限公司2017年02月10日批准: 审核:编制:一、工程概况新建及改造 线路 ,其中 钢芯铝绞线 , 钢芯铝绞线 , 钢芯铝绞线 , 钢芯铝绞线 , 绝缘导线 , 绝缘导线 , 绝缘线 ,利旧 型钢芯铝绞线 ,组立 水泥杆 基, 水泥杆 基 钢管杆 基,安装真空开关 台,安装柱上无功补偿 台,新建机井台区 座,改造线路下变台 座。

工程性质及特点沿线地形为平地,平地占 。

地质条件主要由可塑粉质粘土组成 其中,普通土占 。

线路采用水泥杆 水泥杆采用卡盘式基础,平均档距可达到 米。

根据设计,该线路需交叉跨越 线路多处;钻越 、 、 电力线路多处。

跨越县级、乡镇公路多处以及河流通信线路多处为保证跨越施工的安全,根据现场情况,特制定如下方案。

二、施工现场人员组织机构图三、钻越 、 、 线路位置跨越距离页脚内容页脚内容页脚内容页脚内容页脚内容页脚内容四、技术措施放线前的准备工作、架线前应对基础复土及电杆逐基检查,杆塔应正直,构件应齐全等进行一次全面检查。

凡影响架线或架线后无法处理的缺陷必须在架线前处理完毕。

、施工负责人应全面了解架线段内的现场地形,交叉跨越,牵引紧线场地,确定具体的施工方案的人员组织分配,并向全体施工人员明确交代任务、措施、安全质量。

、跨越电力线及重要通讯时,事先应与被跨越方联系,商定方案,并严格执行。

对低压线、广播线不得擅自剪断。

、跨越电力线施工时,应严格执行《国家电网公司电力安全工作规程》和国网公主岭市供电有限公司停送电相关规定,事先应办停电手续。

对 及以下电力线必须填写线路笫一种工作票、严格执行“两票制度”,结合施工现场做好安全防范措施、工作负责人未经调度许可,严禁工作。

工作段两侧应认真作好停电、验电及三相短路接地工作,切勿马虎。

工作结束后,应及时作好复电手续;穿越 、 、 线路应提前勘察好线路对地之间的距离及对 线路的垂直距离保证有效的安全距离,并在施工时采取防止导线弹跳接近上方带电线路的安全措施,并设专人监护。

交叉跨越施工措施方案

交叉跨越施工措施方案

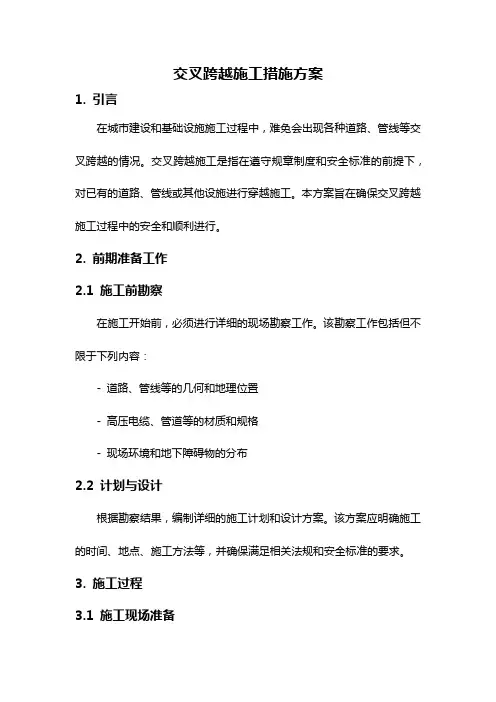

交叉跨越施工措施方案1. 引言在城市建设和基础设施施工过程中,难免会出现各种道路、管线等交叉跨越的情况。

交叉跨越施工是指在遵守规章制度和安全标准的前提下,对已有的道路、管线或其他设施进行穿越施工。

本方案旨在确保交叉跨越施工过程中的安全和顺利进行。

2. 前期准备工作2.1 施工前勘察在施工开始前,必须进行详细的现场勘察工作。

该勘察工作包括但不限于下列内容:- 道路、管线等的几何和地理位置- 高压电缆、管道等的材质和规格- 现场环境和地下障碍物的分布2.2 计划与设计根据勘察结果,编制详细的施工计划和设计方案。

该方案应明确施工的时间、地点、施工方法等,并确保满足相关法规和安全标准的要求。

3. 施工过程3.1 施工现场准备施工前应清理施工区域,并标明警示标志和临时施工标志,确保施工现场的安全和有序。

3.2 施工保护在施工过程中,必须采取必要的措施对已有的道路、管线等进行保护。

比如,可以使用防护板、防护管等方式,防止施工对现有设施的损坏。

3.3 施工方式选择根据不同情况,可以选择适当的施工方式,常见的施工方式包括水平穿越、斜坡穿越、隧道穿越等。

在选择施工方式时,应充分考虑施工难度、安全性和经济效益等因素。

3.4 施工监督和管理在整个施工过程中,应有专人进行施工现场的监督和管理,确保施工质量和安全。

同时,还应与相关部门和单位进行沟通和协调,及时解决施工过程中遇到的问题和困难。

4. 施工后工作4.1 检查和测试在施工结束后,对交叉跨越的道路、管线等进行检查和测试。

通过检查和测试,确认施工的质量和安全符合要求,保障周边环境的安全。

4.2 施工纪录和数据整理将施工过程的相关数据和纪录整理归档,包括但不限于勘察数据、设计方案、施工过程中的监督记录、检查和测试结果等。

这些数据和纪录的整理,有利于今后的维护和管理工作。

4.3 维护和管理交叉跨越施工完成后,应加强对该区域的维护和管理工作,确保交叉跨越的道路、管线等设施的长期可靠运行。

交叉跨越施工方案

交叉跨越施工方案

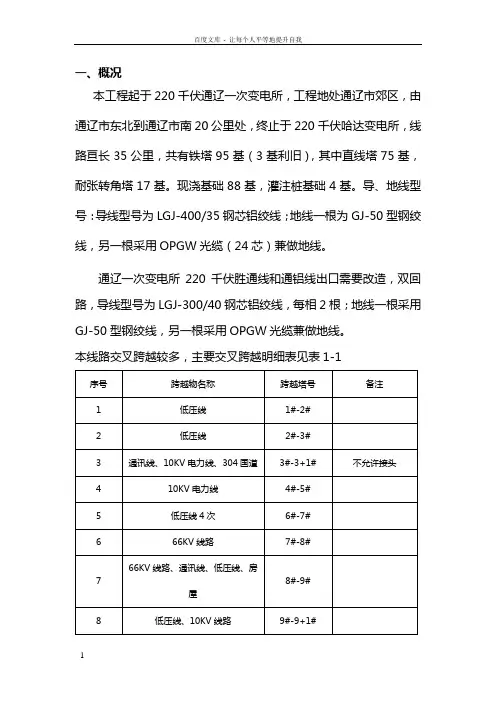

一、概况本工程起于220千伏通辽一次变电所,工程地处通辽市郊区,由通辽市东北到通辽市南20公里处,终止于220千伏哈达变电所,线路亘长35公里,共有铁塔95基(3基利旧),其中直线塔75基,耐张转角塔17基。

现浇基础88基,灌注桩基础4基。

导、地线型号:导线型号为LGJ-400/35钢芯铝绞线;地线一根为GJ-50型钢绞线,另一根采用OPGW光缆(24芯)兼做地线。

通辽一次变电所220千伏胜通线和通铝线出口需要改造,双回路,导线型号为LGJ-300/40钢芯铝绞线,每相2根;地线一根采用GJ-50型钢绞线,另一根采用OPGW光缆兼做地线。

本线路交叉跨越较多,主要交叉跨越明细表见表1-1二、主要跨越物跨越方法1、等级公路的跨越方法(详见跨越等级公路施工方案)2、10千伏及低压弱电线跨越施工本工程跨越10KV线路28次,弱电线路27次;10千伏及低压弱电线路采用越线架跨越施工,对于10千伏带电跨越采用双面单片越线架;对于通讯线采用单面单片越线架施工。

B 侧面图越线架与被跨越物的最小安全距离不应小于表3-1越线架应有足够的安全强度,采用干燥的松木杆架设,越线架两侧应加撑杆补强,防制越线架倒塌。

低压弱电线可采用简易网格型式,适当抽调部分杆件,但应具整体稳定性且应便于人员上下。

线架位置应准确。

宽度必须超过两边线各1.5米,外伸羊角应牢固,不允许架线绳索在放线过程中偏出架外。

接近带电体搭拆越线架时,工作人员应在架身外侧操作,工具,材料应从架外传递。

工作人员与带电体的距离应符合表3-2要求。

表3-2在主杆位置设立扫地杆子后,竖立主杆,每米高度绑扎一层大横杆。

大横杆与主杆交点处相互绑扎,由下至上进行操作。

小横杆与大横杆应呈垂直布置。

小横杆两头应与双侧主杆绑扎。

在接升第二层主杆前,应在第一层主杆间绑扎交叉支杆及侧向支承杆,以保持其稳定,侧向支承杆与扫地杆子连接,对地夹角不宜大于60度。

支杆埋入地下的深度不得小于。

公路电力线路交叉跨越一般施工措施

公路电力线路交叉跨越一般施工措施

公路电力线路交叉跨越一般施工措施公路和电力线路交叉跨越的施工是一项复杂而繁琐的任务,需要在保证施工质量的同时确保交通安全和供电安全。

本文将介绍公路和电力线路交叉跨越的一般施工措施。

一、施工前的准备工作1.编制详细的施工方案和施工图纸,明确施工顺序和安全措施。

2.与相关部门进行协调,取得施工许可证和相关手续。

3.组织施工人员进行安全培训,确保施工人员具备必要的安全意识和技能。

二、现场施工措施1.搭设施工临时设施,包括施工工棚、安全护栏等,确保施工现场有良好的工作环境和安全防护措施。

2.在施工现场设置明显的安全警示标志,警示过往车辆和行人注意施工区域。

3.对电力线路进行临时断电,确保施工过程中不会发生电击事故。

4.进行地面标线和障碍物标示,指示施工现场的范围和危险区域。

5.在施工过程中,设置专人监护交通,并根据需要进行交通管制,保证施工现场的交通安全。

6.采取必要的措施保护公路和电力线路免受施工活动的破坏。

可以采用覆土、搭设护栏等措施,减少对线路和公路的影响。

7.进行必要的地质勘测和土壤测试,确保施工现场的稳定性,避免线路倒塌或地面塌陷等事故的发生。

8.按照相关规定设置避雷装置,确保施工过程中不会因为雷击而影响线路的正常运行。

三、施工后的处理1.恢复施工现场的整洁和平整,清理施工垃圾和废铁等。

2.修复因施工活动导致的公路和电力线路损坏,确保其正常运行。

3.对施工后的线路进行检测和测试,确保其质量和安全性。

4.提交施工完成报告,并做好相关档案的整理和保管工作。

总之,在公路和电力线路交叉跨越的施工中,必须严格按照相关规定和标准进行施工,确保施工过程的安全和质量,并及时采取措施处理施工后的问题。

通过科学合理的施工措施和严密的管理,可以保证公路和电力线路交叉跨越施工的顺利进行,最大限度地减少施工对公路和电力线路的影响,确保施工的安全和质量。

同时,也能够保证电力供应的连续性和公路交通的畅通。

跨越铁路施工方案(木杆)

跨越铁路施工方案(木杆)

目录一、跨越施工技术措施............................................. 31.1编制依据..................................................... 31.2工程概况及编制目的........................................... 31.3现场情况分析................................................. 31.4木质衫杆架宽................................................. 9封顶尼龙绳网图 .................................................. 91.5跨越施工要求............................................... 101.6跨越架封顶网的安装......................................... 12二、跨越施工安全措施........................................... 132.1编制依据................................................... 132.2编制目的................................................... 142.3前期准备................................................... 142.4安全施工规范要求........................................... 142.5施工操作安全要求........................................... 17三、跨越施工质量措施........................................... 183.1编制依据................................................... 183.2编制目的................................................... 193.3跨越架搭设的质量要求....................................... 19四、跨越施工组织措施........................................... 204.1编制依据................................................... 204.2编制的目的................................................. 20五、导地线展放 ................................................ 225.1编制依据................................................... 225.2编制目的................................................... 225.3导地线展放方法............................................. 22六、跨越施工应急预案........................................... 286.1编制依据................................................... 286.2编制目的................................................... 286.3应急情况处理预案........................................... 28一、跨越施工技术措施1.1编制依据●《110—500kV架空电力线路安全施工操作规程》(BJ233—90)●《跨越电力线路架线施工规程》DL/T5106-1999●《电力建设安全工作规程(架空电力线路部分)》DL5009.2-2013●长春铁北220kV输变电新建工程第二标段设计施工图●750kV架空送电线路张力架线施工工艺导则(DL/T5342-2006)●以往工程施工经验●110kV-750kV架空输电线路施工及验收规范(GB 50233-2014)●建筑施工扣件式钢管脚手架安全技术规范(JGJ /130-2011)1.2工程概况及编制目的工程概况:线路起迄点:从长春东郊一次变出线构架方向起,至铁北一次变止。

跨越架施工方案

跨越架施工方案

交叉跨越施工方案1编制依据1.1《跨越电力线路架线施工规程》DL 5106-19991.2《电力建设安全工作规程(架空电力线路)》DL 5009.2-20041.3《国家电网公司电力安全工作规程(电力线路部分)》20051.4职业健康安全管理体系2跨越施工概况2.1跨越简介由我项目部负责施工SCMπ接220KV线路跨越公路1次,穿越120kV电力线1次,跨越10KV线路1次,跨越已建铁路电气化道路1次。

具体如下表:交叉跨越表2.2施工方法针对本工程被跨越物特点及跨越点地形,将采用搭设双侧单排跨越架和封网进行跨越。

2.3年月日开始搭建脚手架,停电施工时间:年月日时分至年月日时分,回复送电时间年月日时分。

2.4搭设跨越架的基本规定:2.4.1参加跨越停电线路的施工人员必须熟练掌握跨越施工方法并熟悉安全措施,经技术交底后方可参加跨越施工。

2.4.2跨越架架顶宽度(横线路方向有效遮护宽度)B按下式计算:B≥[2(Z x+1.5)+b] / sinγ式中:B—跨越架架顶宽度(m)Z x—施工线路导、地线等安装气象条件下在跨越点处的风偏距离(m)b—跨越架所遮护的最外侧导、地线间在横线路方向的水平距离(m)γ—跨越交叉角2.4.3跨越中心线与遮护宽度B的中心线重合。

2.4.4跨越架面在被跨越线路导线发生风偏后仍与其保持的最小安全距离应符合下表:2.4.5跨越架架面或拉线与被跨越电力线路导线的最小水平距离:D = Z X+ Dmin式中:D—跨越架架面距被跨越线路带电体的最小水平距离(m)。

Dmin—发生风偏后尚应保持的最小安全距离(m)。

Z X—风偏距离m。

2.4.6跨越架对一般构筑物的最小安全距离(m):跨越架的高度:H=H1+H2式中:H—跨越架的总高度H1—被跨越物的高度H2—跨越架对跨越物的最小安全垂直距离。

2.5跨越施工工艺要求2.5.1停电跨越施工使用的绝缘设备、器材应满足规程、规范要求,且在使用前必须进行外观检查绝缘试验。

交叉跨越施工方案

交叉跨越施工方案

交叉跨越施工方案一、施工方案(1)由于公路路面较窄,过往车辆多而速度快,为确保高速公路行车安全,跨越公路施工时,拟采用Φ50钢管(脚手架)塔设双排组合式跨越架,在公路两边(各并排三片)及中间隔离带处(并排两片)各搭设1处。

(2)由于公路中间隔离带处的跨越架无法打拉线,所以隔离带处跨越架必须与公路两边的跨越架用钢丝绳相连接并辅台尼龙绳、竹竿可靠封顶,公路两边的跨越架向公路外侧打拉线。

(3)跨越架立杆间距为2.0m,横杆间距为1.5m,跨越架的立杆和大横杆应错开搭架,搭接长度不得小于1m,架面底部全部加设扫地杆,以墙架面承受下压力的能力。

(4)跨越架的中心应在线中的中心线上,宽度应超出新建线路两边线各2m,且架顶两侧应装设外伸羊角。

(5)跨越架顶的封顶网最低点距离路面不应小于6m。

跨越架最上层钢管上面两侧每相导线下方各安装一个专用跨越架护线滚筒,以防止在放线过程中损伤导线。

(6)跨越架搭设好后,应经过逐级验收合格并签字后方可投入使用。

二、安全技术措施(1)施工前应编制完整、详细的跨越施工方案,进行安全、技术交底,各项工作均设专人负责,服从指挥,密切配合,确保施工安全、顺利进行。

(2)与公路管理部门联系,并征得其同意跨越施工的准备和施工都应邀请其派人参加,整个施工过程应在其监督人员的监护和指导下工作。

(3)施工时各种工作命令票应齐备,在搭设和拆除跨越架时,公路跨越点两侧设监护人,并按照高管部门的要求设置明显的施工标志,提醒车辆慢行。

监护人员应密切注意跨越现场情况,保证车辆可缓行通过。

保证跨越架搭设和拆除工作安全顺利进行。

(4)上、下传递物品时只允许用绳子传递,不许直接向上或向下抛扔。

(5)跨越架搭设时,扣件螺丝应紧固,构架连接紧密,整体稳定性强。

(6)放线过程中应设专人监护。

如发现导地线有拖挂架子等异常现象,应立即通知牵引场停止牵引,并采取措施加以处理。

(7)拆除跨越架应自上而下逐根进行,架材应用传递绳传递,不得抛扔,严禁上下同时拆除或将跨越架整体推倒。

公路、电力线路交叉跨越一般施工措施方案

公路、电力线路交叉跨越一般施工措施方案

跨越铁路搭设跨越架安全措施1、跨越架的搭设必须按国家电网公司《电力安全工作规程》线路部分及《跨越电力线路架线施工规程》的有关规定执行。

搭设或拆除跨越架必须设安全监护人,跨越铁路时架顶必须用绝缘材料封顶。

跨越架上应按有关规定悬挂醒目的警告标志。

2.交叉跨越邻近有电力线或通讯线铁路的安全施工措施:跨越架应具有在安全施工允许的条件下本身自立的强度,并能满足施工设计强度的要求。

必须牢固可靠,所处位置准确。

且距离其他电力线路或通讯线较近架体较高时,将采用“两侧双面双片搭设跨越架”的方法进行施工,增加两侧的跨越架架体,见下图所示:2.1 搭设杉杆跨越架应注意的安全技术要求:2.2 本工程在跨越公路、66kv、10kv及以下电力线、通讯线时,不论是采用双面双片式或双面单片跨越架,一般情况下在被跨越物的两侧用杉杆(钢管)各搭设一个立体跨越架,要求跨越架的宽度和长度应以在建线路的宽度、交角为基准,再加上导线风偏及边线外各2m的余度后,顶面再用尼纶绳或杉杆进行封顶。

2.3 参加跨越不停电线路的施工人员必须熟练掌握跨越施工方法并熟悉安全措施,经技术交底后方可参加跨越施工。

2.4 跨越架对一般跨越物的最小安全距离应满足下表的安全距离要求(m)跨越架对一般跨越物的最小安全距离表2.5 跨越架面在被跨越线路导线发生风偏后与其保持的最小安全距离应符合下表:跨越架与带电体的安全距离2.6 当使用木质杉杆搭设跨越架时应注意:2.6.1 木质跨越架的立杆、大横杆应错开搭接,搭接长度不得小于1.5m绑扎时小头应压在大头上,绑扣不得小于3道,立杆、大横杆、小横杆相交时,应先绑2根,再绑第3根,不得一扣绑3根。

2.6.2 架体立杆均应垂直埋入地坑内,架杆埋设后回填土夯实,要求其埋深不得少于0.5m,且大头朝下,遇松土或地面无法挖坑立杆时应绑扫地杆,跨越架的横杆应于立杆成直角搭设。

跨越架两端及6-7根立杆应设剪刀撑、支杆或拉线,拉线的挂点、支撑或剪刀撑的绑扎点应设在立杆与横杆的交接处,且与地面的夹角不得大于60º,支杆埋地深度不得小于0.3m。

2024年线路交叉跨越作业安全监理控制要点(三篇)

2024年线路交叉跨越作业安全监理控制要点(三篇)

2024年线路交叉跨越作业安全监理控制要点1.施工方案1)特殊交叉跨越必须编制施工安全技术措施(方案),有下列特点之一的跨越称为特殊跨越:①.跨越多排铁路、高速公路;②.跨越运行电力线架空避雷线(光缆),跨越架高度大于30m;③.跨越220kV及以上运行电力线;④.跨越运行电力线路其交叉角小于30或跨越宽度大于70m;⑤.跨越大江大河或通航河流及其他复杂地形。

2)安全技术措施(方案)应按规定履行审批手续后报经相关方审核批准。

3)重要设施的跨越架及高度超过15m的跨越架应由施工技术部门提出搭设方案,经审批后实施。

4)跨越不停电电力线,在架线施工前,应向运行单位书面办理相关手续,得到允许后方可跨越。

2.人员要求1)凡参加特殊跨越的施工人员必须熟练掌握跨越施工方法并熟悉施工安全技术措施(方案),接受技术交底后方可参加跨越施工。

2)搭设或拆除跨越架应设安全监护人。

3)在跨越高速公路、铁路、运行电力线路等重要设施,在搭设跨越架时应申请相关管理部门到现场进行协调、监督管理。

3.作业要求1)跨越架的中心应在线路中心线上,宽度应超出新建线路两边各1.5m,且架顶两侧应设外伸羊角。

2)跨越架与铁路、公路及通信线的最小安全距离符合规定。

3)跨越架上应按有关规定悬挂醒目的警告标志,经使用单位验收合格后方可使用。

4)拆除钢管、木质、毛竹跨越架应自上而下逐根进行,架材应有人传递,不得抛扔,严禁上下同时拆架或将跨越架整体推倒。

5)跨越架两端及每隔6~7根立杆应设置剪刀撑、支杆或拉线。

拉线的挂点或支杆或剪刀撑的绑扎点应设在立杆与横杆的交接处,且与地面的夹角不得大于60。

支杆埋于地下的深度不得小于0.3m。

2024年线路交叉跨越作业安全监理控制要点(二)主要包括以下几个方面:1. 线路交叉跨越作业前的准备工作:(1)明确跨越作业的具体范围和时间,并将相关信息通知到所有相关部门和人员;(2)进行必要的线路勘测,确定交叉跨越的具体位置、距离和高度等参数;(3)制定详细的施工方案,并与相关部门进行充分沟通和协商;(4)评估可能存在的安全风险,并采取相应的措施进行控制。

交叉跨越的施工方法及安全措施

交叉跨越的施工方法及安全措施

主要工序和特殊工序的施工方法1、送电线路工地运输根据现场交通条件,利用国道、省道、县际、乡间公路进行汽车运输。

对原有道路稍加修筑可通汽车小型拖拉机的,应尽量利用,少损青苗。

尽量利用汽车把施工材料运至杆塔位。

当汽车难以到达或修路费用太高时,采用人力运输或其他运输方式,把材料运至杆塔位。

2、基础施工工序的施工方法(1)土石方开挖方法。

1)一般土质(包括粘土、砂土等),采用人工挖掘和机械挖掘相结合的开挖方法。

2)泥水坑、流砂坑采用挡土板或井点抽水,人力与机械挖掘并用进行开挖。

3)沉井式基础采用人工掏挖,配合水泵排水。

4)岩石地质采用机械:打孔掏挖。

爆破松动,人工掏挖。

(2)基础混凝土浇制1)基础混凝土浇制采用搅拌机搅拌和振动棒捣固浇注混凝土.个别塔位搅拌机难以运到时,采用人工搅拌混凝土和振动棒捣固的方式浇注混凝土。

2)灌注桩基础采用专用机械钻孔.泥浆护壁下连续灌注混凝土成桩。

3、杆塔组立工序的施工方法杆塔组立应根据杆塔型式、现场条件和机具、技术力量确定杆塔组立方法。

(1)自立式铁塔采用内抱杆外拉线(或内拉线)方式分解组立;塔位自然条件不佳时,可用一根小抱杆零散吊装塔材。

(2)拉线杆塔采用倒落式“人字”抱杆整体起立。

4、架线工序的主要施工方法根据业主对工程施工要求和施工单位机械装备水平,确定架线施工方法。

330—500kV线路使用牵张机械:设备进行张力放线,直线塔紧线、耐张塔高空平衡挂线、导地线头采用集中压接的施工工艺进行架线施工。

220kV、110kY线路使用小型牵张力低张力放线.提高线路施工质量。

5、OPGW复合光缆架设施工采用满足设计及制造厂商技术条件要求的大轮径放线滑车、牵张机及无绞向编织牵引钢丝绳.进行张力放线;使用专用工具进行紧线和附件安装;使用专用仪器进行光缆接续熔接和测试。

交叉跨越的施工方法及安全技术措施1、停电跨越的施工方法及安全技术措施1》停电跨越的施工方法(1)停电前的施工准备。

1)做好施工现场调查,研究确定停电施工技术方案。

跨越10kv线专项施工方案

跨越10kv线专项施工方案

一、工程概况河西电厂-刘村220kV双回路架空送电线路工程:本工程位于临汾市尧都区境内,新建线路全长2×4。

933公里,全线路铁塔基数20基。

导线采用LGJ—400/35钢芯铝绞线;地线采用:两条OPGW光缆。

根据设计,该线路需跨越10kV电力线路14处,低压线6处。

为保证跨越施工的安全,根据现场情况,特制定如下方案.二、组织措施项目经理:杜卫东项目总工:关振峰项目部安全员:张金科项目部质量员:赵春利项目部技术员:王龙飞停送电联系人:王龙飞(134********)现场工作负责人:赵全茂(139********)施工现场安全员:张吉国现场技术员:段丽文施工工段:送电六工段三、10kV电力线交叉跨越明细(1)河西电厂-刘村220kV线路1#—2#跨越10KV 933南庄线25#—26#档(2)河西电厂-刘村220kV线路1#—2#跨越10KV电厂专线(3)河西电厂—刘村220kV线路2#—3#跨越10KV电厂专线(4)河西电厂—刘村220kV线路3#-4#跨越10KV 933南庄线30#—31#档(5)河西电厂—刘村220kV线路5#-6#跨越10KV 805果场线汇源支线11#—12#档(6)河西电厂-刘村220kV线路9#-10#跨越10KV 刘村806线主干线42#—43#档(7)河西电厂-刘村220kV线路10#-11#跨越10KV 933南庄线48#—51# (8)河西电厂—刘村220kV线路13#-14#跨越10KV 临汾市煤气化公司山西金尧焦化有限公司(含同世达)供水线2#—3#(9)河西电厂-刘村220kV线路15#—16#跨越10KV山西焦化集团临汾洗煤有限公司-杨家庄石料厂(10)河西电厂—刘村220kV线路17#—18#跨越10KV 784刘北线博源支线6#-8#(11)河西电厂-刘村220kV线路18#—19#跨越10KV金尧(煤气化)-华源洗煤厂线(12)河西电厂—刘村220kV线路18#-19#跨越10KV山西焦化集团临汾洗煤有限公司出线临汾市尧都区宝华福利洗煤厂用电(13)河西电厂—刘村220kV线路18#-19#跨越10KV784北刘线北刘深井分支明辉支线明辉洗煤支线1#—3#档(14)河西电厂—刘村220kV线路18#—19#跨越10KV 784刘村线北刘深井分支 8#—9#档四、施工步骤及方法跨越方法:1、采用停电落线的方法进行跨越2、搭设跨越架进行跨越。

架空输电线路交叉跨越类型及方案

架空输电线路交叉跨越类型及方案

架空输电线路跨越类型及方案跨越的主要类型跨越架空电力线路跨越铁路跨越咼速公路跨域通航河流根据被跨越物的大小、重要性和实施跨越的难易程度,可将跨越分为三个类别:第一类:一般跨越指跨越非重要设施且跨越架高度为15m及以下者。

这里的15m界点是安规的规定。

第二类:重要跨越指重要设施的跨越及虽为非重要设施但跨越架高度超过15m者。

第三类:特殊跨越根据安规规定,对特殊跨越必须编写施工技术方案,对重要跨越应由技术部门编制搭设方案,对一般跨越没有具体要求。

1)有跨越架跨越架线设置跨越架及封顶网进行跨越架线。

2)无跨越架跨越架线利用杆塔作支承体及封顶网进行跨越架线。

3)大跨越跨越架线线路跨越通航大河流、湖泊或海峡等,因档距较大(在1000m以上),或杆塔较高(在100m以上),导线选型或杆塔设计需特殊考虑,且发生故障时严重影响航运或修复特别困难的耐张段。

1)完全不停电跨越架线是指搭架、铺网,展放引绳及导、地线展放等全过程中运行电力线均不停电。

2)有跨越架不停电架线是搭架、拆架及封网、拆网时被跨运行电力线进行短时停电,展放引绳,导地线展放及附件安装过程被跨电力线不停电。

3)停电架线是指被跨电力线完全停止运行,待新建线路架线后再恢复送电。

1)不封顶式跨越架适用于一般跨越及停电架线的跨越。

2)封顶式跨越架封顶杆用竹(木)杆的跨越架。

用绝缘绳和竹杆混合封顶跨越架封顶绝缘网跨越架绝缘绳及绝缘杆(或称吊兰式)封顶跨越架线路工程跨越施工方案保证架线中跨越障碍物的安全是制定跨越设计方案的立足点和落脚点,同时应兼顾其经济性、环保性和设备的简易性。

1)设计时跨越的放紧线段应越短越好,用最短的时间完成跨越段的架线(包括放线、紧线及附件安装等),降低安全风险机率。

2)应选择合理的跨越架线方法。

一般情况下,采用张力架线是实现跨越架线安全、高效、快速最好的方法。

3)应控制牵张系统风险,保障跨越架线安全。

跨越架线的风险包括两个部分。

一个是架线牵张系统风险,另一个是跨越系统风险。

交叉跨越施工安全技术措施

交叉跨越施工安全技术措施

交叉跨越施工安全技术措施摘要:交叉跨越施工是指在道路、河流、管道等对象之间进行施工作业。

该文档将详细介绍交叉跨越施工安全的技术措施,包括施工前的准备工作、施工中的安全控制、施工后的维护等方面,旨在提供指导,确保交叉跨越施工的安全性和高效性。

一、施工前的准备工作1.1 安全计划制定:施工前应制定详细的交叉跨越施工安全计划,明确工作任务、施工方法、人员组织、安全控制等方面的要求和措施,确保施工过程中的安全。

1.2 资料收集与分析:在开展施工前,应进行相关资料的收集与分析,包括地形地貌、交叉跨越对象的结构、承载能力等方面的信息,以便制定合理的施工方案和控制措施。

1.3 设备检查与维护:在施工前应对相关设备进行检查与维护,确保其在施工过程中的正常使用和安全性。

二、施工中的安全控制2.1 施工人员的培训与教育:施工前,应对相关施工人员进行培训,包括安全操作规程、紧急情况的处理方法等方面的知识。

确保施工人员具备相关的专业知识和技能。

2.2 施工现场的设置:施工现场应设置合理的安全标志和警示标识,确保施工过程中的安全。

同时,应根据施工现场的实际情况设置临时安全设施,如隔离带、警示灯等。

2.3 施工作业的安全防护:在施工过程中,应根据不同的施工任务,采取相应的安全防护措施,包括使用安全带、佩戴安全头盔等。

确保施工人员的安全。

2.4 施工现场的安全监控:在施工过程中,应建立健全的安全监控机制,及时发现和解决施工中可能存在的安全隐患,确保施工过程的安全性。

三、施工后的维护3.1 环境恢复与清理:施工结束后,应对施工现场进行环境恢复与清理工作,包括清理施工残留物、恢复原有环境等。

确保施工对环境的影响降到最低。

3.2 工程质量评估:在施工结束后,应对工程质量进行评估,并进行必要的整改和改进,确保交叉跨越施工的质量达到规定标准。

3.3 安全经验总结与分享:在交叉跨越施工结束后,应对施工过程进行经验总结与分享,发现问题和不足之处,并提出相应的改进措施,为今后类似施工提供参考。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

交叉跨越施工方案
交叉跨越施工方案
编制:
审核:
批准:
目录
目录 (3)
一、工程概况: (4)
二、建设、设计、施工、监理单位: (5)
三、施工安全措施及注意事项: (5)
四、跨越河流施工方案 (8)
五、跨越公路施工方案 (9)
六、跨越带电线路施工方案 (10)
七、跨越光缆及房屋施工方案 (13)
八、跨越施工组织措施 (15)
一、工程概况:
1、工程名称:XX工程
2、电压等级:10kV、400V、220V。

3、10kV架空线路全长:km、400V架空线路全长km、220V架空线路全长km、台变、户表。

4、曲折系数:。

5、回路数:
6、主要地形:
7、设计气象条件:
8、导线型号:
9、杆塔:
二、建设、设计、施工、监理单位:
建设单位:
设计单位:
施工单位:
监理单位:
三、施工安全措施及注意事项:
1、施工中严格执行工作票制度,工作许可制度,工作监护制度。

2、专职安全员及施工现场负责人必须到现场,用对讲机作为现场指挥和联系的工具。

3、任何人进入施工现场必须正确佩戴安全帽,高处作业人员必须栓安全带(绳),安全带(绳)应挂在牢固的构件上,严禁低挂高用,禁止挂在移动或不牢固的物件上。

4、登杆作业前,应检查电杆根部、基础和拉线是否牢固,否则,应采取安全措施后再行登杆。

上横担或架空线时应检查连接螺丝或挂线金具是否完好,有无严重锈蚀。

5、登杆前,应检查登杆工具和设施是否牢固可靠,禁止携带登杆或在杆塔上移位,严禁利用绳索、拉线上下杆塔或顺杆下滑。

6、高处作业应使用工具袋,上下传递物件应用绳索栓牢传递,严禁上下抛掷。

7、设专人统一指挥。

开工前,要交代施工方法、指挥信号和安全组织、技术措施,分工明确。

8、立杆要使用合格的工器具,严禁过载使用。

立、撤杆过程中基坑内严禁有人工作,除指挥人及指定人员外,其他人员应在离开杆塔高度1.2倍的距离以外。

立、撤杆塔时,主牵引绳、尾绳、杆塔中心及抱杆顶应在一条直线上,抱杆下部应固定牢固,抱杆顶部应设临时拉线控制,
临时拉线不得固定在有可能移动的物件上或不可靠的物体上。

牵引时,不得利用树木或外露岩石作受力桩。

临时拉线应在永久拉线全部安装完毕承力后方可拆除。

杆上有人时,不得调整或拆除拉线。

撤杆应用抱杆起吊缓慢放下,严禁使用突然剪断拉线的做法撤杆。

9、放线和紧线应由专人指挥,统一信号,并做到通讯畅通。

工作前应检查工器具是否良好。

10、交叉跨越各种线路、公路应先取得有关部门同意,做好安全措施,在跨越处设专人看守。

11、紧线前,应检查导地线有无障碍物挂住,如遇有卡、挂现象,应松线后处理,处理时操作人员应站在卡线处外侧,采用工具、大绳等撬、拉导地线,严禁用手直接拉、推导地线。

12、放线、撤线和紧线工作时,任何人员不得站在或跨在已受力的牵引绳、导地线的内角侧,和展放的导地线线
圈内,以及牵引绳及导地线的垂直下方,防止意外跑线时抽伤。

13、紧线,施工段两端承力杆塔应装设反向受力临时拉线。

撤线时严禁采用突然剪断导地线的做法松线。

四、跨越河流施工方案
1、对于水浅、流速不大的小河沟(一般河流),在充分了
解河流深度及流速的情况下,做好人员防护措施并设专人监护后,涉水过河展放一级引绳;
2、跨越怒江则选派有丰富渡江经验的当地技工将一级引
绳渡过过道,然后两岸施工人员保持一定张力将一级引绳过渡到线路中心。

张力大小以保证一级引绳不接触怒江江面为宜;
3、江水暴涨后禁止施工。

4、人工放线则利用在索道上间隔一定距离悬挂滑轮,导
线由滑轮从索道渡过怒江的方法展放导线;
5、保证两岸通讯畅通;
6、组织经验丰富管理人员成立安全监护小组,两岸派责
任心强的专职安全员监护;
7、如遇导线在过江途中意外接触江面,则“弃线保
人”。

五、跨越公路施工方案
1、施工时施工现场两端1000m~1500m设安全防护标示
牌,施工时公路两端必须设置防护员。

2、防护员必须经过培训合格并口齿伶俐,具有对突发事
件的应急处理能力。

所携带的通信工具必须保证畅
通;手势、信号旗必须规范到位。

3、公路上因为档距较大的,原则上不允许把导线放下后
再紧起,应采取张力紧(放)线。

4、如有不配合施工自行强行通过的车辆有可能造成刮导
线的情况下,杆上人员要听从负责人指挥迅速剪断导
线,以免造成更大的损失及人员伤亡事故,此时,杆
上作业人员应位于电杆可能倾斜的反方向侧。

5、如发生事故时应立即启动应急预案。

应急工程车马上
对现场伤亡人员进行撤离抢救,同时保护好现场,对
无关人员进行疏导,并在一小时内通知有关领导部
门。

六、跨越带电线路施工方案
1、按线路设计中的交叉跨越点断面图,在施工前对跨越
点交叉角度、被跨电力线路架空地线在交叉点的对地
高度、下导线在交叉点的对地高度、导线边线间宽
度、地形情况进行复测。

根据复测结果,选择跨越施
工方案。

2、复测跨越点断面图时,应考虑环境温度的变化(即复测
季节与施工季节的温差) 。

3、跨越施工前由技术负责人向所有参加跨越施工人员,
进行技术和安全交底,明确施工方案。

4、跨越架架体和有关设备、材料在吊装和运输过程中严
禁野蛮装卸。

5、不停电跨越施工使用的绝缘设备、器材应满足规范要
求,且在使用前必须进行检查。

检查时用5000V摇表在电极间距2cm的条件下测试绝缘电阻,要求绝缘电阻不小于700MΩ。

绝缘绳、网的外观经检查有严重磨损、断丝、断股、污秽及受潮时也不得使用。

6、跨越场两侧的放线滑车上均应采取接地保护措施。


跨越施工前,所有接地装置必须安装完毕且与铁塔可
靠连接。

7、跨越不停电线路时,施工人员不得在跨越架内侧攀登
或作业,并严禁从封顶架上通过。

8、跨越不停电线路时,新建线路的导引绳通过跨越架
时,应用绝缘绳作引绳。

9、跨越不停电电力线架线施工前,应向运行部门书面申
请“退出重合闸”,落实后方可进行不停电跨越施工。

施工期间该线路发生设备跳闸时,调度员未取得现场指
挥同意前,不得强行送电。

10、跨越不停电电力线施工过程中,必须邀请被跨越电力
线的运行部门进行现场监护。

施工单位也应设安全监
护人。

11、跨越不停电电力线施工中必须严格执行规定的工作票
制度。

12、在跨越档相邻两侧的杆塔上,被跨电力线路的导、地
线应通过杆塔设置可靠的接地装置。

13、绝缘工具必须定期进行绝缘试验,其绝缘性能应符合
规范要求,每次使用前应进行外观检查。

14、参加跨越不停电线路施工人员,应熟悉施工工器具使
用方法、使用范围及额定负荷,不得使用不合格的工器具。

15、临近带电体作业时,上下传递物体必须使用绝缘绳
索,作业全过程应设专人监护。

16、如发生事故时应立即启动应急预案。

应急工程车马上
对现场伤亡人员进行撤离抢救,同时保护好现场,对无关人员进行疏导,并在一小时内通知有关领导部
门。

七、跨越光缆及房屋施工方案
1、跨越通信光缆时先与光缆管理部门联系,告知施工范
围及相关影响。

2、跨越房屋时,施工前与屋主或房屋所有单位联系,告
知施工范围及相关影响。

3、施工时施工现场两端200m~300m设安全防护标示牌,
施工时两端必须设置防护员。

4、防护员必须经过培训合格并口齿伶俐,具有对突发事
件的应急处理能力。

所携带的通信工具必须保证畅
通;手势、信号旗必须规范到位。

5、跨越光缆及房屋时,原则上不允许把导线放下后再紧
起,应采取张力紧(放)线。

6、如对光缆或房屋有所损坏,及时与产权方联系,对损
坏造成的损失做出相应赔偿,取得对方谅解,防止事
态扩大。

7、如发生事故时应立即启动应急预案。

应急工程车马上
对现场伤亡人员进行撤离抢救,同时保护好现场,对
无关人员进行疏导,并在一小时内通知有关领导部
门。

八、跨越施工组织措施
1、总负责人:
负责本次跨越施工的全面工作。

2、施工技术总负责:
负责本次跨越施工的施工方案编制,施工技术指导,监督检查施工质量及进度。

3、现场安全员:
负责本次施工安全管理、安全监督工作,配合制定施工方案,检查施工中安全措施的执行情况,并组织消除施工中的安全隐患。

4、1)现场一队施工负责人:
2)现场二队施工负责人:
3)现场三队施工负责人:
根据施工要求、人员特点、气候变化等情况在保证安全施工的前提下,组织工程施工,合理安排施工进度,负责工程质量。

九、施工人员的配置:
技工:施工一队人;施工二队人;施工三队人。

辅助工:各队人左右(可根据具体工作量进行人员增减)。

相关文档
最新文档
