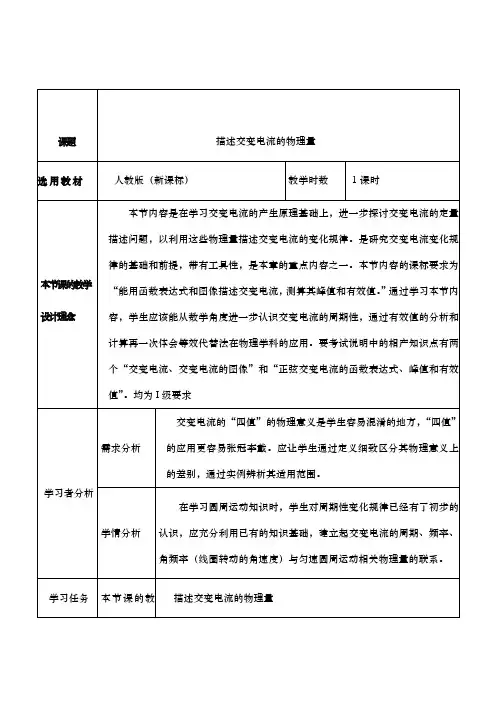

人教版选修3-2 5.2描述交变电流的物理量 教案(4)

【教学过程设计】教学环
节和教学内容教师活动学生活动设计
意图
导入新课讲学稿课前预习部分反馈与评价
期待
好奇
提升学
生自主
学习意
识
·
探究过程教师精讲(一)
一、如图所示的是某
正弦式交变电流的图
象.
1、根据图象求其最
大值、周期和角速
度?
2、写出交变电流的瞬时值表达式?
3、该交变电流中电流的有效值为?
二、我国照明电压(市电)的瞬时值表达式为
tV
eπ
100
sin
2
220
=
1、角速度是_______,周期是_______,频率是
_______。
2、画出交变电流的图像?
3、该交变电流中电动势的有效值为?
三、如图所示是一交变电流随时间而变化的图象,求出
交变电流的有效值?质疑
数学思考
查漏补
缺针对
性
目标达成训练。
二、教师精讲(微课教学)
三、学生精炼:
1、如图所示是一交变电流随时间而变化的图象,求出
交变电流的有效值?
2、如图所示是一交变电流随时间而变化的图象,求出
交变电流的有效值?
3、如图所示是一交变电流随时间而变化的图象,求出
交变电流的有效值?
小组汇报成果:
现代技
术教学
高效
小组合
作学习
小结
作业
四、学生小组合作展示、点评、质疑。

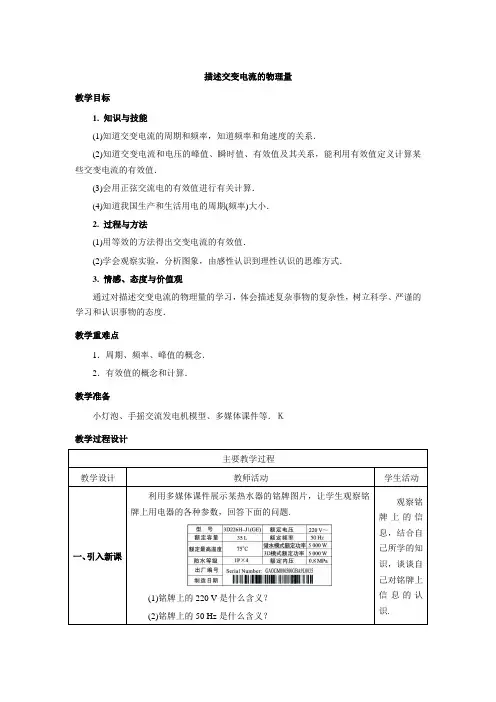

高中物理选修3-2人教版5.2《描述交变电流的物理量》教案设计

描述交变电流的物理量教学目标1. 知识与技能(1)知道交变电流的周期和频率,知道频率和角速度的关系.(2)知道交变电流和电压的峰值、瞬时值、有效值及其关系,能利用有效值定义计算某些交变电流的有效值.(3)会用正弦交流电的有效值进行有关计算.(4)知道我国生产和生活用电的周期(频率)大小.2. 过程与方法(1)用等效的方法得出交变电流的有效值.(2)学会观察实验,分析图象,由感性认识到理性认识的思维方式.3. 情感、态度与价值观通过对描述交变电流的物理量的学习,体会描述复杂事物的复杂性,树立科学、严谨的学习和认识事物的态度.教学重难点1.周期、频率、峰值的概念.2.有效值的概念和计算.教学准备小灯泡、手摇交流发电机模型、多媒体课件等.K教学过程设计铭牌上的220 V是什么含义?铭牌上的50 Hz是什么含义?答案点拨:当给电磁打点计时器的线圈通电后,线圈产生磁场,线圈中的振片被磁化,振片在永久磁铁磁场的作用下向上或向下运动,由于交变电流的方向每个周期要变化两次,因此振片被磁化后的磁极要发生变化,永久磁铁对它的作用力的图片中电容器的两个参数的含义是什么?内电阻R产生的热量?如果有一个恒定电流通过这个电阻R,也能在同样的热量,这个电流是多大?【课件展示】利用多媒体课件展示两支交变电流的电压与时间关系的图象.问题:(1)两支交变电流的周期、峰值相同吗?它们有什么不同?(2)图象甲的交变电流的瞬时电压与时间的关系式是什么?答案点拨:(1)两交变电流的周期和峰值都相同,它们的瞬时电压达到峰值的时间不同.板书设计2 描述交变电流的物理量一、周期和频率1.周期:交变电流完成一次周期性变化所需的时间叫做交变电流的周期,通常用T 表示2.频率:交变电流在1 s 内完成周期性变化的次数叫做交变电流的频率通常用f 表示,单位是赫兹,简称赫,符号是Hz3.周期和频率的关系:T =1f)或1T 二、峰值和有效值1.交变电流的峰值I max 或U max 是一个周期内所能达到的最大数值,表示交变电流的强弱或电压的高低2.有效值:让交变电流与恒定电流通过相同的电阻,如果它们在一个周期内产生的热量相等,把恒定电流的电流I 、电压U 叫做这个交变电流的有效值3.有效值与峰值的关系:I =max √2=0.707I max ,U =max √2=0.707U max三、相位1.正弦符号“sin”后面的量“ωt +φ”叫做交变电流的相位,φ是t =0时的相位,叫做交变电流的初相位2.两支交流的相位之差叫做它们的相位差。

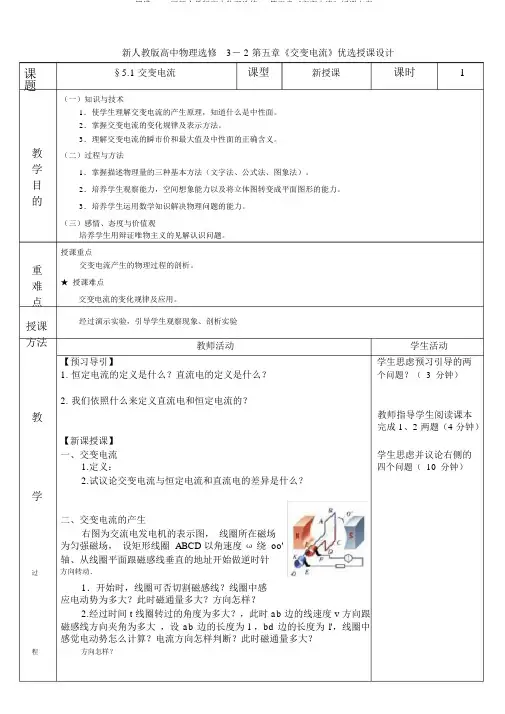

完整word版新人教版高中物理选修32第五章《交变电流》教案

课题教学目的重难点授课方法教学新人教版高中物理选修3- 2 第五章《交变电流》优选授课设计§5.1 交变电流课型新授课课时 1(一)知识与技术1.使学生理解交变电流的产生原理,知道什么是中性面。
2.掌握交变电流的变化规律及表示方法。
3.理解交变电流的瞬市价和最大值及中性面的正确含义。
(二)过程与方法1.掌握描述物理量的三种基本方法(文字法、公式法、图象法)。
2.培养学生观察能力,空间想象能力以及将立体图转变成平面图形的能力。
3.培养学生运用数学知识解决物理问题的能力。
(三)感情、态度与价值观培养学生用辩证唯物主义的见解认识问题。
授课重点交变电流产生的物理过程的剖析。
★ 授课难点交变电流的变化规律及应用。
经过演示实验,引导学生观察现象、剖析实验教师活动学生活动【预习导引】学生思虑预习引导的两1. 恒定电流的定义是什么?直流电的定义是什么?个问题?(3分钟)2. 我们依照什么来定义直流电和恒定电流的?教师指导学生阅读课本完成 1、2 两题(4 分钟)【新课授课】一、交变电流学生思虑并议论右侧的1.定义:四个问题(10分钟)2.试议论交变电流与恒定电流和直流电的差异是什么?二、交变电流的产生右图为交流电发电机的表示图,线圈所在磁场为匀强磁场,设矩形线圈 ABCD 以角速度ω绕 oo'轴、从线圈平面跟磁感线垂直的地址开始做逆时针过方向转动.1.开始时,线圈可否切割磁感线?线圈中感应电动势为多大?此时磁通量多大?方向怎样?2.经过时间 t 线圈转过的角度为多大?,此时 ab 边的线速度 v 方向跟磁感线方向夹角为多大,设 ab 边的长度为 l ,bd 边的长度为 l',线圈中感觉电动势怎么计算?电流方向怎样判断?此时磁通量多大?程方向怎样?教3.当线圈转过 T/4 时间,线圈平面转到跟磁感学生剖析解决练习一并线平行的地址,ω t=π/2,sinωt =1,ab 边和 cd 边总结思路( 4都垂直切割磁感线,线圈中感觉电动势最大,用E m来表示, E m=NBSω.(怎样获取的?)则线圈经过任意地址时,感觉电动势的瞬市价:e =E m sinω t,可见,线圈里产生的感觉电动势是按正弦规律变化的。

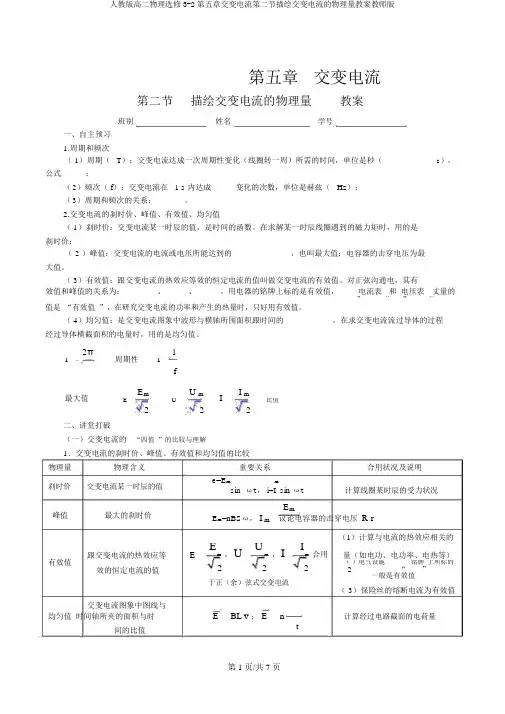

人教版高二物理选修3-2第五章交变电流第二节描述交变电流的物理量学案教师版

第五章交变电流第二节描绘交变电流的物理量教案班别姓名学号一、自主预习1.周期和频次( 1)周期(T):交变电流达成一次周期性变化(线圈转一周)所需的时间,单位是秒(s),公式 _____;(2)频次( f):交变电流在 1 s 内达成 _____变化的次数,单位是赫兹( Hz);(3)周期和频次的关系: _____。
2.交变电流的刹时价、峰值、有效值、均匀值( 1)刹时价:交变电流某一时辰的值,是时间的函数。
在求解某一时辰线圈遇到的磁力矩时,用的是刹时价;( 2 )峰值:交变电流的电流或电压所能达到的_____ ,也叫最大值;电容器的击穿电压为最大值。
( 3)有效值:跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值。
对正弦沟通电,其有效值和峰值的关系为:_____、_____、_____。
用电器的铭牌上标的是有效值,电流表和电压表丈量的“” “”值是“有效值”,在研究交变电流的功率和产生的热量时,只好用有效值。
( 4)均匀值:是交变电流图象中波形与横轴所围面积跟时间的_____。
在求交变电流流过导体的过程经过导体横截面积的电量时,用的是均匀值。
2π周期性1T Tf最大值E m U mII mE U比值222二、讲堂打破(一)交变电流的“四值”的比较与理解1.交变电流的刹时价、峰值、有效值和均匀值的比较物理量物理含义刹时价交变电流某一时辰的值峰值最大的刹时价跟交变电流的热效应等有效值效的恒定电流的值交变电流图象中图线与均匀值时间轴所夹的面积与时间的比值重要关系合用状况及说明e=E m m计算线圈某时辰的受力状况sin ωt, i=I sin ωtE mE m=nBSω,I m议论电容器的击穿电压R r(1)计算与电流的热效应相关的EEm ,UUm ,IIm 合用量(如电功、电功率、电热等)222()电气设施铭牌上所标的2“ ”一般是有效值于正(余)弦式交变电流( 3)保险丝的熔断电流为有效值E BL v ; E n计算经过电路截面的电荷量tEIR r【例题 1】(多项选择)一线圈在磁场中转动产生的正弦沟通电的电压随时间变化的规律如下图。

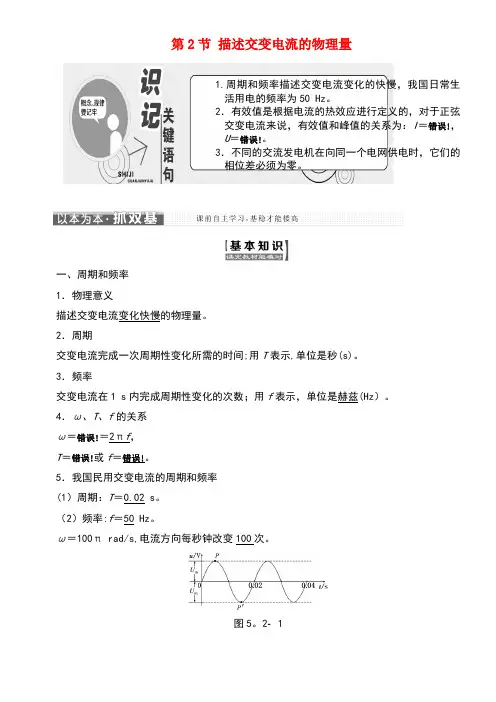

高中物理第五章交变电流第2节描述交变电流的物理量教学案新人教版选修3-2(new)

第2节描述交变电流的物理量1.周期和频率描述交变电流变化的快慢,我国日常生活用电的频率为50 Hz。
2.有效值是根据电流的热效应进行定义的,对于正弦交变电流来说,有效值和峰值的关系为:I=错误!,U=错误!。
3.不同的交流发电机在向同一个电网供电时,它们的相位差必须为零。
一、周期和频率1.物理意义描述交变电流变化快慢的物理量。
2.周期交变电流完成一次周期性变化所需的时间;用T表示,单位是秒(s)。
3.频率交变电流在1 s内完成周期性变化的次数;用f表示,单位是赫兹(Hz)。
4.ω、T、f的关系ω=错误!=2πf,T=错误!或f=错误!。
5.我国民用交变电流的周期和频率(1)周期:T=0.02 s。
(2)频率:f=50 Hz。
ω=100π rad/s,电流方向每秒钟改变100次。
图5。
21二、峰值、有效值和相位1.峰值(1)定义:交变电流的电压、电流所能达到的最大数值。
(2)应用:电容器所能承受的电压要高于交流电压的峰值。
2.有效值(1)定义:让交变电流与恒定电流分别通过大小相同的电阻,如果在交流的一个周期内它们产生的热量相等,则这个恒定电流的电流I、电压U,叫做这个交流的有效值。
(2)应用①交流用电设备上所标的额定电压和额定电流.②交流电压表测量的数值.③无特别说明时提到的交变电流的数值。
3.峰值和有效值的关系对于正弦式交变电流,有效值I、U与峰值I m、U m之间的关系:I=错误!,U=错误!。
4.相位(1)正弦式交变电流瞬时值表达式中正弦符号“sin”后面的量“ωt+φ”叫做交变电流的相位,“φ”叫初相位。
(2)两支交流的相位之差叫做它们的相位差;当它们的频率相同时,相位差是个常数.1.自主思考—-判一判(1)各国交变电流的周期都是0。
02 s。
(×)(2)若交变电流是线圈在匀强磁场中匀速转动形成的,则交变电流的周期也是线圈做圆周运动的周期。
(√)(3)我国提供市电的发电机转子的转速为3 000 r/min。

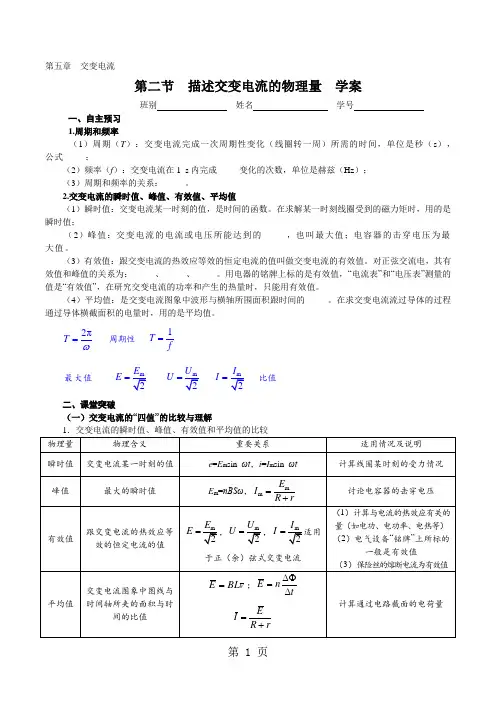

人教版高二物理选修3-2第五章 交变电流 第二节 描述交变电流的物理量 学案教师版-文档资料

第五章 交变电流第二节 描述交变电流的物理量 学案班别 姓名 学号一、自主预习 1.周期和频率(1)周期(T ):交变电流完成一次周期性变化(线圈转一周)所需的时间,单位是秒(s ),公式_____;(2)频率(f ):交变电流在1 s 内完成_____变化的次数,单位是赫兹(Hz ); (3)周期和频率的关系:_____。
2.交变电流的瞬时值、峰值、有效值、平均值(1)瞬时值:交变电流某一时刻的值,是时间的函数。
在求解某一时刻线圈受到的磁力矩时,用的是瞬时值;(2)峰值:交变电流的电流或电压所能达到的_____,也叫最大值;电容器的击穿电压为最大值。
(3)有效值:跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值。
对正弦交流电,其有效值和峰值的关系为:_____、_____、_____。
用电器的铭牌上标的是有效值,“电流表”和“电压表”测量的值是“有效值”,在研究交变电流的功率和产生的热量时,只能用有效值。
(4)平均值:是交变电流图象中波形与横轴所围面积跟时间的_____。
在求交变电流流过导体的过程通过导体横截面积的电量时,用的是平均值。
2πT ω=周期性 1T f=最大值E =U =I = 比值 二、课堂突破(一)交变电流的“四值”的比较与理解【例题1】(多选)一线圈在磁场中转动产生的正弦交流电的电压随时间变化的规律如图所示。
由图可知( )A .该交流电的电压瞬时值的表达式为u =100sin50πt (V )B .0.01 s 末线圈处于中性面的位置C .该交流电电压的有效值为VD .若将该交流电压加在阻值为R =100 Ω的电阻两端,则电阻消耗的功率为50 W参考答案:AD试题解析:由图象可知该交流电的电压最大值为m =100V U ,周期T =0.04 s ,所以瞬时值的表达式为u =100sin 50πt (V ),A 正确;0.01 s 末线圈电压最大,处于与中性面垂直的位置,B 错误;该交流电电压的有效值为VU =,C 错误;电阻消耗的功率为250W U P R==,D 正确。
高二物理选修3-2第五章交变电流教案

第五章 交变电流一、交变电流的几个概念1、交变电流:大小和方向都随时间作周期性变化的电流叫做交变电流,简称交流电。
2、正弦式电流:随时间按正弦规律变化的电流叫做正弦式电流,正弦式电流的图象是正弦曲线,我国市用的交变电流都是正弦式电流 3、中性面:线圈位于中性面时,穿过线圈的磁通量最大,磁通量的变化率为零,感应电动势为零; 线圈经过中性面时,内部的电流方向要发生改变。
二、交变电流的产生和描述(考试题型多为选择题)1、 正(余)弦式交变电流的产生条件有三,缺一不可,否则就不是正(余)弦式交变电流。
1) 匀强磁场 2) 转轴垂直磁场方向 3) 线圈匀速转动正(余)弦式交变电流的变化规律与线圈的形状、转动轴处于线圈平面内的位置无关。
2、 两个特殊位置的特点1)线圈平面与中性面重合时,S ⊥B ,φ最大, tφ=0,e=0,i=0,电流方向将发生改变。
若从此时开始计时,电动势瞬时表达式e=E m sin w t2)线圈平面与中性面垂直时,S ∥B ,Φ=0,tφ最大,e 最大,i 最大,电流方向不改变。
若从此时开始计时,电动势瞬时表达式e= E m cos w t 3、周期和频率交变电流的周期和频率都是描述交变电流变化快慢的物理量。
1)周期T :交变电流完成一次周期性变化所需的时间。
在一个周期内,交变电流的方向变化2次。
2)频率f:交变电流在1s 内完成周期性变化的次数,单位是赫兹,符号为Hz ,频率越大,交变电流变化越快。
3)关系:12w f T π== 三、交变电流的“四值”物理量 物理含义重要关系 适用情况及说明 瞬时值交变电流某一时刻的值e =E m sin ωt i =I m sin ωt 计算通电导体或线圈所受的安培力时,应用瞬时值最大值 最大的瞬时值E m =nBSωI m =E mR +r确定用电器的耐压值,如电容器、晶体管等的击穿电压有效值跟交变电流的热效应等效的恒定电流的值E =E m2 I =I m 21)一般交变电流表直接测量值。
【创新设计】2021-2022学年高二物理人教版选修3-2学案:5.2 描述交变电流的物理量

第2讲 描述交变电流的物理量[目标定位] 1.把握交变电流的周期、频率、线圈转动角速度三者间的关系.2.理解交变电流有效值的含义,会进行有效值的相关计算.3.知道正弦式交变电流有效值与峰值的关系及在生活中的应用.4.了解相位及相位差的概念.一、周期和频率1.周期(T ):交变电流完成一次周期性变化所需的时间,用T 表示,单位是秒.2.频率(f ):交变电流在1 s 内完成周期性变化的次数,用f 表示,单位是赫兹,符号是Hz. 3.周期和频率关系:T =1f 或f =1T.4.在i =I m sin ωt 中,ω等于频率的2π倍,即ω=2πf .想一想 如图1所示,这个交变电流的周期是多少?频率是多少?图1答案 周期T =0.02 s ;频率f =50 Hz. 二、峰值和有效值1.峰值:交变电流的电压、电流所能达到的最大数值.电容器所能承受的电压要高于(填“高于”、“等于”或“低于”)沟通电压的峰值,否则电容器就可能被击穿.2.有效值:让交变电流和恒定电流分别通过大小相同的电阻,在沟通的一个周期内,它们产生的热量相等,这个恒定电流、电压叫做这个沟通的有效值. 3.正弦式交变电流的有效值和最大值之间的关系是I =I m 2,U =U m2. 4.(1)人们通常说家庭电路电压是220 V ,指的是有效值.(2)沟通用电设备上所标的额定电压和额定电流是有效值;沟通电压表测量的数值是有效值. (3)交变电流的数值在无特殊说明时都指有效值.想一想 是不是全部的交变电流的有效值与最大值都满足I =I m2? 答案 不是,此公式仅适用于正弦沟通电. 三、相位1.如图2所示,甲、乙两支沟通的周期相等,但不能同时达到最大值,我们说它们的“相位”不同.图22.甲、乙两沟通电的表达式分别为: u 甲=U m sin_ωt ;u 乙=U m sin(ωt +φ).其中“ωt +φ”叫做交变电流的相位,φ是t =0时的相位,叫做交变电流的初相位.一、对描述交变电流物理量的生疏 1.周期和频率的关系:T =1f ,f =1T .即沟通电变化越快,周期越短,频率越大. 2.角速度与周期、频率的关系:ω=2πT=2πf .3.转速(n ):线圈单位时间内转过的圈数,单位是r /s 或r/min.角速度与转速的关系:ω=2πn (n 的单位为r/s)或ω=2πn60(n 的单位为r/min).4.峰值:也叫最大值,是全部瞬时值中的最大值. (1)表达式:E m =nBSω.(2)电容器接在沟通电路中,沟通电压的最大值不能超过电容器的耐压值. 5.有效值正弦式沟通电的有效值E =E m2. 例1 小型沟通发电机中,矩形金属线圈在匀强磁场中匀速转动,产生的感应电动势与时间成正弦函数关系,如图3所示,此线圈与一个R =10 Ω的电阻构成闭合电路,不计电路的其他电阻.下列说法正确的是( )图3A .交变电流的周期为0.125 sB .交变电流的频率为8 HzC .交变电流的有效值为 2 AD.交变电流的最大值为4 A解析由e-t图象可知,交变电流的周期为0.25 s,故频率为4 Hz,选项A、B错误;依据欧姆定律可知交变电流的最大值为2 A ,故有效值为 2 A,选项C正确,D错误.答案C二、交变电流有效值的计算1.对有效值的进一步理解(1)交变电流的有效值是依据电流的热效应定义的.(2)理解有效值重点在“等效”上,“效果”相同在定义中体现为相同电阻、相同时间、产生相同热量,交变电流与多大的直流电“效果”相同,有效值就是多大.2.有效值的计算(1)对于正弦式交变电流,可先依据E m=nBSω求出最大值,然后依据E=E m2求出其有效值.(2)当电流是非正弦式交变电流时,必需依据有效值的定义求解.先计算交变电流在一个周期内产生的热量Q,再将热量Q用相应的物理量的有效值表示Q=I2RT或Q=U2R T,最终代入数据求解有效值.例2通过一阻值R=100 Ω的电阻的交变电流如图4所示,其周期为1 s.电阻两端电压的有效值为()图4A.12 V B.410 VC.15 V D.8 5 V解析依据电流的热效应先计算电流的有效值.由(0.1 A)2R×0.4 s×2+(0.2 A)2R×0.1 s×2=I2R×1 s,可得流过电阻的电流的有效值I=1025A,再由电阻两端电压的有效值为U=IR=410 V,可得B正确.答案B三、瞬时值、最大值、有效值、平均值的区分及应用对比物理含义重要关系适用状况瞬时值交变电流某一时刻的值e=E m sin ωt计算线圈某一时刻的受力状况最大值最大的瞬时值E m=nBSω确定用电器的耐压值有效值跟交变电流的热效应等效的恒定电流值E=E m2(正弦式交变电流)(1)计算与电流热效应相关的量(如功率、热量)(2)沟通电表的测量值(3)电气设备标注的额定电压、额定电流(4)保险丝的熔断电流平均值E=nΔΦΔt计算通过电路横截面的电荷量例3如图5所示,试验室一台手摇沟通发电机,内阻r=1 Ω,外接R=9 Ω的电阻.闭合开关S,当发动机转子以某一转速匀速转动时,产生的电动势e=102sin (10πt) V,则()图5A.该交变电流的频率为10 HzB.该电动势的有效值为10 2 VC.外接电阻R所消耗的电功率为10 WD.电路中抱负沟通电流表○A 的示数为1 A解析由发电机产生的感应电动势的表达式e=102sin(10πt) V可知,该沟通电为正弦式交变电流,其感应电动势的瞬时值表达式为e=E m sin ωt,由两式对比可知E m=10 2 V,ω=10π rad/s,又由于ω=2πf,解得f=5 Hz,故选项A错误;依据正弦式交变电流有效值与峰值的关系可知,该电动势的有效值为E=E m2=10 V,故选项B错误;抱负沟通电流表测量的是电路中总电流的有效值,依据闭合电路欧姆定律有I=ER+r=1 A,外接电阻R所消耗的功率为P=I2R=9 W,故选项C错误,选项D正确.答案D针对训练一台小型发电机产生的电动势随时间变化的正弦规律图象如图6甲所示.已知发电机线圈内阻为5 Ω,现外接一只电阻为95 Ω的灯泡,如图乙所示,则()图6A .电压表○V 的示数为220 VB .电路中的电流方向每秒钟转变50次C .灯泡实际消耗的功率为484 WD .发电机线圈内阻每秒钟产生的焦耳热为24.2 J 答案 D解析 由题图甲可知电动势的有效值为220 V ,而电压表测量的是路端电压,其大小为U =E R +r R =22095+5×95V =209 V ,选项A 错误;由题图甲读出交变电流的周期为T =0.02 s ,则频率f =1T=50 Hz ,一个周期内电流的方向要转变2次,故每秒钟电流方向要转变2×50=100(次),选项B 错误;灯泡的实际功率为P =⎝ ⎛⎭⎪⎫E R +r 2R=⎝ ⎛⎭⎪⎫22095+52×95 W =459.8 W ,选项C 错误;由焦耳定律得Q =⎝ ⎛⎭⎪⎫E R +r 2rt =⎝ ⎛⎭⎪⎫22095+52×5×1 J =24.2 J ,选项D 正确.对描述交变电流物理量的生疏1.某小型发电机产生的感应电动势为e =50sin (100πt )V.对此电动势,下列表述正确的有( ) A .最大值是50 2 V B .频率是100 Hz C .有效值是25 2 V D .周期是0.02 s答案 CD解析 从中性面开头计时,感应电动势的表达式为e =E m sin ωt ,因e =50sin (100πt )V ,所以最大值E m =50 V ,A 错误;由ω=2πf =100π rad/s 得f =50 Hz ,B 错误;有效值E =E m 2=25 2 V ,C 正确;T =1f =0.02 s ,D 正确.交变电流有效值的计算2.如图7所示的(a)、(b)两图分别表示两个沟通电压,比较这两个沟通电压,它们具有共同的( )图7 A .有效值 B .频率 C .最大值 D .均不一样答案 BC解析 由题图可知,两个沟通电压最大值均为2 V ,周期均为0.4 s ,可知B 、C 正确.题图(a)中电压有效值U a =U m2,题图(b)中电压有效值U b =U m ,A 错.3.如图8所示是一交变电流随时间变化的图象,求此交变电流的有效值.图8 答案 5 A解析 设该交变电流的有效值为I ′,直流电的电流为I ,让该交变电流和直流电分别通过同一电阻(阻值为R ),在一个周期(T =0.2 s)内,该交变电流产生的热量:Q ′=I 21Rt 1+I 22Rt 2在一个周期内直流电通过该电阻产生的热量 Q =I 2RT由Q =Q ′,代入数据,解得I =5 A ,即此交变电流的有效值I ′=I =5 A. 最大值、有效值和平均值的区分及应用4.如图9所示,单匝矩形闭合导线框abcd 全部处于磁感应强度为B 的水平匀强磁场中,线框面积为S ,电阻为R .线框绕与cd 边重合的竖直固定转轴以角速度ω匀速转动,线框中感应电流的有效值I =________.线框从中性面开头转过π2的过程中,通过导线横截面的电荷量q =________.图9答案2BSω2RBSR解析感应电动势最大值E m=BSω,感应电动势的有效值E=E m2,感应电流的有效值I=ER=2BSω2R,q=IΔt=ERΔt=ΔΦRΔtΔt=ΔΦR=BSR.(时间:60分钟)题组一对描述交变电流物理量的生疏1.下列提到的沟通电,不是指有效值的是()A.沟通电压表的读数B.保险丝熔断电流C.电容器击穿电压D.220 V沟通电压答案C解析电容器击穿电压指电容器两端允许加的电压的最大值.2.下列关于交变电流的说法正确的是()A.若交变电流的峰值为5 A,则它的最小值为-5 AB.用沟通电流表测交变电流时,指针来回摇摆C.我国工农业生产和生活用的交变电流频率为50 Hz,故电流方向每秒转变100次D.正弦交变电流i=20sin (10πt) A的峰值为20 A,频率为100 Hz答案C解析电流的负值表示电流方向与原来方向相反,不表示大小,A项错误;沟通电流表测交变电流时,指针不会来回摇摆,B项错误;我国工农业生产和生活用的交变电流的周期为0.02 s,沟通电方向一个周期转变两次,所以每秒转变100次,C项正确;由ω=2πf得正弦交变电流i=20sin (10πt) A的频率为5 Hz,D项错误.3.图1甲、乙分别表示两种电压的波形,其中图甲所示电压按正弦规律变化,下列说法正确的是()图1A .图甲表示沟通电,图乙表示直流电B .两种电压的有效值相等C .图甲所示电压的瞬时值表达式为u =311sin (100πt ) VD .两种电压的周期相同 答案 CD解析 图甲、乙都表示沟通电,图甲中有效值U =3112 V ≈220 V ,而图乙中的有效值不存在这一关系,所以它们的有效值不相同.由图甲看出T =2×10-2s ,ω=2πT =100π rad/s ,所以u =311sin (100πt ) V .由图象可知两种电压的周期都是2×10-2 s. 题组二 非正弦式沟通电有效值的计算4.阻值为1 Ω的电阻上通以交变电流,其it 关系如图2所示,则在0~1 s 内电阻上产生的热量为( )图2A .1 JB .1.5 JC .2 JD .2.8 J答案 D解析 由于所加的电流为交变电流,大小在变化,所以只能分时间段来求热量.在0~1 s 内有效电流为1 A 和2 A 的时间段分别为t 1=0.4 s ,t 2=0.6 s ,所以Q =I 21Rt 1+I 22Rt 2=2.8 J.5.夏天空调正常工作时,制冷状态与送风状态交替运行.一空调在不同工作状态下电功率随时间变化的关系如图3所示,此空调运转1 h 用电( )图3 A .1度 B .1.5度 C .2度 D .2.5度答案 B解析 由题图知,电功率随时间变化的周期为15 min ,前5 min 为0.5 kW ,后10 min 为2 kW.设电功率的有效值为P ,周期为T ,依据有效值定义有P 1·T 3+P 2·2T3=PT .将P 1=0.5 kW ,P 2=2 kW 代入得:P =1.5 kW.此空调1 h 用电W =Pt =1.5度.故选B.6.如图4甲所示,调光台灯是通过双向可控硅电子器件来实现无级调整灯的亮度的.现将某无级调光台灯接在220 V 的正弦交变电流上,经过可控硅调整后加在灯管两端的电压如图乙所示,则此时电压表的示数是( )图4 A .220 V B .156 V C .110 V D .78 V答案 B解析 虽然图示电流不是正弦交变电流,依据正弦式交变电流的图象对称性可知,只要有14T 的图线就满足最大值是有效值的 2 倍,依据电流有效值定义有:U 2R T =⎝⎛⎭⎫U m 2R2·T2. 解得U =110 2 V ≈156 V ,故B 对. 题组三 正弦式沟通电有效值的理解和应用7.一个照明电灯,其两端允许加的最大电压为311 V .当它接入220 V 的照明电路时,这盏灯( ) A .将不亮 B .灯丝将烧断 C .只能暗淡发光 D .能正常发光答案 D解析 220 V 的照明电路其有效值为220 V ,最大值为311 V ,正好适合.8.把一只电热器接在100 V 的直流电源上,在t 时间内产生的热量为Q ,若将它分别接到U 1=100sin ωt V和U 2=50sin 2ωt V 的沟通电源上,仍要产生Q 的热量,则所需时间分别是( )A .t,2tB .2t,8tC .2t,2tD .t,4t答案 B解析 计算电热器在t 时间内产生的热量时应当用电压的有效值,对U 1=100sin ωt V ,电压的有效值为1002 V ,故(100)2R t =(1002)21R t ′,所以t ′=2t ;对U 2=50sin 2ωt V ,电压的有效值为502 V ,故(100)2R t =(502)21R t ″,所以t ″=8t .9.电阻R 1、R 2与沟通电源依据图5甲所示的方式连接,R 1=10 Ω,R 2=20 Ω.合上开关S 后,通过电阻R 2的正弦交变电流i 随时间t 变化的状况如图乙所示,则( )图5A .通过R 1的电流有效值是1.2 AB .R 1两端的电压有效值是6 VC .通过R 2的电流最大值是1.2 2 AD .R 2两端的电压最大值是6 2 V 答案 B解析 R 1与R 2串联,R 1与R 2中的电流变化状况应相同,电流有效值I 1=I 2=0.6 A ,电流最大值I 1m =I 2m =0.6 2A ,电压有效值U 1=I 1R 1=6 V ,U 2=I 2R 2=12 V ,电压最大值U 1m =2U 1=6 2 V ,U 2m =2U 2=12 2 V .综上所述,B 项正确.题组四 瞬时值、峰值、有效值、平均值的区分及应用10.如图6所示,有一矩形线圈,面积为S ,匝数为N ,整个线圈的电阻为r ,在磁感应强度为B 的磁场中,线圈绕OO ′轴以角速度ω匀速转动,外电阻为R ,当线圈由图示位置转过90°的过程中,下列说法中正确的是( )图6A .磁通量的变化量为ΔΦ=NBSB .平均感应电动势为E =2NBSωπC .电阻R 所产生的焦耳热为Q =(NBSω)22RD .通过电阻R 的电荷量为q =NBSR +r答案 BD解析 逐项分析如下:选项诊断结论A线圈在图示位置时磁通量Φ=0,转过90°后磁通量Φ′=BS ,该过程中磁通量的变化量为ΔΦ=Φ′-Φ=BS ,与线圈匝数无关 ×B该过程中所用时间Δt =θω=π2ω,所以平均感应电动势E =N ΔΦΔt =2NBSωπ√C电路中的感应电流有效值I =E R +r =NBSω2(R +r ),所以电阻R 所产生的焦耳热Q =I 2R Δt =πRωN 2B 2S 24(R +r )2× D电路中的感应电流的平均值I =ER +r =2NBSωπ(R +r ),所以通过电阻R 的电荷量q =I ·Δt =NBSR +r√11.如图7所示是某正弦交变电流的图象,依据图象求其峰值、周期和角速度,并写出交变电流的瞬时值表达式.图7答案 2 A 0.02 s 100π rad/s i =2sin (100πt ) A解析 由题图可知,交变电流的周期为T =0.02 s ,角速度为ω=2πT=100π rad/s故其瞬时值表达式为i =I m sin (100πt ) A当t =0.002 5 s 时,i =1.414 A所以I m sin (100π×0.002 5)=1.414 A ,解得I m =2 A 所以i =2sin (100πt ) A12.如图8所示,线圈abcd 的面积是0.05 m 2,共100匝,线圈电阻为1 Ω,外接电阻R =9 Ω,匀强磁场的磁感应强度为B =1πT ,当线圈以300 r/min 的转速匀速转动时,求:图8(1)电路中沟通电压表和沟通电流表的示数;(2)线圈从图示位置转过90°的过程中通过电阻R 的电荷量. 答案 (1)4522 V 522 A (2)12π C解析 (1)E m =nBSω=100×1π×0.05×2π×30060 V =50 VE =E m2=25 2 V 电流表示数I =E R +r=522 A ,电压表示数U =IR =522×9 V =4522 V.(2)从图示位置转过90°的过程中,E =n ΔΦΔt ,又由于I =ER +r ,q =I Δt , 联立得q =n ΔΦR +r =nBS R +r =12π.。
描述交变电流的物理量+教学设计 高二上学期物理人教版选修3-2

高二物理选修3-2第五章交变电流第二节描述交变电流的物理量教学目标:1.知道交变电流的周期、频率的含义,以及它们相互之间的关系。
知道我国生产和生活用电的周期(频率)的大小。
2.知道交变电流的峰值和有效值的意义。
能利用有效值定义计算某些交变电流的有效值。
3.会应用正弦式交变电流有效值公式进行有关计算。
4.具有运用类比、迁移的科学方法分析新问题的意识和能力。
教学重点:交流电的有效值、最大值、频率、周期的理解。
教学难点:1、交变电流有效值概念,通过计算特殊形式的交变电流的有效值来体会和掌握它的定义。
2、交变电流瞬时值确定,通过例题分析使学生学会借助数学工具处理解决物理问题的能力。
教学过程:一、导入新课、板书课题回顾:交变电流定义、特点、产生原理、电流变化规律导入:从上节已经看出交变电流的大小和方向都随时间变化,在电流和电压方面,还涉及到峰值和有效值,还有几个物理量也常用到。
二、出示目标、明确任务1.理解交变电流的周期、频率的含义,以及它们相互之间的关系,熟记交变电流的峰值和有效值的意义。
2.掌握利用有效值定义计算某些交变电流的有效值。
熟练应用正弦式交变电流有效值公式进行有关计算。
三、学生自学、独立思考阅读课本34-36页内容,找到书中的知识点、重点、困惑点四、自学指导、紧扣教材1.阅读课本34-35页周期和频率部分①通过阅读第一段,找到正弦交变电流的大小和方向有什么特征?②什么叫交变电流的周期?它的单位是什么?③通过阅读第二段,找到什么叫做交变电流的频率?它的单位是什么?转速和周期的关系?④对于交流发电机,周期和频率与其转子转动的角速度有什么关系?2.阅读课本35-36页峰值和有效值部分①通过阅读第一段,找到什么叫作峰值?②尝试解决思考与讨论中的两个问题。
③什么叫有效值?正弦式交变电流的有效值与峰值有什么关系?3.阅读课本36页相位部分①找到什么叫做交变电流的相位?什么是初相位和相位差?相位差不为零的危害。
最新人教版高中物理选修3-2第五章《交变电流》教学设计

教学设计1交变电流本节分析交变电流是生活和生产中最常见的电流,交变电流的产生和变化规律是本章知识的重点,是变压器和远距离输电的基础,又是上一章电磁感应和楞次定律的延续和发展,具有承上启下的作用.本节内容的特点之一:通过演示实验和探究实验,使学生参与到探究物理规律的过程,体验学物理的乐趣;本节内容的特点之二:演示实验多,再加上学生的探究实验,故容量大,时间紧,需仔细安排,做到时间分配合理,条理清晰,重点突出.学情分析学生对“直流电”这一部分知识有一定的基础,但是对“交变电流”的认识仅局限于生活中的常见电器.学生已经学习了电磁感应,理解了导体切割磁感线会产生电动势.在此基础上学习交变电流,亦符合学生的认知规律.但“交变电流”是新的概念,鉴于学生的接受能力不同,讲解时还需详细,加强引导.应该采用多媒体教学的手段,以便更直观、更立体地让学生接受.K教学目标●知识与技能(1)使学生理解交变电流的产生原理,知道什么是中性面.(2)掌握交变电流的变化规律及表示方法.(3)理解交变电流的瞬时值和峰值及中性面的准确含义.●过程与方法(1)掌握描述物理量的三种基本方法(文字法、公式法、图象法).(2)培养学生的观察能力、空间想象能力以及将立体图转化为平面图形的能力.(3)培养学生运用数学知识解决物理问题的能力.●情感、态度与价值观通过实验观察,激发学习兴趣,培养良好的学习习惯,体会运用数学知识解决物理问题的重要性.教学重难点1.交变电流产生的物理过程分析.2.交变电流的变化规律及应用.教学准备手摇发电机、小灯泡、示教电流表、电压传感器(或电流传感器)、学生电源、多媒体课件等.教学设计(一)●(设计者:曲开菊第七届全国中小学互动课堂教学实践观摩活动一等奖)教学过程设计(或电流)的波形是什么形状?表示电压电压(或电流)的波形与余弦函数图象的形状相同,图甲:磁场方向与线圈平面垂直,通过线圈的磁通量最大.圈的各边都不切割磁感线,线圈中无感应电流.(图1)图乙:磁场的方向与线圈平面平行,通过线圈的磁通量为零,两条边垂直切割磁感线,线圈中的感应电流最大,电流方向如图图1 图2图丙:磁场方向与线圈平面垂直,通过线圈的磁通量最大.圈的各边都不切割磁感线,线圈中无感应电流.(图3)图丁:磁场的方向与线圈平面平行,通过线圈的磁通量为零,图3 图4【小组讨论】感应电流在什么位置改变方向?线圈转动一周,改变几次方向?AD=BC=d,则线圈的面积的线速度v与B的夹角为【归纳总结】1.按正弦规律变化的交变电流叫做正弦式交变电流,简称正弦式.2.正弦式交变电流的变化规律:e=E max sin ωt,u=U max sinsin ωt.其中,E max、U max、I max为峰值,e、u、i为瞬时值.max【反馈练习】发电机产生的按正弦规律变化的电动势最大值为E max=311 V板书设计1交变电流一、交变电流1.交变电流:方向随时间周期性变化的电流叫做交变电流2.直流:方向不随时间变化的电流叫做直流3.恒定电流:大小和方向都不随时间变化的电流4.交变电流经过电子电路的处理,也能变成直流二、交变电流的产生1.线圈在与中性面垂直的位置(B∥S),感应电流最大2.线圈在中性面位置(B⊥S),感应电流为零,方向发生变化3.线圈转动一周,感应电流方向改变两次三、交变电流的变化规律1.按正弦规律变化的交变电流叫做正弦式交变电流2.e=E max sin ωt,u=U max sin ωt,i=I max sin ωt.其中,E max、U max、I max为峰值,e、u、i 为瞬时值教学反思1.本节课首先利用演示实验,引导学生区分交流与直流的不同之处,即交变电流的特殊之处.对于交变电流的产生,采取由感性到理性,由定性到定量,逐步深入的方法.为了便于学生理解和掌握,让学生通过观察发电机的示意图,画出线圈通过四个特殊位置时的正视图,分析感应电动势和感应电流方向的变化,使学生熟练掌握线圈转动一周感应电动势和感应电流的变化.2.本节内容出现了许多新名词,如交变电流、正弦式电流、中性面、瞬时值、峰值(以及下一节的有效值)等等.通过公式推导过程、交变电流的图象的描绘等,让学生明白这些名词的准确含义,特别是对中性面的理解.教学设计(二)●(设计者:韩丽娜山东省创新大赛一等奖)教学过程设计一、引入新课【演示实验】把两个发光颜色不同的发光二极管并联,注意使两者正负极的方向不同,然后连接到教学用发电机的两端.转动手柄,两个磁极之间的线圈转动.观察发光二极管的发光情况.提出问题:实验现象说明了什么?思路点拨:观察到的实验现象是两个发光二极管交替发光.手摇发电机的手柄带动发电机的线圈转动,线圈在磁场中的磁通量变化情况不同,产生的感应电流的大小、方向发生变化,由于发光二极管并联在一起,但是正负极的方向不同,导致它们不会同时发光.我们把这种方向随时间做周期性变化的电流称为交变电流,简称交流.现代生产和生活中大都使用交变电流.今天我们学习交变电流的产生和变化规律.二、新课教学(一)交变电流【自主学习】引导学生阅读课本P31“交变电流”的内容,学习交变电流的相关知识.1.交变电流:方向随时间周期性变化的电流叫做交变电流.2.直流:方向不随时间变化的电流.3.恒定电流:大小和方向都不随时间变化的电流.4.交变电流经过电子电路的处理,也能变成直流.【演示实验】用示波器演示直流和交变电流随时间变化的图象.【反馈练习】在如图所示的几种电流随时间变化的图象中,属于直流电的是________,属于交变电流的是__________.答案:1、23、4、5、6(二)交变电流的产生【课件展示】利用多媒体课件展示交流发电机的示意图,并设置以下问题.(1)在线圈转动过程中,哪些边会产生感应电动势?(2)线圈由甲转到乙的过程中,AB边中电流向哪个方向流动?线圈由丙转到丁的过程中,AB边中电流向哪个方向流动?(3)当线圈转到什么位置时线圈中没有电流,转到什么位置时线圈中的电流最大?(4)大致画出通过电流表的电流随时间变化的曲线,从E流向F的电流记为正,反之为负.在横坐标上标出线圈到达甲、乙、丙、丁几个位置时对应的时刻.答案点拨:(1)在线圈转动过程中,AB和CD边切割磁感线,产生感应电动势.(2)线圈由甲转到乙的过程中,AB边中电流由B向A流动;线圈由丙转到丁的过程中,AB边中电流由A向B流动.(3)当线圈转到与磁场的方向垂直的位置时,线圈中没有电流;当线圈转到与磁场的方向平行时,线圈中的电流最大.(4)【归纳总结】1.中性面:线框平面与磁感线垂直的位置.2.线圈处于中性面位置时,穿过线圈的磁通量最大,但感应电流为零.3.线圈经过中性面时,线圈中的电流方向改变,线圈转一周,感应电流方向改变两次.【反馈练习】矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动,下列说法中正确的是() A.在中性面时,通过线圈的磁通量最大B.在中性面时,感应电动势为零C.穿过线圈的磁通量为零时,感应电动势也为零D.线圈每通过中性面一次,电流方向改变一次答案:ABD(三)交变电流的变化规律【课件展示】如图所示,矩形线圈ABCD在匀强磁场中,AB边的长度为l,BC边的长度为d,线圈的阻值为R,以AB边所在的直线为轴,以一定的角速度ω从该位置开始匀速转动.问题:(1)CD边的线速度多大?(2)如图所示,经过时间t,CD边的线速度与磁感线的夹角θ=ωt,线圈中的感应电流的大小和方向如何?(3)如图所示,经过时间t,CD边的线速度与磁感线的夹角为θ=ωt-π,线圈中的感应电流的大小和方向如何?答案点拨:(1)当线圈ABCD 以AB 边所在的直线为轴匀速转动时,CD 边的线速度v =ωd .(2)此时的感应电动势E =Bl v sin θ=Blωd sin ωt ,线圈中的感应电流I =E R =Bldωsin ωt R,感应电流方向为由D 到C .(3)此时的感应电动势E =Bl v sin θ=-Blωd sin ωt ,线圈中的感应电流I =E R=-Bldωsin ωt R,感应电流方向为由C 到D . 公式推导:线圈在与中性面垂直的位置感应电动势最大E max =BSω.所以,线圈的感应电动势e =E max sin ωt .线圈中的电流为i =e R =E max Rsin ωt =I max sin ωt .CD 边切割磁感线为等效电源,CD 两端的电压u =U max sin ωt .【课件展示】利用多媒体展示几种常见的交变电流的波形.【归纳总结】1.按正弦规律变化的交变电流叫做正弦式交变电流,简称正弦式电流.2.正弦式交变电流的变化规律:e =E max sin ωt ,u =U max sin ωt ,i =I max sin ωt .其中,E max 、U max 、I max 为峰值,e 、u 、i 为瞬时值.【反馈练习】如图所示,ab 边长为20 cm ,ad 边长为10 cm 的矩形线圈,匝数N =10,磁场的磁感应强度B =0.2 T ,线圈转速n =100 r/s.求:(1)该线圈产生的感应电动势的最大值;(2)若从中性面计时,则经过1600s时线圈电动势的瞬时值.答案:(1)8π(2)43π三、课堂小结引导学生自主总结本节课的收获,然后小组内交流、补充.四、布置作业问题与练习:3、4、5.板书设计1交变电流一、交变电流1.交变电流:方向随时间周期性变化的电流叫做交变电流2.直流:方向不随时间变化的电流3.恒定电流:大小和方向都不随时间变化的电流4.交变电流经过电子电路的处理,也能变成直流二、交变电流的产生1.中性面:线框平面与磁感线垂直的位置2.线圈处于中性面位置时,穿过线圈的磁通量最大,但感应电流为零3.线圈经过中性面时,线圈中的电流方向改变,线圈转一周,感应电流方向改变两次三、交变电流的变化规律1.按正弦规律变化的交变电流叫做正弦式交变电流,简称正弦式电流2.正弦式交变电流的变化规律:e=E max sin ωt,u=U max sin ωt,i=I max sin ωt.其中,E max、U max、I max为峰值,e、u、i为瞬时值教学反思1.本节课借助演示实验引入交流、直流的概念,通过电压传感器(或电流传感器)展现两种电流变化的不同情况,通过图象对比,先了解什么是交变电流,然后再学习交变电流是怎样产生的,有利于学生在感性认识的基础上再做理性分析,达到了降低教学难度的效果.2.对于交变电流的产生和变化规律,本节课采取由感性认识到理性认识,由定性到定量,逐步深入的讲述方法.为了便于学生理解和掌握,利用了模型和多媒体动画配合讲解.通过有梯度的问题链的方式引导学生分析线圈转动过程中电动势的变化,逐步深入,降低了学习难度.3.本节课学生通过对物理规律的定性、定量的推导,体验了探究发现的乐趣,提高了探究物理规律的能力,体会到了运用数学知识解决物理问题的重要性.备课资料●交变电流与直流电“大战”19世纪末,在爱迪生的推动下,直流电已经有了相当广泛的应用.不过在实际应用中,直流电存在着很大缺点:不仅需要大量的铜线,而且不能远距离输电,每平方英里,就需要一个单独的发电机供电,很不经济.出生于克罗地亚的发明家特斯拉考虑采用交变电流来代替直流电.交变电流系统使用高电压、小电流供电,然后利用变压器调节电流、电压,来适应用户需要.它的突出优点是可以用细导线实现远距离送电.但是,这种既经济又科学的方案一提出,立即遭到爱迪生的强烈反对.出于竞争的需要,爱迪生声称采用交变电流比直流电危险得多.为了证明交变电流的安全性,特斯拉特地制作了一个“特斯拉线圈”,它是由一个感应线圈、两个大电容器和一个初级线圈仅几圈的互感器组成的,这种装置可以产生频率很高的高压电.不过这种高压电的电流极小,对人体不会产生显著的生理效应.特斯拉在一次记者招待会上,让交变电流从“特斯拉线圈”通过自己的身体,点亮了电灯,甚至还熔化了电线.在场的记者个个目瞪口呆,取得了极大的宣传效果.特斯拉的胜利,加速了交变电流的推广应用.特斯拉与爱迪生之间的矛盾是如此之深,以致当他知道自己将与爱迪生一起分享1912年的诺贝尔物理学奖时,他表示不接受授奖.最后,这一年度的诺贝尔物理学奖便转发给了瑞典物理学家达伦.。
高中物理第五章交变电流5.2描述交变电流的物理量教案

5.2 描述交变电流的物理量教学目标(一)知识与技术1.理解什么是交变电流的峰值和有效值,明白它们之间的关系。
2.理解交变电流的周期、频率和它们之间的关系。
明白我国生产和生活用电的周期(频率)的大小。
(二)过程与方式能应用数学工具描述和分析处置物理问题。
(三)情感、态度与价值观让学生了解多种电器铭牌,介绍现代科技的突飞猛进,激发学生的学习热情教学重点、难点重点交变电流有效值概念。
难点交变电流有效值概念及计算。
教学方式实验、启发教学手腕多媒体课件电源、电容器、灯泡“6 V,0.3 A”、幻灯片、手摇发电机教学进程(一)引入新课矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时,在线圈中产生了正弦交变电流。
如何描述交变电流的转变规律呢?能够用公式法描述。
从中性面开始计时,得出瞬时电动势:e=E m sinωt瞬时电流:i=I m sinωt瞬时电压:u=U m sinωt其中E m=NB Sω交变电流的大小和方向都随时刻做周期性转变,只用电压、电流描述不全面。
这节课咱们学习表征正弦交变电流的物理量。
(二)进行新课1.周期和频率请同窗们阅读教材,回答下列问题:(1)什么叫交变电流的周期?(2)什么叫交变电流的频率?(3)它们之间的关系是什么?(4)我国利用的交变电流的周期和频率各是多大?交变电流完成一次周期性的转变所用的时刻,叫做交变电流的周期,用T 表示。
交变电流在1 s 内完成周期性转变的次数,叫做交变电流的频率,用f 表示。
T = 我国利用的交变电流频率f =50 Hz ,周期T =0。
02 s 。
2.交变电流的峰值(E m ,I m ,U m )交变电流的峰值是交变电流在一个周期内所能达到的最大数值,能够用来表示交变电流的电流或电压转变幅度。
[演示]电容器的耐压值将电容器(8 V ,500μF )接在学生电源上充电,接8 V 电压时电容器正常工作,接16 V 电压时,几分钟后闻到烧臭味,后听到爆炸声。
人教版选修3-2第五章第二节 描述交变电流的物理量

1.对交变电流四值的理 解.(重点) 2.有效值的计算.(重点) 3.对有效值的理解和计 算.(难点) 4.有效值、平均值、峰 值、瞬时值的应 用.(难点)
服/务/教/师
免/费/馈/赠
返回菜单
物理[RJ· 选修3-2]
1.基本知识 (1)周期 一次周期性变化 交变电流完成____________________ பைடு நூலகம்需的时间,用T 表示,单位是______ 秒 .
课 前 自 主 导 学
课 后 知 能 检 测
服/务/教/师
免/费/馈/赠
返回菜单
物理[RJ· 选修3-2]
2.知道交变电流的峰值和有效值的意义.能利用有效
值定义计算某些交变电流的有效值.
3.会应用正弦式交变电流有效值公式进行有关计算. 4.具有运用类比、迁移的科学方法分析新问题的意识 和能力. ●教学地位 本节知识是高考热点之一,它是物理的最基本知识, 是以后学习的基础,学习本节知识时,要重视对基本概念的 理解及应用.
3.探究交流
计算有效值时应注意哪些问题?
【提示】 Im (1)只有正弦式电流才能用 I= 的关系. 2
(2)方波式交变电流正、负半周最大值不等时,分段 计算电热. (3)应取一个周期或周期的整数倍计算电热.
服/务/教/师
免/费/馈/赠
返回菜单
物理[RJ· 选修3-2]
1.基本知识 对交变电流瞬时电压与时间的关系式 u= Emsin(ωt +φ) 而言,正弦符号“ sin” 后面的量“ ωt + φ”叫作交变电流的
服/务/教/师
免/费/馈/赠
返回菜单
物理[RJ· 选修3-2]
(2)频率
交变电流在 1 s 内完成周期性变化的 _______ 次数 ,用 f 表示,
高中物理 第五章 2描述交变电流的物理量教学设计 新人教版选修32

描述交变电流的物理量1.要让学生知道,由于交变电流的电压、电流等的大小和方向都随时间作周期性变化,就需要多一些物理量来描述它不同方面的特性.如:周期和频率表示交变电流周期性变化的快慢,最大值表明交变电流在变化过程中所能达到的最大数值,反映了交变电流的变化范围.2.交变电流的有效值表示交变电流产生的平均效果,是教学的重点,也是教学的难点.首先要使学生明白引入有效值的必要:由于交变电流的大小和方向随时间变化,它产生的效果也随时间而变化,而实用中常常只要知道它的平均效果就可以了.为此引入有效值的概念;进而让学生知道怎样衡量交变电流的平均效果,即用与交变电流有相同热效应的直流来表示交变电流的平均效果,从而明确有效值的物理意义.3.要让学生知道,提到交变电流的电压、电流、电动势时,如果不加特别说明,通常指的都是交变电流的有效值,电表测量的数值,也都是有效值.1.知识与技能:(1)理解什么是交变电流的最大值和有效值,知道它们之间的关系。
(2)理解交变电流的周期、频率以及它们之间的关系。
知道我国生产和生活用电的周期(频率)的大小。
2.过程与方法:能应用数学工具描述和分析处理物理问题。
3.情感、态度与价值观:让学生了解多种电器铭牌,介绍现代科技的突飞猛进,激发学生的学习热情。
交变电流有效值概念交流电有效值概念及计算正弦电流的有效值和最大值的关系,课本中是直接给出的,不要求加以证明.但它十分有用,应要求学生记住.还要让学生明确地知道,这一关系只对正弦式电流成立,对其他波形的交变电流并不成立。
1.演示器材:2.课件:3.音像文件:4.图片资料:若干5.多媒体教学设备一套凡在小事上对真理持轻率态度的人,在大事上也是不足信的。
——爱因斯坦(美国)(一)引入新课(复习引入)交变电流的产生:矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时,在线圈中产生正弦交变电流。
交变电流的变化规律:方向变化规律:线圈平面每经过中性面一次,感应电流的方向就改变一次,线圈转动一周,感应电流的方向改变两次。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第五章 交变电流
第二节 描述交变电流的物理量 学案 班别 姓名 学号
一、自主预习
1.周期和频率
(1)周期(T ):交变电流完成一次周期性变化(线圈转一周)所需的时间,单位是秒(s ),公式_____;
(2)频率(f ):交变电流在1 s 内完成_____变化的次数,单位是赫兹(Hz ); (3)周期和频率的关系:_____。
2.交变电流的瞬时值、峰值、有效值、平均值
(1)瞬时值:交变电流某一时刻的值,是时间的函数。
在求解某一时刻线圈受到的磁力矩时,用的是瞬时值;
(2)峰值:交变电流的电流或电压所能达到的_____,也叫最大值;电容器的击穿电压为最大值。
(3)有效值:跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值。
对正弦交流电,其有效值和峰值的关系为:_____、_____、_____。
用电器的铭牌上标的是有效值,“电流表”和“电压表”测量的值是“有效值”,在研究交变电流的功率和产生的热量时,只能用有效值。
(4)平均值:是交变电流图象中波形与横轴所围面积跟时间的_____。
在求交变电流流过导体的过程通过导体横截面积的电量时,用的是平均值。
二、课堂突破
(一)交变电流的“四值”的比较与理解
物理量
物理含义 重要关系 适用情况及说明 瞬时值
交变电流某一时刻的值 e =E m sin ωt ,i =I m sin ωt 计算线圈某时刻的受力情况 峰值 最大的瞬时值 E m =nBSω,m m E I R r =+ 讨论电容器的击穿电压
有效值 跟交变电流的热效应等效的恒定电流的值 m 2E E =,m 2U U =,m 2I I =适用于正(余)弦式交变电流
(1)计算与电流的热效应有关的
量(如电功、电功率、电热等)
(2)电气设备“铭牌”上所标的
一般是有效值
(3)保险丝的熔断电流为有效值 平均值 交变电流图象中图线与时间轴所夹的面积与时
间的比值 v BL E =;t n E ∆∆Φ= r
R E I += 计算通过电路截面的电荷量 知( )
A .该交流电的电压瞬时值的表达式为u =100sin50πt (V )
B .0.01 s 末线圈处于中性面的位置
C .该交流电电压的有效值为1002V
D .若将该交流电压加在阻值为R =100 Ω的电阻两端,则电阻消耗的功率为50 W
(二)求交变电流有效值的方法
(1)公式法
利用m 2
E =、m 2U =、m 2I =计算,只适用于正余弦式交流电。
(2)利用有效值的定义计算(非正弦式交流电)
在计算有效值时“相同时间”至少取一个周期或周期的整数倍。
(3)利用能量关系
当有电能和其他形式的能转化时,可利用能的转化和守恒定律来求有效值。
【例题2】图甲、图乙分别表示两种电压的波形,其中图甲所示的电压按正弦规律变化,图乙所示的电压是正弦函数的一部分。
下列说法错误的是( )
A .图甲、图乙均表示交流电
B .图甲所示电压的瞬时值表达式为u =20sin 100πt (V )
C .图乙所示电压的有效值为20 V
D .图乙所示电压的有效值为10 V
三、巩固训练
1.下列所列数据不属于交流电有效值的是( )
A .交流电表的示数
B .灯泡的额定电压
C .电容器的耐压值
D .保险丝的额定电流
2.(多选)一矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动,产生的感应电动势e 随时间t 的变化规律如图所示,下列说法正确的有( )
A .t 1时刻线圈位于中性面
B .t 2时刻通过线圈的磁通量最大
C .电动势的有效值为m 2
D .一个周期内交变电流的方向改变一次
3.(多选)如图所示,一面积为S ,电阻为R 的N 匝矩形线圈处于一个交变的磁场中,磁感应强度的变化规律为
B =B 0sin ωt 。
下列说法正确的是( )
A
B .在t =π
ω时刻,线框中感应电流达到最大值
C .从t =0到t =π2ω这一过程中通过导体横截面积的电荷量为0B S R
D .若只增大变化磁场的频率,则线框中感应电流的频率也将增加,但电流的有效值不变
4.电阻R 1、R 2与交流电源按照图(a )方式连接,R 1=10 Ω,R 2=20 Ω。
合上开关S 后,通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图(b )所示。
则( )
A .通过R 1的电流有效值是1.2 A
B .R 1两端的电压有效值是6 V
C.通过R2的电流最大值是1.22 A
D.R2两端的电压最大值是62V
5.图甲、图乙分别表示两种电压的波形,其中图甲所示的电压按正弦规律变化,图乙所示的电压是正弦函数的一部分。
下列说法错误的是()
A.图甲、图乙均表示交流电
B.图甲所示电压的瞬时值表达式为u=20sin 100πt V
C.图乙所示电压的有效值为20 V
D.图乙所示电压的有效值为10 V
6.如图所示是一交变电流的i–t图象,则该交变电流的有效值为()
A.4 A B.22 A
C.8
3
A D.
230
A
7.(多选)小型交流发电机中,矩形金属线圈在匀强磁场中匀速转动,产生的感应电动势与时间呈正弦函数关系,如图所示。
此线圈与一个R=9 Ω的电阻构成闭合电路,线圈自身的电阻r=1 Ω,下列说法正确的是()
A.交变电流的周期为0.2 s
B.交变电流的频率为2.5 Hz
C.发电机输出的电压有效值为102V
D.发电机输出的电功率为18 W
8.如图所示,一面积为S、匝数为N、电阻为r的矩形线圈,在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动,外电路电阻为R(电表均为理想电表),求:
(1)以图示位置开始计时,写出线圈中感应电动势e随时间t变化的表达式;
(2)电压表的读数U和电流表读数I;
(3)线圈由图示位置转过90°的过程中,外力对线框做的功W。
9.下列关于交流的几种说法中,正确的是()
A.交流电器设备上所标的电压、电流值是峰值
B.交流电流表和交流电压表的值是瞬时值
C.交流电流表和交流电压表的值是峰值
D.跟交流有相同热效应的直流的值是交流的有效值
10.(多选)图甲是小型交流发电机的示意图,两磁极N、S间的磁场可视为水平方向的匀强磁场,A为交流电流表,线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动,从图示位置开始计时,产生的交变电流随时间变化的图象如图乙所示,以下判断正确的是()
A.电流表的示数为10 A
B.线圈转动的角速度为50π rad/s
C.0.01 s时线圈平面与磁场方向平行
D.0.02 s时电阻R中电流的方向自右向左
11.(多选)如图甲所示,交流发电机的矩形金属线圈abc
d的匝数n=100,线圈的总电阻r=5.0 Ω,线圈位于匀强磁场中,且线圈平面与磁场方向平行。
线圈的两端分别与两个彼此绝缘的铜环E、F(集流环)焊接在一起,并通过电刷与阻值R=95 Ω的定值电阻连接。
现使线圈绕过bc和ad边中点、且垂直于磁场的转轴OOˊ以一定的角速度匀速转动。
穿过线圈的磁通量Φ随时间t变化的图象如图乙所示。
若电路其他部分的电阻以及线圈的自感系数均可忽略不计。
则下列说法中正确的是()
A.线圈匀速转动的角速度为100 rad/s
B.线圈中产生感应电动势的最大值为200 V
C.线圈中产生感应电动势的有效值为100 V
D.线圈中产生感应电流的有效值为 A。
