NR、PEDM橡胶基本性能对照表 3
常用橡胶的技术性能指标参数

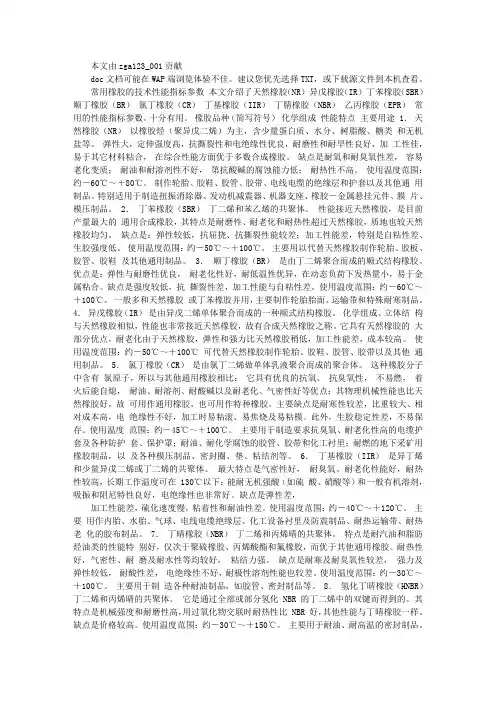

本文由zga123_001贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
常用橡胶的技术性能指标参数本文介绍了天然橡胶（NR）异戊橡胶（IR）丁苯橡胶（SBR）顺丁橡胶（BR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）乙丙橡胶（EPR）常用的性能指标参数。
十分有用。
橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃～＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。
缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。
使用温度范围：约－50℃～＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃～＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
橡胶材料性能
400
２０～８５
４０～８０
差
１３５～１８０
-61
中
优秀
０.２５～０．５０
3
溴化丁基胶
（BIIR）
１０பைடு நூலகம்２５
420
２５～９５
３０～５５
差
１４０～１８０
-50
中
优秀
０.２５～０．５０
4
氯丁胶
（CR）
弹性，抗撕强度、拉伸强度良好
１０～３０
250
２０～８０
４０～１２０
中
65
-40
差
中
０．１５～０.３０
5
天然橡胶（NR）
具有良好的综合性能，如拉伸强度高，弹性大，伸长率高，耐磨性和耐疲劳性好，生热低等，而且加工性能好，有一定的电缘缘性，并有良好的气密性
１５～３５
456
３５～１７０
６５～８０
优秀
80
-62
中
中
０.０５～０.１５
6
丁晴橡胶（NBR）
最好的耐油性、耐各种溶剂性能良好，耐热性能优异，仅次于乙丙胶，耐老化性能好，同时其电阻小，是一种半导体橡胶，可做抗静电制品。加工性能差，生热大，包辊性不够好，收缩率大
４～１２
250
３０～１３０
优秀
ＢＲ＞ＳＢＲ≈ＥＰＤＭ＞ＣＲ≈ＮＲ≈Ｑ＞ＢＩＩＲ＞ＩＩＲ
250
小于-８０
差
ＮＲ＞ＮＢＲ＞ＢＲ＞ＣＲ＞ＳＢＲ＞ＥＰＤＭ≈Ｑ≈ＩＩＲ≈ＢＩＩＲ）
差
０.１５～０.２０
2
丁基橡胶（IIR）
阻尼性能优异（所有橡胶中阻尼效果最佳）、气密性最好、耐热性好、耐寒性好、耐天候、耐老化性能优异、耐酸、碱、和盐和强极性溶剂、电性能好，绝缘性能好，但难硫化，难粘接。
常用橡胶的技术性能指标参数
常用橡胶的综合技术性能参数表格 1 常用橡胶的综合技术性能参数天然橡胶（NR）异戊橡胶（IR）丁苯橡胶顺丁橡胶（BR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶乙丙橡胶（EPR）密度（生胶）.g/cm30.90-0.95 0.92-0.94 0.92-0.94 0.91-0.94 1.15-1.30 0.91-0.93 0.96-1.20 0.86-0.87 抗张强度未补强1667-2844 1961-2942 196-294 98-981 1471-1961 1373-2060 196-392 294-588 N/cm2补强2452-3432 1961-2942 1471-1961 1765-2452 2452-2648 1667-2060 1471-2942 1471-2452 伸长率.%未补强650-900 800-1200 500-800 200-900 800-1000 650-850 300-800补强650-900 600-900 500-800 450-800 800-1000 650-1000 300-800 400-800 200%定伸24h未补强3-5 - 5-10 - 18 2 6.5 -后永久变形%补强8-12 - 10-15 - 7.5 11 6 - 回弹率.% 70-90 70-90 60-80 70-90 50-80 20-50 5-65 50-80永久压缩变形%. 70℃10-50 10-50 2-20 2-10 2-40 10-40 7-20 - 抗撕裂性优良-优良可-良良-优良良良-优耐磨性优优优优良-优可-良优良-优耐曲绕性优优良优良-优优良良耐冲击性能优优优良良良可良硬度（邵尔A）20-100 10-100 35-100 10-100 20-95 15-75 10-100 30-90 导热系数，4X10-4- 7X10-4- 5X10-4 6.45X10-46X10-48.5X10-4最高使用温度. ℃100 100 120 120 150 170 170 150 长期使用温度. ℃-55/70 -55/70 -45/100 -70/100 -40/120 -40/130 -10/120 -50/130 脆化温度. ℃-50-70 -50/-70 -30/-60 -73 -35/-42 -30/-55 -10/-20 -40/-60 体积电阻率. Ω.cm 1015-10171010-10151014-10161014-10151011-10121014-10161012-10151012-1015表面电阻. Ω1014-1015- 1013-1014- 1011-10121013-10141012-1015-续表1 常用橡胶的综合技术性能参数氯磺化聚乙烯丙烯酸脂（AR）聚安脂（UR）硅橡胶（Si）氟橡胶（FPM）聚硫橡胶（T）氯化聚乙烯（CM）密度（生胶）.g/cm3 1.11-1.18 1.09-1.10 1.09-1.30 0.95-1.40 1.80-1.82 1.35-1.41 1.16-1.32抗张强度未补强834-2403 - - 196-490 981-1961 69-137 -N/cm2补强681-1961 687-1177 1961-3432 392-981 1961-2158 883-1471 ≥1471伸长率.%未补强-- - - 40-300 500-700 300-700 400-500补强100-500 400-600 300-800 50-500 100-500 100-700 -200%定未补强- - - - - - -伸24h后永久变形补强- - - - - - -回弹率.% 30-60 30-40 40-90 50-85 20-40 20-40 -永久压缩变形20-80 25-90 50-100 - 5-30 - -抗撕裂性可-良可良劣-可良劣-可优耐磨性优可-良优可-良良劣-可优耐曲绕性良良优劣-良良劣-耐冲击性能可-良劣优劣-可劣-可劣硬度（邵尔A）40-95 30-95 40-100 30-80 50-60 40-95 -导热系数， 2.7X10-4- 1.6X10-46X10-4- - -最高使用温度. ℃150 180 80 315 315 130 -长期使用温度. ℃-30/130 -10/180 -30/70 -100/250 -10/280 -10/70 90/105 脆化温度. ℃-20/-60 0/-30 -30/-60 -70/-120 -10/-50 -10/-40 -体积电阻率. Ω.cm 1013-1015101110101013-101710131011-10121012-1013表面电阻. Ω1014- 10101013- - -。
常用橡胶性能一览表
常用橡胶性能一览表橡胶材质概述特性用途丁腈胶（NBR ）由丁二烯与丙烯腈经乳液聚合而得的共聚物，称丁二烯-丙烯腈橡胶，简称丁腈橡胶。
它的含量是影响丁腈橡胶性能的重要指针。
并以优异的耐油性着称。
耐油性最好,对非极性和弱极性油类基本不溶胀。
耐热氧老化性能优于天然、丁苯等通用橡胶。
耐磨性较好，其耐磨性比天然橡胶高30%-45% 。
耐化学腐蚀性优于天然橡胶，但对强氧化性酸的抵抗能力较差。
弹性、耐寒性、耐屈挠性、抗撕裂性差，变形生热大。
电绝缘性能差，属于半导体橡胶，不宜作电绝缘材料使用。
耐臭氧性能較差。
加工性能較差。
用于制作接触油类的胶管、胶辊、密封垫圈、贮槽衬里，飞机油箱衬里以及大型油囊等。
可制造运送热物料的运输带。
乙丙胶（EPD M）是由乙烯、丙烯为基础单体合成的共聚物。
橡胶分子链中依单体单元组成不同有二元乙丙橡胶和三元乙丙橡胶之分。
耐老化性能优异，被誉为“无龟裂”橡胶。
优秀的耐化学药品性能。
卓越的耐水、耐过热水及耐水蒸气性。
优异的电绝缘性能。
低密度和高填充特性。
乙丙胶具有良好的弹性和抗压缩变形性。
不耐油。
硫化速度慢,比一般合成橡胶慢3-4倍。
自黏性和互黏性都很差，给加工工艺带来困难。
汽车零件:包括轮胎胎侧及胎侧覆盖胶条等。
電氣製品:包括高、中、低壓電纜絕緣材料等。
工业制品:耐酸、碱、氨、及氧化剂等；各种用途的胶管、垫圈；耐热输送带和传动带等。
建筑材料:桥梁工程用橡胶制品，橡胶地砖等。
其它方面:橡皮船、游泳用气垫、潜水衣等。
其使用寿命比其它通用橡胶高。
由于具有优异的耐老化性能耐冲击性也较好，所以常用做胎侧。
EPDM 三元乙丙胶三元乙丙橡胶是一种在乙烯和丙烯共聚物中引入了第三单体的高分子聚合物,产品性能及优点: 超高分子量,高乙烯含量,可高度填充填充剂和油,易碎的性能缩短了混炼的时间.分子结构和特性三元乙丙是乙烯、丙烯和非共轭二烯烃的三元共聚物。
二烯烃具有特殊的结构，只有两键之一的才能共聚，不饱和的双键主要是作为交链处。
橡胶的综合技术性能参数
-30/70
-100/250
-10/280
-10/70
90/105
脆化温度.℃
-20/-60
0/-30
-30/-60
-70/-120
-10/-50
-10/-40
-
体积电阻率. Ω.cm
1013-1015
1011
1010
1013-1017
1013
1011-1012
1012-1013
表面电阻. Ω
耐磨性
优
优
优
优
良-优
可-良
优
良-优
耐曲绕性
优
优
良
优
良-优
优
良
良
耐冲击性能
优
优
优
良
良
良
可
良
硬度（邵尔A）
20-100
10-100
35-100
10-100
20-95
15-75
10-100
30-90
导热系数，cal/cm.s.℃
4X10-4
-
7X10-4
-
5X10-4
6.45X10-4
6X10-4
8.5X10-4
耐曲绕性
良
良
优
劣-良
良
劣
-
耐冲击性能
可-良
劣
优
劣-可
劣-可
劣
硬度（邵尔A）
40-95
30-95
40-100
30-80
50-60
40-95
-
导热系数，cal/cm.s.℃
2.7X10-4
-
1.6X10-4
橡胶主要材料性能简介
硅橡胶（VMQ）
★一般工作温度：-55～225℃ ★基本特性：优良的高低温性，一定的耐油性，可着色。 ★主要用途：耐高低温、绝缘、生理制品，衬垫、板、管。
氟硅橡胶(FVMQ)
★一般工作温度：-55～225℃ ★基本特性：良好的耐高低温性，耐油性、柔韧性、可着色。 ★主要用途：耐高低温、油、膜片、密封制品。
乙丙橡胶（EPM、EPDM）
★一般工作温度：-55～125℃ ★基本特性：优良的耐臭氧、天候、化学性，良好的绝缘、老化、制动液，
粘着性差。 ★主要用途：板、条、管、密封制品、耐制动液制品。
氯醇橡胶（ECO）
★一般工作温度：-40～125℃ ★基本特性：良好的耐油、气密性、致冷剂，良好的低温动态性。 ★主要用途：耐油、密封制品，膜片、轴、阀、垫、管
丁苯橡胶（SBR）
★一般工作温度：-40～70℃
★基本特性：较好的强伸、弹性、低温、耐磨以及耐泥水、 油污、酒精、 甘油
★主要用途：减震、缓冲、防尘、膜片、密封、衬垫、制动液制品
天然橡胶（NR）
★一般工作温度：-40～70℃
★基本特性：较好的强伸、弹性、低温、耐磨以及耐泥水、 油污、酒精、 甘油
氯磺化聚乙烯（CSM）
★一般工作温度：-55～150℃ ★基本特性：优良的耐天候、良好的耐酸、碱、电绝缘、耐燃、耐磨性、
较好的耐油性。 ★主要用途：衬垫、护套、板、管带、涂层、密封制品。
丙烯酸酯橡胶（ACM）
★一般工作温度：-25～150℃ ★基本特性：良好的耐高温，较好的耐油（包括含硫的油）、耐磨性，耐
橡胶主要材料性能简介
橡胶材料分类（按来源与用途分类）
●天然橡胶（NR）
橡胶材料种类性能表
橡胶材料种类性能表序号橡胶种类主要材料优点劣势适用范围使用温度1 天然橡胶（NR）异戊二烯聚合物优良的回弹性，拉伸强度、伸长率、耐磨性，撕裂和压缩永久变形性能不耐油，耐天候、臭氧、氧的性能较差制作轮胎、减震零件、缓冲绳和密封零件-60～100℃2 丁苯橡胶（SBR）丁二烯与苯乙烯的共聚物含10％苯乙烯的丁苯-10有良好寒性，含30％苯乙烯的丁苯-30耐磨性优良耐油、耐老化性能较差制作轮胎和密封零件-60～120℃3 丁二烯橡胶（BR）丁二烯聚合物常用的顺丁二烯橡胶，耐寒、耐磨及回弹性能较好制品不耐油，不耐老化适于制作轮胎、密封零件、减震零件、胶带和胶管等制品-70~100℃4 氯丁橡胶（CR）氯丁二烯聚合物耐天候，耐臭氧老化，有自熄性，耐油性能仅次于丁腈橡胶，拉伸强度、伸长率、回弹性优良，与金属和织物粘结性很好制品不耐合成双酯润滑油及磷酸酯液压油适于制作密封圈及密封型材、胶管、涂层、电线绝缘层、胶布及配制胶粘剂等-35～130℃5 丁腈橡胶（NBR）丁二烯丙烯腈的共聚物一般含丙烯腈18％、26％或40％，含量愈高，耐油、耐热、耐磨性能愈好，但耐寒性则相反。
含羧基的丁腈橡胶，耐磨、耐高温、耐油性能优于丁腈橡胶制品不耐天候、不耐臭氧老化、不耐磷酸酯液压油丁腈橡胶适于制作各种耐油密封零件、膜片、胶管和软油箱-55～130℃6 乙丙橡胶（EPM、EPDM ）乙烯、丙烯的二元共聚物（EPM）或乙烯、丙烯、二烯类烯烃的三元共聚（EPDM）耐天候、耐臭氧老化，耐蒸汽、磷酸酯液压油、酸、碱以及火箭燃料和氧化剂，电绝缘性能优良品不耐石油基油类适于制作磷酸酯液压油系统的密封零件、胶管及飞机、汽车门窗密封型材、胶布和电线绝缘层-60～150℃7 丁基橡胶（IIR）异丁烯和异戊二烯的共聚物耐天候、臭氧老化，耐磷酸酯液压油，耐酸、碱、火箭燃料及氧化剂，制品不耐石油基油类适于制作轮胎内胎，门窗密封条，磷酸酯液压油系统的-60～150℃具有优良的介电性能和绝缘性能，透气性极小密封零件、胶管，电线的绝缘层，胶布和减震阻尼器8 氯磺化聚乙烯橡胶（CSM）氯磺化聚乙烯橡胶耐天候及臭氧老化，耐油性随其氯含量增加而增加，耐酸碱适于制作胶布、车用空滤器联接套，散热器排水管、密封垫、电缆套管、防腐涂层及软油箱外壁-50～150℃9 聚氨酯橡胶聚氨基甲酸酯通常有聚酯型（AU）和聚醚型（EU）两种。
常用橡胶的技术性能指标参数
常用橡胶的技术性能指标参数本文介绍了天然橡胶〔NR〕异戊橡胶〔IR〕丁苯橡胶〔SBR〕顺丁橡胶〔BR〕氯丁橡胶〔CR〕丁基橡胶〔IIR〕丁腈橡胶〔NBR〕乙丙橡胶〔EPR〕橡胶品种〔简写符号〕化学组成性能特点主要用途1．天然橡胶〔NR〕以橡胶烃〔聚异戊二烯〕为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃～＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2．丁苯橡胶〔SBR〕丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成鸾海涮氐闶悄湍バ浴⒛屠匣湍腿刃猿烊幌鸾海实匾步咸烊幌鸾壕取Ｈ钡闶牵旱越系停骨印⒖顾毫研阅芙喜睿患庸ば阅懿睿乇鹗亲哉承圆睢⑸呵慷鹊汀Ｊ褂梦露确段В涸迹"0℃～＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3．顺丁橡胶〔BR〕是由丁二烯聚合而成的顺式构造橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃～＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4．异戊橡胶〔IR〕是由异戊二烯单体聚合而成的一种顺式构造橡胶。
化学组成、立体构造与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
它具有天然橡胶的大局部优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，本钱较高。
使用温度范围：约－50℃～＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。
各种橡胶性能一览表
橡胶名称 常见缩写
纯 生 胶 性 能 硫 化 胶 机 械 性 能 比重 折光率（ND） 溶解度参数（SP） 门尼粘度ML1+4,100℃ 加工性 硬度（邵氏A） 扯断强度，kg/cm2 伸长率，% 弹性 抗撕裂强度 压缩永久变形 耐磨性 耐曲挠龟裂性 天然橡胶 异戊橡胶 顺丁橡胶 丁苯橡胶 丁基橡胶 氯磺化聚 氯化聚乙 聚丙烯酸 聚氨酯橡 氯醇橡胶 丁晴橡胶 晴戊橡胶 聚硫橡胶 硅橡胶 氟橡胶 乙烯 烯 酯橡胶 胶 （二元）EPM （一元） EVA CR CSM CPE NBR NIR ACM PU T SI FPM NR IR BR SBR IIR （三元）EPDM CHR 0.91~0.93 0.92~0.93 0.91~0.94 0.93~0.94 0.91~0.93 0.86~0.87 0.98~0.99 1.15~1.25 1.11~1.18 1.10~1.20 1.27~1.36 1.00~1.20 0.96 1.09~1.10 1.00~1.30 1.34~1.41 0.95~0.98 1.80~1.82 1.59 〜 〜 1.5339~1.5348 1.508~1.509 〜 〜 1.353~1.560 〜 〜 〜 1.521 〜 〜 〜 〜 〜 〜 乙丙橡胶
1014~1015 1014~1015 1014~1015 20~30 20~30 20~30 3.0~4 3.0~4 3.0~4 0.5~0.2 〜 0.5~3.5 D D D D D D D D D A A A B~C B~C B~C C C C B B B B B B B B B 同天然橡 同左 同左 胶，一般 与天然橡 胶并用
1015~1016 1015~1016 1012~1014 1012~1013 1012~1014 1012~1013 25~35 35~45 〜 15~20 20~25 20~25 3.0~4 2.5~3.5 〜 5.8~8.0 4~6 4~6 0.3~8.0 〜 〜 1.0~6.0 〜 〜 D D D B B B C C D D C~D C~D D D D D D D A A C A A A A A D B~C C C A B B B A A A A B A A A A A A A A A A A A A A A 内胎、电 电线电缆、 微孔化学 电线电缆 衬里、胶 耐酸碱胶 线电缆、 门窗密封条 鞋等 工业用品 布、防腐 管、PVC 胶管、雨 、防水卷材 防震橡胶 蚀密封件 改性等 衣、防水 等 密封条粘 、防老化 卷材等 合剂 涂层等
各类橡胶材料性能对比表
家用电器行业所使用的密件或橡胶零 件，如电热壹、电烫斗、微波炉内的橡 胶零件。电子行业的密封件或橡胶零 件，如手机按键、DVD内的减震垫、电 缆线接头内的密封件 等。与人体有接触 的程式用品上的密封件，如水壶、饮水 机等。 是制作胶带、胶管、胶鞋的原料，并适 用于制作减震零件、在汽车剎车油、乙 醇等带氢氧根的液体中使用的制品。
丁苯抗水 性，硬度 70 以下具良好弹力高硬度时具较 丁二烯与苯乙烯之共聚合物，与天然胶比 差的压缩歪可使用大部份中性的化学物质及 广用于轮胎业、鞋业、胶布业及输送带 较，品质均匀，异物少，但机械强度则较 干性、滋性的有机酮缺点：不建议使用强酸 行业等。 弱，可与天然胶掺合使用。 、臭氧、油类、油酯和脂肪及大部份的碳氢 化合物之中。
优点：经调制配方后抗张强度可达 1500PSI 及抗撕裂性可达 88LBS弹性良好及具有良好 硅胶主链由硅 （-si-o-si） 结合而成。具 的压缩歪对中性溶剂具有良好的抵抗性具极 有极佳的耐热、耐寒、耐臭氧、耐大气老 佳的抗热性具极佳的抗寒性对于臭氧及氧化 硅橡胶 SI 化。有很好的电绝缘性能。抗拉力强度较 物的侵蚀具极佳的抵抗性极佳的电绝缘性能 一般橡胶差且不具耐油性。 隔热、散热性佳缺点：不建议使用于大部份 浓缩的溶剂、油品、浓缩酸及经稀释后的氢 氧化钠之中。
优点：经调制配方后抗张强度可达1500PSL 及抗撕裂性可达88LBS。弹性良好及具有良 硅胶主链由矽（-Si-O-Si）结合而成。具 好的压缩性。对中性溶剂具有良好的抵抗性 有极佳的耐热、耐寒、耐臭氧、耐大氧老 。具极佳的抗热性。具极佳的抗寒性。对于 硅橡胶 SI 化.有很好的电绝缘性能。抗拉力强度较 臭氧及氧化物的侵蚀具极佳的抵抗性。极佳 一般橡胶差且不具耐油性. 的电绝缘性能。隔热、散热性能。缺点：不 建议使用于大部分浓缩的溶剂、油品、浓缩 酸及经稀释后的氢氧化钠中。 由橡胶树采集胶乳制成，是异戊二烯的聚 合物。具有很好的耐磨性、很高的弹性、 优点：良好的耐磨性、很高的弹性、扯断强 天然橡胶 扯断强度及伸长率。在空气中易老化，遇 度及伸长率，较好的气密性，较好的耐碱性 NR 热变黏，在矿物油或汽油中易膨胀和溶 。缺点：耐天候老化性不好。 解，耐碱但不耐强酸。
常用橡胶的技术性能指标参数
常用橡胶的技术性能指标参数本文介绍了天然橡胶(NR）异戊橡胶（IR）丁苯橡胶（SBR）顺丁橡胶（BR）氯丁橡胶(CR) 丁基橡胶(IIR）丁腈橡胶（NBR) 乙丙橡胶(EPR）橡胶品种（简写符号）化学组成性能特点主要用途1．天然橡胶（NR）以橡胶烃(聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高,抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好,第抗酸碱的腐蚀能力低；耐热性不高.使用温度范围:约－60℃~＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品.特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品.2．丁苯橡胶（SBR) 丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成鸾海涮氐闶悄湍バ浴⒛屠匣湍腿刃猿烊幌鸾海实匾步咸烊幌鸾壕取Ｈ钡闶牵旱越系停骨印⒖顾毫研阅芙喜睿患庸ば阅懿睿乇鹗亲哉承圆睢⑸呵慷鹊汀Ｊ褂梦露确段В涸迹？0℃～＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品.3．顺丁橡胶(BR）是由丁二烯聚合而成的顺式结构橡胶。
优点是:弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合.缺点是强度较低,抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃～＋100℃. 一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品.4．异戊橡胶(IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似,性能也非常接近天然橡胶，故有合成天然橡胶之称。
它具有天然橡胶的大部分优点，耐老化由于天然橡胶,弹性和强力比天然橡胶稍低，加工性能差，成本较高。
使用温度范围:约－50℃～＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。
NR、PEDM橡胶基本性能对照表 3
其密度为0.913g/cm，填充量较小。要达到胶料要求的密度，成本较高。
虽然EPDM三元乙丙橡胶生胶价格明显高于其他橡胶品种价格，但因其密度低，高填充，密度仅为0.87g/cm.可大量填充功能性物料，而不降低胶料的物理性能，从而获得低成本高性能的优质产品。
EPDM橡胶海绵胶料更具有成本优势。
EPDM三元乙丙橡胶老化性能优异，耐候性能强，室外环境使用，十年以上无龟裂现象。耐臭氧性能，在拉伸30％，臭氧浓度50ppm下可达150h以上不龟裂。
NR天然橡胶密封条使用寿命短，易老化，天然橡胶老化性能差，日晒4---5天就会出现龟裂，所以要经常保养。
EPDM橡胶密封产品，在使用过程中无需保养维护也能保持优异的密封性能
使用范围
天然橡胶耐热性差，130℃－140℃则完全软化，进入熔融状态,失去使用价值。耐寒性一般，温度降至0℃是开始变硬，逐渐失去弹性，至－70℃时就进入完全玻璃化状态。
三元乙丙橡胶耐热性能好，在120℃下可长期使用，150℃可以间歇使用。耐寒性能优异，--40℃下还具有弹性。
用NR天然橡胶生产的海绵密封条，不能适应我国地域广阔，海南夏季可达40℃左右。大大降低了密封条的使用寿命。东北寒冷地区，温度在0℃以下，密封条会变硬，失去密封作用。
EPDM三元乙丙橡胶可以达到海绵密封产品弹性的要求。
耐腐蚀性
由于天然橡胶是非极性橡胶，只能耐一些极性溶剂，而在非极性溶剂中则溶胀，因此，其耐油性和耐溶剂性很差，一般说来，烃、卤代烃、二硫化碳、醚、高级酮和高级脂肪酸对天然橡胶均有溶解作用，但其溶解度则受塑炼程度的影响，而低级酮、低级酯及醇类对天然橡胶则是非溶剂。
由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性;
常用橡胶的技术性能指标参数
常用橡胶的技术性能指标参数本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March常用橡胶的技术性能指标参数本文介绍了天然橡胶（NR）异戊橡胶（IR）丁苯橡胶（SBR）顺丁橡胶（BR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）乙丙橡胶（EPR）橡胶品种（简写符号）化学组成性能特点主要用途1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃～＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成鸾海涮氐闶悄湍バ浴⒛屠匣湍腿刃猿烊幌鸾海实匾步咸烊幌鸾壕取Ｈ钡闶牵旱越系停骨印⒖顾毫研阅芙喜睿患庸ば阅懿睿乇鹗亲哉承圆睢⑸呵慷鹊汀Ｊ褂梦露确段В涸迹?0℃～＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃～＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
常用橡胶的技术性能指标参数
11．氟橡胶（FPM）是由含氟单体共聚而成的有机弹性体。其特点耐温高可达300℃，耐酸碱，耐油性是耐油橡胶中最好的，抗辐射、耐高真空性能好；电绝缘性、机械性能、耐化学腐蚀性、耐臭氧、耐大气老化性均优良。缺点是加工性差，价格昂贵耐寒性差，弹性透气性较低。使用温度范围：
广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。丁腈橡胶1935年在德国首先进行工业化生产。80年代以来，丁腈橡胶的世界年产量约为400kt,约占合成橡胶总产量的3％，居第七位。
丁腈橡胶多采用乳液聚合连续生产。其工艺过程与丁苯橡胶类似。温度可采用30℃或约5℃,转化率一般维持在70％～85％。生产工艺有以下一些特点：
常用橡胶的技术性能指标参数
本文介绍了天然橡胶（NR）异戊橡胶（IR）丁苯橡胶（SBR）
顺丁橡胶（BR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）乙丙橡胶（EPR）橡胶品种（简写符号）化学组成性能特点主要用途
1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：
主要用于耐油、耐高温的xx制品。
9．乙丙橡胶（EPM\EPDM）乙烯和丙烯的共聚体，一般分为二元乙丙橡胶和三元乙丙橡胶。
特点是抗臭氧、耐紫外线、耐天候性和耐老化性优异，居通用橡胶之首。电绝缘性、耐化学性、冲击弹性很好，耐酸碱，比重小，可进行高填充配合。耐热可达150℃，耐极性溶剂－酮、酯等，但不耐脂肪烃和芳香烃，其他物理机械性能略次于天然橡胶而优于丁苯橡胶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然橡胶耐热性差，130℃－140℃则完全软化，进入熔融状态,失去使用价值。耐寒性一般，温度降至0℃是开始变硬，逐渐失去弹性，至－70℃时就进入完全玻璃化状态。
三元乙丙橡胶耐热性能好，在120℃下可长期使用，150℃可以间歇使用。耐寒性能优异，--40℃下还具有弹性。
用NR天然橡胶生产的海绵密封条，不能适应我国地域广阔，海南夏季可达40℃左右。大大降低了密封条的使用寿命。东北寒冷地区，温度在0℃以下，密封条会变硬，失去密封作用。
由于乙丙橡胶缺乏极性，不饱和度低，因而对各种极性化学品如醇、酸、碱、氧化剂、制冷剂、洗涤剂、动植物油、酮和脂等均有较好的抗耐性;
EPDM三元乙丙橡胶，对各种化学介质耐受力强。适合于易受水淹的防空地下室防护密闭门的密封，也更适合各种复杂恶劣环境中使用。
老化性能及
使用寿命
天然橡胶的化学特性。因为有不饱和双键，所以天然橡胶是一种化学反应能力较强的物质，光、热、臭氧、辐射、屈挠变形和铜、锰等金属都能促进橡胶的老化，不耐老化是天然橡胶的致命弱点。在一定臭氧浓度下几分钟就出现裂口
胶料成本
其密度为0.913g/cm，填充量较小。要达到胶料要求的密度，成本较高。
虽然EPDM三元乙丙橡胶生胶价格明显高于其他橡胶品种价格，但因其密度低，高填充，密度仅为0.87g/cm.可大量填充功能性物料，而不降低胶料的物理性能，从而获得低成本高性能的优质产品。
EPDM橡胶海绵胶料更具有成本优势。
EPDM三元乙丙橡胶可以达到海绵密封产品弹性的要求。
耐腐蚀性
由于天然橡胶是非极性橡胶，只能耐一些极性溶剂，而在非极性溶剂中则溶胀，因此，其耐油性和耐溶剂性很差，一般说来，烃、卤代烃、二硫化碳、醚、高级酮和高级脂肪酸对天然橡胶均有溶解作用，但其溶解度则受塑炼程度的影响，而低级酮、低级酯及醇类对天然橡胶则是非溶剂。
EPDM海绵橡胶密封条可以在—40℃—120℃之间使用，不受地域和温度限制。
卫生性能
天然橡胶以橡胶烃(聚异戊二烯)为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。无毒，无味，达到卫生要求。
EPDM三元乙丙橡胶无毒、无味，通过了美国FDA(美国食品和药品管理局）和德国BgVV的卫生性能认证。
EPDM适合应用于饮用水密封,水管、婴幼儿用品，建筑门窗、汽车门窗等和人密切接触领域。
表11NR、PEDM橡胶基本性能对照表
序号性能单位实测值
1扯断强度MPa0.57-0.65
2扯断伸长率％238-250
3热空气老化10%
4硬度HRA8-10（O型硬度计测定）
5压缩变形率(压缩永久变形)％
6密度g/cm30.38Байду номын сангаас
7起发率（闭孔型）％
8耐臭氧
9耐腐蚀
性能
NR天然橡胶
PEDM乙丙橡胶
对海绵胶料的影响
强度性能
天然橡胶的生胶、混炼胶、硫化胶的强度都比较高。未硫化橡胶的拉伸强度称为格林强度，天然橡胶的格林强度可达1.4-2.5Mpa，
EPDM三元乙丙橡胶生胶虽然强度低，但是通过添加补强剂就可以调节胶料的强度，以达到产品的性能要求。
NR天然橡胶是自补强橡胶，这是它的优势，同时给加工也带来了一定难度。
EPDM三元乙丙橡胶老化性能优异，耐候性能强，室外环境使用，十年以上无龟裂现象。耐臭氧性能，在拉伸30％，臭氧浓度50ppm下可达150h以上不龟裂。
NR天然橡胶密封条使用寿命短，易老化，天然橡胶老化性能差，日晒4---5天就会出现龟裂，所以要经常保养。
EPDM橡胶密封产品，在使用过程中无需保养维护也能保持优异的密封性能
EPDM三元乙丙橡胶有海绵胶料的专用牌号，加工方便，效率高。
弹性
天然橡胶的弹性其生胶及交联密度不太高的硫化胶的弹性是高的。例如在0-100℃范围内，回弹性在50-85℃之间，其弹性模量仅为钢的1/3000，伸长率可达1000%，拉伸到350%，后，缩回永久变形仅为15%。
三元乙丙橡胶，分子结构中无极性取代基分子，内聚能低，分子可在较宽的范围内保持柔顺性。所以弹性优异，仅次于天然橡胶、顺丁橡胶，优于其他橡胶。
