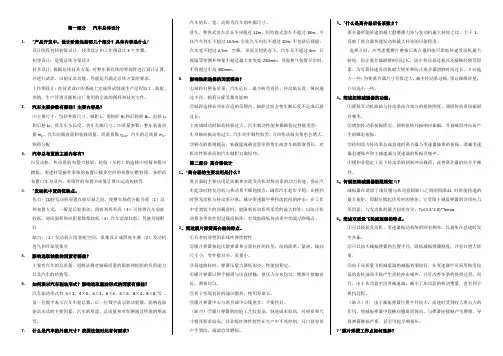

汽车设计习题及答案

第一部分汽车总体设计1.*产品开发中，设计阶段包括哪几个部分？具体内容是什么?设计阶段包括初级设计、技术设计和工作图设计3个步骤。

初步设计：是指总体方案设计技术设计：根据总体技术方案，对整车和具体的零部件进行设计计算，并进行试验，以验证其功能、性能是否满足总体方案的要求。

工作图设计：在技术设计的基础上完成供试制或生产过程加工、装配、供销、生产管理及随机出厂使用的全部的图样和技术文件。

2.汽车主要参数有哪些？主要内容是？⑴主要尺寸：包括外廓尺寸、轴距L、前轮距B1和后轮距B2、前悬L F和后悬L R、货车车头长度、货车车厢尺寸。

⑵质量参数：整车装备质量m0、汽车的载客量和装载质量、质量系数ŋm0、汽车的总质量m a、轴荷分配3.汽车总布置的主要内容有？⑴发动机、传动系的布置⑵悬架、轮胎（车轮）的选择⑶座椅布置⑷踏板、变速杆等操作系统的布置⑸载货空间的布置⑹燃料箱、备胎的布置⑺车身及内、外饰件的布置⑻质量计算⑼运动校核等4.*发动机中置的优缺点。

优点：(1)将发动机布置在前后轴之间，使整车轴荷分配合理（2）这种布置方式，一般是后轮驱动，附着利用率高（3）可使得汽车前部较低，迎风面积和风阻系数都较低（4）汽车前部较低，驾驶员视野好缺点：（1）发动机占用客舱空间，很难设计成四座车厢（2）发动机进气和冷却效果差5.影响选取轴数的因素有哪些？主要有汽车的总质量、道路法规对轴载质量的限制和轮胎的负荷能力以及汽车的结构等。

6.如何表示汽车驱动形式？影响选取驱动形式的因素有哪些？汽车驱动形式有4×2、4×4、6×2、6×4、6×6、8×4、8×8等。

前一位数字表示汽车车轮总数，后一位数字表示驱动轮数。

影响选取驱动形式的主要因素：汽车的用途、总质量和对车辆通过性能的要求等。

7.什么是汽车的外廓尺寸？我国法规对此有何要求？汽车的长、宽、高称为汽车的外廓尺寸。

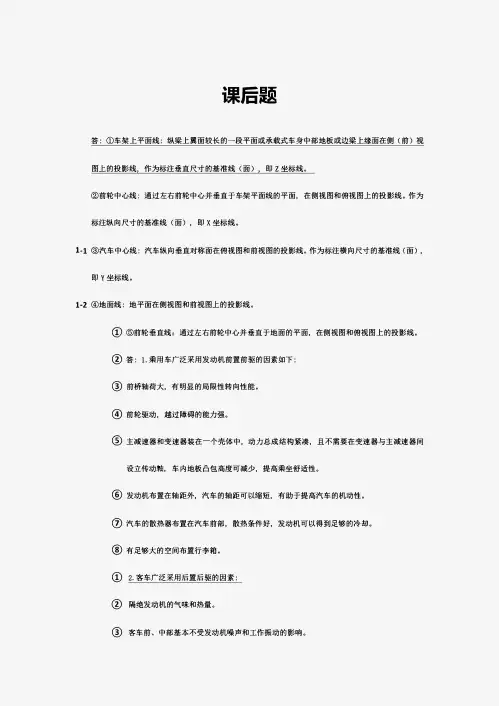

汽车设计课后题答案

课后题答：＠车架上平面线：纵梁上翼面较长的一段平面或承载式车身中部地板或边梁上缘面在侧（前）视图上的投影线作为标注垂直尺寸的基准线（面）即Z坐标线。

＠前轮中心线：通过左右前轮中心并垂直于车架平面线的平面，在侧视图和俯视图上的投影线。

作为标注纵向尺寸的基准线（面），即X坐标线。

1-1@汽车中心线：汽车纵向垂直对称面在俯视图和前视图的投影线。

作为标注横向尺寸的基准线（面），即Y坐标线。

1-2@地面线：地平面在侧视图和前视图上的投影线。

＠）＠前轮垂直线：通过左右前轮中心并垂直千地面的平面，在侧视图和俯视图上的投影线。

＠答：1.乘用车广泛采用发动机前置前驱的因素如下：＠前桥轴荷大，有明显的局限性转向性能。

® 前轮驱动，越过障碍的能力强。

包）主减速器和变速器装在一个壳体中，动力总成结构紧凑，且不需要在变速器与主减速器间设立传动轴车内地板凸包高度可减少，提高乘坐舒适性。

＠）发动机布置在轴距外，汽车的轴距可以缩短，有助千提高汽车的机动性。

(J)汽车的散热器布置在汽车前部，散热条件好，发动机可以得到足够的冷却。

＠）有足够大的空间布置行李箱。

＠客车前、中部基本不受发动机噪声和工作振动的影响。

® 检修发动机方便。

® 轴荷分派合理。

＠后桥簧上质量与簧下质量比增大，提高乘坐舒适性。

作为城市间客车使用，可在地板下方和客车全宽范围，设立体积很大的行李箱。

汽车的重要参数分几类？各类又具有哪些参数？各质量参数是如何定义的？汽车的重要参数有尺寸参数、质量参数和性能参数。

尺寸参数涉及外廓尺寸、轴距、轮距、前悬、后悬、货车车头长度和车厢尺寸。

质量参数涉及整车整备质量m、载质量、质量参数、汽车总质量和轴荷分派。

性能参数涉及动力性参数、燃油经济性参数、最小转弯直径、通过性几何参数、稳定操作性参数、舒适性。

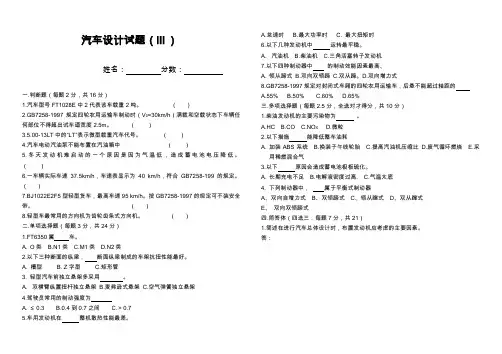

汽车设计试题(Ⅲ)包含答案

汽车设计试题（Ⅲ）姓名：分数：一.判断题（每题2分，共16分）1.汽车型号FT1028E中2代表该车载重2吨。

（）2.GB7258-1997规定四轮农用运输车制动时（V0=30km/h）满载和空载状态下车辆任何部位不得超出试车道宽度2.5m。

（）3.5.00-13LT中的“LT”表示微型载重汽车代号。

（）4.汽车电动汽油泵不能布置在汽油箱中（）5.冬天发动机难启动的一个原因是因为气温低，造成蓄电池电压降低。

（）6.一车辆实际车速37.5km/h，车速表显示为40 km/h，符合GB7258-199的规定。

（）7.BJ1022E2F5型轻型货车，最高车速95 km/h。

按GB7258-1997的规定可不装安全带。

（）8.轻型车最常用的方向机为齿轮齿条式方向机。

（）二.单项选择题（每题3分，共24分）1.FT6350属车。

A.O类B.N1类C.M1类D.N2类2.以下三种断面的纵梁，断面纵梁制成的车架抗扭性能最好。

A. 槽型B. Z字型C.矩形管3. 轻型汽车前独立悬架多采用。

A.双横臂纵置扭杆独立悬架B.麦弗逊式悬架C.空气弹簧独立悬架4.驾驶员常用的制动强度为A. ≤0.3B.0.4到0.7之间C.＞0.75.车用发动机在整机散热性能最差。

A.怠速时 B.最大功率时 C. 最大扭矩时6.以下几种发动机中运转最平稳。

A.汽油机B.柴油机C.三角活塞转子发动机7.以下四种制动器中的制动效能因素最高、A.领从蹄式B.双向双领蹄C.双从蹄。

D.双向增力式8.GB7258-1997规定对封闭式车厢的四轮农用运输车，后悬不能超过轴距的A.55%B.50%C.60%D.65%三.多项选择题（每题2.5分，全选对才得分，共10分）1.柴油发动机的主要污染物为。

A.HCB.COC.NO XD.微粒2.以下措施能降低整车油耗A.加装ABS系统B.换装子午线轮胎C.提高汽油机压缩比D.废气循环燃烧E.采用稀燃混合气3.以下原因会造成蓄电池极板硫化。

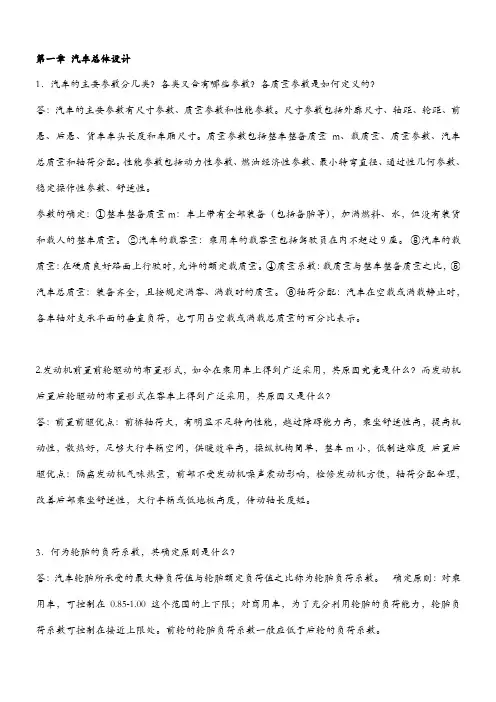

【汽车设计】课后题与答案解析

第一章汽车总体设计1．汽车的主要参数分几类？各类又含有哪些参数？各质量参数是如何定义的？答：汽车的主要参数有尺寸参数、质量参数和性能参数。

尺寸参数包括外廓尺寸、轴距、轮距、前悬、后悬、货车车头长度和车厢尺寸。

质量参数包括整车整备质量m、载质量、质量参数、汽车总质量和轴荷分配。

性能参数包括动力性参数、燃油经济性参数、最小转弯直径、通过性几何参数、稳定操作性参数、舒适性。

参数的确定：①整车整备质量m：车上带有全部装备（包括备胎等），加满燃料、水，但没有装货和载人的整车质量。

②汽车的载客量：乘用车的载客量包括驾驶员在内不超过9座。

③汽车的载质量：在硬质良好路面上行驶时，允许的额定载质量。

④质量系数：载质量与整车整备质量之比，⑤汽车总质量：装备齐全，且按规定满客、满载时的质量。

⑥轴荷分配：汽车在空载或满载静止时，各车轴对支承平面的垂直负荷，也可用占空载或满载总质量的百分比表示。

2.发动机前置前轮驱动的布置形式，如今在乘用车上得到广泛采用，其原因究竟是什么？而发动机后置后轮驱动的布置形式在客车上得到广泛采用，其原因又是什么？答：前置前驱优点：前桥轴荷大，有明显不足转向性能，越过障碍能力高，乘坐舒适性高，提高机动性，散热好，足够大行李箱空间，供暖效率高，操纵机构简单，整车m小，低制造难度后置后驱优点：隔离发动机气味热量，前部不受发动机噪声震动影响，检修发动机方便，轴荷分配合理，改善后部乘坐舒适性，大行李箱或低地板高度，传动轴长度短。

3．何为轮胎的负荷系数，其确定原则是什么？答：汽车轮胎所承受的最大静负荷值与轮胎额定负荷值之比称为轮胎负荷系数。

确定原则：对乘用车，可控制在0.85-1.00这个范围的上下限；对商用车，为了充分利用轮胎的负荷能力，轮胎负荷系数可控制在接近上限处。

前轮的轮胎负荷系数一般应低于后轮的负荷系数。

4.在绘总布置图时，首先要确定画图的基准线，问为什么要有五条基准线缺一不可？各基准线是如何确定的？如果设计时没有统一的基准线，结果会怎样？答：在绘制整车总布置图的过程中，要随时配合、调整和确认各总成的外形尺寸、结构、布置形式、连接方式、各总成之间的相互关系、操纵机构的布置要求，悬置的结构与布置要求、管线路的布置与固定、装调的方便性等。

汽车设计试题详细答案

汽车设计试题 A姓名：得分：一、判断题；对的在括号内打√,错的在括号内打Ⅹ151、汽车的型式是指汽车的轴数、驱动型式、布置型式、以及车身或驾驶室型式而言;2、动力系是满足汽车具有最佳的动力性和燃油经济性;3、离合器压紧弹簧有圆柱弹簧、矩形弹簧、圆锥弹簧和膜片弹簧;4、同步器的种类有常压式、惯性式、惯性增力式三种型式;5、变速器高档齿轮变位系数的选择是按等弯曲强度分配变位系数;6、用于变速箱和后桥之间的万向节的两万向节交角始终是相等的;7、衡量后桥承载能力的大小是后桥的主减速比;8、9.00R20表示轮胎断面高度9in,轮辋直径20in ,R表示子午线胎;9、悬架对汽车的行使平顺性、稳定性、通过性、燃油经济性等多种性能有影响;10、横梁的作用在于连接左右纵梁还可以为安装某些总成提供装置点;11、车身的结构形式可分为有车架式、非承载式、无车架式;12、某一整体式前桥用在2m轴距车上,现又用在3m轴距的车上;13、双轴汽车双回路制动系统的制动方式可分为II型、X型、HH型、LL型、HI型;14、汽车动力性参数是指D0max、D II max、比功率、比转矩、加速时间、最高车速、转向特性等;15、驻车制动器应能使汽车满载时可靠20%的坡道上;二、单项选择题把正确的写在括号内251、一般载货汽车的后悬与轴距的关系是 ;A ≤60%B 一般在55—60%之间C ≤55%D ≤50%2、汽车最小转弯半径是指转向盘转至极限位置时,从转向中心到接地的中心距离;A、前外轮B、前内轮C、后外轮D、后内轮3、在离合器中装设扭转减振器 ;A、降低传动系峰值载荷 B 降低传动系固有频率 C 消除传动系振动 D 消除传动系噪音4、选择变速器主要参数时,常以为根据;A、发动机最大功率 B 发动机最高转速 C 发动机最大扭矩 D 传动系总传动比要求5、液力机械变速器较广泛的应用于 ;A 起重型自卸车B 轻型载货汽车C 微型客车D 变型运输是机6、为了降低传动轴的不平衡度,常在轴管上加焊平衡块,但不得超过块;A 2B 3C 4D 57、下列叙述正确的是A 半浮式半轴可以用结构简单的圆锥面和键来固定;B 全浮式半轴常用在轿车或轻型汽车上;C 3/4浮式半轴用在重型汽车上;D 驱动轴壳只是承载件;8、制动蹄领蹄的效能因素从蹄效能因素;A、小于B、大于C、等于 D 无法比9、当汽车采用刚度不变的悬架时,汽车车身振动频率n与悬架静挠度f的关系是 ;A、n∝fB、n∝1/fC、无关系10、转向摇臂在中间位置时与垂直线的夹角 ;A 0°B 前偏一个不大的角度C 后偏一个不大的角度D 10°三、多项选择题把正确的写在括号内102、在离合器压盘的驱动方式中, 是一种无间隙无摩擦传动;A、凸块—窗孔式B、销钉式C、钢带式D、键块式3、主减速器按齿轮副结构形式分,可以分为 ;A、圆锥齿轮式B、伞形齿轮式C、准双曲线齿轮式D、圆柱齿轮式4、伺服制动系按能量形式可分为系统;A、机械伺服B、气压伺服C、真空伺服D、液压伺服四、简答题选择二题 201、近年来柴油机在汽车上应用越来越多,与汽油车相比,它有哪些特点2、简述在进行汽车总体设计时,布置发动机应考虑的主要因素;3、汽车制动性能主要用哪些指标来衡量产生制动跑偏的原因有哪些什么原因产生制动跑偏 8分五、论述题1、传动系异响产生的原因和部位诊断方法;20;102、请谈谈你在汽车或相关设计工作中的最满意的设计结构汽车设计试题A答案六、判断题；1、√2、Ⅹ3、√4、√5、Ⅹ6、Ⅹ7、Ⅹ8、Ⅹ9、√10、Ⅹ 11、√ 12、Ⅹ 13、√ 14、Ⅹ 15、Ⅹ二、单项选择题1、C2、A3、B4、C5、A6、B7、A8、B9、B 10、C七、多项选择题把正确的写在括号内101、近年来柴油机在汽车上应用越来越多,与汽油车相比,它有哪些特点答：汽油机是以空气和汽油混合物为燃料,利用火花塞点火燃烧、膨胀做功；而柴油机是以空气和轻柴油混合物为燃料,通过活塞压缩产生高温高压而自发燃烧、膨胀做功;优点：柴油机与汽油机相比,有如下优点：燃油经济性好,工作可靠,不易发生火灾；动力性、耐久性优于汽油机;缺点：与汽油机相比,主要缺点有柴油机工作粗暴,躁声、振动较大；其体积和重量也较汽油机大,造价高,起动困难;随着科学技术的不断提高,这些缺点会逐步被克服,柴油机在汽车上的应用也会越来越多;2、简述在进行汽车总体设计时,布置发动机应考虑的主要因素;答：1轴荷分配 2离地间隙3运动空间校核前轴跳动与发动机、油底壳与横拉杆4传动轴与车架上平面线的夹角5散热器散热 6发动机与驾驶室的关7货厢与驾驶室的间隙 8维修空间9发动机曲轴中心线与车身中心线的统一性3、汽车制动性能主要用哪些指标来衡量产生制动跑偏的原因有哪些什么原因产生制动跑偏 8分答：汽车制动性能主要由制动效能、制动效能的恒定性和制动时汽车的方向稳定性来衡量;产生制动跑偏有两点原因：1、汽车左、右车轮、特别是前轴左、右转向轮的制动器制动力不相等;2、制动时悬架导向杆系与转向系拉杆在运动学上的不协调互相干涉;第一个原因是制造、调整误差造成的,汽车究竟向左向右跑偏,要根据具体情况而定；第二个原因是设计造成的,制动时汽车总向左或向右一方跑偏;九、论述题3、传动系异响产生的原因和部位诊断方法;20答产生故障的原因是传动系的固有频率与传动系的振动频率相近,传动系发生共振和扭转共振；或零部件制造误差;传动系异响发动机怠速运转,变速器挂空挡,拉紧手制动,踏抬离合器踏板,听异响及其变化,异响越重脱档滑行时异响更清晰架起驱动桥,原地运行试听发响部位,用金属棒触试是各部位振动情况,结合不同工况下异响的变化来板断故障2、无标准答案汽车设计试题 B姓名：分数：一.判断题每题2分,共16分1.汽车型号FT1028E中2代表该车载重2吨;2.GB7258-1997规定四轮农用运输车制动时V0=30km/h满载和空载状态下车辆任何部位不得超出试车道宽度2.5m;3.5.00-13LT中的“LT”表示微型载重汽车代号;4.汽车电动汽油泵不能布置在汽油箱中5.冬天发动机难启动的一个原因是因为气温低,造成蓄电池电压降低;6.一车辆实际车速37.5km/h,车速表显示为40 km/h,符合GB7258-199的规定;7.BJ1022E2F5型轻型货车,最高车速95 km/h;按GB7258-1997的规定可不装安全带;8.轻型车最常用的方向机为齿轮齿条式方向机;二.单项选择题每题3分,共24分1.FT6350属车;A.O类B.N1类C.M1类D.N2类2.以下三种断面的纵梁, 断面纵梁制成的车架抗扭性能最好;A. 槽型B. Z字型C.矩形管3. 轻型汽车前独立悬架多采用 ;A.双横臂纵置扭杆独立悬架B.麦弗逊式悬架C.空气弹簧独立悬架4.驾驶员常用的制动强度为A. ≤0.3B.0.4到0.7之间C.＞0.75.车用发动机在整机散热性能最差;A.怠速时B.最大功率时C. 最大扭矩时6.以下几种发动机中运转最平稳;A.汽油机B.柴油机C.三角活塞转子发动机7.以下四种制动器中的制动效能因素最高、A.领从蹄式B.双向双领蹄C.双从蹄;D.双向增力式8.GB7258-1997规定对封闭式车厢的四轮农用运输车,后悬不能超过轴距的A.55%B.50%C.60%D.65%三.多项选择题每题2.5分,全选对才得分,共10分1.柴油发动机的主要污染物为 ;A.HCB.COC.NO XD.微粒2.以下措施能降低整车油耗A.加装ABS系统B.换装子午线轮胎C.提高汽油机压缩比D.废气循环燃烧E.采用稀燃混合气3.以下原因会造成蓄电池极板硫化;A.长期充电不足B.电解液密度过高.C.气温太底4. 下列制动器中, 属于平衡式制动器A、双向自增力式B、双领蹄式C、领从蹿式D、双从蹿式E、双向双领蹄式四.简答体四选三,每题7分,共211.简述在进行汽车总体设计时,布置发动机应考虑的主要因素;答：2.简述子午线轮胎的优缺点答：3、简述车架所承受的载荷答：4.近年来柴油机在汽车上应用越来越多,与汽油车相比,它有哪些特点答：五.论述题共29分1.汽车制动性能主要用哪些指标来衡量产生制动跑偏的原因有哪些什么原因产生制动跑偏 14分答：2.根据汽车理论的分析,悬架与汽车的多种使用性能有关,请简述在悬架设计中需满中的性能要求;15分答：汽车设计试题B答案一.判断题每题2分,共16分1. X2.√3. X4. X5. √6. X7.√8. X二.单项选择题每题3分,共24分1.C2.C3.A4.A5.C6.C7.D8.C三.多项选择题每题2.5分,全选对得分,共10分1.C D2.B C E3.A B4.B D E四.简答体四选三,每题7分,共211.答：1轴荷分配 2离地间隙3运动空间校核前轴跳动与发动机、油底壳与横拉杆4传动轴与车架上平面线的夹角5散热器散热 6发动机与驾驶室的关7货厢与驾驶室的间隙 8维修空间9发动机曲轴中心线与车身中心线的统一性2.答：1优点：子午线轮胎与普通轮胎相比,弹性大,耐磨性好, 滚动阻力小,附着性能好,缓冲性能好,承载能力大,不易穿刺;缺点：胎侧易裂口,由于侧面变形大导致汽车的侧向稳定性差,制造技术高,成本高;3、答：1 静载荷 2对称的垂直动载荷3）斜对称动载荷4）其它载荷包括：4.1转弯时产生的侧向的作用4.2加速制动时的惯性力及通过不平路面时的冲击载荷4.3安装在车架上的总成如发动机、转向摇臂及减振器等工作时所产生的力4.4由于载荷作用线下通过纵梁截面的弯曲中心如油箱、备胎和悬架等而使纵梁产生附加的局部转矩4.答：柴油机与汽油机相比,经济性好,工作可靠,耐久性好,并且可以通过增压造成大功率的发动机;另一方面,柴油机也有一些缺点,如工作粗暴、振动大、噪声大、尺寸重量大、造价高、起动困难等,尽管这样,随着技术的不断进步,这些缺点逐步被克服,使柴油机在汽车上的应用越来越多;五.论述题共29分1.14分答：汽车制动性能主要由制动效能、制动效能的恒定性和制动时汽车的方向稳定性来衡量;产生制动跑偏有两点原因：1、汽车左、右车轮、特别是前轴左、右转向轮的制动器制动力不相等;2、制动时悬架导向杆系与转向系拉杆在运动学上的不协调互相干涉;第一个原因是制造、调整误差造成的,汽车究竟向左向右跑偏,要根据具体情况而定；第二个原因是设计造成的,制动时汽车总向或向右一方跑偏;2.15分答：1、保证汽车有良好的行驶平顺性;2、有合适的减振性能;它应与悬架的弹性特性很好匹配,保证车身与车轮在共振区的振幅小,振动衰减快;3、保证汽车有良好的操纵稳定性;导向机构在车轮跳动时,应不使主销定位参数变化过大,车轮运动与导向机构运动应协调,不出现摆振现象;转向时整车应有一些不足转向;4、汽车制动和加速时应能保持车身平稳,减少车身纵倾的可能性;5、能可靠地传递车轮与车身间的一切力和力矩,零部件质量轻并有足够的强度和寿命;汽车设计试题C姓名：分数：一、判断题打“√”和“×”每题1分,共15分1、对于经常在山区多弯道行驶的汽车,在前后轴制动力分配设计时,后轴制动力应该设计的大些为宜;2、为了保证汽车直线行驶的稳定性,转向器传动副的间隙在转向盘处于中间位置时应该最小;3、载重汽车悬架设置主、付簧是为了使空载和满载运行时的振动频率接近相等;4、设计板簧时,在确定装配前各片的曲率半径时,是根据最小势能原理确定的;5、汽车排污的主要成分是CO、HC、NO X,其它还有SO2、铅化物、炭烟等;6、带传动中,最大有效拉力与初始拉力成正比;7、汽车起步时,变速器中档位愈高,则离合器的滑磨功就愈大;8、装置横向稳定杆的目的是为了提高悬架的侧倾角刚度;9、两轴式变速器低档传动比一般中间轴式变速器低档传动比大;10、汽车为了保证良好的操纵稳定性,汽车应具有一定程度的不足转向性;11、汽车质量系数ηm0数值越大,说明该车型的材料利用率和设计制造水平越低;12、对简单十字轴万向节,主动轴转速ψ1一定,被动轴转速ψ2的变化的周期为2π;13、齿轮轮齿的点蚀是因为磨损引起的;14、在零件加工过程中, 经常要使用冷却润滑液,其目的就是为了提高零件的加工精度; 15;降低零件上的应力集中,可以提高零件的疲劳强度;二．单项选择题每题2分,共24分1．在确定主减速器锥齿轮的螺旋方向时,应使小齿轮的轴向力锥顶;A、指向B、离开C、偏向2．当要求对轴的支撑位置特别精确时,应采用：A、滑动轴承B、滚动轴承3．齿轮的标准压力角是指上的压力角;A、平键B、半圆键C、花键5．零件在工作中发生断裂或塑性变形是因为：A、强度不足B、刚度不足6．汽车最小转弯半径是指转向盘转至极限位置时,从转向中心到接地的中心距离;A、前外轮B、前内轮C、后外轮D、后内轮7．当汽车在情况下,离合器的滑磨功最大;A、爬坡B、起步C、换档D、高速行驶8．若传动轴时,其临界转速可以提高;A、采用实心轴B、采用空心轴C、增加长度D、采用橡胶支承9．采用变刚度特性曲线的悬架,对于载荷变化较大的货车而言,是会明显地改善A、行驶平顺性B、操纵稳定性C、动力性10．制动蹄领蹄的效能因素从蹄效能因素;A、小于B、大于C、等于11．当钢板弹簧的垂直刚度不变时,增加主片长度对于弹簧纵向角刚度值大小影响是 ;A、无法确定B、保持不变C、变小D、变大12．在离合器压盘的驱动方式中, 是一种无间隙无摩擦传动;A、凸块—窗孔式B、销钉式C、钢带式D、键块式三、多项选择每题1分,共11分1、下列万向节中,属于不等速万向节的是 ,属于准等速万向节的是 ,属等速万向节的是A、双联式万向节B、球叉式万向节C、三销式万向节D、常用十字轴式万向节E、球笼式万向节2、汽油机燃烧室一般可分为A、楔形燃烧室B、ω型燃烧室C、盆形燃烧室D、半球形燃烧室3、汽车型号中阿拉伯数字代表着不同车型,一般用代表自卸车,用代表牵连引车,用代表专用汽车A、1B、2C、3D、4E、5F、6G、7H、8I、9J、04、下列制动器中, 属于平衡式制动器A、圆锥齿轮式B、伞形齿轮式C、准双曲线齿轮式D、圆柱齿轮式6、下列属前轮主销定位的参数有A、主销后倾角B、主销内倾角C、前轮外倾角D、前轮前束7、转向轮定位参数的主要参数有A、主销后倾角B、主销内倾角C、前轮外倾角D、前轮前束8、按驾驶室与发动机相对位置的不同,货车可分为形式;A、长头式B、短头式C、平头式D、偏置式9、为保证变速箱换档工作可靠,一般采用等锁定装置;A、自锁装置B、联锁装置C、倒档锁装置D、互锁装置E、选档锁装置F、开关锁装置10、汽车驱动桥的类型有A、前驱动桥B、后驱动桥C、断开式驱动桥D、非断开式驱动桥;11、汽车主要性能参数有A、动力性能参数B、燃料经济性指标C、最小转弯半径D、操纵稳定性参数E、通过性参数,F、行驶平顺性参数 G、制动性能参数四、简答题：选答两题每题10分1、在以内燃机为动力的汽车传动系中,离合器的主要作用是什么答：2、简述汽车半轴的型式及适用工况答；3、请说出转向轮的定位参数有哪些并简要说出它们的作用;答：五、分析题：每题10分1分析在制动器制动力足够时,制动过程可能出现的情况及其特点,对车速不高的农用车来说宜采用哪种为什么答；;2、近年来柴油机在汽车上应用越来越多,与汽油车相比,它有哪些特点答：3、什么是制动效能因数试分别说明领从蹄式制动器和钳盘式制动器效能因数的大小和稳定性; 答：汽车设计试题C答案一、判断题1. √2. √3. √4. ×5. √6. √7. √8. √9. ×10. √ 11. ×12. ×13. ×14. ×15. √二、单项选择题1.B2.A3.B4.C5.A6.A7.B8.B9.A 10.B 11.D 12.C三、多项选择题1.DACBE2.ACD3.CDE4.BDE5.ACD6.ABC7.ABCD8.ABCD9.ACD10.CD 11.ABCDEFG四、简答题：选答两题每题10分1、在以内燃机为动力的汽车传动系中,离合器的主要作用是什么答：离合器处于传动系的最前端,用来实现和切断对传动系的动力的传递;以保证：1、在汽车起步时将发动机与传动系平顺接合,使汽车平稳起步；2、在换档时将发动机和传动系分开,减少变速器中齿轮的冲击,便于换档；3、在工作中受到较大的动载荷冲击时保护传动系,防止其受过大的载荷;2、简述汽车半轴的型式及适用工况答； 1全浮式半轴：半轴只承受转矩,传递扭矩,其余力与力矩均由桥壳承担;2）3/4浮式半轴：半轴除承受转矩外,还要承受侧向力所产生的弯矩;3）半浮式半轴：除传递转矩外,其外端还要承受各种反力产生的弯矩;4、请说出转向轮的定位参数有哪些并简要说出它们的作用;8分答：主要定位参数有主销后倾角、主销内倾角、车轮外倾角、前轮前束；作用：1、主销后倾角：使前轮转向自动回正；2、主销内倾角：使车轮转向轻便,转向轮自动回正；3、车轮外倾角：防止轮胎内倾,与拱形路面相适应,转向轻便;缺点是同时造成了轮边磨损;4、前轮前束：减轻和消除了由于车轮外倾而产生的不良后果;六、分析题：10分1、分析在制动器制动力足够时,制动过程可能出现的情况及其特点,对车速不高的农用车来说宜采用哪种为什么答； 1 前轮先抱死拖滑,然后后轮抱死拖滑,属稳定工况,但在制动时,汽车丧失转向能力,附着条件没有充分利用,山区不宜采用;2后轮先抱死拖滑,然后前轮抱死,高速时后轴可能出现侧滑,是不稳定工况,附着利用率低;3前后轮同时抱死拖滑,可以避免后轴侧滑,同时前转向轮只有在最大制动强度下才能汽车失去转向能力,较前两种工况,附着条件利用情况好是较为理想的情况;农用车的车速不高,且行驶的是乡村道路,故应选用后轴在制动时先抱死这种情况;原因：农用车的车速低,不会引起高速侧滑,同时在制动过程中前轮不抱死还有利于保持农用车在制动时的转向能力;4、近年来柴油机在汽车上应用越来越多,与汽油车相比,它有哪些特点答：1、汽油机是以空气和汽油混合物为燃料,利用火花塞点火燃烧、膨胀做功；而柴油机是以空气和轻柴油混合物为燃料,通过活塞压缩产生高温高压而自发燃烧、膨胀做功;2、优点：柴油机与汽油机相比,有如下优点：燃油经济性好,工作可靠,不易发生火灾；动力性、耐久性优于汽油机;3、缺点：与汽油机相比,主要缺点有柴油机工作粗暴,躁声、振动较大；其体积和重量也较汽油机大、造价高,起动困难;随着科学技术的不断提高,这些缺点会逐步被克服,柴油机在汽车上的应用也会越来越多;5、什么是制动效能因数试分别说明领从蹄式制动器和钳盘式制动器效能因数的大小和稳定性;答：在制动鼓或制动盘的作用半径上所得到的摩擦力与输入力之比,称为制动效能因数;钳盘式制动器的效能因数为K=2f领从蹄式制动器的效能因数为领从蹄的各自的效能因数之和,且分别是摩擦系数f的函数;领蹄的效能因数大于从蹄,然而领蹄效能的稳定性却比从蹄的差,因为各种鼓式制动器的效能因数取决其两蹄的效能因数,故就整个鼓式制动器而言,也在不同程度上存在着效能在力与其稳定性之间的矛盾;盘式制动器的效能最为稳定;。

0965]《汽车设计》第5次作业答案

0965_作业_5判断题（共5题，共50.0分）（10.0 分）1. 增加钢板弹簧长度，能降低弹簧刚度，改善汽车平顺性。

正确正确错误桥壳来承受。

正确正确错误正确论述题（共1题，共10.0分）（10.0 分）1.问答题1、汽车制动系设计要采用双回路控制系统，请分别绘出X型、HI型和LL型的双回路布置方案的回路图？2、膜片弹簧工作点最佳位置应如何确定（画出特性曲线加以阐述）？3、绘出动力转向器的静特性曲线，并说明各段意义？4、汽车为什么要采用刚度可变的非线性弹性特性悬架？货车为什么？轿车又是为什么？5、简述汽车设计的过程？6、相比中间轴式变速器，两轴式变速器有何特点？适用什么场合？7、为什么汽车要采用变速比转向器？8、驱动桥主减速器根据减速形式不同有哪几种结构形式？9、相比两轴式变速器，中间轴式变速器有何特点？适用什么场合？10、简述汽车设计的一般步骤？11、变速器的倒挡和一挡通常布置在靠近轴的支承处，为什么？有些方案将一挡布置在靠近轴的支承处，为什么？此时在一挡和倒挡工作时有何区别？12、简述制动系设计要满足哪些要求？1、汽车制动系设计要采用双回路控制系统，请分别绘出X型、HI型和LL型的双回路布置方案的回路图？答：2、膜片弹簧工作点最佳位置应如何确定（画出特性曲线加以阐述）？答：膜片弹簧工作点位置特性曲线如下：拐点H：对应着膜片弹簧的压平位置，而且λ1H= (λ1M+λ1N)/2。

新离合器在接合状态时：膜片弹簧工作点B一般取在凸点M和拐点H之间，且靠近或在H点处，一般λ1B=(0.8～1.0) λ1H，以保证摩擦片在最大磨损限度△λ范围内压紧力从F1B到F1A变化不大。

新离合器在分离时：膜片弹簧工作点从B变到C，为最大限度地减小踏板力，C点应尽量靠近N点。

3、绘出动力转向器的静特性曲线，并说明各段意义？答：动力转向器的静特性曲线如下：A段：输入转矩不大，直线行驶位置附近小角度转向区，油压变化不大；C段：汽车原地转向或调头时，输入转矩进入最大区段,要求助力转向效果应当最大，油压曲线呈陡而直状上升；B段：属常用快速转向行驶区段，要求助力作用要明显，油压曲线的斜率变化应较大，曲线由较为平缓变陡；D段：表明是一个较宽的平滑过渡区间。

汽车设计第四版课后答案

汽车设计第四版课后答案【篇一：汽车设计课后题答案】（前）视图上的投影线，作为标注垂直尺寸的基准线（面），即z 坐标线。

②前轮中心线：通过左右前轮中心并垂直于车架平面线的平面，在侧视图和俯视图上的投影线。

作为标注纵向尺寸的基准线（面），即x坐标线。

③汽车中心线：汽车纵向垂直对称面在俯视图和前视图的投影线。

作为标注横向尺寸的基准线（面），即y坐标线。

④地面线：地平面在侧视图和前视图上的投影线。

⑤前轮垂直线：通过左右前轮中心并垂直于地面的平面，在侧视图和俯视图上的投影线。

1-2 答：①前桥轴荷大，有明显的不足转向性能。

②前轮驱动，越过障碍的能力强。

③主减速器和变速器装在一个壳体中，动力总成结构紧凑，且不需要在变速器与主减速器间设置传动轴，车内地板凸包高度可降低，提高乘坐舒适性。

④发动机布置在轴距外，汽车的轴距可以缩短，有利于提高汽车的机动性。

⑤汽车的散热器布置在汽车前部，散热条件好，发动机可以得到足够的冷却。

⑥有足够大的空间布置行李箱。

①隔绝发动机的气味和热量。

②客车前、中部基本不受发动机噪声和工作振动的影响。

③检修发动机方便。

④轴荷分配合理。

⑤后桥簧上质量与簧下质量比增大，提高乘坐舒适性。

⑥作为城市间客车使用，可在地板下方和客车全宽范围，设立体积很大的行李箱。

1-3 汽车的主要参数有尺寸参数、质量参数和性能参数。

尺寸参数包括外廓尺寸、轴距、轮距、前悬、后悬、货车车头长度和车厢尺寸。

质量参数包括整车整备质量m、载质量、质量参数、汽车总质量和轴荷分配。

性能参数包括动力性参数、燃油经济性参数、最小转弯直径、通过性几何参数、稳定操作性参数、舒适性。

参数的确定：①整车整备质量m：车上带有全部装备（包括备胎等），加满燃料、水，但没有装货和载人的整车质量。

②汽车的载客量：乘用车的载客量包括驾驶员在内不超过9座。

③汽车的载质量：在硬质良好路面上行驶时，允许的额定载质量。

④质量系数：载质量与整车整备质量之比，⑤汽车总质量：装备齐全，且按规定满客、满载时的质量。

《汽车设计》课后习题答案

《汽车设计》课后习题答案第一章汽车总体设计1-1 在绘总布置图时，首先要确定画图的基准线，问为什么要有五条基准线缺一不可？各基准线是如何确定的？如果设计时没有统一的基准线，结果会怎么样？答：在绘制整车总布置图的过程中，要随时配合、调整和确认各总成的外形尺寸、结构、布置形式、连接方式、各总成之间的相互关系、操纵机构的布置要求、悬置的结构与布置要求、管线路的布置与固定、装调的方便性等。

因此在绘总布置图时，要有五条基准线缺一不可。

如果设计时没有统一的基准线，则会影响以后校核各部件以及尺寸是否符合整车尺寸和参数要求，并且也有可能导致方案不合理，对后续的工作造成困扰。

确定整车的零线（三维坐标面的交线）、正负方向及标注方式，均应在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。

（1）车架上平面线纵梁上翼面较长的一段平面或承载式车身中部地板或边梁的上缘面在侧（前）视图上的投影线，称为车架上平面线。

它作为标注垂直尺寸的基准载（前），即z坐标线，向上为“+”、向下为“-”，该线标记为z/0。

货车的车架上平面在满载静止位置时，通常与地面倾斜0.5o~1.5o，使车架呈前低后高状，这样在汽车加速时，货箱可接近水平。

为了画图方便，可将车架上平面线画成水平的，将地面线画成斜的。

（2）前轮中心线通过左、右前轮中心，并垂直于车架平面线的平面，在侧视图和俯视图上的投影线，称为前轮中心线。

它作为标注纵向尺寸的基准线（前），即x坐标线，向前为“-”、向后为“+”，该线标记为x/0。

（3）汽车中心线汽车纵向垂直对称平面在俯视图和前视图上的投影线，称为汽车中心线。

用它作为标注横向尺寸的基准线（前），即y坐标线，向左为“+”、向右为“-”，该线标记为y/0。

（4）地面线地平面在侧视图和前视图上的投影线，称为地面线。

此线是标注汽车高度、接近角、离去角、离地间隙和货台高度等尺寸的基准线。

（5）前轮垂直线通过左、右前轮中心，并垂直于地面的平面，在侧视图和俯视图上的投影线，称为前轮垂直线。

2020年智慧树知道网课《汽车设计》课后章节测试满分答案

第一章测试1【判断题】(1分)在总体布置设计中，运动校核包括两方面内容：从整车角度出发进行运动学正确性的校核；以及运动干涉校核。

（）A.对B.错2【判断题】(1分)进行总布置设计之初，先根据总布置要求确定一个座椅调至最后、最下位置时的“胯点”，即：设计参考点。

（）A.对B.错3【多选题】(1分)FR布置方案的的缺点是（）。

A.身地板下有传动轴，地板上有凸起的通道，影响了乘坐舒适性B.对汽车的燃油经济性和动力性有负面影响C.变速器与主减速器分开，拆装、维修容易D.汽车正面发生碰撞时前排乘员受到伤害4【多选题】(1分)进行汽车总体设计应满足如下基本要求是尽最大可能地去贯彻三化，即：（）。

A.系列化B.通用化C.法规化D.标准化5【多选题】(1分)乘用车车身的基本形式有：（）。

A.舱背式B.直背式C.折背式D.弯背式6【多选题】(1分)子午线轮胎的主要优点是：（）。

A.寿命长、高速性能好B.油耗低C.胎面附着性能好D.滚动阻力小，温升低7【单选题】(1分)偏置式驾驶室主要用于（）车上。

A.重型矿用自卸车B.大型客车C.中型货车D.重型货车8【判断题】(1分)转弯直径为24m时，前转向轴和末轴的内轮差不得大于3.5m。

（）A.错B.对9【判断题】(1分)乘用车前排和货车前排驾驶员座位均采用两点式安全带。

（）A.对B.错10【判断题】(1分)通常用汽车以0.4g的向心加速度沿定圆转向时，前、后轮侧偏角之差δ1－δ2作为评价参数，此参数在1°～3°为宜。

（）A.对B.错第二章测试1【判断题】(1分)周置弹簧离合器由于受离心力作用而向外弯曲，使弹簧压紧力下降，离合器传递转矩的能力也随之下降。

（）A.对B.错2【判断题】(1分)膜片弹簧的基本参数中，H／h对膜片弹簧的弹性特性影响极大。

（）A.对B.错3【多选题】(1分)拉式膜片弹簧离合器具有的优点是：（）。

A.可采用直径较大的膜片弹簧B.离合器盖的变形量小，刚度大，分离效率更高C.取消了中间支承各零件D.分离指与分离轴承套筒总成嵌装在一起4【多选题】(1分)离合器盖驱动压盘的方式有：（）。

汽车设计习题集及答案

汽车设计习题集第一章汽车总体设计一、问答题1.什么叫概念设计？在此阶段应完成什么工作？课本3答：是指从产品创意开始，到构思草图、出模型和试制概念样车等一系列的全过程2.指出汽车设计的基本要求。

课本2答：1.汽车的各项性能、成本等，要达到企业在商品计划中所确定的目标。

2.有关遵守和贯彻有关的法规、标准中的规定，注意不要侵犯专利。

3.尽最大可能去贯彻三化：设计标准化、零部件通用化、产品系列化。

4.进行有关运动学方面的效核。

5.拆装与维修方便。

3.简述汽车新产品开发的流程？课本3答：规划阶段、开发阶段、生产准备阶段、生产阶段4.设计任务书包括哪些内容？5答：（1）可行性分析，其内容包括市场预测，企业技术开发和生产能力分析，产品开发的目的，新产品的设计指导思想，预计的生产领和产品的目标成本以及技术经济分析等。

（2）产品型号及其主要使用功能、技术规格和性能参数。

（3）整车布置方案的描述及各主要总成的结构、特性参数；标准化、通用化（4）国内、外同类汽车技术性能的分析和对比。

（5）本车拟采用的新技术、新材料和新工艺。

5.简述发动机的悬置结构形式及特点? 9答：发动机的悬置结构形式：传统的橡胶悬置和液压阻尼式橡胶悬置。

传统的橡胶悬置特点是结构简单，制造成本低，但动刚度和阻尼损失角θ的特性曲线基本上不随激励频率变化。

液压阻尼式橡胶悬置的动刚度及阻尼损失角有很强的变频特性，对于衰减发动机怠速频段内的大幅振动十分有利。

6.整车布置中有几条基准线（零线），它们各是什么尺寸的基准线？36答：五条1.车架上平面线——垂直方向的基准线2.前轮中心线——纵向尺寸的基准线3.汽车中心线——横向尺寸的基准线4.地面线——是标注汽车高度、接近角、离去角、离地间隙等尺寸的基准线5.前轮垂直线——是标注汽车轴距和前悬的基准线。

7.简要回答汽车轮距的大小会对汽车产生哪些影响？单就货车而言，如何确定其前后轮距？答：汽车轮距的大小会对汽车总质量、最小转弯直径、侧倾刚度产生影响。

汽车设计考试参考习题及答案.doc

汽车设计考试参考习题及答案名词解释轴荷分配一一指汽车在空载或满载静止状态下，各车轴对支承平面得垂直载荷，也可以用占空载或满载总质量得百分比来表示。

汽车得最小转弯直径一一转向盘转至极限位置时,汽车前外转向轮轮辙中心在支承平面上得轨迹圆得直径。

汽车整车整备质量——指车上带有全部装备（包括随车工具、备胎等），加满燃料、水,但没有装货与载人时得整车质量。

商用车一一指在设计与技术特性上用于运送人员与货物得汽车, 并且可以牵引挂车。

乘用车一一指在设计与技术特性上主要用于载运乘客及其随身行李与临时物品得汽车,包括驾驶员在内最多不超过9个座位。

它也可以牵引一辆挂车；汽车得装载质量一一指在硬质良好路面上行驶时所允许得额定装载量。

离合器得后备系数B ——离合器所能传递得最大静摩擦力矩与发动机最大转矩之比。

CVT——速比可实现无级变化得变速器，即无级变速器。

准等速万向节一一在设计角度下以相等得瞬时角速度传递运动, 而在其她角度下以近似相等得瞬时角速度传递运动得万向节。

不等速万向节一一万向节连接得两轴夹角大于零时，输出轴与输入轴之间以变化得瞬时角速度比传递运动,但平均角速度相等；等速万向节一一输出轴与输入轴之间以始终相等得瞬时角速度传递运动得万向节；静挠度——汽车满载静止时悬架上得载荷Fw与此时悬架刚度c 之比，即f c =F w/co轴转向一一前、后悬架均采用纵置钢板弹簧非独立悬架得汽车转向行驶时，内侧悬架处于减载而外侧悬架处于加载状态，于就是内侧悬架受拉抻, 外侧悬架受压缩，结果与悬架固定连接得车轴（桥）得轴线相对汽车纵向中心线偏转一角度。

动挠度一一指从满载静平衡位置开始，悬架压缩到结构允许得最大变形（通常指缓冲块压缩到其自由高度得1/2或2/3）时，车轮中心相对车架（或车身）得垂直位移。

独立悬架——左、右车轮通过各自得悬架与车架（或车身）连接。

悬架得线性弹性特性一一当悬架变形f与所受垂直外力F之间成固定得比例变化时，弹性特性为一直线，称为线性弹性特性，此时悬架刚度为常数。

汽车设计习题库及部分答案58页

《汽车设计》习题集及部分答案第一章汽车的总体设计1. 设计任务书包括哪些内容？答：设计任务书主要应包括下列内容：（1）可行性分析，其内容包括市场预测，企业技术开发和生产能力分析，产品开发的目的，新产品的设计指导思想，预计的生产纲领和产品的目标成本以及技术经济分析等。

（2）产品型号及其主要使用功能、技术规格和性能参数。

（3）整车布置方案的描述及各主要总成的结构、特性参数；标准化、通用化（4）国内、外同类汽车技术性能的分析和对比。

（5）本车拟采用的新技术、新材料和新工艺。

2. 汽车总体设计的主要任务？答：要对各部件进行较为仔细的布置，应较为准确地画出各部件的形状和尺寸，确定各总成质心位置，然后计算轴荷分配和质心位置高度，必要时还要进行调整。

此时应较准确地确定与汽车总体布置有关的各尺寸参数，同时对整车主要性能进行计算，并据此确定各总成的技术参数，确保各总成之间的参数匹配合理，保证整车各性能指标达到预定要求。

3. 简要回答汽车轴距的长短会对汽车的性能产生哪些影响？答：（1）轴距对整备质量、汽车总长、汽车最小转弯直径、传动轴长度、纵向通过半径等有影响。

当轴距短时，上述各指标减小。

此外，轴距还对轴荷分配、传动轴夹角有影响。

（2）轴距过短会使车厢(箱)长度不足或后悬过长；汽车上坡、制动或加速时轴荷转移过大，使汽车制动性或操纵稳定性变坏；车身纵向角振动增大，对平顺性不利；万向节传动轴的夹角增大。

（3）原则上对发动机排量大的乘用车、载质量或载客量多的货车或客车，轴距取得长。

对机动要求高的汽车，轴距宜取短些。

为满足市场需要，工厂在标准轴距货车的基础上，生产出短轴距和长轴距的变型车。

对于不同轴距变型车的轴距变化，推荐在0．4~0．6m 的范围内来确定为宜。

4.公路车辆法规规定的单车外廓尺寸？答：公路车辆法规规定的单车外廓尺寸：长不应超过12m；宽不超过2.5m；高不超过4m。

5. 简要回答汽车轮距的大小会对汽车产生哪些影响？单就货车而言，如何确定其前后轮距？答：汽车轮距的大小会对汽车总质量、最小转弯直径、侧倾刚度产生影响。

汽车设计课后题和答案解析

尺寸参数包括外廓尺寸、轴距、轮距、前悬、后悬、货车车头长度和车厢尺寸。

质量参数包括整车整备质量m、载质量、质量参数、汽车总质量和轴荷分配。

性能参数包括动力性参数、燃油经济性参数、最小转弯直径、通过性几何参数、稳定操作性参数、舒适性。

参数的确定：①整车整备质量m：车上带有全部装备（包括备胎等），加满燃料、水，但没有装货和载人的整车质量。

②汽车的载客量：乘用车的载客量包括驾驶员在内不超过9座。

③汽车的载质量：在硬质良好路面上行驶时，允许的额定载质量。

④质量系数：载质量与整车整备质量之比，⑤汽车总质量：装备齐全，且按规定满客、满载时的质量。

⑥轴荷分配：汽车在空载或满载静止时，各车轴对支承平面的垂直负荷，也可用占空载或满载总质量的百分比表示。

3．何为轮胎的负荷系数，其确定原则是什么？答：汽车轮胎所承受的最大静负荷值与轮胎额定负荷值之比称为轮胎负荷系数。

确定原则：对乘用车，可控制在0.85-1.00这个范围的上下限；对商用车，为了充分利用轮胎的负荷能力，轮胎负荷系数可控制在接近上限处。

前轮的轮胎负荷系数一般应低于后轮的负荷系数。

《汽车设计》课后题及答案

《汽车设计》课后题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第一章汽车总体设计1．汽车的主要参数分几类各类又含有哪些参数各质量参数是如何定义的答：汽车的主要参数有尺寸参数、质量参数和性能参数。

尺寸参数包括外廓尺寸、轴距、轮距、前悬、后悬、货车车头长度和车厢尺寸。

质量参数包括整车整备质量m、载质量、质量参数、汽车总质量和轴荷分配。

性能参数包括动力性参数、燃油经济性参数、最小转弯直径、通过性几何参数、稳定操作性参数、舒适性。

参数的确定：①整车整备质量m：车上带有全部装备（包括备胎等），加满燃料、水，但没有装货和载人的整车质量。

②汽车的载客量：乘用车的载客量包括驾驶员在内不超过9座。

③汽车的载质量：在硬质良好路面上行驶时，允许的额定载质量。

④质量系数：载质量与整车整备质量之比，⑤汽车总质量：装备齐全，且按规定满客、满载时的质量。

⑥轴荷分配：汽车在空载或满载静止时，各车轴对支承平面的垂直负荷，也可用占空载或满载总质量的百分比表示。

2.发动机前置前轮驱动的布置形式，如今在乘用车上得到广泛采用，其原因究竟是什么而发动机后置后轮驱动的布置形式在客车上得到广泛采用，其原因又是什么答：前置前驱优点：前桥轴荷大，有明显不足转向性能，越过障碍能力高，乘坐舒适性高，提高机动性，散热好，足够大行李箱空间，供暖效率高，操纵机构简单，整车m小，低制造难度后置后驱优点：隔离发动机气味热量，前部不受发动机噪声震动影响，检修发动机方便，轴荷分配合理，改善后部乘坐舒适性，大行李箱或低地板高度，传动轴长度短。

3．何为轮胎的负荷系数，其确定原则是什么答：汽车轮胎所承受的最大静负荷值与轮胎额定负荷值之比称为轮胎负荷系数。

确定原则：对乘用车，可控制在这个范围的上下限；对商用车，为了充分利用轮胎的负荷能力，轮胎负荷系数可控制在接近上限处。

前轮的轮胎负荷系数一般应低于后轮的负荷系数。

4.在绘总布置图时，首先要确定画图的基准线，问为什么要有五条基准线缺一不可各基准线是如何确定的如果设计时没有统一的基准线，结果会怎样答：在绘制整车总布置图的过程中，要随时配合、调整和确认各总成的外形尺寸、结构、布置形式、连接方式、各总成之间的相互关系、操纵机构的布置要求，悬置的结构与布置要求、管线路的布置与固定、装调的方便性等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

0965_作业_5判断题（共5题，共50.0分）（10.0 分）1. 增加钢板弹簧长度，能降低弹簧刚度，改善汽车平顺性。

正确错误（10.0 分）2. 在总布置可能的条件下，应尽可能将钢板弹簧取长些。

正确错误（10.0 分）3. 半浮式半轴只承受转矩，作用于驱动轮上的其他反力和弯矩全部由桥壳来承受。

正确错误（10.0 分）4. 双级主减速器有高低挡两种传动比。

正确错误（10.0 分）5. 质量系数越大，说明该汽车的结构和制造工艺越先进。

正确错误论述题（共1题，共10.0分）（10.0 分）1.问答题1、汽车制动系设计要采用双回路控制系统，请分别绘出X型、HI型和LL型的双回路布置方案的回路图？2、膜片弹簧工作点最佳位置应如何确定（画出特性曲线加以阐述）？3、绘出动力转向器的静特性曲线，并说明各段意义？4、汽车为什么要采用刚度可变的非线性弹性特性悬架？货车为什么？轿车又是为什么？5、简述汽车设计的过程？6、相比中间轴式变速器，两轴式变速器有何特点？适用什么场合？7、为什么汽车要采用变速比转向器？8、驱动桥主减速器根据减速形式不同有哪几种结构形式？9、相比两轴式变速器，中间轴式变速器有何特点？适用什么场合？10、简述汽车设计的一般步骤？11、变速器的倒挡和一挡通常布置在靠近轴的支承处，为什么？有些方案将一挡布置在靠近轴的支承处，为什么？此时在一挡和倒挡工作时有何区别？12、简述制动系设计要满足哪些要求？1、汽车制动系设计要采用双回路控制系统，请分别绘出X型、HI型和LL型的双回路布置方案的回路图？答：2、膜片弹簧工作点最佳位置应如何确定（画出特性曲线加以阐述）？答：膜片弹簧工作点位置特性曲线如下：拐点H：对应着膜片弹簧的压平位置，而且λ1H= (λ1M+λ1N)/2。

新离合器在分离时：膜片弹簧工作点从B变到C，为最大限度地减小踏板力，C点应尽量靠近N点。

4、汽车为什么要采用刚度可变的非线性弹性特性悬架？货车为什么？轿车又是为什么？答：在满载位置附近，刚度小且曲线变化平缓，因而平顺性良好；距满载较远的两端，曲线变陡，刚度增大。

这样，可在有限的动绕度范围内，得到比线性悬架更多的动容量。

货车为了减少振动频率和车身高度的变化，选用；轿车为了减少车轴对车架的撞击，减少转弯行驶时的侧倾和制动时的前俯角和加速时的后仰角，也应当选用。

5、简述汽车设计的过程？答：汽车设计的过程如下：1)．调查研究与初始决策（1）社会调查：调查分析市场容量的大小，用户对产品的要求以及有关法规的规定，需要什么样的车。

（2）使用调查：调查同类汽车的使用情况，包括使用中反映出来的优缺点，还应当搜集总成、零件的损坏统计资料和进行寿命分析；汽车的使用条件；用户对车型的要求。

（3）生产调查：经济的生产纲领、生产方式，可用的新概念、新结构、新材料、新工艺。

（4）初始决策：决定生产什么样的车。

2)．总体方案确定（1）造型设计（2）确定基本尺寸：3)．绘制总布置草图总体方案确定后要画总布置草图，此图要对各部件进行仔细布置，要求较为准确的画出各总成及部件的形状和尺寸，确定各总成质心的位置，然后计算轴荷分配和质心位置（质心高度，质心至前后轴的距离），必要时还要进行调整。

此时，应较准确的确定与汽车总体布置有关的各尺寸参数，同时对整车主要性能进行计算，并据此确定各总成的技术参数，要确保各总成之间的参数匹配合理，以保证整车各项性能指标达到预定要求。

4)．编写设计任务书设计任务书包括的内容（1）可行性分析；（2）产品型号及其主要使用功能，技术规格和性能参数；（3）整车布置方案的描述及各主要总成的结构、特性参数。

规范化、通用化、系列化水平；（4）国内、外同类汽车技术性能分析和对比；（5）本车拟用的新技术、新材料和新工艺。

5)．技术设计阶段总成设计师的工作：设计汽车各总成。

总体设计师的工作：（1）协调总成与整车和总成与总成之间出现的各种矛盾；（2）将各总成设计结果反映到整车校对图上进行校对，进行“图面装配”；（3）运动校核；（4）性能的精确计算；（5）编制包括整车明细表和技术条件在内的整车技术文件。

6)．试制、实验、改进、定型阶段试制、实验阶段的主要工作是进行样车试制，然后对样车进行实验。

7)．生产准备阶段正式投产前的生产准备和小批量试生产，并让试生产车进一步经受用户的考验。

8)．生产销售阶段对产品正式批量生产；对产品进行销售和售后服务工作；售后服务工作中征求用户意见，反映给有关部门，以利改进和不断提高产品质量、扩大市场。

6、相比中间轴式变速器，两轴式变速器有何特点？适用什么场合？答：两轴式：多用于发动机前置前轮驱动的汽车上；与中间轴式变速器比较，两轴式变速器因轴和轴承数少，所以有结构简单，轮廓尺寸小和容易布置等优点，此外，各中间档位因只经一对齿轮传递动力，故传动效率高同时噪声低。

因两轴式变速器不能设置直接挡，所以在高挡工作时齿轮和轴承均承载，不仅工作噪声增大，且易损坏。

此外，受结构限制，两轴式变速器的一挡速比不可能设计得很大。

对于前进挡，两轴式变速器输入轴的转动方向与输出轴的转动方向相反；而中间轴式变速器的第一轴与输出轴的转动方向相同。

7、为什么汽车要采用变速比转向器？答：考虑到iω0≈iω，由iω0的定义可知：对于一定的转向盘角速度，转向轮偏转角速度与转向器角传动比成反比。

角传动比增加后，转向轮偏转角速度对转向盘角速度的响应变得迟钝，使转向操纵时间增长，汽车转向灵敏性降低，所以“轻”和“灵"构成一对矛盾。

为解决这对矛盾，可采用变速比转向器。

8、驱动桥主减速器根据减速形式不同有哪几种结构形式？答：根据减速器形式不同有4种结构形式，分别如下：（1）单级主减速器：结构：单机齿轮减速应用：主传动比i0≤7的汽车上（2）双级主减速器：结构：两级齿轮减速组成应用：主传动比i0为7-12的汽车上（3）双速主减速器：结构：由齿轮的不同组合获得两种传动比应用：大的主传动比用于汽车满载行驶或在困难道路上行驶；小的主传动比用于汽车空载、半载行驶或在良好路面上行驶。

（4）贯通式主减速器：结构：结构简单，质量较小，尺寸紧凑应用：根据结构不同应用于质量较小或较大的多桥驱动车上。

9、相比两轴式变速器，中间轴式变速器有何特点？适用什么场合？答：中间轴式：多用于发动机前置后轮驱动汽车和发动机后置后轮驱动的客车上。

变速器第一轴的前端经轴承支承在发动机飞轮上，第一轴上的花键用来装设离合器的从动盘，而第二轴的末端经花键与万向节连接。

在除直接档以外的其他档位工作时，中间轴式变速器的传动效率略有降低，这是它的缺点。

10、简述汽车设计的一般步骤？答：汽车设计一般步骤有：调查研究与初始决策；总体方案确定；绘制总布置草图；编写设计任务书；技术设计阶段；试制、实验、改进、定型阶段；生产准备阶段；生产销售阶段。

11、变速器的倒挡和一挡通常布置在靠近轴的支承处，为什么？有些方案将一挡布置在靠近轴的支承处，为什么？此时在一挡和倒挡工作时有何区别？答：因为变速器在一挡和倒挡工作时有较大的力，所以无论是两轴式变速器还是中间轴式变速器的低档与倒挡，都应当布置在在靠近轴的支承处，以减少轴的变形，保证齿轮重合度下降不多，然后按照从低档到高挡顺序布置各挡齿轮，这样做既能使轴有足够大的刚性，又能保证容易装配。

因为倒挡的传动比与一挡的传动比接近，但因为使用倒挡的时间非常短，所以有些方案将一挡布置在靠近轴的支承处。

此时在倒挡工作时，齿轮磨损与噪声在短时间内略有增加，与此同时在一挡工作时齿轮的磨损与噪声有所减少。

倒挡设置在变速器的左侧或右侧在结构上均能实现，不同之处是挂倒挡时驾驶员移动变速杆的方向改变了。

为防止意外挂入倒挡，一般在挂倒挡时设有一个挂倒挡时需克服弹簧所产生的力，用来提醒驾驶员注意。

12、简述制动系设计要满足哪些要求？答：1、足够的制动效能。

行车制动能力——用某一制动初速度制动时，制动距离和减速度两项指标评定。

驻坡能力——汽车在良好路面上能可靠的停驻的最大坡度。

2、工作可靠。

用双管路，当一套实效，另一套行车制动能力不低于没有失效时的30%。

3、不应当丧失操纵性和方向稳定性。

前轮抱死，丧失操纵性，所以要求前后轴制动器的制动力矩有合适的比例，并应能随轴荷转移而变化。

制动时汽车不跑偏。

同一轴上左右轮制动力应相同，差值最大不超过15%。

4、防止水和污泥进入制动器工作表面。

水与污泥使制动能力下降，工作面磨损变大。

水→f下降→制动能力下降，称为水衰退。

经5～15次制动后应能恢复正常。

5、热稳定性良好。

下长坡连续和缓制动以及频繁重复制动可使温度上升，f下降、制动能力下降、称为热衰退。

热稳定性良好，即不易衰退，衰退后能迅速恢复。

6、操纵轻便，并具有良好的随动性。

7、噪声尽可能小。

8、作用滞后性应尽可能短。

9、摩擦衬片（块）应有足够的使用寿命。

10、调整间隙工作容易。

11、报警装置。
