化工常见液位计介绍大全
各种液位计工作原理及适用范围

各种液位计工作原理及适用范围液位计是用于测量液体高度的设备,广泛应用于石油、化工、水处理、食品等行业。
不同液位计根据其工作原理和适用范围的不同,可以分为以下几种类型:1.浮筒式液位计:浮筒式液位计利用浮筒的浮沉来反映液体的液面高度。
当液位升高时,浮筒会浮在液面上方,当液位降低时,浮筒会下沉。
适用于中小型容器,常见的有磁翻板液位计和浮子式液位计。
2.差压式液位计:差压式液位计利用液体静压力的变化来测量液位高度。
液体静压力与液体高度成正比,差压式液位计通过测量液体底部与液面间的压力差来确定液位高度。
适用于高温、高压、腐蚀性液体,常见的有玻璃板液位计和压阻式液位计。
3.超声波液位计:超声波液位计利用超声波在空气和液体界面上反射的原理来测量液位高度。
通过发射超声波并接收回波的时间差,可以计算出液位高度。
适用于需要远距离测量的场合,常见的有超声波液位计和侧反射超声波液位计。
4.雷达液位计:雷达液位计利用雷达信号在空气和液体界面上反射的原理来测量液位高度。
通过发射雷达波并接收返回信号的时间差,可以计算出液位高度。
适用于需要远距离、高精度测量的场合,常见的有脉冲雷达液位计和频率调制连续波雷达液位计。
5.电容式液位计:电容式液位计利用电容值与液体介电常数相关的原理来测量液位高度。
通过测量电容传感器上的电容值的变化,可以确定液位高度。
适用于非接触式测量和非导电介质的液体,常见的有电容式液位计和微型电容式液位计。
6.导纳式液位计:导纳式液位计利用导纳值与液体电导率相关的原理来测量液位高度。
通过测量液体中电流与电压的比例关系,可以确定液位高度。
适用于导电介质的液体,常见的有导纳式液位计和微型导纳式液位计。
不同液位计具有不同的优缺点和适用范围,在选择合适的液位计时,需要根据具体的工艺要求、液体性质和测量条件等综合考虑。
各种液位计工作原理及适用范围

各种液位计工作原理及适用范围液位计是一种常用的工业测量仪器,用于测量液体或固体粉尘的液位高度。
液位计的工作原理有多种,每种原理适用于不同的应用场景。
下面是常见的几种液位计工作原理及其适用范围。
1.浮子液位计:浮子液位计利用浮子的浮力来测量液位,当浮子浸入液体中时,浮子受到液体的浮力作用,测量液位的高度。
适用范围广泛,尤其适用于中、高粘度液体或易结垢的介质。
2.导电液位计:导电液位计利用导电液体的电导率来测量液位,通过电极测量液体中的电导率变化,从而确定液位高度。
适用范围广泛,适用于常温常压下的导电性液体。
3.电容液位计:电容液位计利用液位高度与电容之间的关系来测量液位。
通过安装在容器底部和液位上方的两个电容传感器,测量液体的电容变化,从而确定液位高度。
适用范围广泛,适用于非导电性液体或易结垢的介质。
4.超声波液位计:超声波液位计利用超声波在液体和空气介质中的传播速度差异来测量液位。
通过发射超声波并接收反射回来的超声波,测量液体与传感器之间的时间差,从而确定液位高度。
适用范围广泛,适用于各种液体、固体或干燥的介质。
5.压阻液位计:压阻液位计是利用液体静压力与液位高度之间的关系来测量液位。
通过测量液体对传感器的压力,从而确定液位高度。
适用范围广泛,尤其适用于高温、高压、腐蚀性介质或粘稠、易结垢的介质。
6.毛细管液位计:毛细管液位计利用毛细管原理来测量液位。
通过毛细管的液位高度与液体的压力之间的关系,从而确定液位高度。
适用范围较窄,主要适用于低温、低压、低粘度的介质。
以上是常见的液位计工作原理及其适用范围。
不同的液位计工作原理适用于不同的场景,选择适合的液位计可以提高测量的精度和可靠性。
在实际应用中,需要综合考虑介质特性、工作环境、工艺要求等因素,选择最合适的液位计。
常用液位计简介.

刘玉长
投入式液位计
投入式液位计是一种测量液 位的压力变送器.静压投入式液 位变送器(液位计)是基于所测 液体静压与该液体的高度成比例 的原理,采用隔离型扩散硅敏感 元件或陶瓷电容压力敏感传感器, 将静压转换为电信号,再经过温 度补偿和线性修正,转化成标准 电信号(一般为4~20mA/1~ 5VDC)。 投入式液位计一般安装于常 压储罐顶部,用于检测罐内液位。
刘玉长
放射性物位仪
放射性物位计检测物位的方法,一般为有定点检测和自动跟 踪等方式。根据被测对象的实际需要,放射源可有多种安装方式, 以适应不同的物位检测和控制的要求。
刘玉长
核子液位仪
刘玉长
磁致伸缩液位计
磁致伸缩效应指的是对软磁体 进行磁化后,其形状、大小会发生 变化的物理现象。 磁致伸缩液位计主要由电子头、 探测杆、浮子三部分组成。探测杆 由3条同轴的圆管组成:外管由防 腐蚀材料制成,以提供保护作用; 中间圆管可根据要求装配一个或多 个测温传感器;最中心的是波导管, 其内部是由磁致伸缩材料构成的波 导丝;在液位仪探测杆外配有内含 磁铁随液位变化的浮子。
刘玉长
检测原理
调频微波物位计
调频微波物位计天线发射
的微波是调频连续波,微波频
率随一定时间间隔(即扫描频率) 线性改变。当回波被天线接收 到时,天线发射频率已经改变。 根据回波与发射波的频率差可
以计算出物料面的距离。
刘玉长
导波式微波物位计
导波式微波物位测量采 用时域反射法 ,通常称导波 雷达,采用脉冲波方式工作。 与微波物位计不同点在于雷 达发射的高频脉冲不是通过 空间传播,而是沿一根(或两 根)从罐顶伸入直达罐底的导 波体传导。导波体可以是金 属杆或柔性金属缆绳。
刘玉长

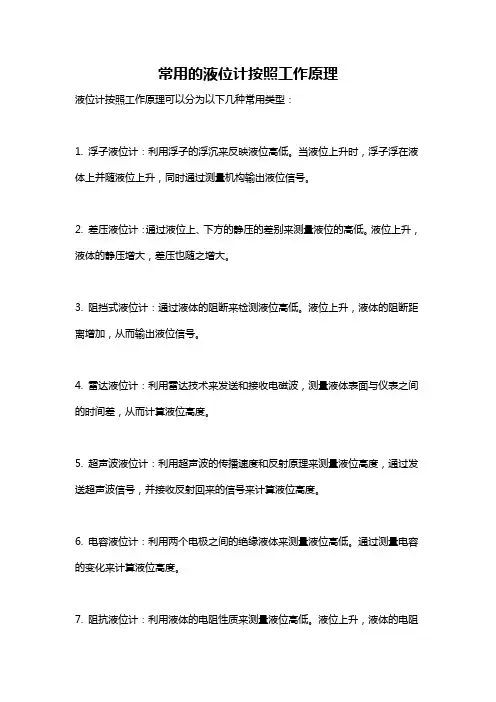

常用的液位计按照工作原理

常用的液位计按照工作原理
液位计按照工作原理可以分为以下几种常用类型:
1. 浮子液位计:利用浮子的浮沉来反映液位高低。
当液位上升时,浮子浮在液体上并随液位上升,同时通过测量机构输出液位信号。
2. 差压液位计:通过液位上、下方的静压的差别来测量液位的高低。
液位上升,液体的静压增大,差压也随之增大。
3. 阻挡式液位计:通过液体的阻断来检测液位高低。
液位上升,液体的阻断距离增加,从而输出液位信号。
4. 雷达液位计:利用雷达技术来发送和接收电磁波,测量液体表面与仪表之间的时间差,从而计算液位高度。
5. 超声波液位计:利用超声波的传播速度和反射原理来测量液位高度,通过发送超声波信号,并接收反射回来的信号来计算液位高度。
6. 电容液位计:利用两个电极之间的绝缘液体来测量液位高低。
通过测量电容的变化来计算液位高度。
7. 阻抗液位计:利用液体的电阻性质来测量液位高低。
液位上升,液体的电阻
值变化,通过测量液体电阻值的变化来计算液位高度。
以上是常见的液位计按照工作原理分类的几种类型,根据具体应用场景和要求选择合适的液位计类型。
几种液位计的原理与选型

几种液位计的原理与选型液位计是广泛用于工业领域的一种仪器,用于测量和监测液体的高度或体积。
根据测量原理和工作原理的不同,可以分为多种类型的液位计。
以下是几种常见的液位计及其原理与选型的详细介绍。
1.浮子液位计:浮子液位计通过一个浮子的浮沉来测量液体的高度。
当液位上升时,浮子也随之上升,通过连杆或传感器将浮子的运动转化为电信号或机械信号进行测量。
浮子液位计适用于密闭容器内的液位测量,如罐式储罐、压力容器等。
选型时需考虑液体的性质、液体的压力和温度范围、浮子材料的耐腐蚀性以及所需的测量准确度和远程传输需求等。
2.静压液位计:静压液位计利用液体静压力与液位的高度成正比的原理进行测量。
它通过将液体的静压力转换成电信号或机械信号进行液位测量。
静压液位计适用于各种液体的液位测量,如水、石油、化学品等。
选型时需考虑液体的密度、压力和温度范围、测量范围、精度要求、材料的耐腐蚀性以及是否需要远程传输等。
3.雷达液位计:雷达液位计是利用微波信号的反射原理进行液位测量的一种高精度液位计。
雷达液位计通过发射微波信号,并接收回波信号来确定液位高度。
它适用于各种液体的液位测量,如腐蚀性液体、浑浊液体、高温液体等,并具有非接触式测量、高精度和远程传输等优点。
选型时需考虑雷达液位计的频率范围、液体的密度和介电常数、液位测量范围、测量精度、材料的耐腐蚀性以及是否需要远程控制等。
4.超声波液位计:超声波液位计是利用超声波在液体中的传播速度与液位的高低成反比的原理进行液位测量的一种液位计。
超声波液位计通过发射超声波信号,并接收反射回波信号来测量液位高度。
它适用于各种液体的液位测量,如水、油、酸碱液体等,并具有非接触式测量、高灵敏度和远程传输等优点。
选型时需考虑超声波液位计的工作频率、液体的密度和温度、液位测量范围、测量精度、材料的耐腐蚀性以及是否需要远程控制等。
总结起来,不同类型的液位计选择时需要考虑多个因素,包括液体的性质、压力和温度范围、测量准确度和远程传输需求等。
常用液位计及其安全使用

常用液位计及其安全使用液位计是用来测量液体或固体的液位高度或物料容器的剩余量的仪器。
在工业生产和生活中,常用的液位计有多种类型,包括浮球液位计、电容液位计、超声波液位计、毛细管液位计等。
本文将介绍常用液位计的原理、安装和安全使用。
1.浮球液位计:浮球液位计是一种传统的液位计,基于浮力原理。
当液位上升时,浮球也随之上升,通过杆或链与指示器连接,显示液位高度。
浮球液位计适用于低温、高压和腐蚀性液体的测量。
在安装和使用时,需要注意以下几点:-确保浮球液位计的底部与液位接触,不要有气泡或杂质。
-定期检查液位计的连杆和链条是否有松动或磨损现象,及时进行维修或更换。
-对于易燃、易爆液体,要采取防爆措施,如安装防爆外壳。
2.电容液位计:电容液位计是利用导电性液体与电容之间的关系来测量液位的仪器。
它通常由一对电极及外部电源组成。
当电极浸没在液体中时,液体作为电容介质,会改变电容值,从而测量液位。
使用电容液位计需要注意以下几点:-按照液位计的使用手册正确接线和设置相关参数,以保证测量的准确性。
-避免电极与电源直接接触,以防止短路。
-对于易燃、易爆液体,要采取防爆措施,如使用防爆型电极。
3.超声波液位计:超声波液位计是利用超声波在液体和固体之间传播的原理来测量液位的仪器。
它通常由发射器和接收器组成,发射器向液面发射超声波,接收器接收反射回来的波,通过计算出的时间差测量液位。
在使用超声波液位计时注意以下几点:-确保发射器和接收器的位置正确,不受干扰物影响,如管道、凸起物等。
-定期清洁液位计的超声波发射器和接收器,以保证测量的准确性。
-对于易燃、易爆液体,要采取防爆措施,如使用防爆型超声波液位计。
4.毛细管液位计:毛细管液位计是一种简单、经济的液位计,通过毛细管内液体的高度变化来反映整个容器的液位。
在使用毛细管液位计时需要注意以下几点:-毛细管液位计一般适用于一些小型容器或试验中的液位测量。
-使用时要仔细校准毛细管的刻度,并保持毛细管的清洁,以确保测量的准确性。
有关液位计的选型

有关液位计的选型液位计是一种用于测量液体或气体在容器中的高度或液位的仪器。
在工业、石油、化工、食品、药品等行业被广泛应用。
液位计的种类繁多,如何选择适合自己的液位计是非常重要的问题。
常见液位计类型1. 浮球液位计浮球液位计主要由浮球、导杆和指针组成。
当液位上升时,浮球会跟着上升,浮球中心处装有导杆,导杆上部是指针,指针会随着浮球的上升或下降而指向液位。
浮球液位计主要优点是操作简单,价格便宜,缺点是只适用于低压情况下使用。
2. 磁翻板液位计磁翻板液位计主要由磁珠、翻板和磁性元件组成。
当液位升高时,磁珠会随着液位上升,直到翻板翻动,磁性元件就会驱动磁珠,导致仪表上的指针翻转。
磁翻板液位计的主要优点是价格便宜,适用于高温、高压等特殊环境下使用,缺点是易受杂物干扰,翻板易损。
3. 差压液位计差压液位计是利用液体液压静力学原理进行液位测量。
差压液位计的主要优点是精度高、适用范围广,可以测量液体和气体的液位,缺点是价格较高,需要专业技术人员进行安装和维护。
4. 振荡液位计振荡液位计是利用振荡管作为测量元件,在液体和气体之间作简谐运动,并将运动参数转换为液位信号。
振荡液位计的主要优点是能够适用于极端的环境和特殊的液位要求,缺点是价格昂贵,安装和维护都需要专门的技术人员。
如何选择液位计在选择液位计时需要考虑以下几个方面:1. 测量介质选择液位计必须要考虑承受介质的性质和化学性质,如测量液体的温度、压力、酸碱度等因素,确保液位计的材料和技术能够承受介质的性质和化学性质。
2. 精度和可靠性液位计的精度和可靠性是关键的选择因素。
根据要求的精度和可靠性,选择合适的液位计,以避免误差和故障问题。
3. 安装和维修安装和维修都是选择液位计时要考虑的因素,应优先考虑便于安装和维修的液位计,减少设备故障和停机时间。
4. 价格和性价比根据所选液位计的性能和规格,比较不同品牌和型号的价格,选择符合成本和利润的产品。
总结在选择液位计时,需要考虑测量介质的性质,精度和可靠性,安装和维修易于进行,价格和性价比等因素。
常见液位计的种类及应用

常见液位计的种类及应用液位计是工业自动化控制中常用的一种仪表,用于测量介质的液位高度。
根据原理和应用领域的不同,常见的液位计可以分为以下几类:1.浮球液位计浮球液位计是最常见的一种液位计。
它通过浮子的浮沉运动来实现对液位的测量。
当液位升高时,浮球上浮,而当液位降低时,浮球下沉。
通过传感器将浮球位置转换为电信号,从而确定液位高度。
浮球液位计结构简单,使用方便,并且适用于各种介质的液位测量,广泛应用于水处理、石油、化工、食品等行业。
2.压力式液位计压力式液位计通过测量液体静压力来确定液位高度。
它将测得的压力信号转化为相应的液位高度值。
压力式液位计的安装和维护相对复杂,适用于非腐蚀性液体的液位测量,例如锅炉水位、储罐液位等。
3.电容式液位计电容式液位计是指通过测量电容值的变化来确定液位高度的一种液位计。
它通过将电极安装在容器内外,当液位升高时,电容值会发生变化。
根据这种变化,可以确定液位高度。
电容式液位计适用于不同形状的容器及各种介质,并且具有高精度、稳定性好的特点。
它广泛应用于石油、化工、粮食等行业的液位测量。
4.超声波液位计超声波液位计是利用超声波的传输时间来测量液位高度的一种液位计。
它通过发射超声波脉冲,测量超声波从发射器到液面的传输时间。
根据波速和传输时间可以确定液位高度。
超声波液位计适用于各种介质,特别是矿泉水、酸碱液等浊度较高的介质。
它广泛应用于化工、环保、医药等行业。
5.雷达液位计雷达液位计是利用微波信号的反射和传播来测量液位高度的液位计。
它通过发射微波信号,接收被液面反射的信号,根据信号的传播时间和速度来确定液位高度。
雷达液位计适用于各种介质,特别是浓度大、腐蚀性强的介质。
它广泛应用于石油、化工、冶金等行业。
6.浮子液位计浮子液位计是一种直观实用的液位计,由浮子和指示器组成。
它通过浮子的浮沉运动来显示液位高度。
浮子液位计适用于水处理、化工、食品等行业。
这里只列举了部分常见的液位计种类及其应用领域,根据实际需求和介质特点,还可以选择其他类型的液位计进行液位测量。
常用几种液位计介绍

常用几种液位计介绍日常工业生产中应用到的液位计基本有:玻璃管液位计、液面计、玻璃板液面计、磁性液位计|液面计和彩色石英管液面计等。
(1)玻璃管液位计|液面计:主要用于公称压力不大于1.6MPa,使用温度为0℃~200℃,介质流动性较好的液体。
虽然其结构简单、操作方便、维修方便、价格低廉,但存在适用范围较窄,怕碎、不坚固、不安全、不耐压、显示不清楚、使用温度低等弱点。
(2)玻璃板液位计|液面计:主要用于透明或较透明的介质中,其公称压力比玻璃管液面计稍高,可达到6.3MPa,使用最高温度达到了250℃。
它不仅有结构简单、观察直观、安装方便、维修简单等优点,且比玻璃管液面计适用范围更为广泛。
但其也具有与玻璃管液面计相似的缺点即:指示清晰度差;测量范围较小,在超过其测量范围时要采用组合式玻璃板液面计,其体积大、笨重、且存在观察盲区;易破裂等。
(3)磁性液位计|液面计:常用于密度不小于0.45g/cm3的液体,主要是透明和半透明的介质,但有时也可用于原油等较高粘度介质的液位检测,其测量范围较之玻璃管液面计和玻璃板液面计大很多,最大可达到7m,且适用的公称压力达到了16MPa,适用温度范围也达到了-40℃~300℃。
其优点除了有读数直观、结构简单、安装方便、维护方便,还比玻璃管(或板)液面计更耐腐蚀,且防爆,而且由于测量范围大,可不受贮槽高度的限制,不易出现观察盲点。
但其也有缺点,液面计筒体在有固体杂质和磁杂质进入时,会对浮子造成卡阻及减弱浮力,因此要定期清洗主导管,清除管内沉积物杂质;且对混合介质的测量效果不好。
(4)彩色石英管液位计|液面计:它是玻璃管(或板)液面计的更新换代产品。
适用于水、油、酸等多种介质,特别适用于两种混合不易分辨的介质液位,如油水混合液体等,且适用与重油等高粘度介质的液位检测。
其优点有:气、液相显示清晰,特别适用于远距离观察与夜间巡视;无盲区、密封性能好、耐高温高压、防粘稠、质量轻、寿命长等。
常用20种液位计工作原理详细解读,图文并茂

常用20种液位计工作原理详细解读,你知道几种?
2、浮球液位计
常用20种液位计工作原理详细解读,你知道几种?
3、钢带液位计
常用20种液位计工作原理详细解读,你知道几种?
4、雷达液位计
常用20种液位计工作原理详细解读,你知道几种?
5、磁致伸缩液位计
常用20种液位计工作原理详细解读,你知道几种?
6、射频导纳液位计
常用20种液位计工作原理详细解读,你知道几种?
7、音叉物位计
常用20种液位计工作原理详细解读,你知道几种?
8、玻璃板液位计(玻璃管液位计)
常用20种液位计工作原理详细解读,你知道几种?
10 、电容式液位计
常用20种液位计工作原理详细解读,你知道几种?
11 、智能电浮筒液位计
常用20种液位计工作原理详细解读,你知道几种?
12 、浮标液位计
常用20种液位计工作原理详细解读,你知道几种?
13 、浮筒液位变送器
常用20种液位计工作原理详细解读,你知道几种?
14 、电接点液位计
常用20种液位计工作原理详细解读,你知道几种?
15 、磁敏双色电子液位计
常用20种液位计工作原理详细解读,你知道几种?
16 、外测液位计
常用20种液位计工作原理详细解读,你知道几种?
17 、静压式液位计
常用20种液位计工作原理详细解读,你知道几种?
18 、超声波液位计
常用20种液位计工作原理详细解读,你知道几种?
19 、差压式液位计(双法兰液位计)
常用20种液位计工作原理详细解读,你知道几种?◎ 玻璃管液位计的安装和使用注意事项:
常用20种液位计工作原理详细解读,你知道几种?◎ 玻璃板液位计的安装使用注意事项:。
化工液位计的种类

化工液位计的种类化工液位计是一种用于测量和监控化工过程中液体的高度或液位的仪器。
根据不同的原理和应用场景,化工液位计可以分为多种类型。
本文将介绍几种常见的化工液位计。
1.浮子液位计浮子液位计是一种基于浮力原理的液位测量仪器。
它由浮子、导纳管、指示器等组成。
当液体位于容器中时,浮子会随着液位的变化而上下浮动。
浮子上的磁性材料会通过导纳管传递给指示器,从而显示液位的高度。
浮子液位计适用于中小型容器,可以测量不同种类的液体,如腐蚀性液体、高温液体等。
2.压力式液位计压力式液位计是利用液体的压力来测量液位高度的仪器。
它分为闭式和开式两种类型。
闭式压力式液位计通过测量容器底部的静压力来确定液位高度。
开式压力式液位计则通过测量容器顶部和底部的压力差来确定液位高度。
压力式液位计可以应用于高温、高压和腐蚀性液体的测量,具有较高的测量精度和稳定性。
3.雷达液位计雷达液位计是利用微波信号测量液位高度的仪器。
它通过发射微波信号并接收反射信号来确定液位高度。
雷达液位计适用于各种液体,如液体、固体和粉体等。
它具有非接触式测量、高精度、抗干扰能力强等优点,可以应用于各种化工过程的液位监控。
4.超声波液位计超声波液位计是利用超声波的传播速度来测量液位高度的仪器。
它通过发射超声波信号并接收反射信号来计算液位高度。
超声波液位计适用于各种液体,如腐蚀性液体、高温液体等。
它具有非接触式测量、测量范围广、可靠性高等优点,广泛应用于化工、石油、制药等领域。
5.电容式液位计电容式液位计是利用电容变化来测量液位高度的仪器。
它由测量电极和参考电极组成,通过测量两者之间的电容变化来确定液位高度。
电容式液位计适用于各种液体,具有测量范围广、适应性强等优点。
它可以应用于化工、食品、制药等行业的液位监测。
以上是几种常见的化工液位计的介绍。
不同类型的液位计适用于不同的场景和要求,选择合适的液位计可以保证化工过程的安全和稳定运行。
在选择和使用液位计时,需要根据具体的工艺条件和要求进行综合考虑,确保测量结果的准确性和可靠性。
液位计基础知识

一、前言在形形色色的传感器大军中,液位计占有重要的地位,它是我们生产生活的安全保障。
市面上出现的液位计有数十余种,目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。
二、浮筒液位计1、工作原理浮筒液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。
浸在液体中的浮筒受到向下的重力,向上的浮力和弹簧弹力的复合作用。
当这三个力达到平衡时,浮筒就静止在某一位置。
当液位发生变化时,浮筒所受浮力相应改变,平衡状态被打破,从而引起弹力变化即弹簧的伸缩,以达到新的平衡。
弹簧的伸缩使其与刚性连接的磁钢产生位移。
这样,通过指示器内磁感应元件和传动装置使其指示出液位。
2、特点及适用场合2.1现场指示、远传兼容;2.2测量范围大,最大可达3000mm;2.3工作可靠,良好的精度和灵敏度;2.4耐高温、高压,耐腐蚀性能强;2.5现场调试方便,易于检查和维护。
由于它直观、稳定、可靠性高、因而对连续生产的炼油、化工中的重要容器、设备,如塔类、贮罐中间容器等的液位测量都非常适用,但不适合高粘度介质液位的测量。
3、故障现象及处理3.1高输出:检查过程变量是否超出范围;检查接线端子、针脚或插座;检查电源电压;电子线路组件故障。
3.2输出不稳定:检查线路电压;是否有间歇短路、开路或多点接地;电路板故障。
3.3无输出或低输出:检查线路电压;是否有短路或多点接地;检查信号线极性;检查回路电阻;检查量程;电路板故障;赃物在浮筒内部堆积。
三、浮球液位计1、工作原理浮球液位计结构主要是基于浮力和静磁场原理设计生产的。
带有磁体的浮球在被测介质中的位置受浮力作用影响,液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过测量电学量的变化来反映容器内液位的情况。
2、特点及适用场合2.1结构简单、使用方便2.2性能稳定、使用寿命长、便于安装维护几乎可以适用于各种工业自动化过程控制中的液位测量和控制,可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。
化工常见液位计介绍大全ppt课件

液位计以外的阀门; • 3、缓慢打开上部针型气阀直至全开 • 4、缓慢打开下部液相针型阀阀直至全开 • 5、进行液位计冲洗操作,并在冲洗中排除引压管堵的可能。 • 注意:打开阀门及冲洗操作时开阀要慢,防止液位计防漏装置动作引
资金是运动的价值,资金的价值是随 时间变 化而变 化的, 是时间 的函数 ,随时 间的推 移而增 值,其 增值的 这部分 资金就 是原有 资金的 时间价 值
资金是运动的价值,资金的价值是随 时间变 化而变 化的, 是时间 的函数 ,随时 间的推 移而增 值,其 增值的 这部分 资金就 是原有 资金的 时间价 值
资金是运动的价值,资金的价值是随 时间变 化而变 化的, 是时间 的函数 ,随时 间的推 移而增 值,其 增值的 这部分 资金就 是原有 资金的 时间价 值
浮筒式液位计
• 水校法
• 在浮筒上标注(水校)液位刻度浮筒下引 管中心位置为零点(0%)刻度位置;水校 量程L=(实际密度/水的密度)×浮筒长度, 从零点位置向上L高度为满量程(100%) 刻度;将L分为4等分,在浮筒上标注出来。
浮筒式液位计
• 当液位为高度H时,浮筒的浸 没深度为H-x,作用在杠杆上 的力为 Fx = W - A(H-x)ρg 式中 W ——浮筒的重量
• A ——浮筒的截面积; x ——浮筒上移的距离; ρ——被测液体的密度。
• 液位高度变化,作用在杠杆上 的力也跟着变化,扭力管产生 的角位移也随之变化,传感器 将角位移的变化量转化为420mA电流输出。
• ③浮子的挂扣脱落。由于脱扣,浮子沉到浮筒底部,扭力 管无挂重,相当于液位满量程时的情况。(显示110%) 处理:把浮子挂扣挂好后,投表,会运行正常。
化工液位计的种类

化工液位计的种类化工液位计是用于测量化工过程中液体的液位的一种仪器。
根据不同的工艺要求和安装环境,化工液位计可以分为多种不同的类型。
本文将介绍几种常见的化工液位计。
一、浮子液位计浮子液位计是一种常见的机械式液位计,它利用浮子的浮沉来判断液位高低。
浮子液位计的工作原理是:浮子通过连接杆与指示器相连,当液位上升时,浮子会随之上升,通过指示器显示出液位高度。
浮子液位计适用于中、低压下的液位测量,广泛应用于石油、化工、制药等行业。
二、压力式液位计压力式液位计是利用液体的压力来测量液位高度的一种液位计。
压力式液位计通常由测量管、液位变送器和显示器组成。
液位变送器通过测量管与液体接触,利用液体的液压力来推动压力传感器,进而将液位信息转换成电信号,并通过显示器进行显示。
压力式液位计适用于高温、高压、腐蚀性液体的液位测量,广泛应用于化工、冶金、电力等行业。
三、浮磁液位计浮磁液位计是利用浮子和磁性杆的相互作用来测量液位高度的一种液位计。
浮磁液位计由浮子、磁性杆和显示器组成。
浮子通过浮力的作用上浮或下沉,磁性杆随之移动,通过磁性杆与显示器之间的磁耦合来传递液位信息。
浮磁液位计适用于液体粘稠度较高、易结垢的工况,广泛应用于石油、化工、食品等行业。
四、超声波液位计超声波液位计是利用超声波的传播速度来测量液位高度的一种液位计。
超声波液位计由发射器和接收器组成。
发射器发射超声波,经过液体后被接收器接收到,根据超声波的传播时间来计算液位高度。
超声波液位计适用于易燃、易爆、高温、高压、腐蚀性液体的液位测量,广泛应用于化工、石油、冶金等行业。
五、雷达液位计雷达液位计是利用微波信号的反射和传播时间来测量液位高度的一种液位计。
雷达液位计由天线、发射器、接收器和处理器组成。
发射器发射微波信号,信号经过液体后被接收器接收到,根据信号的传播时间来计算液位高度。
雷达液位计适用于高温、高压、腐蚀性液体的液位测量,广泛应用于化工、石油、制药等行业。
常见的液位计及优缺点

常见得液位计及优缺点陕西声科电子科技有限公司编辑整理目录1、磁翻板液位计2、玻璃板液位计3、玻璃管液位计4、浮筒液位(界面)计5、大浮球液位变送器6、差压液位计7、静压液位计8、脉冲雷达液位计9、导波雷达液位计10、磁致伸缩液位计11、射频导纳电容液位计12、超声波液位计(顶装)13、伺服液位计14、Ý射线液位计15、激光液位计16、重锤液位计1、磁翻板液位计(磁浮子液位计)工作原理:浮力原理与磁性耦合作用研制而成应用范围:高温磁翻板液位计适合在高温高压得液体里面进行测量得,液位介质最高温度可达450度。
被广泛应用到石油化工、食品、环保冶金等行业中。
由于介质完全密封在液位计中,所以对于易燃、易爆、有毒、腐蚀得液体非常适用。
使用限制:测量介质无杂质或者很少得杂质;不粘稠,不结晶。
精度等级:精度在±5、0mm-±10mm之间。
市场价格:1500左右优点:1、测量通道就是段光滑直管,不会阻塞,适用于测量含固体颗粒得液固二相液体,如纸浆、泥浆、污水等;2、不产生流量检测所造成得压力损失,节能效果好;3、所测得体积流量实际不不受液体密度、粘度、温度、压力与电导率变化得明显影响;4、流量范围大、口径范围宽;能够快速、直观地读数;价格较低;可实现远传与调节;体积较小,容易实现远传与调节;适用于具有腐蚀性与高压介质。
缺点:精度较低,测量精度一般在±5、0mm-±10mm之间;安装复杂;有一定量程限制;不能测量气体、蒸汽与含有较大气泡得液体;不能用于较高温度;大量磁翻板液体计运输不方便,且安装体积较大。
2、玻璃板液位计工作原理:连通器原理,液位计两头接待测容器液面上下,保持压力一致,液位计里得液面高度就近似容器内液面高度。
应用范围:它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位得高度。
使用限制:容器中得介质必须就是与钢、钢纸及石墨压环不起腐蚀作用得。
精度等级:±1cm市场价格:<1000优点:读数清晰、直观、可靠;结构简单、维修方便;经久耐用缺点:1、厘米显示,精度差2、对介质有要求,不能测量与钢、钢纸及石墨材质不起腐蚀作用得介质3、大量程运输不方便,常温常压下汽化得介质测量误差大或无法测量3、玻璃管液位计工作原理:玻璃管液位计就是利用连通器原理测量容器内得液位。
液位仪表分类

常用液位计的种类如下:一、磁翻板液位计主要原理磁翻板液位计也称为磁翻柱液位计,结构主要基于浮力和磁力原理设计生产的带有磁体的浮子(简称磁性浮子)被测介质中的位置受浮力作用影响。
液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也成为磁翻板)静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱外表涂敷不同的颜色)进而反映容器内液位的情况。
二、磁浮球液位计(液位开关)主要原理磁浮球液位计(液位开关)结构主要基于浮力和静磁场原理设计生产的带有磁体的浮球(简称浮球)被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器(磁簧开关)作用,使串联入电路的元件(如定值电阻)数量发生变化,进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
三、防爆浮球液位开关主要原理防爆浮球液位开关,也称为防爆浮球液位控制器。
专门为爆炸性环境中使用而设计制造的液位控制仪表,本产品是基于浮力原理和杠杆原理设计的当容器内液位发生变化时,浮球的位置将随液位的变化而变化,浮球的这种位移将通过杠杆作用于微动开关,进而由微动开关发生开关信号。
四、玻璃板式液位计工作原理与结构本液位计是基于连通器原理设计的由玻璃板及液位计主体构成的液体通路是经接管用法兰或锥管螺纹与被测容器连接构成连通器,透过玻璃板观察到液面与容器内的液面相同即液位高度。
液位计两端的针型阀不只起截止阀的作用,其内部的钢球具有逆止阀的功能,当液位计发生意外破损泄漏时,钢球可在介质压力作用下自动关闭液体通道,防止液体大量外流起到平安维护作用。
液位计改变零件的资料或增加一些附属部件即可达到防腐、保温、防霜、照明等功能。
工作原理与结构液位计是基于连通器原理设计的由玻璃管构成的液体通路。
通路经接管用法兰或锥管螺纹与被测容器连接构成连通器,透过玻璃管观察到液面与容器内的液面相同即液位高度。
管式液位计主要由玻璃管、维护套、上下阀门及连接法兰(或螺纹)等组成。
各种液位计的原理及特点

各种液位计的原理及特点液位计是用来测量液体高度或液位的仪器,常用于工业生产过程中的液位监测。
液位计的原理和特点各有不同,下面将分别介绍几种常见的液位计的原理及特点。
1.浮子液位计浮子液位计是一种基于浮力原理的液位计。
它包括一个浮子和一个通过绳子或杆连接的指示器。
液位升高时,浮子会随着液位的升高而上浮,杆或绳也相应地向上移动,指示器会显示液位的高度。
浮子液位计能够适用于各种液体,具有结构简单、使用方便等特点。
2.雷达液位计雷达液位计是利用雷达技术测量液位高度的液位计。
它通过发射雷达波并接收反射回来的波来测量液位的高度。
雷达波在不同介质中的传播速度不同,通过测量波从发射到接收的时间,可以确定液位的高度。
雷达液位计可以适用于各种介质,具有非接触式测量、高精度、稳定性好等特点。
3.压力液位计压力液位计是利用水柱压力原理测量液位高度的液位计。
它通过在液位的上下方安装压力传感器,测量液体受压力的差异来确定液位的高度。
压力液位计适用于非腐蚀性的液体,具有测量范围宽、精度高等特点。
4.电容液位计电容液位计是利用电容原理测量液位高度的液位计。
它通过在液位上下方安装两个电极,当液位升高时,两个电极之间的电容值会发生变化。
通过测量电容值的变化来确定液位的高度。
电容液位计适用于各种介质,具有精度高、可靠性好等特点。
除了上述几种常见的液位计外,还有一些其他的液位计,如超声波液位计、浮磁液位计等。
这些液位计的原理和特点各不相同,但都能够准确测量液位的高度。
在选择液位计时,需要根据实际应用情况和要求来确定最适合的液位计类型。
常用20种液位计工作原理

本文通过对常用20种液位计工作原理的解读,从各液位计安装使用及注意事项的分析,来判断液位计可能岀现的故障现象以及如何来处理,系统的了解液位计,从而为遇到工况能够在选择液位计上,做出准确的判断提供依据。
常见液位计种类1、磁翻板液位计2、浮球液位计3、钢带液位计4、雷达物位计5、磁致伸缩液位计6、射频导纳液位计7、音叉物位计8、玻璃板/玻璃管液位计9、静压式液位计10、压力液位变送器11、电容式液位计12、智能电浮筒液位计13、浮标液位计14、浮筒液位变送器15、电接点液位计16、磁敏双色电子液位计17、外测液位计18、静压式液位计19、超声波液位计20、差压式液位计(双法兰液位计)常用液位计的工作原理1、磁翻板液位计磁翻板液位计:又叫磁浮子液位计,磁翻柱液位计。
原理:连通器原理,根据浮力原理和磁性耦合作用研发而成,当被测容器中的液位升降时,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板,使红白翻柱翻转180°,当液位上升时翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,面板上红白交界处为容器内液位的实际高度,从而实现液位显示。
2、浮球液位计浮球液位计结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球(简称浮球)在被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
3、钢带液位计它是利用力学平衡原理设计制作的。
当液位改变时,原有的力学平衡在浮子受浮力的扰动下,将通过钢带的移动达到新的平衡。
液位检测装置(浮子)根据液位的情况带动钢带移动,位移传动系统通过钢带的移动策动传动销转动,进而作用于计数器来显示液位的情况。
4、雷达液位计雷达液位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。
煤化工技术专业《液位计》

常用的液位计常用于测量液位的液位计有连通器式、吹泡式、差压式、电容式等,超声波和放射性等。
1 连通器式就是应用最普通的玻璃液位计,它的特点是结构简单、价廉、直观,适于现场使用,但易破损,内外表沾污,造成读数困难,不便于远传和调节。
2 浮力式液位计包括恒浮力式和变浮力式两类。
1恒浮力式液位计;恒浮力式液位计是依靠浮标或浮子浮在液体中随液面变化而升降,它的特点是结构简单、价格较低,适于各种贮罐的测量;2变浮力式液位计:变浮力式亦称沉筒式液位计,当液面不同时,沉筒浸泡于液体内的体积不同,因而所受浮力不同而产生位移,通过机械传动转换为角位移来测量液位。
此类仪表能实现远传和自动调节。
3 吹泡式液位计:是应用静压原理测量敞口容器液位。
压缩空气经过过滤减压阀后,再经定值器输出一定的压力,经节流元件后分两路:a一路进到安装在容器内的导管,由容器底部吹出;b 另一路进入压力计进行指示。
当液位最低时,气泡吹出没有阻力,背压力零,压力计指零;当液位增高时,气泡吹出要克服液柱的静压力,背压增加压力指示增大。
因此,背压即压力计指示的压力大小,就反映了液面的上下。
吹泡式液位计结构简单、价廉,适用于测量具有腐蚀性、粘度大和含有悬浮颗粒的敞口容器的液位,但精度较低。
4 差压式液位计有气相和液相两个取压口。
气相取压点处压力为设备内气相压力;液相取压点处压力除受气相压力作用外,还受液柱静压力的作用,液相和气相压力之差,就是液柱所产生的静压力。
因此,由如下公式就测得了液位:这类仪表包括气动、电动差压变送器及法兰式液位变送器,安装方便,容易实现远传和自动调节,工业上应用较多。
5是采用测量电容的变化来测量液面的上下的。
它是一根金属棒插入盛液容器内,金属棒作为电容的一个极,容器壁作为电容的另一极。
两电极间的介质即为液体及其上面的气体。
由于液体的介电常数ε1和液面上的介电常数ε2不同,比方:ε1>ε2,那么当液位升高时,两电极间总的介电常数值随之加大因而电容量增大。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Hale Waihona Puke 二、磁浮子液位计• 磁性浮子、浮球式液位计主要 由本体部分、就地指示器、远 传变送器以及上、下限液位报 警器等几部分组成。磁性浮子 式液位计通过与工艺容器相连 的筒体内浮子随液面(或界面) 的上下移动,由浮子内的磁钢 利用磁耦合原理驱动磁性翻板 指示器,用红蓝两色(黄白或 红白)明显直观地指示出工艺 容器内的液位或界位。
常用液位计介绍(7种)
主讲:xxx
常用液位计介绍
• 培训目的:通过培训使员工能够熟练掌握岗位操作技能与 简单故障处理能力。
• 培训内容:常见液位计的原理及操作指南 • 培训重点:液位计的操作以及故障判断 • 培训难点:故障分析 • 培训设计:本教程结合新版操作规程,图文并茂,使员工
在轻松的学习环境中掌握岗位操作技能。
• 玻璃板(管)液位计 • 连通器原理 • 投用、脏了吹扫
玻璃板液位计
• 液位计两端的针型阀不仅起截止阀的作用,当液位计发生意外破损泄 漏时,钢球可在介质压力作用下自动关闭液体通道,防止液体大量外 流起到安全保护作用。
• 如何投用玻璃板液位计 • 1、检查安装正确无误,液位计完整无损; • 2、如果设备到液位计有多道阀门,则先打开除液位计自带或最靠近
磁浮子液位计
• 磁浮子液位计的投用 • ①冲洗干净之后,关闭液
位计放空和排凝;
• ②缓慢打开上引线手阀, 使得气相进入液位计;
• ③缓慢打开下引线手阀。 使容器内液体流至液位计。
三、浮球液位
• 浮球液位计属于恒浮力式 液位计
• 在浮球上方裝置電阻軌道 R1,藉由浮球之上升下降 改變R1之電阻值,藉由分 壓原理 VOUT=VIN(R2/R1+R2)便 可由R1值轉換成電壓訊號 而測得水位高低
液位计以外的阀门; • 3、缓慢打开上部针型气阀直至全开 • 4、缓慢打开下部液相针型阀阀直至全开 • 5、进行液位计冲洗操作,并在冲洗中排除引压管堵的可能。 • 注意:打开阀门及冲洗操作时开阀要慢,防止液位计防漏装置动作引
起堵塞。
玻璃板液位计
• 玻璃板液位计吹扫内壁油污 • 在开工期间,玻璃板液位计内壁沾上油污,这对观察液位造成一定的
浮球液位计
• 电动浮球液位变送器的测量部分由浮 球与平衡杆和平衡锤组成力矩平衡机 构,因此浮球可以自由地随液位的变 化而升降。当液位改变时,浮球的位 置发生相应的变化,通过球杆带动主 轴转动,表头内角位移传感器与主轴 通过齿轮啮合,将液位的变化转换成 相应的电信号
• 浮球式的液位开关类似 浮球液位计,还有接近 式防溢流液位开关
• ③浮子的挂扣脱落。由于脱扣,浮子沉到浮筒底部,扭力 管无挂重,相当于液位满量程时的情况。(显示110%) 处理:把浮子挂扣挂好后,投表,会运行正常。
• ④放大器板损坏。由于放大器损坏,浮子经过扭力管传过 来的液位位移信号通过放大器,无法变成数字信号输出。 处理:更换放大器板,并加盖防雨罩。
• 下图所示的是玻璃管液位计。
常用液位计介绍
• 间接测量液位计是单回路调节 系统中的一部分,它故障了就 投不了自动,费时费力
• 加氢装置中常用的液位测量仪 表有玻璃板(管)液位计、磁 浮子液位计、浮球液位计、沉 筒液位计、双法兰差压液位计, 超声波液位计,雷达液位计。
• 下面简单介绍
一、玻璃板液位计
安装:浮筒式液位计安装时要保证桶体的竖直,安装高度以浮筒 外壳中心线对准容器被测液位全量程的1/2处为准。且安装完毕后 应与设备一起试压。
浮筒式液位计
浮筒常见故障
• ①浮子未吊好,导致浮子与筒壁相摩擦,因摩擦力抵消部 分液面浮力,指示值不准。
• ②因为浮筒内介质几乎处于相对静止的状态,导致许多杂 质沉淀在浮筒里,污泥把浮子卡住,即使液位变化,浮子 被卡无法动作,就会出现输出值不变的情况。 排除:关死根部截止阀、排污阀,用水清洗浮筒内壁。
困难。清除油污的办法是用服务点的1.5MPa蒸汽吹扫。 • ① 穿好劳动防护用品如手套、护目镜等 • ② 关闭上下引出阀门 • ③ 打开放空和排凝阀门 • ④ 从最近的服务点引一条蒸汽皮带(小心烫伤) • ⑤ 因为玻璃的要先远距离蒸汽预热,施工者最好站在高处,由放空
阀门吹入蒸汽,由排凝阀排除 • ⑥ 吹到干净为止。
止低压管线和污油罐超压。污油罐液位情况,以防冒 罐。 • ②关闭上、下根部引出阀; • ③打开排凝阀,稍开上引出阀,将油冲到污油罐。 • ④关闭排凝阀和上引出阀。 • ⑤缓慢打开下引出阀(以防打坏浮子使之变形或破裂 • ),引入油后关闭。 • ⑥再打开排凝阀将冲到污油罐。 • ⑦重复几次(一般2~3次),直到冲洗干净。 • 磁翻板液位计的翻板若冲乱了,可用磁铁刷回来。
四、浮筒式液位计
• 浮筒式液位计:浮筒式液位计属于变浮力 液位计,当被测液面位置变化时,浮筒浸 没体积变化,所受浮力也变化,通过测量 浮力变化确定出液位的变化量。
• 杠杆的末端吊有内筒,浮筒随介质的浮力 F1变化而升降,这个浮力作用在杠杆1上, 使杠杆系统以轴封膜片为支点而产生微小 偏转(轴封膜片一方面作为杠杆的支点, 另一方面起密封作用)。带动杠杆2转动 , 传感器将偏移量经信号处理及转换电路转 换成4~20mA标准信号输出,即完成变换 过程。
常用液位计介绍
• 液位检测总体上可分为:直接检测和间接检 测两种方法。
• 直接测量是一种最为简单、直观的测量方 法,它是利用连通器的原理,将容器中的 液体引入带有标尺的观察管中,通过标尺 读出液位高度。
• 间接测量,是将液位信号转化为其它相关 信号进行测量,如压力法、浮力法、电学 法、热学法等。
常用液位计介绍
• 左图连通器原理
• 容易卡涩,清理铁屑
磁浮子液位计
• 磁浮子液位计的粗法调校 实验
• 得出:如果一致,说明浮 子正常,不一致说明浮子 变形或者磁翻板内部有卡 塞变形等原因,要进行维 修。
磁浮子液位计
• 磁翻板液位计的冲洗步骤。高压磁浮子排凝是密排。 • ①冲洗液位计之前要检查污油系统流程是否畅通,防
