隧道光面爆破施工作业指导书
石灰岩地区隧道光面爆破施工作业指导书样本

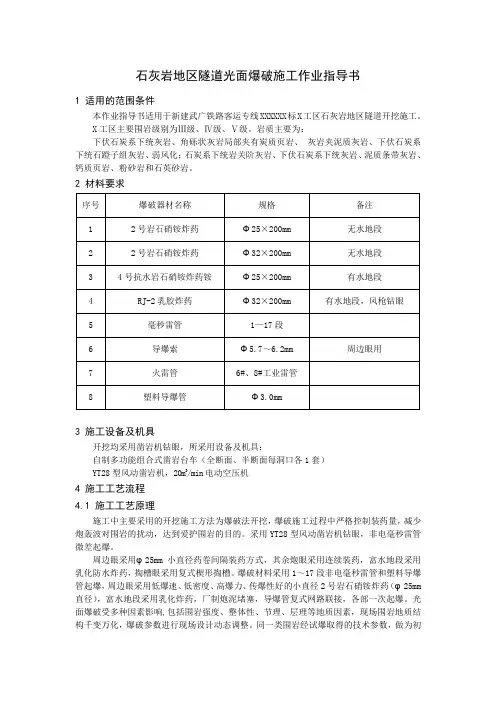

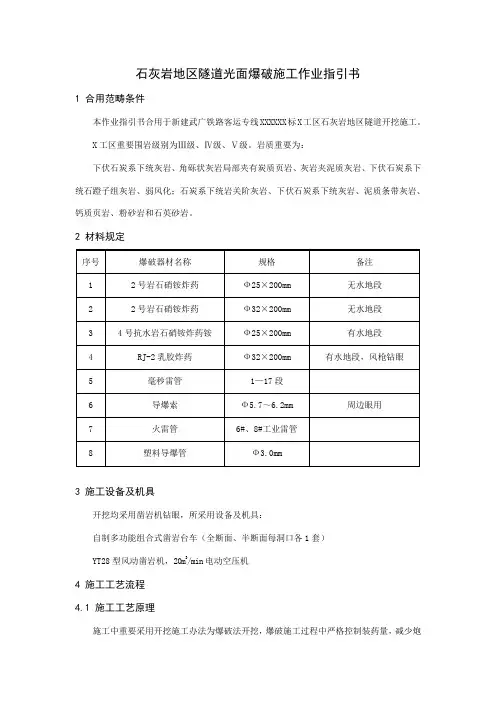

石灰岩地区隧道光面爆破施工作业指引书1 合用范畴条件本作业指引书合用于新建武广铁路客运专线XXXXXX标X工区石灰岩地区隧道开挖施工。
X工区重要围岩级别为Ⅲ级、Ⅳ级、Ⅴ级。
岩质重要为：下伏石炭系下统灰岩、角砾状灰岩局部夹有炭质页岩、灰岩夹泥质灰岩、下伏石炭系下统石蹬子组灰岩、弱风化；石炭系下统岩关阶灰岩、下伏石炭系下统灰岩、泥质条带灰岩、钙质页岩、粉砂岩和石英砂岩。
2 材料规定3 施工设备及机具开挖均采用凿岩机钻眼，所采用设备及机具：自制多功能组合式凿岩台车（全断面、半断面每洞口各1套）YT28型风动凿岩机，20m3/min电动空压机4 施工工艺流程4.1 施工工艺原理施工中重要采用开挖施工办法为爆破法开挖，爆破施工过程中严格控制装药量，减少炮轰波对围岩扰动，达到爱护围岩目。
采用YT28型风动凿岩机钻眼，非电毫秒雷管微差起爆。
周边眼采用φ25mm小直径药卷间隔装药方式，别的炮眼采用持续装药，富水地段采用乳化防水炸药，掏槽眼采用复式楔形掏槽。
爆破材料采用1～17段非电毫秒雷管和塑料导爆管起爆，周边眼采用低爆速、低密度、高爆力、传爆性好小直径2号岩石硝铵炸药（φ25mm 直径），富水地段采用乳化炸药，厂制炮泥堵塞，导爆管复式网路联接，各部一次起爆。
光面爆破受各种因素影响,涉及围岩强度、整体性、节理、层理等地质因素，现场围岩地质构造千变万化，爆破参数进行现场设计动态调节。
同一类围岩经试爆获得技术参数，做为初步根据，每一循环爆破作业都要由有经验爆破工程师依照上一循环爆破效果，以及本循环围岩特性进行恰当调节，选取一组最佳技术参数。
上一循环是下一循环预设计和试爆破。
4.2 施工工艺流程图4.3 施工作业阐明4.3.1测量放样→标出孔位→钻正顶孔→钻孔→装药连线→起爆。
钻爆采用YT28型风动凿岩机，凿岩台车钻孔作业：固定人员司钻，固定部位孔眼，严格控制外插角和周边眼间距。
在拱部周边眼钻孔完毕后，运用装药平台进行装药联线作业。
光面爆破作业指导书
沪昆客专贵州段CKGZTJ-9标段隧道工程编号：光面爆破施工作业指导书单位：编制：审核：批准：2010年11月15日发布2010年11月16日实施光面爆破施工作业指导书1．适用范围适用于沪昆客专贵州段CKGZTJ-9标段隧道光面爆破施工。
2．作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活，办公设施，满足主要管理、技术人员进场生活、办公需要。
施工现场的平整，水、风、电的设置。
其他辅助措施的准备。
施工测量与放样。
3．技术要求3.1围岩级别核实根据掌子面超前地质预测预报，核实地质情况，判断围岩级别，确定开挖方式。
3.2钻爆要求根据地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破器材等结合爆破振动要求进行钻爆设计，施工中应根据爆破效果不断调整爆破参数。
3.3爆破器材根据地质、水文条件和炮眼选择适当的炸药品种和型号；根据钻爆设计所选用雷管的段位数。
4．爆破设计光面爆破主要参数：最小抵抗线、炮眼密集系数、不耦合系数、线装药密度、眼距和起爆时差、起爆顺序。
光面爆破参数表4.1最小抵抗线与炮眼密集系数光爆层厚度为周边眼（光爆眼）的最小抵抗线，光爆层厚度W与周边眼的间距α有密切关系，可用两者比值（周边眼密集系数）K=α/W，周边眼密集系数过大，爆破后可能在光爆眼间留下岩埂，造成欠挖，达不到光面爆破效果，反之则可能出现超挖。
一般情况下周边眼密集系数小于1，可使反射拉伸波从最小抵抗线方向折回之前造成贯穿裂缝，隔断反射拉伸波向围岩传播的可能，减少围岩破坏。
光爆层厚度与隧道断面大小有关，大断面隧道拱顶垮度大，光爆眼所受到的夹制作用小，岩体比较容易崩落，光爆层厚度可适当放大一些；小断面光爆眼受到的夹制作用大，其厚度宜小一些。
隧道光面爆破施工作业指导书
中铁十三局集团有限公司施工过程控制标准化管理手册（隧道分册）隧道光面爆破施工作业指导书编制：审核：批准：目录1.目的 (1)2.编制依据 (1)3.适用范围 (1)4.施工准备 (1)4.1技术准备 (1)4.1.1内业准备 (1)4.1.2外业准备 (1)4.2工程准备 (2)4.3爆破材料准备 (2)5.劳力组织 (3)6.施工设备准备 (3)7.光面爆破施工工艺流程 (3)8.光面爆破设计 (4)8.1光面爆破参数设计 (4)8.1.1经验公式计算 (4)8.1.2 工程类比法 (7)8.2掏槽选择 (7)8.3断面炮眼数 (8)8.4辅助炮眼数量及布置 (8)8.5每一循环进尺炮眼深度 (8)8.6装药量计算 (8)8.7炮眼装药及起爆法 (9)9.光面爆破施工操作要点 (9)9.1测量放线 (9)9.2钻眼 (9)9.3清孔、装药 (10)9.4连网爆破 (10)9.5爆后检查及瞎炮处理 (10)9.6钻爆效果检验 (10)10. 质量控制标准及保证措施 (11)10.1质量控制标准 (11)10.2质量保证措施 (11)11.安全控制要点及措施 (12)11.1爆破安全一般规定 (12)11.2爆破警戒和安全防护措施 (13)12.环境保护 (13)隧道光面爆破施工作业指导书1.目的了解和掌握隧道开挖光面爆破作业的设计，光面爆破施工作业工艺流程、操作要点、质量标准，安全环保要求，指导、规范光面爆破作业。
2.编制依据⑴《铁路隧道钻爆法施工工序及作业指南》（TZ231-2007）⑵《铁路隧道施工技术指南》TZ204-2008。
⑶《铁路隧道工程施工质量检验验收标准》TB10417-2003。
⑷《铁路工程施工安全技术规程》TB10401.1-2003。
⑸《铁路工程施工技术手册.隧道》。
⑹隧道爆破现代技术⑺《民用爆炸物品安全管理条例》中的有关条例；⑻《爆破安全规程》GB6722-2003；⑼相关设计文件。
光面爆破作业指导书
中铁一局集团一公司宜万铁路项目经理部关键工序光面爆破作业指导书编制：审核：2005年3月10日一、工程概况由我公司施工的云雾山隧道出口起止里程为DK245+724～DK248+724，施工长度3000m。
其中Ⅱ级围岩段长1721米，Ⅲ级围岩段长543米，Ⅳ级围岩段长468米，Ⅴ级围岩段长260米，明洞8米。
主要以白云岩和白云质灰岩为主，其中DK245+568～DK245+967.6为灰色中薄层泥质条带灰岩夹灰绿色页岩、细晶灰质白云岩，节理发育，围岩为Ⅳ级；DK245+967～DK246+228上部为灰～灰白色，厚～薄层白云岩和灰岩，下部为溶崩角砾岩，顶部为灰绿色水云母页岩，节理发育，岩体较破碎，围岩属Ⅲ级；DK246+228～DK246+511为泥质白云岩，节理发育，岩层次级皱褶较发育，岩体较破碎～破碎，围岩属Ⅲ级，以上三段应注意岩爆及软质岩变形问题；DK246+511～DK248+232为白云岩及白云灰质岩，节理较发育，岩体较完整，围岩属Ⅱ级，此段可能发生涌水、突泥、岩爆等地质灾害；DK248＋232～＋417为白云质灰岩、泥质灰岩，底部为页岩加灰岩，节理较发育，岩体较完整，围岩属于Ⅳ级，此段页岩上下界面易突水；DK248+417～DK248+724为灰岩与页岩互层及夹层、灰岩等，岩体较完整，地下水丰富，岩石属于Ⅴ级。
周家湾隧道DK248+576～DK249+720全长1144米。
其中Ⅳ级围岩段长1039米，Ⅴ级围岩段长105米，明洞18米，DK249+281～DK249+470段为燕尾式隧道186米。
表层覆盖棕黄色粉质黏土夹碎石厚1.85m，下部为碎石土厚2.3m.下伏泥质粉细纱岩及页岩互层,节理裂隙发育,页岩表面风化，裂隙发育呈碎片状,局部有粉质黏土充填.白龙坝隧道DK250374～DK251+192全长818米。
其中Ⅳ级围岩段长773米，Ⅴ级围岩段长31米，明洞14米地表为粉质粘土加碎石，下伏砂质页岩夹粉砂岩，岩石破碎，围岩为Ⅳ、Ⅴ级，主要以Ⅳ为主。
石灰岩地区隧道光面爆破施工作业指导书.doc
石灰岩地区隧道光面爆破施工作业指导书1 适用的范围条件本作业指导书适用于新建武广铁路客运专线XXXXXX标X工区石灰岩地区隧道开挖施工。
X工区主要围岩级别为Ⅲ级、Ⅳ级、Ⅴ级。
岩质主要为：下伏石炭系下统灰岩、角砾状灰岩局部夹有炭质页岩、灰岩夹泥质灰岩、下伏石炭系下统石蹬子组灰岩、弱风化；石炭系下统岩关阶灰岩、下伏石炭系下统灰岩、泥质条带灰岩、钙质页岩、粉砂岩和石英砂岩。
2 材料要求3 施工设备及机具开挖均采用凿岩机钻眼，所采用设备及机具：自制多功能组合式凿岩台车（全断面、半断面每洞口各1套）YT28型风动凿岩机，20m3/min电动空压机4 施工工艺流程4.1 施工工艺原理施工中主要采用的开挖施工方法为爆破法开挖，爆破施工过程中严格控制装药量，减少炮轰波对围岩的扰动，达到爱护围岩的目的。
采用YT28型风动凿岩机钻眼，非电毫秒雷管微差起爆。
周边眼采用φ25mm小直径药卷间隔装药方式，其余炮眼采用连续装药，富水地段采用乳化防水炸药，掏槽眼采用复式楔形掏槽。
爆破材料采用1～17段非电毫秒雷管和塑料导爆管起爆，周边眼采用低爆速、低密度、高爆力、传爆性好的小直径2号岩石硝铵炸药（φ25mm 直径），富水地段采用乳化炸药，厂制炮泥堵塞，导爆管复式网路联接，各部一次起爆。
光面爆破受多种因素影响,包括围岩强度、整体性、节理、层理等地质因素，现场围岩地质结构千变万化，爆破参数进行现场设计动态调整。
同一类围岩经试爆取得的技术参数，做为初步依据，每一循环爆破作业都要由有经验的爆破工程师根据上一循环爆破效果，以及本循环围岩特征进行适当调整，选择一组最佳技术参数。
上一循环是下一循环的预设计和试爆破。
4.2 施工工艺流程图4.3 施工作业说明4.3.1 施工顺序测量放样→标出孔位→钻正顶孔→钻孔→装药连线→起爆。
钻爆采用YT28型风动凿岩机，凿岩台车钻孔作业：固定人员司钻，固定部位孔眼，严格控制外插角和周边眼间距。
在拱部周边眼钻孔完毕后，利用装药平台进行装药联线作业。
隧道光面爆破施工作业指导书
隧道光面爆破施工作业指导书一、光面爆破的技术要点光面爆破是周边眼同时起爆，各炮眼的冲击波向其四周作径向传播，相邻炮眼的冲击相遇，则产生应力波的叠加，并产生切向拉力，拉力的最大值发生在相邻炮眼中心连线上形成裂缝，随后，爆炸气的膨胀使裂缝进一步扩展，形成平整的爆裂面。
1.1爆破参数选定原则1.1.1周边眼间距E它是直接控制开挖轮廓面平整度的主要因素。
一般情况下E=（12~15）d，其中炮眼直径d=35~45mm。
对于节理发育、层理明显的围岩地段，周边眼间距可适当减小，也可在两炮眼之间增加一个不装药的导向空眼。
1.1.2最小抵抗线W（光面层厚度）W直接影响光面爆破效果和爆碴块度。
其取值在（13~22）d范围内，且W≥E。
1.1.3周边眼密集系数K取K=E/W=0.7~1.0。
1.1.4装药集中度q采用2号岩石炸药进行光面爆破时，若预留光爆层，q=0.15~0.20kg/m；若全断面一次爆破，则q=0.2~0.3kg/m。
如果采用其它炸药，则需进行换算，其换算系数C按下式求得：C=1/2（2#岩石炸药猛度/换算炸药猛度+2#岩石炸药炸力/换算炸药炸力）1.2周边眼装药结构1.2.1软岩周边眼装药结构一般采用两种形式：一种是较破碎围岩采用空气间隔装药，导爆索传爆。
导爆索作为炮眼装药时，按10g/m折算为2号岩石硝铵炸药。
另一种是较完整的软弱岩层采用小直径光爆炸药连续装药。
分别如下图所示：1.2.2硬岩周边眼装药结构硬岩一般采用导爆索间隔装药，装药结构如下图：炮泥导爆索药卷周边眼间隔装药结构（单位：cm）除周边眼、中空眼外，其余掏槽、底眼、掘进眼的装药结构均为连续装药，只是装药长度不同。
1.3掏槽形式掏槽眼的形式有三种：斜眼、直眼、直眼和斜眼的混合掏槽。
根据隧道断面大小及工程地质特点，结合现场的钻眼机械设备，一般采用的掏槽方式为斜眼掏槽方式。
二、光面爆破施工工艺光面爆破施工工艺流程见图2.1。
2.1 钻爆设计2.1.1爆破器材雷管采用1-30段非电毫秒雷管，隔段使用；炸药采用2号岩石硝铵炸药，规格为Ø32*200mm；当有水时换成乳化甘油炸药，周边眼使用导爆索引爆。
最新光面爆破、水压爆破作业指导书
光面爆破、水压爆破作业指导书光面爆破施工作业指导书1.适用范围适用于山西中南部铁路通道通道ZNTJ-21标铺子山隧道光面爆破施工。
2.作业准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
3.技术要求隧道开挖进出口段围岩较差，采用台阶法光面爆破开挖，洞身Ⅱ级围岩采用全断面光面爆破开挖，Ⅲ、Ⅳ级围岩采用台阶法开挖，Ⅴ级围岩采用三台阶法开挖。
对于软弱破碎不稳定基岩实施浅眼多循环、勤支护、早封闭的开挖原则，确保施工安全。
4.工艺流程（见下图）图1光面爆破施工工艺流程图5.施工要求5.1爆破设计原则爆破设计的原则是安全稳妥、施工便利、合理循环进尺、保持各工序相互配合、均衡施工。
5.2爆破参数的选定根据该隧道的地质情况和爆破机具与爆破材料采用非电毫秒雷管微差光面爆破。
设计参数的选定：周边眼距离E：E为45～50cm周边眼抵抗线W：W为50～65cm装药集中度q：q为0.08～0.12cm4、辅助眼间距60～75。
5、爆破炮眼布置图见下图：光面爆破炮眼布置图6、主要施工工艺(1)光面爆破施工工艺1）全断面开挖光面爆破1>拱部光爆周边采用小直径φ20×200mm的硝铵炸药进行不耦合装药，其它眼采用φ32×200mm的硝铵炸药。
2>掏槽方式：采取斜眼掏槽。
3>炮眼深度：除掏槽眼垂直深度4.5m外，其均垂直深度3.8m。
4>钻孔：①准备工作：测出轨面线和中线，凿岩台架就位，画出轮廓线。
②采用YT28风钻钻孔，钻眼孔径φ42mm。
③钻眼应符合下列要求：A、掏槽眼：深度、角度按设计施工，眼口间距误差和眼间距误差不大于5cm。
B、掘进眼：眼口排距、行距误差不大于6cm。
C、辅助眼：与周边眼的排距误差不大于5cm。
光面爆破施工作业指导书
马鹿箐隧道出口段负责3939.5m的隧道开挖。
除洞口段72m为Ⅳ级围岩外，其余均为Ⅲ级围岩。
正洞左侧30m设集通风、排水、超前地质预报、开辟工作面等功能的平行导坑一座。
总工期30个月。
隧道为创国优工程。
开挖采用挖掘装载机、有轨运输方式。
因此，爆破设计的好坏很大程度的影响着施工进度和工程质量。
爆破施工控制难点有：光面效果、弃碴粒径满足挖掘装载机出碴要求（不大于30cm）。
爆破设计的基本原理和特点：尽量减小对围岩的扰动，充分发挥围岩的自身承载力，采取多钻孔少装药的方法。
采取光面爆破，使围岩应力均匀分部，提高洞室稳定性，同时能较好控制超欠挖，减少补欠挖工作量及超挖回填混凝土量。
控制粒径，以便快速出碴。
施工工艺流程图《见钻爆施工工艺流程图》施工要点及操作方法：（1）、放线布眼施工测量采用全站仪配合激光指向仪准确绘出开挖面中线、开挖轮廓线、起拱线、隧底标高及边墙、水沟标高，根据掘进队伍实际情况，必要时绘出周边眼、辅助眼和掏槽眼的位置，并用红油漆标出炮眼位置，严格要求掘进队按炮眼布置钻孔，控制好钻孔方向和开挖边线。
每次放线时，对上次爆破效果检查一次，并即时将结果告知技术主管和爆破人员，技术人员对测量数据进行分析，修正爆破参数，以达到最佳爆破效果。
放线完毕，对值班人员进行详细的交底。
（2）、定位开眼钻孔台车就位后按炮眼布置图正确钻孔。
由专业钻孔工班熟练操作技工严格按照钻爆设计图进行钻孔作业，特别是周边眼和掏槽眼的位置、间距和数量，准确定位台车或风动凿岩机钻孔，周边眼在断面轮廓线上开孔，炮眼方向水平，不得相互交错。
钻爆施工工艺流程图钻眼技术要求：a、辅助眼均匀分布，方向垂直于工作面；b、周边眼眼底应均匀分部在掘进断面开挖轮廓线上，所有眼底在同一垂直面上；c、周边眼保持在0.03～0.05m外插角打眼；d、底眼保持5～10％下插斜率。
光爆钻孔时，统一指挥协调行动，实行定人、定位、定机、分区按顺序钻孔，避免相互干扰、碰撞、拥挤和窝工。
隧道爆破作业指导书
隧道爆破作业指导书一、引言隧道爆破作业是在地下隧道工程中进行的一项重要工作，通过爆破作业可以有效地推进隧道的开挖进度。
本指导书旨在提供详细的作业指导，确保隧道爆破作业的安全、高效进行。
二、作业准备1. 确定爆破方案：根据隧道的地质条件、设计要求和爆破技术，制定合理的爆破方案，包括起爆序列、装药量、装药位置等。
2. 安全防护措施：制定相应的安全措施，包括人员防护、防火防爆措施、通风设备等，确保作业过程中的安全。
3. 检查设备和工具：确保所使用的爆破设备和工具完好无损，符合安全要求。
4. 人员培训和组织：对参与爆破作业的人员进行培训，确保其了解作业流程和安全规范，并组织好作业人员的分工和协作。
三、作业流程1. 清理作业区域：清理隧道内的杂物和碎石，确保作业区域干净整洁。
2. 安装装药管线：根据爆破方案，在作业区域内安装装药管线，确保装药位置准确。
3. 装药：按照爆破方案和装药位置要求，将炸药和引信装入装药管线中，并进行固定和连接。
4. 接线：根据起爆序列，将装药管线与起爆线路连接，确保电路的连通性。
5. 检查和测试：对装药和接线进行检查和测试，确保装药和电路连接正确无误。
6. 撤离作业区域：在爆破作业前，及时撤离作业区域，确保人员安全。
7. 爆破操作：由专业人员按照安全规范进行爆破操作，确保安全可靠。
8. 检查爆破效果：在爆破完成后，对爆破效果进行检查，确保达到设计要求。
9. 清理作业区域：清理爆破产生的碎石和杂物，恢复作业区域的整洁。
四、应急措施1. 爆破作业过程中如发生意外情况，应立即停止作业，并按照应急预案进行处置。
2. 发生火灾时，应立即使用灭火器进行扑灭，如无法控制，应立即撤离作业区域，并通知消防部门。
3. 发生爆炸事故时，应立即撤离作业区域，并通知相关部门进行处理。
4. 在作业过程中如发现地质变化或其他异常情况，应立即停止作业，并通知相关部门进行评估和处理。
五、安全注意事项1. 严格遵守爆破作业的安全规范和操作规程，不得擅自更改爆破方案。
光面爆破施工作业指导书
施工作业指导书项目：光面爆破单位：中铁五局集团一公司十六队编制人：何平审核人：______________日期：2001年4月2日双江隧道光面爆破施工作业指导书一．目的及目标目的：确保我队施工的双江隧道在施工过程中，达到内实外美的要求特别制定本施工作业指导书。
目标：我队施工的双江隧道为模筑衬砌，对岩体开挖要求光面爆破的意义在于在设计范围内，最大的争取经济效益，现已基本完成。
光爆效果的好坏，直接影响我队形象。
所以，特提出以下目标：①在2001 年7月15日至2001年8月15日至少达到规范要求光面爆破的合格标准，主要考核指标为严格控制开挖掌子面的超欠挖情况，超欠挖不得大于开挖方量的5%，炮眼痕迹保存率不得低于75%，力争达到优良标准；②在2001年8月15日至2001年9月15日至少达到规范要求光面爆破的合格标准，主要考核指标为严格控制开挖掌子面的超欠挖情况，超欠挖不得大于开挖方量的4%，炮眼痕迹保存率不得低于80%，力争达到优良标准；③在2001年9月15日至工程任务完工，至少达到规范要求光面爆破的合格标准，主要考核指标为严格控制开挖掌子面的超欠挖情况，超欠挖不得大于开挖方量的4%，炮眼痕迹保存率不得低于80%，力争达到优良标准。
二．进行光面爆破对施工人员的要求a.技术人员：1>开挖前，对开挖断面进行准确、详细的技术交底，主要表现在对开挖轮廓线的测量，并做好原始记录。
2>针对开挖过程中出现的经验及教训进行总结和分析，并提出光面爆破的改进意见和建议，并做好记录。
3>开挖后，对已开挖部分进行光面爆破的考核与评定，并依据实际情况详尽记录，以便做出正确的总结。
b 、司钻手：1>司钻手应严格按照技术上所画开挖轮廓线及技术交底进行掌子面的钻眼开挖，并随时对技术上提出合理的施工建议与意见，加强与技术人员的交流与沟通。
2>光爆掘进的速度、质量取决于钻孔的快慢与好坏。
因此，对作业中的司钻手提出七快、四勤、四不钻的要求。
光面爆破作业指导书
光面爆破作业指导书一、工艺原理炸药爆炸时，对岩体产生了两种效应：一是药卷爆炸瞬时高温高压气体形成的冲击波效应；二是爆炸气体膨胀做功所起的作用。
光面爆破是周边眼同时起爆，各炮眼的冲击波向其周围作径向传播，相邻炮眼的冲击相遇，则产生切向拉力，拉力的最大值发生在相邻炮眼中心连接线的中点上，当岩体的极限抗拉强度小于此拉力时，岩体便被拉裂，在炮眼中心连线上形成裂缝，随后，爆炸空气的膨胀进一步扩展，形成平整的爆破面。
光面爆破是通过选择爆破参数和合理的施工方法，达到爆破后壁面平整规则，轮廓线符合设计要求，同时减少对围岩扰动，保持围岩稳定的一种控制爆破技术。
二、工艺流程1.光面爆破工艺流程(见下圈)光面爆破工艺流程2.光面爆破工艺(1)爆破设计爆破设计的目的在于避免超欠挖和达到预期的循环进尺，并尽可能节省工料消耗。
爆破设计的内容包括炮眼(掏槽眼、辅助眼、周边眼)的布臵、数目、深度和角度，爆破器材、装药量和装药结构，起爆方法和爆破顺序，钻眼机具和钻眼要求等。
(2)放样布眼周边眼应沿隧道开挖轮廓线布臵，保证开挖断面符合设计要求。
辅助炮眼交错均匀布臵在周边眼与掏槽眼之间，力求爆破出的石块块度适合装碴的需要。
钻眼前，测量人员用红铅油准确地绘出开挖断面的中线和轮廓线，标出炮眼位臵，其误差不得超过5cm，并交付隧道队技术负责人。
(3)定位开眼按炮眼布臵正确钻孔，掏槽眼和周边眼的钻孔精度要高，开眼误差控制在3cm和5cm以内。
(4)钻眼司钻工要熟悉炮眼布臵，要能熟练地操纵凿岩机械，特别是钻周边眼，一定要由有较丰富经验的老钻工司钻，以确保周边眼准确的外插角，尽可能使两茬炮交界处台阶小于15cm。
同时，应根据眼口的位臵、岩石的凹凸程度调整炮眼深度，以保证炮眼底在同一平面上。
周边眼与辅助眼的眼底在同一垂直面上，掏槽眼应加深10cm。
炮眼的深度和角度应符合设计要求。
掏槽眼眼口问距误差和眼底间距误差不得大于5cm；辅助眼眼口摊距、行距误差均不得大于lOcm：周边眼眼口位臵误差不得大于5cm，眼底不得超出开挖断面轮廓线15cm。
光面爆破
硬岩隧道光面爆破作业指导书1 适用范围本作业指导书适用于Ⅱ、Ⅲ、Ⅳ级围岩隧道光面爆破。
2 作业准备2.1光面爆破分类光面爆破可以分为三大类型：(1)轮廓线钻眼法它是沿设计的隧道开挖轮廓线钻凿紧密相邻的炮眼，这些炮眼内不装炸药，然后视其离自由面的远近再钻一至若干排炮眼并装炸药爆破。
由于密集且相邻的炮眼存在，隔开了其它炮眼爆炸时爆炸应力波和裂缝的传递与扩展，使岩体沿弱面切开，形成平整的岩壁保护岩体稳定。
目前在隧道内使用较少，仅在不够稳定的岩层（如软弱岩层、断层带等）中及城市地下隧道、地铁为减轻地震动时，反部分采用。
应用该种技术能获得较好的光面爆破效果，但钻眼工作量大，钻眼费用高。
(2)预裂爆破法预裂爆破则是周边眼最先起爆，线装药密度适当地比光面爆破大一些，周边眼间距则适当地小一些。
这种方法是在开挖轮廓线上钻凿相互平行较密集的炮眼，装炸药并使之先于其它爆破眼起爆，当轮廓线上的炮眼间距、数量、装药结构合适时，爆破后各炮眼间将形成相互贯通的裂隙，与原岩分割开来。
此后再爆破其它炮眼，由于轮廓线上裂缝已形成，所以其它炮眼爆破时不会引起围岩岩体破坏，而构成光滑的平整壁面。
预裂爆破可以起到较好的隔振作用，一般适用于岩体较为完整的硬岩、中硬岩中深眼及深眼爆破。
(3)光面爆破法它与预裂爆破法恰好相反，轮廓线上的炮眼（周边眼）是在其它炮眼爆破后最后起爆，是软岩、中硬岩隧道浅眼爆破施工中广泛应用的方法。
与预裂爆破法比较，周边轮廓线上炮眼数较少。
根据断面不同，施工方法可分为光面层光面爆破法和全断面一次爆破光面爆破法。
传统的爆破法相比，光面爆破最显著的优点是能有效地控制周边眼炸药的爆破作用，从而减少对围岩的扰动，保持围岩的稳定，确保施工安全，同时，又能减少超、欠挖，提高施工质量和进度2.2机具设备2.3劳动组织一般情况下，根据现工作内容，需配备2组钻孔爆破及出碴班组，担负钻孔、装药爆破、通风排烟、洞内排水、装碴作业等。
3 技术要求隧道开挖应根据工程地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆炸材料等进行钻爆设计，钻爆设计应根据爆破效果调整爆破参数。
光面爆破作业指导书
光面爆破作业指导书沪昆客专贵州段CKGZTJ-9标段隧道工程编号：光面爆破施工作业指导书单位：编制：审核：批准：11月15日发布 11月16日实施光面爆破施工作业指导书1．适用范围适用于沪昆客专贵州段CKGZTJ-9标段隧道光面爆破施工。
2．作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活，办公设施，满足主要管理、技术人员进场生活、办公需要。
施工现场的平整，水、风、电的设置。
其它辅助措施的准备。
施工测量与放样。
3．技术要求3.1围岩级别核实根据掌子面超前地质预测预报，核实地质情况，判断围岩级别，确定开挖方式。
3.2钻爆要求根据地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破器材等结合爆破振动要求进行钻爆设计，施工中应根据爆破效果不断调整爆破参数。
3.3爆破器材根据地质、水文条件和炮眼选择适当的炸药品种和型号；根据钻爆设计所选用雷管的段位数。
4．爆破设计光面爆破主要参数：最小抵抗线、炮眼密集系数、不耦合系数、线装药密度、眼距和起爆时差、起爆顺序。
光面爆破参数表4.1最小抵抗线与炮眼密集系数光爆层厚度为周边眼（光爆眼）的最小抵抗线，光爆层厚度W与周边眼的间距α有密切关系，可用两者比值（周边眼密集系数）K=α/W，周边眼密集系数过大，爆破后可能在光爆眼间留下岩埂，造成欠挖，达不到光面爆破效果，反之则可能出现超挖。
一般情况下周边眼密集系数小于1，可使反射拉伸波从最小抵抗线方向折回之前造成贯穿裂缝，隔断反射拉伸波向围岩传播的可能，减少围岩破坏。
光爆层厚度与隧道断面大小有关，大断面隧道拱顶垮度大，光爆眼所受到的夹制作用小，岩体比较容易崩落，光爆层厚度可适当放大一些；小断面光爆眼受到的夹制作用大，其厚度宜小一些。
光面爆破施工作业指导书
8、加工起爆药包和起爆药卷应在爆破作业邻近的安全地点进行，加工数量不应超过当班爆破作业需用量。加工药包时，应用木质或竹质锥子，在炸药卷中心扎一个雷管大小的孔，孔深应能将雷管全部插入，不得露出药卷。雷管插入药卷后，应用细绳固紧。加工起爆药柱时，必须将雷管放在药柱的预留孔内，禁止露在药柱别处。
第四章安全设计及安全措施
一、安全运算：
1、振动安全运算：
安全距离：R=(K/v)1/aQ1/3其中k取200，a取1.6，v取15。
则：R=23.5
运算震速：v=K(Q1/3/R)a其中k取200，a取1.6，R取30
则：V=10.1，小于15。
减震措施：
1，使同排起爆炮间时刻差小于排间炮延期时刻。
3、每个台上不得存放超过100发雷管，且应放在带盖的木盒里面，操作者手中只准拿一发雷管。
4、应使用快刀切取导火索或导爆管。每盘导火索和每盘导爆管的两端应先切掉5cm。切取导火索和导爆管时每根导火索的一头应切成垂直面。每根导爆管的两端都应切成垂直面，一端封口。切割导火索或导爆管时工作台上禁止堆放雷管。切割前应认真检查导或索和导爆管的质量，凡有过粗、过细、破皮和其它缺陷的部分，均应切除。
光面爆破时，炮眼的位置、角度、装药量等是阻碍光爆成效好坏的关键，应认真按爆破设计进行布眼、钻眼。并对钻爆操作人员进行岗前培训，强化进程治理，确保光爆成效良好。
装药采纳人工进行。周边眼按爆破设计方案，采纳间隔装药法装药，药卷与药卷之间用木棍进行间隔。其它炮眼按设计的装药量，进行耦合连续装药结构。
爆破后，排烟完毕，指派专人检查爆破成效。如爆破进尺、轮廓线超欠挖、炮痕储存率、爆方石块大小、抛距等情形。进行综合分析、成效欠佳时，逐步修正爆破设计，以达到中意的钻爆成效。
