手工焊接工艺培训教程

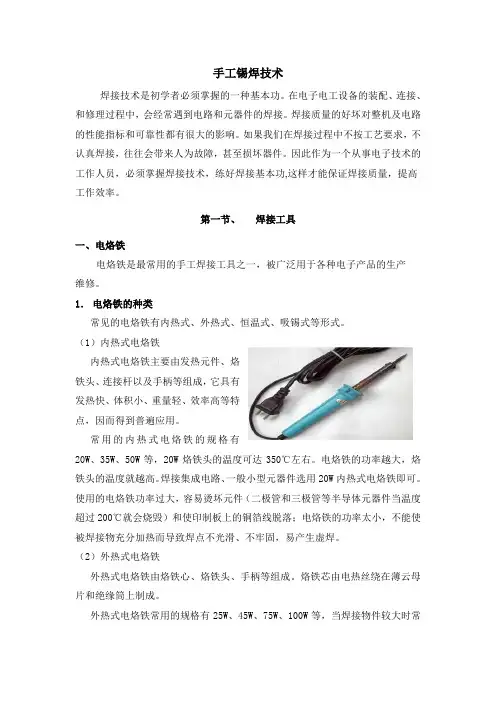

手工锡焊技术
手工锡焊技术焊接技术是初学者必须掌握的一种基本功。
在电子电工设备的装配、连接、和修理过程中，会经常遇到电路和元器件的焊接。
焊接质量的好坏对整机及电路的性能指标和可靠性都有很大的影响。
如果我们在焊接过程中不按工艺要求，不认真焊接，往往会带来人为故障，甚至损坏器件。
因此作为一个从事电子技术的工作人员，必须掌握焊接技术，练好焊接基本功,这样才能保证焊接质量，提高工作效率。
第一节、焊接工具一、电烙铁电烙铁是最常用的手工焊接工具之一，被广泛用于各种电子产品的生产维修。
1．电烙铁的种类常见的电烙铁有内热式、外热式、恒温式、吸锡式等形式。
（1）内热式电烙铁内热式电烙铁主要由发热元件、烙铁头、连接杆以及手柄等组成，它具有发热快、体积小、重量轻、效率高等特点，因而得到普遍应用。
常用的内热式电烙铁的规格有20W、35W、50W等，20W烙铁头的温度可达350℃左右。
电烙铁的功率越大，烙铁头的温度就越高。
焊接集成电路、一般小型元器件选用20W内热式电烙铁即可。
使用的电烙铁功率过大，容易烫坏元件（二极管和三极管等半导体元器件当温度超过200℃就会烧毁）和使印制板上的铜箔线脱落；电烙铁的功率太小，不能使被焊接物充分加热而导致焊点不光滑、不牢固，易产生虚焊。
（2）外热式电烙铁外热式电烙铁由烙铁心、烙铁头、手柄等组成。
烙铁芯由电热丝绕在薄云母片和绝缘筒上制成。
外热式电烙铁常用的规格有25W、45W、75W、100W等，当焊接物件较大时常使用外热式电烙铁。
它的烙铁头可以被加工成各种形状以适应不同焊接面的需要。
（3）恒温电烙铁恒温电烙铁是用电烙铁内部的磁控开关来控制烙铁的加热电路，使烙铁头保持恒温。
磁控开关的软磁铁被加热到一定的温度时，便失去磁性，使触点断开，切断电源。
恒温烙铁也有用热敏元件来测温以控制加热电路使烙铁头保持恒温的。
（4）吸锡电烙铁吸锡电烙铁是拆除焊件的专用工具，可将焊接点上的焊锡吸除，使元件的引脚与焊盘分离。
操作时，先将烙铁加热，再将烙铁头放到焊点上，待熔化焊接点上的焊锡后，按动吸锡开关，即可将焊点上的焊锡吸掉，有时这个步骤要进行几次才行。
手工焊接(补焊)工艺指引
星原电子有限公司目录1、手工焊接（补焊）工艺指引A、概念B、电烙铁的使用要求C、焊锡丝使用要求D、焊接步骤E、手工焊接（补焊）工艺要求2、电烙铁使用注意事项手工焊接（补焊）工艺指引第一部分：手工焊接（补焊）工艺指引一、概念焊接：用焊锡做媒体，通过加热使两种（或以上）金属接合达到导电目的补焊：对设备自动焊接后的不合格焊点进行修补使其转变为合格焊点二、电烙铁使用要求1、确定烙铁温度●对于贴片元件与细脚元件之焊点，烙铁嘴温度控制在350℃～380℃●对于散热较快的粗脚元件及加锡较多的焊点（如散热片固定脚、单插片、双插片、压缩机继电器脚等），烙铁温度控制在380℃～420℃之间。
2、烙铁头必须在湿润的海绵上擦拭干净，将烙铁嘴上的氧化物或污物去除后方可焊接。
3、休息或暂时不用焊接时需在烙铁嘴上加焊锡保护铬铁嘴。
4、用于擦拭烙铁嘴的海绵应保持湿润，员工操作时应带好静电带。
烙铁要保持良好接地。
5、新烙铁头要先加锡保护后再使用6、工作区域应保持清洁，不能将碎锡敲击于工作台面上7、烙铁拿握姿势,类似握笔写字状。
正确姿势不正确姿势不正确姿势8、烙铁头的选用，只有那些非常密集细小的焊点（如贴片元件密集的线路板）才选用尖嘴烙铁头，我司大部分线路板补焊尤其是粗脚元件补焊（含手工焊贴片IC）应该用扁平嘴烙铁头。
三、锡丝的使用要求2、焊锡丝端头距手拿处2～3英寸，不要短于1英寸。
拿过焊锡丝的手进食前必须要洗手。
3、焊锡丝的选用●贴片元件及细脚元件这类小焊点用Φ1.0以下的焊锡丝●大锡点及加锡多的焊点选用Φ1.2以上的焊锡丝四、焊接步骤擦干净烙铁嘴被焊接处加热加焊锡丝移开焊锡丝移走烙铁1 2 3 45对于一般的线路板补焊，可以简化为三步：把烙铁嘴擦干净（准备焊接）加热焊接处与送锡丝移开锡丝与烙铁五、手工焊接（补焊）工艺要求a)选择合适的烙铁及烙铁嘴，保证烙铁接地良好防止静电击伤(坏)元器件。
b)确认合适的烙铁温度，避免烙铁过热，防止损坏对温度冲击能力弱或较敏感的电子元器件。
手工焊接工艺培训教程
穿戴耐高温和防火的手套，以防止手部被 高温金属烫伤或被飞溅物击伤。
焊接工人的防护服
焊接工人的安全鞋
穿着阻燃和防烫的防护服，以保护身体免 受高温金属和火星的伤害。
选择具有防滑、防砸、耐高温和防火功能 的鞋子，以确保工人的足部安全。
环保措施与废弃物处理
废弃物分类处理
将焊接废弃物进行分类，可回收利用的废 弃物进行回收处理，不可回收利用的废弃
掌握正确的焊接姿势和技 巧，如焊点的定位、焊丝 的送入角度等，以提高焊 接质量和效率。
完成焊接后，对焊点进行 检查，确保无虚焊、气孔 等缺陷，并对不合格的焊 点进行修复。
案例分析：常见焊接问题解决方案
虚整焊接温度和时间，确保焊点与被焊物紧密 接触。
焊锡丝
用于焊接，应选择直径适中、 柔软度好的焊锡丝。
03
焊接操作技巧
焊接前的准备
工具和材料准备
准备好电烙铁、焊锡、助 焊剂、钢丝刷、镊子、螺 丝刀等工具，以及待焊接 的元件和电路板。
电路板清洁
使用钢丝刷清除电路板上 的氧化层和杂质，确保焊 接表面干净。
元件检查与处理
检查元件是否完好，如有 损坏应更换；确保元件引 脚清洁，必要时进行镀锡 处理。
储罐、管道、反应 器等需要焊接工艺。
02
手工焊接工具与材料
电烙铁的种类与选择
01
02
03
直热式电烙铁
发热元件在烙铁头内，热 量损失较小，但更换烙铁 头较麻烦。适合于一般焊 接。
恒温电烙铁
能在一定温度范围内自动 调节温度，并保持温度稳 定。适合于精密焊接和集 成电路焊接。
吸锡电烙铁
烙铁头空腔内有吸锡装置， 便于拆卸集成电路等元器 件。
保持焊接环境
手工电弧焊——平敷焊
4:焊接设备 （1）BX1—300型弧焊变压器
（2）焊接工具及防护用品 1）:电焊钳 如图
2）:焊接电缆线
3）:面 罩
其他辅助工具 敲渣锤、錾子、锉刀、钢丝刷、焊条烘干箱、焊条保温桶等。
4）：焊缝检测尺
二：焊接工艺参数 1 、焊条直径
2 、焊接电流
1）工件厚度 工件厚度大选焊条直径大，反之选直径小的 焊条。 2）焊缝空间位置 平焊选比其他稍大直径焊条，仰、横焊 焊条直径小，不大于4mm，立焊不超过5mm. 3）焊接层次 第一层焊采用小直径焊条，不超过直径３.２ mm.其他焊层比打底稍大。
.引不燃电弧的原因:
未送电。
电缆线折断，没形成焊接回路。
ቤተ መጻሕፍቲ ባይዱ
焊条没有夹持好。
焊条与焊件接触时间太短。
.粘条的原因及防止:
初学引弧时，焊条与焊件接触后，提起的时间要恰当，焊条提起太慢，焊条端部熔化，就会
与焊件粘在一起，不易脱开，称为粘条。
发生粘条现象，应迅速断开，时间太长，易烧坏焊机。断开方法是握着焊钳，左右摇摆几下，
焊条沿焊接方向移动，目的是控制焊道成形。若焊条移动速度太慢，则焊道会过高、过宽、 外形不整齐。焊接薄板时甚至会发生烧穿等缺陷。若焊条移时太快。则焊条和焊件熔化不均， 造成焊道较窄，甚至发生未焊透等缺陷。焊条沿焊接方向移动速度，由焊接电流、焊条直径 及接头的型式来决定。
焊条的横向摆动，是为了对焊件输入足够的热量、排渣、排气等，并获得一定宽度的焊缝或 焊道。其摆动范围根据焊件厚度、坡口形式、焊道层次和焊条直径来决定。
1）焊条直径 薄焊件-细焊条-小电流 反之，大电流。经验公式I=Kd。 2）焊接位置 平焊-较大电流，横、立、 仰焊电流比平焊位置小10﹪～20﹪，角焊电流比平焊稍大。 3）焊接层次 打底、单面焊双面成形电流小，填充焊道电流 较大，盖面焊道电流稍小。 另外，碱性焊条比酸性焊条电流小10﹪，不锈钢焊条比碳钢 焊条电流小20﹪。
焊工培训基础教材
焊条直径（mm）
≤4
不超过焊件厚度
4-12 的工艺
2.焊接电源的选择 焊接电源应根据焊条药皮类型、工作状况和条件来选择。采用E43系列焊条施焊时，焊接电源采用交流或直流焊机均可；焊接普低钢时，应选用E50西了焊条，由于这种焊条属低氢型碱性焊条，按其特性应选择直流焊机做电源，其接线法应为反接。 以直流弧焊机做电源时，由于电弧的阴极区和阳极区的温度不同，金属的熔化速度和熔池的熔深也不同。是由焊机的正负两极的联接方法决定的。直流焊机的正极接在被焊工件上，负极接在焊条上，这种接法叫做正接法；直流焊机的正极接在焊条上，负极接在被焊工件上，这种接线法叫做反接法。 选用何种极性接法，主要根据焊条的性质和焊件所需的热量确定。 由于阳极区的温度高于阴极区，当焊接厚工件时，采用正接法即可获得较大的熔深。如果被焊工件所需热量较少，为避免裂纹、被烧穿等缺陷产生（如焊铸铁、薄焊件、有色金属等），就可采用反接法。 鉴别极性的办法是：如果电弧燃烧不稳定、飞溅大、声音暴躁，这就是正接法出现的现象；如果无上述现象即为反接法。
焊接工艺
坡口形式： 1.对接接头。一般有卷边型、不开坡口型、单边V型、V型、单边U型、U型、K型、X型、双面U型几种。 1 2 3 4 (a) 5 6 7 8 (b) 1 3 (c)
三、焊接电缆 焊接电缆是为传导电流用的导线，共有两根，分别由焊机的二次侧引出，一根接至电焊把钳上（俗称把线），一根接至被焊工件上（俗称地线）。 四、电焊把钳 电焊把钳俗称焊把，是用来夹持电焊条和传导电流用的一种必备的焊接工具。常用的为G-352型电焊把钳，其最大安全电流为300A，适用于直径为25mm电焊条的焊接。
焊接工艺
手工电弧焊的工艺 焊接规范的选择: 电弧焊的焊接规范一般是指：焊条直径、焊接电流、电弧电压（即弧长）、施焊速度和焊接层次等五个方面。由于被焊工件的材质、结构的形状和尺寸、承载的条件以及焊接空间位置的不同，焊接规范的选择也不相同。
焊工培训教学大纲(初级)
焊工培训教学大纲(初级)2、手工电弧焊平焊的基本概念和特点。
3、手工电弧焊平焊的操作步骤和技巧。
4、手工电弧焊平焊的常见问题及解决方法。
5、手工电弧焊平焊的质量要求和检验方法。
四）、手工电弧焊角焊和对接焊教学要求：1、掌握手工电弧焊角焊和对接焊的操作技巧。
2、了解手工电弧焊角焊和对接焊的特点和应用范围。
3、能正确选用手工电弧焊焊条直径和焊接电流。
教学内容1、手工电弧焊角焊和对接焊的基本概念和特点。
2、手工电弧焊角焊和对接焊的操作步骤和技巧。
3、手工电弧焊角焊和对接焊的常见问题及解决方法。
4、手工电弧焊角焊和对接焊的质量要求和检验方法。
五）、焊接材料和焊接缺陷教学要求：1、了解常用焊接材料的种类和性能。
2、掌握焊接缺陷的种类和形成原因。
3、能正确识别和处理焊接缺陷。
教学内容1、焊接材料的种类和性能。
2、焊接缺陷的种类和形成原因。
3、焊接缺陷的识别和处理方法。
4、焊接缺陷的预防措施和质量控制方法。
六）、焊接工艺和焊接质量控制教学要求：1、了解焊接工艺的基本概念和分类。
2、掌握焊接工艺参数的选择和调整方法。
3、能正确识别和处理焊接缺陷。
教学内容1、焊接工艺的基本概念和分类。
2、焊接工艺参数的选择和调整方法。
3、焊接质量控制的方法和要求。
2.1 手工电弧焊焊接电源2.2 常用弧焊设备回路接线方法四、理论环节一）、手工电弧焊平对接焊教学要求：1、能正确选择手工电弧焊焊接工艺参数。
2、掌握手工电弧焊运条方法。
3、能正确分析手工电弧焊常见缺陷产生原因及防止方法。
教学内容：1、手工电弧焊焊接应力及变形。
2、手工电弧焊工艺。
3、手工电弧焊焊接检验。
4、不开坡口焊件平对接焊。
5、手工电弧焊薄板件平对接焊。
二）、手工电弧焊平角焊教学要求：1、掌握手工电弧焊单层焊和多层平角焊工艺参数的选择方法。
2、掌握手工电弧焊运条方法。
教学内容：1、手工电弧焊单层平角焊操作。
2、手工电弧焊多层平角焊操作。
3、手工电弧焊多层多道平角焊操作。
手工焊接工艺培训教材
手工焊接的定义
手工焊接工艺流程 手工焊接的操作方法 元器件引脚成型
2.5
6 2.6 2.7
手工焊接具体要求
元器件焊接示例 附：电烙铁使用概述
2.手工焊接工艺
2.1 手工焊接的定义：
手工焊接是利用电烙铁实现金属之间牢固连接的一项工艺技术。
2.手工焊接工艺
2.2 手工焊接工艺流程：
锡焊必须是将焊料、焊件同时达到最佳焊接温度，然后不同金属表面相互浸润、扩散， 最后形成多组织的结合层。
2.手工焊接工艺
2.3.3 焊锡丝选用：根据焊接件焊点的大小选用焊锡丝，一般焊点小于Ф2.0mm时用0.8mm焊锡丝，
焊点大于等于Ф2.0mm时使用1.2mm以上的焊锡丝，以焊锡容易充分融化，且
呈现流动性为宜。
2.3.4 电烙铁的握法：一般是右手持电烙铁，左手拿焊锡丝进行焊接，如操作人员为左撇子，可以使用左手持电
C 加焊料：当烙铁加热到设置温度后，即可在烙铁头和连接点的结合部位或烙铁头对称的一侧，加上
焊料，焊料用量应看被焊件与焊盘的大小，焊锡盖住焊盘后焊锡高于焊盘直径的1/3即可。
D 固化：焊接时间结束后，焊料和烙铁头都已撤离，焊点应自然冷却固化，不能用嘴吹或其他强制冷
却的方法，更不能抖动，以免影响焊点的形成。
对人体有害的一种重金属，因此操作时应该戴手套或在操作后洗手，避免食入 铅尘。
连续焊接时
断续焊接时
2.3.6 焊接的基本步骤：手工焊接基本采用五步操作法，准备、加热、加焊料、撤焊料、撤电烙铁，
根据实际工作情况，要求可以同时撤焊料和电烙铁，简化步骤，五步操作法示 意图如下：
2.手工焊接工艺
准备
加热
加焊料
B、足够的机械强度：要想增加机械强度，就要有足够的连 接面积。如果足虚焊点，焊料仅仅堆在焊盘上，自然就谈 不上具有机械强度了。
焊接实训教案(手工电弧焊)1
焊接实训教案一、说明1、课程的性质和内容主要内容包括：常用焊接方法、常用金属材料的焊接。
2、课程的任务和要求本课程的任务是使学生掌握中级电焊工应具备的专业理论知识与操作技能、技巧。
通过本课程的学习，应达到如下要求：基本知识要求（1）焊接生产工艺过程、特点和应用；（2）手工电弧焊的设备分类、结构及组成，安全操作方法；（3）焊条的组成、作用、规格及牌号表示方法；（4）手工电弧焊的工艺参数对焊缝质量的影响：（5）常用焊接接头形式、坡口作用种类、不同空间位置的焊接特点；（6）常见焊接缺陷产生原因及防止方法；（7）气焊、气割设备的组成和作用，气焊火焰的种类和应用。
焊丝和焊剂的作用，气割过程的实质，切割条件；基本技能要求（1）了解常用焊接质量的检验方法及适用范围。
（2）掌握低碳钢结构件平焊、基本操作技能。
（3）掌握气割基本操作要领及方法。
二、教学要求、内容及建议教学要求1、掌握焊（割）安全操作规程。
2、掌握焊接接头形式、焊缝符号的标注、焊接工艺参数的选择、电源极性及应用，并理解线能量。
3、掌握焊芯和药皮的类型，药皮的作用和焊条的分类。
4、理解焊接应力与变形产生的原理，掌握预防措施及矫正变形的方法。
5、了解焊接检验的分类及常见的检验方法。
6、掌握低碳钢板件对接焊的基本操作技能。
7、掌握气割设备及工具的使用方法，掌握火焰的点燃、调节、熄灭方法及造成回火的原因。
8、掌握气割安全操作技术9、了解减压器、射吸式焊割炬的结构、型号和工作原理，并能够正确选用割炬和割嘴。
掌握氧乙炔切割基本操作技能。
教学内容课题一、安全教育1、焊接安全的重要性。
2、焊（割）安全操作规程。
3、焊接实训场地的安全要求。
课题二、模拟练习1、焊钳的正确使用。
2、焊接的基本动作、姿势和运条方法。
3、手弧焊操作准备知识。
课题三、平敷焊1、焊接电弧的概念。
2、引弧。
3、焊接接头的形式和焊缝的形式4、平敷焊技能训练。
课题四、平对接焊1、焊接工艺参数。
2、平对接技能训练。
手工电弧焊操作流程
综合维修车间培训教材（一）手工电弧焊操作教程综合维修车间二〇一六年一月手工电弧焊操作流程电弧焊是熔化焊中最基本的焊接方法，它也是在各种焊接方法中应用最普遍的焊接方法，其中最简单最常见的是用手工操作电焊条进行焊接的电弧焊，称为手工电弧焊，简称手弧焊。
手弧焊的设备简单，操作方便灵活，适应性强。
它适用于厚度2mm以上的各种金属材料和各种形状结构的焊接，尤其适于结构形状复杂、焊缝短或弯曲的焊件和各种不同空间位置的焊缝焊接。
手弧焊的主要缺点是焊接质量不够稳定，生产效率较低，对操作者的技术水平要求较高。
手弧焊的焊接过程：首先将电焊机的输出端两极分别与焊件和焊钳连接，如图5-4所示。
再用焊钳夹持电焊条。
焊接时在焊条与焊件之间引出电弧，高温电弧将焊条端头与焊件局部熔化而形成熔池。
然后，熔池迅速冷却、凝固形成焊缝，使分离的两块焊件牢固地连接成一整体。
焊条的药皮熔化后形成熔渣覆盖在熔池上，熔渣冷却后形成渣壳对焊缝起保护作用上。
最后将渣壳清除掉，接头的焊接工作就此完成。
图5-4 手工电弧焊示意图手弧焊设备手弧焊的主要设备是弧焊机，俗称为电焊机或焊机。
电焊机是焊接电弧的电源。
现介绍国内广泛使用的弧焊机，如图5-5所示。
1、BX3—300型交流弧焊机图5-5交流弧焊机2、直流弧焊机直流弧焊机供给焊接用直流电的电源设备，如图5-6所示。
其输出端有固定的正负之分。
由于电流方向不随时间的变化而变化，因此电弧燃烧稳定，运行使用可靠，有利于掌握和提高焊接质量。
使用直流弧焊机时，其输出端有固定的极性，即有确定的正极和负极，因此焊接导线的连接有两种接法，如图5-7所示。
1)正接法焊件接直流弧焊机的正极，电焊条接负极；2)反接法焊件接直流弧焊机的负极，电焊条接正极。
导线的连接方式不同，其焊接的效果会有差别，在生产中可根据焊条的性质或焊件所需热量情况来选用不同的接法。
在使用酸性焊条时：焊接较厚的钢板采用正接法，因局部加热熔化所需的热量比较多，而电弧阳极区的温度高于阴极区的温度，可加快母材的熔化，以增加熔深，保证焊缝根部熔透；焊接较薄的钢板或对铸铁、高碳钢及有色合金等材料的焊接，则采用反接法，因不需要强烈的加热，以防烧穿薄钢板。
手工焊接工艺培训手册
⼿⼯焊接⼯艺培训⼿册培训教材⼿⼯焊接⼯艺⽬录（1）焊锡特点焊锡作为⼀种⽤于焊接电路元件的材料，有着相对较低的熔点。
⼤约200摄⽒度它即可熔化。
熔化的焊锡容易打湿构成电极的原材料，⽐如⽤于印刷电路板上的铜。
焊锡，快速流过⾦属之间的空隙，⽐如印刷电路板和元件之间巨⼤的电极差，冷却后就变的相当坚固，将⾦属牢固地连接起来。
⼀种⽤来连接⾦属的合⾦叫做铜锌合⾦。
铜锌合⾦可以分为两类：在450摄⽒度以下熔化的叫软焊锡，在450摄⽒度以上熔化的叫硬焊锡。
通常所⽤的焊锡归为软焊锡。
（2）焊接⽬的焊接必须达到以下⽬标：1）电路连接将两块⾦属焊连起来以便电流可以通过。
2）机械连接将两块⾦属焊连起来以确保其安全稳固。
3）有效密封焊接⼀块⾦属以防⽌⽔、空⽓和油泄露以及防⽌他们渗⼊⾦属内部。
4）防⽌腐蚀焊接覆盖了⾦属表⾯从⽽防⽌他们氧化（或者被侵蚀）。
(1) 锡-铅易熔焊锡焊接中最常⽤的焊锡是由锡或铅构成的，或者由⼆者混合⽽成。
锡-铅焊锡中由63%的锡和37%的铅混合⽽成的被称做锡-铅易熔焊锡有着所有此类焊锡中最底的熔点183摄⽒度。
锡-铅易熔焊锡在相同的温度条件下会在固态和液态状况之间相互转化。
即：所有的固态锡-铅易熔焊锡在被加热到183摄⽒度时均会转变为液态。
相反地，当温度低于183摄⽒度时它⼜会变回固态。
与其他锡-铅焊锡不同，锡-铅易熔焊锡不存在半熔化期，固体和液体的状态是同时存在的。
固态液态加热⾄183摄⽒度易熔焊锡（63%锡，37%铅）固态半熔化状态液态加热⾄183摄⽒度加热⾄220摄⽒度普通焊锡（55%锡，45%铅）铅锡合⾦状态图Liquidus 液相线Liquid 液态Solid 固态Half melted 半熔化Solidus 固相线Eutectic crystal point 易熔结晶点Sn 锡Pb 铅焊接中⽤到了多种类别及形状的焊锡，焊接中所⽤到的具体类别或形状的焊锡取决于实际采⽤的焊接⽅式。
1）焊条和焊线焊锡在熔解后被筑成狭长的形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（a）反握法
（b） 正握法
（c）握笔法 手工焊接工艺培训教程
（２）焊锡的基本拿法
焊锡丝一般有两种拿法。 焊接时，一般左手拿焊锡，右手拿电烙铁。 图（a）所示的拿法是进行连续焊接时采用的拿法， 这种拿法可以连续向前送焊锡丝。 图（b）所示的拿法在只焊接几个焊点或断续焊接时 适用，不适合连续焊接。
（a）连续焊接时
要放在烙铁上面
30o
确认焊锡量后按正确
的角度正确方向取回
锡丝
30o
要注意取回烙铁的速度 和方向 必须确认焊锡扩散状态
手工焊锡3步骤法
准备
45o
放烙铁头
放锡丝
（同时） 30o
45o
取回锡丝 取回烙铁头 （同时）
30o
手工焊接工艺培训教程
2.手工焊锡的 5 个知识点
1. 加热的方法: 最适合的温度加热（根据焊接的器件） 烙铁头接触的方法(同时，大面积)
（4）使用合金烙铁头（长寿烙铁），切忌用挫刀修整。 （5）操作者头部与烙铁头之间应保持30cm以上的距离，以
避免过多的有害气体(铅，助焊剂加热挥发出的化学物质) 被人体吸入。
手工焊接工艺培训教程
4、电烙铁的使用温度
选择烙铁的功率和类型，一般是根据焊件 大小与性质而定。
手工焊接工艺培训教程
5、电烙铁的接触及加热方法
手工焊接工艺培训教程
助焊剂的作用
（1）清除焊接金属表面的氧化物.-------清除 污物
（2） 在焊接物表面形成液态的保护膜﹐隔离 高温时四周的空气﹐防止金属面的再氧化 ﹒------防止氧化
（3） 降低焊锡表面张力，增加流动性.------增加焊锡流动性
（4） 焊接的瞬间可以让熔融状的焊锡取代， 顺利完成焊接﹒-----快速焊接
（2）使用电烙铁过程中，烙铁线不要被烫破，应随时检查 电烙铁的插头、电线，发现破损老化应及时更换。
（3）使用电烙铁的过程中，一定要轻拿轻放，不能用电烙 铁敲击被焊工件；烙铁头上多余的焊锡不要随便乱甩。 不焊接时，要将烙铁放到烙铁架上，以免灼热的烙铁烫伤 自己或他人、它物；若长时间不使用应切断电源，防止烙 铁头氧化。
6、烙铁头的清洗
烙铁头清洗时海绵用水过量，烙铁温度会急速下降，锡渣就不容易落掉, 水量不足时海绵会被烧焦. 清洗的原理：水份适量时，烙铁头接触的瞬时，水会沸腾波动，达到清
洗的目的。
海绵浸湿的方法： 1. 泡在水里清洗 2. 轻轻挤压海绵，可挤出3~4滴水珠为宜 3. 2小时清洗一次海绵.
烙铁清洗时海绵水份若过多
手工焊接工艺培训教程
2、 焊接的基本条件 : 完成锡焊并保证焊接质量，应同时满足以下几个基 本条件： （1）被焊金属应具有良好的可焊性 （2）被焊件应保持清洁 （3）选择合适的焊料 （4）选择合适的焊剂 （5）保证合适的焊接温度
手工焊接工艺培训教程
3、助焊剂的作用：
助焊剂是一种具有化学及物理活性的物质, 能够除去被焊金属表面的氧化物或其他形 成的表面膜层以及焊锡本身外表上所形成 的氧化物;为达到被焊表面能够沾锡及焊牢 的目的,助焊剂的功用还可以保护金属表面, 使在焊接的高温环境中不再被氧化;第三个 功能就是减少熔锡的表面张力(surface tension),以及促进焊锡的分散和流动等.
无 铅 锡 丝
有 铅 锡 丝
手工焊接工艺培训教程
有铅焊锡丝和无铅焊锡丝的区别
1．有铅焊锡丝的熔点低于无铅焊锡丝的熔点 。
2．有铅焊锡丝Sn63-Pb37的焊点光滑、亮 泽，无铅焊锡丝的焊点条纹较明显、暗淡 ，焊点看起来显得粗糙、不平整。
3．无铅焊接导致发生焊接缺陷的几率增加，
如易发生桥接、不润湿、反润湿以及焊料
手工焊接工艺培训教程
根据助焊剂的主要组成材料将其分为四大类:松香 型(Rosin,RO);树脂型(Resin,RE);有机酸型 (organic,OR),无机酸型（Inorganic,IN),括号中为缩 写字母代号 用于焊接的助焊剂可分为三种基本的型式： L=表示助焊剂本身或助焊剂残渣皆为低度活性者 M=表示助焊剂本身或助焊剂残渣为中度活性者 H=表示助焊剂本身或助焊剂残渣为高度活性者 含有松香的助焊剂,则在L、M、H代字后加上“R”
手工焊接工艺培训教程
1、手工焊锡方法
手焊锡作业方法原则：不遵守以下原则会发生焊锡 不良。 开始学5步骤法，熟练后3步骤法自然就会了
3±1秒
手工焊锡 5步骤法
准备
确认焊锡位置 同时准备焊锡
接触烙铁头 放置锡丝 取回锡丝
取回烙铁头
轻握烙铁 使烙铁头与母材及引脚 同时大面积加热
按正确的角度将锡丝放
在母材及烙铁之间，不
海绵面上不要被清洗的异物覆盖, 否则异物会再次粘在烙铁头上
碰击时不会把锡珠弄掉 反而会把烙铁头碰坏
手工焊接工艺培训教程
7、烙铁头的保养 焊锡作业结束后烙铁头必须预热.
电源Off
焊锡作业结束后烙铁头必须均匀留有余锡 这样锡会承担一部分热并Off
不留余锡而把电源关掉时，温度慢慢下降， 会发生热氧化减少烙铁寿命
手工焊接工艺培训教程
一、焊接基本知识
1、焊接的基本过程 焊接就是利用比被焊金属熔点低的焊料，与被焊 金属一同加热，在被焊金属不熔化的条件下，焊 料润湿金属表面，并在接触面形成合金层,从而达 到牢固连接的过程。 一个焊点的形成要经过三个阶段的变化;
（1）润湿阶段 （2）扩散阶段 （3）焊点形成阶段
其中,润湿是最重要的阶段,没有润湿,焊接就无法进 行.
防止烙铁头氧化，与锡保持亲合性， 可以方便作业并且延长烙铁寿命。
手工焊接工艺培训教程
三、焊接工艺及要求
工艺：使各种原材料、半成品加工成为产品的方法和过程 手工焊接适合于产品试制、电子产品的小批量生产、电子 产品的调试与维修以及某些不适合自动焊接的场合。 手工焊接的要点是： 保证正确的焊接姿势 熟练掌握焊接的基本操作步骤 掌握手工焊接的基本要领
手工焊接工艺培训教程
2020/11/19
手工焊接工艺培训教程
本次学习内容
一、焊接基础知识 二、烙铁结构知识及烙铁使用方法 三、焊接工艺要求 四、焊接后的检验方法
手工焊接工艺培训教程
概述
随着电子元器件的封装更新换代加快，由原 来的直插式改为了平贴式，连接排线也由 FPC软板进行替代，电子发展已朝向小型化 、微型化发展，手工焊接难度也随之增加 ，在焊接当中稍有不慎就会损伤元器件， 或引起焊接不良，所以一线手工焊接人员 必须对焊接原理，焊接过程，焊接方法， 焊接质量的评定，及电子基础有一定的了 解。
（b）只焊几个焊点时
焊锡的基本拿法
手工焊接工艺培训教程
3、烙铁使用时的注意事项
（1）在使用前或更换烙铁心时，必须检查 电源线与地线的接头是否正确。 尽可能使用三芯的电源插头，注意接地线 要正确地接在烙铁的壳体上。
200V以上
必须要有零线
半导体引脚(IC)在 200V 以上就会被击穿.
手工焊接工艺培训教程
（1）电烙铁的接触方法：用电烙铁加热被焊工件时，烙铁 头上一定要粘有适量的焊锡，为使电烙铁传热迅速， 要用烙铁的侧平面接触被焊工件表面。
（2）电烙铁的加热方法：首先要在烙铁头表面挂有一层焊 锡，然后用烙铁头的斜面加热待焊工件，同时应尽量 使烙铁头同时接触印制板上焊盘和元器件引线.
手工焊接工艺培训教程
手工焊接工艺培训教程
4. 错误的焊锡方法
烙铁头不清洗就使用
锡丝放到烙铁头前面
锡丝直接接触烙铁头 (FIUX扩散)
烙铁头上有余锡 （诱发焊锡不良）
刮动烙铁头 (铜箔断线 Short)
烙铁头连续不断的取、放 （受热不均）
手工焊接工艺培训教程
5、 一般器件焊锡方法
必须将焊盘和被焊器件的焊接端同时加热 焊盘和被焊器件的焊接端要同时大面积受热 注意烙铁头和焊锡投入及取出角度
铜箔
铜箔 PCB
(×) 只有被焊端加热
铜箔
铜箔 PCB
(×) 只有焊盘加热
铜箔
铜箔 PCB
铜箔
铜箔 PCB
(○)
(○)
被焊端与焊盘一起加热
铜箔 铜箔 PCB
(×)
引脚加热 铜箔少锡
铜箔
铜箔 PCB
铜箔
铜箔 PCB
(×)
铜箔加热 引脚少锡
(×)
烙铁垂直方向 提升
铜箔 铜箔 PCB
铜箔 铜箔 PCB
铜箔
扩散：伴随着润湿的进行，焊料与母材金属 原子间的相互扩散现象开始发生。通常原 子在晶格点阵中处于热振动状态，一旦温 度升高。原子活动加剧，使熔化的焊料与 母材中的原子相互越过接触面进入对方的 晶格点阵，原子的移动速度与数量决定于 加热的温度与时间。
手工焊接工艺培训教程
焊点的形成过程：由于焊料与母材相互扩散 ，在2种金属之间形成了一个中间层---金属 化合物，要获得良好的焊点，被焊母材与 焊料之间必须形成金属化合物，从而使母 材达到牢固的冶金结合状态（合金化）。
结球等缺陷。
手工焊接工艺培训教程
二、烙铁的结构知识及使用方法
1、 烙铁的结构
手工焊接工艺培训教程
2、烙铁使用的方法
（１)电烙铁的握法
电烙铁拿法有三种。 反握法动作稳定，长时间操作不宜疲劳，适合于大功率烙铁 的操作。 正握法适合于中等功率烙铁或带弯头电烙铁的操作。 一般在工作台上焊印制板等焊件时，多采用握笔法。
手工焊接工艺培训教程
润湿：润湿过程是指已经 熔化了的焊料借助毛细管 力沿着母材金属表面细微 的凹凸和结晶的间隙向四 周漫流，从而在被焊母材 表面形成附着层，使焊料 与母材金属的原子相互接 近，达到原子引力起作用 的距离。
润湿的环境条件：被焊母 材的表面必须是清洁的， 不能有氧化物或污染物。
手工焊接工艺培训教程
Chip
