常用贴片钽电容封封装及规格和参数资料

合集下载

贴片电阻、贴片电容规格、封装、尺寸

贴片电阻、贴片电容规格、封装、尺寸

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸:英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

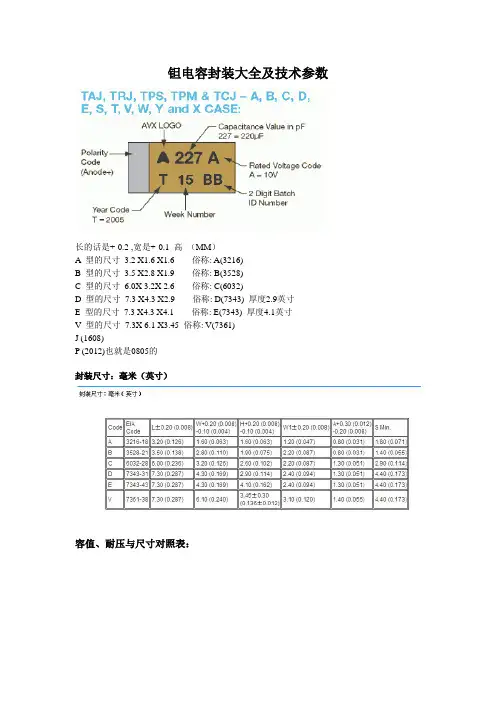

钽电容封装大全及技术参数大全

钽电容封装大全及技术参数大全

钽电容封装大全及技术参数长的话是+-0.2 ,宽是+-0.1 高(MM)A 型的尺寸3.2 X1.6 X1.6 俗称: A(3216)B 型的尺寸3.5 X2.8 X1.9 俗称: B(3528)C 型的尺寸6.0X 3.2X 2.6 俗称: C(6032)D 型的尺寸7.3 X4.3 X2.9 俗称: D(7343) 厚度2.9英寸E 型的尺寸7.3 X4.3 X4.1 俗称: E(7343) 厚度4.1英寸V 型的尺寸7.3X 6.1 X3.45 俗称: V(7361)J (1608)P (2012)也就是0805的封装尺寸:毫米(英寸)容值、耐压与尺寸对照表:电感封装一般包括贴片与插件。

1.功率电感封装以骨架的尺寸做封装表示。

贴片用椭柱型表示方法如5.8(5.2)×4就表示长径为5.8mm短径为5.2mm高为4mm的电感(贴片电感封装)。

插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。

只是它们的骨架一般要通用,要不就要定造。

2.普通线性电感、色环电感与电阻电容的封装都有一样的表示,贴片用尺寸表示如0603、0805、0402、1206等(贴片电感封装)。

插件用功率表示如1/8W、1/4W、1/2W、1W等。

3.至于二极管插件一般是DO-41;贴片封装就多SOD-214、LL-34。

4.三极管插件一般是To92;贴片封装就多SOT-23、SOT-223等不能尽说,由于自动化封装变得多种多样。

发光二极管:颜色有红、黄、绿、蓝之分,亮度分普亮、高亮、超亮三个等级,常用的封装形式有三类:0805、1206、1210二极管:根据所承受电流的的限度,封装形式大致分为两类,小电流型(如1N4148)封装为1206,大电流型(如IN4007)暂没有具体封装形式,只能给出具体尺寸:5.5 X 3 X 0.5电容:可分为无极性和有极性两类,无极性电容下述两类封装最为常见,即0805、0603;而有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V拨码开关、晶振:等在市场都可以找到不同规格的贴片封装,其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。

贴片电阻电容的规格、封装、尺寸

贴片电阻电容的规格、封装、尺寸

E96 1.00 1.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30 1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1 1.78 1.82 1.87 1.91 1.96 2.00 2.05 2.10 2.15 2.21 2.26 2.32 2.37 2.43 2.49 2.55 2.61 2.67 2.74 2.80 2.87 2.94 3.01 3 3.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.92 4.02 4.12 4.22 4.32 4.42 4.53 4.64 4.75 4.87 4.99 5.11 5.23 5.36 5 5.62 5.76 5.90 6.04 6.19 6.34 6.49 6.65 6.81 6.98 7.15 7.32 7.50 7.68 7.87 8.06 8.25 8.45 8.66 8.87 9.09 9.31 9.53 9
1.78 1.80 1.82 1.84 1.87 1.89 1.91 1.93 1.96 1.98 2.00 2.03 2.05 2.08 2.10 2.13 2.15 2.18 2.21 2.23 2.26 2.29 2.32 2
2.37 2.40 2.43 2.46 2.49 2.52 2.55 2.58 2.61 2.64 2.67 2.71 2.74 2.77 2.80 2.84 2.87 2.91 2.94 2.98 3.01 3.05 3.09 3
简述 基本结构 分类 规格、封装、尺寸 额定功率及工作电压 阻值,标准阻值 标识 规格书、生产厂家 命名方法 价格、报价
贴片电阻规格、封装、尺寸 ChipR Dimensions 、Footprint

贴片钽电容封装规格表

贴片钽电容封装规格表

贴片钽电容封装规格表
贴片钽电容封装规格表
1. 贴片钽电容封装规格
贴片钽电容是一种小型元器件,使用广泛,封装规格多样。

其封装规格涵盖了0402、0603、0805、1206和2012等型号,根据具体尺寸量度单位以毫米mm表示,它们的具体封装规格如下:
(1) 0402:1.0 × 0.5mm
(2) 0603:1.6 × 0.8mm
(3) 0805:2.0 × 1.25mm
(4) 1206:3.2 × 1.6mm
(5) 2012:3.5 × 2.0mm
2. 贴片钽电容封装优缺点
贴片钽电容封装具有极高的密度,结构紧凑,大大降低了PCB(印刷电路板)的
体积。

同时,它的封装重量轻,模具和模具投资也相对较小,封装成本低,容易扩充生产规模,为大容量电路封装带来更多便利,大大提高了PCB(印刷电路板)
封装质量和可靠性。

但也有缺点,如由于封装物料中包含陶瓷/金属材料,需要在
固化成型过程中用于预热、固化、熔化这些物质,所以贴片钽电容封装在高温情况下易于变形,对安装技术有一定的要求。

还有,虽然其他物料封装也存在类似情况,但是在低温的环境下,贴片钽电容由于结构设计比较小,其焊接连接也容易快速
退火,这也需要适当的焊接参数来处理。

贴片电容封装尺寸

贴片电容封装尺寸

7343 7227(“钽贴片电解电容有黑色或灰色标志的一头是正极,另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样,有杠杠的那端为负极。

”在网上查到这么一句话,可算是把板子上的钽电解全部平反了!之前在复位电路总是不正常,查来查去,是复位的钽电解极性接反了!以往用贴片电解大都就是对付钽电解电容,隐约在意识里知道画杠的一边是接高电位,就没有太注意其极性的表示方法。

给医疗组的一哥们问起来:“它不跟普通电解电容一样么?普通电解画白道子的一端是‘负’极啊?再或者它应该和贴片二极管一样吧?二极管也是画白道子的那头是‘负’极诶!”——歪着头一想也是!极性的标识方法也应该有个‘统一’的原则吧?于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象,标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法,同样是电解电容,钽电解虽然昂贵一点,也不能搞特殊啊!无极性电容以0805、0603两类封装最为常见;0805具体尺寸:××1206具体尺寸:××贴片电容以钽电容为多,根据其耐压不同,又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型(3216),B型(3528), C型(6032), D型(7343),E型(7845)。

-------------------------------------贴片电容正负极区分一种是常见的钽电容,为长方体形状,有“-”标记的一端为正;另外还有一种银色的表贴电容,想来应该是铝电解。

上面为圆形,下面为方形,在光驱电路板上很常见。

这种电容则是有“-”标记的一端为负。

发光二极管:颜色有红、黄、绿、蓝之分,亮度分普亮、高亮、超亮三个等级,常用的封装形式有三类:0805、1206、1210二极管:根据所承受电流的的限度,封装形式大致分为两类,小电流型(如1N4148)封装为1206,大电流型(如IN4007)暂没有具体封装形式,只能给出具体尺寸: X 3 X电容:可分为无极性和有极性两类:无极性电容下述两类封装最为常见,即0805、0603;有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型(3216),B型(3528), C型(6032), D型(7343),E型(7845)。

常见电容的封装和尺寸

常见电容的封装和尺寸

贴片电容简述通常大家所说的贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors),简称MLCC,又叫做独石电容。

它是在若干片陶瓷薄膜坯上被覆以电极桨材料,叠合后一次烧结成一块不可分割的整体,外面再用树脂包封而成的。

具有小体积、大容量、Q值高、高可靠和耐高温等优点。

同时也具有容量误差较大、温度系数很高的缺点。

一般用在噪声旁路、滤波器、积分、振荡电路。

常规贴片电容按材料分为COG(NPO)、X7R、Y5V,常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。

贴片电容基本结构多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。

见下图:贴片电容封装尺寸封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)0201 0.60 ± 0.03(0.024 ± 0.001)0.30 ± 0.03(0.011 ± 0.001)0.15 ± 0.05(0.006 ± 0.002)0402 1.00 ± 0.10(0.040 ± 0.004)0.50 ± 0.10(0.020 ± 0.004)0.25 ± 0.15(0.010 ± 0.006)0603 1.60 ± 0.15(0.063 ± 0.006)0.81 ± 0.15(0.032 ± 0.006)0.35 ± 0.15(0.014 ± 0.006)0805 2.01 ± 0.20(0.079 ± 0.008)1.25 ± 0.20(0.049 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1206 3.20 ± 0.20 1.60 ± 0.20 0.50 ± 0.25(0.126 ± 0.008) (0.063 ± 0.008) (0.020 ± 0.010)1210 3.20 ± 0.20(0.126 ± 0.008)2.50 ± 0.20(0.098 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1812 4.50 ± 0.30(0.177 ± 0.012)3.20 ± 0.20(0.126 ± 0.008)0.61 ± 0.36(0.024 ± 0.014)1825 4.50 ± 0.30(0.177 ± 0.012)6.40 ± 0.40(0.252 ± 0.016)0.61 ± 0.36(0.024 ± 0.014)2225 5.72 ± 0.25(0.225 ± 0.010)6.40 ± 0.40(0.252 ± 0.016)0.64 ± 0.39(0.025 ± 0.015)贴片钽电容封装、尺寸封装尺寸:毫米(英寸)Code EIACodeL±0.20(0.008)W+0.20(0.008)-0.10 (0.004)H+0.20(0.008)-0.10 (0.004)W1±0.20(0.008)A+0.30(0.012)-0.20(0.008)S Min.A 3216-18 3.20 (0.126) 1.60 (0.063) 1.60 (0.063) 1.20 (0.047) 0.80 (0.031) 1.80 (0.071)B 3528-21 3.50 (0.138) 2.80 (0.110) 1.90 (0.075) 2.20 (0.087) 0.80 (0.031) 1.40 (0.055)C 6032-28 6.00 (0.236) 3.20 (0.126) 2.60 (0.102) 2.20 (0.087) 1.30 (0.051) 2.90 (0.114)D 7343-31 7.30 (0.287) 4.30 (0.169) 2.90 (0.114) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)E 7343-43 7.30 (0.287) 4.30 (0.169) 4.10 (0.162) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)。

常用贴片钽电容规格及封装

常用贴片钽电容规格及封装

贴片钽电容规格和封装一、贴片钽电容简述贴片钽电容(以下简称钽电容)作为电解电容器中的一类。

广泛应用于各类电子产品,特别是一些高密度组装,内部空间体积小产品,如手机、便携式打印机。

钽电容是一种用金属钽(Ta)作为阳极材料而制成的,按阳极结构的不同可分为箔式和钽烧粉结式两种。

在钽粉烧结式钽电容中,又因工作电解质不同,分为固体电解质钽电容(SolidTantalum)和非固体电解质钽电容。

其中,固体钽电解电容器用量最大。

钽电容由于使用金属钽做介质,不需要像普通电解电容那样使用电解液。

另外,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制,所以本身几乎没有电感,但同时也限制了它的容量。

Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容,是电子市场上最常见的一种型号。

优点:体积小由于钽电容采用了颗粒很细的钽粉,而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高,因此钽电容的单位体积内的电容量大。

使用温度范围宽,耐高温由于钽电容内部没有电解液,很适合在高温下工作。

一般钽电解电容器都能在-50℃~100℃的温度下正常工作,虽然铝电解也能在这个范围内工作,但电性能远远不如钽电容。

寿命长、绝缘电阻高、漏电流小。

钽电容中钽氧化膜介质不仅耐腐蚀,而且长时间工作能保持良好的性能容量误差小等效串联电阻小(ESR),高频性能好缺点:耐电压不够高电流小价格高贴片钽电容封装AVX常规系列(TAJ)贴片钽电容:容量和额定电压(字母表示封装大小)85°C时DC额定电压(VR)电压代码Voltage额定电压V(85°C) Ra ted VoltageFG 4 LA 10 C 16AVX 贴片钽电容标识二、钽电容技术规格和选型(以VISHAY 和AVX 为例说明) (一)VISHAY 1、型号表示方法 293D107X9010D2W ①②③④⑤⑥⑦①表示系列,VISHAY 有293D 和593D 两个系列,293D 表示普通钽电容,593D 表示的是低阻抗钽电容,直流电阻小于1欧,一般在100毫欧到500毫欧之间。

钽电容封装及参数

钽电容封装及参数

钽电容封装及参数钽电容封装及参数一、钽电容介绍钽电容是由稀有金属钽加工而成,先把钽磨成微细粉,再与其它的介质一起经烧结而成。

目前的工艺有干粉成型法和湿粉成型法两种。

钽电容由于金属钽的固有本性,具有稳定好、不随环境的变化而改变、能做到容值很大等特点,在某些方面具有陶瓷电容不可比较的一些特性,因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。

目前全球主要有以下几个品牌的钽电容:AVX、KEMET、VISHAY、NEC,其中AVX 和VISHAY的产量最大,而且质量最好。

二、钽电容技术规格和选型(以VISHAY和AVX为例说明)(一)VISHAY1、型号表示方法293D 107 X9 010 D 2 W① ② ③ ④ ⑤ ⑥ ⑦① 表示系列,VISHAY有293D和593D两个系列,293D表示普通钽电容,593D 表示的是低阻抗钽电容,直流电阻小于1欧,一般在100毫欧到 500毫欧之间。

② 表示电容的容量,范围从0.1UF----680UF③ 表示容量误差,钽电容的容量误差有两种:一是±10%(K)和±20%(M)④ 表示电容的耐压,指在85℃时额定直流电压,钽电容的耐压范围从4V---50V⑤ 表示钽电容的尺寸大小,有A、B、C、D、E、P五种尺寸⑥ 表示电容的焊点材料,一般是镍银,和钯银⑦ 表示包装方式,有两种包装方式,7寸盘和13寸盘2、外形尺寸字母代码尺寸代码具体尺寸mm长度L 宽度W 厚度HA 3216 3.2±0.2 1.6±0.2 1.6±0.2B 3528 3.5±0.2 2.8±0.2 1.9±0.2C 6032 6.0±0.3 3.2±0.3 2.5±0.3D 7343 7.3±0.3 4.3±0.3 2.8±0.3E 7343H 7.3±0.3 4.3±0.3 4.0±0.3P(不常用)2012 2.0±0.008 1.25±0.2 1.2±0.13、容量与电压和尺寸的范围关系表293D普通系列电压UF容值 4V 6.3V 10V 16V 20V 25V 35V 50V常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊0.1 A A0.15 A B A0.22 A B A0.33 A B A0.47 A B A B/C A0.68 A A B A C B1.0 P A/P A B A B A C B1.5 A A A A B A C B C2.2 A A/P A/B B A B A C B D C/D3.3 A A/P A/P A/B B A C B C B D C4.7 A A/B A/B B A B/C A C B D C D6.8 A A/B B A B/C A C B C B D C D/E10 A/B B/C A B/C A C A/B C B D C D E15 B/P A B/C A C A/B C B D B/C D C D/E22 B/C A C A/B C A/B D B/C D C D D/E33 C A/B C A/B D B/C D B/C D C D/E E47 C A/B D B/C D B/C D C D/E E68 D B/C D B/C D B/C D C D/E100 D B/C D/E B/C C/D D/E E150 D B/C E C/D D/E D/E220 E C/D D/E D/E330 D/E D/E E470 D/E E680 E593D低阻系列(通用低阻钽电容为100UF----470UF)电压UF容值 4V 6.3V 10V 16V 20V 25V 35V 50V常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊100 B/C D B/C C/D D/E E150 D B/C E C/D D/E D/E220 C/D D/E D/E330 D C/D E470 D/E E4、包装尺寸 A B C D E数量(只) 2000 2000 500 500 400(一)AVX1、型号表示方法TAJ C 100 K 010 R① ② ③ ④ ⑤ ⑥① 表示系列,AVX有TAJ和TPS两个系列,TAJ表示普通钽电容,TPS表示的是低阻抗钽电容,直流电阻小于1欧,一般在100毫欧到500毫欧之间,特殊的可以低到40毫欧。

贴片电容封装及其尺寸示意图大全

贴片电容封装及其尺寸示意图大全

0603封装尺寸图英制封装图尺寸:0603公制封装图尺寸:16080805封装尺寸图表面贴装元件公制封装图尺寸:A-3216钽电容耐压10V表面贴装元件公制封装图尺寸:B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸:表面贴装元件公制封装图尺寸:C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸:C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极,另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样,有杠杠的那端为负极。

”在网上查到这么一句话,可算是把板子上的钽电解全部平反了!之前在复位电路总是不正常,查来查去,是复位的钽电解极性接反了!以往用贴片电解大都就是对付钽电解电容,隐约在意识里知道画杠的一边是接高电位,就没有太注意其极性的表示方法。

给医疗组的一哥们问起来:“它不跟普通电解电容一样么?普通电解画白道子的一端是‘负’极啊?再或者它应该和贴片二极管一样吧?二极管也是画白道子的那头是‘负’极诶!”——歪着头一想也是!极性的标识方法也应该有个‘统一’的原则吧?于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象,标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法,同样是电解电容,钽电解虽然昂贵一点,也不能搞特殊啊!无极性电容以0805、0603两类封装最为常见;0805具体尺寸:2.0×1.25×0.51206具体尺寸:3.0×1.50×0.5贴片电容以钽电容为多,根据其耐压不同,又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型(3216),B型(3528), C型(6032), D型(7343),E型(7845)。

贴片电容封装及其尺寸示意图

贴片电容封装及其尺寸示意图

贴片电容封装及其尺寸示意图Revised by BETTY on December 25,20200603封装尺寸图英制封装图尺寸:0603公制封装图尺寸:16080805封装尺寸图A-3216封装尺寸图表面贴装元件公制封装图尺寸:A-3216钽电容耐压10VB-3528封装尺寸图表面贴装元件公制封装图尺寸:B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸:表面贴装元件公制封装图尺寸:C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸:C-7343 钽电容耐压35V7343 7227(“钽贴片电解电容有黑色或灰色标志的一头是正极,另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样,有杠杠的那端为负极。

”在网上查到这么一句话,可算是把板子上的钽电解全部平反了!之前在复位电路总是不正常,查来查去,是复位的钽电解极性接反了!以往用贴片电解大都就是对付钽电解电容,隐约在意识里知道画杠的一边是接高电位,就没有太注意其极性的表示方法。

给医疗组的一哥们问起来:“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶!”——歪着头一想也是!极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象,标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法,同样是电解电容,钽电解虽然昂贵一点,也不能搞特殊啊!无极性电容以0805、0603两类封装最为常见;0805具体尺寸:××1206具体尺寸:××贴片电容以钽电容为多,根据其耐压不同,又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型(3216),B型(3528), C型(6032), D型(7343),E型(7845)。

贴片钽电容的封装尺寸和标识

贴片钽电容的封装尺寸和标识

贴片钽电容的封装、尺寸和标识贴片钽电容的封装、尺寸AVX贴片钽电容标识目前全球主要有以下几个品牌的钽电容:AVX、KEMET、VISHAY、NEC、NICHICON。

市场上的钽电容,分为黄钽和黑钽两种。

黄钽品牌主要是:AVX KEMET。

黑钽主要品牌是:NEC、NICHICON。

市场占有方面:AVX远高于KEMET,NEC高于NICHICON。

黄钽于黑钽的区别:黑钽是开模将钽粉压成型,而黄钽,是在表面用聚氧树脂包裹而成。

由于生产工艺的原因,黑钽的内部空间没有得到最有效的利用,所以黄钽能做的容量会比黑钽要大,也就是说有些黄钽能做到的规格型号,黑钽做不了。

说到Polymer,Polymer现在主要是 AVX于KEMET在做。

Polymer于比普通的二氧化锰的优势在于:普通的钽电它的实际使用电压一般是50%,Polymer一般在80%以上。

举个例子来说:100uf 10v的普通电容,在实际使用的时候,额定电压不能超过5V,如果使用Polymer材料的电容,那么只需要100uf 6.3v的。

但由于价钱问题,Polymer现在在普通的电子产品上用的不是很多。

我所知道的,在笔记本电脑上有些有用到。

AVX于KEMET的优劣:AVX在军用,岷用市场上的占有量都很大,在普通电容的市场上,AVX无论品质还是市场占有量都远强于KEMET。

价钱上,AVX比KEMET更贵。

KEMET它主要问题是其电容的耐压值不够,举例说:100uf 10v的电容,测试的电压按道理应该能达到5V,但若真用5V电压去测试的话,很可能会击川。

Polymer方面,KEMET是强于AVX的。

Polymer最初是一家日本公司(名字忘记了)研究出来的,后被KEMET买断了专利。

AVX在Polymer方面的研究开发人员,基本上是从KEMET 挖过来的。

至于VISHAY,其钽电容大多用于军工,其普通钽电容市场占有量比较少。

对于选型来说,AVX钽电主要有TAJ、TPS、TPM、TCJ、TLJ、THJ、TRJ、TAC、TLC等系列,常用的是TAJ系列。

贴片电容封装及其尺寸示意图

贴片电容封装及其尺寸示意图

0603封装尺寸图英制封装图尺寸:0603公制封装图尺寸:16080805封装尺寸图表面贴装元件公制封装图尺寸:A-3216钽电容耐压10V表面贴装元件公制封装图尺寸:B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸:表面贴装元件公制封装图尺寸:C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸:C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极,另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样,有杠杠的那端为负极。

”在网上查到这么一句话,可算是把板子上的钽电解全部平反了!之前在复位电路总是不正常,查来查去,是复位的钽电解极性接反了!以往用贴片电解大都就是对付钽电解电容,隐约在意识里知道画杠的一边是接高电位,就没有太注意其极性的表示方法。

给医疗组的一哥们问起来:“它不跟普通电解电容一样么?普通电解画白道子的一端是‘负’极啊?再或者它应该和贴片二极管一样吧?二极管也是画白道子的那头是‘负’极诶!”——歪着头一想也是!极性的标识方法也应该有个‘统一’的原则吧?于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象,标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法,同样是电解电容,钽电解虽然昂贵一点,也不能搞特殊啊!无极性电容以0805、0603两类封装最为常见;0805具体尺寸:2.0×1.25×0.51206具体尺寸:3.0×1.50×0.5贴片电容以钽电容为多,根据其耐压不同,又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型(3216),B型(3528), C型(6032), D型(7343),E型(7845)。

贴片钽电容的封装尺寸和标识

贴片钽电容的封装尺寸和标识

贴片钽电容的封装、尺寸和标识贴片钽电容的封装、尺寸AVX 贴片钽电容标识年份年份代码Year Year Code 2000 M 2001 N 2002 P 2003 R2004 S2005 T2006 U2007 Y电压代码Voltage Code 额定电压V(85°C) Rated VoltageF 2.5G4L,J 6.3A10C16D20E25V35T50目前全球主要有以下几个品牌的钽电容:AVX 、KEMET 、VISHAY 、NEC、NICHICON市场上的钽电容,分为黄钽和黑钽两种。

黄钽品牌主要是:NICHICON 。

市场占有方面:AVX 远高于KEMET ,NEC 高于NICHICON黄钽于黑钽的区别:黑钽是开模将钽粉压成型,而黄钽,是在表面用聚氧树脂包裹而成。

由于生产工艺的原因,黑钽的内部空间没有得到最有效的利用,所以黄钽能做的容量会比黑钽要大,也就是说有些黄钽能做到的规格型号,黑钽做不了。

AVX KEMET 。

黑钽主要品牌是:NEC 、说到Polymer,Polymer 现在主要是AVX 于KEMET 在做。

Polymer 于比普通的二氧化锰的优势在于:普通的钽电它的实际使用电压一般是50%,Polymer一般在80%以上。

举个例子来说:100uf 10v 的普通电容,在实际使用的时候,额定电压不能超过5V,如果使用Polymer 材料的电容,那么只需要100uf 6.3v的。

但由于价钱问题,Polymer 现在在普通的电子产品上用的不是很多。

我所知道的,在笔记本电脑上有些有用到。

AVX 于KEMET 的优劣:AVX 在军用,岷用市场上的占有量都很大,在普通电容的市场上,AVX 无论品质还是市场占有量都远强于KEMET 。

价钱上,AVX 比KEMET 更贵。

KEMET 它主要问题是其电容的耐压值不够,举例说:100uf 10v 的电容,测试的电压按道理应该能达到5V ,但若真用5V 电压去测试的话,很可能会击川。

贴片电容封装尺寸

贴片电容封装尺寸

贴片电容封装尺寸Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极,另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样,有杠杠的那端为负极。

”在网上查到这么一句话,可算是把板子上的钽电解全部平反了!之前在复位电路总是不正常,查来查去,是复位的钽电解极性接反了!以往用贴片电解大都就是对付钽电解电容,隐约在意识里知道画杠的一边是接高电位,就没有太注意其极性的表示方法。

给医疗组的一哥们问起来:“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶!”——歪着头一想也是!极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象,标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法,同样是电解电容,钽电解虽然昂贵一点,也不能搞特殊啊!无极性电容以0805、0603两类封装最为常见;0805具体尺寸:××1206具体尺寸:××贴片电容以钽电容为多,根据其耐压不同,又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型(3216),B型(3528), C型(6032), D型(7343),E型(7845)。

-------------------------------------贴片电容正负极区分一种是常见的钽电容,为长方体形状,有“-”标记的一端为正;另外还有一种银色的表贴电容,想来应该是铝电解。

上面为圆形,下面为方形,在光驱电路板上很常见。

这种电容则是有“-”标记的一端为负。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

贴片钽电容
贴片钽电容简述
贴片钽电容(以下简称钽电容)作为电解电容器中的一类。

广泛应用于各类电子产品,特别是一些高密度组装,内部空间体积小产品,如手机、便携式打印机。

钽电容是一种用金属钽(Ta)作为阳极材料而制成的,按阳极结构的不同可分为箔式和钽烧粉结式两种。

在钽粉烧结式钽电容中,又因工作电解质不同,分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。

其中,固体钽电解电容器用量最大。

钽电容由于使用金属钽做介质,不需要像普通电解电容那样使用电解液。

另外,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制,所以本身几乎没有电感,但同时也限制了它的容量。

Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容,是电子市场上最常见的一种型号。

固体钽电容特性
优点:
体积小由于钽电容采用了颗粒很细的钽粉,而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高,因此钽电容的单位体积内的电容量大。

使用温度范围宽,耐高温由于钽电容内部没有电解液,很适合在高温下工作。

一般钽电解电容器都能在-50℃~100℃的温度下正常工作,虽然铝电解也能在这个范围内工作,但电性能远远不如钽电容。

寿命长、绝缘电阻高、漏电流小钽电容中钽氧化膜介质不仅耐腐蚀,而且长时间工作能保持良好的性能
容量误差小
等效串联电阻小(ESR),高频性能好
缺点:耐电压不够高电流小价格高
贴片钽电容封装、尺寸封装尺寸:毫米(英寸)
封装尺寸:毫米(英寸)
AVX 常规系列(TAJ)贴片钽电容:容量和额定电压(字母表示封装大小)
AVX贴片钽电容标识
二、钽电容技术规格和选型(以VISHAY 和AVX为例说明)
(一)VISHAY
1、型号表示方法
293D 107 X9 010 D 2 W
①②③④⑤⑥⑦
①表示系列,VISHAY 有293D 和593D 两个系列,293D 表示普通钽电容,593D 表示的是低阻抗钽电容,直流电阻小于1 欧,一般在100 毫欧到500 毫欧之间。

②表示电容的容量,范围从0.1UF----680UF
③表示容量误差,钽电容的容量误差有两种:一是±10%(K)和±20%(M)
④表示电容的耐压,指在85℃时额定直流电压,钽电容的耐压范围从4V---50V
⑤表示钽电容的尺寸大小,有A、B、C、D、E、P 五种尺寸
⑥表示电容的焊点材料,一般是镍银和钯银
⑦表示包装方式,有两种包装方式,7 寸盘和13 寸盘
2、外形尺寸
字母代码尺寸代码具体尺寸mm
3、容量与电压和尺寸的范围关系表
293D 普通系列
593D 低阻系列(通用低阻钽电容为100UF----470UF)
(一)AVX
1、型号表示方法
TAJ C 100 K 010 R
①②③④⑤⑥
①表示系列,AVX 有TAJ 和TPS 两个系列,TAJ 表示普通钽电容,TPS 表示的是
低阻抗钽电容,直流电阻小于1 欧,一般在100 毫欧到500 毫欧之间,特殊的
可以低到40 毫欧。

②表示钽电容的尺寸大小,有A、B、C、D、E、Y、V 六种尺寸
③表示电容的容量,范围从0.1UF----1000UF
④表示容量误差,钽电容的容量误差有两种:一是±10%(K)和±20%(M)
⑤表示电容的耐压,指在85℃时额定直流电压,钽电容的耐压范围从4V---50V
⑥表示包装方式,有两种包装方式,7 寸盘和13 寸盘
2、外形尺寸
3、容量与电压和尺寸的范围关系表
TAJ 普通系列
备注:标红颜色的是该容量、该电压下所对应的首选尺寸TPS 低阻系列(通用低阻钽电容为100UF----470UF)
A 10 V
C 16 V
D 20 V
E 25 V
F 2.5 V
G 4 V
V 35 V
T 50 V。
