一. 工作原理在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡门涡街,如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f ,被测介质来流的平均速度为V ,旋涡发生体迎流面宽度为d ,表体通径为D ,根据卡曼涡街原理,有如下关系式: f=St.V/〔(1-1.25d/D )d 〕式中:f -发生体一侧产生的卡门旋涡频率St -斯特罗哈尔数 V -流体的平均流速 d -柱体流面宽度 D-管道内径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路,即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
图(二)在曲线表中St =0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。
只要检测出频率f 就可以求得管内流体的流速,由流速V 求出体积流量。
Q =3600f/K 或M=ρ3600 f/K 式中:K =仪表常数(1/m ³)。
M=质量流量线性测量范围7×1062×104 5×103 可能测量范围 St 0.20.150.1ReQ=体积流量(m³/h)ρ=介质密度(kg/m³)F=频率Hz二. 主要技术指标表(一)测量介质液体、气体、蒸汽(单相介质或可以认为是单相的介质)饱和蒸汽在干度≥85%时,可以认为是单相介质介质温度(℃)-40~+300; 350~450(电容式,协议订货)介质压力 1.6Mpa 2.5Mpa 4.0Mpa ≥4.0Mpa的规格协议订货允许振动加速度电容式传感器:1.0~2.0g 压电式传感器:≤0.2g不确定度 1.0级 1.5级 2.5级量程比8:1 10:1 15:1流量范围液体:0.35~7.0m/s 气体:5.0~60.0m/s 蒸汽:6.0~70.0m/s 规格满管式法兰卡装式规格为DN15-DN300插入式DN200-DN1500(超过DN1500可特殊订货)材质304,其他材质协议订货雷诺数正常2×10³~7*10 扩展1*10~7*10阻力系数满管式Cd≤2.6防护等级普通型:IP65 潜水型:IP68防爆等级本质安全型:EX(ia)ⅡCT2-T5 隔爆型:ExdⅡBT2-T5环境条件环境温度-40℃~+55℃(非防爆场所) -25℃~+55℃(防爆场所)相对湿度≤90%大气压力86~106kPa供电电源脉冲型12VDC~ +24VDC 电流型 12VDC~+24VDC 4-20mA 电池供电3.6V 输出信号频率脉冲信号2~3000Hz 低电平≤1V 高电平≥5V二线制4-20mA信号防爆型负载≤300Ω非防爆型负载≤500Ω三、传感器的选型3.1.尊敬的用户,当您要选用产品时,请仔细阅读选型样本,并做好以下工作:1.认真核对被测介质的工况条件:温度、压力、管径等工艺参数。
涡街流量计工作原理图
涡街流量计工作原理图
目录
壹
概述
贰 涡街流量计原理
叁
原理图示
肆 涡街流量计特点
涡街概述
概述 涡街流量计
——上海有恒测控提供
什么是涡街流量计
涡街流量计是根据卡门(Karman)涡街原 理研究生产的测量气体、蒸汽或液体的体 积流量、标况的体积流量或质量流量的体 积流量计。主要用于工业管道介质流体的 流量测量,如气体、液体、蒸汽等多种介 质。
涡街流量计原理
涡街流量计原理
原理
一
涡街流量计是利用卡门原理和压电技术制造的
速度式流量计,传感器输出的频率值与管道中
介质流速成正比:
Q=3600F/K, F= f = Sr × V/d
传感器压力损失:△P≤1.2ρV²
式中:F———流量脉冲频率,Hz;V———管道内流
二
体平均流速,m/s;d———漩涡发生体迎流面宽度,
涡街流量计特点
涡街流量计特点
⑦大特点
上海有恒测控提供
量程范围
涡街流量传感器量程在很小范围时,准确度可 达0.5级或更高,量程范围增大,准确度下降 。 用于气体计量,好的传感器在1.5级准确度 时,量程比可达1∶20~1∶25,即流速为 (3~75)m/s。 一般传感检定应在国家质检总局授 权的计量检定标准装置上,根据JJG10292007《涡街流量计》检定规程进行检定,在 量程范围内取5~6个流量点,检定线性误差 、重复性、平均仪表系数等指标。
感谢观看
m;D———传感器壳体内径,m;Sr———施特劳哈尔
数 (无量纲 );ρ———被测介质密度,

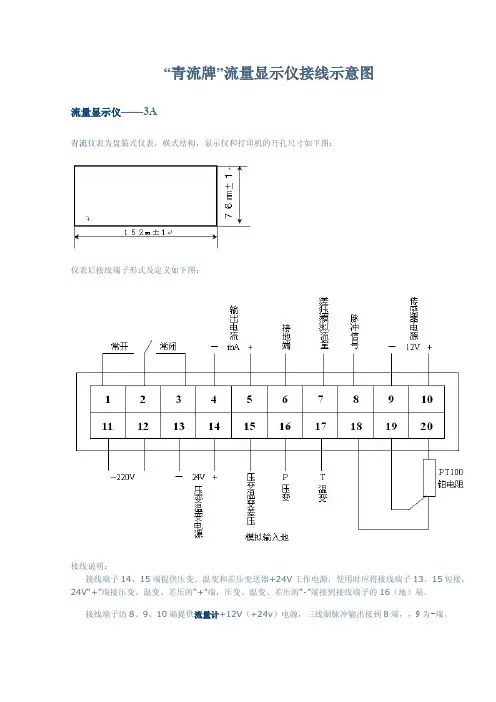

“青流牌”流量显示仪接线示意图
“青流牌”流量显示仪接线示意图流量显示仪——3A青流仪表为盘装式仪表,横式结构,显示仪和打印机的开孔尺寸如下图:仪表后接线端子形式及定义如下图:接线说明:接线端子14、15端提供压变、温变和差压变送器+24V工作电源,使用时应将接线端子13、15短接,24V“+”端接压变、温变、差压的“+”端,压变、温变、差压的“-”端接到接线端子的16(地)端。
接线端子的8、9、10端提供流量计+12V(+24v)电源,三线制脉冲输出接到8端,,9为-端。
报警输出为继电器触点信号,无报警时常开,有报警时闭合。
模拟输出为:0~10mA或4~20mA电流信号。
流量显示仪——3C1、本仪表为盘装式仪表,横式结构,显示仪和打印机的开孔尺寸如下图:2、仪表应安装在通风干燥、无腐蚀气体,无强电和强磁场干扰的室内。
3、仪表后接线端子形式及定义如下图:4、接线说明:●接线端子11、12接交流220V电源。
●接线端子14、15提供压变、温变和差压、模拟变送器+24V工作电源,15端为24V正,14端为负。
24V 正接24V供电的两线制压变、温变、差压、模拟变送器正端。
或三线制供电的压变、温变、差压、模拟变送器电源端。
●接线端子16(P)接压力变送器输电流出信号,接线端子17(T)接温度变送器输电流出信号,接线端子1(CY)接差压/模拟变送器输出电流出信号。
●接线端子18(PTB1-)、19(PTB1-)接测温铂电阻引出线一端,接线端子20(PTB1+)接测温铂电阻引出线另一端。
测温铂电阻采用三线制接●接线端子9、10提供涡街流量计+12V工作电源,10端为正,9端为负。
接线端子8(FA)接涡街传感器输出脉冲信号。
●接线端子2(mA-)、3(mA+)为模拟电流信号输出。
模拟输出为:0~10mA或4~20mA电流信号。
●当使用两线制24V供电的压变、温变、差压、模拟传感器时,可按下面示意图接线。
图内所标数字为仪表接线端子排列号(见仪表后接线端子形式及定义)。

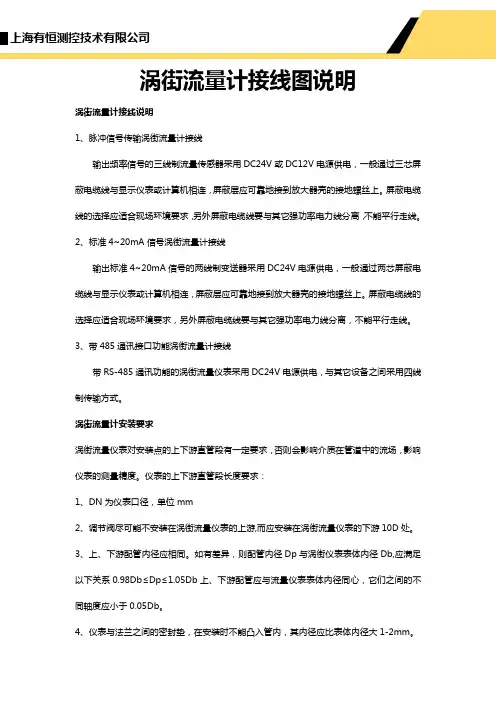

涡街流量计接线图说明
涡街流量计接线图说明涡街流量计接线说明1、脉冲信号传输涡街流量计接线输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。
屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。
2、标准4~20mA信号涡街流量计接线输出标准4~20mA信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。
屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。
3、带485通讯接口功能涡街流量计接线带RS-485通讯功能的涡街流量仪表采用DC24V电源供电,与其它设备之间采用四线制传输方式。
涡街流量计安装要求涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。
仪表的上下游直管段长度要求:1、DN为仪表口径,单位mm2、调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
3、上、下游配管内径应相同。
如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db。
4、仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm。
5、测量高温、低温介质时,应注意保温措施。
转换器内部(表头壳体内)高温一般不应超过55℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。
6、仪表在在管道上可以水平、垂直或倾斜安装。
法兰卡装式的管道安装(1)对法兰与管道进行点焊定位。
