欧陆590常见故障及设定培训资料
欧陆590系列故障诊断说明书、内含报警信息列表

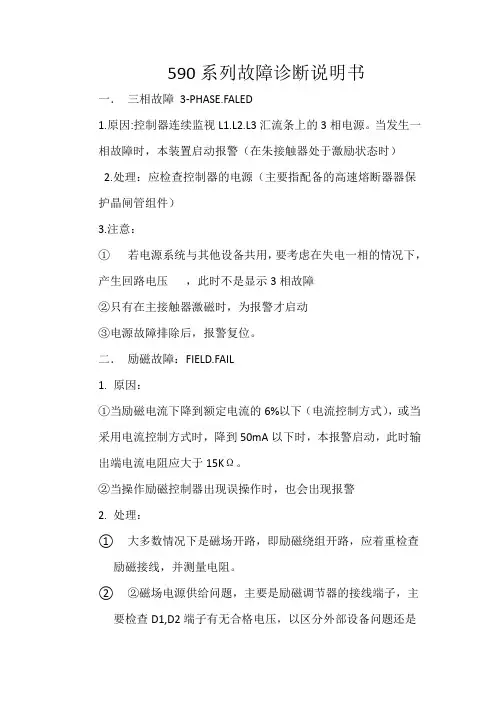

590系列故障诊断说明书一．三相故障3-PHASE.FALED1.原因:控制器连续监视L1.L2.L3汇流条上的3相电源。
当发生一相故障时，本装置启动报警（在朱接触器处于激励状态时）2.处理：应检查控制器的电源（主要指配备的高速熔断器器保护晶闸管组件）3.注意：①若电源系统与其他设备共用，要考虑在失电一相的情况下，产生回路电压，此时不是显示3相故障②只有在主接触器激磁时，为报警才启动③电源故障排除后，报警复位。
二．励磁故障：FIELD.FAIL1.原因：①当励磁电流下降到额定电流的6%以下（电流控制方式），或当采用电流控制方式时，降到50mA以下时，本报警启动，此时输出端电流电阻应大于15KΩ。
②当操作励磁控制器出现误操作时，也会出现报警2.处理：①大多数情况下是磁场开路，即励磁绕组开路，应着重检查励磁接线，并测量电阻。
②②磁场电源供给问题，主要是励磁调节器的接线端子，主要检查D1,D2端子有无合格电压，以区分外部设备问题还是控制组件问题。
3.注意：①L1 D1 L2 D2顺序问题。
②三相电流电源是否接通。
三．磁场过流FIELD.OVER Ⅰ1.原因：①在选择励磁电源控制方式时，当励磁电流超过设定值的。
120%时，会出现报警。
②调节器本身故障。
③控制回路调谐不良也会出现报警。
2.处理：①当属于原因①时，可采用降低磁场工作电流方式，予以处理。
②当属于原因②③时，则现场难处理，必须详细检测控制器组件及有关参数调整。
3.注意：①若采用电压控制方式时，此报警无效。
②我们厂采用电流控制方式。
四．散热器过热：HEATSINK.TRIP (跳闸)1.原因：①对于70A以上的590装置，均装有强迫冷风水冷风机，对于组件散热器进行冷却，当风扇不转时，散热器温度会急剧升高，迫使散热器上热动作开关动作，跳闸报警。
②若组件板上熔断器FS烧断，风扇不转也不报警跳闸。
3.注意：①在风扇熔断器正常的情况下，必须使控制组件完全冷却，方可重新启动。
欧陆590直流调速器调试步骤学习资料

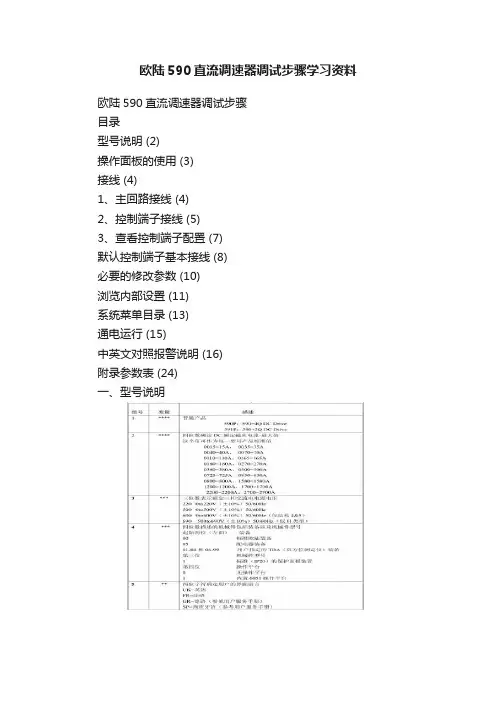

欧陆590直流调速器调试步骤学习资料欧陆590直流调速器调试步骤目录型号说明 (2)操作面板的使用 (3)接线 (4)1、主回路接线 (4)2、控制端子接线 (5)3、查看控制端子配置 (7)默认控制端子基本接线 (8)必要的修改参数 (10)浏览内部设置 (11)系统菜单目录 (13)通电运行 (15)中英文对照报警说明 (16)附录参数表 (24)一、型号说明二、操作面板的使用。

面板示意图三、接线1、主回路接线（1）L、N（辅助电流输入。
作为控制器控制电源输入）端子接AC220V 为控制电路供电。
（2）L1、L2、L3（三相主电源输入）接AC380V为主电路供电。
（3）A+、A-（电枢输出，A+正极，A-负极）接电枢端口。
（4）F+、F-（励磁输出。
F-为负，F+为正。
）接励磁端口。
上述端子一般分布图2、控制端子接线。
(1)、模拟端子A1 零伏电位，与 B1、C1 同电位，与地线隔离。
A2 模拟输入 1。
默认功能为速度输入，可修改。
A3 模拟输入 2。
默认功能为辅助速度或电流输入,在默认功能下，由 C8 来切换其输入功能。
C8 低态时为速度输入量，C8 高态时为电流量（电流控制方式），不可修改。
A4 模拟输入 3。
默认功能为斜坡速度输入，可修改。
A5 模拟输入4。
默认功能为辅助（负）电流箝位，默认功能下由C6 确定其是否使用。
C6 为低态时不使用此功能，C6 为高态时使用其功能来对负电流进行箝位。
可修改。
A6 模拟输入5。
默认功能为主电流箝位或辅助（正）电流箝位，默认功能下由 C6 切换其输入功能，C6 为低态时为主电流箝位，同时作用于正负电流的箝位，可修改。
A7 模拟输出 1。
默认功能为速度反馈输出，可修改。
A8 模拟输出 2。
默认功能为速度给定输出，可修改。
A9 模拟输出 3。
默认功能为电流反馈输出，不可修改。
（2）数字端子B5 数字输出1，默认功能为电机零速检测，当电机零速时为高态（+24V 输出），当电机运转时为低态（0V 输出）可修改。
