135柴油机配气机构设计

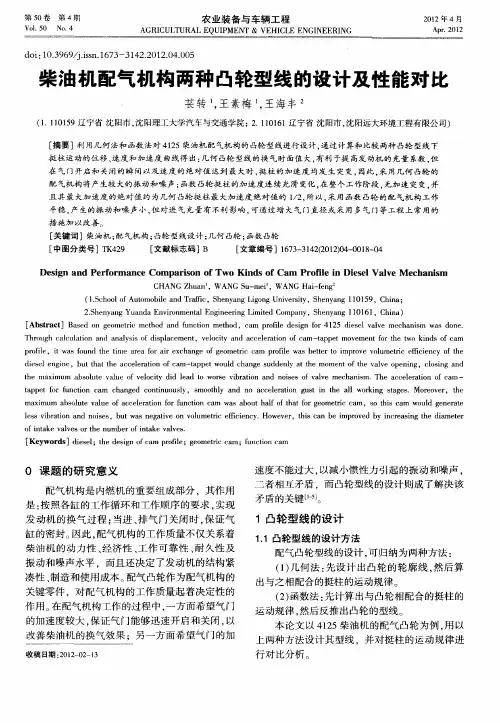

柴油机配气机构两种凸轮型线的设计及性能对比
柴油机配气机构两种 凸轮型线 的设 计及性 能对 比
苌转 , 王素梅 王 海丰 ,
(. 1 19辽 宁 省 沈 阳市 , 阳理 工 大 学 汽 车 与 交 通 学 院 ; . 11 1 宁 省 沈 阳 市 , 阳远 大 环 境 工 程 有 限公 司 ) 1 10 5 沈 2 10 6 辽 沈
平稳 , 产生 的振 动和噪声 小, 但对进 气充量 有不利影 响 , 可通过增 大气 门直径 或采 用多气 门等工程 上常 用的
措 施 加 以改 善 。
[ 关键词 ]柴油机 ; 配气机构 ; 凸轮型线设计 ; 几何 凸轮 ; 函数 凸轮
[ 中图分类号 ]T 4 9 K 2
[ பைடு நூலகம்献 标志码]B
第5 0卷 第 4期
Vo . 0 1 5 No 4 .
农 业装 备 与车 辆工 程
A R C L U A Q IME T& V H C EE G N E I G G IU T R IE U P N E IL N I E RN
21 0 2年 4月
Ap .2 2 r 01
d i 1.9 9js . 7 — 1 22 1 . . 5 o :03 6 /.s 1 3 3 4 . 20 0 in 6 0 4 0
[ 摘要 ]利用几何法和 函数 法对 4 2 1 5柴油机配 气机构 的凸轮 型线进行设计 , 通过计算和 比较 两种 凸轮 型线下 挺 柱运动的位移 、 度和加速度 曲线得 出: 速 几何 凸轮 型线 的换 气时面值 大, 有利 于提 高发 动机 的充量 系数 . 但
在 气 门 开 启 和 关 闭 的 瞬 间 以及 速 度 的 绝 对 值 达 到 最 大 时 , 柱 的 加 速 度 均 发 生 突 变 , 此 , 用 几 何 凸轮 的 挺 因 采
柴油机配气机构设计
柴油机配气机构设计柴油机是目前世界上使用最为广泛的动力引擎之一,而其中配气机构设计则是柴油机工作顺畅的重要保障。
下面我们将从步骤方面详细介绍柴油机配气机构的设计方法。
第一步:确定进、排气道位置进排气道是柴油机配气机构设计的重要组成部分,因此在设计时需要首先确定它们的位置。
一般情况下,尽量使进气道靠近气缸中心轴线,而排气道则要尽量靠近汽缸底部。
这样可以保证气缸在工作时能够获得足够的气流动力支持,从而降低能耗和噪音。
第二步:确定气门宽度和角度气门宽度和角度是决定柴油机配气机构设定的关键之一。
在设计时,需要根据柴油机的规格和使用要求,结合密闭度、通气饱和度和动态效应等因素来确定气门宽度和角度。
同时,还需要注意气门和气门席圈配合的紧密度,以防渗漏或过紧的情况出现。
第三步:确定活塞运动规律活塞运动规律是柴油机配气机构设计的另一个重要内容。
在设计时,需要根据活塞的运动特征和工作场合,确定气门开启和关闭的节律和时序。
同时,还需要考虑活塞在运动过程中的能量变化和磨损情况,以保证配气机构的可靠性和长寿命性能。
第四步:确定气门升程和压强气门升程和压强是指某种运动状态下气门的最高开启程度和对气门产生影响的指标。
在设计柴油机配气机构时,需要根据柴油机的使用和应用要求来确定气门升程和压强,并保证气门在合适的参数下实现合理的关闭和开启。
第五步:确定配气图配气图是柴油机配气机构设计中的一个重要环节,它有助于精确计算各种配气参数与运动规律。
在设计时,需要结合柴油机工作规律和使用性能要求,综合考虑气道结构、工作条件和压缩比等因素,确定合理的配气图,以达到最佳的化油性能和出力效率。
总之,柴油机配气机构设计对柴油机的工作和性能有着至关重要的作用。
通过以上几个步骤的详细介绍,我们可以更好地理解和掌握柴油机配气机构设计的方法和技巧,为柴油机的高效运转提供有力的保障。
《配气机构设计》课件
结构设计优化
优化方法
结构优化目标:降低重量、 减小体积、提高刚度和稳定
性。
01
02
03
1. 运用现代设计理论,如有 限元分析、拓扑优化等。
2. 考虑制造工艺和装配要求 ,确保设计的可实现性。
04
05
3. 进行多方案比较,选择最 优设计方案。
03
配气机构关键部件设计
流体动力学分析
总结词
研究配气机构内部气体流动的规律和特性。
详细描述
流体动力学分析通过数值模拟和实验手段,研究配气机构内部气体流动的规律和特性,包括气体在气 门通道、气门座圈等处的流动特性、流动损失等,为优化配气机构设计提供依据。
05
配气机构优化设计
基于仿真的优化设计
仿真模型建立
建立配气机构的数学模型,通过仿真软件进行模拟, 预测其性能和行为。
气门设计
01
气门类型
根据发动机类型和性能要求,选 择合适的气门类型,如平顶、球 顶等。
气门尺寸
02
03
气门材料
根据发动机排量和性能要求,确 定气门的尺寸,包括直径和高度 。
选择耐高温、耐磨损、抗腐蚀的 气门材料,如合金钢、不锈钢等 。凸轮设计 Nhomakorabea01
02
03
凸轮形状
根据配气机构的工作要求 ,设计合适的凸轮形状, 如圆形、椭圆形等。
配气机构性能分析
动力学分析
总结词
研究配气机构在各种工况下的运动规律和动态响应。
详细描述
通过动力学分析,可以了解配气机构在发动机运转过程中的运动规律,包括气门 开启和关闭时刻、气门升程等参数,以及这些参数对发动机性能的影响。
柴油机配气凸轮机构的设计
偏心轮
斜齿轮
5、摇臂
功用: 将推杆或凸轮传来的力改变方向, 功用: 将推杆或凸轮传来的力改变方向,作用到气门杆端以推 开气门。 开气门。 分类:普通摇臂和无噪生摇臂。 分类:普通摇臂和无噪生摇臂。
短臂 长臂 摇臂
摇臂结构示意图
摇臂组示意图
摇臂轴紧固螺钉 螺栓 摇臂 摇臂轴
摇臂轴支座
目录
• • • • • 一、配气机构设计概述 二、配气机构的总体设计 三、配气机构的零件设计 四、配气机构的三维建模及仿真 五、总结
一、配气机构设计概述
• 功用:按照发动机每个气 缸内所进行的工作循环和 发火次序的要求,定时开 启和关闭气缸的进、排气 门,使新鲜可燃混合气( 门,使新鲜可燃混合气(汽 油机)或空气(柴油机) 油机)或空气(柴油机)得以 及时进入气缸,废气得以 及时从气缸排出。
进气门: 进气门:铬钢 或铬镍钢; 或铬镍钢; 排气门: 排气门:硅铬 钢 杆部
头部
2、气门弹簧
功用:保证气门的回位。 功用:保证气门的回位。 材料:高锰碳钢、铬钒钢。 材料:高锰碳钢、铬钒钢。
气门弹簧座
锁片 气门弹簧
气门关闭 气门开启
保证气门及 时关闭、 时关闭、密封 保证气门不 脱离凸轮
3、气门挺柱
凸轮轴上置
凸轮轴下置
凸轮轴中置
二、配气机构的总体设计
(1)齿轮传动 齿轮传动:多用于凸轮轴下置,中置的配气机构,一般 齿轮传动 为圆柱形正时齿轮,为了啮合平稳,减小噪声,正时齿轮 多用斜齿 (2)链条 链条:适用于凸轮轴上置的配气机构,成本高,噪声 链条 大。 齿形带传动:噪声小、工作可靠、成本低 (3)齿形带传动
摇臂称套
调整螺钉
配气机构设计
1 = 2~ 3mm
一般衬套材料为锡青铜。要进行比压校核
q Pz [q] d1 B1
[q] 62M Pa [q] 85 ~ 90MPa
汽油机 柴油机
3. 连杆大头孔
由曲柄销直径和长度确定
D 2 D 222
2= 1 2~.~ 3 5m 2mm m 汽 柴油 油机 机
主要保证 B0<D 即连杆的宽度要小于气缸。
图7-12 连杆有限元模型位移边界约束 图 7-13 连杆三维有限元模型
谢谢大家
1X45° R6 R6
3 6
6.5
6.3 1.6 8
26
6.3 58
15
3.2 Φ15
10 3
D
D向
1X45° 两端
14-0.24
图 7-11 内燃机连杆螺栓和螺钉典型结构
第四节 连杆的强度计算方法
现在连杆的强度计算都是采用有限元方法进行。简单计算时可以根 据连杆的对称性采用二维模型(图7-12),利用连杆的对称性只计算连 杆的一半。如果想得到比较详细的连杆应力分布状况,可以采用三维实 体单元(图7-13),如果采取有限元软件里面的非线性功能,还可以计 算大头盖与连杆大头之间、连杆大头与曲柄销之间的接触应力;模拟预 测拉载荷作用下的最小螺栓预紧力,等等。
l
l
PR P
P
PR
l
l
a
b
c
图 7-6 斜切口形式及斜切口螺钉
Φ´
图 7-7 连杆大头形式及大头盖定位
图 7-8采用连杆大头裂解工艺的连杆总成
目前最新的连杆大头盖定位方式是采用连杆大头裂解(图7-8)工艺, 即整体加工出连杆大头,然后利用胀断的方式裂解开连杆大头,这样产生 的剖分面是凸凹不平的断裂茬口,
柴油机配气机构设计

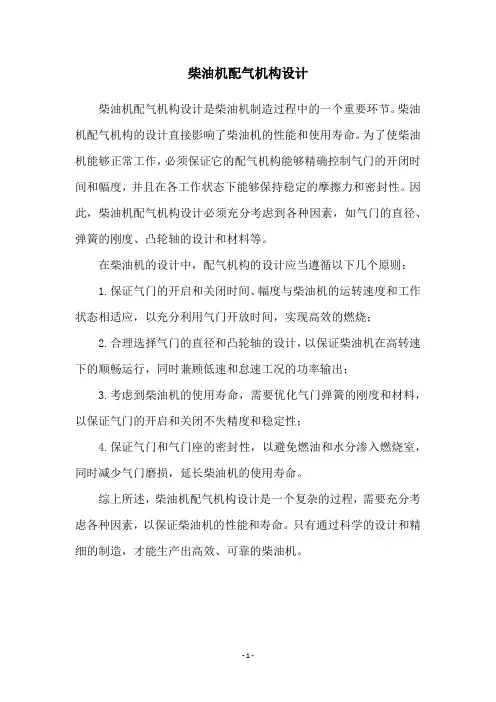

柴油机配气机构设计
柴油机配气机构设计是柴油机制造过程中的一个重要环节。
柴油机配气机构的设计直接影响了柴油机的性能和使用寿命。
为了使柴油机能够正常工作,必须保证它的配气机构能够精确控制气门的开闭时间和幅度,并且在各工作状态下能够保持稳定的摩擦力和密封性。
因此,柴油机配气机构设计必须充分考虑到各种因素,如气门的直径、弹簧的刚度、凸轮轴的设计和材料等。
在柴油机的设计中,配气机构的设计应当遵循以下几个原则:
1.保证气门的开启和关闭时间、幅度与柴油机的运转速度和工作状态相适应,以充分利用气门开放时间,实现高效的燃烧;
2.合理选择气门的直径和凸轮轴的设计,以保证柴油机在高转速下的顺畅运行,同时兼顾低速和怠速工况的功率输出;
3.考虑到柴油机的使用寿命,需要优化气门弹簧的刚度和材料,以保证气门的开启和关闭不失精度和稳定性;
4.保证气门和气门座的密封性,以避免燃油和水分渗入燃烧室,同时减少气门磨损,延长柴油机的使用寿命。
综上所述,柴油机配气机构设计是一个复杂的过程,需要充分考虑各种因素,以保证柴油机的性能和寿命。
只有通过科学的设计和精细的制造,才能生产出高效、可靠的柴油机。
- 1 -。
汽车发动机-配气机构详细设计资料
汽车发动机配气机构6.1配气机构功用:•配气机构是控制内燃机进、排气过程的机构,即呼吸系统。
•按气缸的发火顺序和气缸中的工作过程,适时开启和关闭进气阀及排气阀,进入新鲜空气,排出废气。
工作条件:•转速高,若n=1000,四冲程,500次,以很高而变化的速度工作,惯性力和热负荷大,且润滑不良,零件磨损大。
要求:•定时准确;•有足够大的气体流通面积;•振动,噪音小;•工作可靠,寿命长;•结构简单,维修方便。
6.1配气机构的布置及传动• 配气机构的类型有气阀式,气孔式,气孔-气阀式。
6.1.1气阀式配气机构的布置:按气阀的布置可分为:•顶置式气阀和侧置式气阀按凸轮轴的位置可分为:•上置式凸轮和下置式凸轮。
按曲轴和凸轮轴的传动方式可分为•齿轮传动和链条传动侧置气门式气门机构3、优缺点:曲轴到气门距离近,方便齿轮传动,气门间隙调整方便,但气道拐弯多,流动阻力大,充气效率低,燃烧室扁平,结构不紧凑,容易爆震,压缩比低。
...1、结构特点: 气门布置在气缸体一侧,气门头部朝上,没有摇臂、推杆,下置式凸轮轴,齿轮传动。
...2、工作原理: 正时齿轮副带动凸轮轴转动,转到凸轮桃尖顶起气门挺杆,推动气门克服弹簧预紧力开启。
凸轮基圆与气门挺杆接触时,气门在气门弹簧预紧力的作用下关闭。
...顶置式气阀优点:燃烧室结构紧凑,可减小进,排气系统的阻力。
缺点:传动链的零件多,质量大因而惯性载荷较大。
2.凸轮轴布置形式1)下置式凸轮轴优点:凸轮轴与曲轴距离近,传动方便。
缺点:传动距离远,传动组件多,惯性大,加剧了零件的震动和磨损。
2)上置式凸轮轴优点:凸轮直接作用于摇臂,省去了挺柱和顶杆缺点:曲轴到凸轮轴传动机构复杂。
3)顶置式凸轮轴优点:凸轮轴直接驱动气阀,无惯性载荷的作用。
缺点:气阀杆受侧推力的作用磨损大。
曲轴列凸轮轴传动复杂,,拆装气缸盖也较麻烦。
3.气阀数及布置1)每气缸两个气阀的布置•每缸两阀,总是采用较大的气阀道路面积,且进气阀直径大于排气阀直径。
柴油机的进排气系统结构设计
柴油机的进排气系统结构设计1进气系统设计1.1进气系统的组成及其作用进气系统主要空气滤清器和进气支管组成。
1.2空气滤清器设计1.2.1作用燃油燃烧的时候需要消耗大量的空气,以一般的柴油机为例,每消耗一升柴油大概要消耗6000-10000L空气。
这么多的空气,里面的杂质诸如灰尘等肯定会很多,如果不把这些杂质清除,一定会加速气缸的部件的磨损,缩短整个发动机的寿命。
有实验表明,如果不加装滤清器,发动机的寿命大概缩短三分之二,所以空气滤清器是很重要的。
为了保证柴油机气缸的寿命,我们决定采纳干式滤清器。
1.2.2进气导流管的设计在现在的这个柴油机车上,为了增强进气效果,能够利用发动机的谐振,这需要空气滤清器的进气导管有交大的容积,来增强发动的谐振,提升进气效能,但进气导管又不能做的太粗,否则在里面流动的新奇空气的流速太低,反而不利于进气,为了使效果最佳,本次设计的柴油机的导流管应该做的又细又长。
1.2.3进气支管的设计进气支管对于柴油机或者气道燃油喷射式发动机来说,进气支管必须把新奇的空气分配到各个气缸的进气道里面来,而且是均匀的分配,从这个要求考虑,进气支管必须是等长的,而且为了保证空气具有较高的流速,进气支管的内壁的应该尽可能的光滑,以便提升进气水平。
一般进气道使用合金铸铁制造,但车辆轻量化是汽车的重点进展方向之一,为了配合这种趋势,近来也采纳铝合金制造的进气支管,这种进气支管具有质量轻,导热性能优良的特点,随着科技的进步也有采纳复合材料的进气支管,而且应用越来越广。
这种进气支管,内壁光滑,质量很轻,关键是其无需特别加工,其内壁就特别光滑,这点十分重要,所以有增大应用的趋势。
1.3进气系统的方案为了充分利用进气歧管的谐波效应,使发动机在低速时获得大扭矩,在高速时获得大功率,保证在不同工况下具有良好的性能,汽车发动机采纳了可变进气系统。
每个进气歧管都有两个进气通道,一长一短。
根据汽油机的工作转速高低、负荷大小,由旋转阅A操纵空气经过哪一个通道流进气缸,可变进气管,它由两种长度的冲压管组成,可旋转阀A在外壳中转动;中低速时,空气由外侧通道经单独的进气管进入一长管,实现中、低速大扭矩;高速时,空气由内部通口经双进气管进入一短管,实现高速大功率。
柴油机基本知识之配气机构
尾部:主要起固定弹簧座的作用。 气门导管
引导气门做往复直线运动,与气门杆身相配。同缸盖是过 盈配合。 气门座:同缸盖是过盈配合。铝合金缸盖必须镶气门座。 气门弹簧
保证气门紧贴气门座,防止气门落座时发生跳动等。常 用双弹簧结构 气门旋转机构:
安装在气门尾部,在气门工作时发生一定的转动,以使 气门受热、磨损均匀,同时可以挤出气门密封锥面的积碳等 物质。有自由、强制旋转两种。
配气相位 用曲轴转角表示的进、排气门实际开闭时
刻和开启持续时间,称为配气相位。 进气提前开启角α;延时关闭角β 则进气门打开持续时间:180+α+β 排气提前开启角γ;延时关闭角δ 则排气门打开持续时间:180+γ+δ 提前开启作用:可以减少进排气阻力,减少进排气消耗
功。 延时关闭作用:利用进排气惯性,以增大进排气量。 气门叠开角:α+δ
配气凸轮轴
1、四冲程配气凸轮轴与曲轴转速之比:1:2 2、凸位 4、凸轮轴定时齿轮的安装必须根据记号进行,以保证 发动机的配气相位与发动机的发火顺序相符。
凸轮轴布置在缸体上部。凸轮轴经过挺柱直接驱动摇臂 而省去推杆,驱动气门所需零部件数目较少。当凸轮轴的中 心线距离曲轴中心较远时,为防止齿轮直径过大,一般加入 一个中间齿轮(惰轮)
3、凸轮轴上置式
凸轮轴布置在缸盖上。凸轮轴通过摇臂、摆臂驱动气门 ,或直接驱动气门。驱动气门所需零部件数目最少。适用于 高转速发动机,应用较广泛。
柴油机基本知识 之配气机构
2011.8.17
配气机构的功能:
按照发动机每一气缸内进行的工作循环和发火顺序的要求, 定时开启和关闭进、排气门,使新鲜充量(汽油机为可燃混合气、 柴油机为空气)及时进入气缸,而废气及时从气缸排出。
配气机构课件~认识柴油发动机配气机构结构·维修与工作过程
2. 配气机构的组成:配气
机构由气门组和气门传动组 组成。
①气门组: 气门、气门导管、 气门座圈、气门弹簧、气门 弹簧座和气门锁夹等 。 气门组作用: 对气缸的密封 (封闭进、排气道) 。
②气门传动组 :正时齿轮、 凸轮轴、气门挺柱、气门推 杆、气门摇臂、摇臂轴、摇 臂轴座和气门间隙调整螺钉 等。
气门传动组作用:使进、 排气门能按配气相位规定的 时刻开闭,且保证有足够的 开度。
气门穿过气门导管,在其尾
端通过气门锁片或锁销固定在弹簧 座上。气门弹簧安装在气门杆外围, 并有一定的预紧力。气门弹簧的上 端抵靠在弹簧座上,其下端座落在 气缸盖的弹簧座上。当气门关闭时, 在气门弹簧预紧力的作用下,气门 头部密封锥面紧压在气门座上,将 气道封闭。摇臂轴通过支架固定在 气缸盖上平面上,摇臂安装在摇臂 轴上,可绕摇臂轴转动。摇臂长臂 端与气门杆端接触,摇臂短臂端装 有调整气门间隙的调整螺钉。凸轮 轴安装在气缸体的一侧或气缸盖顶 部。挺柱呈杯状,位于挺柱导向体 内,其下端与凸轮轴接触。推杆为 一细长杆件,上端与摇臂调整螺钉 接触,下端穿过气缸盖过孔与挺柱 接触。
气门间隙的大小由发动机生产 企业根据试验确定。
发动机采用液力挺柱时,因挺 柱的长度能自动变化,随时补偿气 门的热膨胀量,故不需要预留气门 间隙。
气门间隙
摇臂
为何排气 门间隙大 于进气门
间隙?
气门杆
气门
间隙
进气门 0.25~0.30mm
排气门 0.30~0.35mm
柴油机配气机构
单元三 配 气 机 构
由于进入气缸的新鲜气流和排出气缸的废气气流的 流动惯性都比较大,在短时间内会各自保持原来的流动 方向,因此只要气门重叠角选择适当,正常工况下不会 产生废气倒流入进气管或新鲜空气随同废气排出的情况 ,这将有利于气缸换气。但应注意,如气门重叠角过大 或者排气门间隙过大,就可能出现废气倒流,进气量减 少,发动机异响。对于不同发动机,由于结构形式、额 定转速各不相同,因而配气相位也不相同。合理的配气 相位应根据发动机性能要求,通过反复试验确定。
单元三 配 气 机 构
理论学习 一、 配气机构概述
(一)配气机构的基本功能与组成
配气机构的基本功能是按照发动机各缸的做功顺 序和每个气缸工作循环的要求,适时地将各缸进气门 与排气门打开或关闭,以便尽可能多的新鲜空气进入 气缸并把燃烧后的废气充分排出气缸。
单元三 配 气 机 构
配气机构由气门组和气门传动组组成,如图3-1所示。
单元三 配 气 机 构
(二)配气机构的分类
1. 按每缸气门数量分
按每缸气门的数量,配气机构可分为二气门式和 多气门式。现代发动机普遍采用多气门结构,常见的 为四气门结构,每缸两个进气门、两个排气门。
气门数的增加使发动机的进、排气通道的横截面 积增加,阻力减小,提高了发动机的充气效率,有利 于改善发动机的动力性能。
η v=M/MO 式中,M为进气过程中实际充入气缸的新鲜空气质量; MO为进气状态下充满气缸工作容积的新鲜空气质量。
单元三 配 气 机 构
充气效率越高Байду номын сангаас表明进入气缸内的新鲜空气 的质量越多,就可以使较多燃料充分燃烧,燃烧 时放出的热量就越大,所以发动机发出的功率也 越大。对于一定工作容积的发动机而言,充气效 率与进气终了时气缸内的压力和温度有关。此时 压力越高,温度越低,则一定容积的气体质量就 越大,即充气效率越高。
135柴油机配气机构设计
重庆工学院毕业设计(论文)题目:135柴油机配气机构设计摘要本篇论文是关于135型柴油机配气机构设计的,主要是对135型柴油机的主要运动零件设计以及一些辅助系统的简要设计。
通过热力计算、动力计算,并根据性能进行合理的零件设计,从而使135柴油机具备更好的经济性能和动力性能。
本文除了包括配气机构的设计外,还包括进排气及配气系统设计。
关键词:135型;柴油机;设计;动力计算AbstractThis thesis is about the design of gas distribution mechanism of 135 type diesel engine, mainly is the brief design mainly exercise on type 135 diesel engine parts and some auxiliary system design. Through the calculation of thermodynamic calculation, dynamic, and parts of reasonable design according to performance, so that the 135 diesel engine has the better economic performance and dynamic performance. In addition to this design includes a gas distribution mechanism, also includes the design of inlet and exhaust and the gas distribution system,.Key words: type 135; diesel engine; design; dynamic calculation目录引言 (1)1 前言 (1)1.1 研究目的和意义 (1)1.2 国内外研究及发展现状 (2)1.3 研究内容和方法 (3)2 135柴油机工作过程热计算 (1)2.1 柴油机工作过程热计算已知参数 (1)2.2 135柴油机工作过程热计算 (2)2.2.1 一般参数的计算 (2)2.2.2 进排气过程计算 (3)2.2.3 压缩终点参数计算 (4)2.2.4 燃烧过程的计算 (4)2.2.5 膨胀终点参数的计算 (5)2.2.6 指示参数的计算 (5)2.2.7 有效参数的计算 (6)P (6)2.3 平均有效压力meC (7)2.4 活塞平均速度mS/ (8)2.5 行程缸径比D3 配气机构总体设计 (11)3.1 气门数目、布置和驱动 (11)3.2 凸轮轴的布置和传动 (11)3.3 配器系统设计 (13)3.3.1 气门组 (14)3.3.2 进排气门设计 (15)3.3.3 气门传动组 (16)4 气门组的设计 (19)4.1 气门的结构和设计 (19)4.2 气门材料的选择 (22)4.3 气门导管的设计 (23)4.4 曲轴的设计 (24)4.4.1曲轴的材料及结构 (25)4.4.2曲轴尺寸的设计 (26)5 气门弹簧的设计 (28)5.1 气门弹簧概述 (28)5.2 气门弹簧尺寸的确定 (29)5.3 气门内弹簧计算过程 (33)5.4 气门弹簧的校核 (39)5.4.1 气门弹簧的强度校核 (39)5.4.2 气门弹簧的共振校核 (41)6 凸轮轴与气门传动件的设计 (43)6.1 凸轮轴的设计 (43)6.1.1 凸轮轴的设计要求及结构 (43)6.1.2 凸轮轴尺寸的设计 (43)6.2 挺柱的设计 (47)6.3 推杆和摇臂的设计 (47)结论 (49)参考文献 (50)致谢 (51)引言柴油直接在发动机内部燃烧产生热能转变为机械能对外作功的热机称为柴油机。
刘威振---配气机构气门组的设计
