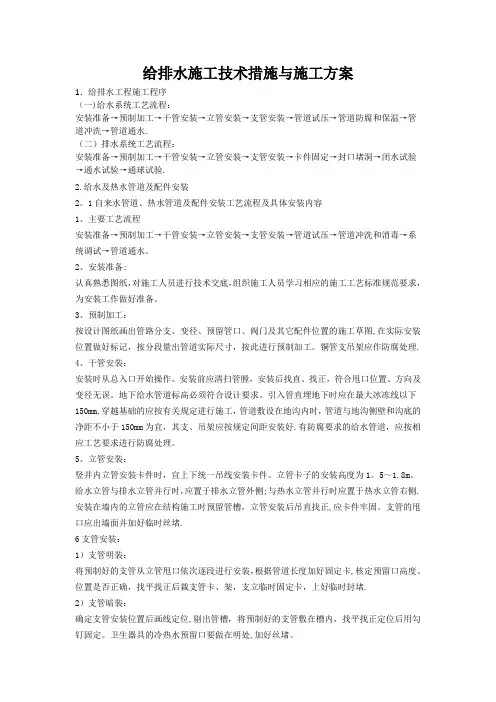

给排水施工技术措施与施工方案

给排水施工技术措施与施工方案

1．给排水工程施工程序

（一）给水系统工艺流程：

安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗→管道通水。

（二）排水系统工艺流程：

安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验→通球试验。

2.给水及热水管道及配件安装

2.1自来水管道、热水管道及配件安装工艺流程及具体安装内容

1、主要工艺流程

安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗和消毒→系统调试→管道通水。

2、安装准备：

认真熟悉图纸，对施工人员进行技术交底，组织施工人员学习相应的施工工艺标准规范要求，为安装工作做好准备。

3、预制加工：

按设计图纸画出管路分支、变径、预留管口、阀门及其它配件位置的施工草图，在实际安装位置做好标记，按分段量出管道实际尺寸，按此进行预制加工。铜管支吊架应作防腐处理。

4、干管安装：

安装时从总入口开始操作。安装前应清扫管膛，安装后找直、找正，符合甩口位置、方向及变径无误。地下给水管道标高必须符合设计要求。引入管直埋地下时应在最大冰冻线以下150mm，穿越基础的应按有关规定进行施工，管道敷设在地沟内时，管道与地沟侧壁和沟底的净距不小于150mm为宜，其支、吊架应按规定间距安装好。有防腐要求的给水管道，应按相应工艺要求进行防腐处理。

5、立管安装：

竖井内立管安装卡件时，宜上下统一吊线安装卡件。立管卡子的安装高度为1.5～1.8m。给水立管与排水立管并行时，应置于排水立管外侧；与热水立管并行时应置于热水立管右侧。安装在墙内的立管应在结构施工时预留管槽，立管安装后吊直找正，应卡件牢固。支管的甩口应出墙面并加好临时丝堵。

6支管安装：

1)支管明装：

将预制好的支管从立管甩口依次逐段进行安装，根据管道长度加好固定卡，核定预留口高度、位置是否正确，找平找正后栽支管卡、架，支立临时固定卡，上好临时封堵。

2）支管暗装：

确定支管安装位置后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处，加好丝堵。

2.2给水及热水管道试压、冲洗消毒

1、管道试压

1)铺设、暗装、保温的管道安装完毕后，隐蔽前应按设计要求进行水压试验。

2)管道试压程序：

(1)连接试压泵：一般连在首层或室外管道入口处。

(2)试压前，封堵各敞口处，关闭入口总阀门和所有泄水阀、门，打开各分路及主管和系统最高处的放风阀门。打开水阀门，往系统内注水，当压力表针移动时，应检查系统有无渗漏，若出现及时处理。满水后放净空气，并将阀门关闭。

(3)开泵升压至试验压力，在试验压力下观测10min，压力降不超过0.02MPa，然后降至工作压力进行检查，应不渗不漏。试压合格后，拆除试压水泵，切除水源，并把管道内的水泄净。

3)试验压力的标准：

(1)室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6 MPa。

(2)热水系统水压试验必须符合设计要求。当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0.1 MPa，同时在系统顶点的试验压力不小于0.3 MPa。

2、管道冲洗和消毒

水压试验合格后，应分段对管道进行冲洗。其冲洗方法为：

1)给水系统一般用洁净水冲洗。

2)冲洗时，以能达到最大流量和压力进行，并使水的流速不小于1.5m/s。排水管断面积不小于被冲洗管段面积的60%。

3)水冲洗应连续进行，当设计无规定时，以出口的水色和透明度与入口处相一致为合格。

4)管道冲洗合格后，将水排净。若为生活饮用水管，应用含有20～30 mg/L游离氯的水浸泡

24h，进行消毒，再用饮用水冲洗，经有关部门化验合格，才能使用。

2.3给水及热水系统调试

向给水系统供水，调整供水系统，按设计工况确定调频器供水压力点，并对系统进行调试，使其压力，水质符合设计要求。热水系统可供与热水压力相同的冷水。热源调试再夏季白天可优先使用热水箱中热量，热负荷不够时，启动锅炉。夜间蓄热；冬季应在用水高峰时使用蓄热槽热水和启动锅炉。热水热源系统应调试各种工况的运行参数以达到设计要求。

3．排水和雨水管道及配件安装

3.1排水管道及配件安装工艺流程及具体安装内容

1、主要工艺流程

安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验→通球试验。

2、安装准备

根据设计图纸及技术交底,核对预留孔洞尺寸、标高、位置是否正确，并将标高位置画线定位，标出支、吊架位置。清理管膛、进行除锈防腐等项工作。

3、预制管段

对部分管段可预先按测绘的草图下料，编号，码放在用方木垫平的场地，待安装时使用。

4、干管安装

当敷设在管沟或房心土回填到管底标高处敷设干管时，可将预制好的管段从排出管出口处向室内顺序排列，按施工图的坐标、标高找好位置和坡度，以及各预留管口的方向和中心线，装好支、托架。安装好后，再将各立管及首层卫生器具的排水预留管口，接至首层地坪线，待进行灌水试验，合格后做好隐蔽工程验收手续。

5、立管安装

安装立管应从首层开始，逐层安装。操作人员将立管对好口后，上好胶圈，找正甩口和立管检查口方向，用木楔将立管穿楼板孔洞处临时卡牢，吊直、拧紧管箍。复查立管垂直度，满足在允许偏差范围之内。

6、厨房、卫生间穿楼板孔洞处的防渗漏处理

穿板管道安装完毕，将穿板孔四周原有混凝土表面浮浆及外露石子凿除，用水冲洗干净并保持湿润，然后在接缝处表面刷水泥浆一道，用比楼板混凝土等级高一级的细石混凝土补洞，补洞的混凝土分两次浇筑，第一次浇筑至板厚的一半处，试水不渗后再浇余下部分的混凝土直至板面下10mm处，余下的10mm高用防水砂浆填密实，补洞完后蓄水养护不少于7d。

7、支管安装

先将托架按规定位置和坡度栽好，或者栽好吊卡，量准吊棍尺寸，将预制好管道与立管甩口对准，上好胶圈，固定支管，然后拧紧管箍。将预留口封堵。

3.2雨水管道及配件安装工艺流程及具体安装内容

1、主要工艺流程：同上

2、本工程雨水采用内排水方式，该系统由天沟、雨水斗、连接管、悬吊管、立管和排出管等部分组成。安装后做灌水试验，灌水高度必须到每根立管上部的雨水斗。

3.3排水管道灌水、通球试验

1、排水管道灌水试验

1）排水管道的隐藏工程在隐蔽前应进行灌水试验。雨水管道隐蔽部分做灌水试验，雨水系统安装完毕后。应对系统进行灌水试验。

2）灌水试验标准：埋设排水管道以一层地面高度为准，雨水管道以雨水漏斗高度为准。3）灌水试验的程序：灌水试验前将排水出户管堵严，然后向系统灌水，灌满水１５分钟后，再灌满水，观察５分钟水位不降不合格。

2、排水管道通球试验

1)检验范围：排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管管道的2/3，通球率达到100%。

2)通球试验程序：一般在通水试验后进行，用相当于被检验管段的管径的2/3空心胶皮球从排水管顶端投入，同时注入一定量的水，以球顺利从出户检查井排出为合格。

3.4排水系统系统调试

检查各排水系统，均应与室内外排水系统接通，并可以向室外排水。检查排水系统各排水
