施工现场临时用电验收记录表
施工临时用电验收记录表

施工临时用电验收记录表施工临时用电验收记录表XXX编号:单位名称序号工程名称验收结果验收项目验收内容1 XXX 飞龙新苑18#、19#房是否按临时用电施工组织设计要求实施总体布置。
临时用电外电防护应编制防护方案,审批手续齐全、防护严密。
2 持证上岗持有效证件的电工从事现场电气作业和管理,防护用品正确使用。
配电室、总配箱室内整洁、通风、外开门有锁,有停电标志牌、安全警示牌,有专用灭火器材。
总配箱四周通畅,箱内设电源隔离开关及短路、过载、漏电保护器,各开关有用途标记。
3 严禁使用绝缘差、老化、破皮电线,防止漏电。
五蕊电缆线,应埋地或架空敷设,严禁沿地面明设,并应避免机械损伤和介质腐蚀,埋地电缆电路径应设防卫标志。
电缆直接埋地敷设的深度不应小于0.7m,引出地面从2 m高度至地下0.2 m处,必须架设防护套管。
架空电缆严禁沿脚手架、树木或其他设施敷设,电缆距地面高度不得小于2.5m。
在建工程内电缆线路必须采用埋地引入。
4 现场的电箱设置应符合“三级配电、二级保护”和“一机、一闸、一漏、一箱”的基本要求。
总配电箱中漏电保护器的动作电流与动作时间的乘积≤30mA.S,开关箱中漏电保护器的动作电流≤30mA.S(或15mA),动作时间<0.1s。
电箱内有隔离开关,具有过载、短路保护,电箱有门、有锁、有防雨措施;电箱安装位置适当,箱内无杂物,动力、照明分设,有PE、N端子板,电线进出应下进下出;电箱统一编号,并设安全用电警示标志。
5 采用TN-S接零保护系统,严禁接地、接零混接,接地体符合要求,不得采用螺纹钢,重复接地电阻值≤10Ω,防雷接地电阻值≤30Ω。
照明专用回路设漏电保护,灯具金属外必须接零保护,照明变压器必须使用双绕组型安全隔离变压器,严禁使用自耦变压器。
潮湿作业、手持照明、室内线路及灯具安装高度低于2.5m的应使用36伏以下的安全电压。
现场禁用硬塑线、互套线、花线。
6 施工现场临时用电档案应建立、健全,符合要求。
临时用电验收记录表

施工现场临时用电验收表接地电阻测试记录表注:1、接地电阻应定期(每月一次)进行测试。
2、测试人为电工、监测人可以是安全员或机管员。
3、工作接地指变压器中性点直接接地。
4、重复接地不少于三处(始端、中间、末端)。
接地电阻测试记录表注:1、接地电阻应定期(每月一次)进行测试。
2、测试人为电工、监测人可以是安全员或机管员。
3、工作接地指变压器中性点直接接地。
4、重复接地不少于三处(始端、中间、末端)。
接地电阻测试记录表注:1、接地电阻应定期(每月一次)进行测试。
2、测试人为电工、监测人可以是安全员或机管员。
3、工作接地指变压器中性点直接接地。
4、重复接地不少于三处(始端、中间、末端)。
接地电阻测试记录表注:1、接地电阻应定期(每月一次)进行测试。
2、测试人为电工、监测人可以是安全员或机管员。
3、工作接地指变压器中性点直接接地。
4、重复接地不少于三处(始端、中间、末端)。
接地电阻测试记录表注:1、接地电阻应定期(每月一次)进行测试。
2、测试人为电工、监测人可以是安全员或机管员。
3、工作接地指变压器中性点直接接地。
4、重复接地不少于三处(始端、中间、末端)。
注:1、此表为一台漏电保护器使用一张,作为其运行测试记录。
2、漏电保护器测试按照说明书有关要求进行,测试(每周至少一次)。
3、测试人为电工,监测人可以是安全员或机管员。
注:1、此表为一台漏电保护器使用一张,作为其运行测试记录。
2、漏电保护器测试按照说明书有关要求进行,测试(每周至少一次)。
3、测试人为电工,监测人可以是安全员或机管员。
注:1、此表为一台漏电保护器使用一张,作为其运行测试记录。
2、漏电保护器测试按照说明书有关要求进行,测试(每周至少一次)。
3、测试人为电工,监测人可以是安全员或机管员。
表:8—7—1注:1、此表为一合用电设备使用一张,作为其测试记录。
2、按设备产品使用说明书和有关规范的要求定期(每季度至少一次)对其绝缘电阻进行测试。
3、测试人为电工,监测人可以是安全员或机管员。
施工现场临时用电工作验收记录表

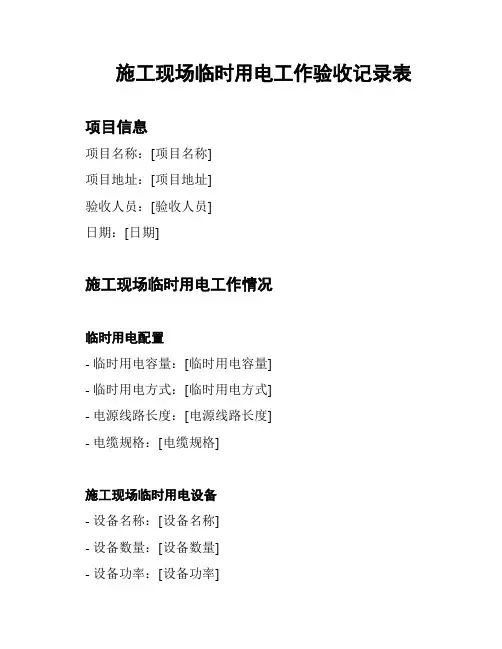

施工现场临时用电工作验收记录表
项目信息
项目名称:[项目名称]
项目地址:[项目地址]
验收人员:[验收人员]
日期:[日期]
施工现场临时用电工作情况
临时用电配置
- 临时用电容量:[临时用电容量]
- 临时用电方式:[临时用电方式]
- 电源线路长度:[电源线路长度]
- 电缆规格:[电缆规格]
施工现场临时用电设备
- 设备名称:[设备名称]
- 设备数量:[设备数量]
- 设备功率:[设备功率]
临时用电安全措施
- 临时用电安全检查:[安全检查情况]
- 是否设置短路保护:[是否设置短路保护]
- 是否设置漏电保护:[是否设置漏电保护]
- 是否设置火灾报警设备:[是否设置火灾报警设备] 验收情况
临时用电设备验收
- 设备运行状况:[设备运行状况]
- 设备是否正常工作:[设备是否正常工作]
- 设备是否安装牢固:[设备是否安装牢固]
- 设备线路是否牢固接地:[设备线路是否牢固接地]
安全措施验收
- 短路保护是否有效:[短路保护是否有效]
- 漏电保护是否有效:[漏电保护是否有效]
- 火灾报警设备是否正常:[火灾报警设备是否正常]
其他说明
[其他需要说明的情况]
验收结果
根据以上情况,经验收人员现场验收,确认施工现场临时用电工作符合相关安全要求,具备正常运行条件。
验收人员签字:_________________
日期:_______________________。
施工现场临时用电设备验收记录表

施工现场临时用电设备验收记录表1. 验收信息
- 验收日期:[填写验证日期]
- 施工现场地址:[填写施工现场地址]
- 临时用电设备供应商:[填写供应商名称]
2. 验收人员
- 验收单位:[填写验证单位名称]
- 验收人员:[填写验证人员姓名]
- 供应商或承包商代表:[填写供应商或承包商代表姓名] 3. 验收内容
3.1 验收项目
3.2 备注
[填写任何备注或特别注意事项]
4. 验收结果
- 经过本次验收,临时用电设备的验收结果如下:[填写验收结果,包括总体评价和结论]
5. 签名
5.1 验收单位代表
签名:________________
日期:_________________
5.2 供应商或承包商代表
签名:________________
日期:_________________
注意:本记录表必须妥善保管,作为验收依据。
临时用电验收记录表

临时用电验收记录表临时用电验收记录表是用于临时用电工程的验收过程中,记录验收过程和结果的重要文件。
下面是一份可能的临时用电验收记录表的参考内容,供参考:[项目名称]: 临时用电工程验收记录表[项目信息]1. 项目名称:2. 项目地址:3. 建设单位:4. 施工单位:5. 验收单位:6. 验收日期:[临时用电工程基本情况]1. 用电工程名称:2. 用电工程范围:3. 用电工程进度:4. 主要施工内容:5. 施工起止日期:6. 临时用电开工日期:7. 临时用电完工日期:[临时用电设备验收情况]1. 临时用电设备名称:2. 设备数量:3. 设备型号:4. 设备负荷:5. 设备投运日期:6. 是否符合规范要求:[临时用电线路验收情况]1. 临时用电线路名称:2. 线路长度:3. 线路敷设方式:4. 线路敷设材料:5. 是否符合规范要求:[临时用电安全措施验收情况]1. 临时用电安全措施名称:2. 安全措施实施情况:3. 是否符合规范要求:[用电负荷验收情况]1. 用电负荷计算:2. 用电负荷实际情况:3. 是否符合规范要求:[验收结论]1. 临时用电工程是否符合相关规范要求:2. 临时用电设备、线路、安全措施是否经过验收:3. 临时用电工程是否具备正常使用条件:4. 是否可以移交使用或投入使用:[其他事项]1. 验收过程中发现的问题:2. 验收过程中采取的措施:3. 验收过程中得出的经验教训:[验收人员]1. 建设单位代表:2. 施工单位代表:3. 验收单位代表:以上是一份临时用电验收记录表的参考内容,具体内容可以根据实际工程情况进行调整和修改。
在填写该表格时,需要准确记录各项参数,确保符合相关规范要求以及安全可靠,以便用电项目在后续的工程阶段中能够顺利使用。
施工现场临时用电工程验收记录表

施工现场临时用电工程验收记录表
1. 项目信息
- 项目名称:[请填写项目名称]
- 施工单位:[请填写施工单位]
- 监理单位:[请填写监理单位]
- 施工现场:[请填写施工现场地址]
- 验收日期:[请填写验收日期]
2. 验收人员
- 验收人员:[请填写验收人员姓名]
- 人员职务:[请填写验收人员职务]
3. 用电工程情况
3.1 用电设备及数量
- [请填写用电设备1]:[请填写数量]
- [请填写用电设备2]:[请填写数量]
- [请填写用电设备3]:[请填写数量]
- ...
3.2 临时用电线路
- 临时用电线路布置是否符合相关要求:[是/否]
- 临时用电线路敷设是否牢固可靠:[是/否]
- 临时用电线路是否有裸露导体:[是/否]
- 临时用电线路是否有漏电现象:[是/否]
- 临时用电线路是否有保护措施:[是/否]
4. 安全管理情况
- 施工现场是否存在违章用电行为:[是/否]
- 施工现场是否存在火灾隐患:[是/否]
- 施工现场是否存在电气安全事故隐患:[是/否]
5. 验收结论
经过仔细验收,确认施工现场临时用电工程符合相关要求。
6. 验收人员签字
- 验收人员签字:______________
- 日期:______________
7. 监理单位意见
- 监理单位意见:[请监理单位填写意见]
8. 项目负责人意见
- 项目负责人意见:[请项目负责人填写意见]
9. 附件
- [请列出附件清单,如相关图纸、设备清单等]
注:以上内容经施工单位、监理单位和验收人员共同确认后生效。
施工现场临时用电安全检查验收记录

施工现场临时用电安全检查验收记录一、施工现场基本情况施工单位:XXX建筑工程有限公司工程名称:XXX建筑工程项目施工地点:XXX省XXX市XXX区XXX街道XXX号二、用电设备安全检查在施工现场临时用电设备工程的完成之后,根据《施工现场临时用电安全管理规定》,进行了临时用电安全检查,以下是检查情况记录:1.检查了临时用电设备的电气装置和接地装置的安装情况,包括主开关、分断电器、断电器排、插头、插座等,均符合安装规范要求,接地良好,无缺陷。
2.检查了临时电源线路敷设情况,线路敷设经过合理、固定,无露在地面上的情况,接头紧固牢固,无松动现象。
3.检查了临时用电设备的绝缘状况,使用绝缘测量仪进行了检测,无漏电现象,绝缘阻抗达到了要求。
4.检查了临时用电设备的线路负荷情况,经过计算和研究,负荷均在允许范围内,未出现过载现象。
5.检查了临时用电设备的周围环境安全情况,避免了设备接触到易燃易爆材料,保证了设备的安全性。
6.检查了临时用电设备的使用人员对电气设备的操作安全情况,要求操作人员都具备电工证,熟悉临时用电设备的使用操作,严禁无证人员擅自操作。
7.检查了临时用电设备的防雷设施情况,临时用电设备进行了接地处理,并安装了合格的避雷针,保证了设备的防雷安全。
根据以上检查情况,经过现场测试和复核,确认临时用电设备符合《施工现场临时用电安全管理规定》的要求。
三、施工单位应执行的补救措施1.根据检查结果,对于发现的问题进行整改。
如有电气装置和接地装置的安装缺陷,需及时修复;如有线路敷设不符合要求的情况,需进行重新敷设;如有绝缘状况不良或线路负荷过大的情况,需采取相应的补救措施。
2.施工单位应加大对临时用电设备的安全培训力度,确保操作人员具备电工证,熟悉临时用电设备的使用操作,杜绝无证人员擅自操作的情况发生。
3.施工单位应定期进行临时用电设备的安全检查,做好设备的维护保养工作,以确保设备的正常运行和安全使用。
四、临时用电设备验收结论经过检查和复核,确认施工现场临时用电设备符合《施工现场临时用电安全管理规定》的要求,并已采取相应的补救措施,保证了施工现场用电的安全。
施工现场临时用电验收记录表

施工现场临时用电验收记录表1. 引言本文档记录了施工现场临时用电验收的相关信息,主要目的是确保安全和可靠性,并遵循相关的电力规范和标准。
2. 检测方面在施工现场临时用电验收中,针对以下方面需要特别关注:-设备安全与可靠性; -线路绝缘性能; -地线连接可靠性; -负载均衡和供电能力; -其他安全事项。
3. 验收记录表3.1 基本信息-工程名称:xxx -工程地点:xxx -施工单位:xxx -联系人及电话:xxx -审批人及电话:xxx3.2 设备安全性能检测设备名称规格型号数量是否符合标准备注发电机组xxx xx 是 / 否xxx开关箱xxx xx 是 / 否xxx其他设备xxx xx 是 / 否xxx3.3 线路绝缘性能检测线路名称规格型号数量是否符合标准备注导线xxx xx 是 / 否xxx电缆xxx xx 是 / 否xxx绝缘子xxx xx 是 / 否xxx其他设备xxx xx 是 / 否xxx3.4 地线连接可靠性检测设备名称规格型号数量是否符合标准备注接地体xxx xx 是 / 否xxx接地线xxx xx 是 / 否xxx其他设备xxx xx 是 / 否xxx3.5 负载均衡和供电能力检测设备名称规格型号数量是否符合标准备注配电箱xxx xx 是 / 否xxx主开关xxx xx 是 / 否xxx配电线路xxx xx 是 / 否xxx其他设备xxx xx 是 / 否xxx3.6 其他安全事项检测项目是否符合标准备注临时电源是否设置标志是 / 否xxx电源箱是否有防火油布覆盖是 / 否xxx接地线是否设置标志是 / 否xxx其他安全事项xxx xxx4. 结论根据以上相关内容,施工现场临时用电验收情况如下:-设备安全与可靠性:符合标准; -线路绝缘性能:符合标准; -地线连接可靠性:符合标准; -负载均衡和供电能力:符合标准; -其他安全事项:符合标准。
5. 总结施工现场临时用电验收记录表对于施工现场临时用电管理非常重要,能够帮助工程人员及时发现问题,保障施工现场电力用电安全,确保工程施工质量符合电力规范和标准。
施工现场临时用电验收记录表

分路断路器(精电断路器)
23
开美指电器设置:隔离开美、漏电断路器
24
配电指、开美指严禁存放物品,并保持清洁
箱与
25
指内电器安業板上应分设N线端子板和PE线端子板,进出配
开美
电指、开美指的PE11l、N11l应经端子板達接
26
指体与指门应采用编·⊠软領线傲电气達接;箱体与电器安装板
做电气達接
27
照明配电指应業设精电保护器,照明与动力电器同箱设置的线
漏电动作电流>3omA,劲作时间>o.IS,但乘积·3omA.S
31
每台用电设各应有各自专用开美箱,严業用同一开美箱直接控
制多台设各(合插座)
32
照明国路设专用11l路与专用开美指,箱内电器设置持合要求;地
下作业出入口设应急照明
33
22oV照明灯具安業距地高度:室内f2.5m,室外f3m;灯具高
照明
業空救设导线机械强度、孤垂距地距离、相序排列、电杆、拉线、
積担、描距等应符合规范要求
44-
45
理地救设深度'o7m,,理地电缆路径应设方位标志
il1;lll电'缆穿越建筑手物、道路、易受机械损伤、介质腐·11ll1l所及引出地
面从2.om高到地下o2m,应加设内径不小于1.5倍电缆外径的钢
配电
套管防护
20
配电箱、开美箱电器应可靠、完好
总配电箱电器设置:
21
①总路隔离开美、,l1、路断路器、分路隔离开美、分路請电断路器;
②总路隔离开美、,l1、路漏电断路器、分路隔离开美、分路断路器;
以上①、②商种配置任选其一,箱内应装设监测使表和计量使表
22
施工临时用电验收记录表

施工临时用电验收记录表护器动作灵敏、接地保护可靠;电缆线路应整齐有序,不得有交叉、绕弯、挤压现象;电缆线路应埋设或架空敷设,不得沿地面明设,应避免机械损伤和介质腐蚀,埋地电缆路径应设方位标志,电缆距地面高度不得小于2m。
现场电箱应符合三级配电、二级保护和一机、一闸、一漏、一箱的基本要求。
总配电箱中漏电保护器的动作电流与动作时间的乘积应小于30mA·S,开关箱电漏电保护器的动作电流不得超过30mA(或15mA),动作时间应小于0.1s。
电箱内应有隔离开关,具有过载、短路保护,电箱有门,有锁,有防雨措施,电箱安装规范、牢固,元器件合格、完好,熔丝选用正确,安装位置适当,箱内无杂物,动力、照明分设,有PE、N端子板,电线进出应下进下出;电箱统一编号,并设安全用电警示标志。
采用TN-S接零保护系统,严禁接地。
接零混接,接地体符合要求,不得采用螺纹钢,重复接地电阻值应小于10Ω,防雷接地电阻值应小于30Ω。
照明专用回路设漏电保护,灯具金属外必须接零保护,照明变压器必须使用双饶型安全隔离变压器,严禁使用自耦变压器。
施工现场临时用电档案应建立、健全、符合要求。
电动机械的绝缘电阻应大于1MΩ;手持电动工具绝缘电阻,I类应大于2MΩ,II类应大于7MΩ,III类应大于1MΩ。
以上为施工临时用电验收记录表和施工机具验收记录表的验收项目和要求,现场应按照要求进行检查和验收,确保施工现场临时用电和机具的安全可靠。
施工机械进场验收及作业管理6基坑作业安全防护措施7基坑内作业安全措施验收意见:基坑支护工程符合设计要求,坑槽边坡符合要求,荷载与坑槽上部边缘距离不小于规定值。
基坑支护设置有效的排水措施,防止坑外水流入基坑中冲刷坑壁。
基坑支护进行变形监测,发现支护产生局部变形及时采取措施,对临近建筑、重要管线和道路进行沉降观测。
施工机械进场验收合格,司机持证上岗,开挖程序、作业位置有方案,开挖区域设警戒标志,专人看护。
施工现场临时用电检查验收记录

施工现场临时用电检查验收记录一、工程基本情况工程名称:项目地址:施工单位:监理单位:竣工日期:二、临时用电设备情况序号设备名称设备型号数量安装位置备注三、临时用电安全检查内容及结果序号检查内容是否合格备注四、临时用电接地情况1.临时用电箱的接地电阻:2.临时用电箱的接地引下线规格:五、临时用电线路检查1.临时用电线路敷设是否符合规范要求:2.临时用电线路是否有破损、老化等情况:3.临时用电线路是否与其他线路有明确的分离标识:4.临时用电线路的插座是否与线路匹配,无接头、插头松动等情况:六、临时用电设备安全用电1.临时用电设备是否有明确的电容量和负荷要求:2.临时用电设备是否有安全防护措施,如安全开关等:3.临时用电设备运行过程中是否有明显的异常声音、异味等情况:七、临时用电设备维护保养1.临时用电设备是否定期进行维护保养:2.临时用电设备维护保养记录是否齐全:八、临时用电设备备品备件1.临时用电设备备品备件是否备足:2.临时用电设备备品备件是否存放在干燥、防尘的地方:九、临时用电事故应急处理1.是否制定了临时用电事故应急处理方案:2.是否定期进行应急演练和培训:3.是否配备了应急救援设备和药品:十、其他问题及处理情况十一、工程验收结论根据以上检查,临时用电设备是否符合规范要求:□是□否如否,请说明具体问题及处理情况:十二、验收人员意见施工单位代表签字:监理单位代表签字:十三、工程负责人意见工程负责人签字:十四、监理单位意见监理单位签字:十五、工程竣工评定根据以上检查和评定,工程竣工评定情况如下:十六、审批意见监理工程师签字:以上为施工现场临时用电检查验收记录,经过检查无误后,确认无问题方可进行下一步工作。
同时,应及时修复或更换存在问题的设备和线路,确保施工现场临时用电的安全和稳定运行。
施工现场临时用电验收记录表AQ-C7-4

三级配电
配电室的设置应符合要求;现场实行三级配电,总配电箱(柜)应装设电压表、电流表、电度表及其他仪表;配电箱(柜)内总开关应采用自动空气开关(具有可见分断点),分路应设自动空气开关(具有可见分断点)和漏电保护器,开关箱严格实行“一机、一闸、一漏、一箱”
5
逐级漏电保护
须实行逐级漏电保护;漏电保护装置应灵敏、有效,参数应匹配;总箱安装的漏电保护开关的漏电动作电流应为100~150mA,动作时间应为0.2S,分配电箱漏电保护器应为50~75mA,动作时间应为0.1S,开关箱漏电保护器应为30mA,动作时间应为0.1S,潮湿场所漏电保护器应为15mA,动作时间应为0.1S
施工现场临时用电验收记录
表AQ-C7-4
编号
工程名称
总承包单位
单位工程/施工阶段
安装单位
序号
检查项目
检查内容
检查结论
1
施工组织设计及方案
用电设备5台以上或设备总容量在50kW以上,应编制临时用电施工组织设计
2
外电防护
小于安全距离时应有安全防护措施;防护措施应符合要求
3
接地与接零保护系统
应采用TN-S系统供电;接地装置及阻值符合要求;各种电气设备和施工机械的金属外壳、金属支架和底座必须按规定采取可靠的接零保护
7
配电线路
配电线路规格、型号、敷设符合规定,无老化、破损现象
8
其他
照明灯具金属外壳按规定作保护接零,低压照明电源电压不应超过36V;低压变压器应设专用配电箱;交流电焊机须装设专用防二次触电保护装置,焊把线应双线到位、无破损。
9
其他增
加的验
收项目
10
验收结论:
年 月 日
验
施工现场临时用电检查验收用表

施工现场临时用电检查验收用表
1、施工现场施工用电检查评分表(表SA-C1-13)
2、施工现场施工临时用电验收表(表SA-C6-1)
3、施工现场电气线路绝缘强度测试记录表(表SA-C6-2)
4、施工现场临时用电接地电阻测试记录表(表SA-C6-3)
5、施工现场电工巡检维修记录(表SA-C6-4)
施工现场施工用电检查评分表
表SA-C1-13
工程名称:施工单位:
续表SA-C1-13
检查员签字:年月日
施工现场施工临时用电验收表
表SA-C6-1
工程名称:施工单位:编号:
续表SA-C6-1
注:本表由施工单位填写,监理单位、施工单位各存一份。
施工现场电气线路绝缘强度测试记录表
表SA-C6-2
工程名称:施工单位:编号:
注:1 本表由施工单位填写,建设单位、施工单位各存一份;
2 本表适用于单相、单相三线、三相四线制、三相五线制的照明、动力线路及电缆线路、电机、设备电器等绝缘电阻的测试;
3 表中A代表第一相、B代表第二相、C代表第三相、N代表零线(中性线)、E代表接地线。
施工现场临时用电接地电阻测试记录表
表SA-C6-3
工程名称:施工单位:编号:
注:本表由施工单位填写,监理单位、施工单位各存一份。
封面
施工现场电工巡检维修记录
(年月日~年月日)
表SA-C6-4
工程名称:
施工单位:
施工现场电工巡检维修记录
表SA-C6-4
工程名称:施工单位:编号:
续表SA-C6-4
注:本表由施工单位填写,施工单位存放。
施工现场临时用电线缆验收记录表

施工现场临时用电线缆验收记录表验收记录表
验收标准
1. 线缆应符合国家相关标准和技术规范。
2. 线缆应外观完好,没有明显的损伤、剥落或变形。
3. 线缆的电压等级和绝缘阻抗应符合设计要求。
4. 线缆的接头、焊点等连接部位应牢固可靠,没有松动或虚焊现象。
5. 线缆应经过绝缘电阻测试,其绝缘电阻应达到或超过规定的最低要求。
6. 线缆应经过导通测试,无短路或断路现象。
验收步骤
1. 验收人员与施工单位协商确定验收日期。
2. 验收人员前往施工现场,与施工单位负责人一同进行验收。
3. 检查线缆的外观,确认是否完好无损。
4. 观察线缆接头、焊点等连接部位,确保牢固可靠。
5. 使用万用表测试线缆的绝缘电阻和导通情况。
6. 根据验收标准,判定线缆的验收结果。
7. 在验收记录表中填写相关信息,包括验收日期、施工单位、线缆规格、长度、数量、验收结果和备注。
备注
- 如发现线缆存在问题或不符合要求,应及时与施工单位协商解决措施。
- 验收记录表应保存至工程档案中,以备将来参考和追溯。
以上是施工现场临时用电线缆验收记录表的内容和步骤,请按照上述要求进行操作和记录。
若有任何疑问或需要进一步的指导,请随时与我联系。
施工现场临时用电设施安全验收记录表

5
一 般 项 目
配电室与配电装置
配电室建筑耐火等级达到三级,配置适用于电气火灾的灭火器材,配电室、配电装置布设符合规范要求,配电装置中的仪表、电气元件设置符合规范要求且仪表、电气元件未损坏,备用发电机组与外电线路进行连锁,配电室采取防雨雪和小动物侵入的措施,配电室设警示标志、工地供电平面图和系统图。
3
配电线路
线路及接头能保证机械强度和绝缘强度,线路必须设短路、过载保护,线路截面能满足负荷电流,线路的设施、材料及相序排列、档距、与邻近线路或固定物的距离符合规范要求,电缆不得沿地面明设、沿脚手架、树木等敷设,线路敷设的电缆必须符合规范要求, 室内明敷主干线距地面高度不得小于2.5m。
4
配电箱与开关箱
验收人:验收日期:
6
现场照明
照明用电不得与动力用电混用,特殊场所使用 36V 及以下安全电压,手持照明灯使用 36V 以下电源供电,照明变压器使用双绕组安全隔离变压器,灯具金属外壳接保护零线,灯具与地面、易燃物之间不得小于安全距离,照明线路和安全电压线路的架设符合规范要求,施工现场按规范要求配备应急照明。
7
用电档案
总包单位与分包单位订立临时用电管理协议,制定专项用电施工组织设计、外电防护专项方案且设计、方案有针对性,专项用电施工组织设计、外电防护专项方案履行了审批程序, 实施后相关部门已组织验收,接地电阻、绝缘电阻和漏电保护器检测记录必须如实填写, 安全技术交底、设备设施验收记录必须如实填写, 定期巡视检查、隐患整改记录必须如实填写,档案资料齐全,设专人管理。
临时用电工程验收记录表

2
外电
防护
外电线路与在建工程(含脚手架)的周边、 起 重机械、隔离防护设施之间的安全距离应符合规范要求;隔离防护设施应用绝缘材料搭设,应坚固、稳定,并应悬挂明显的警示标志
外电架空线路正下方不得进行施工、搭设作业棚、建造生活设施或堆放构件、架具、材料和其他杂物等
施工现场机动车道与架空线路交叉时,架空线路的最低点与路面的最小垂直距离应符合规范要求
施工现场开挖沟槽边缘与外电埋地电缆沟槽边 缘之间的距离不得小于0.5m
3
配电
线路
电缆应采用架空或埋地敷设,敷设方法应符合 规范要求。严禁沿地面明设或沿脚手架、树木等敷设
线路及接头必须保证机械强度和绝缘强度,导线截面应符合规范要求
线路必须有短路保护和过载保护
线路的设施、材料及相序排列、档距、与邻近线路或固定物的距离应符合规范要求
配电箱必须分设工作零线端子板和保护零线端 子板,保护零线、工作零线必须通过各自的端子板连接
配电箱应设置隔离开关,总配电箱与开关箱应 安装漏电保护器,漏电保护器参数应符合规范要求并灵敏可靠
箱体应设置系统接线图和分路标记,并应有门、锁及防雨措施
配电箱、开关箱四周应通畅、无易燃易爆等危险物质,箱体内不得有杂物,箱体安装高度应符合规范要求
保护零线应单独敷设,线路上严禁装设开关或 者熔断器,严禁通过工作电流
保护零线应采用绝缘导线,规格和颜色标记应符合规范要求
保护零线应在总配电箱处、配电系统的中间处和末端处做不少于 3 处重复接地,工作接地电阻不得大于4 ,重复接地电阻不得大于 10
接地装置的接地线应采用2根及以上导体,在不同点与接地体做电气连接。接地体材料应符合符合规范要求
照明线路和安全电压线路的架设应符合规范要求
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
施工现场临时用电验收记录表
6电箱配电
箱
配电箱制作要统一,做到有色标、有编号
电箱制作要内外油漆,有防雨措施,门锁安全
金属电箱外壳要有接地保护,箱内电气装置齐全可靠
线路、位置安装要合理,有地排、零排,电线进出配电箱
应下进下出
色标
全,编号却
个别门损
坏,箱内电
气装置齐
全,接线正
确
7开关箱熔
丝
开关箱要符合一机一闸一保险,箱内无杂物,不积灰
配电箱与开关箱之间距离30m左右,用电设备与开关箱超
过3m应加随机开关,配电箱的下沿离地面不小于1.2m。
箱内
严禁动力、照明混用;严禁用其他金属丝代替熔丝,熔丝安装
要合理
箱内清
洁度较好,
做到“四个
一”要求
8接地或接
零
严禁接地接零混接,接地体应符合要求,两根之间距离不
小于2.5m,电阻值为4Ω,接地体不宜用螺纹钢,
测试三
组接地装
置,电阻均
<4Ω
9变配电装
置
露天变压器设置符合规范要求,配电间安全防护措施和安
全用具、警告标志齐全;
配电间门要朝外开,高处正中装20cm×30cm玻璃。
无露天变压
器,配电间
安全用具及
标志安全,
门朝外开
验收意见:
同意投入使用。
参加验收人员:朱达、陈晓凯、王建军、徐志国
监理:日期:。
