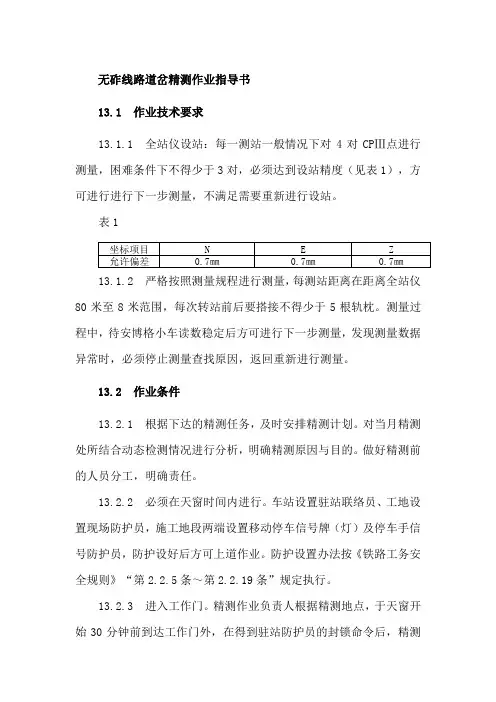

无砟线路道岔精测作业指导书13.1 作业技术要求13.1.1 全站仪设站:每一测站一般情况下对4对CPⅢ点进行测量,困难条件下不得少于3对,必须达到设站精度(见表1),方可进行进行下一步测量,不满足需要重新进行设站。

表113.1.2 严格按照测量规程进行测量,每测站距离在距离全站仪80米至8米范围,每次转站前后要搭接不得少于5根轨枕。

测量过程中,待安博格小车读数稳定后方可进行下一步测量,发现测量数据异常时,必须停止测量查找原因,返回重新进行测量。

13.2 作业条件13.2.1 根据下达的精测任务,及时安排精测计划。

对当月精测处所结合动态检测情况进行分析,明确精测原因与目的。

做好精测前的人员分工,明确责任。

13.2.2 必须在天窗时间内进行。

车站设置驻站联络员、工地设置现场防护员,施工地段两端设置移动停车信号牌(灯)及停车手信号防护员,防护设好后方可上道作业。

防护设置办法按《铁路工务安全规则》“第2.2.5条~第2.2.19条”规定执行。

13.2.3 进入工作门。

精测作业负责人根据精测地点,于天窗开始30分钟前到达工作门外,在得到驻站防护员的封锁命令后,精测负责人及安全材料员在进入防护栅栏时严格按《高铁日作业登记簿》对进入的人员、上道的工机具、材料进行确认核对。

13.3 作业程序13.3.1 小车组装。

进入工作门后,在道床板或路肩平整地段对精测小车进行组装。

组装时必须保证连接的螺栓紧固,连接处的垫片平整,未脱落、重叠,手推杆固定牢靠,精测小车轮对干净无杂质。

组装完成后,将精测小车抬上轨道,抬上道时要让双轮先接触钢轨,再以不大于3-4千米/小时速度将精测小车推至精测地点。

13.3.2 棱镜安装与全站仪架设、整平。

到达精测地点后,2人负责安装棱镜,棱镜离全站仪设站不得超过120米,必须安装8个棱镜,全站仪前后各4个。

1人架设全站仪并整平,全站仪设站高度尽量保持与小车的棱镜在同一水平线上。

全站仪整平时,必须控制倾斜角T、倾斜角L在0.0005度之内。

无砟轨道轨道板精调施工作业指导书

无砟轨道轨道板精调施工作业指导书

新建铁路石家庄至武汉客运专线(河北段)SZ—3标桥梁工程编号:桥梁CRTSⅡ型板式无砟轨道轨道板精调施工作业指导书单位:编制:审核:批准:年月日发布年月日实施目录1。

适用范围 ............................................................................................................ - 2 -2。

作业准备 ............................................................................................................ - 2 -3。

技术要求 ............................................................................................................ - 2 -4。

精调程序及工艺流程 ........................................................................................ - 2 -4。

1 精调程序......................................................................................................... - 2 -4.2 工艺流程........................................................................................................... - 2 -5。

施工要求 ............................................................................................................ - 3 -5。

无砟轨道精调作业指导书精选全文

无砟轨道精调作业指导书精选全文

可编辑修改精选全文完整版附件7无砟轨道精调作业指导书一、基本要求1.CPⅢ网重新复测,经评估合格方可应用于精调。

2.各位零配件安装到位,无缺少。

3.无碴轨道经过冲洗,无杂物,无灰尘。

4.无缝线路应力放散完毕且焊联、锁定。

二、准备工作1.各种规格材料基本到位。

2.绝对测量、相对测量小车经检验、调试合格。

3.各类机具齐备(轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等)。

三、精调步骤1.总体流程。

2.精确测量。

为监测线路设备的变化,指导线路设备养护,需对轨道实测中线、高程进行绝对精度测量。

主要采用安博格小车与线路CPIII控制网实现对轨道精测。

⑴测量的前期准备工作①输入并核对设计数据(平曲线、竖曲线、超高、控制点,如存在断链,需分别输入,上、下行线也要分别输入)。

②设置项目属性,如平面位置和高程测量基准等。

③定期对全站仪及小车进行保养、检定。

⑵测量的现场工作①检查钢轨表面状态,检查扣件弹条与轨距挡板密贴。

确保零配件无缺少,扣件扭矩达标。

②正倒镜检查全站仪水平角和竖角偏差,如果超过3秒,在气象条件较好的情况下进行组合校准及水平轴倾斜误差(α)校准;检查全站仪ATR照准是否准确,有无ATR的偏差也应小于3秒。

③使用至少8个CPIII控制点自由设站,如果现场条件不满足,至少应有6个CPIII控制点,其中前后至少各使用一个60米以上的控制点。

根据天气条件确定最大目标距离。

状况好时控制在60m以内,不好时将距离缩短。

④设站的同时组装轨检小车,将双轮部分靠近低轨。

⑤在稳固的轨道上校准超高传感器,一般每天开始测量前校准一次,如气温变化迅速,可再次校准;校准后可在同一点进行正反两次测量,测量值之和应在0.3mm以内。

⑥将全站仪对准轨检小车棱镜,检查通信,关闭全站仪强力搜索,并锁定棱镜。

⑦放样60米以上的一个控制点对设站进行检核。

⑧进入施工模式,看偏差数据是否稳定,如不稳定(变化范围超过0.7mm),将小车向前推,找到数据相对稳定的距离,根据此距离再次重新设站。

CRTSII型双块式无砟轨道施工精调作业指导书

CRTSII型双块式无砟轨道施工精调作业指导书

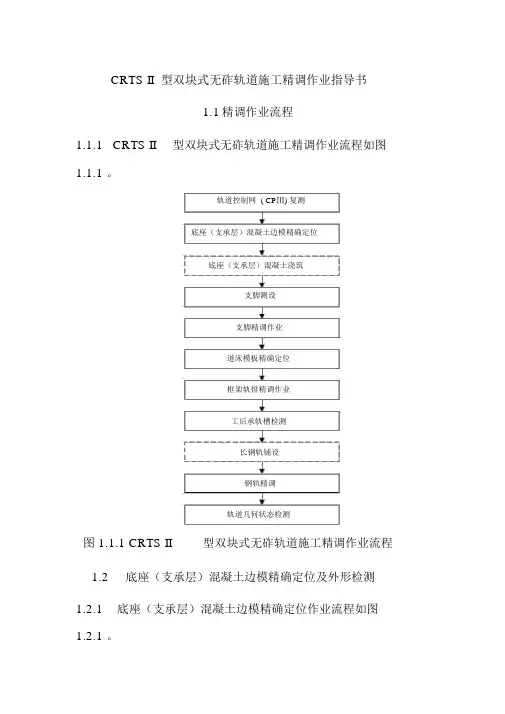

CRTS II 型双块式无砟轨道施工精调作业指导书1.1精调作业流程1.1.1 CRTS II型双块式无砟轨道施工精调作业流程如图1.1.1 。

轨道控制网 ( CPⅢ) 复测底座(支承层)混凝土边模精确定位底座(支承层)混凝土浇筑支脚测设支脚精调作业道床模板精确定位框架轨排精调作业工后承轨槽检测长钢轨铺设钢轨精调轨道几何状态检测图 1.1.1 CRTS II型双块式无砟轨道施工精调作业流程1.2底座(支承层)混凝土边模精确定位及外形检测1.2.1底座(支承层)混凝土边模精确定位作业流程如图1.2.1 。

轨道控制网(CPIII )测设评估梁面、隧道铺底及路基面检查处理在基础层上进行线路中线平面位置放样路基、隧道桥梁绑扎底座混凝土钢筋底座混凝土边模定位底座混凝土浇筑底座(支承层)混凝土平整度和高程检测图 1.2.1 底座(支承层)混凝土边模精确定位作业流程图1.2.2 底座(支承层)混凝土边模精确定位应符合本指南第4.4.3 ~4.4.6条的规定。

1.2.3底座(支承层)的外形尺寸检测应符合表 1.2.3的规定。

表 1.2.3底座(支承层)的外形尺寸允许偏差项次项目允许偏差(mm)检验数量+51顶面高程-15每 20m检查 1 处+152宽度3中线位置101.3支脚测设1.3.1支脚测设流程如图 1.3.1 。

测设支脚支脚安装平面位置检测图 1.3.1支脚测设流程图1.3.2支脚测设主要设备见表 1.3.2.表 1.3.2支脚测设主要设备表序设备数用途号量1全站仪 1 台对支脚进行坐标测量2CPⅢ目标棱镜8 个支脚坐标测量目标3钢卷尺 1 把支脚点平面位置的检测4气象量测仪器 1 套用于测距温度、气压改正1.3.3支脚测设应遵循以下步骤:1根据设计图和测量软件计算每个支脚坐标;2用全站仪进行支脚定位测量,测放支脚安装位置;3在测设好的点位标注“十”字线,用射钉枪打入钢钉或冲击电钻钻孔;4牢固安装支脚。

无砟轨道长轨精调作业指导书

无砟轨道长轨精调作业指导书

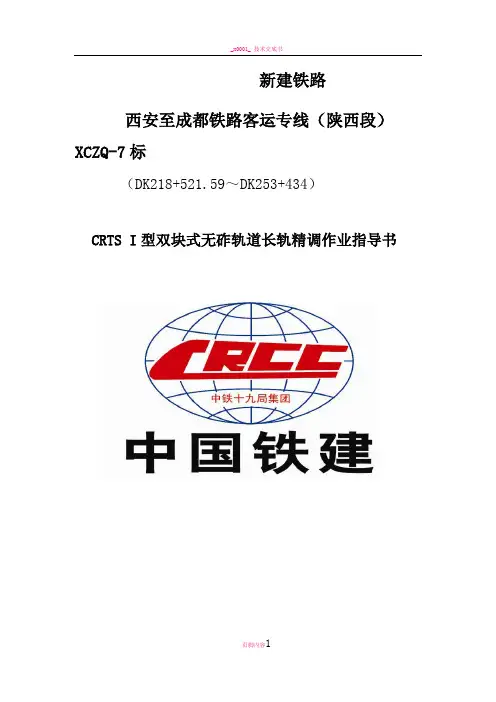

新建铁路西安至成都铁路客运专线(陕西段)XCZQ-7标(DK218+521.59~DK253+434)CRTS I型双块式无砟轨道长轨精调作业指导书编制:审核:批准:中铁十九局集西成客专项目部一工区年月日目录1编制目的 (4)2 编制依据 (4)3施工准备 (4)3.1CPIII控制网复测 (4)3.2人员设备 (4)表1一个作业面长轨精调设备配置 (5)3.3轨道长钢轨作业条件及各项检核 (6)4 轨道长钢轨精调 (6)4.1轨道长钢轨精调概述 (6)4.2轨道几何状态及不平顺性 (7)4.3长钢轨精调作业操作流程(见图6) (9)4.4轨道几何状态测量仪钢轨检测测量前要求 (9)4.5轨道几何状态测量仪钢轨检测测量要求 (10)4.6影响轨道几何状态测量仪测量数据精度因素 (10)5 轨道静态模拟调整 (11)5.1轨道静态模拟调整的基本要求 (11)5.2长钢轨精调作业平顺性允许偏差 (12)5.3轨道静态模拟调整的方法 (12)5.4扣件调整量说明 (17)表3±2MM以内横向调整 (17)表4大于±2MM横向调整 (17)表5-4MM~0MM高低调整 (19)表60MM~+26MM高低调整 (19)5.5长钢轨扣件调整 (20)CRTS I型板无砟轨道长轨精调作业指导书1编制目的指导和规范无砟轨道长钢轨精调作业,明确作业流程、操作流程、质量标准,确保精调作业快速、有序,使工程质量满足标准要求。

2 编制依据2.1《高速铁路无砟轨道精调作业技术指南》(铁建设函[2009]674号);2.2 《高速铁路CRTS I型板式无砟轨道施工质量验收暂行标准》(铁建设[2009]218号);2.3 无砟轨道施工组织设计;2.4 设计文件;2.5 轨道几何状态测量仪使用说明;3施工准备3.1 CPIII控制网复测为满足无砟轨道高精度要求,在进行轨道长轨精调时,必须将CPIII控制网复测完成,各项精度指标满足要求后,方可进行长轨精调作业。

无砟轨道精调施工作业指导书

无砟轨道精调施工作业指导书

目录1、适用范围 (1)2、施工流程 (1)2.1、施工准备 (1)2.2、设标网的复测 (1)2.3、安装轨道板精调千斤顶 (1)2.4、校验测量标架 (2)2.5、建站、全站仪初始定向 (3)2.6、轨道板精调 (4)2.7、数据保存、备份 (4)3、工序检查程序 (4)4、验收标准 (5)5、主要工序施工准备及工艺操作 (6)5.1、无砟轨道施工前的准备 (6)5.2、无砟轨道测量的工作内容 (6)5.3、无砟轨道测量的仪器 (6)5.4、无砟轨道测量的组织 (6)5.5、无砟轨道测量的程序 (7)5.6、测量 (8)6、质量通病处理及预防措施 (10)7、安全注意事项 (11)8、文明施工及环境保护 (11)8.1、文明施工 (11)8.2、环境保护措施 (12)CRTSII型无砟轨道轨道板精调作业指导书1、适用范围本作业指导书适用京沪高速铁路路基及桥梁CRTSII型无砟轨道道床轨道板精调施工指导。

轨道板粗铺完成后进行精调作业。

2、施工流程无砟轨道精调主要施工流程如下:2.1、施工准备:每工作段配特殊测量标架四个、莱卡全站仪一台、测量小车一台精调千斤顶810台,测量人员6人,调节人员8人(两班全天作业)。

精调作业按项目经理部测量协调人、工区测量协调人、作业班组三级组织管理。

施工班组根据得到的精调数据进行轨道板精调作业并将施工后的纪录文件交给各工区测量协调人;工区测量协调人每天按时将施工纪录文件传给项目经理部测量协调人;项目经理部测量协调人应对每天的施工纪录文件进行检查发现问题及时纠正。

2.2、设标网的复测精调施工前,应对精调段设标网进行复测检核,并向施工队伍提交设标网复测测量成果。

施工队伍接到设标网成果数据后,再进行一次复核,确认无误后方可开始精调施工。

2.3、安装轨道板精调千斤顶精调调节装置(千斤顶)使用前应对相关部位进行润滑,在待调板前、中、后部位左右两侧共安装6个精调千斤顶。

其中,前、后两端4个千斤顶为可以进行平面及高程双向调节的千斤顶,中间2个为仅具高程调节能力千斤顶。

无砟轨道长轨精调作业指导书培训资料

无砟轨道长轨精调作业指导书培训资料
目前,我国铁路系统对于无砟轨道长 轨精调技术的人才需求迫切,为了满 足这一需求,开展本次培训。
培训目标
掌握无砟轨道长轨精调的基本原 理和技术要求。
熟悉无砟轨道长轨精调的作业流 程和操作方法。
提高参训人员在无砟轨道长轨精 调领域的技能水平,为我国高速 铁路的安全、高效运营提供保障。
02
无砟轨道长轨精调作业概述
无砟轨道长轨精调作业的流程与标准
总结词
无砟轨道长轨精调作业的流程与标准
详细描述
无砟轨道长轨精调作业通常包括准备工作、数据采集、数据分析、调整方案制定 、精调作业实施、质量检测与验收等流程。每个流程都有相应的标准和要求,必 须严格按照标准进行操作,确保作业质量和安全。
03
无砟轨道长轨精调作业指导书解读
无砟轨道长轨精调作业的定义与特点
总结词
无砟轨道长轨精调作业的定义与特点
详细描述
无砟轨道长轨精调作业是指在无砟轨道上,对长钢轨进行精确调整的作业过程。 该作业具有精度要求高、技术难度大、安全风险高等特点。
无砟轨道长轨精调作业的重要性
总结词
无砟轨道长轨精调作业的重要性
详细描述
无砟轨道长轨精调作业是确保高速铁路安全、平稳、舒适运行的关键环节。通过精确调整长钢轨的位置和几何形 状,可以提高轨道的平顺性和稳定性,降低列车运行时的振动和噪音,提高乘客的舒适度。同时,精调作业还可 以延长轨道和列车的使用寿命,降低维护成本。
无砟轨道长轨精调作业指 导书培训资料
• 引言 • 无砟轨道长轨精调作业概述 • 无砟轨道长轨精调作业指导书解读 • 无砟轨道长轨精调作业实践操作 • 安全与质量控制 • 案例分析与实践经验分享 • 总结与展望
01
引言
培训背景

无砟轨道作业指导书全

无砟轨道作业指导书全

可编辑修改精选全文完整版目录第一章 CPⅢ轨道控制网测量 (8)1、目的 (8)2、编制依据 (8)3、适应范围 (8)4、CPⅢ轨道控制网测量 (8)4.1施工复测 (8)4.2CPⅢ轨道控制网布设 (8)4.3CPⅢ轨道控制网平面测设 (9)4.4CPⅢ轨道控制网高程测设 (9)4.5质量检验 (10)第二章混凝土支承层施工 (10)1、目的 (10)2、编制依据 (10)3、适应范围 (11)4、施工准备 (11)4.1材料配制及运输 (11)4.2模筑法技术要求 (11)4.3滑模摊铺机摊铺技术要求 (12)4.4拉毛处理 (12)4.5切缝处理 (12)4.6混凝土养护 (12)第三章 CRTSⅠ型无砟轨道桥梁保护层及凸台施工 (13)1、目的 (13)2、编制依据 (13)3、适应范围 (14)4、施工准备 (14)4.1施工定位测量 (14)4.2钢筋绑扎 (14)4.3保护层及凸台混凝土浇筑 (14)4.4切缝处理 (14)4.5养护 (15)4.6土工布铺设及凸台垫板安装 (15)第四章 CRTSⅠ型双块式无砟轨道板施工 (16)1、目的 (16)2、编制依据 (16)3、适应范围 (16)4、施工准备 (16)4.1铺设工具轨及组装轨排 (16)4.2混凝土浇筑 (17)4.3混凝土养护 (17)4.4拆除纵、横向模板 (17)4.5拆除螺杆调节器 (18)4.6轨道状态复测 (18)4.7封堵螺杆孔 (18)4.8质量检验 (18)第五章长钢轨铺设施工 (21)1、目的 (21)2、编制依据 (21)3、适应范围 (21)4、施工准备 (21)5、轨铺设施工 (21)5.1长钢轨储运 (21)5.2纵向推送法 (22)5.3质量检验 (22)6、工地钢轨焊接(移动式闪光焊) (22)7、施工准备 (22)7.1拆除扣件垫放滚筒 (23)7.2轨端打磨 (23)7.3焊接 (23)7.4正火 (23)7.5粗磨 (23)7.6精磨 (24)7.7收尾 (24)7.8质量检验 (24)第六章应力放散锁定线路 (24)1、目的 (24)2、编制依据 (25)3、适应范围 (25)4、施工准备 (25)4.1钢轨位移观测桩设置 (25)4.2测量轨温 (25)4.3拆扣件垫滚筒 (26)4.4应力放散 (26)4.5落轨锁定线路 (26)4.6位移观测标 (26)4.7质量检验 (26)第七章无碴轨道精细调整施工作业指导书 (27)1、目的 (27)2、编制依据 (27)3、适应范围 (27)4、无碴轨道精细调整施工准备 (27)4.1轨道检查 (28)4.2轨道测量 (28)4.3调整量计算 (28)4.4轨道精调 (28)4.5质量检验 (29)5、钢轨预打磨 (29)5.1具备条件 (29)5.2打磨工艺要求 (30)5.3钢轨打磨后的要求 (30)5.4质量检验 (31)第八章无砟道岔作业指导书 (31)1、目的 (31)2、编制依据 (31)3、适应范围 (32)4、无砟道岔基桩测设 (32)4.1CPⅢ轨道控制网复测 (32)4.2道岔位置测量 (32)4.3道岔区控制基桩测量 (32)4.4道岔加密基桩测设 (33)4.5基桩布置要求 (33)4.6质量检验 (33)4.7道岔基桩测设基本工序流程 (33)5、岔区混凝土支承层及凸台施工 (33)5.1施工准备 (34)5.2施工定位测量 (34)5.3安装模板 (34)5.4钢筋绑扎 (34)5.5混凝土浇筑 (34)5.6拆除模板养生 (35)5.7质量检验 (35)6、道岔组装、初定位施工 (35)6.1施工准备 (35)6.2隔离层及橡胶垫板施工 (36)6.3底层钢筋绑扎 (36)6.4道岔原位组装铺设 (36)6.5道岔预组装、移位铺设 (36)6.6道岔处定位 (37)6.7质量检验 (37)7、道岔混凝土道床板施工 (37)7.1道岔轨排一次精调 (37)7.2工电联调 (38)7.3道岔轨排二次精调 (38)7.4安装模板 (38)7.5钢筋绑扎 (39)7.6混凝土浇筑 (39)7.7质量检验 (39)8、道岔焊接(铝热焊) (40)8.1施工准备 (40)8.2道岔钢轨焊接顺序及时间要求 (40)8.3轨端处理 (40)8.4焊接 (40)8.5打磨 (41)8.6质量检验 (41)作业指导书第一章 CPⅢ轨道控制网测量1、目的明确CPⅢ轨道控制网测量施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范CPⅢ轨道控制网测量施工。

无砟轨道长轨精调作业指导书

无砟轨道长轨精调作业指导书

目录1 编制依据 (1)2 工程概况 (1)3 施工作业准备 (1)3.1 作业准备一般内容 (1)3.2 仪器检验校定 (2)3.3劳动力配置 (8)3.4工机具配置 (9)3.5 培训 (10)3.5.1 技术培训 (10)3.5.2 安全培训 (10)4 轨道精调整理一般原则 (10)4.1 扣件组成和安装 (10)4.2 轨道精调整理作业一般原则 (12)5 轨道静态精调 (14)5.1静态精调主要技术标准 (14)5.2轨道静态精调工艺流程 (15)5.3 轨道静态精调施工工艺 (15)5.3.1轨检小车复测轨道线型 (15)5.3.2承轨台编号 (16)5.3.3 测量数据评估及调整量计算。

(17)5.3.4 现场调整方法 (17)6 轨道动态精调 (21)6.1主要技术标准 (21)6.2.轨道动态精调技术要点 (22)6.2.1资料分析 (22)6.2.2现场核对检测 (23)6.2.3现场调整 (23)7 施工注意事项 (23)轨道精调作业指导书1 编制依据1.《工程测量规范》GB50026—93;2.《高速铁路工程测量规范》TB10601-2009;3.《高速铁路无砟轨道工程施工精调作业指南》铁建设函[2009]674号;4.《国家一、二等水准测量规范》(GB/T 12897-2006);5.《全球定位系统(GPS)测量规范》(BG/T 18314-2001);6.《哈齐客专公司精密测量管理办法》7.国家其他规范、强制性标准。

2 工程概况新建铁路哈尔滨至齐齐哈尔客运专线HQTJ-X标段由中铁XX局集团项目部承担CRTSⅠ型板式无砟轨道施工,起讫里程为X~X, 途经XXXXX等地,全长44.4km。

哈齐客专线路设计时速250km/h;全线桥5座/19.672km,占线路全长的44.3%;路基长度22.678km,占线路全长的51.08%;站长2.05km,占线路全长的4.62%。

无砟轨道精调施工作业书-16

无砟轨道精调施工作业书-16

无砟轨道精调施工作业指导书1.适用范围适用于客运专线双块式无砟轨道的精调施工。

2.作业准备2.1施工前要组织技术人员认真学习施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。

制定施工安全保证措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行岗前培训,考核合格后持证上岗。

2.2收集施工作业层中所涉及的各种外部技术数据。

无砟轨道精调施工前,应取得线下施工单位线路测量资料,包括线路中线曲线要素成果表、线路纵断面设计图、线路超高设计图以及审批合格CPⅢ控制网成果表及最后一次的复测资料,形成交接资料。

另外应取得线路使用扣件的安装说明书及各种调整扣件的调整量及组合形式。

2.3无砟轨道精调施工前必须保证长钢轨锁定焊接已经完成,线路扣件全部安装到位,无扣件配件缺失、弹条不密贴、钢轨与轨距块离缝现象。

3.技术要求3.1根据设计要求,在规定的作业轨温范围内,应对线路进行至少两遍精细调整,使之达到验交标准。

3.2 整修打磨不平顺焊缝,提高轨面平顺性。

调整轨距,补齐扣、配件。

3.3 测取钢轨爬行量,复核锁定轨温。

3.4轨道检测技术要求⑴当利用GEDO CE 轨道检测小车对线路的几何尺寸进行检查时,测量建站精度按无砟轨道施工精调建站精度要求执行,后方交会观测CPⅢ点数量不小于8个。

建站精度不小于2mm.⑵轨道检测小车对线路几何尺寸数据采集时要逐根轨枕并待测量数值稳定后采集。

⑶轨枕编号应统一。

为了便于现场调整人员能够迅速、准确地找出问题轨枕,测量人员应该参照CPⅢ编号对测量轨枕位臵进行统一编号,每隔十根轨枕在钢轨轨腰处用颜色鲜明可长久保存的记号笔标记线路里程。

⑷无砟道岔按照岔枕编号进行编号。

4.施工程序及工艺流程4.1施工程序无砟轨道精调施工首先要检测轨道几何形状的偏差量,即检测出敷设后每一组扣件上钢轨的实际高低、方向、轨距、标高和中心线与设计值的偏差,然后人工通过调整扣件系统的横向位臵,利用调整垫块使轨距、高低、水平达到规定的标准。

无砟轨道(WJ-8型扣件)轨向、轨距精调作业指导书

无砟轨道(WJ-8型扣件)轨向、轨距精调作业指导书


确保达到放行列车条件。

人员撤出栅栏外,同时清点确认材料工 具齐全。作业负责人通知现场防护员撤 除防护后,通知驻站(所)联络员办理 开通线路手续。
正确
不正确
弹 条 不 正 确
螺 栓 摆 放 不 正 确
绝 缘 块 不 正 确
承 轨 台 槽 未 清 理




1. “先整体、后局部,先高低、后水平,先轨向、后轨距”,优先保证基准股的平顺 性,非基准股钢轨通过轨距和水平控制。 2. 作业过程中,按实际锁定轨温+20℃以上,禁止松卸扣件;不得同时松卸两股扣 件。 3. 更换扣件过程中拆卸下的螺栓涂油后斜放在钢轨轨底(防止污染螺栓上的油脂), 使用刷子清理承轨台及扣件上的杂物,注意不要清扫至螺栓孔内。 4. 几何状态控制标准:轨距为±1mm,水平 1mm,高低 1mm,轨向 1mm,扭曲(mm/3m) 1mm,轨距变化率 1/1500。 5. 弹条安装标准:弹条中部前端下颚与绝缘轨距块不宜接触,两者间隙不得大于 0.5 mm;或使用扭矩扳手检测螺旋道钉扭矩时,W1 型弹条为 130~170 N·m,X2 型 弹条为 90~120 N·m。
安全风险提示
1. 按规定设置驻站(所)联络员与现场防护员,按规定登销记。 2. 作业负责人接收并确认调度命令后,组织作业人员按照调度命令时间节点进入作 业门并及时锁闭。上道要严格执行“一停、二看、三通过”和 “手比、眼看、口呼” 制度。 3. 暂时不用的工机具放在安全地点,严禁放在道心。 4.作业人员按规定穿戴、使用劳动保护用品,人员和工(机)具与接触网必须保持 2m 以上距离。 5. 使用的工(机)具必须粘贴反光标记,且禁止带病上道。严格执行工、机具使用 相关规定,杜绝造成人身伤害。

CRTSI型板式无砟轨道施工精调作业指导书

CRTSI型板式无砟轨道施工精调作业指导书

CRTS I 型板式无砟轨道施工精调作业指导书1.1精调作业流程1.1.1 CRTSI 型板式无砟轨道施工精调作业流程如图 1.1.1 。

CPⅢ测设混凝土底座边模精确定位底座混凝土浇筑底座混凝土平整度和高程检测凸台钢模板精确定位凸台混凝土浇筑轨道板铺设前准备轨道板粗铺轨道板精调定位水泥沥青砂浆灌注揭板重铺凸台周围灌注填充树脂不合格轨道板铺设精度检测合格安装扣件及铺轨钢轨精调不合格钢轨铺设精度检测合格轨下调整施作轨道几何状态检测注:实框为精调作业工序,虚框为其他施工工序图 1.1.1 CRTS I 型板式无砟轨道施工精调作业流程1.2 钢模检测1.2.1轨道板生产前,应检测钢模,钢模检测方法见附录C。

1.2.2轨道板钢模几何尺寸允许偏差应符合表 1.2.2的规定。

表 1.2.2轨道板钢模几何尺寸允许偏差序号检查项目允许偏差 (mm) 1长度±1.52宽度±1.5+1.53厚度0 4保持轨距的两螺栓桩中心距±0.755螺栓桩的中心距板中心线±0.55保持同一铁垫板位置的两相邻螺栓桩的±0.5中心距6半圆缺口部位的直径±1.5四角承轨面水平±0.5 7平整度单侧中央翘曲≤1.5量8预埋套管位置±0.5垂直度≤0.5°1.3轨道板检测1.3.1轨道板出厂前应对每块轨道板的质量进行检测,并出具《轨道板制造技术证明书》,轨道板质量检测见附录C。

1.3.2轨道板几何尺寸允许偏差应符合表 1.3.2的规定。

表 1.3.2轨道板几何尺寸允许偏差序号检查项目允许偏差 (mm) 1长度±32宽度±33厚度+3/04保持轨距的两螺栓孔中心距±1.55螺栓孔的中心距板中心线±15保持同一铁垫板位置的两相邻螺栓孔中±1心距6半圆缺口部位的直径±3四角承轨面水平±17平整度单侧中央翘≤3曲量8预埋套管位置±1垂直度≤ 1°1.4底座混凝土边模精确定位及外形检测1.1.1底座混凝土边模精确定位流程如图 1.1.1 。

无砟轨道精调作业指导书

无砟轨道精调作业指导书

无砟轨道精调作业指导书
1 目的与要求
目的:通过无砟轨道精调作业,消除无砟轨道几何尺寸状态不良。

要求:作业人员掌握要领、熟练操作。

2 适用范围
2.1本作业指导书适用于无砟轨道精调作业。

2.2本作业指导书适用于天窗内作业。

3 引用标准
《铁路技术管理规程》(高速铁路部分)、《高速铁路工务安全规则》(试行)、《高速铁路无砟轨道线路维修规则》(试行)、《**铁路局高速铁路工务作业审批办法》
4 作业工机具
扭力矩扳手、弦绳、轨距尺、塞尺、手摇起道器、丁字扳手、内燃扳手(双头)、撬棍、钢刷、石笔、毛刷、平铲、工机具、材料平板车、轨道检查仪、轨温计、内燃扳手(单头)、扳手套筒及开口销、照明设备等;现场料根据精调方案确定。

5 作业程序
5.1 点名分工
工长组织职工列队点名,给出书面作业派工单,明确作业地点、作业内容、作业时间、人员分工、作业标准等,所有作业人员均应按规定使用劳动保护用品,带齐照明灯具。

5.2 安全预想
5.2.1 对所有参加施工人员进行安全教育,做好作业组织、人员分工,进行有针对性的安全预想,牢固树立安全第一的思想。

针对当日安全重点进行部署、强调。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

附件7
无砟轨道精调作业指导书
一、基本要求
1.CPⅢ网重新复测,经评估合格方可应用于精调。

2.各位零配件安装到位,无缺少。

3.无碴轨道经过冲洗,无杂物,无灰尘。

4.无缝线路应力放散完毕且焊联、锁定。

二、准备工作
1.各种规格材料基本到位。

2.绝对测量、相对测量小车经检验、调试合格。

3.各类机具齐备(轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等)。

三、精调步骤
1.总体流程。

2.精确测量。

为监测线路设备的变化,指导线路设备养护,需对轨道实测中线、高程进行绝对精度测量。

主要采用安博格小车与线路CPIII控制网实现对轨道精测。

⑴测量的前期准备工作
①输入并核对设计数据(平曲线、竖曲线、超高、控制点,如存在断链,需分别输入,上、下行线也要分别输入)。

②设置项目属性,如平面位置和高程测量基准等。

③定期对全站仪及小车进行保养、检定。

⑵测量的现场工作
①检查钢轨表面状态,检查扣件弹条与轨距挡板密贴。

确保零配件无缺少,扣件扭矩达标。

②正倒镜检查全站仪水平角和竖角偏差,如果超过3秒,在气象条件较好的情况下进行组合校准及水平轴倾斜误差(α)校准;检查全站仪ATR 照准是否准确,有无ATR的偏差也应小于3秒。

③使用至少8个CPIII控制点自由设站,如果现场条件不满足,至少应有6个CPIII控制点,其中前后至少各使用一个60米以上的控制点。

根据天气条件确定最大目标距离。

状况好时控制在60m以内,不好时将距离缩短。

④设站的同时组装轨检小车,将双轮部分靠近低轨。

⑤在稳固的轨道上校准超高传感器,一般每天开始测量前校准一次,如气温变化迅速,可再次校准;校准后可在同一点进行正反两次测量,测量值之和应在0.3mm以内。

⑥将全站仪对准轨检小车棱镜,检查通信,关闭全站仪强力搜索,并锁定棱镜。

⑦放样60米以上的一个控制点对设站进行检核。

⑧进入施工模式,看偏差数据是否稳定,如不稳定(变化范围超过
0.7mm),将小车向前推,找到数据相对稳定的距离,根据此距离再次重
新设站。

⑨按指定间距,在设站区间内逐点采集数据。

⑩检核全站仪设站,看与上次检核结果的偏差。

○11全站仪搬站并重新设站,检核设站后,重复测量上一次设站已经测量过的5-10个点,如果偏差大于2mm,需重新设站。

○12重复上述操作,条件较差时可增加全站仪检核次数。

⑶测量的内业工作
①内业仔细核对设计数据(平曲线,竖曲线,超高,控制点),检核无误输入到计算机中,平竖曲线里程要对应。

②缓和曲线类型选择回旋曲线。

③进行正确的项目属性设置。

3.精调方法
精调主要流程为:内业计算—现场放样—精调—扣件复拧—质量回检
⑴内业计算
①由精测小组根据轨道测量数据生成“模拟调整量表”。

②计算调整量,采用轨道小车配套软件进行调整量模拟计算,将高低、水平、三角坑、轨向、轨距尺寸全部调整到允许范围之内,并对轨道线形进行优化,形成计算调整方案“模拟调整量表”。

③现场采用相对测量小车对高低、轨向、轨距进行检测,记录每根轨
枕的原始数据。

④在相对测量小车进行图上作业,如果现场情况与调整方案精调情况不一致,必须重新对线路进行精测,再制定调整方案、进行复核。

⑤、根据现场调查确认,对计算的调整量进行核对优化后形成正式“调整量表”,用与现场调整依据。

⑵现场放样
①将计算的“模拟调整量表”每根轨枕(左、右股)垫片厚度值、改道方向数值标注在每根轨枕的钢轨内侧轨底。

⑶现场精调
现场精调采用单股同步垫片、改道作业完毕后再对另一股进行同步垫片、改道作业。

单股调整作业应先垫片后改道。

①垫板作业主要处理高低、水平、三角坑病害
㈠先选定一股钢轨作为基准股,曲线地段以下股为基准轨,直线地段选择与前方曲线下股同侧钢轨为基准轨。

㈡扣件系统设计有轨下标准规格轨下垫板(Zw692-6)厚度为6mm。

为了钢轨调高的需要,还配有Zw692-2、Zw692-3、Zw692-4、Zw692-5、Zw692-7和Zw692-8不同厚度轨下垫板。

㈢为了钢轨调高的需要,扣件系统还配有塑料调高垫板和钢制调高垫板。

其中塑料调高垫板按厚度分为6mm和10mm两种,标号分别为Ap20-6(Ap20U-6)和Ap20-10(Ap20U-10)。

钢制调高垫板为厚度
20mm的Ap20S(Ap20U-S)。

㈣设置轨下垫板和调高垫板时,必须按先后顺序执行。

㈤必须对松卸的扣件进行除锈、除尘、除杂物处理。

㈥调整完成后复测评估高低、水平、三角坑。

㈦高低调整
通过更换不同规格的轨垫实现- 4mm ~ +2 mm调整量。

通过嵌入塑料调高垫板和更换轨垫实现+3mm ~ +22 mm调整,配置如表4-3,并根据高度调节量选择正确的轨枕螺栓。

福斯罗-300型扣件高低调整设置(单位:mm)
㈧垫片作业后应复拧螺旋道钉并使扭矩达标。

②改道作业主要是调整轨向、轨距病害
㈠改道作业可采用调整轨距挡板的方法来做好。

标准规格轨距挡板分为Wfp15a型挡板(适用于300-1a型扣件)和Wfp15u型挡板(适用于300-1u型扣件)。

为了钢轨左右位置调整的需要,还配有Wfp15a±1
(Wfp15u±1)~Wfp15a±8(Wfp15u±8)各十六种规格。

㈡按顺序松开扣件各零件。

㈢必须对松卸的扣件进行除锈、除尘、除杂物处理。

㈣调整轨向、轨距后可根据轨距情况控制(复核)作业是否到位。

㈤轨距和轨向调整。

通过更换不同规格的轨距挡板,实现 8 mm范围内的单轨横向调整,调整级别为1 mm。

福斯罗-300型扣件轨距挡板调整配置
四、质量控制标准
1.测量作业
⑴全站仪采用后方交会的方法进行设站,为了确保全站仪的设站精度,建议使用8个CPIII控制点,如果现场条件不满足,至少也应使用6个控制点,设站中误差:东坐标/北坐标/高程:0.7mm,方向:1.4〃。

2.精调作业几何尺寸控制标准
⑴几何尺寸
⑵长弦标准
⑶曲线正矢
3.零配件系统
⑴垫板作业后,铁垫板、铁垫板下调高垫板、绝缘缓冲垫板的螺栓中心孔必须与预埋套管中心对正。

⑵轨枕螺栓拧入预埋套管,使用配套的套筒扳手拧紧,扭矩为30 ~
50 N•m。

⑶弹条安装标准:拧紧螺栓直至弹条的中肢前端与轨距挡板前端突起部分接触,扭矩约250 N•m。

(采用SKL B15弹条时扭矩约180 N•m)。

⑷轨距挡板应与承轨槽挡肩密贴,间隙不得大于1mm;钢轨与绝缘轨距块、绝缘轨距块与铁垫板挡肩间缝隙之和不得大于1mm。

五、质量控制措施
1.测量
⑴每天开始测量之前检查全站仪测量精度,在稳固的轨道上对超高传感器进行校准,校准后可在同一点进行正反两次测量,测量值偏差应在
绝缘套管
弹性垫板 轨距挡板 铁垫板 轨枕螺栓
绝缘垫片 弹条 轨垫 0.3mm 以内。

⑵采集数据时小车要停稳,全站仪应采用精确模式,工作之前要适应环境温度。

⑶下一区间设站时至少要包括4个上一区间精调中用到的控制点,以保证轨道线形的平顺性。

⑷将一个CPIII 点当作水准点用水准仪复核轨面高程时,应使用自由设站时高程残差最小的CPIII 点。

2.精调
⑴外力横移钢轨时,严禁使用锤击。

⑵严禁用其它方式调整钢轨轨距、轨向。

3、零配件系统
⑴作业前后应检查垫板是否装反,螺旋道钉型号是否符合要求:调高20mm 时采用S3型螺旋道钉。

⑵为了易于横移钢轨和保护调整处前后扣件,应至少将调整处前后2根轨枕螺栓一并拧
松。

福斯罗300型扣件

例:。
