接触网作业指导书
刚性接触网作业指导书
一、施工准备1、劳力组织2、工机具3、材料设备、操作程序1、测量1）、根据测量区段位置和现场实际情况，选择车站中心标、道岔岔心或者人防门等处为起测点。
道岔处定位点位置严格按照设计图纸要求。
2）、纵向测量：根据设计图纸跨距，从起测点开始按照跨距值依次进行纵向测量，在每个定位点钢轨侧面和轨枕上做好标记，并标记好定位点编号和拉出值方向，定位点编号写在轨腰处，拉出值方向在轨枕上以箭头方向标识。
一个整锚段测量后，对此锚段全长进行复核，无误后继续进行测量。
3）、测量定位遇到隧道伸缩缝、隧道连接缝、盾构区间管片接缝、或明显渗水、漏水等情况时，可适当调整跨距，但应保证跨距最大值不大于10米，且相邻跨距只差不得大于2m,对跨距调整的地方应做好记录。
4）、横向测量：根据纵向测量结果，在定位点位置将激光测量仪垂直于轨道中心线放置于两轨道之间，挡板抵紧两钢轨内缘•激光测量仪拉出值置于0,保证激光束与机车受电弓中心重合，激光束在隧道顶位置即为悬吊槽钢安装中心位置。
当拉出值较大时, 悬吊槽钢中心位置应向拉出值侧适当偏移，保证拉出值能调整到位。
测量记录好每个定位点处的隧道类型、净空高度、外轨超高（曲线），作为每个悬挂点悬挂方式及零部件选型之用。
5）、每天测量结束后，对测量记录进行整理，形成电子表格及时上报工程部，记录原件由测量负责人妥善保管备查。
6）、应使用钢卷尺进行测量，严禁使用皮卷尺。
7）、曲线上应沿曲线外轨进行测量，并适当增加跨距测量值。
8）、测量应力求准确，卷尺应沿钢轨拉直，读数准确，测量过程中应医用隧道内的各种里程标志随时核对测量结果，防止产生偏差。
2、隧道内钻孔1）、技术人员根据测量数据，编制悬挂钻孔类型表和钻孔技术要求，向施工班组下达施工安装表。
2）、施工班组检查核对现场定位点情况无误后，按悬挂钻孔类型选用冲击钻头和钻孔模板，根据钻孔深度设置好深度尺。
3）、以施工测量时标记在隧道顶壁的标记为基准点（受电弓中心点及拉出值），套用钻孔模板，画出钻孔孔位。

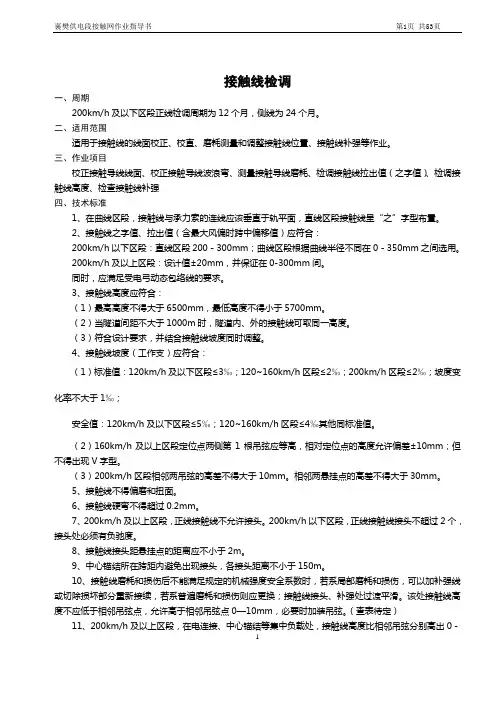

接触网维修作业指导书
接触线检调一、周期200km/h及以下区段正线检调周期为12个月，侧线为24个月。
二、适用范围适用于接触线的线面校正、校直、磨耗测量和调整接触线位置、接触线补强等作业。
三、作业项目校正接触导线线面、校正接触导线波浪弯、测量接触导线磨耗、检调接触线拉出值（之字值）、检调接触线高度、检查接触线补强四、技术标准1、在曲线区段，接触线与承力索的连线应该垂直于轨平面，直线区段接触线呈“之”字型布置。
2、接触线之字值、拉出值（含最大风偏时跨中偏移值）应符合：200km/h以下区段：直线区段200－300mm；曲线区段根据曲线半径不同在0－350mm之间选用。
200km/h及以上区段：设计值±20mm，并保证在0-300mm间。
同时，应满足受电弓动态包络线的要求。
3、接触线高度应符合：（1）最高高度不得大于6500mm，最低高度不得小于5700mm。
（2）当隧道间距不大于1000m时，隧道内、外的接触线可取同一高度。
（3）符合设计要求，并结合接触线坡度同时调整。
4、接触线坡度（工作支）应符合：（1）标准值：120km/h及以下区段≤3‰；120~160km/h区段≤2‰；200km/h区段≤2‰；坡度变化率不大于1‰；安全值：120km/h及以下区段≤5‰；120~160km/h区段≤4‰其他同标准值。
（2）160km/h及以上区段定位点两侧第1根吊弦应等高，相对定位点的高度允许偏差±10mm；但不得出现V字型。
（3）200km/h区段相邻两吊弦的高差不得大于10mm。
相邻两悬挂点的高差不得大于30mm。
5、接触线不得偏磨和扭面。
6、接触线硬弯不得超过0.2mm。
7、200km/h及以上区段，正线接触线不允许接头。
200km/h以下区段，正线接触线接头不超过2个，接头处必须有负驰度。
8、接触线接头距悬挂点的距离应不小于2m。
9、中心锚结所在跨距内避免出现接头，各接头距离不小于150m。
10、接触线磨耗和损伤后不能满足规定的机械强度安全系数时，若系局部磨耗和损伤，可以加补强线或切除损坏部分重新接续，若系普遍磨耗和损伤则应更换；接触线接头、补强处过渡平滑。

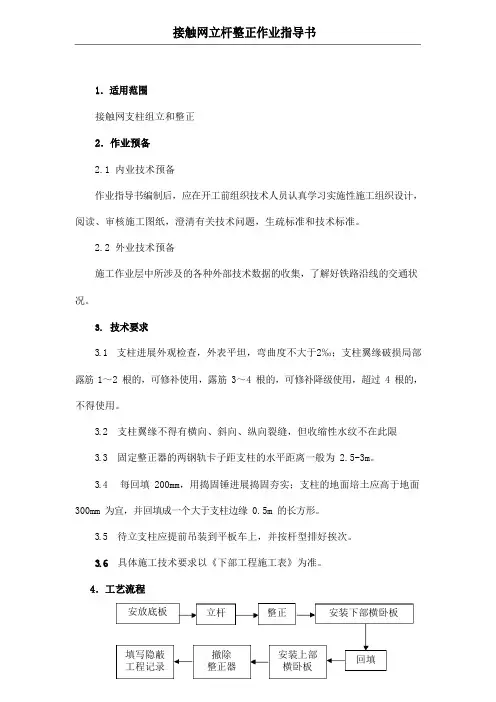

接触网立杆整正作业指导书
安放底板立杆整正安装下部横卧板填写隐蔽工程记录撤除整正器安装上部横卧板回填1．适用范围接触网支柱组立和整正2．作业预备2.1内业技术预备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，生疏标准和技术标准。
2.2外业技术预备施工作业层中所涉及的各种外部技术数据的收集，了解好铁路沿线的交通状况。
3.技术要求3.1支柱进展外观检查，外表平坦，弯曲度不大于2‰；支柱翼缘破损局部露筋 1～2 根的，可修补使用，露筋 3～4 根的，可修补降级使用，超过 4 根的，不得使用。
3.2支柱翼缘不得有横向、斜向、纵向裂缝，但收缩性水纹不在此限3.3固定整正器的两钢轨卡子距支柱的水平距离一般为 2.5-3m。
3.4每回填 200mm，用捣固锤进展捣固夯实；支柱的地面培土应高于地面300mm 为宜，并回填成一个大于支柱边缘 0.5m 的长方形。
3.5待立支柱应提前吊装到平板车上，并按杆型排好挨次。
3.6具体施工技术要求以《下部工程施工表》为准。
4．工艺流程4.1安放底板将坑内的杂物清理干净，用棕绳将底板系好，缓慢放入坑底。
4.2立杆立杆车就位，司机操作吊车将杆吊起后对准坑位，支柱对准坑位后，缓缓下落，落至坑口时扶杆人员将支柱方向扭正，让杆缓缓落入坑底。
待支柱倚住坑壁稳定后，进展摘钩，取下钢丝套子、吊臂复原、安装列车撤离。
图24.3整正4.3.1将整正器的框架安装在支柱上(安装高度一般为轨面上方400mm左右)，整正器一端四角固定于支柱四周适当位置上〔确保不侵入限界〕，另一端连接到支柱框架上，摇动整正器手柄，用其丝杠长度的变化调整支柱限界。
4.3.2调整支柱面与线路平行时，则将圆木矫正器插入腹孔，人工转推圆木进展调整，确保支柱面与线路平行，用丁字尺进展测量检查。
4.3.3在调整过程中，应同时利用丁字尺、水平尺、倾斜率测量仪器进展数据测定，边观看、边矫正，直至参数达标。
接触网施工作业指导书
接触网施工作业指导书1000字接触网施工作业指导书一、前言接触网是电气化铁路的重要组成部分，施工安全和质量的保证与日常维护密不可分。
本作业指导书的编制，是为了提高接触网的施工效率，保证施工安全、质量有效开展工作。
二、施工前准备1.组织人员：根据施工任务单，进行施工计划，确定施工人员组成和分工，实行班次制度，确定值班人员，做好安全防护措施。
2.施工材料：按照接触网施工计划，准备好所需材料，合理存放和保管，严禁放置在高空位置和电力设备上方。
3.施工设备：准备好所需机具和器材，包括施工用车、吊装设备、回路检测仪等，严格检查设备的安全性和可靠性，确保施工设备符合安全标准要求。
4.施工现场：仔细勘察接触网施工现场，确定施工范围、施工器材、设备放置位置、跨越道路绝缘支架、支撑物位置等，做好施工标识和区域防护措施。
三、施工过程1.施工安全：严格遵守电气设备安全规程，严禁吸烟、火种、明火进入施工现场，施工人员的施工位置一定要符合安全要求。
在施工过程中，对施工现场的人员和行人进行安全防护，确保施工过程中不发生安全事故。
2.施工质量：按照接触网的设计规范，材料的质量要达到规定标准，严格按照设计图纸和施工说明进行施工。
在施工过程中，注意进行验收，严格按照质量要求验收，并及时记录好施工情况。
3.施工量的控制：施工量的控制是保证施工质量的重要手段，严格控制施工量并及时记录，确保施工量与任务量一致，不超过设计标准。
4.施工人员的管理：严格要求施工人员进入施工现场前必须进行专业培训，合格后才能进行施工，做到人员合理配置，合理轮换工作，对值班人员进行安排。
对施工过程中的人员制订相应的安全考核和奖惩办法，确保施工人员的积极性和责任心。
四、施工后收尾1.材料和设备的归还：施工结束后及时清理施工现场，归还在施工过程中所使用的机具、器材、安全设施等，存放在指定的位置。
2.施工档案的建立：对施工过程中的重要工作环节、质量评定、验收、工作量统计等情况进行记录，建立施工档案，作为今后接触网的维护与管理参考。
接触网作业作业指导书
1.巡视中检查分相绝缘器主绝缘板的脏 污及烧伤状况，及时申请重合天窗进行 清洁或更换。 2.检查分相绝缘器各部无严重烧伤，检 查人字形吊弦状态，连接处无严重磨损 和烧伤，如有，应及时更换。 3.检查分相绝缘器底面与轨面平行，分 相绝缘器在线路中心。 4.绝缘器各部件应紧固良好、衔接处平 滑过渡、无硬点（铜线30g、纲铝线 50g），接头处磨损符合要求。 5.中性区的长度及断合电标的位置符合 《技规》规定，自动过分相系统磁感应 枕位置、状态符合要求。
承力索分段绝缘子应采用重量较轻的有机绝缘子。 分相绝缘板应采用丙酮溶剂进行全面清洁。
绝缘器应位于受电弓中心，一般情况下误差不超过100mm。
受电弓中心
受电弓
-54-
四、风险卡控点
兰州供电段
P-4/4
风险项点
卡控办法
1.主绝缘。 2.人字形吊弦状态。 3.各部参数、偏移量。 4.螺栓紧固力矩。 5.各种标志及地面感应器状态。
测量b值是 否满足安装 曲线的要求。
1
1
1.检查坠陀块是 否完整，排列是 否整齐，缺口是 否相互错开1800。 2.检查补偿绳是 否有断股、散股。 3.检查坠陀数量 是否满足张力要 求。
3
4
-62-
2
1.检查承锚和线 锚绝缘子对齐， 绝缘子无脏污。 2.跳线绑扎是否 紧固。 3.检查各部件受 力良好，螺栓紧
-45-
四、风险卡控点
兰州供电段
P-5/5
风险项点
1.小曲线半径时候的跨中偏移。 2.电气烧伤。 3.螺栓紧固力矩。
卡控办法
1.绝缘锚段关节处于小半径曲线时，应 注意跨中接触线偏移值。 2.调整锚段关节时，应检查并调整补偿 装置。 3.如果发现零部件烧伤、承力索烧断股 情况时，必须检修锚段关节内电连接器， 必要时增设双电连接器或安装双线夹， 并检查所用线夹是否与承力索和电连接 相配套。 4.两接触悬挂工作支过渡处接触线调整 符合运行要求。 5.锚支接触线在其垂直投影与线路钢轨 交叉处，应高于工作支接触线300mm以上。 6.各连接部件安装牢固，紧固力矩符合 要求。

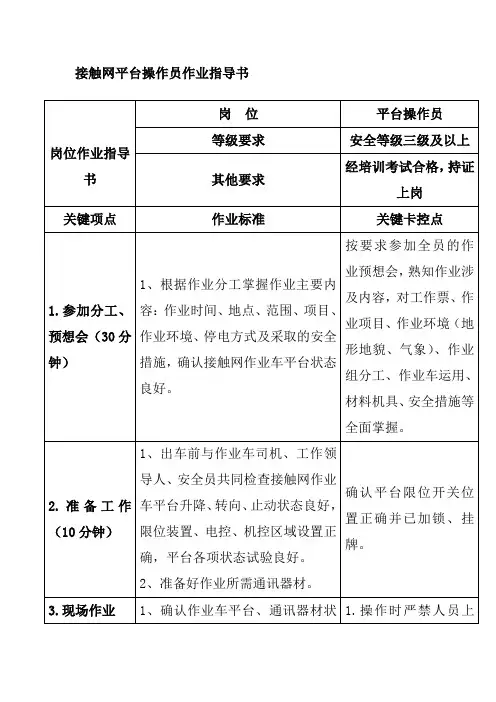

接触网平台操作员作业指导书
3、与作业车司机保持联系畅通，并须时刻监护高空作业人员的作业安全，严格执行呼唤应答制度。
1.操作时严禁人员上下作业平台。
2、必须将作业平台沿线路顺向位置摆正，降至安全位置后，方可通知作业车移动。
3.高空作业人员全部进入作业平台后，要及时锁闭作业平台防护门。
接触网
岗位作业指导书
岗三级及以上
其他要求
经培训考试合格，持证上岗
关键项点
作业标准
关键卡控点
1.参加分工、预想会（30分钟）
1、根据作业分工掌握作业主要内容：作业时间、地点、范围、项目、作业环境、停电方式及采取的安全措施，确认接触网作业车平台状态良好。
按要求参加全员的作业预想会，熟知作业涉及内容，对工作票、作业项目、作业环境（地形地貌、气象）、作业组分工、作业车运用、材料机具、安全措施等全面掌握。
4.收工总结（30分钟）
1、作业所用工具、材料入库并签认；
2、对本次作业过程中存在的问题进行分析、总结。
必须参加总结会
2.准备工作（10分钟）
1、出车前与作业车司机、工作领导人、安全员共同检查接触网作业车平台升降、转向、止动状态良好，限位装置、电控、机控区域设置正确，平台各项状态试验良好。
2、准备好作业所需通讯器材。
确认平台限位开关位置正确并已加锁、挂牌。
3.现场作业
1、确认作业车平台、通讯器材状态良好后方准高空作业人员登上平台；
接触网作业指导书
目录一、接触网一日作业流程及作业标准 (2)（一）作业前一天的准备 (2)（二）出工前的准备工作 (3)（三）要令及验电接地程序 (4)（四）作业过程 (5)（五）撤出地线及消令 (6)（六）收工 (7)二、岗位作业指导书 (10)（一）工作票签发人作业指导书 (10)（二）工作领导人作业指导书 (11)（三）安全员作业指导书 (13)（四）驻站联络员作业指导书 (14)（五）现场行车防护员作业指导书 (15)（六）地线监护人及操作人作业指导书 (16)（七）高空作业人员作业指导书 (17)（八）平台操作员作业指导书 (18)（九）车梯推扶人作业指导书 (19)三、接触网巡视作业指导书 (20)四、接触网检修作业指导书 (25)（一）整体吊弦检修作业指导书 (25)（二）两跨式中心锚结检修作业指导书 (28)（三）交叉线岔检修作业指导书 (30)（四）电联结检修作业指导书 (34)（五）支持装置检修作业指导书 (37)（六）定位装置检修作业指导书 (41)（七）滑轮补偿装置检修作业指导书 (44)（八）棘轮补偿装置检修作业指导书 (46)（九）弹簧补偿装置检修作业指导书 (48)（十）绝缘子检修作业指导书 (50)（十一）附加导线检修作业指导书 (52)（十二）隔离开关检修作业指导书 (55)（十三）避雷器检修作业指导书 (58)（十四）吸上线检修作业指导书 (61)（十五）分段绝缘器检修作业指导书 (63)（十六）扭力扳手使用作业指导书 (67)一、 接触网一日作业流程及作业标准（一）作业前一天的准备1、作业计划的接收与传达1及道岔编号一致。
2、工作票签发人及工作领导人查阅AT 分区所、AT 满足V 停作业条件。
1.工作领导人宣读工作票。
2.支柱号、行车防护、轨道车运行段、作业小组人数、线路情况等。
工时要将本次作业任务和安全措 知轨道车当班司机。
1票人签认。
2签字的票（二）出工前的准备工作)。
接触网作业地线操作人作业标准指导书[推荐5篇]
![接触网作业地线操作人作业标准指导书[推荐5篇]](https://img.taocdn.com/s3/m/3880fb76a9956bec0975f46527d3240c8447a1ff.png)
接触网作业地线操作人作业标准指导书[推荐5篇]第一篇：接触网作业地线操作人作业标准指导书地线操作人作业标准指导书（岗位职责）地线操作人作业作业前准备→挂拆地线作业中→作业结束送电→撤离现场。
地线操作人的职责、工作要求：a)要服从地线监护人的指挥，遵章守纪。
对不安全和有疑问的命令，要及时果断地提出，坚持安全作业。
b)地线操作人安全等级不低于二级。
c)明确本次作业任务、封锁范围、作业内容、需停电的设备后，装设地线的位置、数量。
d)接地线应可靠安装，不得侵入限界，要有防风摆措施。
e)必须妥善保管地线、验电器，每次作业前检查试用，保证在使用时性能良好。
f)所有作业必须在地线监护人的监护下进行，严谨臆测操作。
g)与监护人共同确认绝缘用品、验电器等状态，确保满足作业需要。
h)地线、验电器、绝缘用品在运输和使用时，必须妥善保管，防止损坏。
必要时，做好防潮措施，确保其满足绝缘性能。
作业前准备：a)听从工作领导人宣读工作票和人员安排，明确接挂地线位置及安全注意事项。
b)出工前，地线操作人根据《分工单》中需带的工具、材料去料库领取，并检查地线有无断股、散股等，确保地线状态良好。
与工区材料员共同对地线的绝缘杆进行绝缘遥测试验（2500V兆欧表），测试其有效绝缘部分的绝缘电阻。
确认地线及操作杆绝缘性能良好，数量等满足作业需要。
c)工具准备：个人工具、钢丝刷、接地线、验电器、绝缘靴、绝缘手套。
d)地线出库装载时，要妥善保管。
作业停电：a)到达现场后与地线监护人共同确认接挂地线的股道、支柱、杆号，在接到地线监护人的命令后，方可进行地线操作。
b)停电前，在监护人的监护下，设好防护后地线操作人检查地线状态，先接好接地端，做好验电、接地准备（地线不得侵入限界），确认良好后向地线监护人汇报。
c)地线监护人接到工作领导人的通知后，在监护人的监护下进行验电（垂直停电作业须在停电前在带电设备上检验验电器状态），确认该设备停电，使用验电器验电的注意事项及有关规定：（1）验电器的电压等级为25kV。
接触网作业指导书精编版
3.检查作业人员所携带证件、劳保用品（含防暑、防寒用品）、安全用具、防护用品及着装满足作业要求。
作业组成员防寒、防暑措施采取可行、有效，证件及防护用品携带齐全。
3.检查安全用具（10分钟）
1.出库前检查作业组所携带的安全用具、绝缘用具状态良好，满足作业要求；监督作业组成员是否执行绝缘用具出库检测制度。
10.线路封锁命令与停电命令的下达与传递（2分钟）
1、接到线路封锁命令后，复述并记录命令编号和时间，通知防护员设置防护。
2、行车防护设置完毕，通知地线人员插设移动停车信号牌，做接地前准备工作。
3、接到停电命令后，复述并记录命令编号和时间，通知地线人员验电、接地。
11.停电作业开始（2分钟）
确认验电、接地完毕后，发布允许开工作业命令。
12.作业过程中（根据天窗作业时间）
1、作业过程中要不间断监护作业组成员的安全，同时监控作业标准执行与作业质量卡控；
2、至少5分钟与防护人员联系一次，掌握作业区段行车情况；
13.作业完毕（5分钟）
作业完毕，工作领导人通知作业组成员停止作业，作业车平台归位，梯车下道；确认作业组成员及其他人员、工具、材料已全部撤到安全地带。
1、工作领导人对作业组成员进行提问，务必使作业组每个成员明确各自分工及本职岗位安全措施。
5.列队点名（10分钟）
1、于作业前组织全体人员列队点名，宣读工作票，分配任务、安排乘坐对应车辆并点名提问；
2.与安全员共同检查作业人员所携带证件、劳保用品（防暑、防寒用品）及着装满足作业要求；
3、工作领导人安排分区所配合停电人员提前30分钟到达相应分区所待命。
4.参加预想会（30分钟）
按要求参加全员的作业预想会，细致听取各作业岗位人员的安全预想，对于签发的工作票所列不周项点进行必要修订、完善。
接触网作业指导书
接触网专业施工作业指导书编制：审核：批准：目录第一节简单链型悬挂施工工艺流程 (4)第二节支柱及拉线基础检查 (5)第三节基坑开挖 (11)第四节支柱组立及整正 (22)第五节供电线基础浇筑 (30)第六节硬横梁架设 (37)第七节硬横梁吊柱安装 (42)第八节隧道内化学锚栓预埋 (46)第九节化学锚栓拉拔试验 (52)第十节隧道内吊柱安装 (56)第十一节附加线架设—肩架安装 (61)第十二节附加线架设—底座安装（隧道内） (65)第十三节附加线架设—拉线安装 (69)第十四节支柱装配—测量计算 (81)第十五节支柱装配—腕臂安装 (102)第十六节隧道内补偿装置安装 (108)第十七节补偿下锚—拉线安装 (111)第十八节补偿下锚—滑轮安装 (116)第十九节补偿下锚—棘轮安装 (122)第二十节承力索架设—线索展放 (130)第二十一节承力索架设—承力索归位 (138)第二十三节接触线架设 (149)第二十四节接触线中心锚结安装 (156)第二十五节吊弦预配 (158)第二十六节接触网吊弦安装 (167)第二十七节绝缘锚段关节（关节式电分相）调整 (171)第二十八节接触网接地及回流引线 (176)第二十九节分段绝缘器安装 (183)第三十节隔离开关安装 (187)第三十一节避雷器安装 (196)第三十二节 27.5kV电缆敷设 (199)第三十三节电缆头制作安装 (204)第一节 简单链型悬挂施工工艺流程。
预配车间施工现场工程技术部腕臂结构预配预留基础检查和整改支柱安装整正腕臂结构安装 拉线安装附加线架设安装 硬横梁及吊柱安装 下锚补偿装置安装 隧道测量、锚栓安装拉拨实验、吊柱安装腕臂计算参数测量腕臂结构计算、数据提供预配车间承力索架设、中锚安装、倒鞍子整体吊弦安装 定位装置初安装接触线架设、检测 接触悬挂精调电连接安装、AB 值调整 设备、接地、回流安装标识牌安装 静态检测 动态检测承力索悬挂点测量整体吊弦计算、数据提供给预配车间整体吊弦预配基坑开挖第二节支柱及拉线基础检查1 适用范围适用于怀邵衡铁路桥梁、路基地段接触网支柱基础和拉线基础检查配合2 作业准备2.1内业技术准备（1）组织技术人员学习设计图纸和相关设计文件，熟练掌握国家规范和技术标准；施工前制定当天施工计划，制定施工安全保障措施；对施工人员进行技术交底和培训；各施工人员经过专业培训，考核合格后上岗；（2）制定接口预留检查制度、检查记录表；（3）制作基础螺栓检查确认工具，准备测量工具。
接触网作业指导书
接触网作业指导书接触网作业指导书编制：复核：审批：一、基坑开挖施工1、人员组织2、工机具3、施工步骤基础施工采用软土路基接触网支柱基础类型。
（1）．工艺流程（2）．操作方法①、施工准备确认基坑类型、支柱限界，清理工作面；将需要开挖的路肩面整理平整，去除杂物，安设防道碴挡板；如遇到下雨等恶劣天气，禁止开挖基坑，已开挖未成形的基坑除加强支护、回填外，还应加强巡视、监测力度，确保路基稳定性。
基础与既有水沟位置重叠堵塞水沟时，基础浇筑完成后，及时进行水沟改移，改移后的水沟过水断面与既有保持一致。
②、基础坑开挖临线基坑开挖时，利用无列车时段开挖。
基坑开挖分两步走，第一步，按照基坑开口尺寸开挖至设计深度后，用编织袋装土将已开挖部分回填；第二步，第二天进行基坑放大角开挖、基础浇筑。
限界3.1米H型独立钢支柱基础开挖限界2.870米，基坑开挖，基础坑开挖尺寸0.7*0.7米，安装防护板。
下挖约200mm～500mm 后，开始安装防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序每挖200mm安装一层防护板，直至坑深达到标准为止。
基坑开挖深度为1.5米。
③、开挖放大角：基础开挖尺寸达到要求后（深1.5米）坑底用支护木板于坑四周支护，拆除坑底防护挡板，开挖放大角，中间柱放大角为开挖0.75米，下锚柱放大角为开挖0.95米。
每开挖一个放大角后用编织袋装土将放大角回填。
当四个放大角全挖好后，取出装土编织袋立即浇筑基础。
④、接触网基坑坍塌防范措施：（1）基础坑开挖下挖约500mm后，开始安装防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序每挖500mm安装一层防护板，直至坑深达到标准为止。
（2）防护板安装防护板安装顺序应由坑口向坑底安装；基坑开挖先挖四周一层，再往中间挖，每下挖约500mm，设置一层防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序挖一层，安装一层防护板，下层防护板的交错方式应与上层相反（即上层为b向坑中心缩进顶住a，下层为a向坑中心缩进顶住b）直到直到坑深达到标准为止。
接触网高空作业人员作业指导书
接触网高空作业人员作业指导书岗位高空作业人员岗位作业指导等级要求安全等级三级及以上书关键项点作业标准关键卡控点1.修前调查（作根据作业内容进行现场调查。
业前一天）1、按要求参加全员的分工、预想会，熟知作业1、根据作业分工掌握作业主要涉及内容，对工作票、2.分工、预想会内容：作业时间、地点、范围、作业项目、作业环境（地（30 分钟）项目、作业环境、停电方式及采形地貌、气象）、作业组取的安全措施；分工、作业车运用、材料机具、安全措施等全面掌握。
1、严禁使用不合格和不3.作业准备（ 10 1、根据作业内容准备好工具、在有效期内的工具、材分钟）材料及相关安全用具；料、绝缘用具。
1、工作领导人下达开工命令后，1、梯车工作台上的作业4. 作业过程方可开始作业。
人员不得超过两名，作2、使用接触网作业车作业时，业人员超出工作台范围平台操作人首先确认平台限位作业时，将安全带系在开关位置正确后，高空作业人员接触网上，不得系在车顺序登上平台，将作业所需的工梯工作台框架上。
具、材料用绳索吊上平台，由平2、高空作业人员和作业台操作人进行平台操作，将平台车平台操作人或车梯负升至合适位置，高空作业人员挂责人间要严格执行呼唤好随车滑动地线，并做好安全措应答制度。
施再进行作业。
3、工具、材料、零件要3、使用梯车作业时，和梯车负装在工具袋内，不得放责人确认梯车稳固，方可登上梯置在工作台的台面，防车平台，挂好随车滑动地线，将止高空掉落。
安全带系在接触线（承力索）上4、不得上、下抛掷传递再进行作业。
工具材料。
4、登杆作业前要检查支柱状态，5、登杆作业前要检查支观察支柱上有无其他设备，选好柱表面，做好防滑措施。
攀登方向和条件。
攀登时手把牢6、进行高空作业时，人靠，脚踏稳准，时刻注意与带电员不宜位于线索受力方设备保持规定的安全距离。
使用向的反侧，并采取防止脚扣攀登时，要卡牢系紧，严防线索滑脱的措施。
在曲滑落。
线区段进行接触网悬挂5、使用挂梯进行作业时，要挂的调整工作时，要有防牢扶稳，注意不得倒向邻线和有止线索滑跑的后备保护电设备。
接触网基础作业指导书
接触网基础施工作业指导书1、合用范围合用接触网基础及拉线基础施工。
2、作业准备2.1、内业技术准备作业指导书编制后，在开工前组织技术人员阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2、外业技术准备施工作业段中所涉及的各种施工条件调查、外部技术数据采集。
暂时居住场所修筑、材料存放区域、施工机械准备等。
3、技术要求3.1、接触网支柱基础宜在路基基床表层填筑完成后开始施工。
如要在基床表层填筑前开始施工，则基床表层施工时应特殊注意接触网支柱基础周边的级配碎石压实效果。
3.2、施工前按设计的混凝土等级设计配合比，并进行室内试验，将试验结果形成书面报告，报监理审批。
3.3、在多工点开始同时施工前，根据初选的机械、设备和人员配置选取不小于 2 个接触网支柱基础作为试验性施工，检验施工方案的可行性，确定施工工艺参数，并报监理确认。
4、施工程序与工艺流程4.1、施工程序施工程序为：施工准备→试验性施工→工艺确定→测量放样→挖孔 (钻孔) →清孔→成孔检查→钢筋笼安装→下锚螺栓预埋与固定→接地端子焊接→立模→下锚螺栓位置复核→浇筑混凝土→养护。
4.2、工艺流程工艺流程图具体见下图 15、施工要求5.1、施工准备施工前应对设计要求进行明确，接触网基础的位置、标高、结构形式、预埋件位置及数量、结构尺寸的允许偏差等关键参数必须清晰明了，所使用的预埋件要有检验合格证书方可使用，试验室应对现场的钢筋等原材料进行抽样检查。
试验性施工方案：根据设计图纸，接触网支柱基础分为地上部份与地下部份。
为了保证接触网支柱基础的施工质量和施工便利，初步选定按照地下部份先定位、先浇筑，地上部份后立模、后浇筑的施工工艺进行，以期达到预埋螺栓组定位准确，基础外露部份整齐、美观的效果。
5.2、施工工艺5.2.1、测量放样技术人员应对施工段落内的所有接触网支柱基础及拉线基础的设计里程位置进行统计，建立台账，然后书面交底于测量人员。
接触网工程附加导线施工作业指导书
接触网工程附加导线施工作业指导书第一节肩架预配及安装一、施工准备1、劳动组织2、工机具3、主要材料、设备二、工艺流程图三、操作方法1、按图领料①根据所安装的区段，按平面图、安装图，提出用料计划，从料库领取预配所需材料。
②对所领材料，按《规范》设计要求进行外观质量检查，凡不合格品，严禁使用并退给材料员，材料员应予以标识，隔离存放，待处理。
2、肩架预配①根据平面图及安装图对每根支柱安装的肩架各部件进行组配，不便组配的可用铁线捆绑在一起，用毛笔将安装杆号标注在肩架上。
②对照平面图进行核对肩架及螺栓等型号是否符合设计要求；螺母垫圈是否齐全。
3、测量安装肩架高度①根据施工图安装高度尺寸，用15m钢尺测量。
②确认测量安装高度（复核）。
4、肩架安装①按预制编号，成套领取所需安装材料。
②对材料进行外观质量检查，不合格严禁使用。
配件不齐应补齐。
③运至所安装支柱下面。
组装好，减少高空作业。
④1人上杆作业，套好钢丝绳（尼龙套），挂上滑轮，穿吊绳，地面配合人员绑好肩架和晃绳。
⑤杆上人员起吊肩架。
支柱另一侧再上一人，两人顺线路方向面对面配合共同安装。
5、结束清理施工现场，填写施工记录四、技术标准1、绝缘子表面应光洁，平整无砂眼、气泡和缺釉裂纹等现象，并经电气试验合格。
金具表面光滑平整无锈蚀和锌层剥落等缺陷，零配件齐全，规格型号符合设计要求。
2、测量安装高度，砼柱以路肩面为基准，钢柱以基础面为基准。
跳线肩架均低于腕臂上底座0.5m。
3、肩架安装高度应符合设计要求，肩架呈水平状，施工允许偏差±50mm。
4、螺栓应从主角钢穿向副角钢。
螺栓紧固力矩应符合产品安装使用说明要求（设计要求力矩值）。
五、注意事项1、肩架预配在料库进行。
2、长吊环的受力方向应注意不得装反。
3、在既有电化区段测量前，应申请停电，并办理停电作业手续，到现场后应先验电，确认后，安装好接地线，方准登杆测量。
4、杆上作业人员应扎好安全带，杆下人员戴好安全帽。
接触网检修作业指导书
接触网检修作业指导书一、检修内容1.检修部位：接触网设备。
2.检修内容：(1)清理接触网上的积尘，检查网杆、网距、网板等部件是否有损坏、变形等情况；(2)检查接触网上的螺栓、连接件是否松动；(3 )检查接触网的支持和绝缘设施是否完好；(4 )检查接触网的电气接触是否正常；(5 )检查接触网的接地设备是否正常；(6 )检杳接触网控制系统是否正常。
二、操作流程1.开始检修前，应当对检修部位进行必要的标识，设置工作范围，并且通知相关人员并进行安全交底。
2.进行接触网设备的接地操作，确保电气安全。
3.分工协作，对接触网上的各个部件进行检查。
4.清理积尘：使用纸巾或者软毛刷进行清理，避免使用金属刷或者硬毛刷，以免刮伤接触网上的部件。
5.检查螺栓、连接件的松紧程度，并按照需要进行加固。
6.检杳接触网的支持和绝缘设施：检查支持杆是否有破损、变形等情况，检查绝缘设施是否完好并保持良好状态。
7.检杳接触网的电气接触：使用万用表等工具进行检杳，确保接触良好。
8.检查接触网的接地设备是否正常：检查接地设施是否接地良好、接地电阻是否正常。
9.检查接触网控制系统是否正常：检查设备的控制开关是否灵敏、接线是否正确, 进行功能测试等。
10.确认所有检修工作已经完成，将设备恢复原状。
三、安全提示1.切勿进行带电检修，必要时应断开电源并进行接地操作。
2.在进行接触网检修时，必须佩戴绝缘手套、绝缘鞋和安全带等个人防护装备。
3.当进行高空操作时，应使用防护网、安全绳等安全设备，并注意登高作业中的平衡和固定。
4.在进行接触网检修时，必须确保工作人员之间的配合，集中注意力，加强沟通，并随时保持警惕。
5.在检修工作中，切勿随意修改或者拆卸设备上的零部件，必要时应得到确认并进行记录。
6.在检修结束后，必须保持现场清洁，并将设备恢复原样。
四、总结接触网设备是电气系统中重要的元件之一，其安全和稳定运行直接关系到线路的正常运行和生产效率。
因此，在进行接触网检修时，必须高度重视安全，全面检查设备的各个部分,确保安全、高效、稳定运行。
铁路接触网工程作业指导书
铁路接触网工程作业指导书铁路接触网工程是铁路电气化工程中的重要组成部分，负责为电力机车、电动客车、电动货车等提供供电。
操作铁路接触网需要严格遵循安全规范，下面是对铁路接触网工程作业的指导书。
一、准备工作1.安全帽、安全鞋、安全绳等安全装备必须带齐，检查安全装备是否漏洞。
2.检查工具和设备是否齐全、完好。
特别要注意电气工具的绝缘性能和接地。
3.检查天气情况，判断施工条件是否满足。
4.仔细阅读作业指导书，明确作业内容、作业地点和作业要求。
二、施工作业1.严格遵循安全操作规程，按照操作规程进行作业。
2.注意施工现场的安全状况，必要时设置警示标志，保障施工人员安全。
3.在施工过程中，注意固定铁路接触网设备，保证设备的稳定性，防止设备滑动等意外情况的发生。
4.在作业过程中，要充分利用各种安全工器具，如安全带、安全绳、保险锁等，保证作业人员的安全。
5.在作业中要时刻关注电气设备的绝缘状态和接地状态，避免人员触电。
6.在作业前必须进行绝缘测试，保证铁路接触网设备的绝缘性能。
7.机电作业要特别注意机械设备的稳定性，防止机器滑动或倾覆。
8.施工结束后要进行清理，保持施工现场的整洁，防止杂物或设备残余物的遗留。
三、注意事项1.在作业中要严格遵守工作规程，防止意外发生。
2.注意保护好工作环境，减少对周围环境的污染。
3.注意维护设备，定期进行检查和维修。
4.注意安全宣传和教育，增强施工人员的安全意识和技能。
5.重视日常检查和维护，发现安全隐患及时处理和排除。
以上是对铁路接触网工程作业的指导书，希望能够为工作人员提供参考。
铁路接触网工程是一项高危的工程，尤其需要注意安全，确保施工人员的安全。
接触网作业作业指导书
13 . 1.5型定位管卡子18 .斜腕臂棒式绝缘子 14 . 接地跳线 15 . X型腕臂 19 . 旋转腕臂双下底座 20 . 1.5型套管双耳
4 . 套管双耳
5 . 承力索支座
-43-
兰州供电段
二、检修步骤
P-3/5
5
3 4
2
1
3
测量中心柱(ZFS3)处两支 接触线、承力索的水平距 离和垂直距离。测量、调 整定位点接触线拉出值和 跨中接触线偏移值。 测量、调整转换柱(ZFS1) 处两支悬挂的水平距离和 垂直距离。检查锚支、工 作支接触线定位管是否灵 活，偏移量是否超标。
一、设计结构
-42-
兰州供电段
P-2/5
1 . 旋转腕臂双上底座 6 . 2型管帽 2 .平腕臂棒式绝缘子 3 . 水平腕臂
11 . 锚支定位卡子
16 . 组合定位装置 17 . 定位线夹
7 . ∅34定位管支撑 12 . ∅4.0拉线 8 . 2型定位环 9 . 1.5型定位管 10 . 1.5型管帽
1.小半径曲线处接触线跨中偏移值。 2.电气烧伤。 3.交叉下锚处线索相磨。 4.各部参数、偏移量。 5.螺栓紧固力矩。
-51-
兰州供电段
器件式分相
P-1/4
适用范围：器件式分相检修作业
一、器件式分相的设计结构 二、检修步骤 三、标准及要求 四、风险项点及卡控措施
一、设计结构
1 .绝缘滑板 5 .绝缘子
中心柱两工作支接触线与 轨面等高（误差20mm）， 水平距离为500mm（误差＋ 50mm）；承力索垂直距离、 水平距离均为500mm（误差 ＋50mm）。
关节式分相各悬挂间的有效绝缘距离为500mm。
分相线
接触网全面检查作业指导书
附件:全面检查作业指导书1 主题内容与适用范围1.1 本指导书按照状态修的管理方法而制定。
1.2 本指导书规定了接触网全面检查作业程序和质量标准.1。
3 本指导书适用于接触网全面检查作业。
2 全面检查目的全面检查具有巡视检查和保养维护的双重职能。
巡视检查内容包括不易通过间接测量手段掌握设备运行状态的所有项目,如接触悬挂、附加悬挂及支撑装置的内在质量，螺栓是否紧固等。
保养维护内容主要是在巡检过程中必要的防腐处理、注油和零部件的紧固、更换等。
全面检查可以在轨道作业车的作业平台上、车梯或支柱上进行。
3 全面检查安全措施3.1 高空作业必须设专人监护。
作业时必须把安全带扎到可靠位置.3.2 车梯、安全带、工具应按规定检修、试验，妥善保管,使之经常保持良好状态。
冰、雪、霜、雨等天气条件下，接触网作业用的车梯、梯子以及检修车应有防滑措施。
3。
3 车梯、安全带、工具在使用前应进行检查，确认良好方可使用。
3.4 车梯作业时，应指定车梯负责人，工作台上的人员不得超过2名，所有零件、工具等均不得放置在工作台台面上。
使用的小型工具、材料应放置在工具材料袋内.作业中应使用专门的用具传递工具、零部件和材料,不得抛掷传递。
3.5 推动车梯要服从工作台上人员的指挥，作业台上有人时，车梯推行速度不得超过5km/h, 并不得发生冲击和急剧起、停车.3.6 车梯在曲线上、坡道上或遇大风时，应采取措施防止倾倒、滑移。
人员不得位于线索受力方向的反侧，并采取防止线索滑脱的措施。
在曲线区段进行接触网悬挂的调整工作时，要有线索滑跑的后备保护措施。
作业结束后,车梯不得就地存放，须稳固在建筑限界以外不影响了望信号的地方。
3。
7 各部螺栓应按标准力矩紧固（见附件）。
3。
8 使用接触网作业车进行巡检的要求：3。
8.1车辆在运行期间,人员不得飞上飞下。
乘坐轨道车平板时,应坐好扶稳，不得将身体超出平板车以外.作业平台严禁向未封锁的线路侧旋转.3.8。
2检修作业车移动或作业平台升降、转向时,严禁人员上、下.作业平台不得超载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触网作业指导书
目录
一、接触网一日作业流程及作业标准 (3)
（一）作业前一天的准备 (3)
（二）出工前的准备工作 (4)
（三）要令及验电接地程序 (5)
（四）作业过程 (6)
（五）撤出地线及消令 (7)
（六）收工 (8)
二、岗位作业指导书 (11)
（一）工作票签发人作业指导书 (11)
（二）工作领导人作业指导书 (12)
（三）安全员作业指导书 (14)
（四）驻站联络员作业指导书 (15)
（五）现场行车防护员作业指导书 (16)
（六）地线监护人及操作人作业指导书 (17)
（七）高空作业人员作业指导书 (18)
（八）平台操作员作业指导书 (19)
（九）车梯推扶人作业指导书 (20)
三、接触网巡视作业指导书 (21)
四、接触网检修作业指导书 (23)
（一）整体吊弦检修作业指导书 (23)
（二）两跨式中心锚结检修作业指导书 (26)
（三）交叉线岔检修作业指导书 (28)
（四）电联结检修作业指导书 (32)
（五）支持装置检修作业指导书 (35)
（六）定位装置检修作业指导书 (39)
（七）滑轮补偿装置检修作业指导书 (42)
（八）棘轮补偿装置检修作业指导书 (44)
（十）绝缘子检修作业指导书 (48)
（十一）附加导线检修作业指导书 (50)
（十二）隔离开关检修作业指导书 (53)
（十三）避雷器检修作业指导书 (56)
（十四）吸上线检修作业指导书 (59)
（十五）分段绝缘器检修作业指导书 (61)
（十六）扭力扳手使用作业指导书 (65)
一、接触网一日作业流程及作业标准
（一）作业前一天的准备
1、作业计划的接收与传达
（二）出工前的准备工作
1及道岔编号一致。
2、工作票签发人及工作领导人查阅形天窗作业技术台账，明确牵引所、1.工作领导人宣读工作票。
2.区段，着重标明作业具体位置、柱号、
行车防护、轨道车运行区段、业小组人数、线路情况等。
作业方式、作停电作业范围、带电设备范围、
分配任务并点名提问；若涉及到轨道车配合作业，轨道车当班司机。
1应更换，若必须更换时，认。
工作领导人更换时，签认。
2
（三）要令及验电接地程序
材料、劳保用
(司机号、车站号、轨道车相关信)。
（四）作业过程
（五）撤出地线及消令
（六）收工
二、接触网巡视作业流程
二、岗位作业指导书（一）工作票签发人作业指导书
（二）工作领导人作业指导书
（三）安全员作业指导书
（四）驻站联络员作业指导书
（五）现场行车防护员作业指导书
（六）地线监护人及操作人作业指导书
（七）高空作业人员作业指导书
（八）平台操作员作业指导书
（九）车梯推扶人作业指导书
三、接触网巡视作业指导书。
