各种常见接口类型(全面)PPT参考幻灯片
2020/3/30
14
超5类线与六类线区别
• 六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性 能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。 六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线 距离为：永久链路的长度不能超过90m，信道长度不能超过100m。 简单的说 六类和五类没有什么区别 只是在带宽有轻微区别做法一样，只是六类的模块和 五类的不一样！水晶头做法和大小和五类的是一样的！超5类线可以达到百兆的 传输，6类线可以达到千兆的传输性能，材料也不尽相同，当然价格更是相差很 大，若网卡支持千兆，交换设备的端口也是千兆的话，6类线就能发挥最大的功 效。若没有上述条件，6类线就是浪费。
2020/3/30
20
HDMI
• HDMI的接口虽然不同，但功能都是一样的，
通常质量合格的HDMI接口，插拔寿命不会少
于5000次，每天插拔能用10年，应该说是很
耐用的。 另外值得一提的是，HDMI可以向下
兼容DVI接口，通过市售的HDMI-DVI转接头，
可以连接一些较老的DVI设备，因为DVI同样采
2020/3/30
10
VGA显示接口
VGA(Video Graphics Array 视频图像阵列)，显示器使用一种15针Mini-D-Sub(又称HD15)接口通过标准 模拟界面连接到PC上，通过合适的转接器，也可以将一台模拟显示器连接到DVI-I界面上，VGA接口传输 红，绿，蓝色值信号(RGB)以及水平同步(H-Sync)和垂直同步(V-Sync)信号。
新款显卡一般都提供2个DVI接口，可使用一种DVI-VGA转接器 来在两种接口之间转换
显示20信20号/3线/30上的VGA接头
各种常见接口类型(全面)ppt课件
在SCSI母线上可以连接主机适配器和八个SCSI外设控制器，外设可以包括磁盘、磁带、CDROM、可擦写光盘驱动器、打印机、扫描仪和通讯设备等。
SCSI接口 SCSI是个多任务接口，设有母线仲裁功能。挂在一个SCSI母线上的多个外设可以同时工作。
SCSI上的设备平等占有总线。 SCSI接口可以同步或异步传输数据，同步传输速率可以达到10MB/s，异步传输速率可以达
25
ATA/133
这是一种用于连接硬盘和光驱的并行总线，也称作Parallel ATA(并行ATA)，最新版本的并行ATA使用 40针，80线的扁平数据线来连接主板和驱动器。每条数据线最多可以连接2台设备，需要将设备分别设 置为主盘(master)和从盘(slave)，这样的设置一般通过驱动器上的跳线实现。
7
1394扩展卡挡板，提供两个6针接口一个4针接 口
可提供电源的6针接口
可提供电源的4针接口
8
Cinch RCA接口
这种接口通过同轴电缆传输多种电信号，它们的功能可以容易地按接口颜色加以区分。
9
PS/2接口
PS/2是一种古老的接口，广泛用于键盘和鼠标的连接，现在的PS/2接口一般都带有颜色标 示，紫色用于连接键盘，绿色用于连接鼠标。
一块具备两个DVI端口的显卡可同时连接两个(数字)显示器
12
RJ45显示接口
用于LAN和ISDN，有线网络主要使用我们都很熟悉的双绞线进行互连，网线主要有两种类型：A、直通线 （12345678对应12345678）-最广泛使用的双绞线；橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 B、交叉线（12345678对应36145278）-用于特殊情况下的连接。绿白、绿、橙白、蓝、蓝白、橙、棕白、 棕 使用直通线的网络设备一般连接到交换机(suitch)或集线器(hub)上，如果想要直接连接两种同类设备，比如 两台PC，则可以使用交叉线而无需通过交换机或集线器。
SCSI接口 SCSI是个多任务接口，设有母线仲裁功能。挂在一个SCSI母线上的多个外设可以同时工作。
SCSI上的设备平等占有总线。 SCSI接口可以同步或异步传输数据，同步传输速率可以达到10MB/s，异步传输速率可以达
25
ATA/133
这是一种用于连接硬盘和光驱的并行总线，也称作Parallel ATA(并行ATA)，最新版本的并行ATA使用 40针，80线的扁平数据线来连接主板和驱动器。每条数据线最多可以连接2台设备，需要将设备分别设 置为主盘(master)和从盘(slave)，这样的设置一般通过驱动器上的跳线实现。
7
1394扩展卡挡板，提供两个6针接口一个4针接 口
可提供电源的6针接口
可提供电源的4针接口
8
Cinch RCA接口
这种接口通过同轴电缆传输多种电信号，它们的功能可以容易地按接口颜色加以区分。
9
PS/2接口
PS/2是一种古老的接口，广泛用于键盘和鼠标的连接，现在的PS/2接口一般都带有颜色标 示，紫色用于连接键盘，绿色用于连接鼠标。
一块具备两个DVI端口的显卡可同时连接两个(数字)显示器
12
RJ45显示接口
用于LAN和ISDN，有线网络主要使用我们都很熟悉的双绞线进行互连，网线主要有两种类型：A、直通线 （12345678对应12345678）-最广泛使用的双绞线；橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 B、交叉线（12345678对应36145278）-用于特殊情况下的连接。绿白、绿、橙白、蓝、蓝白、橙、棕白、 棕 使用直通线的网络设备一般连接到交换机(suitch)或集线器(hub)上，如果想要直接连接两种同类设备，比如 两台PC，则可以使用交叉线而无需通过交换机或集线器。
各种常见接口类型
第三，SATA 2.0的盘插在SATA 3.0接口上，传输速率有可能会稍快一点。但是有一点很奇葩，接在
SATA 3.0接口上的时候最好用一条SATA 2.0的线，这样更好。
24
主板上的4个SATA接口
SATA电源接头
SATA专用的电源接头
目前的SATA硬盘一般有两种电源接口， 可以使用传统的D型电源接头
10
VGA显示接口
VGA(Video Graphics Array 视频图像阵列)，显示器使用一种15针Mini-D-Sub(又称HD15)接口通过标准 模拟界面连接到PC上，通过合适的转接器，也可以将一台模拟显示器连接到DVI-I界面上，VGA接口传输 红，绿，蓝色值信号(RGB)以及水平同步(H-Sync)和垂直同步(V-Sync)信号。
大，若网卡支持千兆，交换设备的端口也是千兆的话，6类线就能发挥最大的功
效。若没有上述条件，6类线就是浪费。
15
RJ11只有4根针脚，主要用来联接modem调试解调器
RJ11电话接口
16
S-video接口
S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。S-Video连接规格是由日本人 开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时 亮度和色度的相互干扰。S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏 蔽地线共五条芯线组成。S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应 用最普遍的视频接口之一。
HDMI
• HDMI的接口虽然不同，但功能都是一样的， 通常质量合格的HDMI接口，插拔寿命不会少 于5000次，每天插拔能用10年，应该说是很 耐用的。 另外值得一提的是，HDMI可以向下 兼容DVI接口，通过市售的HDMI-DVI转接头， 可以连接一些较老的DVI设备，因为DVI同样采 用了TMDS方式，设备连接后，会发现DVI设
各种常见接口类型(全面)
25
ATA/133
这是一种用于连接硬盘和光驱的并行总线，也称作Parallel ATA(并行ATA)，最新版本的并行ATA使用 40针，80线的扁平数据线来连接主板和驱动器。每条数据线最多可以连接2台设备，需要将设备分别设 置为主盘(master)和从盘(slave)，这样的设置一般通过驱动器上的跳线实现。
14
超5类线与六类线区别
• 六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性 能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。 六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线 距离为：永久链路的长度不能超过90m，信道长度不能超过100m。 简单的说 六类和五类没有什么区别 只是在带宽有轻微区别做法一样，只是六类的模块和 五类的不一样！水晶头做法和大小和五类的是一样的！超5类线可以达到百兆的 传输，6类线可以达到千兆的传输性能，材料也不尽相同，当然价格更是相差很
18
DP 接口
Dp接口，即DisplayPort 接口，一种高清晰音视频流的传输接口。DisplayPort的外接型接头有两种:一种是标 准型，类似USB、HDMI等接头;另一种是低矮型，主要针对连接面积有限的应用，比如超薄笔记型电脑。两种 接头的最长外接距离都可以达到15米，虽然这个距离比HDMI要逊色一些，不过接头和接线的相关规格已为日 后升级做好了准备，即便未来DisplayPort采用新的2X速率标准(21.6Gbps)，接头和接线也不必重新进行设计。 除实现设备与设备之间的连接外，DisplayPort还可用作设备内部的接口，甚至是芯片与芯片之间的数据接口。
大，若网卡支持千兆，交换设备的端口也是千兆的话，6类线就能发挥最大的功
常用数据传输接口PPT课件

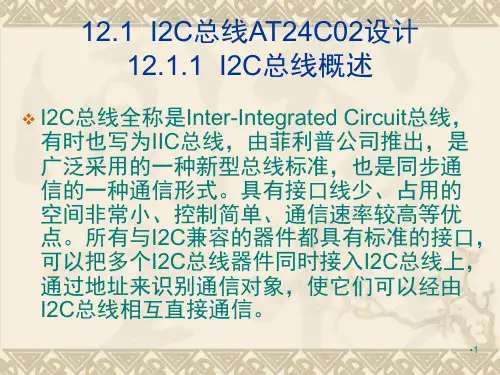

数据
应答 数据
应答
起始信号
图12.1.2 I2C总线进行一次数据通信的时序图
•3
12.1.4 数据位的有效性规定
SDA SCL
要求
允许
数据稳定 数据变化
图12.1.4 I2C总线数据位有效性规定
•4
12.1.5 发送启动信号
SDA SCL
S 起始信号
图12.1.5 I2C总线启动信号时序图
•5
12.1.6 发送寻址信号
•27
❖ DS1302实物及引脚图，如图
图12.6.1 DS1302实物及引脚图
•28
❖ DS1302串行时钟由电源、输入移位寄存器、 命令控制逻辑、振荡器、实时时钟以及 RAM组成，其结构图如图
Vcc1 Vcc2 GND
I/O SCLK
电源控制 输入移位寄存器
实时时钟
振荡器和分频器
32.768 MHz
据 ❖ 器件A终止传输
•8
12.1.9 非应答信号规定
❖ 当主机为接收设备时，主机对最后一个字节 不应答，以向发送设备表示数据传送结束。
•9
12.1.10 发送停止信号
SDA 低电平
SCL 高电平
P
停止信号
图12.1.7 I2C总线停止信号时序图
•10
12.2 单片机模拟I2C总线通信
❖ 在单片机模拟I2C总线通信时，需要调用一些 函数构建相应的时序。这些函数有：总线初 始化、启动信号、应答信号、停止信号、写 一个字节、读一个字节。
•19
Master
SCLK MOSI MISO
SS
Slave
图12.5.1 SPI 主从机接口连接图
各种常见接口类型(全面)
实用文档
15
RJ11电话接口
RJ11只有4根针脚，主要用来联接modem调试解调器
实用文档
16
S-video接口
S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。S-Video连接规格是由日本人 开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮 度和色度的相互干扰。S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽 地线共五条芯线组成。S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用 最普遍的视频接口之一。
IEEE1394接口是苹果公司开发的串行标准，中文译名为火线接口(firewire)。同USB一样，IEEE1394也支持外 设热插拔，可为外设提供电源，省去了外设自带的电源，能连接多个不同设备，支持同步数据传输。 1394A所能支持理论上最长的线长度为4.5米,标准正常传输速率为100Mbps，并且支持多达63个设备。
实用文档
10
VGA显示接口
VGA(Video Graphics Array 视频图像阵列)，显示器使用一种15针Mini-D-Sub(又称HD15)接口通过标准 模拟界面连接到PC上，通过合适的转接器，也可以将一台模拟显示器连接到DVI-I界面上，VGA接口传输红， 绿，蓝色值信号(RGB)以及水平同步(H-Sync)和垂直同步(V-Sync)信号。
LPT接口
DP接口
实用文档
USB接口
USB接口分为三种： 接口类型A：通常在PC上出现； 接口类型B：通常在USB设备上出现； Mini-USB接口类型：数码相机和摄像机、移动硬盘等设备上经常使用。
各种常见接口类型
17
LPT 接口
LPT是用于使用打印机或其它设备的。大多数计算机都有一个或两个LPT，通常称为LPT1和LPT2，有些计算机 支持三个LPT，称为LPT3，但无论它们有几个，名字如何，LPT1是默认的LPT。当用户需要增加新的设备时， 可以加入一个并行口适配器即可。这里需要注意的是，不要以为LPT只能用于输出，它也可以用于输入 。LPT 并口是一种增强了的双向并行传输接口，在USB接口出现以前是扫描仪，打印机最常用的接口。设备容易安装 及使用，但是速度比较慢。
RJ11(Modem/电话） S-video(Hosiden)
LPT接口
DP接口
USB接口
USB接口分为三种： 接口类型A：通常在PC上出现； 接口类型B：通常在USB设备上出现； Mini-USB接口类型：数码相机和摄像机、移动硬盘等设备上经常使用。
A
B
5
USB延长线 USB分插接头
MiNi
USB-PS6/2
1各种常见接口类型2接口分类接口列表各种接口用途介绍目录3电脑的外设连接接口计算机系统里的接口分类常见电脑外设联接接口外部接口usb接口ieee1394firewirecinchrcaps2键盘鼠标接口vga显示器视频接口常见外设接口类型dvi数字视频接口rj45lanisdn网线接口rj11modem电话svideohosidenlpt接口dp接口5usb接口usb接口分为三种
13
超5类线与六类线定义
• 超5类线，以及最新的6类线，前者线径细而后者线径粗。 • 超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值
(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提 高。超5类线主要用于千兆位以太网（1000Mbps）。 • 六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz 时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。 六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应 用。
LPT 接口
LPT是用于使用打印机或其它设备的。大多数计算机都有一个或两个LPT，通常称为LPT1和LPT2，有些计算机 支持三个LPT，称为LPT3，但无论它们有几个，名字如何，LPT1是默认的LPT。当用户需要增加新的设备时， 可以加入一个并行口适配器即可。这里需要注意的是，不要以为LPT只能用于输出，它也可以用于输入 。LPT 并口是一种增强了的双向并行传输接口，在USB接口出现以前是扫描仪，打印机最常用的接口。设备容易安装 及使用，但是速度比较慢。
RJ11(Modem/电话） S-video(Hosiden)
LPT接口
DP接口
USB接口
USB接口分为三种： 接口类型A：通常在PC上出现； 接口类型B：通常在USB设备上出现； Mini-USB接口类型：数码相机和摄像机、移动硬盘等设备上经常使用。
A
B
5
USB延长线 USB分插接头
MiNi
USB-PS6/2
1各种常见接口类型2接口分类接口列表各种接口用途介绍目录3电脑的外设连接接口计算机系统里的接口分类常见电脑外设联接接口外部接口usb接口ieee1394firewirecinchrcaps2键盘鼠标接口vga显示器视频接口常见外设接口类型dvi数字视频接口rj45lanisdn网线接口rj11modem电话svideohosidenlpt接口dp接口5usb接口usb接口分为三种
13
超5类线与六类线定义
• 超5类线，以及最新的6类线，前者线径细而后者线径粗。 • 超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值
(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提 高。超5类线主要用于千兆位以太网（1000Mbps）。 • 六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz 时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。 六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应 用。
计算机常见接口 25页PPT文档
什么是DVI接口
DVI（Digital Visual Interface ）
• DVI（Digital Visual Interface）接口，即数字视频 接口。目前常见的DVI接口有两种，分别是DVIDigital（DVI-D）与DVI-Integrated（DVI-I）， DVI-D仅支持数字信号，而DVI-I则不仅支持数字 信号，还可以支持模拟信号，也就是说DVI-I的兼 容性更强。
vga
S端子接口
S-video
• S端子，即分离式影像端子S-video （SeparateVideo），它实际上是一种五芯 接口，由视频亮度讯号Y和视频色度讯号C 和一路公共遮罩地线组成。S端子将亮度和 色度分离输出，避免了混合视频讯号输出 时亮度和色度的相互干扰，它只能输入输 出视频。
什么是USB接口？
*
• USB（通用串行总线）将 网络、计算机和家庭数码 产品的媒体资源进行共享， 是3C融合的一个趋势。具 有流媒体功能的电视实现 了让MP3、摄像机、照相 机、移动硬盘、U盘以及 各种各样存储卡的内容在 电视机上直接播放，做到 信息共享。
什么是蓝牙接口
• 蓝牙（Bluetooth）是由东芝、爱立信、IBM、Intel和诺基亚于2019年 5月共同提出的近距离无线数据通讯技术标准。它能够在10米的半径 范围内实现单点对多点的无线数据和声音传输，其数据传输带宽可达 1Mbps。通讯介质为频率在2.402GHz到2.480GHz之间的电磁波。 蓝牙接口（BlueTooth）与其它同样具有蓝牙接口的设备连接同样 可以实现无线连接，它具有无方向性限制，有效连接距离达10米，一 般的传输速度都有1M，快速的高达10M甚至更快等优点，但目前配 置蓝牙接口的电子设备却不是很多，与红外线接口的普及率有很大的 差距，这是比较遗憾的一个地方。 不过，没有蓝牙接口的电脑可通过加装蓝牙适配器来实现蓝牙接口 功能，这些蓝牙适配器一般都是USB接口的，可以插在电脑的USB接 口上使用，而且只有闪盘大小，携带远比数据线要方便。
DVI（Digital Visual Interface ）
• DVI（Digital Visual Interface）接口，即数字视频 接口。目前常见的DVI接口有两种，分别是DVIDigital（DVI-D）与DVI-Integrated（DVI-I）， DVI-D仅支持数字信号，而DVI-I则不仅支持数字 信号，还可以支持模拟信号，也就是说DVI-I的兼 容性更强。
vga
S端子接口
S-video
• S端子，即分离式影像端子S-video （SeparateVideo），它实际上是一种五芯 接口，由视频亮度讯号Y和视频色度讯号C 和一路公共遮罩地线组成。S端子将亮度和 色度分离输出，避免了混合视频讯号输出 时亮度和色度的相互干扰，它只能输入输 出视频。
什么是USB接口？
*
• USB（通用串行总线）将 网络、计算机和家庭数码 产品的媒体资源进行共享， 是3C融合的一个趋势。具 有流媒体功能的电视实现 了让MP3、摄像机、照相 机、移动硬盘、U盘以及 各种各样存储卡的内容在 电视机上直接播放，做到 信息共享。
什么是蓝牙接口
• 蓝牙（Bluetooth）是由东芝、爱立信、IBM、Intel和诺基亚于2019年 5月共同提出的近距离无线数据通讯技术标准。它能够在10米的半径 范围内实现单点对多点的无线数据和声音传输，其数据传输带宽可达 1Mbps。通讯介质为频率在2.402GHz到2.480GHz之间的电磁波。 蓝牙接口（BlueTooth）与其它同样具有蓝牙接口的设备连接同样 可以实现无线连接，它具有无方向性限制，有效连接距离达10米，一 般的传输速度都有1M，快速的高达10M甚至更快等优点，但目前配 置蓝牙接口的电子设备却不是很多，与红外线接口的普及率有很大的 差距，这是比较遗憾的一个地方。 不过，没有蓝牙接口的电脑可通过加装蓝牙适配器来实现蓝牙接口 功能，这些蓝牙适配器一般都是USB接口的，可以插在电脑的USB接 口上使用，而且只有闪盘大小，携带远比数据线要方便。
各种常见接口类型(全面)
10
VGA显示接口
VGA(Video Graphics Array 视频图像阵列)，显示器使用一种15针Mini-D-Sub(又称HD15)接口通过标准模 拟界面连接到PC上，通过合适的转接器，也可以将一台模拟显示器连接到DVI-I界面上，VGA接口传输红， 绿，蓝色值信号(RGB)以及水平同步(H-Sync)和垂直同步(V-Sync)信号。
21
sas\scsI SAS(Serial Attached SCSI)即串行连接SCSI，是新一代的SCSI技术，和现在流行的
Serial ATA(SATA)硬盘相同，都是采用串行技术以获得更高的传输速度，并通过缩短连结 线改善内部空间等。SAS是并行SCSI接口之后开发出的全新接口。此接口的设计是为了改 善存储系统的效能、可用性和扩充性，并且提供与SATA硬盘的兼容性。
在SCSI母线上可以连接主机适配器和八个SCSI外设控制器，外设可以包括磁盘、磁带、 CD-ROM、可擦写光盘驱动器、打印机、扫描仪和通讯设备等。 SCSI接口 SCSI是个多任务接口，设有母线仲裁功能。挂在一个SCSI母线上的多个外设可以同时工作。 SCSI上的设备平等占有总线。 SCSI接口可以同步或异步传输数据，同步传输速率可以达到10MB/s，异步传输速率可以达 到1.5MB/s。
6针EPS接头
20/24针可分离式主板电源接头 (ATX或EATX)
29
同轴电缆连接器BNC接头
BNC接头，是一种用于同轴电缆的连接器，全称是Bayonet Nut Connector,是一种很常见的RF端 子同轴电缆终结器。BNC接口即常说的细同轴电缆接口。BNC接口可以隔绝视频输入信号，使信号
RJ11(Modem/电话） S-video(Hosiden)
VGA显示接口
VGA(Video Graphics Array 视频图像阵列)，显示器使用一种15针Mini-D-Sub(又称HD15)接口通过标准模 拟界面连接到PC上，通过合适的转接器，也可以将一台模拟显示器连接到DVI-I界面上，VGA接口传输红， 绿，蓝色值信号(RGB)以及水平同步(H-Sync)和垂直同步(V-Sync)信号。
21
sas\scsI SAS(Serial Attached SCSI)即串行连接SCSI，是新一代的SCSI技术，和现在流行的
Serial ATA(SATA)硬盘相同，都是采用串行技术以获得更高的传输速度，并通过缩短连结 线改善内部空间等。SAS是并行SCSI接口之后开发出的全新接口。此接口的设计是为了改 善存储系统的效能、可用性和扩充性，并且提供与SATA硬盘的兼容性。
在SCSI母线上可以连接主机适配器和八个SCSI外设控制器，外设可以包括磁盘、磁带、 CD-ROM、可擦写光盘驱动器、打印机、扫描仪和通讯设备等。 SCSI接口 SCSI是个多任务接口，设有母线仲裁功能。挂在一个SCSI母线上的多个外设可以同时工作。 SCSI上的设备平等占有总线。 SCSI接口可以同步或异步传输数据，同步传输速率可以达到10MB/s，异步传输速率可以达 到1.5MB/s。
6针EPS接头
20/24针可分离式主板电源接头 (ATX或EATX)
29
同轴电缆连接器BNC接头
BNC接头，是一种用于同轴电缆的连接器，全称是Bayonet Nut Connector,是一种很常见的RF端 子同轴电缆终结器。BNC接口即常说的细同轴电缆接口。BNC接口可以隔绝视频输入信号，使信号
RJ11(Modem/电话） S-video(Hosiden)
常用接口介绍PPT课件
2020/2/24
17
GMII(Gigabit Media Independent Interface)接口
1、参考标准： 《IEEE Std 802.3 -2002》 2、接口概述
GMII接口是一个工作在125Mhz时钟下的8/10比特宽的数据总线接口。GMII由 两个独立的数据通道、接收和发送各个数据通道的控制信号、网络状态信号 、各个数据通道的时钟信号以及管理接口信号组成。在GMII中有一个在 1000Mb/s速度工作时使用的独立时钟信号，协调子层接口使各种更高速度的 PHY可以连接到千兆位MAC引擎上。
MDIO相对MDC信号的时序关系 MDIO (Management Data Input/Output)为双向信号，可以被PHY端或者是MAC 端所驱动．当MDIO信号被MAC端驱动时，规范定义了PHY端的建立保持时间， 如下图所示，测试点为靠近PHY端：
2020/2/24
15
MII（media independent interface）接口
2020/2/24
7
MII（media independent interface）接口
5、信号电平
使用TTL电平标准，设备工作电压兼容5.0V与3.3V。需注意，当MII接口的状 态发生改变时，MII接口的接收端的直流输入电压相对地信号的容限为0~5.5V ；发送端的高电平输入相对地信号的容限为-1.8V~7.3V。瞬时持续时间不能 超过15ns。瞬时源阻抗不能小于（68×0.85＝）57.8欧姆。 特性阻抗Zo应为68欧姆±15％。 驱动器端的电气特性： 直流特性：输出的高逻辑电平Voh应不小于2.4V，输出电流Ioh为－4.0mA。输 出的低电平Vol应不大于0.4V，输出电流为4.0mA。 接收端的电气特性： 门限电压：高电平需大于等于2.00V，应此Vihmin=2.00V。低电平需小于等于 0.8V，因此，Vilmax＝0.8V。介于Vilmax与Vihmin之间的信号为无效信号。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT课件
14
超5类线与六类线区别
• 六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性 能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。 六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线 距离为：永久链路的长度不能超过90m，信道长度不能超过100m。 简单的说 六类和五类没有什么区别 只是在带宽有轻微区别做法一样，只是六类的模块和 五类的不一样！水晶头做法和大小和五类的是一样的！超5类线可以达到百兆的 传输，6类线可以达到千兆的传输性能，材料也不尽相同，当然价格更是相差很 大，若网卡支持千兆，交换设备的端口也是千兆的话，6类线就能发挥最大的功 效。若没有上述条件，6类线就是浪费。
PPT课件
13
超5类线与六类线定义
• 超5类线，以及最新的6类线，前者线径细而后者线径粗。 • 超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值
(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提 高。超5类线主要用于千兆位以太网（1000Mbps）。 • 六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz 时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。 六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应 用。
PPT课件17Fra bibliotekPT 接口LPT是用于使用打印机或其它设备的。大多数计算机都有一个或两个LPT，通常称为LPT1和LPT2，有些计算机 支持三个LPT，称为LPT3，但无论它们有几个，名字如何，LPT1是默认的LPT。当用户需要增加新的设备时， 可以加入一个并行口适配器即可。这里需要注意的是，不要以为LPT只能用于输出，它也可以用于输入 。LPT 并口是一种增强了的双向并行传输接口，在USB接口出现以前是扫描仪，打印机最常用的接口。设备容易安装 及使用，但是速度比较慢。
