机械设计复习终极版

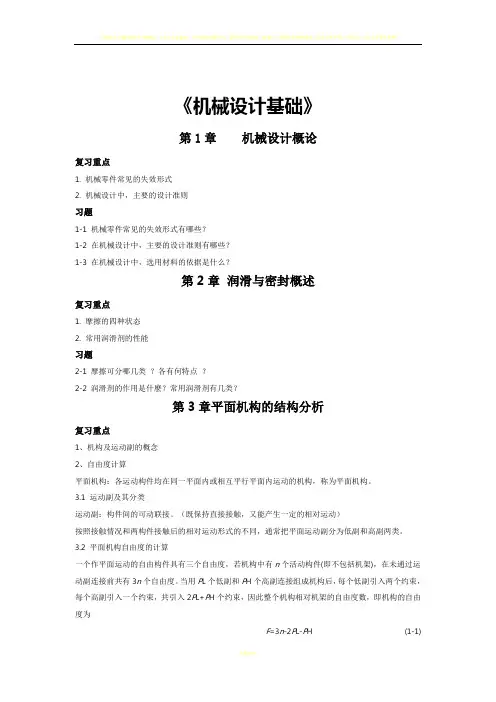

《机械设计基础》复习重点、要点总结
《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中，主要的设计准则习题1-1 机械零件常见的失效形式有哪些？1-2 在机械设计中，主要的设计准则有哪些？1-3 在机械设计中，选用材料的依据是什么？第2章润滑与密封概述复习重点1. 摩擦的四种状态2. 常用润滑剂的性能习题2-1 摩擦可分哪几类？各有何特点？2-2 润滑剂的作用是什麽？常用润滑剂有几类？第3章平面机构的结构分析复习重点1、机构及运动副的概念2、自由度计算平面机构：各运动构件均在同一平面内或相互平行平面内运动的机构，称为平面机构。
3.1 运动副及其分类运动副：构件间的可动联接。
（既保持直接接触，又能产生一定的相对运动）按照接触情况和两构件接触后的相对运动形式的不同，通常把平面运动副分为低副和高副两类。
3.2 平面机构自由度的计算一个作平面运动的自由构件具有三个自由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个自由度。
当用P L个低副和P H个高副连接组成机构后，每个低副引入两个约束，每个高副引入一个约束，共引入2P L+P H个约束，因此整个机构相对机架的自由度数，即机构的自由度为F=3n-2P L-P H (1-1)下面举例说明此式的应用。
例1-1 试计算下图所示颚式破碎机机构的自由度。
解由其机构运动简图不难看出，该机构有3个活动构件，n=3；包含4个转动副，P L=4；没有高副，P H=0。
因此，由式(1-1)得该机构自由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平面机构自由度的注意事项应用式(1-1)计算平面机构自由度时，还必须注意以下一些特殊情况。
1. 复合铰链2. 局部自由度3. 虚约束例3-2 试计算图3-9所示大筛机构的自由度。
解机构中的滚子有一个局部自由度。
顶杆与机架在E和E′组成两个导路平行的移动副，其中之一为虚约束。

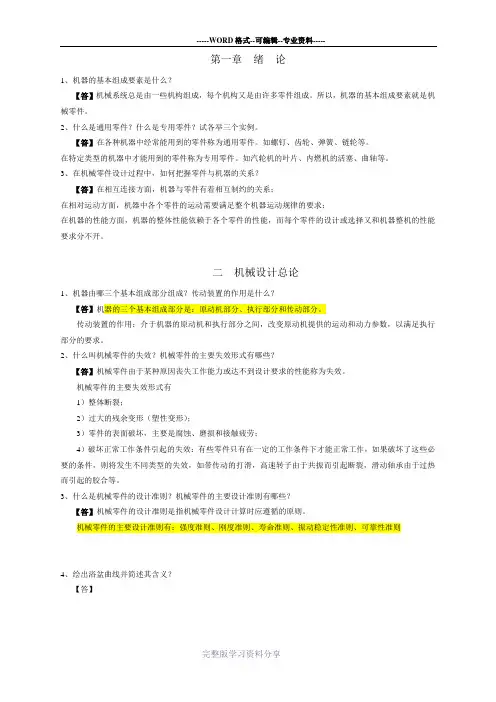

机械设计复习完整版(附带例题)
第一章绪论1、机器的基本组成要素是什么？【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。
所以，机器的基本组成要素就是机械零件。
2、什么是通用零件？什么是专用零件？试各举三个实例。
【答】在各种机器中经常能用到的零件称为通用零件。
如螺钉、齿轮、弹簧、链轮等。
在特定类型的机器中才能用到的零件称为专用零件。
如汽轮机的叶片、内燃机的活塞、曲轴等。
3、在机械零件设计过程中，如何把握零件与机器的关系？【答】在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。
二机械设计总论1、机器由哪三个基本组成部分组成？传动装置的作用是什么？【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。
传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。
2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。
机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。
3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。
机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义？【答】浴盆曲线是失效率曲线的形象化称呼，表示了零件或部件的失效率与时间的关系，一般用实验方法求得。

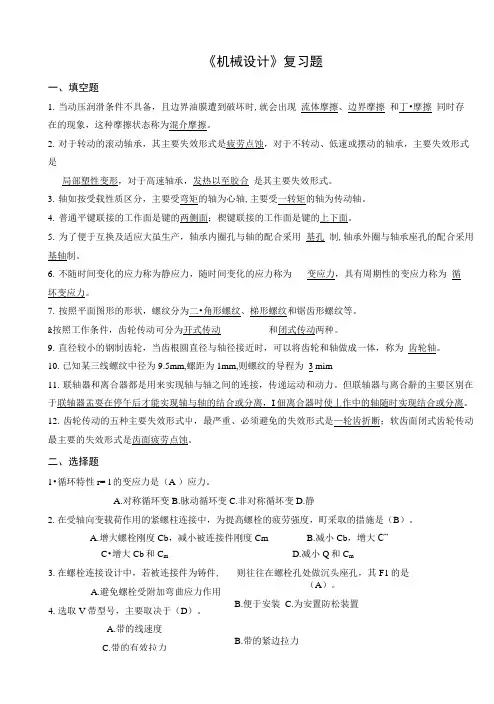

《机械设计》复习要点.docx
《机械设计》复习题一、填空题1.当动压润滑条件不具备，且边界油膜遭到破坏时,就会出现流体摩擦、边界摩擦和丁•摩擦同时存在的现象，这种摩擦状态称为混介摩擦。
2.对于转动的滚动轴承，其主要失效形式是疲劳点蚀，对于不转动、低速或摆动的轴承，主要失效形式是局部塑性变形，対于高速轴承，发热以至胶合是其主要失效形式。
3.轴如按受载性质区分，主要受弯矩的轴为心轴,主要受一转矩的轴为传动轴。
4.普通平键联接的工作面是键的两侧面；楔键联接的工作面是键的上下面。
5.为了便于互换及适应大虽生产，轴承内圈孔与轴的配合采用基孔制,轴承外圈与轴承座孔的配合采用基轴制。
6.不随时间变化的应力称为静应力，随时间变化的应力称为变应力，具有周期性的变应力称为循坏变应力。
7.按照平面图形的形状，螺纹分为二•角形螺纹、梯形螺纹和锯齿形螺纹等。
&按照工作条件，齿轮传动可分为开式传动和闭式传动两种。
9.直径较小的钢制齿轮，当齿根圆直径与轴径接近时，可以将齿轮和轴做成一体，称为齿轮轴。
10.已知某三线螺纹中径为9.5mm,螺距为1mm,则螺纹的导程为3 mim11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力。
但联轴器与离合辭的主要区别在于联轴器盂耍在停午后才能实现轴与轴的结合或分离，I佃离合器吋使丄作中的轴随时实现结合或分离。
12.齿轮传动的五种主要失效形式屮，最严重、必须避免的失效形式是—轮齿折断；软齿面闭式齿轮传动最主要的失效形式是齿面疲劳点蚀。
二、选择题1•循环特性r=-l的变应力是（A ）应力。
A.对称循环变B.脉动循环变C.非对称循坏变D.静2.在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，町采取的措施是（B）。
A.增大螺栓刚度Cb，减小被连接件刚度CmB.减小Cb，增大C”C•增大Cb和C m3.在螺栓连接设计中，若被连接件为铸件,A.避免螺栓受附加弯曲应力作用4.选取V带型号，主要取决于（D）。

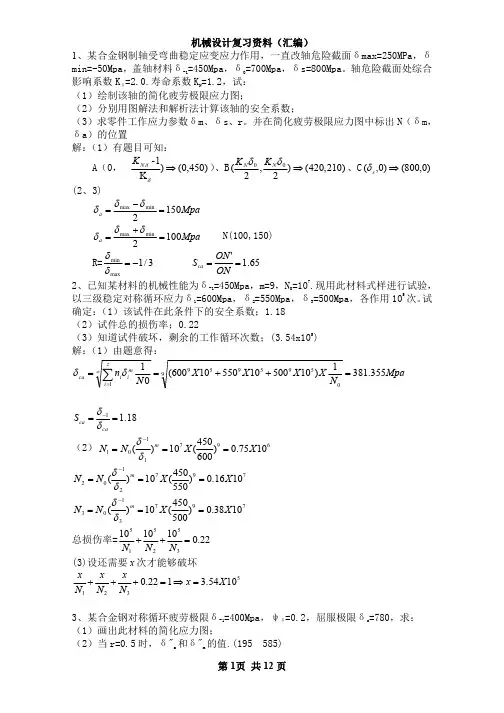

机械设计复习资料总结
（2）分别用图解法和解析法计算该轴的安全系数；
（3）求零件工作应力参数δm、δs、r。并在简化疲劳极限应力图中标出 N（δm，
δa）的位置
解：（1）有题目可知：
A（0，
KN K
-1 )
(0,450)
）、B
(
K
N0 2
,
K
N0 2
)
(420,210)
、C
( s
,0)Βιβλιοθήκη (800,0)(2、3)
Kn m
N0
9
355
1.67 =1.67
N1 275
当 N=105 时： ( 1)m N0 ( 1N )m N2 1N 297 Mpa,故去 1N 为 297
Kn m
N0
9
5 106
1.08 =1.08
N1
275
当 N=105 时：由于 N 大于 107 故取 N 为 107 (1)m N0 (1N )m N2 1N 275Mpa,
平面连杆机构中，当传动角γ较大时，则
A
。
A．机构的传力性能较好
B. 机构的传力性能较差
C．可以满足机构的自锁要求
D.机构的效率较低
19．当一对渐开线齿轮制成后，即使两轮的
中心距稍有改变，其角速度比仍保持原值不
变，原因是 D 。
第 4页 共 12 页
机械设计复习资料（汇编）
A. 压力角不变 B. 啮合角不变
)m
107
X (300)9 500
N2
1 N0( 2
)m
107
X
(300 )9 400

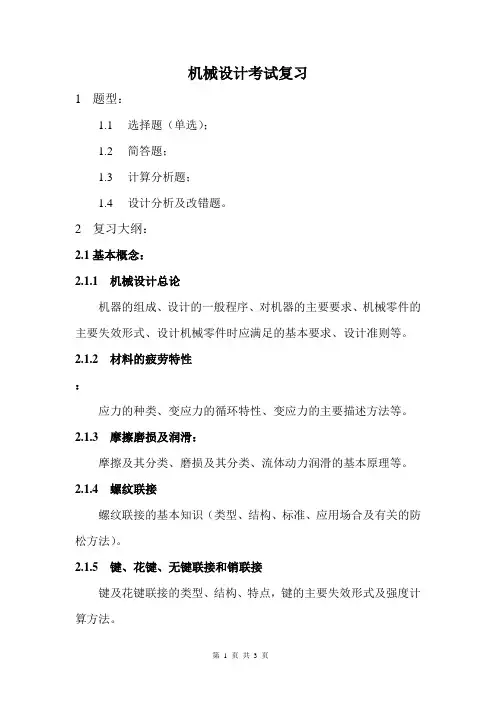

机械设计考试复习
机械设计考试复习1 题型：1.1 选择题（单选）；1.2 简答题；1.3 计算分析题；1.4 设计分析及改错题。
2 复习大纲：2.1 基本概念：2.1.1 机械设计总论机器的组成、设计的一般程序、对机器的主要要求、机械零件的主要失效形式、设计机械零件时应满足的基本要求、设计准则等。
2.1.2 材料的疲劳特性：应力的种类、变应力的循环特性、变应力的主要描述方法等。
2.1.3 摩擦磨损及润滑：摩擦及其分类、磨损及其分类、流体动力润滑的基本原理等。
2.1.4 螺纹联接螺纹联接的基本知识（类型、结构、标准、应用场合及有关的防松方法）。
2.1.5 键、花键、无键联接和销联接键及花键联接的类型、结构、特点，键的主要失效形式及强度计算方法。
2.1.6 带传动V带传动的类型、工作原理、结构特点，带的受力情况、应力、打滑、弹性滑动，带传动的失效形式、设计准则、设计方法（熟练掌握各主要参数的选择确定方法）。
2.1.7 齿轮传动齿轮传动的特点、失效形式，齿轮传动的基本设计原理及强度计算方法（熟练掌握各主要参数的选择确定方法）。
2.1.8 蜗杆传动蜗杆传动的几何参数计算、主要失效形式、受力分析及强度计算方法、传动效率、润滑及热平衡计算（熟练掌握各主要参数的选择确定方法）。
2.1.9 滑动轴承滑动轴承的特点及典型结构，液体动力润滑径向滑动轴承的基本原理。
2.1.10 滚动轴承●滚动轴承的主要类型、性能、特点及代号含义●向心推力滚动轴承的轴向载荷计算方法●滚动轴承寿命计算方法●滚动轴承的支承方式（配置方法）2.1.11 轴●轴的受力特点及分类●轴上零件的定位及固定方法●轴的结构设计方法●轴的弯扭合成强度计算方法2.2 重点：2.2.1 螺纹联接螺纹联接的强度计算（P69）螺栓组联接的受力分析（P78）2.2.2 齿轮（直、斜和直锥）及蜗杆确定联合传动中所有作用力方向及其旋转方向的方法；注意根据题意分清主动轮、从动轮，齿轮螺旋方向，齿轮的初始旋转方向等。

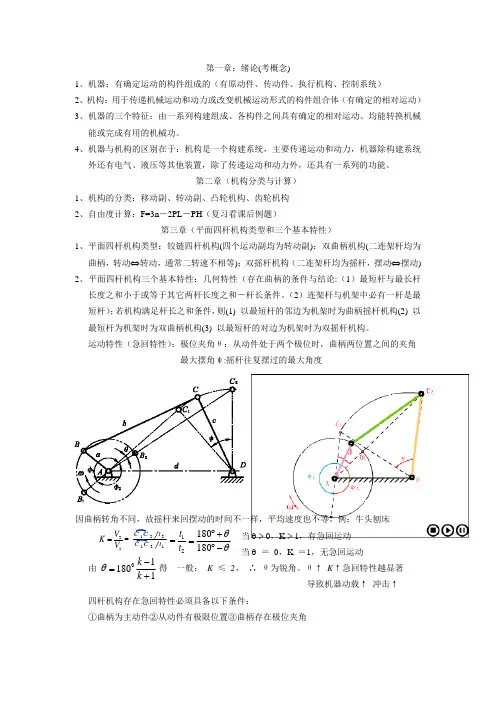

机械设计考点复习
d1 d 2 m( z1 z 2 ) 1 d 2 z 2 ；传动比：i = 2 2 2 d1 z1
4、渐开线齿轮连续传动条件：基圆齿距 pb≦b1b2 实际啮合线
2ha 5、 标准直齿轮不产生根切最少齿数： zmin= sin 2
*
min，以保证机构正常工作。
越大，机构的传动性能越好。
第四章凸轮机构 按凸轮的形状分：盘形凸轮、圆柱凸轮、移动凸轮 按从动件的形状分： 尖顶从动件 （可实现复杂的运动规律易磨损， 只宜用于轻载、低速） 滚子从动件（滚动摩擦，磨损小，承载大， 传力大。较常用） 1、 凸轮机构的类型： 平底从动件 （润滑好，磨损小，受力平稳， 效率高。常用于高速运动。配 合的凸轮轮廓必须全部外凸） 按从动件的运动形式分：直动推杆、摆动推杆 按凸轮与从动件维持高副接触的方法分类：力锁合（弹簧力等） 、 型锁合（依靠凸轮外轮廓几何特征锁合）
因曲柄转角不同，故摇杆来回摆动的时间不一样，平均速度也不等。例：牛头刨床
K V2 C 1 C 2 t 2 C 1 C 2 t1 V1
t1 180 t2 180
当 0，K 1，有急回运动 当 ＝ 0，K ＝1，无急回运动
k 1 由 180 0 得 一般： K ≤ 2， ∴ θ为锐角。θ↑ K↑急回特性越显著—— k 1
对于标准圆柱齿轮， =20°， ha*=1， zmin=17
） 无关，主要取决于（ ） 1、齿轮的齿形系数 YFa 的大小与 （ 2、在齿轮传动的弯曲强度计算中的基本假定是将轮齿视为 （ ） 3、闭式软齿面齿轮传动中，齿面疲劳点蚀通常出现在（ ）处，提高材料（ ） 可以增强轮齿抗点蚀能力。 4、闭式传动润滑良好的齿轮主要失效形式是磨损，而开式传动齿轮主要失效形式是齿面点 蚀。 （ ） 5、设计一对减速软齿面齿轮时，从等强度要求出发，大小齿轮的硬度选择时，应使两者硬 度相等。 （ ） 6、在齿轮传动中，为了减少动载荷系数 Kv，可采取( )措施。 A、 提高齿轮的制造精度 B、减少齿轮平均单位载荷 C、减少外加载荷的变化幅度 7、已知某齿轮传递的转矩 T=100N·m，齿数 Z=80，模数 m =2.5，则其圆周力 Ft= ( ) 。 A、500N B、1N C、1000N
机械设计复习终极版
一、单项选择、填空题1．45号钢经调质后的对称循环疲劳极限σ-1=307Mpa, 应力循环基数N0=5×106次,疲劳曲线指数m=9,当实际应力循环次数N=106时,有限寿命的疲劳极限σ-1N 为②367 MPa。
①257 ②367 ③474 ④4252、与楔平键联接相比，④不是普通平键联接的特点。
①对中性好②靠侧面挤压传递载荷③可周向定位④可轴向定位3、平键联接的主要失效形式是键的工作面①。
①压溃②磨损③疲劳点蚀④胶合4、采用螺纹联接时，若被联接件厚度较大，材料较软，强度较低，且需经常拆卸的情况下，一般宜用③。
①普通螺栓联接②螺钉联接③双头螺柱联接④铰制孔螺栓联接5、齿轮传动的载荷系数中,动载系数K v除决定于齿轮的圆周速度v以外,还与②有关。
①齿面粗糙度②齿轮制造精度③轮齿宽度④端面重合度6、设计带传动时，使小带轮直径d min≤d d1的主要目的是为了①。
①减小带的弯曲应力②减小带的线速度③增大有效拉力④增大包角7．将齿轮做成鼓形齿轮的主要目的是为了减小④ .①使用系数②动载系数③齿间载荷分配系数④齿向载荷分布系数8、开式、半开式齿轮传动目前仅按③进行计算，并将模数适当扩大。
①齿面抗磨损能力②齿面接触疲劳强度③齿根弯曲疲劳强度④齿面接触疲劳强度和齿根弯曲疲劳强度9、两对标准直齿圆柱齿轮传动, 第一对:模数m=4mm, 齿数z1=42，z2=158；第二对：模数m=8mm，齿数z1=21,z2=79，若其他条件均相同,则第一对齿轮的齿面接触强度比第二对③。
①. 高②. 低③.无高低之分④.时高时低10、螺纹副在摩擦系数一定时,螺纹的牙型角越大,则_④____①当量摩擦系数越小,自锁性能越好②当量摩擦系数越小.自锁性能越差③当量摩擦系数越大,自锁性能越差④当量摩擦系数越大,自锁性能越好11、当滑动轴承润滑油中有硬质颗粒时，希望硬质颗粒③。
①嵌入轴颈表面②既不嵌入轴颈表面也不嵌入轴承表面③嵌入轴承表面④既可以嵌入轴颈表面也可以嵌入轴承表面12、设计轴系时，若载荷平稳，转速较高，径向力和轴向力大小相差不大时，宜选②。
机械设计终极版（有答案）
机械设计终极版（有答案）页眉内容1第一篇一、复习思考题1.机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2．什么叫零件？什么叫通用零件和专用零件？试各举二个实例。
3.设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。
螺纹联接习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1. 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A . 好B. 差C. 相同D. 不一定2. 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
A . 牙根强度高，自锁性能好B. 传动效率高 C. 防振性能好D. 自锁性能差3. 若螺纹的直径和螺旋副的摩擦因数一定，则拧紧螺母时的效率取决于螺纹的。
A. 螺距和牙型角B . 升角和头数 C. 导程和牙形斜角D. 螺距和升角4. 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用螺纹。
A . 升角小，单线三角形 B. 升角大，双线三角形 C. 升角小，单线梯形 D. 升角大，双线矩形5. 用于薄壁零件连接的螺纹，应采用。
A . 三角形细牙螺纹B. 梯形螺纹 C. 锯齿形螺纹 D. 多线的三角形粗牙螺纹6. 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D . 既可能受剪切，也可能受挤压作用7. 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。
A. 1.1B . 1.3C. 1.25D. 0.38. 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D . 螺栓受拉伸与扭转作用9. 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。
A. 单线矩形螺旋副B. 单线梯形螺旋副 C . 双线矩形螺旋副D. 双线梯形螺旋副10. 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。
(完整版)机械设计复习大纲
第一章机械设计总论本章节包括5个知识点，1.机械零件的主要失效形式及计算准则；（重点）2.机械零件设计的一般步骤；3.材料的疲劳特性4.机械零件的强度计算；（重点）5.机械零件的抗剪裂强度和接触强度。
在复习每一个知识点的过程中，首先要了解知识点，通过熟悉教材内容，识记一般的知识点，尽可能脑中对零件有总体的认识，再通过本讲义如下内容对应的例题，从分析、解题、注意易错点到完成老师布置的作业完成相应知识点的掌握过程。
【知识点1】机械零件的主要失效形式及计算准则【例题1】机械零件的主要失效形式有哪些？分析：基本知识点的熟记解题：断裂，表面压碎，表面点蚀，塑形变形，过量弹性变形，共振，过热，过量磨损易错点：回答不够全面作业：《机械设计与机械原理考研指南》P18 页第20、21、22 等题习题：简述机械零件的计算准则【知识点2】机械零件的强度计算【例题2】简述应力特征r 的取值范围及应力分类分析：基本知识点的熟记解题：-1≤r≤1，r=1 时为静应力，r=-1 是为循环变应力，r=0 时为脉动变应力易错点：分类理解不清作业：《机械设计与机械原理考研指南》P19 页第36、37 等题习题：简述载荷与应力的类型第二章平面连杆机构及其设计（不考）第三章凸轮机构及其设计（不考）第四章步进机构及其设计（不考）第五章齿轮传动设计本章节包括6 个知识点，1.齿轮传动的主要参数及几何尺寸计算；2.齿轮常用材料及热处理方法；3.硬齿面，软齿面，开式传动，闭式传动等概念4.齿轮传动的的常见失效形式，受力分析；（重点）5.直齿，斜齿圆柱齿轮传动的强度计算6.齿轮设计准则。
（重点）其中必须掌握的知识点是3 个，1.硬齿面，软齿面，开式传动，闭式传动等概念2.齿轮传动的的常见失效形式，受力分析；3.齿轮设计准则。
【知识点1】齿轮传动的的常见失效形式【例题1】简述齿轮传动的常见失效形式分析：这一考题在历年考研试卷中比较常见，或考简答，或变换形式考填空解题：1.轮齿折断，多发生在脆性材料轮齿根部2.齿面点蚀，多发生在润滑良好的闭式软齿面齿轮中3.齿面胶合，多发生在高速重载热条件差的闭式齿轮中4.齿面磨损，多发生在开式齿轮传动中5.齿面塑性变形，多发生在底速过载，频繁启动的软齿面齿轮传动中易错点：回答不够准确作业：《机械设计与机械原理考研指南》P43 页第1、2 题，p46 页第43、44、45、46 题习题：齿面点蚀首先出现在齿面节线附近的原因。
（完整版）机械设计复习要点及重点习题
（完整版）机械设计复习要点及重点习题摩擦、磨损及润滑概述1、如何⽤膜厚⽐衡量两滑动表⾯间的摩擦状态？【答】膜厚⽐（λ）⽤来⼤致估计两滑动表⾯所处的摩擦（润滑）状态。
2/12221min)(q q R R h +=λ式中，min h 为两滑动粗糙表⾯间的最⼩公称油膜厚度，1q R 、2q R 分别为两表⾯轮廓的均⽅根偏差。
膜厚⽐1≤λ时，为边界摩擦（润滑）状态；当31～=λ时，为混合摩擦（润滑）状态；当3>λ时为流体摩擦（润滑）状态。
2、机件磨损的过程⼤致可分为⼏个阶段？每个阶段的特征如何？【答】试验结果表明，机械零件的⼀般磨损过程⼤致分为三个阶段，即磨合阶段、稳定磨损阶段及剧烈磨损阶段。
1）磨合阶段：新的摩擦副表⾯较粗糙，在⼀定载荷的作⽤下，摩擦表⾯逐渐被磨平，实际接触⾯积逐渐增⼤，磨损速度开始很快，然后减慢；2）稳定磨损阶段：经过磨合，摩擦表⾯加⼯硬化，微观⼏何形状改变，从⽽建⽴了弹性接触的条件，磨损速度缓慢，处于稳定状态；3）剧烈磨损阶段：经过较长时间的稳定磨损后，因零件表⾯遭到破化，湿摩擦条件发⽣加⼤的变化（如温度的急剧升⾼，⾦属组织的变化等），磨损速度急剧增加，这时机械效率下降，精度降低，出现异常的噪声及振动，最后导致零件失效。
3、何谓油性与极压性？【答】油性（润滑性）是指润滑油中极性分⼦湿润或吸附于摩擦表⾯形成边界油膜的性能，是影响边界油膜性能好坏的重要指标。
油性越好，吸附能⼒越强。
对于那些低速、重载或润滑不充分的场合，润滑性具有特别重要的意义。
极压性是润滑油中加⼊含硫、氯、磷的有机极性化合物后，油中极性分⼦在⾦属表⾯⽣成抗磨、耐⾼压的化学反应边界膜的性能。
它在重载、⾼速、⾼温条件下，可改善边界润滑性能。
4、润滑油和润滑脂的主要质量指标有哪⼏项？【答】润滑油的主要质量指标有：粘度、润滑性（油性）、极压性、闪点、凝点和氧化稳定性。
润滑脂的主要质量指标有：锥（针）⼊度（或稠度）和滴点。
机械设计基础复习资料全
第一章平面机构的自由度和速度分析1-1至1-4绘制出下图机构的机构运动简图答案：1-5至1-12指出下图机构运动简图中的复合铰链、局部自由度和虚约束，计算各机构的自由度。
1-5解 滚子是局部自由度，去掉n=6 p 8l = p 1h = F=3×6-2×8-1=11-6解 滚子是局部自由度，去掉n 8= 11l P = 1h P = F=3×8-2×11-1=11-7解 n 8= 11l P = 0h P = F=3×8-2×11=21-8解n 6= 8l P = 1h P = F=3×6-2×8-1=11-9解 滚子是局部自由度，去掉n 4= 4l P = 2h P = F=3×4-2×4-2=21-10解 滚子时局部自由度，去掉右端三杆组成的转动副，复合铰链下端两构件组成的移动副，去掉一个.n 9= 12l P = 2h P = F=3×9-2×12-2=11-11解最下面齿轮、系杆和机架组成复合铰链n 4= 4l P = 2h P = F=3×4-2×4-2=21-12解 n 3= 3l P = 0h P = F=3×3-2×3=3第2章 平面连杆机构2-1 试根据2-1所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。
（a ）40+110<90+70 以最短的做机架，时双曲柄机构，A B 整转副（b ）45+120<100+70 以最短杆相邻杆作机架，是曲柄摇杆机构，A B 整转副（c ）60+100>70+62 不存在整转副 是双摇杆机构（d ）50+100<90+70 以最短杆相对杆作机架，双摇杆机构 C D 摆转副2-3 画出题2-3图所示各机构的传动角和压力角。
图中标注箭头的构件为原动件。
《机械设计》复习资料汇总
第一章绪论第二章机械设计总论第三章机械零件的强度第四章摩擦、磨损及润滑概述第五章螺纹联接第六章键、花键联接第八章带传动第九章链传动第十章齿轮传动第十一章蜗杆传动第十二章滑动轴承第十三章滚动轴承第十四章联轴器和离合器第十五章轴第十六章弹簧第一章绪论主要内容：机器的作用，组成机器的基本要素（零件）；零件分类；零件（局部）与机器（总体）的关系；机械设计的主要内容及处理有关矛盾的原则；本课程的内容、性质和任务。
第二章 机械设计总论主要内容：设计机械零件时应满足的基本要求；机器的组成；任何机器都离不开机械设计机器的一般程序；重点：技术设计阶段对机器的主要要求，在很大程度上靠零件满足设计要求来保证机械零件的主要失效形式；机械零件的设计准则；机械零件的设计方法； 机械零件设计的一般步骤；机械零件的材料及其选用；第三章机械零件的强度强度准则是最重要的设计准则。
本章把各种零件强度计算的共性问题集中到一起，略去零件的具体内容，突出强度设计计算的基本理论和方法。
目的在于了解各种强度计算方法从本质上来说都是一样的。
不同零件的强度计算公式在形式上的不同，仅来源于零件本身的特殊性，以及设计工作中沿用的一些惯例，而不是强度计算方法的原则有什么不同。
主要内容：⑴了解疲劳曲线及极限应力曲线的意义及用途，能从材料的几个基本机械性能（σB，σS，σ-1，σ0）及零件的几何特性，绘制零件的极限应力简化线图。
⑵掌握单向变应力时的强度计算方法，了解应力等效转化的概念。
⑶了解疲劳损伤累积假说的意义及其应用方法。
⑷学会双向变应力时的强度校核方法。
⑸会查用教材本章附录中的有关线图及数表。
第四章摩擦、磨损及润滑概述对摩擦学的主要对象（即摩擦、磨损和润滑的基本问题）作简单扼要的介绍，阐述摩擦和磨损的分类和机理，形成油膜的动压和静压原理，以及弹性流体动力润滑的基本知识。
要求搞清概念，而无需作更深的探讨。
主要内容：⑷润滑剂重点润滑油，重点了解粘度指标⑴了解摩擦学所包含的主要内容和研究对象，以及 摩擦、磨损与润滑之间的有机联系。
机械设计期末总复习资料
三、 简答题 1 机械零件设计应满足哪些基本的准则？
答：机械零件设计应满足的基本的准则有：强度准则， 刚度准则，寿命准则，振动稳定性准则，可靠性准则。
第三章 机械零件的强度
§3-01 机械零件的载荷与应力 §3-02机械零件在静应力下的强度计算 §3-1 材料的疲劳特性 §3-2 机械零件的疲劳强度计算 *§3-3 机械零件的抗断裂强度 §3-4 机械零件的接触强度
第一章 绪 论
§1-1 机械工业在现代化建设中的作用 §1-2 机器的基本组成要素-机械零件 §1-3 本课程的内容、性质与任务 §1-4 本课程的特点、注意问题 §1-5 教学安排 §1-6 认识机器
1.在如图所示的齿轮—凸轮轴系中，轴4称 为①。
（①.零件 ②.机构 ③.构件 ④.部件）
第二章 机械设计总论
疲劳区
屈服区
力r=C (塑性
Ssca
K N s1 Kssa ssm
Ss
Ssca
？s S
sm sa
Ss
材料） Sca
K N 1 Ka m
S
Sca
？ S
m a
S
Sca
Sσca Sτca S
Sσ2ca
S
2 τca
sr s rN
§3-4 机械零件的接触强度
sH
F B
1
1
1
2
1
12
E1
已知某材料的对称循环弯曲疲劳极限s1 =180MPa，
m=9，循环基数N0=5×106，试求循环次数N分别为
7000、620000次的有限寿命弯曲疲劳极限。
机械设计基础复习总结
机械设计基础复习总结一、机械制图1.制图常用符号的掌握：如螺纹、齿轮、轴等常用制图符号的画法和要求。
2.视图投影方法的理解：了解各种视图的画法和画布方法，如三视图、正投影、斜投影等。
3.尺寸标注的要求：尺寸标注要精确、清晰、规范，要避免尺寸标注冲突和歧义。
对于特殊形状的零件，还要会选择合适的标注方法。
4.配合标准的理解：掌握基本配合的命名方法和要求，如紧配、松配、过盈配等。
二、机械零件设计1.零件结构设计要求：对于需求提出明确的机械零件，要合理确定零件的结构，满足机械设计的要求，如强度、刚度、耐磨等。
2.零件的材料选择：对于确定了零件的结构后，要根据其工作条件和其它要求选择合适的材料。
3.零件的加工工艺设计：掌握零件加工的基本工艺，如车削、切割、焊接等，了解加工的工序和工艺要求。
4.零件的装配设计：装配设计要保证零件之间的配合精度，避免干涉和间隙过大。
三、机械装配设计1.装配方式的选择：根据机械装置和结构的要求，选择合适的装配方式，如销销装配、螺纹连接等。
2.装配工艺的设计：了解装配的基本工艺，掌握工序和工艺要求。
要注意装配过程中可能出现的问题和解决方法。
3.装配误差和公差的控制：了解装配过程中可能产生的误差和公差的控制要求，明确各零件之间的配合公差。
四、机械设计的重要原则和方法1.机械设计的公差控制原则：明确设计目标，根据设计要求制定合理的公差控制方案，保证产品性能和质量。
2.材料选择的原则：根据机械设计的工作条件、载荷要求和耐磨性等要求，选择合适的材料。
3.设计的创新性和可实施性：要求不只是复制现有的设计，而是要有一定的创新意识，设计出能够实施的方案。
五、机械设计基础常见错误和解决方法1.标注错误：在机械制图中，尺寸标注错误是一种常见问题。
解决方法是仔细检查标注的准确性，并根据标准进行修正。
2.装配设计错误：装配设计中常常会遇到零件干涉、配合间隙过大等问题。
解决方法是进行合理的配合分析和设计，查找并排除问题。
机械设计复习资料(全面)
1．机械是 机器 和 机构 的总称。
零件 是制造的单元， 构件 是运动的单元。
2．两构件通过 面 接触组成的运动副称为低副，两构件通过 点、线 接触组成的运动副称为高副。
3．带传动的主要失效形式为 打滑 和 疲劳损坏 。
设计准则为：在保证 不打滑 前提下，具有足够 疲劳强度或寿命 。
4．在凸轮机构中，从动件按等加速等减速运动规律运动，会引起机构的 柔性 冲击,等速运动规律则引起机构的 刚性 冲击。
5．凸轮机构包括机架、凸轮和从动件三部分，凸轮与从动件之间的接触可以依靠 重力；弹簧力 或沟槽来维持。
6．常用螺纹牙型中___矩形 形螺纹传动效率最高，__三角形 形自锁性最好。
7．螺纹联接常用的防松措施（防松装置）有 弹簧垫圈；双螺母；开口销；止动垫圈 。
（列举两种即可）8．普通平键的工作面是 两侧面 ，楔键的工作面为 上下面 。
9．矩形螺纹副的自锁条件是 ψρ≤（或升角小于等于摩擦角） ,三角形螺纹副的自锁条件是 ψρ'≤（或v ψρ≤）（或升角小于等于当量摩擦角） 。
10．工作中只受弯矩不受扭矩的轴叫作 心 轴；只受扭矩不受弯矩的轴叫作 传动 轴；同时受弯矩和扭矩的轴叫作 转 轴。
（P270）11．当齿轮中心距稍有改变时， 传动比 保持原值不变的性质称为可分性。
齿轮连续传动条件为重合度 大于等于1。
12．一对外啮合渐开线标准斜齿圆柱齿轮传动正确啮合条件为：m n1=m n2、 12n n αα=；12ββ=( Pn1=Pn2 ) 。
13．蜗杆传动正确啮合条件为：12x t m m m ==；12x t ααα==；γβ= 。
15．带传动工作时，带上所受应力有拉应力 、 弯曲应力 、 离心拉应力 三种，最大应力在 紧边进入小带轮接触处 。
16. 标准直齿圆柱齿轮不发生根切的最少齿数为____17________。
（P185）18. 构件是 运动 的单元，零件是 制造 的单元。
19. 周期性速度波动的调节方法是 加装飞轮 ，而非周期性速度波动的调节方法是 加调速器 。
机械设计基础1复习要点(全部)
机械设计基础1复习要点（机械原理部分）第1章 绪论掌握：机器的特征：人为的实物组合、各实物间具有确定的相对运动、有机械能参与或作机械功了解：机器、机构、机械、常用机构、通用零件、专用零件和部件的概念第2章 机构组成和机构分析基础知识2.1 掌握：构件的定义（运动单元体）、构件与零件（加工、制造单元体）的区别平面运动副的定义、分类（低副：转动副、移动副；高副：平面滚滑副）各运动副的运动特征、几何特征、表示符号及位置2.2 掌握：机构运动简图的画法（注意标出比例尺、主动件、机架和必要的尺寸）2.3 掌握平面机构自由度计算：自由度计算公式：H L P P n F --=23；在应用计算公式时的注意事项（复合铰链、局部自由度、虚约束）；机构具有确定运动的条件（机构主动件数等于机构的自由度）；2.4 速度瞬心及其在机构速度分析上的应用 ：掌握：速度瞬心定义；绝对瞬心、相对瞬心；瞬心的数目；速度瞬心的求法：观察法： 三心定理法：用速度瞬心求解构件的速度；第4章 平面连杆机构4.1 掌握：铰链四杆机构的分类：铰链四杆机构的变异方法：改变构件长度、改变机架（倒置）4.2 掌握：铰链四杆机构的运动特性：曲柄存在条件：曲柄摇杆机构的极限位置：曲柄摇杆机构的极位夹角θ：曲柄摇杆机构的急回特性及行程速比系数 K ；铰链四杆机构的传力特性：压力角α：传动角γ：许用传动角[γ]；曲柄摇杆机构最小传动角位置：死点（止点）位置：死点（止点）位置的应用和渡过4.3 掌握：平面连杆机构的运动设计：实现给定连杆二个或三个位置的设计；实现给定行程速比系数的四杆机构设计：曲柄摇杆、曲柄滑块第5章 凸轮机构5.1 掌握：凸轮机构的分类5.2 掌握：基圆（理论廓线上最小向径所作的圆）、理论廓线、实际廓线、行程； 从动件运动规律（升程、回程、远休止、近休止）刚性冲击（硬冲）、柔性冲击（软冲）；三种运动规律特点和等速、等加速等减速、余弦加速度位移曲线的画法；5.3 掌握：反转法绘制凸轮廓线的方法、对心或偏置尖端移动从动件、对心或偏置滚子移动从动件；5.4 掌握：滚子半径的选择、运动失真的解决方法，压力角α、许用压力角、基圆半径的确定；第6章 齿轮传动6.2 掌握齿廓啮合基本定律 定传动比条件、节点、节圆、共轭齿廓6.3 掌握：渐开线的形成、特点及方程；一对渐开线齿廓啮合特性：定传动比特性、可分性；一对渐开线齿廓啮合时啮合角、啮合线保持不变；6.4 掌握：渐开线齿轮个部分名称：基本参数：齿数、模数、压力角、齿顶高系数、顶隙系数；计算分度圆、基圆、齿顶圆、齿根圆；齿顶高、齿根高、齿全高，齿距（周节）、齿厚、齿槽宽；外啮合标准中心距；标准安装：分度圆与节圆重合（d d ='、αα='）；一对渐开线齿轮啮合条件：正确啮合条件、连续传动条件、重合度的几何含义；一对渐开线齿轮啮合过程：起始啮合点（入啮点）、终止啮合点（脱啮点）；实际啮合线、理论啮合线、极限啮合点；6.5 了解：范成法加工齿轮的特点、根切现象及产生的原因、不根切的最少齿数第8章 轮系和减速器8.1 掌握：定轴轮系、周转轮系、混合轮系概念8.2 掌握：定轴轮系传动比计算，包括转向判定；周转轮系传动比计算；混合轮系传动比计算：第11章 其他传动机构11.1 掌握：棘轮机构的组成、工作原理、类型（齿式、摩擦式）运动特性：有噪音有磨损、运动准确性差、自动啮紧条件；11.2 掌握：槽轮机构组成、类型（外槽轮机构、内槽轮机构）、定位装置（锁止弧）、运动特性：连续转动转换为单向间歇转动了解：最少槽数、运动特性系数、主动拨销进出槽轮的瞬时其速度应与槽的中心线重合且有软冲、动力特性概念：第20章 机械系统动力学设计20.1 掌握：作用在机械上的力：驱动力、工作阻力等效构件、等效力矩、等效转动惯量、等效力、等效质量、等效动力学模型等效原则：等效力矩e M 、等效力e F ：功或功率相等等效转动惯量e J 、等效质量e m ：动能相等 等效方程：∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛±+⎪⎭⎫ ⎝⎛=n i i i i i i e M v F M 1cos ωωωα ∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=n i i si si i e J v m J 122ωωω ∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛±+⎪⎭⎫ ⎝⎛=n i i i i i i e v M v v F F 1cos ωα ∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=ni i si si i e v J v v m m 122ω20.2 掌握：机器运动的三个阶段、周期性速度波动的原因、调节周期性速度波动的目的（限制速度波动幅值）和方法（转动惯量）平均角速度、不均匀系数；掌握等效力矩为位置函数时，飞轮转动惯量计算：[][]J n W J W J m F -∆=-∆≥δπδω22max 2max900 掌握：能量指示图、最大盈亏功、最大速度位置、最小速度位置20.3 掌握：静平衡的力学条件：0=∑i F ；动平衡的力学条件：0=∑i F 、0=∑i M 与平衡方法。
(完整版)机械设计复习大纲
第一章机械设计总论本章节包括5个知识点，1.机械零件的主要失效形式及计算准则；（重点）2.机械零件设计的一般步骤；3.材料的疲劳特性4.机械零件的强度计算；（重点）5.机械零件的抗剪裂强度和接触强度。
在复习每一个知识点的过程中，首先要了解知识点，通过熟悉教材内容，识记一般的知识点，尽可能脑中对零件有总体的认识，再通过本讲义如下内容对应的例题，从分析、解题、注意易错点到完成老师布置的作业完成相应知识点的掌握过程。
【知识点1】机械零件的主要失效形式及计算准则【例题1】机械零件的主要失效形式有哪些？分析：基本知识点的熟记解题：断裂，表面压碎，表面点蚀，塑形变形，过量弹性变形，共振，过热，过量磨损易错点：回答不够全面作业：《机械设计与机械原理考研指南》P18页第20、21、22等题习题：简述机械零件的计算准则【知识点2】机械零件的强度计算【例题2】简述应力特征r的取值范围及应力分类分析：基本知识点的熟记解题：TWrW1,r=1时为静应力，r=T是为循环变应力，r=0时为脉动变应力易错点：分类理解不清作业：《机械设计与机械原理考研指南》P19页第36、37等题习题：简述载荷与应力的类型第二章平面连杆机构及其设计（不考）第三章凸轮机构及其设计（不考）第四章步进机构及其设计（不考）第五章齿轮传动设计本章节包括6个知识点，1.齿轮传动的主要参数及几何尺寸计算；2.齿轮常用材料及热处理方法；3.硬齿面，软齿面，开式传动，闭式传动等概念4.齿轮传动的的常见失效形式，受力分析；（重点）5.直齿，斜齿圆柱齿轮传动的强度计算6.齿轮设计准则。
（重点）其中必须掌握的知识点是3个，1.硬齿面，软齿面，开式传动，闭式传动等概念2.齿轮传动的的常见失效形式，受力分析；3.齿轮设计准则。
【知识点1】齿轮传动的的常见失效形式【例题1】简述齿轮传动的常见失效形式分析：这一考题在历年考研试卷中比较常见，或考简答，或变换形式考填空解题：1.轮齿折断，多发生在脆性材料轮齿根部2.齿面点蚀，多发生在润滑良好的闭式软齿面齿轮中3.齿面胶合，多发生在高速重载热条件差的闭式齿轮中4.齿面磨损，多发生在开式齿轮传动中5.齿面塑性变形，多发生在底速过载，频繁启动的软齿面齿轮传动中易错点：回答不够准确作业：《机械设计与机械原理考研指南》P43页第1、2题，p46页第43、44、45、46题习题：齿面点蚀首先出现在齿面节线附近的原因。
机械设计专业复习资料
第一章1•机构具有确定的运动的条件是：机构的自由度数等于机构的原动件数。
2.求下列自由度数：（注意：虚约束，局部自由度，复合铰链）F=3X3-2 >4=1 F=3 &2 &2=1 F=3 X-2 ：9-1=2第二章1. 四杆机构类型的判定:满足最短杆和最长杆的长度之和◎外两杆的长度之和时1以最短杆临边作机架为曲柄摇杆机构2以最短杆作机架为双曲柄机构3以最短杆对边作机架，为双摇杆机构不满足时全部为双摇杆机构，“机构为双曲柄机构例：6080 90 60+100<80+90且60杆为连杆（即以最短杆对边为机架）•••该机构为双摇杆机构1002. 铰链四机构中曲柄存在的条件是什么?答：①连架杆或机架杆中必须有一个是最短杆。
②最短杆与最长杆长度之和小于或等于其余两杆长度之和。
3. 什么叫做压力角及其性质，a max出现的位置?答：（1）压力角是从动件的受力方向与从动件受力总速度方向之间的夹角的锐角（2）压力角的性质：①压力角是变量②压力角增大使有害的力增大，有用的力减小，即增大对传动不利③要求a ma医［a ］（许用压力角）（3）压力角出现在曲柄与机架共线的位置第五章1. 为什么V带的楔角大于带轮的槽角？如何选择带轮的槽角?答：①因为V带安装在带轮上时，由于外侧受拉而变窄，内侧受压变宽，造成V 带实际楔角变小，而V带是靠侧面摩擦来传动，为了保证V带侧面与带轮侧面良好接触，因此，自然状态下V 带的楔角要大于带轮的槽角。
②当带轮直径较大时，要选择带轮的槽角较大；当带轮直径较小时要选择较小的槽角。
2. 简要概述弹性滑动与打滑的区别：弹性滑动：带工作时，由于两边拉力不同，皮带是弹性体，造成两边传动力超过皮带和轮子间的最大摩擦力时，就会造成带和带轮之间的剧烈的相对滑动，这种现象就是打滑。
第六章齿轮传动1. 模数：m= 单位mm意义：模数是表示轮齿承载能力大小的参数，模数越大，则齿的形状就即大又厚，模数的标准值，应选择第一系列，且应就近向上选取。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、与楔平键联接相比，④不是普通平键联接的特点。
①对中性好②靠侧面挤压传递载荷③可周向定位④可轴向定位4、采用螺纹联接时，若被联接件厚度较大，材料较软，强度较低，且需经常拆卸的情况下，一般宜用③。
①普通螺栓联接②螺钉联接③双头螺柱联接④铰制孔螺栓联接5、齿轮传动的载荷系数中,动载系数K v除决定于齿轮的圆周速度v以外,还与②有关。
①齿面粗糙度②齿轮制造精度③轮齿宽度④端面重合度6、设计带传动时，使小带轮直径d min≤d d1的主要目的是为了①。
①减小带的弯曲应力②减小带的线速度③增大有效拉力④增大包角7．将齿轮做成鼓形齿轮的主要目的是为了减小④ .①使用系数②动载系数③齿间载荷分配系数④齿向载荷分布系数8、开式、半开式齿轮传动目前仅按③进行计算，并将模数适当扩大。
①齿面抗磨损能力②齿面接触疲劳强度③齿根弯曲疲劳强度④齿面接触疲劳强度和齿根弯曲疲劳强度9、两对标准直齿圆柱齿轮传动, 第一对:模数m=4mm, 齿数z1=42，z2=158；第二对：模数m=8mm，齿数z1=21,z2=79，若其他条件均相同,则第一对齿轮的齿面接触强度比第二对③。
①. 高②. 低③.无高低之分④.时高时低10、螺纹副在摩擦系数一定时,螺纹的牙型角越大,则_④____①当量摩擦系数越小,自锁性能越好②当量摩擦系数越小.自锁性能越差③当量摩擦系数越大,自锁性能越差④当量摩擦系数越大,自锁性能越好11、当滑动轴承润滑油中有硬质颗粒时，希望硬质颗粒③。
①嵌入轴颈表面②既不嵌入轴颈表面也不嵌入轴承表面③嵌入轴承表面④既可以嵌入轴颈表面也可以嵌入轴承表面12、设计轴系时，若载荷平稳，转速较高，径向力和轴向力大小相差不大时，宜选②。
①深沟球轴承②角接触球轴承③推力调心滚子轴承④圆锥滚子轴承13、用弯扭合成强度条件计算轴的强度时，公式()][122-≤+=σασWTMca中系数α是考虑④转矩和弯矩的性质不同。
①计算公式不准确②材料抗弯与抗扭的性能不同③载荷计算不准确④转矩和弯矩的性质不同14、为使润滑油容易进入滑动轴承的承载区以形成油膜，最好②。
①在承载区开油槽②在非承载区开油槽③在承载区和非承载区均开油槽④在轴向中间，开周向油槽15、受轴向外载荷的紧螺栓联接中，如果降低螺栓刚度，而被联接件刚度，预紧力和工作载荷均不变，则螺栓总拉力①、残余预紧力①、螺栓静强度②、螺栓疲劳强度②。
①降低②提高③不变④不确定16、在①情况下，滑动轴承润滑油的粘度不宜取得太高①低速重载②高速轻载③人工滴油润滑④环境温度高17、当仅受径向载荷、轴的刚度较大、要求径向尺寸较小时应选用③①圆锥滚子轴承②调心球轴承③滚针轴承④角接触球轴承18、在做轴的疲劳强度校核计算时，对于一般转轴，轴的弯曲应力应按④考虑，而扭转剪应力通常按①考虑。
①. 脉动循环变应力②. 静应力③. 非对称循环变应力④. 对称循环变应力19、若要求齿轮能沿轴向滑动，周向相对固定，则应选择④联接。
①斜键②双切向键③半圆键④花键20、④不是牙嵌式离合器的优点。
①．结合可靠②. 承载能力大③. 结构紧凑④结合平稳21、在以下联接中，③属于可拆联接。
①．铆接②. 焊接③. 螺纹联接④. 大过盈量的紧配合22、下列措施中，不利于减轻和防止齿轮磨粒磨损的是④。
①．降低滑动系数②．减少齿面粗糙度值③.经常更换润滑油④．降低齿面硬度23、下列齿轮传动中，①传动属于平面相交轴传动。
①．直齿圆锥齿轮②．直齿圆柱齿轮外啮合③．人字齿轮啮合④．蜗杆蜗轮24、对于标准斜齿圆柱齿轮传动，主要根据③选择齿形系数Y F。
①．齿轮的模数②．分度圆上螺旋角③．齿轮的当量齿数④．分度圆直径25、普通V带带轮轮槽角φ③。
①. =40°②. >40°②. <40°④. ≤30°26、在标准蜗杆传动中，模数m不变，如提高蜗杆特性系数q，将使蜗杆的刚度①。
①. 增加②. 减少③. 不变④.或增加，或减少27、对于受循环变应力作用的零件，影响疲劳强度的主要应力成分是③。
①．最大应力σmax②．平均应力σm③．应力幅σa④．最小应力σmin28、带传动在正常工作时，带的紧边拉力F1、松边拉力F2、初拉力F0 之关系式为 F1+F2=2F0 。
29、机械零件的剖面形状一定，若剖面的绝对尺寸增大，则其材料的疲劳极限将增大。
X 。
30、如一零件的应力循环特性r=0.6,σa=80Mpa,则此时σm ＝ 320 ,σmax= 400 ，σmin ＝ 240 。
31、塑性材料制作的零件、受静应力的作用，强度计算时应取 屈服极限 作为极限应力。
32、某材料，对称循环疲劳极限 -1=270ＭＰａ，应力循环基数Ｎ０＝５⨯１０６，疲劳曲线指数m=9，当实际循环次数Ｎ＝５⨯１０７时，极限应力 270 ＭＰａ。
33、疲劳曲线描述相同的 应力比 ，不同循环次数时疲劳极限与循环次数的关系。
34、 设计一台机器，包含以下几个阶段：a.技术设计阶段;b.总体设计阶段;c.计划阶段，它们进行的顺序大体是 ④ 。
①. a →c →b ②. b →a →c ③. b →c →a ④. c →b →a35、 静应力的应力比r ④ 。
①．r=-1 ②. r=0③．r=-0.5 ④. r=136、 零件受到的变应力由 ③ 产生。
①. 静载荷 ②. 动载荷 ③. 静载荷或动载荷 ㈣. 载荷系数37、 对于受循环变应力作用的零件，影响疲劳强度的主要应力成分是 ③ 。
①. 最大应力σmax ②. 平均应力σm③. 应力幅σa ④. 最小应力σmin38、 普通平键联接的失效形式为 ④ 。
①. 疲劳点蚀 ②. 打滑 ③. 磨损 ④. 压溃39、设计键联接时，键的剖面尺寸b×h 通常根据 ④ 。
①. 传递功率的大小 ②. 传递转矩的大小③. 轮毂的长度 ④. 轴的直径40、 V 带传动在正常工作时，有效拉力等于（ ① ）。
①. v P 1000。
②. 110+-fa fa e e F 。
③. 初拉力的两倍。
④. 紧边与松边的拉力和。
41、 V 带传动采用张紧轮张紧时,张紧轮宜安排在什么位置? ② 。
①.紧边内侧靠近大带轮 ②.松边内侧靠近大带轮③.紧边外侧靠近小带轮 ④.松边外侧靠近小带轮42、直齿圆锥齿轮传动的强度计算方法是以 ③ 的当量圆柱齿轮为计算基础。
①. 小端 ②. 大端③. 齿宽中点处 ④. 端面43、 齿轮接触疲劳强度计算公式中，接触应力是按（ ③ ）处参数计算的.①. 齿顶圆。
②.齿根圆。
③.节圆。
④.基圆。
44、齿面硬度HBS>350钢齿轮的制造工艺过程为①。
①. 加工齿坯→滚齿→淬火→磨齿②. 加工齿坯→滚齿→磨齿→淬火③. 加工齿坯→淬火→滚齿→磨齿④. 加工齿坯→淬火→磨齿→滚齿45、有四类轴承：（a）深沟球轴承；（b）接触角较大的角接触球轴承；（c）推力调心滚子轴承；（d）圆锥滚子轴承。
若载荷平稳，转速较高，同时承受较大的径向力和轴向力，宜选②类轴承。
①. （a）②. （b）③. （c）④. （d）46、轴和轮毂的周向定位常用方法之一是④定位。
①. 轴用弹性挡圈②. 轴肩③. 圆螺母联接④. 键联接47、对联轴器的工作要求之一是③，①. 承载能力要小。
②. 载荷大小不变③.适应两轴的相对位移。
④. 结合平稳、分离迅速。
二、填空题、判断题1、对齿材料选择及热处理要求是齿面硬，齿芯韧。
2、开式齿轮传动的主要失效形式是磨损设计时一般按齿根弯曲疲劳条件性计算。
3、影响零件疲劳强度的主要因素有应力集中、尺寸、表面状态。
4、一批滚动轴承，正常使用情况下，当达到基本额定寿命时，约有90 %的轴承仍能正常使用。
5、蜗杆传动较理想的材料组合是钢蜗杆铜蜗轮 ;通常的传动形式是以蜗杆为主动件。
6、斜齿圆柱齿轮的当量齿轮的齿数为Z V=Z/COS³β,模数是原斜齿圆柱齿轮的法面模数。
7、受变应力作用的零件，按有限寿命进行强度计算时极限应力取____ A _____。
A． σrN B． σS C． σB D． rσ8、对于受循环变应力作用的零件，影响疲劳强度的主要应力成分是 C 。
A．最大应力σmax B．平均应力σm C．应力幅σa D．最小应力σmin9、在不完全液体润滑滑动轴承设计中，限制比压p的主要目的是防止过度磨损，限制pv的主要目的是防止过热。
10、为了使相对运动的两表面形成流体动压润滑，从而减轻摩擦磨损，为此要设法降低二者的相对运动速度。
（A．正确）11、其它条件不变，采用粘度高的润滑油，可以延迟零件表面发生疲劳点蚀。
（A．正确）12、轴在对称循环弯曲变应力的反复作用下，表面会发生疲劳点蚀。
（ B．错误）13、采用高强度和低强度钢制造的相同尺寸的两根轴，二者的刚度相差不大。
（ A．正确14、）机械零件受变应力作用时，典型的变化规律有r=c 、δmin=c和δm=c,。
15、螺纹连接防松中，按防松原理归类，对顶螺母属于 摩擦 防松、弹性垫片属于 摩擦防松、串联钢丝绳属于 机械 防松。
1已知两级斜齿轮减速器用于减速传动，1） (选择)该传动系统的输入轴是__①I 轴_____.①I 轴 ②II 轴 ③ III 轴2）齿轮4转向如图，在图上标出各轴的转向。
3）为使轴Ⅱ的轴向受力尽量小，要求：在图上标出齿轮2、齿轮3所受的圆周力、径向力和轴向力的方向。
4）齿轮1的螺旋线方向为 （ 右 ），齿轮2的螺旋线方向为 （ 左 ）；齿轮3的螺旋线方向为 （ 左 ）21) 若要求II 轴的轴向力尽量小，在图上标出各轴转向； 2) 蜗轮的螺旋线方向；3) 标出蜗轮2以及锥齿轮3的啮合力（F ti 、F ai 、F ri ）方向。
3如图所示蜗杆-斜齿轮-蜗杆三级传动系统，已知蜗杆1和5螺线均是单头，蜗轮6螺旋线Fa1 Ft3 Fa2 Fr2 Fa3 Fr3方向为左旋，试问：1. (选择)该传动系统用于 ②减速 传动较好，输入轴是_______.①增速 ②减速 ③I 轴 ④IV 轴2. 蜗轮6转向如图.为使轴Ⅱ和Ⅲ的轴向受力尽量小，要求：在图上标出各轴的转向。
3.在图上标出蜗轮2、齿轮3、蜗杆5所受的圆周力、径向力和轴向力的方向。
4. 蜗杆1的螺旋线方向为 （ 右 ），蜗轮2的螺旋线方向为 （ 右 ）； 齿轮3的螺旋线方向为 （ 右 ），齿轮4的螺旋线方向为 （ 左 ）； 蜗杆5的螺旋线方向为 （ 右 ）。
六．计算题1一轴承座用四个普通螺栓与机座相联接，轴承座受到载荷P=5000N 的作用，受力情况和尺寸如图所示。
若螺栓和被联接件的刚度分别为C b 和C m ，且C m =4C b ，接合面的摩擦系数f =0.15，防滑系数K s =1.2。
试求：1） 螺栓所需的最小预紧力F 0；2） 受载最大的螺栓所受的总拉力F 2max .解：1）①考虑到轴承座会与机座产生相对滑移的可能，故要求螺栓残余预紧力F1为ZF 1fi ≥KsP由题意知 f=0.15 ,i=1，Z=4，Ks=1.2，P=5000N→F 1≥KsP/Zfi=1.2x5000/4x0.15x1=10000N 外载荷P 引起倾覆力矩M=Px100=500000N.mm 该力矩引起螺栓产生的工作拉力F 为 F=MxLmax/∑ Li =100xPx100/4x100 =1250 N 依据公式 F 0=F1+（1-Cb/Cb+Cm ）F=10000+1000=11000 N 2）F2max=F0+ Cb/Cb+Cm F=11250 N 2一薄钢板用两个普通螺栓联接在机架上，尺寸如图所示（单位mm ）。
