固体中的电子介绍
固体物理中的电子结构与能带理论
固体物理中的电子结构与能带理论在固体物理学中，电子结构与能带理论是研究固体材料中电子的行为和性质的重要理论。
通过理解电子结构和能带理论，我们可以深入了解固体材料的导电性、磁性、光学性质等，并为材料设计和应用提供基础。
一、电子结构电子结构是指描述固体材料中电子分布和能级的方式。
根据波尔模型，原子中的电子分布在不同的能级上，而在固体中，原子之间的相互作用会导致电子能级的改变。
在经典物理学中，电子的行为可用经典力学描述，但是在固体中，电子的波动性变得显著，因此需要引入量子力学的概念。
量子力学中的薛定谔方程描述了电子在固体中的行为。
根据波粒二象性，电子既可以被视为粒子，也可以被视为波动。
薛定谔方程描述了电子波函数的演化，并通过解方程得到电子的能级和波函数。
电子结构的计算方法有多种，如密度泛函理论（DFT）、紧束缚模型等。
二、能带理论能带理论是解释固体材料中电子能级分布的重要理论。
它基于电子在固体中的周期性势场中运动的性质。
根据布洛赫定理，电子波函数可以表示为平面波和周期函数的乘积形式。
在周期势场中，电子波函数满足布洛赫定理的条件。
根据能带理论，固体中的电子能级可以分为禁带和能带。
禁带是指电子不能占据的能级范围，而能带是指电子可以占据的能级范围。
能带又可以分为价带和导带。
价带是指电子占据的能级范围，而导带是指电子可以自由运动的能级范围。
固体材料的导电性质与其能带结构密切相关。
对于导体，导带中存在自由电子，电子可以在导带中自由移动，导致材料具有良好的导电性。
对于绝缘体，导带与价带之间存在较大的能隙，电子不能跃迁到导带中，导致材料具有较差的导电性。
对于半导体，导带与价带之间的能隙较小，可以通过施加外界电场或提高温度来激发电子跃迁，从而改变导电性。
能带理论还可以解释固体材料的光学性质。
在能带中，电子跃迁可以吸收或发射光子。
固体材料的能带结构决定了其能量吸收和发射的范围，从而影响其光学性质。
例如，带隙较小的材料通常对可见光具有较好的吸收和发射能力，因此在太阳能电池等领域有广泛应用。
固体物理学中的费米面与能带结构
固体物理学中的费米面与能带结构在固体物理学中，费米面与能带结构是两个重要的概念。
它们描述了在晶体中的电子行为，对于理解电导、磁性以及其他物质的性质至关重要。
一、费米面费米面是描述电子运动的一个概念。
在凝聚态物理学中，电子遵循泡利不相容原理，即每个量子态只能容纳一个电子。
由于这个原理，电子填满能级时会填充到一定的能量范围内。
费米面是描述这个能量范围边界的一个表面。
费米面实际上是指在零温下，电子填满能级时所占据的最高能级。
费米面上方的电子就是导电带。
费米面的形状可以通过电子的能带结构以及能级的填充情况来决定。
二、能带结构能带结构描述了电子在晶体中能量分布的情况。
在固体中，电子的能量是由晶格结构以及电子相互作用决定的。
晶格会对电子的能量造成影响，从而形成能带。
根据波尔兹曼方程，电子在晶体中的运动可以通过能带结构来描述。
能带结构分为导带和禁带两部分。
导带是指电子可以容纳的能级范围，而禁带则是指电子无法取得的能级范围。
禁带中的能量被称为带隙。
带隙决定了固体的电导性质。
对于导电材料来说，带隙较小，电子可以轻易地跃迁到导带中，而对于绝缘体来说，带隙较大，电子无法跃迁到导带中，因此不能导电。
能带结构可以通过实验技术如X射线衍射和光电子能谱来研究。
通过这些实验，科学家可以测量电子的能量分布，从而揭示晶体的能带结构。
三、费米面与能带结构的关系费米面和能带结构之间有着紧密的联系。
费米面的形状取决于能带结构以及电子的填充情况。
对于导体来说，费米能级与导带重叠，费米面呈现为一个封闭曲面，形状非常复杂。
而对于绝缘体来说，费米能级位于禁带中，费米面是一个简单的球面。
这个球面上的每个点对应着一个电子的量子态。
费米面上的电子数量取决于晶体中电子的填充情况。
费米面附近的电子具有决定导电性质的重要作用。
在固体中的费米面形状和所处位置是非常重要的。
这些特性不仅决定了电子的运动行为，也决定了很多物质的性质，如电导、磁性等。
总结固体物理学中的费米面与能带结构是了解电子行为的重要工具。

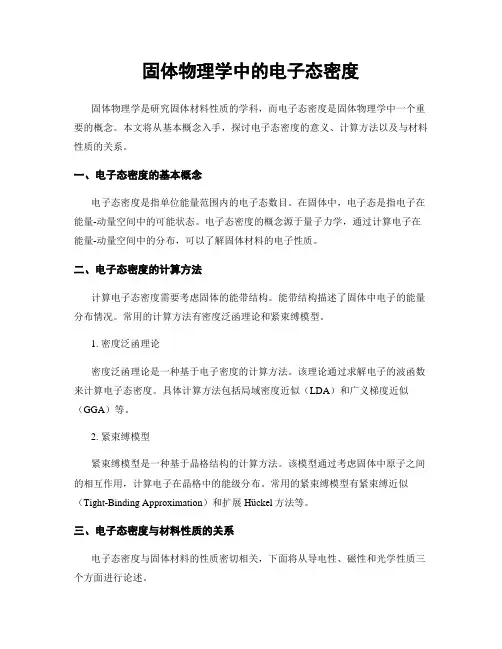

固体物理学中的电子态密度
固体物理学中的电子态密度固体物理学是研究固体材料性质的学科，而电子态密度是固体物理学中一个重要的概念。
本文将从基本概念入手，探讨电子态密度的意义、计算方法以及与材料性质的关系。
一、电子态密度的基本概念电子态密度是指单位能量范围内的电子态数目。
在固体中，电子态是指电子在能量-动量空间中的可能状态。
电子态密度的概念源于量子力学，通过计算电子在能量-动量空间中的分布，可以了解固体材料的电子性质。
二、电子态密度的计算方法计算电子态密度需要考虑固体的能带结构。
能带结构描述了固体中电子的能量分布情况。
常用的计算方法有密度泛函理论和紧束缚模型。
1. 密度泛函理论密度泛函理论是一种基于电子密度的计算方法。
该理论通过求解电子的波函数来计算电子态密度。
具体计算方法包括局域密度近似（LDA）和广义梯度近似（GGA）等。
2. 紧束缚模型紧束缚模型是一种基于晶格结构的计算方法。
该模型通过考虑固体中原子之间的相互作用，计算电子在晶格中的能级分布。
常用的紧束缚模型有紧束缚近似（Tight-Binding Approximation）和扩展Hückel方法等。
三、电子态密度与材料性质的关系电子态密度与固体材料的性质密切相关，下面将从导电性、磁性和光学性质三个方面进行论述。
1. 导电性电子态密度与固体的导电性密切相关。
在导体中，电子态密度高，电子能级分布宽，电子容易在能带中自由移动，从而导致固体具有良好的导电性。
相反，在绝缘体中，电子态密度低，电子能级分布窄，电子很难在能带中移动，导致固体无法导电。
2. 磁性电子态密度与固体的磁性也有关系。
在具有磁性的材料中，电子态密度在费米能级附近出现峰值，这意味着在费米能级上存在未配对的电子，从而导致材料呈现磁性行为。
根据电子态密度的分布，可以进一步研究材料的磁性类型，如顺磁性、反磁性和铁磁性等。
3. 光学性质电子态密度还与固体的光学性质相关。
光学性质主要包括吸收、反射和透射等。
通过计算电子态密度，可以确定固体对不同能量的光的吸收和反射情况。
固体物理学中的电子声子光子相互作用与电子声子光子材料
固体物理学中的电子声子光子相互作用与电子声子光子材料在固体物理学的研究领域中，电子、声子和光子是极为重要的三个基本粒子。
它们之间的相互作用在材料的特性以及电子、声子和光子的行为中扮演着重要的角色。
本文将探讨固体物理学中电子、声子和光子相互作用的相关原理，并介绍电子声子光子材料的研究进展。
1. 电子声子相互作用在固体中，电子声子相互作用是一个重要的能量转移过程。
当声子与电子相互作用时，声子的能量和动量可以传递给电子，导致电子发生能级的改变。
这种相互作用对于材料的热导率和电导率等性质具有重要影响。
研究表明，电子和声子之间的相互作用可以通过库仑相互作用和矩阵元素的耦合来描述。
库仑相互作用是由电子间的静电相互作用引起的，而矩阵元素的耦合描述的是电子和声子之间的共振转移过程。
2. 电子光子相互作用电子光子相互作用是指电子与光子之间的相互作用过程。
在固体物理学中，这种相互作用被广泛应用于半导体器件和光电子学中。
在半导体器件中，通过改变电子能带结构和光子的能量，可以调控材料的光电性能。
当光子与半导体中的电子相互作用时，可以激发电子从价带跃迁到导带，形成光电子激发态。
这种相互作用在光电二极管、太阳能电池等器件中得到广泛应用。
3. 声子光子相互作用声子光子相互作用是指声子与光子之间的相互作用过程。
在固体物理学中，这种相互作用在光学材料和声子晶体等研究领域中具有重要意义。
当光子与声子相互作用时，光子的能量和动量可以转移到声子上，导致声子的能级和动量发生改变。
这种相互作用可以通过光谱分析等技术来研究材料的光学性质和声学性质。
4. 电子声子光子材料的研究进展近年来，固体物理学中电子声子光子材料的研究受到了广泛关注。
这些材料具有特殊的电子、声子和光子相互作用特性，对于光电子器件、能量转换和信息存储等领域具有重要应用潜力。
例如，石墨烯材料是一种电子声子光子材料，其具有优异的导电性能和光学性质。
石墨烯中的电子和声子相互作用可以通过光学谱和声学谱等实验手段来研究。
电子导热知识点
电子导热知识点导热是物质传递热量的过程，而电子导热则是指电子作为热量传递的媒介。
在固体中，电子的热传导是一个重要的机制，影响着材料的导热性能。
本文将会介绍一些与电子导热相关的知识点。
1.电子在导热中的作用电子是带有电荷的粒子，具有载流子的特性。
在固体中，电子不仅参与了电流的传导，还参与了热量的传导。
这是因为固体中的电子具有较高的能量和较高的速度，可以通过与周围原子的相互作用来传递能量，从而导致热传导。
2.电子导热的机制电子导热主要有两个机制：自由电子气体模型和声子散射模型。
自由电子气体模型假设固体中的电子处于自由状态，像气体一样运动。
根据自由电子气体模型，电子的平均自由程与电子的平均速度和散射概率有关。
自由电子气体模型适用于具有高电子浓度和低温度的金属体系。
声子散射模型则是通过声子与电子的相互作用来解释电子导热。
声子是固体中的晶格振动模式，具有能量和动量。
电子和声子之间的相互作用将导致电子能量的转移，从而影响电子导热的强度。
声子散射模型适用于非金属体系和高温情况下的导热。
3.导热率与电子导热的关系导热率是描述材料导热性能的重要参数，通常用热导率来表示。
热导率是材料单位面积内单位长度的热传导热量。
对于金属体系，导热率主要由电子导热贡献。
金属的热导率通常很高，这是因为金属中的自由电子可以在晶格之间传递能量。
相比之下，非金属体系的导热率较低，这是因为声子散射在非金属材料中起主导作用。
4.影响电子导热的因素影响电子导热的因素有很多，包括温度、材料的晶格结构、杂质和缺陷等。
首先，温度是影响电子导热的重要因素之一。
随着温度的升高，电子的平均能量和速度也会增加，导致电子的导热性能增强。
其次，材料的晶格结构也会对电子导热产生影响。
晶格结构的复杂性会导致电子在晶格中的传输受到散射的影响，从而降低导热性能。
最后，杂质和缺陷也会影响电子导热。
杂质和缺陷的存在会导致电子传输过程中的散射，从而降低导热性能。
5.应用领域电子导热性能在许多领域中都具有重要的应用价值。
固体电子学基础知识点总结
固体电子学基础知识点总结一、固体物理固体物理是研究固体材料的结构、性质和行为的科学，是固体电子学的基础。
在固体物理中，最重要的是晶体学和晶格动力学。
晶体学是研究晶体结构和对称性质的学科，而晶格动力学研究晶体中原子的振动行为。
1. 晶体结构晶体是由原子、离子或分子周期排列而成的固体，具有高度有序的结构。
晶体的结构可分为单晶和多晶两种。
单晶是指晶体中所有原子都排列得非常有序，而多晶则是由许多微小的单晶颗粒组成。
理想的晶体结构是具有周期性的，可以用布拉格方程和晶体学指数来描述。
常见的晶体结构有立方晶体、六方晶体、四方晶体、正交晶体、斜方晶体和三斜晶体等。
2. 晶格动力学晶格动力学研究晶体中原子的振动行为，重点关注晶体中原子的周期性振动。
晶格振动会影响固体中电子的传输和能带结构，因此在固体电子学中具有重要的作用。
晶格振动的特征包括声子（phonon）和声子色散关系。
声子是晶格振动的量子描述，其色散关系描述了声子的能量与动量之间的关系。
声子的性质和分布对固体的热导率、电导率和光学性质等有很大影响。
二、能带理论能带理论是固体电子学的核心内容之一，用于描述固体材料中电子的行为以及电子的能量分布。
能带理论是由布洛赫定理（Bloch theorem）、傅立叶级数展开（Fourier series expansion）和布洛赫函数（Bloch function）等基本概念构成的。
在能带理论中，常见的概念包括禁带（band gap）、导带（conduction band）和价带（valence band）等。
通过对晶格结构和周期性势场的分析，能带理论可以解释固体材料的导电性、光学性质、热特性等现象。
1. 能带结构能带结构描述了固体中能量与动量之间的关系。
在晶体中，由于周期性势场的存在，电子的运动状态受限于晶格周期性，因此会出现能量分散成带的现象。
常见的能带结构有导带和价带两种。
导带是指电子的能量较高的带，而价带则是指能量较低的带。
固体中的电子态
§2.4 固体中电子态
5 电子态的表述 — 3维晶体中电子的能量与波矢关系
量化表达方式：波矢空间中特定方向 上能量与波矢的函数曲线——Cu
边界上特征点： <100>*方向上X <111>*方向上L <110>*方向上K
电子态的能带特征点 — 关键词：E(k)的能量突变点的特征、禁带的意义及原因
电子态的能带(允带) — 关键词：一个能带内的能态密度
电子在能带(允带)中的分布及特征 — 关键词：电子的分布情况与费米能级，与材料的关系
§2.4 固体中电子态
1. 电子态的表述 — 电子的能量与波矢关系
E(k ) 曲线具有平移对 2π
载流子体积密度
T＝0K时载流子体积密度为零， 是绝缘体
T>0K下，电子由价带跃迁到导带 产生载流子，其体积密度随温度 升高呈指数规律增高，因此导电 性相应按指数规律增强
§2.4 固体中电子态
2-1 半导体的光吸收和发光问题
平移对称性的表现形式
§2.4 固体中电子态
2. 电子的“禁带”
各种表示图中，电子能量 －波矢关系的能量突变处
§2.4 固体中电子态
2. 电子的“禁带” 周期为a的势场—间距a的一维原子链
能量突变—电子波矢为π/a的整倍数处
能量与波矢中能量突变的原因
能量突变点处电子波长为2π/k＝2a/n 这样的电子波在晶体中传播，相邻
正空间基矢 (a1, a2 , a3 )
倒易空间基矢 (g1 , g2 , g3 )
g1
=
2π
⋅
固体物理学中的电子结构和能带理论
固体物理学中的电子结构和能带理论固体物理学是研究物质的电子结构、自旋、磁性、导电、热学等性质的分支学科。
而电子结构与能带理论是固体物理学中最基础、最基本的概念之一。
电子结构指的是物质中电子的分布状态。
在经典物理学中，物质中的电子被视为点电荷，可以精确地计算出电子在各个位置上的势能的大小。
但是，在量子力学中，电子被视为一种波动性粒子，其能量和动量在各个方向上都是有限制的。
因此，在固体中，每个电子存在着特殊的运动方式，也即是所谓的“波函数”。
能带理论是电子结构理论中的一种，用于解释在固体物质中电子结构与导电性等现象。
能带即不同电子能量的总体能量段。
在能带理论中，一个电子在周期性势场作用下发生运动，其波函数可以写成布洛赫函数的形式。
由于电子的波函数受局限于介质的周期性势场，存在独特的运动方式，所以电子的能量只能分布在特定能量范围内，而不是一种连续的分布。
电子的能量态分布在空间中的不同区域、形成电子能带结构或禁带结构。
由于禁带存在，在晶体中当电子没有激发到更高的能量带时，这些电子是不能参与导电的，因此，晶体的导电性与禁带的大小有着密切的联系。
除此之外，电子的运动、能量和动量在车里士空间中是有限制的，车里士空间即为由倒易格子所构成的空间。
倒易空间的概念，在固体物理学中也是非常重要的概念之一。
由倒易空间的性质可以分析出生长晶体过程中的晶格常数大小对于晶体中能带结构的影响。
总之，电子结构与能带理论在固体物理学、材料学、电子学等领域的应用不可谓不广泛。
对于制造半导体材料与计算机芯片来说，这些概念至关重要。
同时，电子结构理论的另一大作用，是使得物理学者们在研究电子结构时，更进一步理解微观世界的本质。
类固体中的电子输运与能带结构
类固体中的电子输运与能带结构类固体是一种独特的物质，具有介于晶体和非晶体之间的组织结构和性质。
在类固体中，电子输运和能带结构是其特性的重要方面。
本文将探讨类固体中的电子输运和能带结构，并探讨其在材料科学和电子学领域的应用。
1. 类固体的电子输运特性类固体中的电子输运可以通过电导率和电子迁移率来表征。
电导率是电荷载流性能的度量，而电子迁移率则是电子在材料中传输的能力衡量。
在类固体中，电子的输运主要是通过价带和导带中的电子在晶格中的运动来实现的。
在类固体中，电子输运的主要来源是电子和晶格的相互作用。
晶格中的原子和分子在空间中呈现有序的周期性排列，这种有序排列形成了晶格的周期性结构，从而影响了电子的输运。
电子与原子或分子之间的相互作用可以通过动量散射、声子散射和杂质散射等过程来实现。
这些相互作用会影响电子的传输速度和方向，从而影响材料的电导率和电子迁移率。
2. 类固体的能带结构能带结构是类固体中电子能量的分布规律。
在类固体中，原子的电子能级合并成了分散的能带，其中价带是能量较低的能带，导带是能量较高的能带。
电子在价带和导带之间进行跃迁，从而实现电流的输运。
能带结构的形成与晶格的周期性结构有关。
根据布洛赫定理，电子在晶体中的波函数具有周期性的形式，即布洛赫波函数。
布洛赫波函数将电子的运动分解为平面波乘以晶格周期函数的形式，从而与晶格的周期性结构相耦合。
这种耦合会导致能带的形成和分裂，从而形成能带结构。
能带结构对类固体的电学性能和光学性能具有重要影响。
在导带中，存在自由电子，可以导电。
而在价带中，由于能级填充，电子无法自由传输，因而无法导电。
通过调节电子的能带结构，可以实现对材料电子输运性能的调控，从而实现各类电子器件的设计和制备。
3. 类固体中的电子输运与能带结构的应用类固体中的电子输运和能带结构在材料科学和电子学领域具有广泛的应用。
例如，在半导体材料中，可通过调节掺杂浓度和禁带宽度来调控半导体的电导率和电子迁移率，从而实现对电子器件性能的优化和提升。
固体电子学知识点
固体电子学知识点固体电子学是研究物质的导电和电子行为的学科，它在现代电子技术和材料科学中占据着重要地位。
本文将介绍一些固体电子学的基础知识点，包括半导体、导电性、电子能带理论、晶体结构以及固体中的电子传导等内容。
一、半导体（Semiconductor）半导体是一种介于导体和绝缘体之间的材料。
在室温下，半导体的导电能力较差，但当温度升高时，电子可通过热激发进入导带，从而导电。
半导体的导电性质可以通过掺杂以及外加电场等手段进行调控。
二、导电性（Conductivity）导电性是指物质在外加电场下能否形成电流的能力。
固体的导电性与其中的自由电子有关，自由电子是指能够在晶体中自由移动的电子。
在金属中，自由电子可以自由移动，因此金属是良好的导体。
而在绝缘体中，没有自由电子可供传导电流，因此它是不导电的。
三、电子能带（Electronic Band）电子能带理论是描述固体中电子能级分布的理论。
根据该理论，固体中的电子能级可分为价带和导带。
价带中的电子较稳定，不容易移动，而导带中的电子较为自由，可以参与传导电流。
电子能带理论解释了固体中导电性的起源。
四、晶体结构（Crystal Structure）晶体是由原子或者分子按照一定的周期性排列而成的固体材料。
晶体的结构对于固体电子学的研究非常重要。
一种经典的晶体结构是面心立方结构，其中每个晶胞（晶体的最小重复单元）包含4个原子。
五、电子传导（Electron Conduction）当固体中存在自由电子时，它们可以通过与晶格中的正离子或者其他电子散射而进行传导。
电子在传导过程中会受到散射、碰撞等因素的影响，而这些因素又决定了固体的电导率。
电子传导是固体电子学中的重要概念。
六、pn结（PN Junction）pn结是一种具有半导体性质的器件。
它由一块n型半导体和一块p 型半导体连接而成。
在pn结的界面处，n型半导体中的自由电子会与p型半导体中的空穴结合，形成电子-空穴对。
固体物理中的电子结构
固体物理中的电子结构导言：在固体物理领域中，电子结构是研究物质表面、体态和界面等特性的重要方面。
电子结构的研究对于理解材料的导电性、磁性、光学性质等具有重要的理论和实践意义。
本文将介绍固体物理中电子结构的基本概念、量子力学背景和相关实验方法。
1. 电子结构的概念在固体物理中，电子结构指的是描述固体中电子能级分布和电子在各种势场中的行为。
通过电子结构的描述，可以预测材料的性质以及解释各种实验现象。
电子结构的研究基于量子力学理论，其中包括波动力学和统计力学。
2. 量子力学背景2.1 波动力学根据波粒二象性原理，电子既可以表现出波动性，也可以表现出粒子性。
在固体物理中，波动力学被广泛应用于描述电子在晶格中的行为。
薛定谔方程是波动力学的核心方程，它描述了电子的波函数随时间演化的规律。
2.2 统计力学由于固体物理中包含大量的电子，无法通过求解薛定谔方程来描述每个电子的行为。
因此，统计力学提供了一种处理大量电子系统的方法。
费米-狄拉克统计和玻尔兹曼统计是常用的统计力学模型，用于描述固体中电子的分布情况和统计行为。
3. 电子结构的实验方法3.1 能谱测量能谱测量是一种常用的实验方法，用于研究材料中的电子结构。
例如，X射线光电子能谱（XPS）可以通过测量从材料表面发射出的电子能量来确定材料的电子能级分布。
类似地，紫外光电子能谱（UPS）、逆光电子能谱（IPES）等也可以提供材料的电子结构信息。
3.2 电子能带结构电子能带结构是研究固体中电子行为的重要工具。
通过能带结构的测量，可以得到能带的形状、带隙以及电子在能带中的分布情况。
常用的实验方法有角分辨光电子能谱（ARPES）和能带光谱（EELS）等。
3.3 密度泛函理论密度泛函理论（DFT）是一种基于电子密度的理论方法，用于描述固体中的电子结构。
DFT可以求解固体中的薛定谔方程，得到电子的能量、波函数和分布等信息。
DFT在计算材料的能带结构、电荷密度和原子间相互作用等方面具有重要的应用。
固体物理晶体中的电子状态
能量：一个能级列变为一个能带。
单电子近似（准自由近似和紧束缚近似），又称为能带论
5.5晶体中电子的准经典运动
在量子力学中晶体中布洛赫电子的运动由波 包来描述。所谓波包由空间分布在r0附近的Δr 范围内，波矢取值在k0附近的Δk范围内的布洛 赫电子态组成,ΔrΔk必须满足不确定关系。一 般Δk必须小于第一布里渊区的线度，这样Δr 必须远大于晶体原胞的线度，只能在这个线度 内，布洛赫电子可以看作经典粒子。
净电流为0，不导电
施加外电场
k轴上各点均以完全相同的速度移动，电子在布里
渊区中不再分布对称，电流密度不能完全抵消。
净电流不为0，参与导电
不满带导电
F
不满带导电
三、导体和非导体模型
实际晶体中，电子从低到高填充能带，形成一系列 的满带。最外层价电子填充的能带，称为价带。
导体：价带是不满带。 非导体：价带也是满带。
三种近似方法：
1. 自由电子近似：（适用于金属晶体）
波函数： Aeikr 能量：E 2k 2 准连续
2m
2. 准自由电子近似：（适用于晶体中原子的外层电子）
波函数： uk reikr 布洛赫函数
能量：准连续的能量在布里渊区边界突变，分裂为能带。
3. 紧束缚近似：（适用于晶体中原子的内层电子）
有效质量大
k
x
kx
曲率愈小，有效质量愈大； 曲率愈大，有效质量愈小。
2. 有效质量有正、有负
能带底部，d 2E
dk 2
0,m*
0
能带顶部，d 2E 0,m* 0
dk 2
m*
m* 2
d2E dk 2
k
x
第13章固体中的电子(12)
B
在氢原子的 L 壳层中，电子可能具有的量子数(n，l，ml， ms)是 (A)(1，0，0，-1/2)。 (B)(2，1，-1，1/2)。 (C)(2，0，1，-1/2)。 (D)(3，1，-1，-1/2)。 B
在原子的 L 壳层中，电子可能具有的四个量子数 (n，l，ml，ms)是 (1) (2，0，1，1/2)。 (2) (2，1，0，-1/2)。 (3) (2，1，1，1/2)。 (4) (2，1，-1，-1/2)。 以上四种取值中，哪些是正确的？ (A) 只有 (1)、(2) 是正确的。 (B) 只有 (2)、(3) 是正确的。 (C) 只有 (2)、(3)、(4) 是正确的。 (D) 全部是正确的。
氩(Z = 18)原子基态的电子组态是： (A) 1s2 2s8 3p8。 (B) 1s2 2s22p6 3d8。 (C) 1s2 2s22p6 3s23p6。 (D) 1s2 2s22p6 3p43d2。
C
三、电子的总的角动量 J J L S 这一角动量的合成叫自旋轨道耦合
当 n 一定，l 可取 n 个值，
这个结果是因为：
现在知道，一切微观粒子都有自旋，按自旋分类： (1) 费米子：自旋为半整数，如 s = 1/2，3/2 如电子，中子，质子，中微子， 反西格玛负超子 Σ （王淦昌等，1959年） —— 服从泡利不相容原理。
(2) 玻色子：自旋为整数， 如 s = 0， 1 介子，光子等。 —— 不服从泡利不相容原理。
C
氢原子中处于 2p 状态的电子，描述其四个量子数 (n，l，ml，ms)可能取的值为 (A)(3，2，1，-1/2)。 (B)(2，0，0，1/2)。 (C)(2，1，-1，-1/2)。 (D)(1，0，0，1/2)。
固体物理学中的电子结构与带隙
固体物理学中的电子结构与带隙固体物理学是研究物质微观性质和宏观性质之间的关联的学科领域。
其中，电子结构和能带隙是固体物理学中的两个重要概念。
电子结构指的是描述固体中电子的能量和状态的理论和方法。
根据量子力学原理，电子在固体中的能级是离散的，而不是连续的。
这意味着电子只能占据特定的能级，且每个能级上只能容纳一定数量的电子。
固体中的电子结构由电子分布在能级上的方式决定。
为了描述和预测电子结构，固体物理学引入了能带理论。
能带是描述电子在固体中的能量分布的概念。
根据能带理论，固体中的电子能量在特定范围内连续分布，形成一系列的能带。
每个能带都有一组相应的能级，电子可以占据这些能级。
由于电子只能占据特定的能级，因此每个能带上只能容纳一定数量的电子。
固体物理学家通过研究固体中的能带结构来理解材料的性质和行为。
能带结构在很大程度上决定了一个物质的导电性、光学性质和磁性等特性。
例如，导电材料通常具有不完全填充的能带，其中电子可以在能带间自由移动，导致材料具有良好的电导性。
而绝缘体则具有完全填充的能带，使得电子无法在能带间移动，因而不导电。
能带隙是能带结构中的重要概念之一。
在简单的能带理论中，能带之间可能存在不连续的能量间隔，称为能带隙。
能带隙可以分为导带和禁带两部分。
导带是能量较高的能带，其中的能级可以被电子占据。
禁带是能量较低的能带，其中的能级是空的，电子不能占据禁带中的能级。
能带隙的大小决定了材料的导电性质。
具有宽带隙的材料，如绝缘体，禁带宽度很大，使得电子无法通过热激发进入导带，因此不能导电。
而具有窄带隙的材料，如半导体，电子能通过热激发进入导带，使得材料在一定条件下能够导电。
不仅如此，能带隙也对材料的光学性质产生影响。
在光学中，能带隙决定了材料对不同波长的光的吸收和发射行为。
带隙较大的材料能有效吸收和发射短波长的光，而带隙较小的材料则对长波长的光更敏感。
电子结构和能带隙的研究为材料科学和技术的发展提供了重要的理论基础。
固体电子结构
BaO
2 2 135 140 3091 1923 3.3
3.2..3 离子极化
未极化的负离子
极化的负离子
离子的极化率(α)： 描述离子本身变形性的物理量。 离子的极化力(f )： 描述一个离子对其他离子变形的影响能力。
1.离子的极化率(α ) 一般规律：
① 离子半径 r ： r 愈大， α 愈大。
CsCl型
晶格：
简单立方
配位比： 8:8
(红球－Cs+ ,
绿球－Cl-)
晶胞中离子的个数： Cs Cl
：1个 -：8 1
1个
8
ZnS型(立方型)
晶格：面心立方
配位比：4:4 (红球－Zn2+ , 绿球－S2-) 晶胞中离子的个数： Zn2：4个
S2-：6 1 8 1 4个 28
r/pm 97
99
96
95
2.离子极化力(f ) 一般规律：
①离子半径 r ：r 小者，极化力大。 ②离子电荷：电荷多者，极化力大。 ③离子的外层电子构型：
f ：(18+2)e-,18e- > 9－17e- >8e当正负离子混合在一起时，着重考虑
正离子的极化力，负离子的极化率，但是 18e构型的正离子(Ag+, Cd2+ 等)也要考虑其 变形性。
上述数据代入上式求得：
△ rHm,6 =-689.1kJ·mol-1 则：U =689.1kJ·mol-1
2.Born-Lande公式
U KAZ1Z2 (1 1 )
R0
n
当 R0 以pm，U 以 kJ mol 1 为单位时，
U 138940 AZ1Z2 (1 1 ) kJ mol 1
电子在固体中的传输现象
电子在固体中的传输现象当我们提到电子时，很容易联想到电子设备、互联网和现代通信技术等。
然而，我们可能很少思考电子在固体材料中的传输现象，以及这些现象对我们日常生活的影响。
本文将探讨电子在固体中的传输现象，从基础的固体电导性质到现代电子学中的重要应用。
固体材料中的电导性质是电子传输现象的基础。
在电导性质的背后是电子的导电性以及固体中电子的运动方式。
固体中的电子可以分为两类：价带电子和导带电子。
价带电子是位于原子外层的电子，导带电子则是在固体中自由移动的电子。
导带电子是固体材料中电导性质的关键因素。
当外界施加电场时，导带电子受到电场力的作用，开始在固体中移动。
这种电子的运动形成了电流。
众所周知，不同的材料具有不同的电导性质。
有些材料是导体，如金属，它们具有良好的电导能力；而其他材料则是绝缘体，如木头或橡胶，它们几乎不导电。
此外，还有一类介于导体和绝缘体之间的材料，称为半导体。
半导体是当代电子学的重要组成部分，它们被广泛应用于电子器件和集成电路中。
半导体的一个重要特征是其导电性质可以通过控制外界条件来改变。
具体来说，当半导体处于无电场状态时，导带电子和价带电子之间有一个带隙，这是电子在固体中传输的能量区域。
带隙的大小决定了半导体的电导性能。
在某些条件下，如加热或施加适当的电场，带隙可以减小或消失，产生导电现象。
这种特性使得半导体器件能够实现开关和放大功能，从而在现代电子技术中发挥了关键作用。
除了半导体，还有一类特殊的固体材料被称为超导体。
超导体具有非常低的电阻和完全的电子传输性能。
当超导体被冷却到临界温度以下时，电子对会形成库珀对，这是一对具有相反自旋的电子，它们之间通过库伯对作用相互吸引。
这种相互吸引导致了超导。
超导体的发现和研究已经带来了许多令人惊讶的应用。
例如，超导磁悬浮列车利用超导体在磁场中的特性来悬浮在轨道上，实现了极高的速度和极低的阻力。
此外，超导量子干涉器件被用于制造高灵敏度的磁场传感器，开创了磁共振成像技术的新纪元。
固体物理学中的电子结构
固体物理学中的电子结构固体物理学是物理学的一个重要分支，它主要研究固体的性质、结构和行为以及它们之间的相互作用。
其中，电子结构是固体物理学研究的一个重要方面。
电子是构成物质的最基本粒子之一，电子结构对于理解物质的基本性质，如导电性、磁性等具有重要意义。
本文将从电子结构的基本概念、方法、实验以及应用等方面进行探讨。
一、基本概念电子结构是指描述电子在原子、分子和晶格中分布和运动的情况。
在固体物理学中，电子结构主要是指晶体的电子结构。
晶体是由大量的原子经过有序排列而组成的固体，其电子结构是由原子的电子结构经过相互作用、相互影响而形成的。
晶体的电子结构对于材料的物理性质、化学性质以及应用性质具有非常重要的影响。
在固体物理学中，电子结构与固体的导电性、热导性、光学性质、磁性等有着密切的关系。
例如，导电性是晶体中电流传输的能力，其性质取决于电子的信息传递和能带结构。
光学性质中的吸收光谱、反射光谱等也都与电子结构密切相关。
因此，对于固体物理学的研究，深入理解电子结构的特征和规律具有非常重要的意义。
二、基本方法研究电子结构的方法是多种多样的，以下是其中几种常用方法：1、晶体衍射晶体衍射是一种研究晶体结构的方法，通过衍射图案可以确定晶体的晶格结构。
衍射图案是由晶格中的电子经过散射、干涉和衍射等过程而形成的。
晶体衍射的方法包括X射线衍射、中子衍射、电子衍射等。
2、能带结构计算能带结构是研究电子在固体中的能量分布，能够描述电子在给定晶体结构下的运动状态。
计算能带结构是研究电子结构的重要方法之一。
目前常用的能带结构计算方法有密度泛函理论（DFT）、紧束缚模型（TBM）、扰动理论等。
其中，DFT由于其准确性和普适性，被广泛应用于计算电子结构。
3、谱学方法谱学方法是直接针对电子结构，通过光学谱学或者物理学的某些特性来研究固体电子结构的一种方法。
谱学方法包括紫外可见吸收光谱、拉曼光谱、X射线光电子能谱（XPS）等。
三、实验研究电子结构的实验研究是通过实验手段对固体电子结构的分布和运动状态进行研究。
固体物理学6自由电子论
第六章 自由电子论和电子的输运性质6-1电子气的费米能和热容量自由电子气(自由电子费米气体)：自由的、无相互作用的 、遵从泡利原理的电子气。
一 费米能量1.模型(索末菲)(1)金属中的价电子彼此之间无相互作用；(2)金属内部势场为恒定势场(价电子各自在势能等于平均势能的势场中运动)； (3)价电子速度服从费米—狄拉克分布。
2.费米分布函数在热平衡时，能量为E 的状态被电子占据的概率是1e 1)(B F )(+=-T k E E E fE F ---费米能级(等于这个系统中电子的化学势)，它的意义是在体积不变的条件下，系统增加一个电子所需的自由能。
它是温度T 和晶体自由电子总数N的函数。
随着T 的增加，f (E )发生变化的能量范围变宽，但在任何情况下，此能量范围约在E F附近±k B T 范围内。
3.费米面0.a =T ⎪⎩⎪⎨⎧>=<<=F FF 01)(E E E E E E E f 陡变0.b ≠T ⎪⎩⎪⎨⎧>>=<<=FFF0211)(E E E E E E E fE=EF 的等能面称为费米面。
在绝对零度时，费米面以内的状态都被电子占据，球外没有电子。
T ≠0时，费米球面的半径k F 比绝对零度时费米面半径小，此时费米面以内能量离EF 约k B T 范围的能级上的电子被激发到EF 之上约k B T 范围的能级。
4.求EF 的表达式E~E+dE 间的电子状态数：E E N )d ( E~E+dE 间的电子数：E E N E f )d ()( 系统总的电子数：⎰∞=０E E N E f N )d ()(分两种情况讨论：(1)在T=0K 时，上式变成：⎰=0)d (FE E E N N ０将自由电子密度N(E)=CE 1/2代入得：()23021032d ⎰==FE FE C E CE N ０其中23222π2⎪⎭⎫⎝⎛= m V C c()23023222π232FE m V N ⎪⎭⎫ ⎝⎛=令n=N/V ，代表系统的价电子浓度()32220π32n mE F=金属中一般 n~1028m-3，电子质量m=9×10-31kg ， 自由电子气系统中每个电子的平均能量由下式计算NN E E ⎰d ＝０⎰=0023d FE E E NC053F E =由上式可以看出即使在绝对零度时电子仍有相当大的平均能量，这与经典的结果是截然不同的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
禁带 Eg
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
满带
•
••
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
导带
三、导体和绝缘体 当温度接近热力学温度零度时，半导体和绝缘 体都具有满带和隔离满带与空带的禁带。
空带
E g
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
半导体能带
禁带 满带
Eg 0.1 ~ 1.5eV
空带
Eg 3 ~ 6eV 禁带
四、半导体
本征半导体是指纯净的半导体。
杂质半导体是指掺有杂质半导体。 电子导电——半导体的载流子是电子 空穴导电——半导体的载流子是空穴（满带上
的一个电子跃迁到空带后,满带 中出现的空位） 电子共有化是指电子在不同原子的相同能 级上转移而引起的，电子不能在不同能级上转移， 因为不同能级具有不同的能量。
1、 n型半导体
在四价元素（硅、锗）中掺入少量五价元素 （磷、砷），形成n型半导体。
Si Si Si Si
Si
P
Si Si
E
Байду номын сангаас导带
•
•
•
ED
E g
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
施主 能级
满带
2、 p型半导体
在四价元素（硅、锗）中掺入少量三价元素（硼、 镓） ，形成p型半导体。
Si Si Si Si
Si
B
Si
Si
E
导带
E g
E A
• • • • • • •
• • • • • • •
受主 能级
满带
3、p-n结的形成
由于n区的电子向p区扩 散，p区的空穴向p区扩 散，在p型半导体和n型 半导体的交界面附近产 生了一个电场 , 称为内 电场。
p型
n型
E阻
p-n结
U0
导带 ( a ) 禁带
满带
••••••
I p型
E
n型 E阻
阻挡层势垒增大、变 宽，不利于空穴向n区 运动，也不利于电子 向p区运动。
I（微安）
U(伏)
4、半导体的其他特征和应用 热敏电阻 半导体的电阻随温度的升高而指数下降， 导电性能随变化十分灵敏。 热敏电阻体积小、热惯性小、寿命长
光敏电阻 在可见光照射下，半导体硒的电阻随光强增加而急 剧减小，但要求照射光的频率大于红限频率。
A O
r0
1s E r
氢原子的能级分裂
原子中 的能级
E
晶体中的能带
能带的一般规律： E
1. 原子间距越小，能带
越宽，E越大。 2p
2. 越是外层电子，能带
越宽，E越大。
2s
3. 两个能带有可能重叠。
禁带：两个相邻能带间
可能有一个不被允许的
能量间隔。
O
1s
r0
离子间距
能带重叠示意图
电子在能带中的分布： 1、每个能带可以容纳的电子数等于与该能带相应 的原子能级所能容纳的电子数的N倍（N是组成晶 体的原子个数）。
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
绝缘体能带
满带
•
•
•
•
•
•
•
•
E g•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
价带 禁带 满带
空带
•• •• •• •• •• •• •• •• ••
满带
空带
价带 满带
•• •• ••
E g
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
一个好的金属导体，它最上 面的能带或是未被电子填满， 或虽被填满但填满的能带却 与空带相重叠。
固体指具有确定形状和体积的物体。 分为：晶体、非晶体和准晶体
一、晶体结构和晶体分类 1、晶体结构 外观上：具有规则的几何形状 微观上：晶体点阵（晶格）
基本特征：规则排列，表现出长程有序性 晶体中的重复单元称为晶胞
Na Cl 立方
Cu 面心 立方
Cs Cl 体心 立方
晶胞
二、固体的能带 1、电子共有化
p区
••••••
n区
电 子 (b) 电 势 能
•
p区
••••
eU0
n区
p-n结的单向导电性
I
E
p型 n型
在p-n结的p型区接电源
正极，n区接负极
E阻
阻挡层势垒被削弱、变 窄，有利于空穴向n区 运动，电子向p区运动， 形成正向电流。
I （毫安）
U（伏） O
在p-n结的p型区接电 源负极，n区接正极。
U • r
U
• •
r
单个原子
两个原子
U
由于晶体中原子的周
•
•
•
•
•
r
期性排列而使价电子
E2
不再为单个原子所有
E1
的现象，称为电子的
晶体中周期性势场
共有化。
2、能带的形成
电子的共有化使原先每个原子中具有相同能级的 电子能级，因各原子间的相互影响而分裂成一系 列和原来能级很接近的新能级，形成能带。
E B
而杂质原子与原组成晶体的原子不一样，因而杂 质原子的能级和晶体中原子的能级不相同，在这 些能级上的电子由于能量的差异，不能过度到其 他原子的能级上去，即不参与电子的共有化。
量子力学证明，杂质原子的能级处于禁带中， 不同类型的杂质，其能级在禁带中的位置也不同。 有些杂质能级离导带较近，有些离导带较远。杂 质能级的位置不同，杂质半导体的导电结构也不 同，按其导电结构，杂质半导体可分为两类：一 类以电子导电为主，称 n 为型半导体. 另一类以 空穴导电为主，称 p 为型半导体.
2、正常情况下，总是优先填能量较低的能级。
满带：各能级都被电子填满的能带。 满带中电子不参与导电过程。
价带：由价电子能级分裂而形成的能带。 价带能量最高，可能被填满，也可不满。
空带：与各原子的激发态能级相应的能带。 正常情况下没有电子填入。
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
满带
空带 • （导带）
