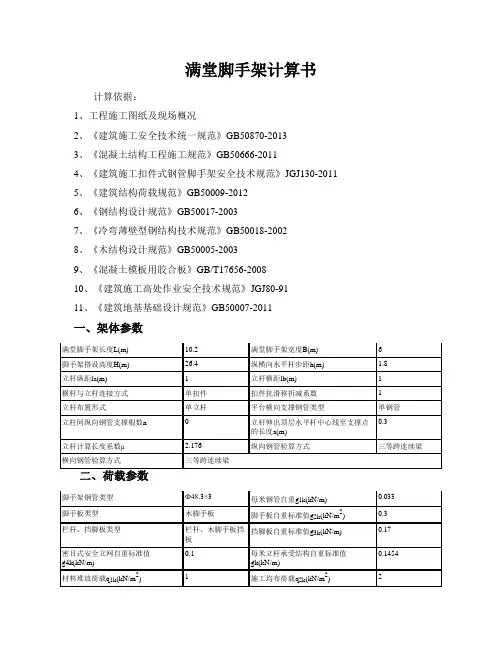

满堂脚手架计算书计算依据:1、工程施工图纸及现场概况2、《建筑施工安全技术统一规范》GB50870-20133、《混凝土结构工程施工规范》GB50666-20114、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20115、《建筑结构荷载规范》GB50009-20126、《钢结构设计规范》GB50017-20037、《冷弯薄壁型钢结构技术规范》GB50018-20028、《木结构设计规范》GB50005-20039、《混凝土模板用胶合板》GB/T17656-200810、《建筑施工高处作业安全技术规范》JGJ80-9111、《建筑地基基础设计规范》GB50007-2011一、架体参数满堂脚手架长度L(m) 10.2 满堂脚手架宽度B(m) 6脚手架搭设高度H(m) 26.4 纵横向水平杆步距h(m) 1.8立杆纵距la(m) 1 立杆横距lb(m) 1横杆与立杆连接方式单扣件扣件抗滑移折减系数 1立杆布置形式单立杆平台横向支撑钢管类型单钢管0.3立柱间纵向钢管支撑根数n 0 立杆伸出顶层水平杆中心线至支撑点的长度a(m)立杆计算长度系数μ 2.176 纵向钢管验算方式三等跨连续梁横向钢管验算方式三等跨连续梁二、荷载参数搭设示意图:平台水平支撑钢管布置图平面图侧立面图四、板底支撑(纵向)钢管验算1k1kG2k=g2k×l b/(n+1)=0.3×1/(0+1)=0.3kN/mQ1k=q1k×l b/(n+1)=1×1/(0+1)=1kN/mQ2k=q2k×l b/(n+1)=2×1/(0+1)=2kN/m1、强度验算板底支撑钢管按均布荷载作用下的三等跨连续梁计算。

满堂脚手架平台上的无集中力q1=1.2×(G1k+G2k)=1.2×(0.033+0.3)=0.4kN/mq2=1.4×(G1k+G2k)=1.4×(1+2)=4.2kN/m板底支撑钢管计算简图M max=(0.100×q1+0.117×q2)×l a2=(0.100×0.4+0.117×4.2)×12=0.531kN·mR max=(1.100×q1+1.200×q2)×l a=(1.100×0.4+1.200×4.2)×1=5.48kNσ=M max/W=0.531×106/(4.49×103)=118.263N/mm2≤[f]=205N/mm2满足要求!2、挠度验算满堂脚手架平台上无集中力q'1=G1k+G2k=0.033+0.3=0.333kN/mq'2=Q1k+Q2k=1+2=3kN/mR'max=(1.100×q'1+1.200×q'2)×l a=(1.100×0.333+1.200×3)×1=3.966kNν=(0.677×q'1+0.990×q'2)×l a4/100EI=(0.677×0.333+0.990×3)×10004/(100×2.06×105×107 800)=1.439mm≤min(1000/150,10)=6.667mm满足要求!五、横向支撑钢管验算底支撑钢管传递最大支座力。

消防连廊梁模板(扣件式,梁板立柱共用)计算书

消防连廊梁模板(扣件式,梁板立柱共用)计算书

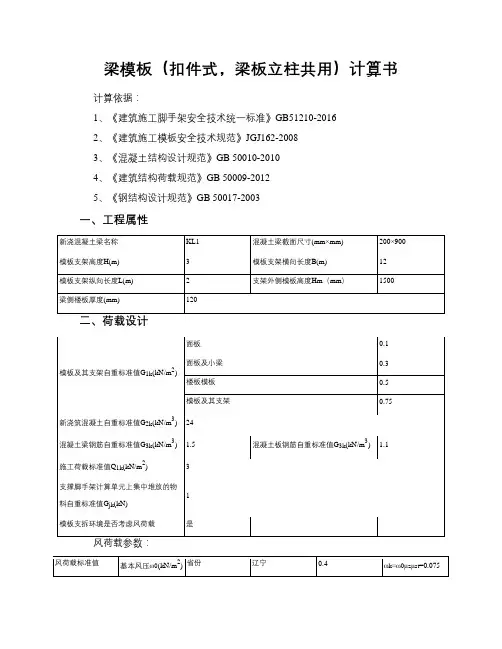

梁模板(扣件式,梁板立柱共用)计算书计算依据:1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 12 面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5 面板弹性模量E(N/mm2) 5400W=bh2/6=1000×12×12/6=24000mm3,I=bh3/12=1000×12×12×12/12=144000mm4q1=γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k,1.35(G1k+(G2k+G3k)×h)+1.4ψc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×0.9)+1.4×3,1.35×(0.1+(24+1.5)×0.9)+1.4×0.7×3]×1=34.057kN/mq2=[1×(G1k+(G2k+G3k)×h)]×b=[1×(0.1+(24+1.5)×0.9)]×1=23.05kN/m计算简图如下:1、强度验算M max=0.125q1L2=0.125×34.057×0.22=0.17kN·mσ=M max/W=0.17×106/24000=7.095N/mm2≤[f]=15N/mm2满足要求!2、挠度验算νmax=5q2L4/(384EI)=5×23.05×2004/(384×5400×144000)=0.618mm≤[ν]=L/250=200/250=0.8mm满足要求!3、支座反力计算设计值(承载能力极限状态)R1=R2=0.5q1L=0.5×34.057×0.2=3.406kN标准值(正常使用极限状态)R1'=R2'=0.5q2L=0.5×23.05×0.2=2.305kN五、小梁验算小梁类型方木小梁截面类型(mm) 40×80小梁抗弯强度设计值[f](N/mm2) 11.44 小梁抗剪强度设计值[τ](N/mm2) 1.232小梁截面抵抗矩W(cm3) 42.667 小梁弹性模量E(N/mm2) 7040梁底面板传递给左边小梁线荷载:q1左=R1/b=3.406/1=3.406kN/m梁底面板传递给右边小梁线荷载:q1右=R2/b=3.406/1=3.406kN/m小梁自重:q2=1×1.35×(0.3-0.1)×0.2/2 =0.027kN/m梁左侧模板传递给左边小梁荷载q3左=1×1.35×0.5×0.9=0.608kN/m梁右侧模板传递给右边小梁荷载q3右=1×1.35×0.5×(0.9-0.12)=0.527kN/m梁右侧楼板传递给右边小梁荷载q4右=1×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×3,1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×3]×((0.625-0.375)-0.2/2)/2×1=0.631kN/m左侧小梁荷载q左=q1左+q2+q3左=3.406+0.027+0.608=4.04kN/m右侧小梁荷载q右=q1右+q2+q3右+q4右=3.406+0.027+0.527+0.631=4.59kN/m小梁最大荷载q=Max[q左,q右]=Max[4.04,4.59]=4.59kN/m正常使用极限状态:梁底面板传递给左边小梁线荷载:q1左'=R1'/b=2.305/1=2.305kN/m梁底面板传递给右边小梁线荷载:q1右'=R2'/b=2.305/1=2.305kN/m小梁自重:q2'=1×(0.3-0.1)×0.2/2 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'=1×0.5×0.9=0.45kN/m梁右侧模板传递给右边小梁荷载q3右'=1×0.5×(0.9-0.12)=0.39kN/m梁右侧楼板传递给右边小梁荷载q4右'=[1×(0.5+(24+1.1)×0.12)]×((0.625-0.375)-0.2/2)/2×1=0.263kN/m左侧小梁荷载q左'=q1左'+q2'+q3左'=2.305+0.02+0.45=2.775kN/m右侧小梁荷载q右'=q1右'+q2'+q3右'+q4右' =2.305+0.02+0.39+0.263=2.978kN/m小梁最大荷载q'=Max[q左',q右']=Max[2.775,2.978]=2.978kN/m为简化计算,按简支梁和悬臂梁分别计算,如下图:1、抗弯验算M max=max[0.125ql12,0.5ql22]=max[0.125×4.59×0.6252,0.5×4.59×0.22]=0.224kN·mσ=M max/W=0.224×106/42667=5.253N/mm2≤[f]=11.44N/mm2满足要求!2、抗剪验算V max=max[0.5ql1,ql2]=max[0.5×4.59×0.625,4.59×0.2]=1.434kNτmax=3V max/(2bh0)=3×1.434×1000/(2×40×80)=0.672N/mm2≤[τ]=1.232N/mm2 满足要求!3、挠度验算ν1=5q'l14/(384EI)=5×2.978×6254/(384×7040×170.667×104)=0.492mm≤[ν]=l1/250=625/250=2.5mmν2=q'l24/(8EI)=2.978×2004/(8×7040×170.667×104)=0.05mm≤[ν]=2l2/250=2×200/250=1.6mm满足要求!4、支座反力计算承载能力极限状态R max=max[qL1,0.5qL1+qL2]=max[4.59×0.625,0.5×4.59×0.625+4.59×0.2]=2.869kN 同理可得:梁底支撑小梁所受最大支座反力依次为R1=2.525kN,R2=2.869kN正常使用极限状态R max'=max[q'L1,0.5q'L1+q'L2]=max[2.978×0.625,0.5×2.978×0.625+2.978×0.2]=1.861kN 同理可得:梁底支撑小梁所受最大支座反力依次为R1'=1.734kN,R2'=1.861kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.8主梁计算截面类型(mm) Φ48×2.8主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.191、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.151×106/4250=35.63N/mm2≤[f]=205N/mm2满足要求!2、抗剪验算主梁剪力图(kN)V max=2.327kNτmax=2V max/A=2×2.327×1000/398=11.694N/mm2≤[τ]=125N/mm2 满足要求!3、挠度验算主梁变形图(mm)νmax=0.023mm≤[ν]=L/250=375/250=1.5mm满足要求!4、支座反力计算承载能力极限状态支座反力依次为R1=0.27kN,R2=4.582kN,R3=0.542kN正常使用极限状态支座反力依次为R1'=0.191kN,R2'=3.067kN,R3'=0.337kN七、2号主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.8主梁计算截面类型(mm) Φ48×2.8主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19 主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6P=max[R2]×0.6=Max[4.582]×0.6=2.749kN,P'=max[R2']×0.6=Max[3.067]×0.6=1.84kN1、抗弯验算2号主梁弯矩图(kN·m)σ=M max/W=0.601×106/4250=141.496N/mm2≤[f]=205N/mm2 满足要求!2、抗剪验算2号主梁剪力图(kN)V max=1.787kNτmax=2V max/A=2×1.787×1000/398=8.979N/mm2≤[τ]=125N/mm2满足要求!3、挠度验算2号主梁变形图(mm)νmax=1.979mm≤[ν]=L/250=1250/250=5mm满足要求!4、支座反力计算极限承载能力状态支座反力依次为R1=3.711kN,R2=5.91kN,R3=5.91kN,R4=3.711kN立杆所受主梁支座反力依次为P2=5.91/0.6=9.851kN八、纵向水平钢管验算钢管截面类型(mm) Φ48×2.8钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19 钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205钢管抗剪强度设计值[τ](N/mm2) 1251313计算简图如下:1、抗弯验算纵向水平钢管弯矩图(kN·m)σ=M max/W=0.119×106/4250=27.898N/mm2≤[f]=205N/mm2 满足要求!2、抗剪验算纵向水平钢管剪力图(kN)V max=0.352kNτmax=2V max/A=2×0.352×1000/398=1.77N/mm2≤[τ]=125N/mm2满足要求!3、挠度验算纵向水平钢管变形图(mm)νmax=0.362mm≤[ν]=L/250=1250/250=5mm满足要求!4、支座反力计算支座反力依次为R1=0.732kN,R2=1.165kN,R3=1.165kN,R4=0.732kN同理可得:两侧立杆所受支座反力依次为R1=0.581kN,R3=1.165kN九、可调托座验算荷载传递至立杆方式可调托座2 可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c 1两侧立杆最大受力N=max[R1,R3]=max[0.581,1.165]=1.165kN≤1×8=8kN单扣件在扭矩达到40~65N·m且无质量缺陷的情况下,单扣件能满足要求!2、可调托座验算可调托座最大受力N=max[P2]=9.851kN≤[N]=30kN满足要求!十、立杆验算l0=h=1500mmλ=l0/i=1500/16=93.75≤[λ]=210长细比满足要求!查表得:φ=0.6412、风荷载计算M wd=γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)=1×0.6×1.4×(1×0.075×1.25×1.52/10)=0.018kN·m3、稳定性计算R1=0.581kN,P2=9.851kN,R3=1.165kN梁两侧立杆承受楼板荷载:右侧楼板传递给梁右侧立杆荷载:N边=1×max[1.2×(0.5+(24+1.1)×0.12)+1.4×3,1.35×(0.5+(24+1.1)×0.12)+0.7×1.4×3]×(0.6+0.625-0.375-0.2/2)/2×1.25=3.944kNN d=max[R1,P2,R3+N边]+1×1.35×0.15×(3-0.9)=max[0.581,9.851,1.165+3.944]+0.425=10.276kNf d=N d/(φA)+M wd/W=10275.913/(0.641×398)+0.018×106/4250=44.514N/mm2≤[f]=205N/mm2满足要求!十一、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3/12=0.25≤3满足要求!十二、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=1.25×1.583=1.979kN/m:风荷载作用在支架外侧模板上产生的水平力标准值:F wk= l'a×H m×ωmk=1.25×1.5×0.79=1.481kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok:M ok=0.5H2q wk+HF wk=0.5×32×1.979+3×1.481=13.348kN.m参考《规范》GB51210-2016 第6.2.17条:B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=122×1.25×[0.15×3/(1.25×0.6)+0.5]+2×1×12/2=210k N.m≥3γ0M ok =3×1×13.348=40.044kN.M满足要求!。

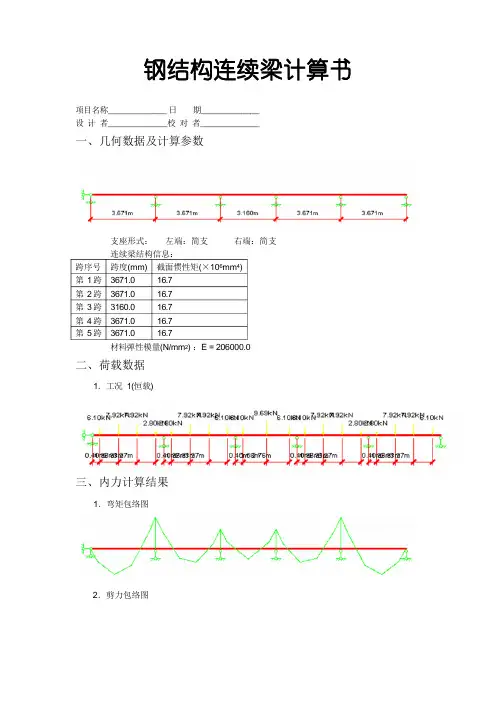

钢结构连续梁计算书

钢结构连续梁计算书

项目名称_____________ 日期_____________设计者_____________校对者_____________ 一、几何数据及计算参数支座形式:左端:简支右端:简支连续梁结构信息:材料弹性模量(N/mm2) :E = 206000.0二、荷载数据1.工况1(恒载)三、内力计算结果1.弯矩包络图2.剪力包络图跨序号跨度(mm) 截面惯性矩(×106mm4)第1 跨3671.0 16.7第2 跨3671.0 16.7第3 跨3160.0 16.7第4 跨3671.0 16.7第5 跨3671.0 16.73.截面内力正弯矩最大值(kN-m): 负弯矩最大值(kN-m): 剪力最大值(kN):挠度最大值(mm): 11.82 - 14.39- 18.88 2.62位置(m):1.358 位置(m):3.671 位置(m):3.273 位置(m):1.597正弯矩最大值(kN-m): 负弯矩最大值(kN-m): 剪力最大值(kN): 挠度最大值(mm):6.20 - 14.39 - 16.95 1.07 位置(m):2.313位置(m):0.000 位置(m):3.273 位置(m):1.848正弯矩最大值(kN-m): 负弯矩最大值(kN-m): 剪力最大值(kN):挠度最大值(mm): 4.71 -8.9214.77 0.56位置(m):1.580位置(m):0.000位置(m):0.000 位置(m):1.580第四跨 1 2 345 6 7 正弯矩(kN-m) 0.000.005.04 5.26 2.62 0.00 0.00 负弯矩(kN-m) -8.92 -0.29 0.00 0.00 0.00 -5. 13 - 14.39 正剪力(kN) 16.95 8.72 8.72 0.00 0.00 0.00 0.00 负剪力(kN) 0.00 0.00 0.00 - 1.98 - 12.67 - 12.67 - 16.45挠度(mm) 0.000.400.85 1.070.830.310.00第三跨 1 2 345 6 7 正弯矩(kN-m) 0.000.001.27 4.71 1.27 0.000.00负弯矩(kN-m) -8.92 -2. 18 0.00 0.00 0.00 -2. 18 -8.92 正剪力(kN) 14.77 6.54 6.54 0.000.000.00 0.00负剪力(kN) 0.00 0.00 0.00 -6.54 -6.54 -6.54 - 14.77 挠度(mm) 0.000.160.42 0.56 0.42 0.16 0.00第二跨 1 2 3 456 7 正弯矩(kN-m) 0.00 0.002.625.26 5.04 0.000.00负弯矩(kN-m) - 14.39 -5. 13 0.000.00 0.00-0.29 -8.92 正剪力(kN) 16.45 12.67 12.67 1.98 0.000.00 0.00负剪力(kN) 0.000.00 0.00 0.00 -8.72 -8.72 - 16.95 挠度(mm) 0.000.310.831.07 0.85 0.40 0.00第一跨 1 234 5 6 7 正弯矩(kN-m) 0.00 7.14 10.99 9.72 5.60 0.00 0.00 负弯矩(kN-m) 0.00 0.00 0.00 0.00 0.00 -3.64 - 14.39 正剪力(kN) 14.52 6.29 6.290.00 0.00 0.00 0.00 负剪力(kN) 0.00 0.00 0.00 -4.41 - 15. 10 - 15. 10 - 18.88挠度(mm) 0.001.502.452.551.870.790.00正弯矩最大值(kN-m):负弯矩最大值(kN-m):剪力最大值(kN):挠度最大值(mm):6.20- 14.3916.951.07位置(m):1.358位置(m):3.671位置(m):0.000位置(m):1.823正弯矩最大值(kN-m):负弯矩最大值(kN-m):剪力最大值(kN):挠度最大值(mm):11.82- 14.3918.882.62位置(m):2.313位置(m):0.000位置(m):0.000位置(m):2.074第五跨 1 2 3 4 5 6 7正弯矩(kN-m) 0.00 0.00 5.60 9.72 10.99 7.14 0.00 负弯矩(kN-m) - 14.39 -3.64 0.00 0.00 0.00 0.00 -0.00 正剪力(kN) 18.88 15.10 15.10 4.41 0.00 0.00 0.00 负剪力(kN) 0.00 0.00 0.00 0.00 -6.29 -6.29 - 14.52 挠度(mm) 0.00 0.79 1.87 2.55 2.45 1.50 0.00。

连廊主结构计算书

连廊主结构计算书

钢结构连廊结构力学分析计算书工 程 名:设 计 单 位:计 算 人:计 算 时 间:工 程 负 责 人:检 查:审 核:1.工程概况工程地点:北京市门头沟区主体结构设计使用年限:50年(重现期50年);基本风压:W=0.45 KN/m2;基本雪压:0.4KN/m2(重现期50年) ;地面粗糙度类别:B类。

抗震设防烈度:8度0.2g。

2.连廊结构承受荷载计算1.1混凝土自重荷载标准值的计算楼板厚度t C=200mm;陶粒找平t C=100mm;混凝土楼板重力密度:γGC=25KN/m3陶粒混凝土重力密度:γGC=18KN/m3混凝土楼板的自重面荷载为:G KC=γGC t=25×0.2+18×0.1=6.8KN/m21.2铝板、玻璃样板自重荷载标准值的计算铝板厚度t A=3mm;铝板重力密度:γGA=28KN/m3铝板的自重面荷载为:G KA=γGA t=28×0.003=0.084KN/m2考虑铝板的龙骨等,其自重面荷载取为:G KA=0.3KN/m2 玻璃栏板厚度t A=16mm;铝板重力密度:γGA=25.6KN/m3铝板的自重面荷载为:G KA=γGA t玻璃栏板的龙骨等,其自重面荷载取为:G KA=0.6KN/m21.3铝板、玻璃栏板风荷载标准值的计算z:计算点标高:10m;βgz:高度z处的阵风系数;βgz=1.7μz:风压高度变化系数; μz=1μs1:局部风压体型系数; μs1=1.2w0:基本风压值(MPa); w0=0.45KN/m2w k=βgzμzμs1w0=1.7×1×1.2×0.45=0.92KN/m2取w k=1.0KN/m23.楼面活荷载:底层两楼之间的走道,为上人屋面,考虑可能出现人流密集的情况,楼面活荷载取为: L K1=3.5KPa上层两楼之间的走道,为非上人屋面,楼面活荷载取为:L K2=0.5KPa4.设计依据《钢结构设计规范》 (GB50017-2003)《建筑结构荷载规范》 (GB50009-2001)《建筑抗震设计规范》 (GB50011-2010)《建筑地基基础设计规范》 (GB50007-2002)《建筑钢结构焊接规程》 (JGJ181-2002)《钢结构高强度螺栓连接的设计,施工及验收规程》(JGJ82-91)5.计算简图2528404849计算简图 (圆表示支座,数字为节点号)217891011141516121351819202122172564272829303536373940384123423124324333443445462648493514750节点编号图123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384单元编号图6. 几何信息各节点信息如下表:节点号 x坐标(m) y坐标(m) z坐标(m) x向约束 y向约束 z向约束 绕x约束 绕y约束 绕z约束 1 -1.100 3.210 7.875 2 -1.100 0.000 7.875 3 0.000 0.000 7.875 4 0.000 3.210 7.875 5 9.425 3.210 8.875 6 11.310 3.210 9.075 7 7.540 3.210 8.675 8 5.655 3.210 8.4759 3.770 3.210 8.27510 1.885 3.210 8.07511 13.166 3.210 9.07512 13.166 0.000 9.07513 11.310 0.000 9.07514 11.310 1.605 9.07515 11.310 -1.200 9.07516 13.166 -2.400 9.07517 11.310 -2.400 9.07518 9.425 0.000 8.87519 7.540 0.000 8.67520 5.655 0.000 8.47521 3.770 0.000 8.27522 1.885 0.000 8.07523 11.310 -2.400 5.33024 11.310 3.210 5.33025 11.310 3.210 -1.550 √ √ √ √ √ √26 11.310 0.000 5.33027 0.000 3.210 4.13028 -0.000 3.210 -0.000 √ √ √ √ √ √29 -1.100 3.210 4.13030 -1.100 0.000 4.13031 0.000 0.000 4.13032 9.425 3.210 5.13033 7.540 3.210 4.93034 5.655 3.210 4.73035 3.770 3.210 4.53036 1.885 3.210 4.33037 13.166 3.210 5.33038 13.166 0.000 5.33039 11.310 1.605 5.33040 11.310 -2.400 -1.550 √ √ √ √ √ √41 11.310 -1.200 5.33042 13.166 -2.400 5.33043 9.425 0.000 5.13044 7.540 0.000 4.93045 5.655 0.000 4.73046 3.770 0.000 4.53047 1.885 0.000 4.33048 11.310 -0.000 -1.550 √ √ √ √ √ √49 0.000 0.000 0.000 √ √ √ √ √ √50 1.885 1.605 4.33051 1.885 1.605 8.075各单元信息如下表:单元号 截面名称 长度(m) 面积(mm2)绕2轴惯性矩(x104mm4)绕3轴惯性矩(x104mm4)绕2轴计算长度系数绕3轴计算长度系数i节点释放j节点释放1 HM294X200 3.210 6960 1601 10861 1.000 1.000 R2 R3 R2 R32 HM294X200 1.100 6960 1601 10861 1.000 1.000 --- ---3 HM294X200 1.100 6960 1601 10861 1.000 1.000 --- ---4 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---5 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---6 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---7 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---8 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---9 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---10 HM294X200 3.210 6960 1601 10861 1.000 1.000 R2 R3 R2 R311 HM294X200 1.605 6960 1601 10861 1.000 2.000 --- ---12 热钢管114x4.0 2.454 1382 209 209 1.000 1.000 R2 R3 R2 R313 热钢管114x4.0 2.454 1382 209 209 1.000 1.000 R2 R3 R2 R314 热钢管114x4.0 2.210 1382 209 209 1.000 1.000 R2 R3 R2 R315 热钢管114x4.0 2.210 1382 209 209 1.000 1.000 R2 R3 R2 R316 HM294X200 2.400 6960 1601 10861 1.000 1.000 R2 R3 R2 R317 HM294X200 1.200 6960 1601 10861 1.000 2.000 --- ---18 HM294X200 1.200 6960 1601 10861 1.000 2.000 --- ---19 HM294X200 1.856 6960 1601 10861 1.000 1.000 --- ---20 HM294X200 1.856 6960 1601 10861 1.000 1.000 --- ---21 HM294X200 1.856 6960 1601 10861 1.000 1.000 --- ---22 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---23 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---24 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---25 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---26 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---27 HM294X200 1.605 6960 1601 10861 1.000 2.000 --- ---28 HM294X200 3.210 6960 1601 10861 1.000 1.000 R1 R2 R3 R2 R329 HM294X200 3.210 6960 1601 10861 1.000 1.000 R1 R2 R3 R2 R330 HM294X200 3.210 6960 1601 10861 1.000 1.000 R1 R2 R3 R2 R331 HM294X200 3.210 6960 1601 10861 1.000 1.000 R1 R2 R3 R2 R332 HM294X200 1.605 6960 1601 10861 1.000 1.000 R2 R3 ---33 HN446X199 1.896 8152 1578 27506 1.000 6.000 --- ---34 HM294X200 3.210 6960 1601 10861 1.000 1.000 --- ---35 HM440X300 3.745 15244 8104 54156 1.198 2.422 --- ---36 HM440X300 6.880 15244 8104 54156 1.172 1.409 --- ---37 HM440X300 3.745 15244 8104 54156 1.260 1.817 --- ---38 HM440X300 3.745 15244 8104 54156 1.293 1.475 --- ---39 HM440X300 4.130 15244 8104 54156 1.204 1.296 --- ---40 HM294X200 3.210 6960 1601 10861 1.000 1.000 R2 R3 R2 R341 HM294X200 1.100 6960 1601 10861 1.000 1.000 --- ---42 HM294X200 1.100 6960 1601 10861 1.000 1.000 --- ---43 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---44 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---45 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---46 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---47 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---48 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---49 HM294X200 3.210 6960 1601 10861 1.000 1.000 R2 R3 R2 R350 HM294X200 1.605 6960 1601 10861 1.000 2.000 --- ---51 热钢管114x4.0 2.454 1382 209 209 1.000 1.000 R2 R3 R2 R352 热钢管114x4.0 2.454 1382 209 209 1.000 1.000 R2 R3 R2 R353 HM440X300 6.880 15244 8104 54156 1.135 1.631 --- ---54 热钢管114x4.0 2.210 1382 209 209 1.000 1.000 R2 R3 R2 R355 热钢管114x4.0 2.210 1382 209 209 1.000 1.000 R2 R3 R2 R356 HM294X200 2.400 6960 1601 10861 1.000 1.000 R2 R3 R2 R357 HM294X200 1.200 6960 1601 10861 1.000 2.000 --- ---58 HM294X200 1.200 6960 1601 10861 1.000 2.000 --- ---59 HM294X200 1.856 6960 1601 10861 1.000 1.000 --- ---60 HM294X200 1.856 6960 1601 10861 1.000 1.000 --- ---61 HM294X200 1.856 6960 1601 10861 1.000 1.000 --- ---62 HM440X300 3.745 15244 8104 54156 1.293 1.475 --- ---63 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---64 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---65 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---66 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---67 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---68 HM440X300 3.745 15244 8104 54156 1.115 1.817 --- ---69 HM294X200 1.605 6960 1601 10861 1.000 2.000 --- ---70 HM294X200 3.210 6960 1601 10861 1.000 1.000 R1 R2 R3 R2 R371 HM294X200 3.210 6960 1601 10861 1.000 1.000 R1 R2 R3 R2 R372 HM294X200 3.210 6960 1601 10861 1.000 1.000 R1 R2 R3 R2 R373 HM294X200 3.210 6960 1601 10861 1.000 1.000 R1 R2 R3 R2 R374 HM294X200 1.605 6960 1601 10861 1.000 1.000 R2 R3 ---75 HN500X200 1.896 11080 2137 46037 1.000 6.000 --- ---76 HM294X200 3.210 6960 1601 10861 1.000 1.000 --- ---77 HM440X300 6.880 15244 8104 54156 1.086 1.409 --- ---78 HM440X300 4.130 15244 8104 54156 1.204 1.296 --- ---79 热钢管114x4.0 2.484 1382 209 209 1.000 1.000 R2 R3 R2 R380 热钢管114x4.0 2.484 1382 209 209 1.000 1.000 R2 R3 R2 R381 热钢管114x4.0 2.484 1382 209 209 1.000 1.000 R2 R3 R2 R382 热钢管114x4.0 2.484 1382 209 209 1.000 1.000 R2 R3 R2 R383 HM294X200 1.605 6960 1601 10861 1.000 1.000 R2 R3 ---84 HM294X200 1.605 6960 1601 10861 1.000 1.000 R2 R3 --- 7.荷载信息结构重要性系数: 1.1(一). (恒、活、风) 节点、单元荷载信息1.节点荷载**以下为节点荷载汇总表:单位:力(kN);弯距(kN.m)**以下为节点荷载图单位:力(kN);弯距(kN.m)2.单元荷载**以下为单元荷载汇总表:单位:力(kN);分布力(kN/m);弯距(kN.m);分布弯距(kN.m/m)第 0 工况单元荷载表单元号 工况号 类型 方向 Q1 Q2 X1 X21 0 均布荷载 Z -3.9 -3.9 0.0 0.010 0 均布荷载 Z -6.5 -6.5 0.0 0.011 0 均布荷载 Z -13.1 -13.1 0.0 0.016 0 均布荷载 Z -6.5 -6.5 0.0 0.017 0 均布荷载 Z -6.5 -6.5 0.0 0.018 0 均布荷载 Z -6.5 -6.5 0.0 0.027 0 均布荷载 Z -13.1 -13.1 0.0 0.028 0 均布荷载 Z -13.3 -13.3 0.0 0.029 0 均布荷载 Z -13.3 -13.3 0.0 0.030 0 均布荷载 Z -13.3 -13.3 0.0 0.031 0 均布荷载 Z -13.3 -13.3 0.0 0.032 0 均布荷载 Z -13.3 -13.3 0.0 0.034 0 均布荷载 Z -10.5 -10.5 0.0 0.040 0 均布荷载 Z -3.7 -3.7 0.0 0.041 0 均布荷载 Z -1.0 -1.0 0.0 0.042 0 均布荷载 Z -1.0 -1.0 0.0 0.043 0 均布荷载 Z -1.0 -1.0 0.0 0.044 0 均布荷载 Z -1.0 -1.0 0.0 0.045 0 均布荷载 Z -1.0 -1.0 0.0 0.046 0 均布荷载 Z -1.0 -1.0 0.0 0.047 0 均布荷载 Z -1.0 -1.0 0.0 0.048 0 均布荷载 Z -1.0 -1.0 0.0 0.049 0 均布荷载 Z -6.3 -6.3 0.0 0.050 0 均布荷载 Z -12.8 -12.8 0.0 0.056 0 均布荷载 Z -6.3 -6.3 0.0 0.057 0 均布荷载 Z -7.3 -7.3 0.0 0.058 0 均布荷载 Z -7.3 -7.3 0.0 0.059 0 均布荷载 Z -1.0 -1.0 0.0 0.060 0 均布荷载 Z -1.0 -1.0 0.0 0.063 0 均布荷载 Z -1.0 -1.0 0.0 0.064 0 均布荷载 Z -1.0 -1.0 0.0 0.065 0 均布荷载 Z -1.0 -1.0 0.0 0.066 0 均布荷载 Z -1.0 -1.0 0.0 0.067 0 均布荷载 Z -1.0 -1.0 0.0 0.069 0 均布荷载 Z -12.8 -12.8 0.0 0.070 0 均布荷载 Z -12.9 -12.9 0.0 0.071 0 均布荷载 Z -12.9 -12.9 0.0 0.072 0 均布荷载 Z -12.9 -12.9 0.0 0.073 0 均布荷载 Z -12.9 -12.9 0.0 0.074 0 均布荷载 Z -13.3 -13.3 0.0 0.075 0 均布荷载 Z -1.0 -1.0 0.0 0.076 0 均布荷载 Z -10.2 -10.2 0.0 0.083 0 均布荷载 Z -12.9 -12.9 0.0 0.084 0 均布荷载 Z -12.9 -12.9 0.0 0.0第 1 工况单元荷载表单元号 工况号 类型 方向 Q1 Q2 X1 X21 1 均布荷载 Z -0.3 -0.3 0.0 0.010 1 均布荷载 Z -0.5 -0.5 0.0 0.011 1 均布荷载 Z -0.9 -0.9 0.0 0.016 1 均布荷载 Z -0.5 -0.5 0.0 0.017 1 均布荷载 Z -0.5 -0.5 0.0 0.018 1 均布荷载 Z -0.5 -0.5 0.0 0.027 1 均布荷载 Z -0.9 -0.9 0.0 0.028 1 均布荷载 Z -0.9 -0.9 0.0 0.029 1 均布荷载 Z -0.9 -0.9 0.0 0.030 1 均布荷载 Z -0.9 -0.9 0.0 0.031 1 均布荷载 Z -0.9 -0.9 0.0 0.032 1 均布荷载 Z -0.9 -0.9 0.0 0.034 1 均布荷载 Z -0.7 -0.7 0.0 0.040 1 均布荷载 Z -1.9 -1.9 0.0 0.049 1 均布荷载 Z -3.2 -3.2 0.0 0.050 1 均布荷载 Z -6.5 -6.5 0.0 0.056 1 均布荷载 Z -3.2 -3.2 0.0 0.057 1 均布荷载 Z -3.2 -3.2 0.0 0.058 1 均布荷载 Z -3.2 -3.2 0.0 0.069 1 均布荷载 Z -6.5 -6.5 0.0 0.070 1 均布荷载 Z -6.6 -6.6 0.0 0.071 1 均布荷载 Z -6.6 -6.6 0.0 0.072 1 均布荷载 Z -6.6 -6.6 0.0 0.073 1 均布荷载 Z -6.6 -6.6 0.0 0.074 1 均布荷载 Z -0.9 -0.9 0.0 0.076 1 均布荷载 Z -5.2 -5.2 0.0 0.083 1 均布荷载 Z -6.6 -6.6 0.0 0.084 1 均布荷载 Z -6.6 -6.6 0.0 0.0第 2 工况单元荷载表单元号 工况号 类型 方向 Q1 Q2 X1 X22 2 均布荷载 Y 1.4 1.4 0.0 0.019 2 均布荷载 Y 1.4 1.4 0.0 0.022 2 均布荷载 Y 1.4 1.4 0.0 0.023 2 均布荷载 Y 1.4 1.4 0.0 0.024 2 均布荷载 Y 1.4 1.4 0.0 0.025 2 均布荷载 Y 1.4 1.4 0.0 0.026 2 均布荷载 Y 1.4 1.4 0.0 0.033 2 均布荷载 Y 1.4 1.4 0.0 0.035 2 均布荷载 Y 0.7 0.7 0.0 0.041 2 均布荷载 Y 1.4 1.4 0.0 0.053 2 均布荷载 Y 0.7 0.7 0.0 0.059 2 均布荷载 Y 1.4 1.4 0.0 0.062 2 均布荷载 Y 0.7 0.7 0.0 0.063 2 均布荷载 Y 1.4 1.4 0.0 0.064 2 均布荷载 Y 1.4 1.4 0.0 0.065 2 均布荷载 Y 1.4 1.4 0.0 0.066 2 均布荷载 Y 1.4 1.4 0.0 0.067 2 均布荷载 Y 1.4 1.4 0.0 0.075 2 均布荷载 Y 1.4 1.4 0.0 0.078 2 均布荷载 Y 0.7 0.7 0.0 0.0第 3 工况单元荷载表单元号 工况号 类型 方向 Q1 Q2 X1 X23 3 均布荷载 Y -1.4 -1.4 0.0 0.04 3 均布荷载 Y -1.4 -1.4 0.0 0.05 3 均布荷载 Y -1.4 -1.4 0.0 0.06 3 均布荷载 Y -1.4 -1.4 0.0 0.07 3 均布荷载 Y -1.4 -1.4 0.0 0.08 3 均布荷载 Y -1.4 -1.4 0.0 0.09 3 均布荷载 Y -1.4 -1.4 0.0 0.020 3 均布荷载 Y -1.4 -1.4 0.0 0.036 3 均布荷载 Y -0.7 -0.7 0.0 0.037 3 均布荷载 Y -0.7 -0.7 0.0 0.038 3 均布荷载 Y -0.7 -0.7 0.0 0.039 3 均布荷载 Y -0.7 -0.7 0.0 0.042 3 均布荷载 Y -1.4 -1.4 0.0 0.043 3 均布荷载 Y -1.4 -1.4 0.0 0.044 3 均布荷载 Y -1.4 -1.4 0.0 0.045 3 均布荷载 Y -1.4 -1.4 0.0 0.046 3 均布荷载 Y -1.4 -1.4 0.0 0.047 3 均布荷载 Y -1.4 -1.4 0.0 0.048 3 均布荷载 Y -1.4 -1.4 0.0 0.060 3 均布荷载 Y -1.4 -1.4 0.0 0.0 (1).工况号: 0*输入荷载库中的荷载:序号 类型 方向 Q1 Q2 X1(mm) X2(mm)1 分布荷载 Z -1.0 -1.0 0.0 0.0单元荷载分布图:单元荷载序号1分布图(实粗线表示荷载作用的单元) *输入的面荷载:序号 荷载类型 导荷方式 体形系数面荷载值 (基本风压)1 恒载 单向杆件 -- 6.802 恒载 单向杆件 -- 7.00面荷载分布图:面荷载序号1分布图(实线表示荷载分配到的单元)面荷载序号2分布图(实线表示荷载分配到的单元) (2).工况号: 1*输入的面荷载:序号 荷载类型 导荷方式 体形系数面荷载值 (基本风压)1 活载 单向杆件 -- 3.502 活载 单向杆件 -- 0.50 面荷载分布图:面荷载序号1分布图(实线表示荷载分配到的单元)面荷载序号2分布图(实线表示荷载分配到的单元)(3).工况号: 2*输入荷载库中的荷载:序号 类型 方向 Q1 Q2 X1(mm) X2(mm)1 分布荷载 Y 1.4 1.4 0.0 0.02 分布荷载 Y 0.7 0.7 0.0 0.0单元荷载分布图:单元荷载序号1分布图(实粗线表示荷载作用的单元)单元荷载序号2分布图(实粗线表示荷载作用的单元)(4).工况号: 3*输入荷载库中的荷载:序号 类型 方向 Q1 Q2 X1(mm) X2(mm)1 分布荷载 Y -1.4 -1.4 0.0 0.02 分布荷载 Y -0.7 -0.7 0.0 0.0单元荷载分布图:单元荷载序号1分布图(实粗线表示荷载作用的单元)单元荷载序号2分布图(实粗线表示荷载作用的单元)**以下为单元荷载图:单位:力(kN);分布力(kN/m);弯距(kN.m);分布弯距(kN.m/m)3.856.5013.136.56.506.513.1313.2713.2713.2713.2713.2710.483.741.001.001.001.001.001.001.001.006.3112.766.317.317.311.001001.01.001.001.01.0012.7612.8912.8912.8912.8913.271.0010.1812.8912.89第 0 工况单元荷载简图0.280.460.940.460.460.460.940.940.940.940.940.940.751.933.256.553.253.253.256.556.66.66.66.60.945.226.66.6第 1 工况单元荷载简图1.41.401.401.401.401.401.401.400.701.40.701.400.701.401.401.401.401.401.400.70第 2 工况单元荷载简图1.401.41.41.41.41.41.41.4.7.70 0.7.71.401.41.41.41.41.41.41.4第 3 工况单元荷载简图(二). 其它荷载信息(1). 地震作用规范: 《建筑抗震设计规范》(GB50011-2010) 地震烈度: 8度(0.20g)水平地震影响系数最大值: 0.16计算振型数: 6建筑结构阻尼比: 0.035特征周期值: 0.25地震影响: 多遇地震场地类别: Ⅰ1类地震分组: 第一组周期折减系数: 1.00地震力计算方法: 振型分解法振型号 周期(秒)1 1.12312 0.68663 0.58164 0.51285 0.39666 0.3701(2). 温度作用(三). 荷载组合(1) 1.35 恒载 + 1.40 x 0.70 活载工况1(2) 1.20 恒载 + 1.40 活载工况1(3) 1.00 恒载 + 1.40 活载工况1(4) 1.20 恒载 + 1.40 风载工况2(5) 1.20 恒载 + 1.40 风载工况3(6) 1.00 恒载 + 1.40 风载工况2(7) 1.00 恒载 + 1.40 风载工况3(8) 1.20 恒载 + 1.40 活载工况1 + 1.40 x 0.60 风载工况2(9) 1.20 恒载 + 1.40 活载工况1 + 1.40 x 0.60 风载工况3(10) 1.00 恒载 + 1.40 活载工况1 + 1.40 x 0.60 风载工况2(11) 1.00 恒载 + 1.40 活载工况1 + 1.40 x 0.60 风载工况3(12) 1.20 恒载 + 1.40 x 0.70 活载工况1 + 1.40 风载工况2(13) 1.20 恒载 + 1.40 x 0.70 活载工况1 + 1.40 风载工况3(14) 1.00 恒载 + 1.40 x 0.70 活载工况1 + 1.40 风载工况2(15) 1.00 恒载 + 1.40 x 0.70 活载工况1 + 1.40 风载工况3(16) 1.20 恒载 + 1.20 x 0.50 活载工况1 + 1.30 水平地震(17) 1.00 恒载 + 1.00 x 0.50 活载工况1 + 1.30 水平地震(18) 1.20 恒载 + 1.20 x 0.50 活载工况1 + 1.40 x 0.20 风载工况2 + 1.30 水平地震(19) 1.20 恒载 + 1.20 x 0.50 活载工况1 + 1.40 x 0.20 风载工况3 + 1.30 水平地震(20) 1.00 恒载 + 1.00 x 0.50 活载工况1 + 1.40 x 0.20 风载工况2 + 1.30 水平地震(21) 1.00 恒载 + 1.00 x 0.50 活载工况1 + 1.40 x 0.20 风载工况3 + 1.30 水平地震(22) 1.20 恒载(23) 1.35 恒载 + 1.40 x 0.70 活载工况1 + 1.40 x 0.60 风载工况2(24) 1.35 恒载 + 1.40 x 0.70 活载工况1 + 1.40 x 0.60 风载工况38.内力位移计算结果(一). 内力1.工况内力2.组合内力3.最不利内力最不利内力表 (单位:N、Q(kN);M(kN.m);位置(m))单元号 名称 组合号 序号 位置 轴力N 剪力Q2 剪力Q3 弯距M2 弯距M3 N最大 17 3 0.0 -0.1 7.3 -0.0 0.0 0.0Q2最大 1 1 0.0 -0.1 9.9 0.0 0.0 0.0Q3最大 16 4 0.0 -0.1 8.7 0.0 0.0 0.0 M2最大 1 1 0.0 -0.1 9.9 0.0 0.0 0.0 1 M3最大 1 1 0.0 -0.1 9.9 0.0 0.0 0.0N最小 13 1 3.2 -0.5 -8.9 0.0 0.0 0.0 Q2最小 1 1 3.2 -0.1 -9.9 0.0 0.0 0.0 Q3最小 16 3 0.0 -0.1 8.7 -0.0 0.0 0.0 M2最小 1 1 0.0 -0.1 9.9 0.0 0.0 0.0 M3最小 1 1 1.6 -0.1 0.0 0.0 0.0 -8.0 N最大 16 2 0.0 1.2 -8.7 -0.4 0.0 -0.0 Q2最大 7 1 0.0 0.0 -7.0 0.4 0.0 -0.1 Q3最大 19 4 0.0 1.0 -8.7 0.7 0.0 -0.2 M2最大 19 4 1.1 1.0 -9.4 0.7 0.8 9.8 2 M3最大 23 1 1.1 0.0 -10.7 -1.0 -0.4 12.3N最小 16 1 0.0 -1.2 -8.7 0.6 -0.0 1.1 Q2最小 23 1 1.1 0.0 -10.7 -1.0 -0.4 12.3 Q3最小 6 1 1.1 0.0 -7.6 -1.7 -0.7 8.9 M2最小 6 1 1.1 0.0 -7.6 -1.7 -0.7 8.9 M3最小 21 4 0.0 1.0 -7.3 0.7 0.0 -0.2 N最大 16 2 0.0 1.0 -8.7 -0.6 -0.0 0.0 Q2最大 7 1 0.0 0.0 -7.0 -0.4 -0.0 0.1 Q3最大 7 1 1.1 0.0 -7.6 1.7 0.7 8.1 M2最大 7 1 1.1 0.0 -7.6 1.7 0.7 8.1 3 M3最大 24 1 1.1 0.0 -10.7 1.0 0.3 11.0N最小 16 1 0.0 -1.0 -8.7 0.4 0.0 -1.1 Q2最小 23 1 1.1 0.0 -10.7 -0.3 -0.3 10.5 Q3最小 19 3 0.0 0.9 -8.7 -0.7 -0.0 -1.0 M2最小 18 3 1.1 0.9 -9.4 -0.7 -0.8 8.8 M3最小 18 3 0.0 0.9 -8.7 -0.7 -0.0 -1.2 N最大 20 2 1.9 -34.6 -55.9 -3.6 -7.0 101.6 Q2最大 20 2 0.0 -34.7 -54.7 -3.6 1.3 -3.2 Q3最大 5 1 1.9 -62.3 -72.5 5.5 6.9 157.4 M2最大 21 4 1.9 -64.5 -67.2 4.6 7.5 161.1 4 M3最大 19 1 1.9 -75.7 -80.5 4.1 6.5 192.3N最小 19 1 0.0 -75.8 -79.0 3.3 -1.9 41.1 Q2最小 24 1 1.9 -75.2 -85.2 3.3 3.9 185.5 Q3最小 20 3 0.0 -35.9 -55.6 -4.1 1.5 -0.3 M2最小 18 3 1.9 -45.8 -69.2 -4.1 -8.0 132.9 M3最小 20 2 0.0 -34.7 -54.7 -3.6 1.3 -3.2 N最大 20 2 0.0 -40.1 32.3 -2.5 -1.3 -3.2 Q2最大 24 1 0.0 -78.7 52.4 2.1 0.2 25.4 Q3最大 7 1 0.0 -55.7 37.3 3.8 -0.1 18.1 M2最大 19 4 1.9 -75.3 49.1 2.2 5.3 -56.2 5 M3最大 19 1 0.0 -75.8 51.4 2.6 1.9 41.1N最小 24 1 1.9 -78.8 50.8 -0.1 2.2 -72.5Q2最小 20 2 1.9 -40.2 31.1 -2.5 -4.6 -63.3 Q3最小 18 3 0.0 -51.2 40.7 -2.9 -1.4 3.1 M2最小 20 3 1.9 -40.8 31.9 -2.9 -5.2 -62.0 M3最小 18 2 1.9 -50.8 38.5 -2.5 -4.6 -74.1 N最大 6 1 0.0 -42.6 13.0 -0.2 -4.0 -53.8 Q2最大 19 1 0.0 -76.1 22.3 -0.4 4.6 -54.9 Q3最大 7 1 0.0 -58.2 14.1 1.9 3.5 -51.5 M2最大 19 4 0.5 -76.2 21.1 -0.7 5.3 -66.1 6 M3最大 21 1 0.0 -65.0 19.4 -0.4 4.6 -44.1N最小 24 1 1.9 -82.3 18.0 -1.2 2.0 -108.2 Q2最小 20 2 1.9 -45.5 7.5 0.6 -4.7 -78.7 Q3最小 13 1 1.9 -77.9 16.4 -1.9 3.5 -96.5 M2最小 18 3 1.9 -56.5 10.8 0.7 -5.4 -95.7 M3最小 23 1 1.9 -73.0 17.4 -0.2 -2.7 -108.3 N最大 6 1 0.0 -45.0 -10.2 1.6 -4.4 -77.4 Q2最大 21 1 0.0 -65.4 -4.9 -2.0 4.3 -79.9 Q3最大 20 3 0.0 -49.4 -14.2 2.4 -5.4 -79.8 M2最大 21 4 0.0 -66.1 -5.6 -2.3 5.0 -78.7 7 M3最大 20 2 1.9 -50.2 -16.1 2.1 0.9 -49.2N最小 24 1 1.9 -85.8 -14.8 -2.3 -0.2 -81.6 Q2最小 18 2 1.9 -61.8 -18.3 2.1 0.9 -61.1 Q3最小 13 1 1.9 -81.0 -13.0 -3.7 -0.0 -73.3 M2最小 18 3 0.0 -61.0 -16.2 2.4 -5.4 -95.7 M3最小 23 1 0.0 -76.3 -13.9 0.9 -2.7 -108.3 N最大 6 1 0.0 -47.5 -33.4 3.5 -1.3 -56.9 Q2最大 21 1 0.0 -56.5 -29.2 -3.4 -1.7 -69.5 Q3最大 20 3 0.0 -52.5 -37.9 4.0 1.1 -50.7 M2最大 20 3 1.9 -52.6 -39.1 4.0 6.8 22.3 8 M3最大 18 2 1.9 -76.3 -46.7 3.4 5.8 26.2N最小 24 1 1.9 -89.3 -47.6 -3.5 -4.7 7.1 Q2最小 23 1 1.9 -79.9 -48.3 2.0 2.7 9.5 Q3最小 13 1 1.9 -84.1 -42.3 -5.6 -7.2 5.5 M2最小 19 4 1.9 -80.3 -38.1 -4.6 -8.2 -9.1 M3最小 24 1 0.0 -89.1 -46.0 -1.2 -0.2 -81.6 N最大 6 1 1.9 -49.6 56.8 -2.5 -5.3 7.5 Q2最大 23 1 0.0 -82.9 81.3 -0.8 -1.2 161.9 Q3最大 13 1 1.9 -86.6 70.3 6.1 7.2 5.3 M2最大 19 4 1.9 -83.0 65.9 5.7 8.2 -9.2 9 M3最大 18 2 0.0 -79.3 75.3 -2.9 0.2 167.4N最小 24 1 0.0 -92.3 80.6 2.0 -1.2 158.2 Q2最小 21 1 1.9 -58.3 53.7 5.0 7.2 -13.1 Q3最小 20 3 0.0 -54.6 62.9 -3.5 0.4 140.2 M2最小 20 3 1.9 -54.5 61.7 -3.5 -6.8 22.1 M3最小 21 1 1.9 -58.3 53.7 5.0 7.2 -13.1N最大 20 1 1.9 -0.9 -1.9 -0.0 0.0 -9.1 Q2最大 1 1 0.0 -2.9 16.0 0.0 0.0 0.0 Q3最大 16 4 0.0 -3.5 14.0 0.0 0.0 0.0 M2最大 1 1 0.0 -2.9 16.0 0.0 0.0 0.0 10 M3最大 1 1 0.0 -2.9 16.0 0.0 0.0 0.0N最小 13 1 1.1 -4.6 4.8 0.0 0.0 -10.2 Q2最小 1 1 3.2 -2.9 -16.0 0.0 0.0 0.0 Q3最小 16 3 0.0 -1.4 14.0 -0.0 0.0 0.0 M2最小 1 1 0.0 -2.9 16.0 0.0 0.0 0.0 M3最小 1 1 1.6 -2.9 0.0 0.0 0.0 -12.8 N最大 17 3 0.0 1.8 17.6 2.0 -3.4 0.7 Q2最大 24 1 0.0 -3.1 33.6 -0.5 0.9 15.3 Q3最大 18 3 0.0 0.9 21.1 2.4 -4.2 0.8 M2最大 21 4 0.0 -4.6 28.4 -1.5 2.7 16.8 11 M3最大 19 4 0.0 -4.9 32.9 -1.5 2.6 18.4N最小 18 4 0.0 -5.0 30.9 -0.8 1.4 15.4 Q2最小 18 3 1.6 0.9 -6.2 2.4 -0.4 -11.1 Q3最小 21 4 0.0 -4.6 28.4 -1.5 2.7 16.8 M2最小 18 3 0.0 0.9 21.1 2.4 -4.2 0.8 M3最小 24 1 1.6 -3.1 2.5 -0.5 0.1 -13.7 N最大 20 3 0.0 3.2 0.1 0.0 0.0 0.0 Q2最大 1 1 0.0 -3.1 0.2 0.0 0.0 0.0 Q3最大 1 1 0.0 -3.1 0.2 0.0 0.0 0.0 M2最大 1 1 1.2 -3.1 0.0 0.0 0.0 -0.1 12 M3最大 1 1 0.0 -3.1 0.2 0.0 0.0 0.0N最小 19 4 0.0 -8.0 0.2 0.0 0.0 0.0 Q2最小 1 1 2.5 -3.1 -0.2 -0.0 0.0 0.0 Q3最小 1 1 2.5 -3.1 -0.2 -0.0 0.0 0.0 M2最小 1 1 0.0 -3.1 0.2 0.0 0.0 0.0 M3最小 1 1 1.2 -3.1 0.0 0.0 0.0 -0.1 N最大 19 4 0.0 6.8 0.2 0.0 0.0 0.0 Q2最大 1 1 0.0 3.5 0.2 -0.0 0.0 0.0 Q3最大 16 4 2.5 6.1 -0.2 0.0 -0.0 -0.0 M2最大 1 1 0.0 3.5 0.2 -0.0 0.0 0.0 13 M3最大 1 1 0.0 3.5 0.2 -0.0 0.0 0.0N最小 20 3 2.0 -1.4 -0.1 -0.0 -0.0 -0.0 Q2最小 1 1 2.5 3.5 -0.2 0.0 -0.0 -0.0 Q3最小 16 3 0.0 -0.2 0.2 -0.0 0.0 0.0 M2最小 1 1 1.2 3.5 0.0 -0.0 -0.0 -0.1 M3最小 1 1 1.2 3.5 0.0 -0.0 -0.0 -0.1 N最大 19 4 0.0 6.4 0.1 0.0 0.0 0.0 Q2最大 1 1 0.0 5.6 0.2 -0.0 0.0 0.0 Q3最大 16 4 2.2 6.2 -0.1 0.0 0.0 0.0 M2最大 1 1 0.0 5.6 0.2 -0.0 0.0 0.014 M3最大 1 1 0.0 5.6 0.2 -0.0 0.0 0.0N最小 20 3 0.4 2.3 0.1 -0.0 -0.0 -0.0 Q2最小 1 1 2.2 5.6 -0.2 0.0 0.0 0.0 Q3最小 16 3 0.0 3.2 0.1 -0.0 0.0 0.0 M2最小 1 1 1.1 5.6 0.0 0.0 -0.0 -0.1 M3最小 1 1 1.1 5.6 0.0 0.0 -0.0 -0.1 N最大 6 1 0.0 1.7 0.1 -0.0 0.0 0.0 Q2最大 1 1 0.0 -5.4 0.2 -0.0 0.0 0.0 Q3最大 16 4 2.2 -8.8 -0.1 0.0 0.0 0.0 M2最大 1 1 0.0 -5.4 0.2 -0.0 0.0 0.0 15 M3最大 1 1 0.0 -5.4 0.2 -0.0 0.0 0.0N最小 19 4 0.0 -9.7 0.1 0.0 0.0 0.0 Q2最小 1 1 2.2 -5.4 -0.2 0.0 0.0 0.0 Q3最小 16 3 0.0 -0.3 0.1 -0.0 0.0 0.0 M2最小 1 1 1.1 -5.4 0.0 0.0 -0.0 -0.1 M3最小 1 1 1.1 -5.4 0.0 0.0 -0.0 -0.1 N最大 17 3 0.2 -1.0 7.3 0.0 0.0 -1.6 Q2最大 1 1 0.0 -2.6 11.9 0.0 0.0 0.0 Q3最大 16 3 0.0 -1.4 10.5 0.0 0.0 0.0 M2最大 1 1 0.0 -2.6 11.9 0.0 0.0 0.0 16 M3最大 1 1 0.0 -2.6 11.9 0.0 0.0 0.0N最小 13 1 0.0 -3.6 10.7 0.0 0.0 0.0 Q2最小 1 1 2.4 -2.6 -11.9 0.0 0.0 0.0 Q3最小 16 4 0.0 -3.0 10.5 -0.0 0.0 0.0 M2最小 1 1 0.0 -2.6 11.9 0.0 0.0 0.0 M3最小 1 1 1.2 -2.6 0.0 0.0 0.0 -7.2 N最大 17 3 0.0 0.4 6.9 2.1 0.5 -2.5 Q2最大 20 3 0.0 0.3 8.3 2.2 0.6 -2.7 Q3最大 18 3 0.0 -0.1 8.2 2.4 0.6 -3.0 M2最大 18 3 1.2 -0.1 -2.2 2.4 3.3 -6.6 17 M3最大 19 4 1.2 -6.3 -19.8 -0.0 -0.4 16.5N最小 19 4 0.0 -6.3 -9.3 -0.0 -0.5 -0.9 Q2最小 19 4 1.2 -6.3 -19.8 -0.0 -0.4 16.5 Q3最小 21 4 0.0 -5.8 -9.2 -0.2 -0.5 -0.6 M2最小 21 4 1.2 -5.8 -17.9 -0.2 -0.7 15.7 M3最小 20 3 1.1 0.3 0.3 2.2 2.8 -7.4 N最大 16 4 0.4 3.3 -0.5 -1.9 1.1 -4.3 Q2最大 18 3 0.0 0.4 19.0 5.4 -6.0 13.4 Q3最大 18 3 0.0 0.4 19.0 5.4 -6.0 13.4 M2最大 21 4 0.0 2.9 -0.3 -2.9 2.9 -6.1 18 M3最大 18 3 0.0 0.4 19.0 5.4 -6.0 13.4N最小 6 1 0.2 -1.9 14.5 4.8 -4.2 8.7 Q2最小 19 4 1.2 3.3 -9.0 -2.6 -0.5 -0.9 Q3最小 21 4 0.0 2.9 -0.3 -2.9 2.9 -6.1M2最小 18 3 0.0 0.4 19.0 5.4 -6.0 13.4 M3最小 21 4 0.0 2.9 -0.3 -2.9 2.9 -6.1 N最大 20 1 0.2 -1.2 -8.9 0.8 0.1 -0.3 Q2最大 6 1 0.0 -2.3 -8.6 -0.6 -0.0 -1.2 Q3最大 12 1 1.9 -3.6 -12.0 3.1 2.4 19.9 M2最大 12 1 1.9 -3.6 -12.0 3.1 2.4 19.9 19 M3最大 24 1 1.9 -5.3 -13.4 0.1 0.3 23.3N最小 19 2 0.3 -6.2 -10.8 -0.3 -0.1 3.7 Q2最小 24 1 1.9 -5.3 -13.4 0.1 0.3 23.3 Q3最小 6 1 0.0 -2.3 -8.6 -0.6 -0.0 -1.2 M2最小 21 4 1.9 -5.5 -9.8 -0.4 -0.8 17.8 M3最小 18 1 0.0 -1.8 -10.6 0.8 0.0 -1.8 N最大 20 1 0.0 2.0 12.8 2.3 -4.2 25.7 Q2最大 1 1 0.0 -2.6 17.5 0.6 -1.2 34.0 Q3最大 18 3 0.0 1.5 15.3 2.6 -4.8 30.7 M2最大 7 1 0.0 -4.3 12.4 -3.6 3.4 23.5 20 M3最大 23 1 0.0 -1.0 17.5 1.7 -3.2 34.4N最小 19 2 0.0 -6.1 15.3 -1.7 2.5 29.0 Q2最小 6 1 1.9 1.0 11.4 2.2 0.0 2.6 Q3最小 7 1 0.0 -4.3 12.4 -3.6 3.4 23.5 M2最小 18 3 0.0 1.5 15.3 2.6 -4.8 30.7 M3最小 21 4 1.9 -5.6 11.8 -1.3 -0.0 1.2 N最大 19 4 0.0 15.3 -24.7 -1.1 -0.0 -2.4 Q2最大 6 1 0.0 -3.5 -20.0 1.7 -0.0 -1.6 Q3最大 18 3 0.0 -3.8 -24.7 2.0 0.0 -1.8 M2最大 18 3 1.9 -3.8 -25.9 2.0 3.7 45.2 21 M3最大 23 1 1.9 2.2 -29.6 1.4 2.5 51.2N最小 20 3 0.0 -4.8 -20.6 1.9 0.0 -1.4 Q2最小 1 1 1.9 6.9 -29.6 0.5 1.0 51.2 Q3最小 21 4 0.0 14.4 -20.6 -1.2 -0.0 -2.0 M2最小 21 4 1.9 14.4 -21.6 -1.2 -2.2 37.2 M3最小 24 1 0.0 11.4 -28.2 -0.3 0.0 -2.4 N最大 21 2 0.0 -28.5 56.6 -2.8 5.3 106.2 Q2最大 23 1 0.0 -63.0 87.0 -4.0 5.8 196.4 Q3最大 21 4 0.0 -29.3 57.5 4.5 -7.9 111.3 M2最大 18 3 0.0 -62.3 81.6 -5.5 9.6 200.1 22 M3最大 18 1 0.0 -63.1 82.6 1.9 -3.6 205.2N最小 18 1 1.9 -63.3 81.2 2.6 1.9 49.9 Q2最小 21 2 1.9 -28.6 55.4 -2.8 -1.3 0.1 Q3最小 12 1 0.0 -60.3 78.0 -6.3 8.9 177.2 M2最小 21 4 0.0 -29.3 57.5 4.5 -7.9 111.3 M3最小 21 2 1.9 -28.6 55.4 -2.8 -1.3 0.1 N最大 7 1 0.0 -32.8 37.4 1.8 0.6 18.9 Q2最大 23 1 0.0 -66.5 54.2 -2.4 0.5 33.0Q3最大 21 4 0.0 -34.2 33.9 2.5 2.2 3.3 M2最大 19 4 1.9 -43.2 40.3 2.4 5.4 -69.9 23 M3最大 18 1 0.0 -63.1 53.5 1.0 1.9 49.9N最小 23 1 1.9 -66.7 52.6 -0.1 -1.9 -68.2 Q2最小 21 2 1.9 -34.2 31.8 -1.5 -2.9 -61.3 Q3最小 12 1 0.0 -63.5 48.7 -3.9 0.5 30.7 M2最小 20 3 1.9 -54.3 43.5 -2.2 -5.0 -41.5 M3最小 19 2 1.9 -43.1 39.4 -1.5 -2.9 -71.5 N最大 7 1 0.0 -35.3 14.2 0.0 4.1 -50.9 Q2最大 18 1 0.0 -63.6 24.3 -1.3 3.2 -50.1 Q3最大 6 1 1.9 -50.4 14.1 1.6 -3.8 -76.4 M2最大 19 4 0.0 -47.9 13.3 -0.9 5.4 -69.9 24 M3最大 20 1 0.0 -54.3 21.3 -1.2 3.2 -40.0N最小 23 1 1.9 -70.1 19.8 0.9 -2.4 -107.2 Q2最小 21 2 1.9 -39.2 8.2 0.6 -3.0 -78.0 Q3最小 12 1 0.0 -66.6 19.4 -2.2 -3.3 -60.3 M2最小 18 3 1.3 -64.3 22.5 0.8 -5.4 -80.0 M3最小 24 1 1.9 -61.1 19.2 -0.1 2.4 -107.4 N最大 7 1 0.0 -37.7 -9.0 -1.8 4.1 -76.7 Q2最大 20 1 0.0 -45.6 -3.1 -2.0 2.9 -79.2 Q3最大 6 1 1.9 -52.8 -9.1 3.5 -0.7 -60.2 M2最大 21 4 0.0 -41.7 -13.4 -2.7 5.1 -79.1 25 M3最大 21 2 1.9 -53.1 -15.4 1.4 1.3 -50.0N最小 23 1 1.9 -73.6 -13.0 2.0 -0.7 -84.0 Q2最小 19 2 1.9 -62.9 -17.3 1.4 1.2 -62.3 Q3最小 19 4 0.0 -51.5 -15.1 -2.7 5.1 -94.9 M2最小 18 3 0.0 -66.7 -5.6 2.0 -5.3 -93.8 M3最小 24 1 0.0 -64.5 -12.1 -1.2 2.4 -107.4 N最大 7 1 0.0 -40.2 -32.2 -3.7 0.6 -58.6 Q2最大 20 1 0.0 -46.7 -27.5 -2.6 -1.9 -72.2 Q3最大 6 1 1.9 -55.3 -32.4 5.4 6.0 -0.0 M2最大 20 3 1.9 -60.4 -29.4 4.4 7.0 -16.0 26 M3最大 19 2 1.9 -67.4 -45.7 2.1 3.5 23.0N最小 23 1 1.9 -77.1 -45.9 3.2 3.1 1.4 Q2最小 24 1 1.9 -68.1 -46.5 -2.3 -4.2 3.6 Q3最小 19 4 0.0 -53.7 -43.5 -4.2 -1.9 -63.9 M2最小 19 4 1.9 -53.8 -45.0 -4.2 -8.0 20.0 M3最小 18 1 0.0 -57.1 -34.0 -2.6 -2.0 -84.4 N最大 20 3 0.0 -0.8 29.1 3.7 -5.6 19.2 Q2最大 23 1 0.0 -4.5 34.9 2.5 -3.7 17.8 Q3最大 18 3 0.0 -1.7 33.7 3.8 -5.8 21.0 M2最大 21 4 0.0 -8.7 17.2 -2.6 3.9 -1.1 27 M3最大 18 3 0.0 -1.7 33.7 3.8 -5.8 21.0N最小 13 1 0.0 -13.4 23.6 -2.0 3.0 3.2Q2最小 21 4 1.6 -8.7 -5.4 -2.6 -0.3 -10.5 Q3最小 21 4 0.0 -8.7 17.2 -2.6 3.9 -1.1 M2最小 18 3 0.0 -1.7 33.7 3.8 -5.8 21.0 M3最小 24 1 1.5 -10.7 0.4 -0.8 0.0 -13.9 N最大 16 3 0.0 0.6 27.5 -0.0 0.0 0.0 Q2最大 1 1 0.0 0.3 31.4 0.0 0.0 0.0 Q3最大 16 4 0.0 -0.1 27.5 0.0 0.0 0.0 M2最大 1 1 0.0 0.3 31.4 0.0 0.0 0.0 28 M3最大 1 1 0.0 0.3 31.4 0.0 0.0 0.0N最小 7 1 0.0 -2.1 22.2 0.0 0.0 0.0 Q2最小 1 1 3.2 0.3 -31.4 0.0 0.0 0.0 Q3最小 16 3 0.0 0.6 27.5 -0.0 0.0 0.0 M2最小 1 1 0.0 0.3 31.4 0.0 0.0 0.0 M3最小 1 1 1.6 0.3 0.0 0.0 0.0 -25.2 N最大 17 4 0.0 0.1 22.9 0.0 0.0 0.0 Q2最大 1 1 0.0 -0.1 31.4 0.0 0.0 0.0 Q3最大 16 4 0.0 0.0 27.5 0.0 0.0 0.0 M2最大 1 1 0.0 -0.1 31.4 0.0 0.0 0.0 29 M3最大 1 1 0.0 -0.1 31.4 0.0 0.0 0.0N最小 12 1 0.5 -2.0 18.7 0.0 0.0 -12.5 Q2最小 1 1 3.2 -0.1 -31.4 0.0 0.0 0.0 Q3最小 16 3 0.0 -0.2 27.5 -0.0 0.0 0.0 M2最小 1 1 0.0 -0.1 31.4 0.0 0.0 0.0 M3最小 1 1 1.6 -0.1 0.0 0.0 0.0 -25.2 N最大 16 3 0.0 0.0 27.5 -0.0 0.0 0.0 Q2最大 1 1 0.0 0.0 31.4 -0.0 0.0 0.0 Q3最大 1 1 3.2 0.0 -31.4 0.0 0.0 0.0 M2最大 1 1 0.0 0.0 31.4 -0.0 0.0 0.0 30 M3最大 1 1 0.0 0.0 31.4 -0.0 0.0 0.0N最小 7 1 1.3 -1.9 3.7 -0.0 -0.0 -17.3 Q2最小 1 1 3.2 0.0 -31.4 0.0 0.0 0.0 Q3最小 1 1 0.0 0.0 31.4 -0.0 0.0 0.0 M2最小 1 1 1.6 0.0 0.0 0.0 -0.0 -25.2 M3最小 1 1 1.6 0.0 0.0 0.0 -0.0 -25.2 N最大 16 4 1.1 0.0 9.2 0.0 0.0 -19.6 Q2最大 1 1 0.0 0.0 31.4 0.0 0.0 0.0 Q3最大 16 4 0.0 0.0 27.5 0.0 0.0 0.0 M2最大 1 1 0.0 0.0 31.4 0.0 0.0 0.0 31 M3最大 1 1 0.0 0.0 31.4 0.0 0.0 0.0N最小 14 1 0.5 -1.8 15.8 0.0 0.0 -10.5 Q2最小 1 1 3.2 0.0 -31.4 0.0 0.0 0.0 Q3最小 16 3 0.0 0.0 27.5 -0.0 0.0 0.0 M2最小 1 1 0.0 0.0 31.4 0.0 0.0 0.0 M3最小 1 1 1.6 0.0 0.0 0.0 0.0 -25.2N最大 20 3 0.0 7.6 23.2 0.4 0.0 0.0 Q2最大 23 1 0.0 2.7 31.5 0.5 0.0 0.0 Q3最大 23 1 0.0 2.7 31.5 0.5 0.0 0.0 M2最大 23 1 1.6 2.7 0.1 0.5 0.8 -25.4 32 M3最大 1 1 0.0 -1.3 31.5 0.5 0.0 0.0N最小 13 1 0.0 -11.8 28.2 0.5 0.0 0.0 Q2最小 21 2 1.6 3.1 -0.1 0.3 0.5 -18.2 Q3最小 17 2 0.0 5.2 22.8 0.3 0.0 0.0 M2最小 1 1 0.0 -1.3 31.5 0.5 0.0 0.0 M3最小 23 1 1.6 2.7 0.1 0.5 0.8 -25.4 N最大 7 1 1.9 -42.3 55.6 3.8 6.3 3.6 Q2最大 24 1 0.0 -71.1 79.5 2.8 -1.1 152.5 Q3最大 19 4 0.0 -55.5 73.6 5.1 -2.1 157.9 M2最大 19 4 1.9 -55.3 72.1 5.1 8.0 19.9 33 M3最大 19 2 0.0 -71.4 74.2 -1.8 0.4 162.2N最小 23 1 0.0 -80.1 78.8 0.1 -1.1 149.0 Q2最小 20 1 1.9 -47.5 51.9 2.8 4.5 -19.2 Q3最小 6 1 1.9 -57.3 54.5 -4.6 -6.0 -0.2 M2最小 20 3 1.9 -63.4 52.6 -4.1 -7.0 -16.2 M3最小 20 1 1.9 -47.5 51.9 2.8 4.5 -19.2 N最大 17 2 3.2 -1.3 -24.2 -1.1 -1.7 15.7 Q2最大 13 1 0.0 -6.0 33.4 -1.2 1.9 25.7 Q3最大 18 3 0.0 -2.5 12.9 2.6 -4.3 -7.0 M2最大 18 3 3.2 -2.5 -31.0 2.6 4.2 22.1 34 M3最大 13 1 0.0 -6.0 33.4 -1.2 1.9 25.7N最小 13 1 0.0 -6.0 33.4 -1.2 1.9 25.7 Q2最小 12 1 3.2 -5.7 -33.1 2.3 3.7 25.2 Q3最小 21 4 3.2 -4.4 -8.9 -1.7 -2.7 -8.6 M2最小 18 3 0.0 -2.5 12.9 2.6 -4.3 -7.0 M3最小 13 1 2.4 -6.0 -0.2 -1.2 -1.0 -14.2 N最大 20 3 0.0 -10.2 -2.2 -2.2 7.5 -10.4 Q2最大 20 1 0.0 -23.7 -1.9 4.8 -10.3 -10.3 Q3最大 19 4 0.0 -31.6 -7.3 7.0 -16.5 -18.1 M2最大 19 4 3.7 -36.8 -7.3 7.0 9.8 9.8 35 M3最大 19 2 3.7 -23.4 -7.6 -0.0 1.3 10.7N最小 19 4 3.7 -36.8 -7.3 7.0 9.8 9.8 Q2最小 19 2 0.0 -18.1 -7.6 -0.0 1.4 -18.1 Q3最小 6 1 3.7 -15.2 -3.4 -4.2 -3.0 1.8 M2最小 19 4 0.0 -31.6 -7.3 7.0 -16.5 -18.1 M3最小 24 1 0.0 -30.7 -6.4 5.2 -11.6 -18.6 N最大 7 1 0.0 -178.3 9.7 6.5 -27.3 34.8 Q2最大 19 1 0.0 -289.1 20.1 8.6 -28.0 60.6 Q3最大 7 1 6.9 -186.3 9.7 13.3 40.7 -32.0 M2最大 21 4 6.9 -204.0 17.0 11.5 41.4 -66.1。

钢结构连廊施工组织设计

钢结构连廊施工组织设计

施工组织设计目录一工程概况 (4)1、工程基本概况 (4)2、结构设计依据 (4)3、主要材料及质量要求 (4)二施工方案、施工进度表 (5)1、桩柱施工 (5)2、支座垫石及支承位置处理 (6)3、结构安装 (6)4、测量控制 (8)5、高强螺栓连接的施工 (8)6、现场焊接 (9)7、压型钢板的安装及栓钉焊接施工 (10)三确保工程质量的技术组织措施 (11)1、质量目标、质量保证原则 (11)2 、质保体系 (12)3、质量保证措施 (13)4、钢结构施工质量控制措施 (17)四确保安全生产的技术组织措施 (20)1、安全管理目标 (20)2、安全保证体系 (21)3、施工中严格执行以下有关安全规程的要求 (21)4、安全保证措施 (22)五确保文明施工及环境保护的组织措施 (25)1、文明施工管理体系 (25)2、文明施工保证措施 (26)六确保工期的技术组织措施 (28)1、施工进度计划 (28)2、进度计划保证措施 (29)七项目经理部组成人员 (32)1、组织机构 (32)八施工机械配备和材料投入计划 (32)1、施工机械计划安排 (32)2、机械调度计划的保证措施 (33)3、施工机械的维护和保养 (34)九施工总平面布置图 (34)1、总平面图布置 (34)2、材料堆放 (35)3、污水、垃圾处理 (35)十新技术、新产品、新工艺、新材料应用 (35)1、施工新技术、新产品、新工艺、新材料的应用保证措施 (35)2、新技术应用 (36)3、新工艺应用 (36)一工程概况1、工程基本概况1.1 工程名称:西安交大第二附属医院连廊工程1.2 该工程共三座连廊,三座连廊宽度为3.3米,净宽2.64米,总共长60.828米。

是连接医院西一楼——西二楼、门诊大楼——西一楼、门诊大楼——东示教楼的重要人行通道,为新建廊道。

西一楼——西二楼连廊为14.2+17+9.23连续钢箱梁桥,门诊大楼——西一楼连廊为10.16米简支钢箱梁桥,门诊大楼——东示教堂为10.24米简支钢箱梁桥。

连廊模板专项方案及柱模计算书

连廊模板专项方案及柱模计算书

编制说明2#~3#连廊、3#连廊、3#~4#连廊层高7.8米,柱网尺寸:7.5m×7.5m。

柱截面尺寸:800mm×800mm、700mm×700mm、600mm×600mm。

梁主要截面尺寸:300mm×1100mm、300mm×1000mm、300mm×750mm、300mm×700mm、250mm×700mm、250mm×600mm 、250mm×500mm。

板厚: 120mm,局部150mm。

三、柱模支设3.1柱模加固参数表3.2、搭设要求3.2.1模板及配件使用前一定严格检查,不合格的不得使用,3.2.2按设计进行拼装, 按柱子截面尺寸预拼成一面一片,多层板与方木形成一个子口.3.2.3柱子钢筋绑完后,水电预埋件及管线已安装好,安好保护层,并办完隐检手续方可支模.3.2.4模板安装前涂刷隔离剂.并把水平标高引测到预留的插筋。

3.2.5将柱模内清理,冲洗干净,封闭清理口.3.2.6安装柱箍: 柱箍用钢管加拉杆的方法加固,拉杆第一道距地150mm,以上按柱模加固附图进行加固,加固拉杆用的“三”型卡及螺母全部用双的。

所有的连接应有效的紧固.3.2.7模板拼缝保证接头部位严密,接头,接缝处加设海绵条.3.2.8柱柱接头,梁柱接头采用定型多层板模板支设,用木方与梁板模连接为一体,保证接头部位严密,接头柱模部位要向下伸入柱体500mm,并在柱头处加设海绵条,防止跑浆 .以保证下部严密和顺平。

梁柱接头部位模板在梁筋绑扎完成后安装,安装完成要进行检查验收,检查接头部位的截面尺寸、严密情况、加固情况,检查合格后,才能进行下部模板的支设。

3.2.9将柱模内清理干净,封闭清理口.3.3柱模板加固图图一:剖面图图二:柱子立面图3.4、柱模计算书附后按层高10米,800*800柱计算:3.4.1、800*800mm、柱模板计算书四.梁板支设梁板支设体系说明:板的立杆纵横间距为1米,横杆步距为1.8米,剪刀撑水平方向每隔两步设一道、纵向每隔两跨设一道,扫地杆距地不大于200mm。

钢结构计算书最终版

钢结构计算书最终版

梯形钢屋架设计一.设计资料单跨双坡封闭式厂房,屋面离地面高度约为20米,屋架铰支于钢筋混凝土柱柱顶。

屋面材料采用1.5m×6m钢筋混凝土大型屋面板,屋面板上设150mm加厚加气混凝土保温层,再设20mm厚水泥砂浆找平层,防水屋面为二毡三油上铺小石子。

结构重要性系数γ0=1.0,地区基本风压Ɯ=0.45KN/m2,冬季室外计算温度高于-20℃。

屋面坡度i=1/10,屋架间距6m,厂房长度132m,屋架跨度24m,基本雪压0.40KN/m2。

钢筋混凝土柱子的上柱截面为400m×400m,混凝土强度等级为C25。

厂房内有中级工作制桥式吊车,起重量Q≤300KN。

屋面均布活荷载标准值(不与雪荷载同时考虑,按水平投影面积计算)为0.5 KN/m2,施工检修集中荷载标准值取1.0KN。

不考虑地震设防。

二.屋架形式、尺寸、材料选择及支撑布置。

结构选用无檩屋盖方案,平坡梯形屋架。

参照《梯形钢屋架图集》(05G511),端部高度取H0=1990mm,中部高度H=3190mm(约为L/6.5)。

屋架杆件几何长度见图1(跨中起拱L/500)。

上下弦支撑和系杆布置见图2。

因连接件区别,屋架分别给出W1、W2两种编号。

钢材采用Q235C,焊条采用E43,手工焊。

三.荷载和内力计算1、荷载计算二毡三油上铺小石子0.35KN/m2找平层20mm 0.4KN/㎡加气混凝土保温层150mm 1.13 KN/㎡混凝土大型屋面板(包括灌缝) 1.5 KN/㎡屋架和支撑自重0.12+0.011L=0.12+0.011×24=0.38KN/㎡永久荷载总和 3.76KN/㎡屋面活荷载(雪荷载为0.45KN/m2)0.5KN/m2可变荷载0.5KN/㎡注:1、根据《建筑结构荷载规范》第4.3.1条,检修荷载折算0.2KN/㎡的活荷载进行计算,不大于屋面活荷载,不予考虑。

2、根据《建筑结构荷载规范》(GB50009-2001)第6.2.1条,屋面坡度<20o,不考虑雪荷载不均匀分布,雪荷载为0.4KN/㎡,小于屋面活荷载。

连廊计算书

连廊计算书

满堂脚手架计算书计算依据:1、工程施工图纸及现场概况2、《建筑施工安全技术统一规范》GB50870-20133、《混凝土结构工程施工规范》GB50666-20114、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20115、《建筑结构荷载规范》GB50009-20126、《钢结构设计规范》GB50017-20037、《冷弯薄壁型钢结构技术规范》GB50018-20028、《木结构设计规范》GB50005-20039、《混凝土模板用胶合板》GB/T17656-200810、《建筑施工高处作业安全技术规范》JGJ80-9111、《建筑地基基础设计规范》GB50007-2011一、架体参数二、荷载参数三、设计简图搭设示意图:平台水平支撑钢管布置图平面图侧立面图四、板底支撑(纵向)钢管验算钢管类型Ф48.3×3钢管截面抵抗矩W(cm3) 4.49钢管截面惯性矩I(cm4)10.78钢管弹性模量E(N/mm2) 2.06×105钢管抗压强度设计值[f](N/mm2)205纵向钢管验算方式三等跨连续梁G1k=g1k=0.033kN/mG2k=g2k×l b/(n+1)=0.3×1/(0+1)=0.3kN/mQ1k=q1k×l b/(n+1)=1×1/(0+1)=1kN/mQ2k=q2k×l b/(n+1)=2×1/(0+1)=2kN/m1、强度验算板底支撑钢管按均布荷载作用下的三等跨连续梁计算。

满堂脚手架平台上的无集中力q1=1.2×(G1k+G2k)=1.2×(0.033+0.3)=0.4kN/mq2=1.4×(G1k+G2k)=1.4×(1+2)=4.2kN/m板底支撑钢管计算简图M max=(0.100×q1+0.117×q2)×l a2=(0.100×0.4+0.117×4.2)×12=0.531kN·m R max=(1.100×q1+1.200×q2)×l a=(1.100×0.4+1.200×4.2)×1=5.48kNσ=M max/W=0.531×106/(4.49×103)=118.263N/mm2≤[f]=205N/mm2满足要求!2、挠度验算满堂脚手架平台上无集中力q'1=G1k+G2k=0.033+0.3=0.333kN/mq'2=Q1k+Q2k=1+2=3kN/mR'max=(1.100×q'1+1.200×q'2)×l a=(1.100×0.333+1.200×3)×1=3.966kNν=(0.677×q'1+0.990×q'2)×l a4/100EI=(0.677×0.333+0.990×3)×10004/(100×2.06×105×107800)=1.439mm≤min(1000/150,10)=6.667mm满足要求!五、横向支撑钢管验算平台横向支撑钢管类型单钢管钢管类型Ф48.3×3钢管截面抵抗矩W(cm3) 4.49钢管截面惯性矩I(cm4)10.78钢管弹性模量E(N/mm2) 2.06×105钢管抗压强度设计值[f](N/mm2)205立柱间纵向钢管支撑根数n0横向钢管验算方式三等跨连续梁横向支撑钢管按照均布荷载和集中荷载下三等跨连续梁计算,集中荷载P取板底支撑钢管传递最大支座力。

钢结构通廊的结构体系分析与荷载计算

钢结构通廊的结构体系分析与荷载计算
1 ) =1 / 2 X y × g × f 。其中 , g 为跨 间结构 桁架 自重标准 值, k N / m; z 为弦 间节点 间距 。
c . G=b X g 。其 中, 为走廊楼板及保温材料重量设计值 , 毋= c X( g ? +g ) , g “=0 . 5 k N / m , g “为横 梁 自重 , 横 梁规格:
第4 O卷 第 4期 2 0 1 4 年 2 月
山 西 建 筑
S HAN XI ARCHI T E C T URE
Vo 1 . 40 No. 4
F e b . 2 0 1 4
・4 9・
文章编号 : 1 0 0 9 - 6 8 2 5 ( 2 0 1 4 ) 0 4 — 0 0 4 9 — 0 3
3 ) F 6 =2 F c +1 / 2 F 皮+G 。
其中, 为楼面横梁传至节点荷载设计值 , 计算简 图见 图 2 。
c ) 上、 下 弦 平 面 图
图 1 通廊计算简图
2 . 2 结 构体 系受力分析
通廊结构受力分析一般为平面体 系分析 , 竖 向力 主要 由竖 向
两平行主纵 向桁架 ( 以下简 称主纵 桁架 ) 承担 , 水 平力 ( 主要 为风 荷载 ) 由平行 弦桁架和横 向支撑 承担 , 最后传递到端 门架处 。
g =0 . 0 6 2 L+ 0 . 5 8 8×B一1 . 4 1=1 . 6 1 k N / m( 此式 由二 元线 H W2 0 0 X 2 0 0 X 8 X1 2 , 取g :0 . 5 k N / m。
收稿 E t 期: 2 0 1 3 - 1 1 - 2 7 作者简介 : 王 锐( 1 9 8 0 -) , 男, 助理工程师

钢结构 工程量计算书

钢结构 工程量计算书

钢结构工程量计算书钢结构工程量计算书1.引言钢结构工程量计算是指对钢结构工程进行详细测算和计算,确定各种构件的数量、材料用量及成本预估。

本文档旨在为工程量计算提供详细而全面的参考,以确保工程的准确性和有效性。

2.项目概况在该章节中,将对钢结构工程的背景、目的和范围进行详细的说明。

包括工程的地点、功能需求、施工时间等。

3.工程结构设计描述钢结构工程的设计方案,包括结构形式、布局、荷载标准和设计规范。

逐一各个构件的设计要求和参数。

4.钢结构构件清单在该章节中,列出钢结构工程中所涉及的构件清单,包括梁、柱、框架、连接件等。

对于每一个构件,描述其规格、数量、材料要求、加工方法等。

5.钢材计算对于每一个构件所用的钢材进行详细的计算和估算,包括钢材的种类、规格、长度、分量以及材料费用。

同时,对于工程中可能存在的浪费和余料进行合理的考虑。

6.工程材料估算在该章节中,对除钢材外的其他材料进行估算,包括焊接材料、防腐材料、涂料等。

详细列出每种材料的种类、规格、数量以及费用。

7.工程人工计算针对钢结构工程中所需的人工工作量进行计算,包括焊接、切割、安装等。

详细描述每一个步骤的工作量、时间和费用。

8.工程设备计算针对钢结构工程所需的设备进行计算,包括吊装设备、焊接设备、切割设备等。

描述每一个设备的规格、使用时间和费用。

9.工程成本估算综合以上所有的计算结果,对整个钢结构工程的成本进行估算。

包括材料费用、人工费用、设备费用、其他费用以及总费用。

10.附件本文档所涉及的附件包括工程图纸、技术规范、设计报告等。

这些附件对于工程量计算的准确性和可靠性具有重要作用。

11.法律名词及注释在该章节中,对本文档中所涉及的法律名词和术语进行解释和注释,以确保读者对文档内容的理解和合用。

钢连廊结构设计计算书

钢连廊结构设计计算书

3钢连廊结构设计计算书目录钢连廊结构设计计算书 (1)1项目概况 (2)2设计依据 (2)3钢连廊设计 (3)3.1结构平面布置 (3)3.2荷载取值 (5)3.3钢梁承载力验算 (5)3.4挠度验算 (7)3.5橡胶隔震支座设计 (8)3.6连廊舒适度验算 (8)1项目概况项目地点:成都市金牛区北一环与人民北路交叉口主体结构设计使用年限:50年(重现期50年);基本风压:W=0.3 KN/m2 ;基本地面粗糙度类别:C类;抗震设防烈度:7度0.10g场地类别:Ⅱ类设计地震分组:第三组2设计依据本项目设计主要依据下列国家及地方规范、规程进行:《建筑结构可靠度设计统一标准》(GB 50068-2001)《建筑结构抗震设防分类标准》(GB 50223-2008)《建筑结构荷载规范》(GB 50009-2012)《混凝土结构设计规范》(2015年版)(GB 50010-2010)《建筑抗震设计规范》(2016年版)(GB 50011-2010)《高层建筑混凝土结构技术规程》(JGJ3-2010,J186-2010)《钢结构设计规范》(GB50017-2003)3钢连廊设计钢连廊采用MIDAS GEN 2017 进行结构整体分析设计,结构平面布置,分析及设计过程如下。

3.1 结构平面布置钢连廊长度14.7m,宽3.3m。

由两根主梁GL1、GL2及三根斜撑构成,楼板采用压型钢板-混凝土组合楼板。

钢梁支座设置为一端铰支连接,另一端橡胶隔震支座连接。

3.2 荷载取值(1)附加恒载(2)活载商业连廊考虑可能出现人流密集的情况,楼面活载取值3.5 KN/m2;扶梯上的活荷载折算成扶梯点荷载20KN(两点)。

3.3 钢梁承载力验算由MIDAS GEN 2017建立的模型如下图:承载力验算结果:应力比最大为0.81(GL1),满足规范要求。

组合应力比分布图如下:抗剪应力比比分布如下:3.4 挠度验算标准荷载组合之下的竖向最大变形值48mm,两根钢梁最大挠度为L/306,利用部分起拱值可满足要求规范要求(L/400)。

3.2风雨连廊YJKS结构计算书

3.2风雨连廊YJKS结构计算书

风雨连廊YJKS结构计算书盈建科软件目录第1章设计依据............................................................................................................. 错误!未定义书签。

第2章设计参数 (2)2.1 结构总体信息 (2)2.2 计算控制信息 (2)2.3 风荷载信息 (3)2.4 地震信息 (3)2.5 设计信息 (3)2.6 活荷载信息 (4)2.7 构件设计信息 (4)2.8 材料信息 (4)2.9 钢筋强度 (5)2.10 荷载组合 (5)第3章结构基本信息 (5)3.1 楼层属性 (5)3.2 构件统计 (5)第4章周期、振型 (7)4.1 振型基本计算结果 (7)4.2 振型阻尼比 (7)4.3 X、Y向地震单振型楼层反应力 (7)4.3.1 仅考虑X 向地震作用时的地震力 (7)4.3.2 仅考虑Y 向地震作用时的地震力 (7)4.4 X、Y向地震单振型楼层剪力 (7)4.5 X、Y向地震CQC组合后结果 (7)第5章楼层风荷载、地震作用统计结果 (11)5.1 风荷载信息 (11)5.2 风荷载下框架剪力统计 (16)5.3 风荷载下框架倾覆弯矩统计(抗规方式) (17)5.4 风荷载外力、层剪力、倾覆弯矩统计 (18)5.5 规定水平力 (19)5.6 规定水平力下倾覆弯矩统计(抗规方式) (20)5.7 规定水平力下倾覆弯矩统计(轴力方式) (26)5.8 地震作用下框架剪力统计 (31)5.9 地震外力、层剪力、倾覆弯矩统计 ............................................................................................37第6章工况、组合. (40)6.1 工况设定 (40)6.2 荷载组合表 (41)第7章整体指标统计 (41)7.1 层刚度统计(各层刚心、偏心率、相邻层侧移刚度比等计算信息) (41)7.2 结构整体稳定验算 (48)7.3 结构整体抗倾覆验算 (48)7.4 位移角和位移比 (49)第8章结构分析及设计结果简图 (56)8.1 结构平面简图 (57)8.2 平面荷载简图 (59)8.3 配筋简图 (61)第2章设计参数2.1 结构总体信息结构体系框架结构结构材料信息钢筋混凝土结构所在地区全国地下室层数0嵌固端所在层号(层顶嵌固)0与基础相连构件最大底标高(m)-1.000裙房层数0转换层所在层号0加强层所在层号0恒活荷载计算信息施工模拟三风荷载计算信息一般计算方式地震作用计算信息不计算地震作用是否计算吊车荷载否是否计算人防荷载否是否考虑预应力等效荷载工况否是否生成传给基础的刚度否是否生成绘等值线用数据否是否计算温度荷载否竖向荷载砼墙轴向刚度考虑徐变收缩影响否上部结构计算考虑基础结构否施工模拟加载层步长12.2 计算控制信息水平力与整体坐标夹角(°)0.00梁刚度放大系数按2010《混凝土规范》取值是梁刚度放大系数上限 2.00边梁刚度放大系数上限 1.50连梁刚度折减系数(地震)0.50连梁刚度折减系数(风)0.70连梁按墙元计算控制跨高比 4.00普通梁连梁砼等级默认同墙是墙元细分最大控制长度(m) 1.00板元细分最大控制长度(m) 1.00短墙肢自动加密是弹性楼板荷载计算方式平面导荷膜单元类型经典膜元(QA4)考虑梁端刚域否考虑柱端刚域否墙梁跨中节点作为刚性楼板从节点是结构计算时考虑楼梯刚度否梁与弹性板变形协调是弹性板与梁协调时考虑梁向下相对偏移否刚性楼板假定不采用强制刚性楼板假定地下室楼板强制采用刚性楼板假定否是否自动划分多塔是自动划分多塔时不考虑地下室否可确定最多塔数的参考层号2计算现浇空心板否增加计算连梁刚度不折减模型下的地震位移否梁墙自重扣除与柱重叠部分否楼板自重扣除与梁墙重叠部分否是否输出节点位移否地震内力按全楼弹性板6计算否求解器设定内存2000是否考虑 P-Delt 效应否进行屈曲分析否自动计算现浇板自重是2.3 风荷载信息使用直接指定的风洞试验结果否执行规范GB50009-2012地面粗糙程度B修正后的基本风压(kN/m2)0.50风荷载计算用阻尼比(%) 5.0结构X向基本周期(s)0.53结构Y向基本周期(s)0.47承载力设计时风荷载效应放大系数 1.0用于舒适度验算的风压(kN/m2)0.50用于舒适度验算的结构阻尼比(%) 2.0考虑顺风向风振是多方向风角度考虑横向风振否考虑扭转风振否自动计算结构宽深是风荷载体型系数分段数1第一段最高层号2X迎风0.80X背风-0.50X侧风0.00X挡风 1.00Y迎风0.80Y背风-0.50Y侧风0.00Y挡风 1.002.4 地震信息砼框架抗震等级三级剪力墙抗震等级三级钢框架抗震等级三级抗震构造措施的抗震等级不改变框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级是地下一层以下抗震构造措施抗震等级逐层降级及抗震措施4级是是否考虑性能设计否2.5 设计信息是否按抗震规范5.2.5调整楼层地震力是是否扭转效应明显否是否自动计算动位移比例系数否第一平动周期方向动位移比例(0~1)0.50第二平动周期方向动位移比例(0~1)0.50与柱相连的框架梁端M、V不调整否是否用户指定0.2V0调整系数否0.2V0调整规则Min(0.20*Vo, 1.50*Vfmax) 0.2V0调整时楼层剪力最小倍数0.200.2V0调整时各层框架剪力最大值的倍数 1.500.2V0调整分段数00.2V0调整上限 2.00考虑双向地震时内力调整方式先考虑双向地震再调整剪力墙端柱的面外剪力统计到框架部分0实配钢筋超配系数 1.15框支柱调整上限 5.00按层刚度比判断薄弱层方法高规和抗规从严底部嵌固楼层刚度比执行《高规》3.5.2-2否自动对层间受剪承载力突变形成的薄弱层放大调整否自动根据层间受剪承载力比值调整配筋至非薄弱否是否转换层指定为薄弱层是指定薄弱层层号0薄弱层地震内力放大系数 1.25梁端负弯矩调幅系数0.85框架梁调幅后不小于简支梁跨中弯矩的倍数0.50非框架梁调幅后不小于简支梁跨中弯矩的倍数0.33梁扭矩折减系数0.40支撑临界角(度) (与竖轴夹角小于此值的支撑将按柱考虑)20按竖向构件内力统计层地震剪力否位移角小于此值时,位移比设置为10.00020剪力墙承担全部地震剪力否2.6 活荷载信息柱、墙活荷载是否折减否楼面梁活荷载折减不折减考虑活荷不利布置的最高层号0梁活荷载内力放大系数 1.00 2.7 构件设计信息柱配筋计算原则双偏压连梁按对称配筋设计否抗震设计的框架梁端配筋考虑受压钢筋是矩形混凝土梁按T形梁配筋否按简化方法计算柱剪跨比(Hn/2h0)是墙柱配筋设计考虑端柱否墙柱配筋设计考虑翼缘墙否与剪力墙面外相连的梁按框架梁设计是验算一级抗震墙施工缝是梁压弯设计控制轴压比0.40梁端配筋内力取值位置(0-节点,1-支座边)0.00钢构件截面净毛面积比0.85X向钢柱计算长度是否按有侧移计算是Y向钢柱计算长度是否按有侧移计算是按《钢规》5.3.3-2自动判断强弱支撑否执行门规GB51022附录A.0.8否不计算地震作用时按重力荷载代表值计算柱轴压比否框架柱的轴压比限值按框架结构采用否梁保护层厚度(mm)20柱保护层厚度(mm)20剪力墙构造边缘构件的设计执行高规7.2.16-4否底部加强区全部设为约束边缘构件否归入阴影区的λ/2区最大长度否面外梁下生成暗柱边缘构件是边缘构件合并距离(mm)300短肢边缘构件合并距离(mm)600边缘构件尺寸取整模数(mm)50构造边缘构件尺寸设计依据《高规》JGJ3-2010 第7.2.16条约束边缘构件尺寸依据《广东高规》设计否按边缘构件轮廓计算配筋是组合梁施工荷载(kN/m2) 1.50型钢混凝土构件设计依据《组合结构设计规范》JGJ138-2016执行《高钢规》JGJ99-2015是按叠合柱设计的叠合比0.00执行《钢结构设计标准》(GB50017-2017)是按宽厚比等级控制局部稳定是截面宽厚比等级S3支撑杆件截面宽厚比等级S32.8 材料信息混凝土容重(kN/m3)25.00砌体容重(kN/m3)22.00钢材容重(kN/m3)78.00轻骨料混凝土容重(kN/m3)18.50轻骨料混凝土密度等级1800梁箍筋间距(mm)100柱箍筋间距(mm)100墙水平分布筋最大间距(mm)150墙竖向分布筋最小配筋率(%)0.30结构底部单独指定墙竖向分布筋配筋率的层号无结构底部NSW层的墙竖向分布配筋率0.602.9 钢筋强度HRB400钢筋强度设计值(N/mm2)3602.10 荷载组合结构重要性系数 1.00恒载分项系数 1.20活载分项系数 1.40活荷载组合值系数0.70活荷载频遇值系数0.60活荷载准永久值系数0.50考虑结构设计使用年限的活荷载调整系数 1.00风荷载分项系数 1.40风荷载组合值系数0.60风荷载频遇值系数0.40风荷载是否参与地震组合否水平地震力分项系数 1.30第3章结构基本信息3.1 楼层属性表3-1 楼层属性3.2 构件统计表3-2 各层构件数量、构件材料和层高(单位:m)表3-3 保护层(单位:mm)表3-4 混凝土构件表3-5 钢构件表3-6 箍筋(墙分布筋)第4章 周期、振型4.1 振型基本计算结果表4-1 考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数表4-2 质量系数(Z 向扭转质量系数只在强制刚性板下有意义,对于非强制刚性板下的计算结果仅供参考) 根据《高规》5.1.13条,各振型的参与质量之和不应小于总质量的90%。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

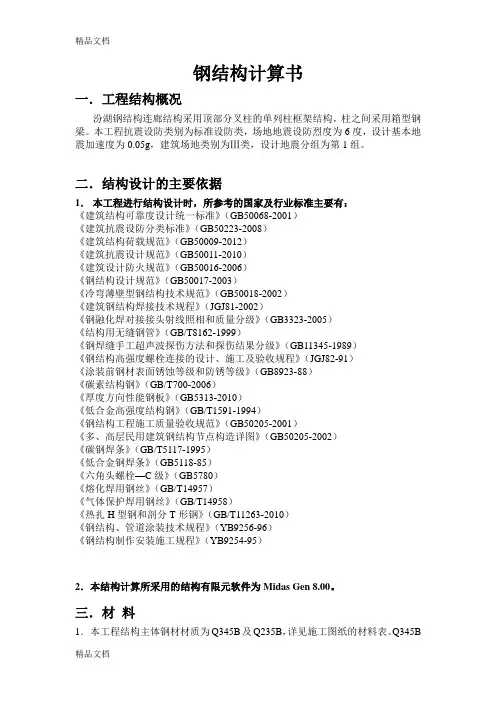

钢结构计算书一.工程结构概况汾湖钢结构连廊结构采用顶部分叉柱的单列柱框架结构,柱之间采用箱型钢梁。

本工程抗震设防类别为标准设防类,场地地震设防烈度为6度,设计基本地震加速度为0.05g,建筑场地类别为Ⅲ类,设计地震分组为第1组。

二.结构设计的主要依据1.本工程进行结构设计时,所参考的国家及行业标准主要有:《建筑结构可靠度设计统一标准》(GB50068-2001)《建筑抗震设防分类标准》(GB50223-2008)《建筑结构荷载规范》(GB50009-2012)《建筑抗震设计规范》(GB50011-2010)《建筑设计防火规范》(GB50016-2006)《钢结构设计规范》(GB50017-2003)《冷弯薄壁型钢结构技术规范》(GB50018-2002)《建筑钢结构焊接技术规程》(JGJ81-2002)《钢融化焊对接接头射线照相和质量分级》(GB3323-2005)《结构用无缝钢管》(GB/T8162-1999)《钢焊缝手工超声波探伤方法和探伤结果分级》(GB11345-1989)《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)《涂装前钢材表面锈蚀等级和防锈等级》(GB8923-88)《碳素结构钢》(GB/T700-2006)《厚度方向性能钢板》(GB5313-2010)《低合金高强度结构钢》(GB/T1591-1994)《钢结构工程施工质量验收规范》(GB50205-2001)《多、高层民用建筑钢结构节点构造详图》(GB50205-2002)《碳钢焊条》(GB/T5117-1995)《低合金钢焊条》(GB5118-85)《六角头螺栓—C级》(GB5780)《熔化焊用钢丝》(GB/T14957)《气体保护焊用钢丝》(GB/T14958)《热扎H型钢和剖分T形钢》(GB/T11263-2010)《钢结构、管道涂装技术规程》(YB9256-96)《钢结构制作安装施工规程》(YB9254-95)2.本结构计算所采用的结构有限元软件为Midas Gen 8.00。

三.材料1.本工程结构主体钢材材质为Q345B及Q235B,详见施工图纸的材料表。

Q345B低合金高强度结构钢应符合《低合金高强度结构钢》(GB/T 1591-94)的规定;Q235B碳素结构结构钢应符合《碳素结构钢》(GB/T700)的规定;应均具有屈服强度、抗拉极限强度、伸长率、冲击试验,冷弯试验和C、S、P含量的合格保证。

2.手工焊接用的焊条;应符合现行国家标准《碳钢焊条》(GB/T 5117-85)和《低合金钢焊条》GB5118-85的规定,选用的焊条型号与主体金属强度相适应。

四.荷载取值在结构计算中,考虑荷载包括结构自重、活载、风荷载和地震作用。

具体荷载取值如下:1.结构恒载(1)结构自重由程序自动计算。

(2)附加恒载(含混凝土面板) 5.0kN/m2。

(3)栏杆线荷载 2.0kN/m。

2.结构活载顶面活载3.5kN/m2 (另考虑单侧不均匀活荷载)3.基本风压值0.45kN /m24.地震作用6 度,0.05g,Ⅲ类场地,第一组。

五.荷载工况及效应组合1、荷载工况根据建筑结构所处地理环境及其自身实际情况,在结构计算中共考虑了7种荷载工况,如下:(1)恒载(包括自重) D(2)满布活载L(3)单侧活载L’(4)以X向为主向的双向地震Rx(5)以Y向为主向的双向地震Ry(6)X向水平风载Wx(7)Y向水平风载Wy2、荷载效应组合从结构的承载力极限状态与正常使用极限状态,共考虑了12种荷载组合,如下:(1)1.0D+1.0L(2)1.2D+1.4L(3)1.2D+1.4L’(4)1.2D+1.4L+0.84 Wx(5)1.2D+1.4L+0.84 Wy(6)1.2D+1.4L’+0.84 Wx(7)1.2D+1.4L’+0.84 Wy(8)1.35D+0.98L(9)1.35D+0.98L’(10)1.35D+0.98L+0.84 Wx(11)1.35D+0.98L+0.84 Wy(12)1.35D+0.98L’+0.84 Wx(13)1.35D+0.98L’+0.84 Wy(14)1.2D+0.6L+1.3 Rx(15)1.2D+0.6L+1.3 Ry(16)1.2D+0.6L’+1.3 Rx(17)1.2D+0.6L’+1.3 Ry(18)1.2D+0.6L+1.3 Rx+0.28Wx(19)1.2D+0.6L+1.3 Rx+0.28Wy(20)1.2D+0.6L+1.3Ry+0.28Wx(21)1.2D+0.6L+1.3Ry+0.28Wy(22)1.2D+0.6L’+1.3 Rx+0.28Wx(23)1.2D+0.6L’+1.3 Rx+0.28Wy(24)1.2D+0.6L’+1.3Ry+0.28Wx(25)1.2D+0.6L’+1.3Ry+0.28Wy(26)1.0D+1.4 Wx(27)1.0D+1.4 Wy六.计算模型及支座约束情况1.空间计算模型:由Autocad三维模型线框架图,通过Dxf文件转换而成,按杆系单元计算。

2.杆件单元模型:主、次梁及柱采用梁单元。

3.分析方法:采用Midas有限元软件来计算分析,考虑各种荷载工况下的荷载效应,然后按上述荷载效应组合进行内力计算。

4.计算模型:计算模型如图1~6所示。

图1 左侧连廊计算模型空间视图图2 左侧连廊计算模型俯视图图3 左侧连廊计算模型立面视图图4 右侧连廊计算模型空间视图图5 右侧连廊计算模型俯视图图6 右侧连廊计算模型立面视图5.支座约束:圆钢管柱底考虑为刚接。

6.荷载图7 左侧连廊恒载图8 左侧连廊满布活载图9 左侧连廊单侧活载图10 左侧连廊线荷载图11 左侧连廊X向风荷载图12 左侧连廊Y向风荷载图13 右侧连廊恒载图14 右侧连廊满布活载图15 右侧连廊单侧活载图16 左侧连廊线荷载图17 右侧连廊X向风荷载图18 右侧连廊Y向风荷载说明:连廊结构下部为镂空,顶部采用现浇组合楼板,考虑所受风载较小,所以将风荷载等效为节点荷载作用于柱顶对应的连廊梁节点处。

七.计算理论及公式1.承载能力极限状态承载能力极限状态指构件的强度、构件的整体稳定性和构件的局部稳定。

构件的高厚比(或宽厚比)在规范规定的范围内,故满足局部稳定要求。

各结构构件考虑为压弯构件,其强度验算公式为: 2(/)y x n x nx y nyM M Nf N mm A W W σγγ=±+≤ (1) 稳定验算公式为:平面内,()2mx x 'x x 1x EX (/)10.8M N f N mm A W N N βσϕγ=+≤- (2) 平面外,21x x y b 1x(/)M Nf N mm A W βσηϕϕ=+≤ (3) 2.正常使用极限状态计算结构正常使用极限状态是根据荷载标准值来计算分析而得出,钢桁架结构及主梁的跨中挠度应满足下述要求:(跨中挠度) []400/l u u =∆≤∆ (4) 次梁的跨中挠度应满足下述要求:(跨中挠度) []250/l u u =∆≤∆ (5)构件的刚度由长细比来控制,应满足于下式[]λλ≤ (6) 对拉杆[]λ=350 (7) 对压杆 []λ=150 (8)八、整体结构的抗震验算1.反应谱曲线利用Midas 有限元软件对本工程的结构进行整体反应谱抗震计算,并将其作为地震作用工况,参与荷载组合。

根据最新《建筑抗震设计规范》(GB50011-2010)中的地震影响系数曲线(如图19),按6度来对此结构进行整体反应谱计算分析。

2η—为阻尼调整系数,当小于0.55时,应取0.55; ζζη6.108.005.012+-+= (11)α —地震影响系数;max α—地震影响系数最大值;T —结构自振周期;T g —结构特征周期。

在本结构的整体反应谱分析中采用图19的水平反应谱来对此结构进行水平的两个方向分析。

水平地震影响系数最大值04.0max =α,结构特征周期为T g =0.45,,结构结构阻尼比为02.0=ξ,由此便可以得到一条反应谱曲线。

2.结构质量来源在结构整体反应谱分析中,重力荷载代表值主要包括结构恒载、50%活载。

九.计算分析结果1.整体变形及节点侧移32.7mm15.2mm图20 左侧连廊最大竖向位移值14.9mm41.9mm23.1mm图21 右侧连廊最大竖向位移值经Midas计算,左侧连廊悬挑端最大挠度为32.7mm,起拱20mm,则:200/138114850207.32<=-=l f 满足要求左侧连廊主梁最大挠度为16.2mm ,则:400/1405160700.15<==l f 满足要求右侧连廊悬挑端最大挠度为41.9mm ,起拱40mm ,则:200/142915100409.41<=-=l f 满足要求右侧连廊主梁最大挠度为14.9mm ,则:400/18301123609.14<==l f 满足要求 右侧连廊次梁最大挠度为23.1mm ,则:250/1370185601.23<==l f 满足要求2. 钢结构各单元设计应力值图22 左侧连廊验算应力比图23 右侧连廊验算应力比经MIDAS(含中国钢结构设计规范GB50017-2003)验算,各杆件设计强度(弯曲、抗剪)、整体稳定应力比如图22、23所示,左侧连廊杆件最大应力比为0.85,右侧连廊杆件最大应力比为0.81。

由以上分析可见,在设计荷载作用下,结构强度、刚度均能满足规范要求。
