医院病人紧急呼叫系统

合集下载

医院病人呼叫系统 简单电路

医院病人呼叫系统  简单电路

综合课程设计报告医院病人紧急呼叫系统学生姓名:周跃、周怡洁、张卓、郑锐、杨蕾、汪金强指导教师:曹喜珠所在系:电子工程系所学专业:电子信息工程年级:2012级2014年6月医院紧急呼叫系统摘要关键词:置零编码译码数码显示管系统可由信号输入,信号编码电路,信号译码电路,数码管显示等几部分组成。

系统首先通过开关闭合接受呼叫信号,用与非门电路将没有信号输入时,数码显示管显示零,并将其信号输入到74LS148D芯片,由74LS148D芯片进行编码,然后将这一时刻所有的呼叫信号传到8路译码器(这里用74LS248D),译码器再根据这一时刻信号对这些信号进行译码,然后传到显示电路根据优先级依次由高到低显示,护士根据病人病情严重情况进行处理,处理一个清除一个,清除的具体方法就是每按一下74LS248D芯片中的BI/RBO端,使芯片工作与不工作,然后电路又可以用同样的原理处理下一时刻的呼叫信号了。

一、设计任务与要求1.1设计内容1.根据病人病情设置优先级别。

当有多人呼叫时,病情严重者优先;2.医护人员处理完当前最高级别的呼叫后,系统按优先级别显示其它呼叫病人的编号;3.在实验室组装实际电路并调试通过;4.写出设计报告。

1.2设计要求1.思路清晰,给出整体设计框图和总电路图;2.单元电路设计,给出具体设计思路和电路;3.写出设计报告。

二、元器件清单及简介2.1元器件74LS248D1个,74LS148D1个,单刀单掷开关5个,74LS002个,电阻11个,电压5个。

2.2元器件简介74LS248D:74LS248D是一个七段译码器。

七段显示译码器输入的是8421BCD码,输出的是能驱动七段显示器的高低电平信号,有四个输入端,译码后产生的信号输入给相应的数码管,248采用共阳极数码管。

当某字段的电平为"1"时,该字段发亮,否则不亮。

RBI:灭零输入端,低电平有效。

当输入端DCBA=0000时,只要RBI=0,译码器各字段输出均为"0",不显示数字"0"。

病床呼叫系统设计

病床呼叫系统设计

电气控制技术课程设计任务书系:电气与信息工程系年级:13级专业:自动化指导教师姓名学生姓名课题名称病床呼叫系统设计内容及任务、、设计任务和要求1.共有3个病房,每间病房4个床位。

每一病床床头均有紧急呼叫按钮及重置按钮,以利病人不适时紧急呼叫。

2.设每一层楼有一护士站,每一护士站均有该层楼病人紧急呼叫与处理完毕的重置按钮。

3.每一病床床头均有一紧急指示灯,一旦病人按下紧急呼叫按钮且未在5s内按下重置按钮时,该病床床头紧急指示灯动作且病房门口紧急指示灯闪烁,同时同楼层的护士站显示病房紧急呼叫并闪烁指示灯。

4.在护士站的病房紧急呼叫中心,每一病房都有编号,用指示灯显示哪一病房先按下病人紧急呼叫按钮,并要具有优先级判别的能力。

5.一旦护士看见护士站紧急呼叫闪烁灯后,须先按下护士处理按钮以取消闪烁情况,再依病房紧急呼叫顺序处理病房紧急事故,若事故处理妥当后,病房紧急闪烁指示灯和病床上的紧急指示灯方町被重置。

、、设计内容1. 设计出硬件系统的结构图、接线图等;2. 系统有启动、停止功能;3. 程序结构与控制功能自行创新设计;4. 进行系统调试,实现病床呼叫系统的控制要求。

主要参考资料[1]张鹤鸣,刘耀元,张辉先.可编程控制器原理及应用教程[M].北京:北京大学出版社,2011[2]杨晋萍.可编程控制器原理及应用:西门子机型[M].北京:中国电力出版社,2013[3]浦艳敏.可编程控制器原理与应用:三菱FX系列[M].北京:清华大学出版社,2013[4]王存旭.可编程控制器原理及应用[M].北京:高等教育出版社,201 3[5]董爱华.可编程控制器原理及应用[M].北京:中国电力出版社,201 4[6]魏德仙.可编程控制器原理及应用[M].北京:中国水利水电出版社,2013[7]钟肇燊,范建东.可编程控制器原理及应用[M].广州:华南理工大学出版社,2015[8]史国生.电气控制与可编程控制技术(第三版)[M].北京:化学工业出版社,2010[9]刘美俊.可编程控制器应用技术[M].福州:福建科学技术出版社,2013[10]陈静.PLC应用开发技术与工程实践[M].北京:人民邮电出版社,2014[11]赵峰,贾石峰,顾桂梅.现代电气控制与PLC应用[M].兰州:兰州大学出版社,2014[12]李道霖.电气控制与PLC原理及应用 [M].北京:电子工业出版社,2014[13]常斗南.PLC运动控制实例及解析[M].北京:机械工业出版社,2009[14]廖常初.S7-300/400 PLC应用技术[M].北京:机械工业出版社,2011[15]吴志敏,阳胜峰.西门子PLC与变频器、触摸[M].北京:中国电力出版社,2009 [16]刘美俊.西门子S7系列PLC的应用与维护[M].北京:机械工业出版社,2008教研室意见摘要病床呼叫系统是病房的病人在需要帮助的情况下可以随时向护士呼叫,同时护士能够收到呼叫请求以便能及时处理的系统。

医院病人紧急呼叫系统设计

医院病人紧急呼叫系统设计

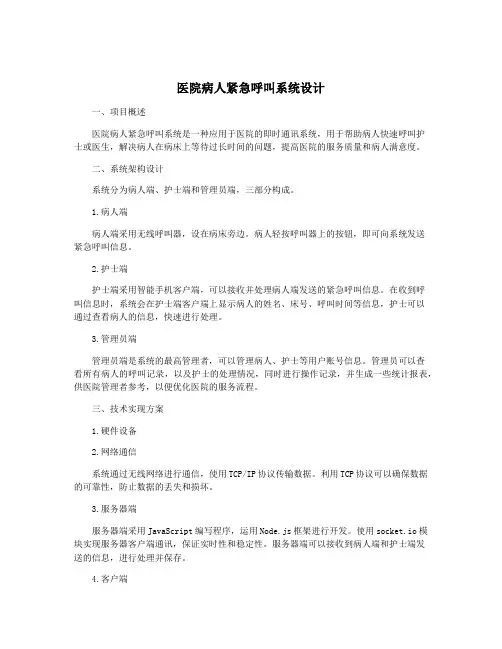

医院病人紧急呼叫系统设计一、项目概述医院病人紧急呼叫系统是一种应用于医院的即时通讯系统,用于帮助病人快速呼叫护士或医生,解决病人在病床上等待过长时间的问题,提高医院的服务质量和病人满意度。

二、系统架构设计系统分为病人端、护士端和管理员端,三部分构成。

1.病人端病人端采用无线呼叫器,设在病床旁边。

病人轻按呼叫器上的按钮,即可向系统发送紧急呼叫信息。

2.护士端护士端采用智能手机客户端,可以接收并处理病人端发送的紧急呼叫信息。

在收到呼叫信息时,系统会在护士端客户端上显示病人的姓名、床号、呼叫时间等信息,护士可以通过查看病人的信息,快速进行处理。

3.管理员端管理员端是系统的最高管理者,可以管理病人、护士等用户账号信息。

管理员可以查看所有病人的呼叫记录,以及护士的处理情况,同时进行操作记录,并生成一些统计报表,供医院管理者参考,以便优化医院的服务流程。

三、技术实现方案1.硬件设备2.网络通信系统通过无线网络进行通信,使用TCP/IP协议传输数据。

利用TCP协议可以确保数据的可靠性,防止数据的丢失和损坏。

3.服务器端服务器端采用JavaScript编写程序,运用Node.js框架进行开发。

使用socket.io模块实现服务器客户端通讯,保证实时性和稳定性。

服务器端可以接收到病人端和护士端发送的信息,进行处理并保存。

4.客户端五、系统功能1.帮助病人快速呼叫护士或医生。

2.方便护士或医生及时响应病人的需求。

3.提供病人信息,帮助护士或医生更好地了解病情信息。

4.管理人员可以查看病人端和护士端的呼叫记录,及时排查问题并进行优化。

总之,该系统可以让医院更好地服务于病人,提高病人满意度,同时也提高了医生和护士的工作效率,为医院的管理和运作提供了更多的数据支持和参考。

病床呼叫系统

病床呼叫系统

病床呼叫系统摘要随着科学技术的发展,病床呼叫系统也在不断改进设计。

PLC控制系统运行可靠性高,使用维修方便,抗干扰性强,设计和调试周期较短等优点,已成为目前在呼叫控制系统中使用最多的控制方式,对呼叫控制进行研究,具有十分重要的社会意义和经济效益。

此次课程设计是我们学习《电气控制技术与PLC》后的一次将理论应用于实际的很好的机会,培养基本操作技能与与设计能力,提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。

本次设计主要探讨了医院病房(3 *4)的PLC设计可行性方案,编制了逻辑呼叫控制程序和人员响应程序,绘出了I/O分配表和PLC外部接线图,在仿真调试中基本满足了设计要求。

通过本次设计,我的知识领域得到进一步扩展,专业技能进一步与、提高同时增强了分析和解决工程实际问题的综合能力。

但由于时间仓促,本次设计还有许多问题未能解决,如同时呼叫问题,但总的来说,此次设计自己收获是较大的。

关键词: PLC ,病床呼叫,控制程序目录第一章绪论 (1)§1.1 设计目的 (1)§1.2 设计意义 (1)第二章设计任务及要求 (2)第三章PLC控制器的选择及编程元件的地址分配 (3)第四章PLC控制程序设计 (6)第五章程序调试方式及过程说明 (17)第六章设计结论 (18)参考文献 (19)第一章绪论随着社会的进步和发展,医疗水平的不断提高,现代医院护理需要简易及时地获知并处理病人的突发病况,实现患者在住院的任意时间可请求医生或护士进行诊断或护理。

本课程设计主要用于医院病务区的病人有紧急或自己不方便的事件时呼叫护士站寻求帮助,护士根据站内指示灯及响铃获取求助信息的来源,并能及时的给其提供帮助。

护士在站内发现信号时及时将站内灯及响铃复位,在处理完后再在病床前的开关将病床及病房的灯及铃复位。

有了病床呼叫控制系统,医院的护理工作变得更加方便全面,不用再为值班医生和护士未能及时发现突发病况而烦恼。

emss名词解释

emss名词解释

emss名词解释EMSS,全称为Emergency Medical Services System,即紧急医疗服务系统,是指由一系列医疗机构、医护人员和设备组成的紧急医疗救援体系,旨在为病人提供紧急医疗服务和抢救,以保障生命安全和健康。

一、EMSS的组成EMSS由以下几个组成部分构成:1.急救中心:负责接收和分派紧急呼叫,协调急救人员和医疗设备的调度和使用,确保急救工作的高效性和及时性。

2.救护车:是EMSS的重要组成部分之一,负责将医疗人员和医疗设备迅速送往事故现场,进行紧急抢救和转运伤员到医院。

3.医疗人员:包括医生、护士、急救人员等,他们是EMSS的核心力量,负责在紧急情况下进行现场诊断、抢救和治疗。

4.医疗设备:包括心电监护仪、呼吸机、输液泵、除颤器等,是EMSS的重要保障,能够为病人提供及时有效的治疗和救援。

二、EMSS的工作流程EMSS的工作流程主要包括以下几个环节:1.接警和调度:急救中心接收到紧急呼叫后,根据病人的病情和现场情况,快速调度救护车和医疗人员前往现场。

2.现场救治:医疗人员到达现场后,立即进行现场诊断和治疗,包括心肺复苏、止血、输液等。

3.转运和送医:救护车将病人转运到医院,并在途中进行紧急治疗和监护,确保病人的生命安全。

4.医院救治:病人到达医院后,由医院医生和护士进行进一步的检查和治疗,直至病情稳定。

三、EMSS的作用和意义EMSS在紧急情况下,能够迅速响应、快速救援,为病人提供及时有效的医疗救援服务,保障病人的生命安全和健康。

其作用和意义主要体现在以下几个方面:1.提高急救效率:EMSS能够快速响应、迅速救援,有效提高了急救效率,缩短了救援时间,为病人争取了更多的生命救援机会。

2.减轻患者痛苦:EMSS能够提供及时有效的治疗和救援,减轻病人的痛苦,降低病人的死亡率和残疾率。

3.提高医疗水平:EMSS能够提供专业的医疗救援服务,促进了医疗技术的发展和提高,提高了医疗水平和医疗服务质量。

医院病人紧急呼叫系统

医院病人紧急呼叫系统

医院病人紧急呼叫系统目录摘要 (2)关键字……………………………………………………………Absttact…………………………………………………………Keyword…………………………………………………………. 引言………………………………………………………………工作原理··1材料与方法……………………………………………………1.1几种方法的比较……………………………………………1.2方案论证和选择……………………………………………2各单元模块功能介绍及电路设计……………………………2.1 5秒呼叫系统…………………………………………………2.2呼叫显示模块…………………………………………………2.3优先显示模块………………………………………………3特殊期间的介绍…………………………………………………4系统调试方法介绍和系统功能…………………………………5结论………………………………………………………………6结论与体会……………………………………………………参考文献…………………………………………………………附录………………………………………………………………1材料与方法1.1几种方案的比较根据D锁存器的在逻辑门电路所处的位置不同可设计出两种方案的逻辑门电路。

方案一:病房呼叫系统的逻辑门电路如图1.1所示。

它由模拟开关、优先编码器、锁存器、数码管、逻辑门、信号灯、单稳态触发器、蜂鸣器组成。

模拟病房号通过优先编码器显示优先级最高的病床号。

并且通过锁存器储存起来,按R键将清除已处理的信号。

图1.1 病房呼叫系统的逻辑方框图(方案一)当有病床呼叫时,信号通过单稳态触发使蜂鸣器响5秒钟。

数码管显示优先级高的病房号,同时报警灯亮,等待人员处理。

方案二:病房呼叫系统的逻辑门电路如图 1.2所示。

它所用的元件和模块与方案一相同,只是先通过呼叫显示模块、优先显示模块、5秒呼叫模块,再锁存。

图1.2 病房呼叫系统的逻辑方框图(方案二)1.2方案论证和选择对两方案比较过程后,发现两种方案都能够对最优先级别的呼叫信号进行处理,编码和译码,最后显示出来。

病房呼叫系统

病房呼叫系统

病房呼叫系统引言概述:病房呼叫系统是一种医疗设备,用于提供病人与医护人员之间的有效沟通和紧急呼叫功能。

该系统在医疗机构中得到广泛应用,对提高病人护理质量、减少医疗事故具有重要意义。

本文将从五个大点阐述病房呼叫系统的功能、优势、应用、技术要求和未来发展趋势。

正文内容:1. 功能1.1 紧急呼叫功能:病人可以通过病房呼叫系统紧急呼叫护士或医生,及时获得帮助。

1.2 病情监测功能:病房呼叫系统可以实时监测病人的生命体征和病情变化,提供及时的警报和通知。

1.3 病人定位功能:通过病房呼叫系统,医护人员可以准确了解病人的位置,提高响应速度和效率。

1.4 信息交流功能:病人和医护人员可以通过病房呼叫系统进行语音或文字交流,方便沟通和了解需求。

2. 优势2.1 提高病人护理质量:病房呼叫系统能够快速响应病人的呼叫,及时提供护理服务,提高病人满意度和护理质量。

2.2 减少医疗事故:病房呼叫系统可以监测病人的生命体征和病情变化,及时发出警报,减少医疗事故的发生。

2.3 提高医护人员工作效率:病房呼叫系统可以准确定位病人和医护人员,提高工作协调性和响应速度,节省时间和人力成本。

2.4 数据分析和管理:病房呼叫系统能够记录和分析病人的呼叫数据,为医院提供数据支持和决策依据。

2.5 提供个性化护理:病房呼叫系统可以根据病人的需求和偏好,提供个性化的护理服务,增加病人的舒适感和满意度。

3. 应用3.1 医院病房:病房呼叫系统广泛应用于各类医院的病房,为病人和医护人员提供便捷的沟通和呼叫功能。

3.2 高级护理机构:病房呼叫系统在高级护理机构中得到广泛应用,提供更加细致和个性化的护理服务。

3.3 老年护理院:病房呼叫系统在老年护理院中起到重要作用,帮助老年人及时呼叫护理人员,提高护理质量。

4. 技术要求4.1 通信技术:病房呼叫系统需要具备可靠的通信技术,保证病人和医护人员之间的实时沟通。

4.2 数据处理能力:病房呼叫系统需要具备强大的数据处理能力,能够实时监测和分析病人的生命体征和病情变化。

数电课程设计医院病人紧急呼叫系统

数电课程设计医院病人紧急呼叫系统

电子技术课程设计成绩评定表设计课题:住院病人传呼医务人员系统学院名称:电气工程学院专业班级:学生姓名:学号:指导教师:设计地点:设计时间:电子技术课程设计任务书目录引言 (5)一、方案设计及功能说明1.1方案论证 (5)1.2方框图 (6)1.3功能说明 (7)二、电路设计2.1模块设计2.1.1启动呼叫模块设计 (7)2.1.2选择模块设计 (8)2.1.3译码显示模块设计 (9)2.1.4发声模块设计 (10)2.1.5计数显示模块设计 (10)2.2单元电路设计2.2.174LS148编码器…………………………………………112.2.2八输入及非门 (12)2.2.3译码器 (13)2.2.4蜂鸣器 (15)2.2.574LS290计数器…………………………………………152.2.6数码显示器 (16)三、整机电路图 (17)四、心得体会 (17)五、参考文献 (18)住院病人传呼医务人员系统引言本设计的主要目的是实现一个当医院发生紧急情况时,病房之中又有多个病人需要护理的一个先后依次的电路。

用于住院病人传呼医务人员系统。

住院病人经常需要医务人员及时诊治和护理,但医务人员又无法时刻守在病人身边,当病人需要输液、输氧或急需医务人员治疗处理时,只需按动床前的呼唤器即可得到有效医护。

当有病人进行呼叫时,系统会自动先处理先后按下的病房,同时产生声音信号。

另外在产生信号的同时系统会显示呼叫病人的病房编号,同时蜂鸣器发出声响,提示医护人员。

这样医护人员可以根据呼叫信号及时对每一位呼叫病人进行救治。

当有多个病人同时进行呼叫时,系统会根据按下的先后顺序以此显示,在第一个呼叫信号被医护人员完成后,再人为的按下开关置低电位,关闭已处理的最先呼叫信号,系统按先后按下的顺序显示其他呼叫病人的编号。

再医护依次处理呼叫人员直到每位病人处理完毕。

一天下来,系统能对病号的呼叫次数按人统计次数,以利医务室人员了解病员情况。

病房无线呼叫系统的设计

病房无线呼叫系统的设计
系统是病人请求值班医生或护士进行诊断或护理的紧急呼叫工具。可将病人的请求快速传送给值班医生或护士,是提高医院和病室护理水平的必备设备之一。系统原理框图系统分为呼叫分机和接收主机,分机用来进行呼叫,编码使用单片机完成,分机的核心电路即是单片机与射频芯片的连接电路。主机负责接收分机发来的信号,并进行解码、显示和报警,主机上还设有键盘用于翻查和删除,所以主机上应接有键盘、显示和报警电路。系统的主要原理框图。图1 呼叫分机原理框图图2 接收主机原理框图系统软件设计系统的设计分主程序和显示报警键盘等子程序设计,主程序设计中包括通信协议和收发程序的设计。分机系统流程图设计分机在开机后首先初始化,然后就进入休眠状态以节省电能。单片机查询扫描发射键,如果没有按下则继续等待,如果扫描到发射键按下,系统便扫描拨码开关的状态以确定地址码,然后将射频芯片置于发射状态并且开始地址码传送,地址码传送完毕后再将射频芯片回到接收状态等待确认信息,确认信息收到后点亮确认灯一秒,然后休眠状态等待,如此循环工作。其总流程。图3 分机流程图主机系统流程图设计主机开机便进行初始化,然后进入数据接收状态等待,当接收到呼叫信号后,便进行存储,调用显示子程序进行循环显示,然后给呼叫器发送出回应信号,发送完毕后,射频芯片再次置于接收状态等待信息,其总流程图如图4。图4 主机流程图系统硬件设计分机电路设计分机使用便携式设计,采用电池供电,在选用元件时候需要考虑到功耗和体积,还需要考虑芯片工作的最低电压的问题。所以单片机选用AT89C2051,它只有20个引脚,结构精简、体积小、功耗低,而且在3V的电压下就能稳定工作。它具有AT89C51的内核,指令系统也一样。分机上所需要的I/O口很少,使用AT89C2051完全能满足要求。此设计包括分机号码设定电路的设计、分机nRF401与AT89C2051主连接电路的设计、分机天线设计、分机电源电路设计。综合以上各部分电路,得到分机总电路图如图5,PCB板如图6。图5 分机总电路图主机电路设计从系统的原理框图可知,主机系统分电源、显示、报警、键盘等部分。主机电源电路的设计由于主机不需要移动,因而可以采用市电交流220V供电,交流经变压器后输出6V交流经整流滤波后使用三端稳压芯片7805稳压,输出5V直流供主机使用。三端稳压器采用CW7805,CW7805特性参数为:U0为+4.75V~+5.25V,最小输入电压为+7V,最大输出电流为1A。图6 分机电路PCB板变压器副边输出电压:,变压器副边输出电流,取I2=1A,变压器副边输出功率。由上分析,副边输出电压可取12V,输出电流为1A,为留有余地,一般选功率为10W的变压器。整流二极管选1N4001,其极限参数为,而,因为,而,所以滤波电容C的耐压应大于。此外,系统还包括主机nRF401与AT89C51主连接电路设计、显示电路的设计、键盘电路设计、报警电路的设计。综合以上各部分电路,主机总电路图如图7,PCB板如图8。图7 主机总电路图图8 主机电路PCB图结论该系统能实现医院呼叫所需的一般功能,为了简化系统的硬件和软件结构,在设计时没有考虑通话的功能。由于每次呼叫的时间在数十毫秒级别,很难遇到两个呼叫器在这么短的时间内同时发出呼叫信息,所以呼叫器在呼叫之前没有考虑主机忙的情况,也就不能完全排除遇到主机忙而导致呼叫失败的情况。但由于分机上有一个确认灯,遇到呼叫失败的情况,呼叫后确认灯不会闪亮,则需要用户再次呼叫一次。由于时间和能力所限,系统的功能不能十分完善,也难免有可能出现漏洞,需要加以改进。

医院病人呼叫系统 简单电路

医院病人呼叫系统  简单电路

综合课程设计报告医院病人紧急呼叫系统学生姓名:周跃、周怡洁、张卓、郑锐、杨蕾、汪金强指导教师:曹喜珠所在系:电子工程系所学专业:电子信息工程年级:2012级2014 年 6 月医院紧急呼叫系统摘要关键词:置零编码译码数码显示管系统可由信号输入,信号编码电路,信号译码电路,数码管显示等几部分组成。

系统首先通过开关闭合接受呼叫信号,用与非门电路将没有信号输入时,数码显示管显示零,并将其信号输入到74LS148D芯片,由74LS148D芯片进行编码,然后将这一时刻所有的呼叫信号传到8路译码器(这里用74LS248D),译码器再根据这一时刻信号对这些信号进行译码,然后传到显示电路根据优先级依次由高到低显示,护士根据病人病情严重情况进行处理,处理一个清除一个,清除的具体方法就是每按一下74LS248D芯片中的BI/RBO端,使芯片工作与不工作,然后电路又可以用同样的原理处理下一时刻的呼叫信号了。

一、设计任务与要求1.1 设计内容1. 根据病人病情设置优先级别。

当有多人呼叫时,病情严重者优先;2. 医护人员处理完当前最高级别的呼叫后,系统按优先级别显示其它呼叫病人的编号;3.在实验室组装实际电路并调试通过;4.写出设计报告。

1.2 设计要求1.思路清晰,给出整体设计框图和总电路图;2.单元电路设计,给出具体设计思路和电路;3.写出设计报告。

二、元器件清单及简介2.1 元器件74LS248D 1个,74LS148D 1个,单刀单掷开关 5个,74LS00 2个,电阻11个,电压 5个。

2.2元器件简介74LS248D:74LS248D是一个七段译码器。

七段显示译码器输入的是8421BCD码,输出的是能驱动七段显示器的高低电平信号,有四个输入端,译码后产生的信号输入给相应的数码管,248采用共阳极数码管。

当某字段的电平为"1"时,该字段发亮,否则不亮。

RBI:灭零输入端,低电平有效。

当输入端DCBA=0000时,只要RBI=0,译码器各字段输出均为"0",不显示数字"0"。

医院病房呼叫系统方案

医院病房呼叫系统方案

医院病房呼叫系统方案1.系统概述医护呼叫系统已经成为医院提高医护服务质量、提高医护人员工作效率和减少医疗事故的一种必不可少的基础设备。

目前,用于病床呼叫的系统有很多,它们多数都是有线通信,通过声光报警和LED屏显示告知呼叫求援的床位,一般由有线的床头分机、走廊显示屏和护士台的由发光二极管组成的病床一览表(板)组成。

这种医护呼叫系统缺乏对病人呼叫信息的存储、统计和管理功能,病人呼叫求援方式单一,护士和医生只能在值班地点才能得到病人的声光报警,特别是值班医生和护士不在值班地点时,可能造成不能迅速找到值班医护人员而延误病人的抢救时机,给病人和医院造成不可挽回的损失。

另外,一些有线医护呼叫设备具有双向通话的功能,但是这些系统也只能在医生和护士的值班室完成声光告警和语音对讲,不能摆脱点对点的呼叫缺陷。

随着无线科技的发展和应用,医护呼叫系统可以摆脱线缆的束缚,实现即时通讯,移动接收呼叫信息。

本系统就是在调频无线技术基础上,结合了单片机控制和计算机软件技术,根据医院的规模、内部业务流程和管理需求开发的全新医护呼叫系统。

本系统采用低辐射、低功率、高无线接收灵敏度、零电磁干扰的FM无线编码技术,发射功率不足手机的1/10,完全满足医院的低无线电辐射的要求。

●微功率FM技术,绿色环保,无辐射;●全部采用无线设计,无需布线,检修方便;●施工期短,无施工费用,高科技、高性价比;●实现分类呼叫,呼叫信息有效传达只需300毫秒;●呼叫数据备份、存储、统计、分析,医护管理好帮手;●紧急情况快速响应,有效应对突发事件,提升形象,减少医患纠纷;无线医护系统工作流程图1.1无线呼叫系统与有线呼叫系统对比无线呼叫系统传统有线呼叫系统安装安装方便,无需布线,无需改变现有装修,省去繁琐的布线工程需要技术人员测量、打眼、走线、连线、安装调试,很麻烦,费时费力维护即安即用,医护人员也可自行设置,非常方便发生故障,查询故障原因很不方便,重新走线,影响医院正常营业费用可重复利用,安装便易,根据需要可随意移动位置,无任何成本重复使用率低,需布线材料费和人工费,比“无线”产品高出40%移动性医护人员可随身佩带,只要患者有需要,随叫随到,满足医患之间零距离沟通医护人员不在值班室,无法找到,延误对患者的诊治,引起患者不满2.需求分析2.1医院基本情况******医院,共个病区,X病床,个护士站。

(完整版)病房呼叫系统

(完整版)病房呼叫系统

单片机课程设计课题:系别:电气与信息工程学院专业:电子信息工程姓名:学号:华南理工2014年01月01日成绩评定·一、指导教师评语(根据学生设计报告质量、答辩情况及其平时表现综合评定)。

二、评分课程设计成绩评定目录一、设计目的 (2)二、设计要求 (2)三、总体设计 (1)四、各部分电路设计 (2)五、整体电路图 (5)六、设计总结 (7)参考文献 (10)附1 源程序代码 (11)- 1 -一、设计目的病房呼叫系统是病人请求值班医生或护士进行诊断或护理的紧急呼叫工具。

它的实际意义在于能够为医院提供一个成本低、不复杂、生产和安装方便的简单快捷病房呼叫系统,方便病人更快找到医生,以节约病人的宝贵时间。

它主要用于协助医院病员在病床上方便地呼叫医务人员,可将病人的请求快速传送给值班医生或护士,是提高医院和病房护理水平的必备设备之一。

医院的竞争越来越激烈,商业医院的生存是第一位的,提升档次和服务质量迫在眉睫,陪护问题一直是医患矛盾的主体,也是长期困扰卫生系统服务质量的大问题。

使用病房呼叫系统,可以方便病人更快地找到医生,以节约病人的宝贵时间。

因此该系统具有很大的应用前景和广阔的市场发展空间。

本设计是基于51系列的单片机设计的病房呼叫系统。

在该设计中每个患者床头都有一个按键,当患者有需要的时候,按下按键,此时,值班室的系统板上会显示此患者的床位号,并且为了提醒效果更好会震铃3秒。

此时,值班室的护士会看到哪个病房的患者又需要,然后护士按下“响应”键取消当前呼叫。

本系统是一个64个床位的的病房呼叫系统,核心部件选择内部存储资源丰富的AT89C51单片机,输入采用8×8矩阵键盘。

显示采用2位7段共阴极LED 动态显示,复位电路采用上电加按钮复位,时钟采用12MHz晶体振荡电路。

编程语言方面针对病房呼叫系统程序比较简单,接口可以不通过扩展而实现,而且考虑到汇编的语言对端口的操作比较直观,故采用汇编语言,由于采用AT89C51单片机内部有充足的程序存储单元和数据存储单元,因此不需要进行外围存储扩展。

医院病人呼叫系统

医院病人呼叫系统

信患产生横 L.卜 信患 块 一、 处理横块 (O 1 1X 0 键盘)h / ^8s2 (T95 单片机)
31 . 方案 : T 9 5 单 片机 A 8S2 A 8S2 T 9 5 是一 个低 功耗。高性 能 C O 位 单 片机。片 内含 8 M S8 k 直流 电系统 B t PI ss m po r al 的可反复擦写 10 次 的 Fa  ̄ s S ( —yt a m b ) eI n e r n e 00 l h只读 s 程序存储器 , 器件采用 A M L 司的高密度 、 T E 公 非易失性存储技术制 造, 图 11总体设计框图 . 兼容标 准 M S 5 指令系统及 8 C 1 C一1 0 5 引脚结构. 芯片 内集成 了通用 8 I . 2系统功能与说明 位 中央 处 理器 和 IP F s 储 单 元 ,功 能强 大 的微 型 计算 机 的 S 1 h存 a () 1 当病人 紧急呼 叫时 , 医务室会接 收到声光 提示并在 显示 器上 A 8 S 2 T 9 5 可为许多嵌入式控制应用系统提供高性价 比的解决方案 显示床位号 . 同时病人会看到 已成功呼叫的灯光提示 。 A 8S2 T 9 5 具有 如下特 点 : 4 O个引脚 , y s l h片内程序存 储 8 Bt a k eF s () 2 根据病人病情设置优先级。 当有多人呼叫时 , 系统优先显示病 器, 6 y s 2 t 的随机存取数据存储 器 ( A , 个外部双 向输入, 出 5 be R M) 2 3 输 情严重者床位号。 ( O 口, 个 中断优先级 2 中断嵌套 中断, 个 1 位 可编程定 时计 I) 5 / 层 2 6 () 3医护人员开始处理 . 则病人处按键恢复 , 处理 完当前最高级别 数器, 个全 双工串行 通信 口, 门狗( T 电路, 内时钟振荡器 。 2 看 WD ) 片 呼叫后 , 系统按优先级别显示其它呼 叫病人 的号码 , 不遗漏病人呼 叫。 此 外。T 95 A 8 S 2设计和配置 了振荡频率 可为 O z 可通过软 件设 H 并 () 4 系统显示病人紧急呼叫持续时间。 置省 电模式 。空闲模 式下 , U暂停工作, R M定 时计数 器, 口, C P 而 A 串行 2理 论 分 析 . 外中断系统可继续工作. 电模式 冻结振荡 器而保存 R M 的数 据. 掉 A 停 21 . 信息采集技术 止芯 片其 它功 能直 至外 中 断激活 或硬 件复 位 同时该 芯 片还 具有 当病人需 要帮助 时 . 将会呼 叫医务人员 。 且希望 医务人员能够 P I 、Q P P C 等 三种封装形式, 并 DPT F 和 L C 以适应不 同产 品的需求 。 尽快来 到 自己的病床前 . 当医院病人较多 时 。 而 这个信息 不一定能 够 3 信息采集电路方案选择 . 2 准时传 达得 到 . 因此 . 我们将这个 呼叫过程简 化为按下病 床旁边 的一 方案 :O l 阵键 盘 lx O矩 个按键 。 在键盘 中按 键数量 较多 时 . 了减 少 I 口的 占用 . 为 / O 通常将 按键 22动态 L . ED数码管显 示原理 排列成矩阵形式 。在矩阵式键盘 中, 每条水平线 和垂直 线在交叉处不 7 数码管是 由 8 段 个独 立 的二 极管采用 共 阴或 共 阳的方法连 接 直接连通 . 而是通过一个 按键加 以连接 . 而直接用 端 口线则 只能多 出 而成 。 常将 这 8 独立的二极做成 a b cd e f 、 这 8 通 个 , 、、 、、 g h 、 个笔划, 其 键 ( 键 ) 9 。由此可见 , 在需要 的键数 比较多时 , 采用矩阵法来做键盘 中1 个发光二极管 h 作为小数点 。多位数码管 显示时应用动态 扫描 , 是合理 的。 根据设计要求我们 可以选用 lxO 阵键 盘。 Ol矩 但是 , 单片机 其中P 0口是段码 , 电平有效 ,2口是位码 , 低 P 高电平有效 。P . 2 0口控 的 I / O口数量也是有 限的. 即使利用矩 阵键盘也无法满足需要 . 制第 1 个数码管 , 一直 到 P . 2 7口控制第 8 。各个 数码管的段码都是 个 33信息显示模块 . P o口的输出。 即各个数码管输入的段码都是一样的, 为了使其分 别显 331 ..编码及时间显示 示不 同的数 字, 可采用动态显示 的方式 , 只让最低位显示 0含点) 即先 ( , 方案 : 采用液 晶显示屏 ( C ) L D 显示 。 经过 一段延时 . 再只让次低位显示 1 如此类 推。 , 由视觉暂 留, 只要我们 液晶显示屏具有低 耗 电量 . 无辐射危 险 . 以及无影 像不闪烁 等优 的延 时时间足够短 ,就能够使得数码的显 示看起来非 常的稳定 清楚 。 势 , 可视 面积大 , 画面效果好 。 分辨率 高, 抗干扰 能力 强等特 点。 能显 并 如果将 8 发光二极 管的负极( 个 阴极 ) 内接在一起 , 为数码 管的一个 示各种波形 . 作 菜单等 , 内容 十分丰 富。 显示 引脚 , 这种数码 管则被称为共 阴数码管 , 共同 的引脚 则称为共 阴极 , 8 33 .. 2声光提示 个正极则为段极。 否则 , 如果是将正极 ( 阳极 ) 内接在一起引 出的, 则称 方案 : 采用 L D小灯和蜂鸣器 。 E 为共 阳数码 管 . 共同的引脚则称为共阳极 , 个负极则为段极。 8 L D使用低 压电源 . E 安全 . 特别适 用于公 共场所 。很小 , 可以制备 2 三极管 _ 3 成 各种形状 的器件 . 并且适合 于易变 的环境 改变电流 可以变色 . 发光 三极管是一 种控制元件 . 主要用 来控制 电流 的大小 , 以共发射极 二极管方便地通过 化学修饰方 法 . 调整材 料的能带结 构和带 隙. 实现 接法 为例( 信号从基极输人 , 从集电极输出 , 发射极接地 )当基极 电压 红黄绿兰橙 多色发光。如小电流时为红色的 L D , , E 随着 电流 的增 加 . U B有一 个微小 的变 化时 . 基极 电流 I B也会随之有 一小 的变 化 . 受基 可 以依次变为橙色 , 黄色 . 最后为绿色 。 极 电流 I B的控制 。 集电极 电流 I c会有 一个很大 的变化 , 基极 电流 I B 蜂鸣器是一种一体化结构 的电子讯响器 .采用 直流电压供 电. 广 越大 , 电极 电流 I 集 C也越 大 , 之 , 极 电流越小 , 电极 电流也越 泛应用 于计算机 、 反 基 集 打印机 、 印机 、 复 报警器 、 电子玩具 、 汽车 电子设备 、 小. 即基极 电流控制集 电极 电流 的变化 。但是 集电极电流 的变化 比基 电话机 、 定时器等 电子产品 中作发声器件 。 极 电流 的变化 大得多 .这就是三极 管的放大作用 。I c的变化量与 I B 因此 , 声光提示 电路采用发光二极管和蜂鸣器 , 将二者串联 , 并 用 变化量之 比叫做三极 管的放 大倍 数 [  ̄ A CA B △表示变化量 ) 三 单 片机一 端 口控制 . 3 = I / I, ( , 当有高 电平 时导通 . 二极管 发光 同时蜂鸣器发 出 极管 的放大倍数 B 一般在几十到几百倍 。 “ 嘀嘀 ” 声作为呼 叫提示 三极 管在放大信号 时 . 先要 进入导 通状态 , 首 即要 先建立合 适的 3 .病人处按键恢复提示 .3 3 静态工作点 . 叫建立偏 置 , 也 否则会 放大失真。 我们选 用 L D灯 的亮 灭来模仿红色按键 的按下与恢复 。当病 人 E 在 三极管 的集 电极 与电源之 间接一个 电阻 , 可将 电流放大转 换成

病房呼叫系统

病房呼叫系统

病房呼叫系统病房呼叫系统是一种用于医疗机构的重要设备,旨在提供病人与医护人员之间的高效沟通和紧急呼叫服务。

本文将详细介绍病房呼叫系统的标准格式,包括系统概述、功能特点、硬件设备、软件配置和使用方法等方面的内容。

一、系统概述病房呼叫系统是一种基于现代通信技术的医疗设备,用于提供病人与医护人员之间的快速沟通和呼叫服务。

该系统通过无线通信技术将病人的呼叫信号传输给医护人员,使其能够及时了解病人的需求并做出相应的处理。

二、功能特点1. 实时呼叫:病人可以通过呼叫按钮向医护人员发送呼叫信号,医护人员能够及时收到并做出相应的处理。

2. 医护人员定位:系统可以通过定位技术准确获取医护人员的位置信息,从而能够更快速地派遣最近的医护人员前往病人所在位置。

3. 呼叫优先级设置:根据病人的病情严重程度,系统可以设置呼叫的优先级,确保紧急情况得到及时处理。

4. 呼叫记录管理:系统可以记录病人的呼叫信息,并提供查询和统计功能,方便医护人员进行工作分析和评估。

三、硬件设备病房呼叫系统通常由以下硬件设备组成:1. 呼叫按钮:安装在病人床头或手边,用于病人发起呼叫信号。

2. 呼叫接收器:安装在医护人员的工作站或手持设备上,用于接收和处理呼叫信号。

3. 基站设备:用于接收和转发呼叫信号,将其传输给医护人员的呼叫接收器。

4. 定位设备:用于准确获取医护人员的位置信息,通常采用无线定位技术实现。

四、软件配置病房呼叫系统通常需要进行以下软件配置:1. 呼叫优先级设置:根据医院的需求,配置不同的呼叫优先级,确保紧急情况得到及时处理。

2. 呼叫接收器绑定:将呼叫接收器与医护人员的工作站或手持设备进行绑定,确保呼叫信号能够准确传递给相应的医护人员。

3. 定位设备配置:对定位设备进行配置,确保能够准确获取医护人员的位置信息,并将其显示在系统界面上。

五、使用方法医护人员在使用病房呼叫系统时,需要按照以下步骤进行操作:1. 接收呼叫信号:当病人按下呼叫按钮时,医护人员的呼叫接收器会收到呼叫信号,并发出相应的提示音或震动。

病房紧急呼叫系统

病房紧急呼叫系统

东莞理工学院电子工程学院数字电子技术课程设计实验报告医院病人紧急呼叫系统09电子信息工程(机器人)1班胡亚伟学号:200941308103实验板编号:0912011/6/25本文详细叙述了本人自行设计的医院病人紧急呼叫系统在原理、结构、连接以及功能等方面的特性。

目录一、选题意义 (1)二、整体设计思想 (4)三、设计过程 (1)(一)Multisim仿真软件介绍 (2)(二)模块化设计 (1)1. 病房呼叫电路 (2)2. 核心编码电路 (5)3. 针对性复位电路 (3)(三)系统完成电路图 (5)四、电路实物连接说明 (1)五、课程设计总结 (4)附录 (1)元件清单 (2)参考文献 (5)一、选题意义本次本人选择的课程设计的题目是医院病人紧急呼叫系统。

类似系统在目前的医院里已经十分常见,几乎所有的病房里都配备的这样的紧急呼叫系统。

这些系统虽然出自不同的生产商,但往往都具备这样一些共同点,如:当病人呼叫时都可产生声或者光等信号提示并显示病人的编号、根据病人的病情来设置显示的优先级别以确保病情最重的病人最先得到医治等等。

这个系统是十分实用并且高效的,因而,这个课程设计题目是接近现实应用的,对于一个理工科的学生来说是有相当实际意义的,而且这个设计题目也是有趣的,是值得花时间甚至是大量时间反复推敲琢磨的。

 二、整体设计思想根据老师的设计要求,本题目有三个基本要求: 1.当病人紧急呼叫时,产生声、光提示,并显示病人编号。

 2. 根据病人病情设置优先级别,当有多人呼叫时,病情严重者优先。

 3.医护人员处理完当前最高级别的呼叫后,系统按优先级别显示其他呼叫的病人的编号。

 结合我所学知识,我进行了初步的分析,确定了基本的设计思想:以编码器为核心电路,配合触发器(进行信号锁存) 、译码器(对信号进行复位)以及相关的逻辑门电路,组合为一个可以对每个信号进行编码、显示、译码的电路,从而达到设计所要求的功能。

具体叙述如下: 1.用四个轻触开关来模拟四个病房的呼叫输入信号,4号优先级最高,依次降低。

急救120信息化系统

急救120信息化系统

急救120信息化系统标题:急救120信息化系统引言概述:急救120信息化系统是指利用现代信息技术对急救服务进行管理和协调的系统。

通过信息化系统,可以提高急救服务的效率和质量,为患者提供更快速、更精准的救治。

一、系统架构1.1 硬件设施:急救120信息化系统需要配备一定数量的计算机、网络设备和通讯设备,以支持系统的正常运行。

1.2 软件平台:系统需要运行在稳定的操作系统上,并配备相应的数据库管理系统和应用软件,以实现数据的存储和处理。

1.3 数据接口:系统需要与各相关部门和机构建立数据接口,以实现信息的共享和交换,提高急救服务的协调性和效率。

二、功能模块2.1 呼叫中心:系统需要设立呼叫中心,接受来自患者和求助者的急救呼叫,并及时派遣救护车和急救人员前往现场。

2.2 调度系统:系统需要实现对救护车和急救人员的调度和管理,确保他们能够快速到达事故现场并进行救治。

2.3 医疗记录:系统需要记录患者的基本信息、病史和诊断结果,以便医护人员能够及时了解患者的状况并做出相应的救治措施。

三、实时监控3.1 GPS定位:系统需要配备GPS定位功能,实时监控救护车和急救人员的位置,以便调度中心能够及时了解他们的行动轨迹。

3.2 视频监控:系统需要安装摄像头,实时监控事故现场和急救过程,以提供医护人员更准确的信息和指导。

3.3 传感器监测:系统需要配备传感器监测设备,实时监测患者的生命体征和病情变化,以便医护人员能够及时作出救治决策。

四、数据分析4.1 统计分析:系统需要对急救服务的数据进行统计和分析,了解服务的热点和薄弱环节,以提高服务的质量和效率。

4.2 预测分析:系统需要利用数据挖掘技术对急救需求进行预测,以提前做好资源调配和准备。

4.3 智能决策:系统需要实现智能决策功能,为医护人员提供科学的救治建议和指导,提高救治成功率和患者生存率。

五、安全保障5.1 数据加密:系统需要对患者的个人信息和医疗记录进行加密保护,防止信息泄露和滥用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录第1章设计总体思路 (1)一、设计要求 (1)二、基本原理 (1)三、系统框图 (2)四、总电路图 (2)第2章单元电路设计 (3)一、信号锁存电路 (3)二、优先编码电路 (4)三、显示电路 (6)四、逻辑控制电路 (6)五、二进制译码电路 (7)第3章安装、调试步骤 (9)第4章故障分析和电路改进 (10)第5章总结与体会 (11)第6章附录 (12)第7章参考文献 (13)第1章设计总体思路一、设计要求1.当病房病人紧急呼叫时(即按下呼叫按键),在医生值班室会显示当前呼叫病房病情最严重的编号(在此系统编号设定为4—7号四个,病人病情根据编号依次加重)。

2.根据病人病情设置四个优先级别。

当有多人呼叫时,病情严重者优先显示。

3.医护人员处理完当前最高级别的呼叫后,按一次医生控制按键,系统会清除当前最高优先级编号,显示此优先级编号。

依此类推系统按优先级别从高到低依次显示其它呼叫病人的编号,当全部处理完后,系统默认显示零。

二、基本原理系统由呼叫信号锁存、优先编码、二进制译码、显示及逻辑控制清除等几部分组成。

该系统通过四个不同的开关接受不同的病人紧急呼叫信号,并将其对应的信号锁存在所对应的D触发器中,再将这些信号传到型号为74148的8路优先编码中,根据优先级别对锁存信号进行编码,然后将编码输出接到数码管上显示出来。

医护人员用另外一个开关通过单稳态触发器、74160以及74138清除已处理完的病人的显示编码,单稳态触发器接到74160的清零端可以实现处理完当前最高级别的呼叫后,显示下一编号,当最高级别再次呼叫时,依然能显示其编码的功能,而74138用来对接收的信号进行译码的,其输出端接到D触发器的清零端进行清零。

当对所有的病人信号处理完毕时,数码管上显示为0。

三、系统框图图1.1 医院病人呼叫系统总体框图四、总电路图通过仿真软件,仿真出电路图如下:图1.2 病人呼叫系统原理图第2章单元电路设计一、信号锁存电路信号锁存电路用芯片74LS74的D触发器,D触发器的功能是当置数短和清零端接高电平时,CLK来一个上升沿,Q=D。

此电路运用四个D触发器,当病人呼叫时,按下开关产生一个上升沿时,D触发器就锁存相对应病人的信号。

其图形如下:图2.1 呼叫信号锁存单元原理图二、优先编码电路优先编码电路用74LS148,其功能是在EI=0电路能正常工作,当芯片0-7中引脚的输入为低电平时,在输出端A2、A1、A0就会产生优先级依次降低的二进制编码。

当D触发器Q’端接到74LS148的4-7相对应的引脚上,D触发器锁存的信号就传到优先编码其中进行编码,在输出端就产生7至4优先级依次降低的编码。

图2.2 优先编码电路原理图在此次试验中给出的四路信号中7号位的优先给最高,所以把7号触发器的信号接至I7,6—4号分解接至I6-43。

当呼叫信号单元输出信号时,对应的输入会由高电平跳转到低电平,并且与呼叫信号单元对应一致,无论I4-I6出什么信号都只出0 0 0,所以I7的优先级别最高,同理I6,I5,I4的优先级别从高到低依次排列。

三、显示电路优先编码器74LS148输出经非门74LS04接到数码管上就可以显示出病人的编码。

其中A0接1,A1接3 ,A2接5。

其电路图如下:图2.3 显示电路原理图四、逻辑控制电路逻辑控制电路运用74LS121单稳态触发器和74LS160计数器,单稳态触发器输入端接高电平输出为低电平,此时为稳态,输入为低电平输出为高电平,此时为暂态;74LS160具有异步清零和同步置数功能。

单稳态触发器输出端接74LS160清零端,当医护人员按下开关对74LS160清零,随即单稳态触发器再次暂时对74LS160清零,也就实现医护人员处理完当前最高级别的呼叫后,显示下一编码,当最高级别再次呼叫时,依然能显示其编码,并且也实现了按优先级别显示编码能依次清除。

其电路图如下:图2.4逻辑控制电路原理图五、二进制译码电路此电路运用74LS138,74LS138为3线---8线译码器,当E1为高电平,E2和E2为低电平时,输入地址A、B、C,在输出端以低电平译出。

其电路图如下:真值表如下:E3 E1 E2 |C B A | Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 ----------|------|------------------------------ X X 1 |X X X | 1 1 1 1 1 1 1 1 X 0 X |X X X | 1 1 1 1 1 1 1 1 ----------|------|------------------------------ 0 1 0 |0 0 0 | 0 1 1 1 1 1 1 1 0 1 0 |0 0 1 | 1 0 1 1 1 1 1 1 0 1 0 |0 1 0 | 1 1 0 1 1 1 1 1 0 1 0 |0 1 1 | 1 1 1 0 1 1 1 1 0 1 0 |1 0 0 | 1 1 1 1 0 1 1 1 0 1 0 |1 0 1 | 1 1 1 1 1 0 1 1 0 1 0 |1 1 0 | 1 1 1 1 1 1 0 1 0 1 0 |1 1 1 | 1 1 1 1 1 1 1 0图2.6 二进制译码单元电路原理图此电路中,当输入端输入信号时,74LS138会根据输入信号给不同的输出端送低电平,此设计中就是利用送出的低电平给信号锁存单元对应的D触发器的清零端,从而达到对输入信号清零的目的。

如上图所示,当输入端输入“5”时,Y5输出0,此时就清除了5号病人的呼叫信号;当Y7、Y6、Y5、Y4输出0时分别清除了病人7、6、5、4的呼叫信号。

第3章安装、调试步骤运用仿真软件运行无误后,可以根据仿真图进行安装,首先,在安前一定元器件型号、芯片参数是否正确以及接通芯片检测是否坏掉了,如果坏了或不符合要求,立即更换,否则,有一个元器件是坏的,调试的时候都一定会出错,会给调试带来许多麻烦。

其次,元器件布局要整体考虑,元器件所占用的空间位置不合理,接线时可能接触不良导致电路不能正常工作并且也会给维修带来不便,同时,为了减少布线带来的麻烦和提高电路的质量,尽量使芯片之间距离拉近,这样既可以节省导线,又可以降低故障风险。

最后,当所有的元器件接完线以后,把电路原理图和实物进行对照,观察是否有未接的线或者多接的线以及明显接错的线,检查之后没有问题,此时电路图已经安装完毕。

电路调试,调试是一件非常费力的事,需要足够的耐心和毅力。

首先安装之后不要急于通电,电路中可能存在短路现象,认真检查无误后再通电;医院病人紧急呼叫系统有信号锁存电路、优先编码电路、显示电路、逻辑控制电路、二进制译码电路五个单元电路,其次,对五个单元电路调试检测,观察调试结果是否与实际结果相符,如果不相符,检测相应单元电路找出错误进行改正;再次,病人紧急呼叫时,按下开关能在数码管上显示正确的编码则该部分电路正确,当医护人员处理完病人时,按下开关能清除该病人的编码则该部分电路也正确;最后,对整个电路从开始进行一次测试,调试结果和设计要求相符,此时电路就调试成功了。

第4章故障分析和电路改进由于该系统不是很复杂,所用的元器件也比较少,连线也较少,各个元器件功能清晰,所以分析起来比较简单。

但是也不免存在问题,把电路接通试电,芯片烧毁,肯定是电路中某处短路,一定要避免这种情况的发生。

当病人按下开关,数码管上没有数字显示或者数码管上的数字时不时的跳动,此时电路中的某根线接触不良。

医护人员按下开关,不能清除该病人的编号,观察是不是线没接到D触发器的清零端。

总之,电路正的绝大多数问题都是自己接线不认真造成的,所以接线时一定要全神贯注,这样接好线后基本上不会有什么问题,但是也不排除元器件损坏的原因。

在刚开始设计电路时,用了很多元器件,其实是一个很简单的电路,现在的电路是在后来的仿真中逐渐改进修正。

最初设计的时候用了2个74LS74去实现清零的功能,后来换成了一个74LS160就能实现了。

另一个改进的地方是用了4个74LS121分别接到D触发器的清零端实现清零,后来改成了1个74LS121接到74LS160清零端实现清零。

改进后的电路,少用了许多芯片以及导线,这样降低了电路故障风险,同时也提高了电路的质量。

第5章总结与体会数字电子技术是我们专业的专业基础课,它是我们以后学习其他科目的的基础,通过两周的数电课程设计,我对数电的一些知识理解的更较透彻,并且这次也相当于对数电进行了一次复习,对期末考试也是很有帮助的。

这次课程设计,我学到了很多知识,当然,这些知识不全是课本上的,同时,也培养了我的动手能力和解决问题的能力。

刚开始课程设计时,老师布置了任务,然后就是通过仿真软件进行仿真,最初只设计了一部分电路,因为对电路的某些单元电路还不太懂,还有就是对有些芯片的功能不是太清楚,后来就到图书馆或者网上查询了一些资料。

还有一些没有搞懂的问题,就寻求老师的帮助再继续后面的工作。

然后就是连接实物电路,进行调试及答辩。

这一系列的过程都是加深对数电知识的理解和检测对数电知识学习和掌握情况。

总而言之,在这次数电课程设计中提高了我对理论知识的理解,同时还磨练了我的耐心,培养了我的自学能力和动手能力。

经过两周的努力总算把课程设计完成了,这是一个坚苦而又漫长的过程,看到自己的劳动成果还是很高兴的,同时,我基本熟练掌握了仿真软件的运用,在这两周的课程设计过程中,我看到了大家的努力和拼搏,也让我懂得团队合作精神的难能可贵。

在这两周的课程设计中,得到了指导老师和同学的帮助,在此表示衷心感谢。

总之,这次课程设计让我受益匪浅,在以后的学习中,我会好好珍惜像这样的机会。

第6章附录元器件清单:名称型号数量双上升沿触发D触发器74LS74 2六反相器74LS04 13线-8线译码器74LS138 18线-3线优先编码器74LS148 1十进制同步计数器74LS160 1单稳态触发器74LS123 1显示器8段共阴 1单刀双掷开关SW-SPDT 5第7章参考文献《数字电子技术基础》周良权编《电子技术课程设计指导》彭介华编《电子技术基础实验》陈大钦编《数字电子技术基础》阎石编。
