LCR电桥操作说明
LCR数字电桥操作规范
LCR数字电桥一、目的规范LCR数字电桥的使用。
二、适用范围适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。
三、职责检验员负责基本的测试调节与维护，并作校准记录。
四、主要技术指标1.测试频率：50 Hz、60 Hz、100 Hz、120Hz、1 kHz、10 kHz、50 kHz 、100 kHz；2.测试电平：1.0V、0.3 V、0.1V；3.测量参数：L-Q、C-D、R-Q、Z-Q；4.测量准确度：0.1%；5.测量速度：快速、中速、快速6.等效方式：串联、并联；7.显示位数：主要参数5位，副参数5位。
五、操作规范1.TH2810D参数设置2.TH2817B参数设置六、校准办法按照国家有关规定，数字电桥属于非强制检定计量器具。
根据我公司的具体情况，数字电桥的校准周期定为一年。
为得到精确的测量，测量前要进行开路和短路的自校。
开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。
1.LCR数字电桥自校清零时间每天使用前进行清零。
2.仪器清零前准备，设备处于测试装态，准备短路片1片。
3.TH2810D清零a)仪器处于测试状态，按下SHIFT键。
b)按下CLEAR键选择清零功能。
c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入开路清零；如果处于短路状态，则进入短路清零。
d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退出清零操作返回测试状态。
如果清零结果正确，LCD副参数显示区显示“PASS”字符。
e)清零结束后，按ESC键取消清零功能返回测试状态。
4. TH2817B清零a)开路清零b)短路清零六、运行检查发现异常时的处理1.立即停止该设备的检测活动；2.查明设备异常的原因，如不能自修，则应送国家授权的计量测试检定机构进行维修检定；3.品质部组织相关人员追查使用该设备检测的产品流向；4.评价以往检测结果的有效性，确定需重新检测的范围；5.实施重新检测。
LCR数字电桥操作指导书
使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。
二、使用范围
公司所有来料的电阻、电容、电感。
测试频率：I(X)HZ,IKHZIOKHZ, 测试电压：0.3V
显示范围：L:0.01uH—9999H C:0.OlpF-99999Uf
R:0.01mΩ-99.99MΩ
三、使用步骤：
3.1插上电源，按下POWER电源开关键，电桥数字显示器有显示，电桥工作。
3.2开机预热30分钟后，用标准IKQ电阻检测电桥是否精确度在0.2机测试方法如下：
3.2.1按下“参数”键，调节使左边R灯亮。
4.2.2用两探测夹子夹住标准电阻两端，看阻值误差是否在0.2虬
3. 2.3探头无极性。
3.3根据被测物(电阻，电容，电感)调节“参数”至相应位置，电阻则调至R灯亮，电容则调至C灯亮，电
感则调至L灯亮。
3.4根据显示情况调节“频率”，使读数更精确。
3.5不允许被测物带电测试。
3.6测完后一切归位。
制定: 审核: 批准:。
LCR电桥操作规范
仪器名称版本LCR电桥A/0序号测试项目编制生效日期审核页数签字审核日期批准文件编号3.LCR仪应在一定的时间内进行国家计量检测机构校准。
仪器编号EZY00004仪器操作规范Easement 仪器型号TH2811C1.开启LCR仪的电源开关，在功能钮中按标识有LCR的按键再观察LCR仪量程指示信的Ω-K Ω-M Ω间的R灯亮，即表示选择在电阻档位；2.将两表笔连接电阻两端,测试值显示屏阻值即是测量值。
操作步骤1.在测量过程中应注意操作规范;2.LCR仪的各种按制应能正常地转换,测试值应能够正确的显示,否则应即时通知仪校员申请维修保证其正常使用.未使用时应放置在平台或无大的振动和干燥的地方存放,并避免物品压住机身以防其损坏;示信的uH-mH-H间的L灯亮，即表示选择在电感档位；2 3.电容测量：在功能钮中按标识有LCR的按键再观察LCR仪量程指示信的pF-nF-uF间的C灯亮，即表示选择在电容档位；4.将两表笔连接电容两端，测量值显示屏容值即是电容容量。
5.电感测量：在功能钮中按标识有LCR的按键再观察LCR仪量程指1页2011-4-1的零点校正钮，则机器自动清零。
注意事项1操作步骤更改处数更改原因2011-04-002测量前校零4读数及量程3表单编号：QG/ESM04-2011-04-0086.将两表笔连接电感两端，测量值显示屏感值即是电感量。
1.数量LCR仪可直接由数字显示屏读出量测值，在测量中应注意参考误差值；2.数量LCR仪按自身标示范围使用，不得超出其量程范围测量。
每次开启电源机器会自动清零，如在测量过程中则按一次面板上电源开关测试值显示屏测试表笔LCR 量程显示LC 的Q 值显示电阻连接方式阻值显示。
LCR电桥使用说明
开路校正长按再按
开路校准功能：在LCR电桥上插入开路连接器
1.开机长按“CAL”键，LCD副现出现“OPEN”字样。
2.再按“CAL”键开始校正，进入30秒倒计时。
3.倒计时到0，LCD出现“PRSS”字样，校准成功。
短路校准功能：在连接器上插入短接片
1.按“CAL”键，LCD副现出现“S ”字样。
2.再按“CAL”键开始校正，进入30秒倒计时。
3.倒计时到0，LCD出现“PRSS”字样，校准成功。
0.0产品名称LCR电桥
L CR电桥作业指导书产品型号UT612
PCB 资料
文件编号TSH-WI-P05-07版 本确认键/数
据保持
筛选设定
副参选择
功能开关机键频率选择、
筛选功能键开、短路校准键
串/并联功能
屏蔽保护端子
相对测量
功能测试输入
端子
USB 通讯功能
电感、电容和
电阻测量选择
LCD 显示屏
审 核
批 准
拟 制第 1 页
天津市理工科技发展公司 生效日期：2013-06-03
指导书
短路校正
再按
共 2 页效日期：2013-06-03。
LCR数字电桥-说明书

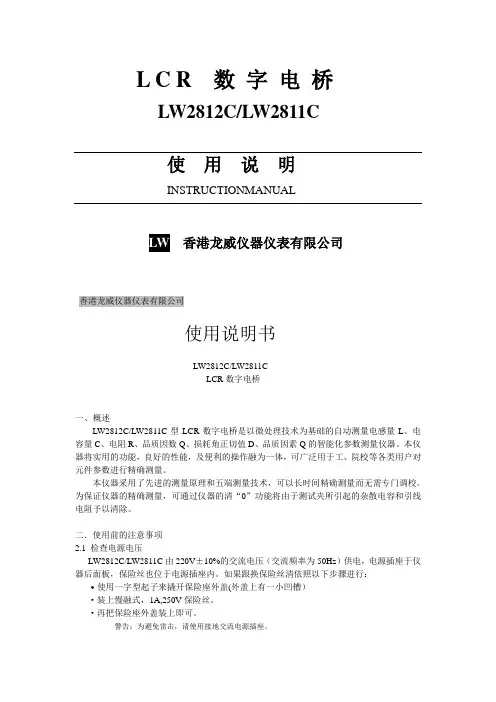

L C R 数字电桥LW2812C/LW2811C使用说明INSTRUCTIONMANUAL香港龙威仪器仪表有限公司香港龙威仪器仪表有限公司使用说明书LW2812C/LW2811CLCR数字电桥一、概述LW2812C/LW2811C型LCR数字电桥是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因数Q、损耗角正切值D、品质因素Q的智能化参数测量仪器。
本仪器将实用的功能，良好的性能，及便利的操作融为一体，可广泛用于工、院校等各类用户对元件参数进行精确测量。
本仪器采用了先进的测量原理和五端测量技术，可以长时间精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的清“0”功能将由于测试夹所引起的杂散电容和引线电阻予以清除。
二．使用前的注意事项2.1 检查电源电压LW2812C/LW2811C由220V±10%的交流电压（交流频率为50Hz）供电，电源插座于仪器后面板，保险丝也位于电源插座内。
如果跟换保险丝清依照以下步骤进行：·使用一字型起子来撬开保险座外盖(外盖上有一小凹槽）·装上慢融式，1A,250V保险丝。
·再把保险座外盖装上即可。
警告：为避免雷击，请使用接地交流电源插座。
警告：为避免人员伤害，在装卸保险丝时把电源线先拔除。
2.2 操作环境LW2812C/LW2811C可正常工作的室温范围是0℃到40℃。
如果超出此范围可能会使仪器出现故障。
不要将仪器置在有强烈磁场或是强电场的环境下测量，因为测量的结果可能会受到影响而失去精确度。
2.3 仪器的安装和操作请放置LW2812C/LW2811C在通风良好的工作场所，以免仪器因过热而损坏。
2.4 仪器测试夹具或测试电缆应保持清洁，以保证测试件接触良好。
图一LW2812C/LW2811C前面板图(1) 电源开关控制仪器电源开或关(2) 功能指示四年制LED指示灯，用于指示当前测量参数，L、C、R。
(3) 主参数显示五位LED数码管，用于显示L、C、R参数值。
LCR数字电桥-说明书
L C R 数字电桥LW2812C/LW2811C使用说明INSTRUCTloNMANUAL■香港龙威仪器仪表有限公司使用说明书LW2812C/LW2811CLCR数字电桥一、概述LW2812C/LW2811C型LCR数字电桥是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因数Q、损耗角正切值D、品质因素Q的智能化参数测量仪器。
本仪器将实用的功能，良好的性能，及便利的操作融为一体，可广泛用于工、院校等各类用户对元件参数进行精确测量。
本仪器采用了先进的测量原理和五端测量技术，可以长时间精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的清“0”功能将由于测试夹所引起的杂散电容和引线电阻予以清除。
二.使用前的注意事项2.1检查电源电压LW2812C/LW2811C 由220V ± 10%的交流电压（交流频率为50Hz）供电，电源插座于仪器后面板，保险丝也位于电源插座内。
如果跟换保险丝清依照以下步骤进行：•使用一字型起子来撬开保险座外盖（外盖上有一小凹槽）•装上慢融式，1A,250V保险丝。
•再把保险座外盖装上即可。
警告：为避免雷击，请使用接地交流电源插座。
22操作环境LW2812C/LW2811C可正常工作的室温范围是O C到40 C。
如果超出此范围可能会使仪器出现故障。
不要将仪器置在有强烈磁场或是强电场的环境下测量，因为测量的结果可能会受到影响而失去精确度。
2.3仪器的安装和操作请放置LW2812C/LW2811C在通风良好的工作场所，以免仪器因过热而损坏。
2.4仪器测试夹具或测试电缆应保持清洁，以保证测试件接触良好。
11［耳斤苇“秋飞IID HS IJ LD图一LW2812C/LW2811C 前面板图⑴电源开关控制仪器电源开或关(2) 功能指示四年制LED指示灯，用于指示当前测量参数，L、C、R O(3) 主参数显示五位LED数码管，用于显示L、C、R参数值。
(4) 主参数但未必指示三只LED指示灯，用于指示当前显示主参数的单位。
LCR数字电桥操作指导
名称： LCR数字电桥 型号： JK2817A 页数：1/1 1、目的：规范电桥使用操作规范，指导检验人员完成检验。 2、范围：IQC使用JK2817A电桥的操作指引。 3、工作准备： 本仪器使用220V±10%，频率50Hz±5%的交流电源供电，在开电源开关之前，应仔细检查是否使用了合适的电源及电源线是否正常。 3.1 仪器应在技太指标规定的环境（温度：0℃～40℃，湿度：≤85%RH）中使用，连接测试元件的测试端应远离电场，以免对测试结果产生影响。 3.2 仪器测试完毕或排除故障需打开仪器外壳时，应关掉电源开关并拔下电源插头。 4、使用步骤： 4.1 插入电源插头，将前面板电源开关按至ON，显示窗口应有变化的数字显示，否则请重新启动仪器； 4.2 仪器打开电源后，预热10分钟以上，待机内达到热平衡后，然后进行测量； 4.3 自检结束后，仪器自动设定为下列初始状态,外部显示部分为： 主参数：Cs:1.000uF 频率： 1KHz 副参数： D:0.0001 速度： MED 电平： 1.0V 内阻：100R
4.4 按一次“设置”键选择到液晶屏幕上显示参数项在闪动时，按“△”或“▽”选择测量参数。串联：电感Ls-Q、电容Cs-D、电阻Rs-Q; 并联：电感Lp-Q、电容Cp-D、电阻Rp-Q 4.5 选择测量频率：按一次“设置”键，然后按“◁”或“▷”选择到液晶屏上显示频率项在闪动时，按“△”或“▽”选择所要测量参数， 100Hz、120Hz、1KHz、10KHz 4.6 选择测量速度：按一次“设置”键，然后按“◁”或“▷”选择到液晶屏上显示频率项在闪动时，按“△”或“▽”选择所需测量参数， 慢速（SLW）、中速（MED）、快速（FAT） 4.7 选择测量电平：按一次“设置”键，然后按“◁”或“▷”选择到液晶屏上显示频率项在闪动时，按“△”或“▽”选择所要测量参数， 1.0V、0.3V、0.1V 4.8 选择内阻:按一次“设置”键，然后按“◁”或“▷”选择到液晶屏上显示频率项在闪动时，按“△”或“▽”选择所要测量参数, 100R、30R 4.9 选择测量方式：自动或锁定 5.清“0”功能 5.1 短路清“0”：测量电容时，先将测量夹具或测量电缆开路，按一次“清零”键，键上方的灯亮则为清零，灯不亮则不清零； 5.2 开路清“0”：测量电阻、电感时，用短、粗的裸体导线短路，按一次“清零”键，键上方的灯亮则为清零，灯不亮则不清零。
LCR电桥使用说明书
LCR电桥使用说明书1. 引言1.1 目的本文档旨在提供关于LCR电桥的详细信息和操作指南，以帮助用户正确、高效地使用该设备。
1.2 范围此说明书适用于所有型号的LCR电桥，并包含了相关法律名词及其注释。
2. 设备概述LCR电桥是一种精密测量仪器，可用来测试被测物体（如元件或线路）的阻抗参数。
它由以下主要部分组成：- 主机：负责控制整个系统并显示结果；- 测试夹具：将被测物体连接到主机上进行测试；- 控制面板：提供各种设置选项和功能按钮。
3. 安装与准备工作在开始使用之前，请确保已完成以下步骤：a) 将主机插入稳定且接地良好的插座中；b) 连接测试夹具至相应端口，并确认连接牢固无松动；c) 打开设备并等待初始化过程完成。
4.基本操作流程下面是一个简单示例演示了如何执行基本LRC检查: a）选择所需模式（例如RLC, LCQ, LCR）；b) 设置测试频率和信号电平；c) 将被测物体连接到测试夹具上，并确保稳定无松动的接触点；d）按下“开始”按钮，等待结果显示。
5. 高级功能本节介绍了LCR电桥的一些高级功能及其使用方法。
包括但不限于：- 自动校准：通过内置自检程序进行设备校准以提高精度。
- 数据存储与导出：将测量数据保存至外部存储器或计算机中，并支持常见文件格式（如CSV、Excel等）。
6.故障排除如果在使用过程中遇到任何问题，请参考以下步骤来解决：a) 检查所有连接是否牢固且正确插入;b) 确认所选参数设置是否合适并符合要求;c) 参照用户手册寻找可能相关的错误代码或警告信息;7. 安全注意事项在操作LCR电桥时，请务必遵守以下安全规范:a). 使用专用仪表线缆和配件, 不得私自更换非原厂零件;b). 注意防止静电干扰；8.附件本文档涉及附件请参考相应章节内容获取。
9.法律名词及注释- LCR电桥：一种用于测量被测物体阻抗参数的仪器。
- 阻抗：指元件或线路对交流信号的响应程度，通常由复数表示。
国峰电子高端 LCR 数字电桥通用使用手册说明书
目录第1章仪器检查及准备 (7)1.1开箱检查 (7)1.2电源连接 (7)1.3保险丝 (7)1.4环境要求 (7)1.5测试夹具要求 (7)1.6精度保证 (7)第2章面板说明及入门操作 (8)2.1仪器简介 (8)2.2前面板说明 (8)2.3后面板说明 (9)2.4显示区域定义 (10)2.5主菜单按键和相应显示页面 (10)2.5.1 测量显示页面按键[MEAS] (10)2.5.2 设置页面按键[SETUP] (10)2.5.3 系统设置页面按键[SYSTEM] (10)2.6基本操作 (10)2.7开机 (11)第3章显示及设置页面说明 (12)3.1<元件测量显示>页面 (12)3.2<档号显示>页面 (14)3.3<档计数显示>页面 (14)3.4<列表扫描显示>页面 (15)3.5<多参数显示>页面（部分型号机型无该功能） (16)3.6<曲线扫描显示>页面 (17)3.6.1 A max 和 A）值： (17)3.6.2 A min 和a）值： (17)3.6.3 B max 和B）值： (17)3.6.6 超声器件的测试 (18)3.7LCR模式U盘保存数据功能 (19)3.8<测量设置>页面 (20)3.8.1 触发： (21)3.8.2 恒电平： (21)3.8.3 ISO: (21)3.8.4 平均: (22)3.8.5 电平监视功能Vm、Im: (22)3.8.6 延时： (22)3.8.7 内阻： (22)3.8.8 偏差测试功能：。
(22)3.8.9 清除设置： (22)3.9<用户校准>页面 (23)3.9.1 开路： (23)3.9.2 短路： (24)3.9.3 负载： (24)3.9.4 频率1、频率2、频率3： (24)3.9.5 电缆： (25)3.10<极限列表设置>页面 (25)3.10.1 参数： (25)3.10.2 比较方式： (25)3.10.3 标称： (26)3.10.4 比较器开关： (26)3.10.5 附属档开关： (26)3.10.6 上、下限： (26)3.11<列表扫描设置>页面 (26)3.11.1 方式： (26)3.11.2 列表扫描测试条件： (26)3.11.3 LMT、下限、上限： (27)3.12<多参数设置>页面（部分机型无该功能） (27)3.12.1 极限方式： (27)3.12.2 参数栏： (27)3.13<曲线扫描设置>页面 (27)3.13.3 结束： (28)3.13.4 纵坐标范围设定： (28)第4章变压器单机测试（部分机型有此功能） (29)4.1<变压器测试设置>页面 (29)4.1.1 延时： (29)4.1.2 偏置： (29)4.1.3 方式： (29)4.1.4 TURN： (29)4.1.5 Lx： (29)4.1.6 Zx： (30)4.1.7 Acr： (30)4.1.8 Dcr： (30)4.1.9 频率、电平及和√/χ开关 (30)4.2<变压器极限设置>页面 (30)4.2.1 极限方式: (30)4.2.2 参数、标称、下限及上限： (31)4.3<变压器测量显示>页面 (31)4.4<变压器判别显示>页面 (31)4.5单组变压器U盘数据保存功能 (32)第5章 [SYSTEM]菜单键说明 (33)5.1<系统设置>页面 (33)5.1.1 屏幕亮度： (33)5.1.2 显示风格： (33)5.1.3 按键声音： (33)5.1.4 语言： (33)5.1.5 密码： (33)5.1.6 日期和时间： (33)5.2<测试设置>功能页面 (33)5.2.1 系统功能： (34)5.2.2 讯响： (34)5.2.5 偏置源： (34)5.2.6 HANDLER模式： (34)5.2.7 触发沿： (34)5.3<接口设置>功能页面 (34)5.3.1 接口模式： (35)5.3.2 RS232C设置： (35)5.3.3 GPIB设置： (35)5.3.4 USBTMC： (35)5.3.5 USBCDC： (35)5.4<系统信息>功能页面 (35)第6章 [FILE]键文件管理说明 (36)6.1.1 单组元件设定文件（*.LCR） (36)6.1.2 文件操作步骤： (36)第7章性能与测试 (38)7.1测量功能 (38)7.1.1 部分测量参数细分说明 (38)测试信号频率 (38)7.1.2 信号模式 (38)7.1.3 测试信号电平 (38)7.1.4 测试信号电平监视器 (38)7.1.5 直流电阻测试电压 (38)7.1.6 内部直流电压偏置 (39)7.2测量准确度 (39)7.2.1 │Z│、│Y│、L、C、R、X、G、B的准确度 (39)7.2.2 D 准确度 (39)7.2.3 Q 准确度 (39)7.2.4 θ 准确度 (40)7.2.5 G 准确度 (40)7.2.6 Rp 准确度 (40)7.2.7 Rs 准确度 (40)7.3安全要求 (44)7.3.1 绝缘电阻 (44)7.3.2 绝缘强度 (44)7.3.3 泄漏电流 (44)7.4电磁兼容性要求 (44)7.5性能测试 (44)7.5.1 工作条件 (44)7.5.2 试验仪器和设备见下表 (45)7.5.3 功能检查 (45)7.5.4 测试信号电平 (45)7.5.5 频率 (46)7.5.6 测量准确度 (46)7.5.7 电容量C、损耗D准确度 (46)7.5.8 电感量L准确度 (46)7.5.9 阻抗Z准确度 (46)第8章远程控制 (47)8.1RS232C接口说明 (47)8.2GPIB接口说明（选购） (48)8.2.1 GPIB接口功能 (49)8.2.2 GPIB地址 (49)8.2.3 GPIB总线功能 (49)8.2.4 可编程仪器命令标准（SCPI） (50)8.3USBTMC接口说明 (50)8.3.1 安装驱动 (50)8.4USBCDC虚拟串口 (51)8.4.1 安装驱动 (51)第9章 HANDLER接口使用说明 (52)9.1技术说明 (52)9.2操作说明 (52)9.2.1 介绍 (52)9.2.2 信号线定义 (52)9.2.4 使用操作 (57)附录-仪器型号参数表 (59)本文约定：1.本手册将以我司代替常州市国峰电子科技有限公司，不再重复全称。
LCR电桥使用说明书
内容页次安全标示 (ii)1. 介绍 (1)2. 使用前注意事项…….…………………………………………2-1.包装之拆卸………………….……………………………..2-2.工作电压之检查…………………..……………………….2-3.工作环境……………………………………..…………….2-4.仪器安装位置………………….…………………………..2 2 2 2 23. 面板之功能介绍 (3)仪器操作…………….………………………………...….……4-1.归零………………………………………………………... 4-2.功能选择…..………………………………………………. 4-2-1.主从显示..…….…………………….…………………4-2-2.并/串联等效电路……………………………………... 4-2-3.测量显示………………………………………………4-2-4.标称值……………………………………….………... 4-2-5.测量速度之选择…………………………….………... 4-3.设定条件…..……………………………………………….7 7 9 9 10 11 12 14 154.4-3-1.偏压………………………………………….………... 4-3-2.测试频率………………………………………………4-3-3.D/Q 之ppm单位……………………………….……4-3-4.测试电压………………………………………….…... 4-3-5.固定电压源………………………….………………... 4-3-6.测试范围固定…………………………………………4-3-7.平均次数…………………………………..………….. 4-3-8.记忆功能…………………………………..………….15 17 17 19 19 19 21 235. 校正 (26)6. 规格 (36)7. 讯息代码 (43)8. 一般维修 (44)8-1.清洁方法............................................................ 8-2.电池更换............................................................ 8-3.故障维修 (44)4445安全标示以下之各种安全术语可能会出现在这本操作手册或是本产品上：警告：表示产品在某一确认情况下或是在实际应用上之结果可能会对人体产生伤害甚至于造成生命之损失。
LCR手持电桥用户说明书V1.0.2
LCR 手持电桥用户说明书V1.0.2目录安全事项 (1)安全指南 (1)安全符号 (1)概况 (3)第1章前面板概览 (4)1.1 前面板 (4)1.2 用户界面 (5)1.2.1 测量界面 (5)12.2 系统设置界面 (6)1.3 测试端口 (6)第2章操作指南 (7)2.1 开关机 (7)2.2 测试参数 (7)2.2.1 测试频率 (7)2.2.2 测试电平 (7)2.2.3 测试量程 (7)2.2.4 测试速度 (8)2.2.5 主参数选择 (8)2.2.6 副参数选择 (8)2.2.7 容差方式标称值设置 (8)2.2.8 等效方式选择 (9)2.3 相对模式 (9)2.4 读数保持模式(HOLD) (9)2.5 数据记录功能 (9)2.6 校正功能 (9)2.7 固件升级 (10)第3章快速应用指南 (12)3.1 电阻测量 (12)3.2 电容测量 (13)3.3 电感测量 (14)3.4 阻抗测量 (14)第4章远程通讯 (15)4.1 仪器连接电脑 (15)4.2 指令参考 (17)4.2.1 公用指令 (17)4.2.2子系统指令 (17)第5章仪器参数 (19)5.1 通用参数 (19)5.2 精度指标 (19)第6章维护 (24)6.1 检修 (24)6.2 清洁 (24)附件 (24)安全事项仔细阅读下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品为避免可能的危险，请务必按照规定使用本产品。
⚫只有专业授权人员才能执行维修。
⚫请勿开盖操作。
外盖或面板打开时请勿运行本产品。
⚫怀疑产品出现故障时，请勿进行操作。
如果您怀疑此产品已被损坏，可请合格的维修人员进行检查。
⚫请勿在潮湿环境下操作。
⚫请勿在易燃易爆的环境下操作。
⚫请保持产品表面的清洁和干燥。
⚫安全警告：涉及安全及人身伤害，或损坏产品，造成测试不良的操作使用或环境条件，在手册会有相关申明，应严格遵守。
LCR数字电桥操作规程
5、“清零”键：对短路、开路清零校准。
二、操作方法
1、将测试夹具或测试电缆连接仪器面板的HD、HS、LD、LS四个测试端。使用测试电缆时，应将HD与HS短接；LD与LS短接。对有屏蔽外壳的被测件，应把屏蔽层与仪器“地”相连。
2、接通仪器电源。
3、清零校准。按“清零”键，窗口A显示“CLEAR”；窗口B显示“SH”。用阻值近似于零的低阻导线将测试端可靠短接，再按“清零”键，仪器短路清零，窗口A显示“CLEAR”，窗口B显示“OP”；将仪器测试端开路，第三次按“清零”键，仪器开路清零，并退出清零状态。
4、测试元器件。将待测器件插入夹具或连接到测试电缆线上，按“LCR”键，选择需测参数，仪器自动选择最佳量程，并由A、B窗口显示输出（A窗口显示R、L参数时，B窗口显示Q值；A窗口显示C参数时，B窗口显示D%值）。如果待测元件数量多，可按“锁定”键，仪器将锁定当前最佳量程，可提高测试效率。
三、意事项
1、用测试电缆时，应将HD与HS短接，LD与LS短接。
2、测试时，选择没有强磁场的环境中进行测试，并应将被测物放置在绝缘台面上测量。
3、带高压的电容，应该先将它放电，然后再进行测试。
4、用前必须熟读说构检定为准。
编制
审核
批准
日期
日期
日期
文件号
YLJ-4
LCR数字电桥操作规程
检测设备操作规程
版本号
A
生效日期
即时
修改号
第1页
共1页
一、键功能说明
1、“LCR”键：显示参数选择键。将仪器选择至所需参数测量状态。
2、“频率”键：设定测试信号的频率（10KHz、1KHz、100Hz、），按检验标准的规定选择。
LCR电桥使用说明书
内容页次安全标示 (ii)1. 介绍 (1)2. 使用前注意事项…….…………………………………………2-1.包装之拆卸………………….……………………………..2-2.工作电压之检查…………………..……………………….2-3.工作环境……………………………………..…………….2-4.仪器安装位置………………….…………………………..2 2 2 2 23. 面板之功能介绍 (3)仪器操作…………….………………………………...….……4-1.归零………………………………………………………... 4-2.功能选择…..………………………………………………. 4-2-1.主从显示..…….…………………….…………………4-2-2.并/串联等效电路……………………………………... 4-2-3.测量显示………………………………………………4-2-4.标称值……………………………………….………... 4-2-5.测量速度之选择…………………………….………... 4-3.设定条件…..……………………………………………….7 7 9 9 10 11 12 14 154.4-3-1.偏压………………………………………….………... 4-3-2.测试频率………………………………………………4-3-3.D/Q 之ppm单位……………………………….……4-3-4.测试电压………………………………………….…... 4-3-5.固定电压源………………………….………………... 4-3-6.测试范围固定…………………………………………4-3-7.平均次数…………………………………..………….. 4-3-8.记忆功能…………………………………..………….15 17 17 19 19 19 21 235. 校正 (26)6. 规格 (36)7. 讯息代码 (43)8. 一般维修 (44)8-1.清洁方法............................................................ 8-2.电池更换............................................................ 8-3.故障维修 (44)4445安全标示以下之各种安全术语可能会出现在这本操作手册或是本产品上：警告：表示产品在某一确认情况下或是在实际应用上之结果可能会对人体产生伤害甚至于造成生命之损失。
LCR数字电桥操作指导书(CH-6115)
珠海君柏电子有限公司LCR （CH-6115）数字电桥操作规范一、目的1、规范LCR 数字电桥测试仪的操作，指导测试作业。
二、适用范围1、适用于测试瓷片、贴片、插件电容、电阻、电感。
三、仪器基本键位说明：四、仪器使用前准备工作：1：确认输入电源电压并可靠接通仪器，确认仪器电源开关置于OFF 位置； 2：开机预热至少1分种，确认LCR 电桥是否能正常可靠工作； 3：连接合适的测试夹具或测试电缆；4：开机稳定后，对仪器执行开路和短路清零，如下图所示：4.0开路清零设置：4.1如上图（1）所示，按清零（ZERO ）键，箭头指向OPEN ，测试夹要求断开，再按确选择：OPEN清零键确认键认键，仪器开始进行开路清零。
4.2短路清零设置4.3如上图（2）所示，按清零（ZERO ）键，按“上下方向键”使箭头选定SHORT ，测试夹要求短路连接，再按确认键，仪器开始进行短路清零。
5、测量被测物件（电阻、电容、电感）设置仪器相对应参数，请参考（插件与贴片产品进料检验规范）设置；五、使用仪器测试6、将被测件连接于测试端上，开始测量：6.1.0电容测量操作步骤：6.1.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,待机状态下按“下方向键”进行电容选取，先按“下方向键”屏幕上会显示（L/Q 、C/D 、R/Q ），选取C/D ；再按“左右方向键”依次进行频率、电压、串并联选定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ 、120HZ 、1KHZ 、10KHZ 、40KHZ 、100KHZ ）；后按“左右方向键”进行电压（仪器所提供的电压分别为：0.10V 、0.25V 、0.30V 、1.00V ）设置，再按“左右方向键”进行串联并联选定，选择所需串并联状态（SERIES ：表示串联；PARALLEL ：表示并联，选中后箭头会指上对应选项）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；如图（3）所示：测试夹短路连接选择：SHORT确认键清零键设置参数如下：6.2.0电阻测量操作步骤：6.2.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,按“下方向键”进行电阻（屏幕上会显示L/Q、C/D、R/Q）选定，选取R/Q；按左右方向键依次进行频率、电压、串并联选定。
LCR数字电桥-说明书
L C R 数字电桥LW2812C/LW2811C使用说明INSTRUCTloNMANUAL■香港龙威仪器仪表有限公司使用说明书LW2812C/LW2811CLCR数字电桥一、概述LW2812C/LW2811C型LCR数字电桥是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因数Q、损耗角正切值D、品质因素Q的智能化参数测量仪器。
本仪器将实用的功能，良好的性能，及便利的操作融为一体，可广泛用于工、院校等各类用户对元件参数进行精确测量。
本仪器采用了先进的测量原理和五端测量技术，可以长时间精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的清“0”功能将由于测试夹所引起的杂散电容和引线电阻予以清除。
二.使用前的注意事项2.1检查电源电压LW2812C/LW2811C 由220V ± 10%的交流电压（交流频率为50Hz）供电，电源插座于仪器后面板，保险丝也位于电源插座内。
如果跟换保险丝清依照以下步骤进行：•使用一字型起子来撬开保险座外盖（外盖上有一小凹槽）•装上慢融式，1A,250V保险丝。
•再把保险座外盖装上即可。
警告：为避免雷击，请使用接地交流电源插座。
22操作环境LW2812C/LW2811C可正常工作的室温范围是O C到40 C。
如果超出此范围可能会使仪器出现故障。
不要将仪器置在有强烈磁场或是强电场的环境下测量，因为测量的结果可能会受到影响而失去精确度。
2.3仪器的安装和操作请放置LW2812C/LW2811C在通风良好的工作场所，以免仪器因过热而损坏。
2.4仪器测试夹具或测试电缆应保持清洁，以保证测试件接触良好。
11［耳斤苇“秋飞IID HS IJ LD图一LW2812C/LW2811C 前面板图⑴电源开关控制仪器电源开或关(2) 功能指示四年制LED指示灯，用于指示当前测量参数，L、C、R O(3) 主参数显示五位LED数码管，用于显示L、C、R参数值。
(4) 主参数但未必指示三只LED指示灯，用于指示当前显示主参数的单位。
金科 精密LCR数字电桥 使用说明书
使用说明书OPERATION MANUAL精密LCR数字电桥安全警告:在使用操作和维护本仪器的任何过程中，务必遵守各项安全防护措施。
如果忽视和不遵守这些安全措施及本手册中的警告，不但会影响仪器性能，更可能导致仪器的直接损坏，并可能危及人身安全。
对于不遵守这些安全防范措施而造成的后果，优高电子科技有限公司不承担任何后果。
仪器接地本仪器为I 类安全仪器，连接电源时，请确认电源插座含有接地线。
如未接地，则机壳上有带静电或感应电及来自电源入口电击的危险，可能会造成人身伤害！ 触电危险操作，测试与与仪器维护时谨防触电，非专业人员请勿擅自打开机箱，专业人员如需更换保险丝或进行其它维护，务必先拔去电源插头，并在有人员陪同情况下进行。
即使已拔去电源插头，电容上电荷仍可能会有危险电压，应稍过几分钟待放电后再行操作。
请勿擅自对仪器内部电路及元件进行更换和调整！输入电源请按本仪器规定的电源参数要求使用电源，不符合规格的电源输入可能损坏本仪器。
更换保险丝请使用相同规格远离爆炸性气体环境电子仪器不可以在易燃易爆气体环境中使用，或者在含有腐蚀性气体或烟尘环境中使用，避免带来危险。
其它安全事项请不要向本仪器的测试端子以及其它输入输出端子随意施加外部电压源或电流源。
使用外部偏置电流源或电压源测试时，必需有隔离措施。
带电器件务必放电后再进行测试。
目录使用说明书 (I)目录 (I)第1章准备使用 (1)1.1检查装运 (1)1.2检查电源 (1)1.3安装保险丝 (1)1.4连接电源线 (1)1.5环境要求 (2)1.6启动仪器 (2)1.7使用夹具 (2)第2章概述 (3)2.1前面板介绍 (3)2.2后面板介绍 (5)2.3显示区域介绍 (6)2.4基本操作指南 (7)第3章测量显示 (8)3.1<测量显示>页面 (8)多参数显示 (8)关闭显示 (9)监控显示 (9)小数位锁定 (10)量程设置(RANGE) (10)测试频率(FREQ) (11)测试电平(LEVEL) (11)测量速度(SPEED) (12)直流偏置(BIAS) (12)快捷清零 (12)3.2<分选显示>页面 (13)显示信息 (14)档比较(BIN CMP) (14)档计数(COUNTER) (14)3.3<通过测试>页面 (15)显示信息 (15)3.4<列表扫描>页面 (16)显示信息 (16)扫描模式 (17)不合格时 (17)3.5<图形扫描>页面 (17)显示信息 (18)工具 (18)第4章测量设置 (20)4.1复位测量设置 (20)4.2<测量设置>页面 (20)触发模式(TRIG) (22)触发延时(TRG DLY) (22)输出阻抗(SRC IMP) (22)平均次数(AVG) (23)自动LCR(AUTO LCR) (23)自动电平控制(ALC) (24)直流隔离(DCI ISO) (24)偏置源(BIAS SRC) (24)电压监视(VAC MON) (24)电流监视(IAC MON) (25)偏差模式(DEV) (25)偏差参考(REF) (25)步进延时(STEP DLY) (26)直流源(DC SOUR) (26)工具(TOOL) (26)4.3<极限设置>页面 (26)容限模式(TOL MODE) (27)顺序模式(SEQ MODE) (29)标称值(NOM) (29)参数交换(FUNC) (30)比较模式(CMP MODE) (30)公差模式(TOL MODE) (30)档比较(BIN CMP) (30)辅档开关(AUX BIN) (31)极限数据 (31)工具(TOOL) (31)4.4<用户修正>页面 (31)引用修正数据 (32)开路修正(OPEN) (33)短路修正(SHORT) (33)负载修正(LOAD) (34)电缆长度(CABLE) (34)通道模式(CH MODE) (34)修正参数(FUNC) (34)指定频率点修正 (35)工具(TOOL) (36)4.5<列表设置>页面 (36)编号 (37)参数 (37)频率 (37)电平 (37)偏置及直流源 (38)步进延时 (38)比较极限 (38)4.6<图形设置>页面 (38)扫描模式(MODE) (39)扫描始点(START) (40)扫描终点(STOP) (40)设定坐标范围 (40)工具(TOOL) (40)第5章系统配置 (42)5.1<系统设置>页面 (42)仪器功能(MAIN FUNC) (43)合格讯响(PASS ALARM)、失败讯响(FAIL ALARM) (43)显示风格(SKIN) (43)语言(LANGUAGE) (43)按键音(KEY SOUND) (44)密码(PASSWORD) (44)保存类型(SAVE TYPE) (44)配置系统时间 (44)HDL触发边沿(HDL TRIG EDGE) (45)HDL输出模式(HDL OUTPUT) (45)HDL延时(HDL DELAY) (45)总线模式(BUS MODE) (45)总线地址(BUS ADDR) (45)波特率(BAUD RATE) (46)多机模式(MULTI MODE) (46)数据发送(FETCH MODE) (46)数据保存(SAVE DATA) (46)偏置源（BIAS SOURCE） (46)工具(TOOL) (47)5.2<固件升级>页面 (47)第6存储与调用 (49)6.1存储系统概述 (49)存储功能 (49)调用功能 (49)存储媒体类型 (49)U盘文件结构 (49)6.2快捷保存到U盘 (50)将测量结果保存到U盘 (50)将屏幕快照保存到U盘 (51)6.3<文件列表>页面 (52)浏览文件 (52)操作文件 (52)第7章技术指标 (54)7.1测量精度 (54)7.2性能测试 (58)7.3通用指标 (61)附录A远程控制 (62)A.1RS232C远程控制系统 (62)RS232C参数 (63)A.3USB远程控制系统 (63)A.4数据格式 (65)附录B HANDLER接口 (67)B.1基本信息 (67)技术参数 (67)B.2信号线定义 (68)B.3时序图 (70)分选测量输出时序图 (70)列表扫描时序图 (71)B.4电气特征 (72)HANDLER接口板 (72)直流隔离输出 (73)直流隔离输入 (74)第1章准备使用感谢您购买和使用我公司产品，在您使用本仪器前请首先根据随机的装箱清单进行检查和核对，若有不符请尽快与我公司联系，以维护您的权益。
LCR数字电桥操作指导书
有限公司
文 件 编 号
EM-006 A0 第 1/3 页
LCR 数字电桥操作规范
版 页
次 数
修 订 履 历
版 次
A0
日 期
修 改 摘 要 (Excerpts)
初版建立
备 注
核
订
梁剑光
2017 年 1 月 27 日
公布实施日期：2017 年 1 月 28 日
年 月 日
2017 年 1 月 26 日
有限公司
主 题
LCR 数字电桥操作规范
主办单位
品质部
第
3
/
3
页
3.2.2．按“LCR”键选择 L，C 和 R。 3.2.3 副参数(品质因数 Q 和损耗角 D)则随着选择“LCR”自动转换：C－D，L－Q，R－Q。 3.3 实施测量： 用测试夹夹住被测零件（注意:有极性的不能把极性接反） ，进行测试。 4.0 注意事项： 4.1 选对测试条件，不然测试参数相差悬殊。 4.2 本仪器必须在恒温 20~26℃条件下测试，否则测试结果相差太大。
有限公司
主 题
LCR 数字电桥操作规范
主办单位
品质部
第
2
/
3
页
1.目的： 制订本指导书，使数字 LCR 电桥操作有依可据； 2.范围：本数字 LCR 电桥； 3.使用介绍： 3.1 开机预热 插上电源插头，打开电源开关，预热 10 分钟,待机内达到热平衡后，进行正常测试。 3.2 清“0”校准： 按“清零”键，将测试表笔相互短接，仪器显示器 A 区显示“CLEAR” ，显示器 B 区显示“SH”(short)。 将测试夹短接(夹在一起)，按“清零”键，仪器短路清“0” ，然后 A 显示“CLEAR” ，B 显示“OP” （open） 。 将仪器测试夹开路，按“清零”键，仪器开路清“0”后退出清“0”状态。 注：若测试夹短路或开路不可靠，按了清零键后，仪器不进行清“0”操作直接退回测试状态。 3.2 测量条件选择 根据被测零件选择相应的频率、方式和零件类型（L、C、R） 3.2.1 频率：按“频率”键，依规格书要求选择频率（100HZ、1KHZ、10KHZ） ，无要求时，按下表选 取（因本仪器不提供 120HZ 的频率，当测量条件为 120HZ 时，近似选 100HZ） 。
LCR电桥测试仪操作指引
LCR电桥测试仪操作指引1.仪器准备(1)确保仪器处于稳定的工作环境，远离干扰源。
(2)检查电源电压是否符合仪器要求，接通电源并打开仪器的电源开关。
(3)启动仪器并等待仪器初始化完成。
2.连接被测件(1)根据被测件的类型选择合适的测量夹具，确保夹具与被测件接触良好。
(2)将夹具的接线引出口与仪器的测试引脚相连，确保连接稳固。
(3)检查连接是否正确，没有接错引脚。
3.设置测量参数(1)使用仪器面板上的菜单按钮进入设置界面。
(2)根据被测件的类型选择相应的测量模式，例如电感、电容或电阻。
(3)根据实际需要设定额定值范围和测量精度。
(4)确认设置并返回测量界面。
4.进行测量(1)通过仪器面板上的选项或软键盘输入被测件的基本参数，例如电感的感值、电容的容值等。
(2)点击"开始测量"按钮，仪器开始进行测量。
(3)等待测量完成，并注意仪器面板上的指示灯和数值显示。
5.记录测量结果(1)在测量完成后，记录仪器显示的测量数值。
(2)如果需要，可以按下仪器面板上的保存按钮将测量结果保存到仪器内部存储器或外部存储介质。
(3)根据需要打印测量结果或导出到计算机进行后续处理。
6.断开连接(1)测量完成后，断开夹具与被测件的连接。
(2)断开夹具与仪器测试引脚的连接。
(3)断开仪器的电源，并将测试引脚与夹具收好，以便下次使用。
7.仪器维护(1)定期清洁仪器外壳和面板，确保仪器正常工作。
(2)避免仪器受到强磁场或高温环境的影响。
LCR电桥测试仪操作指引的上述步骤可帮助用户正确且有效地使用LCR电桥测试仪进行测量，提高测量效率和准确性。
用户在操作测试仪前，应仔细阅读仪器说明书，并根据实际需要进行适当的调试和设置，以获得准确的测量结果。
同时，用户还应注意对仪器进行正确的维护和保养，以延长仪器的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TH2817B数字电桥操作指导书
1.目的
为规范仪器使用操作，确保元器件的品质，延长仪器使用寿命，保障测试安全。
2.适用范围
电感，电容，电阻参数测试操作。
频率范围：50Hz～100kHz 间共十个典型频率，测试
信号电平: 0.1V、0.3V、1V 三种测试电平，恒定可选的源内阻：30Ω或100Ω。
3.仪器测试操作
3.1仪器测试前准备工作
3.1.1检查仪器供电电源是否为AC220±10V，50Hz/60HZ。
3.1.2仪器接通电源前应关掉电源开关。
3.1.3开启仪器预热20分钟。
3.2设置仪器
3.2.1根据所要测试的元器件要求，对下述相关参数进行设置。
3.2.2根据测试元器件要求，按主参数键，仪器在支持的各参数间循环切换，或者先按主
参数键后，再按▲、▼键仪器在Z，CS,CP,LS,LP,RS,RP各测试参数间循环切换。
按副参数键，
仪器在支持的各参数间循环切换，或者先按主参数键后，再按▲、▼键仪器在θ°(角度)，θr
（弧度），R，X，Q，D各测试参数间循环切换。
3.2.3按频率键，仪器在支持的各参数间循环切换，或者先按频率键后，再按▲、▼键仪
器在支持的各频率（50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，20kHzBZB，40kHz，
50kHz，100kHz）间循环切换。
3.2.4按电平键，仪器在支持的各参数间循环切换，或者先按电平键后，再按▲、▼键切：
仪器在支持的各电平（0.1V，0.3V，1V）间循环切换电平。
3.2.5按速度键，仪器在支持的各参数间循环切换，或者先按速度键后，再按▲、▼键切
仪器在支持的快速（F），中速（M），慢速（S）间循环切换。
3.2.6按量程键后，再按▲或▼键，可手动选择量程。
量程可在自动（AUTO）和锁定
（HOLD）状态间切换，一般选择自动（AUTO）模式，则同时进入量程保持状态。
3.2.7在测试页面，按上档键，屏幕左上角“SHIFT”点亮，按下设置键进入测量设置界面，
在测量设置页，通过左右按键选择项目TRIG(触发方式)，再通过然后按【▲】或【▼】
键，可选择“INT”，“MAN”或“EXT”这三种触发方式，一般将其设置为INT(内部)。
按【ENT】
键确认数据输入，返回测试界面；通过左右键选择“SRES”（输出内阻）项，再按【▲】
或【▼】键选择“100Ω”或“30Ω”，一般测试选择100Ω，按【ENT】键确认数据输入，
返回测试界面。
通过左右按键选择“CABLE”（电缆长度）项，再按【▲】或【▼】键选
择“0m”、“1m”或“CUST”，根据测量时使用的输出测试夹具进行选择。
按【ENT】键确
认数据输入，返回测试界面。
通过按左右键选择“ZERO”（清零开关）项，再按【▲】
或【▼】键选择“ON”（打开）或“OFF”（关闭）方式。
选择“ON”开，按【ENT】键确
认数据输入，返回测试界面。
3.2.8按上档键，再按开路键进入开路清零菜单。
开路清零功能能够消除测试线，测试夹
具与被测元件并联的杂散电容的影响。
通过按【▲】或【▼】键来选择执行“SPOT”或
“SWEEP”清零，即对当前频率点或所有的频率点进行清零，一般选”SWEEP”。
3.2.9按上档键，再按短路键进入短路清零菜单。
短路清零能够消除测试线与测试夹具与被
测元件串联的剩余阻抗如引线电阻或引线电感的影响。
通过按【▲】或【▼】键来选择执行
“SPOT”或“SWEEP”清零，即对当前频率点或所有的频率点进行清零，一般选”SWEEP”。
3.2.10按上档再按显示键，仪器可在直读显示（DIR）——实际测量值；绝对偏差显示（⊿）
——测量值与称值的绝对偏差；百分比偏差显示（%）——测量值与标称值的百分比偏差几
种切换方式中进行切换显示。
一般我们选择直读显示。
3.3进行测试
3.3.1仪器设置完毕，将被测元器件连接于测试端上，仪器开始测量。
3.4仪器测试结束
3.4.1仪器测试结束关闭仪器电源，然后整理测试仪器和工作台，做好6S工作。
3.5仪器使用注意事项
3.5.1仪器工作环境：相对湿度≤85%RH，温度25±3℃；接地良好。
3.5.2仪器尽量在低杂波的环境下使用，避免频繁开关仪器。
3.5.3仪器每次开机后进行开路及短路全频清零一次即可。
3.5.4请勿向测试端施加电压或电流，也不允许将带电的电容器接在仪器上，以防损坏仪器。
3.5.5当被测元件为有极性器件时，在测试前须注意“高电位端”请接于前面板标为Hcur、
Hpot的端子，而“低电位端”请接于前面板标为Lpot、Lcur的端子。
3.5.6对于SMD 元件测量，因其串联等效电阻很小，一般地，对其测量应采用并联等效方式。
3.5.7在测量电感器时，应尽可能使被测件远离金属件，以减小误差。
3.5.8在较高频率下（如10KHZ以上）进行测量时应尽可能使用测试台夹具，如果由于条件
所限，则仪器清零时测试线的状态应尽可能与测试时保持一致。
3.5.9仪器应定期计量。
4.相关记录
1.《试验仪器检测设备一览表》《试验仪器检测设备校量计划》等效功能：
实际电容、电感、电阻都不是理想的纯电阻和电抗器（理想电感和理想电容）的串联或
并联形式来模拟，而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结
果是不同的，其不同主要取决于元件品质因素Q（或损耗因子D）。
2.被测电容器的实际等效电路首先可以根据规格书或某些标准的规定得到，如果无法得到的话，可以用
两个不同的测试频率下损耗因子的变化性来决定的，若频率升高而损耗增加，则应选用串联等效电路，
反之若频率升高而损耗减小，则一定选用并联等效电路，并联方式D与频率成反比。
与电感来说，情况正好与电容相反。
注：根据元器件的最终使用情况来判定，用于信号耦合电容，则最好选择串联方式，LC谐振则使用并
联等效电路。
没有更合适的信息，则可根据以下信息来决定：
低阻抗元件（较大电容或较小电感）使用串联形式：
高阻抗元件（较小电容或较大电感）使用并联形式。
一般地，当|Zx|<10Ω，选择串联等效形式
当|Zx|>10KΩ，选择并联等效形式
当10Ω<|Zx|<10KΩ，根据实际情况选择合适的等效方式.
3.被测电容器的实际等效电路首先可以根据规格书或某些标准的规定得到，如果无法得到的话
没有更合适的信息，则可根据以下信息来决定：
低阻抗元件（较大电容或较小电感）使用串联形式：
高阻抗元件（较小电容或较大电感）使用并联形式。
一般地，当|Zx|<10Ω，选择串联等效形式
当|Zx|>10KΩ，选择并联等效形式
当10Ω<|Zx|<10KΩ，根据实际情况选择合适的等效方式.。
