气胀救生筏检修手册江苏海宁船用器材厂目录2

*

气胀救生筏

检

修

手

册

江苏海宁船用器材厂

目录

前言 (1)

一、救生筏简解 (2)

⒈救生筏外形尺寸 (2)

⒉备品配备 (6)

⒊存放筒 (7)

⒋首缆 (7)

⒌救生筏的存放 (7)

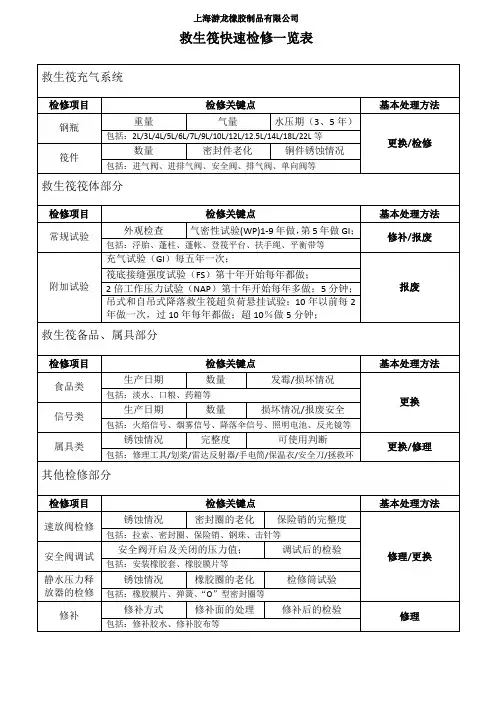

二、救生筏的检修 (8)

⒍检修前的准备 (8)

⒎有关检测和调试 (8)

⒏充气系统检查 (10)

⒐篷顶灯、筏内灯检查 (11)

⒑筏体各附件及属具检查 (12)

⒒包装前附件及属具的安放 (13)

⒓抽气前的检查 (14)

⒔抽气 (14)

⒕包装 (14)

⒖包装后的辅助工作 (14)

⒗检修记录填写 (14)

⒘证书发放 (14)

附录

⒈海大决议A.761（18）气胀式救生筏检修站认可条件建议案 (15)

⒉修补操作 (19)

⒊救生筏报废条例 (19)

⒋MSC、55（66）决议案通过气胀式救生筏检修站认可条件建议案（A.761(18)）的修正案 (20)

⒌静水硬度力释放器使用维修浅述 (22)

⒍气胀救生筏检修站认可条件 (23)

⒎气胀救生筏检修记录 (26)

⒏气胀救生筏检修证书 (27)

⒐静水压力释放器检修证明 (28)

⒑救生筏报废单 (29)

前言

本手册只适用于检修江苏海宁船用器材厂制造的气胀救生筏系列产品。产品分为七大系列：第一系列是HNF-A及HNF-A（EC）型气胀救生筏，该产品是根据国际海事组织IMO 第66届海安会通过的SOLAS公约修正案[SOLAS（96）]及《国际救生设备规则》（LSA）、海安会决议MSC.81（17）《救生设备试验》及其修正案、中华人民共和国船舶检验局《国际航行海船法定检验技术规则》1999及中华人民共和国化工部标准HG2714.1《气胀救生筏A、D型筏》的要求设计制造的，HNF-A型系列有HNF-A6、HNF-A10、HNF-A15、HNF-A20、HNF-A25五种规格，HNF-A(EC)型有HNF-A6（EC）、HNF-A10（EC）、HNF-A15（EC）、HNF-A20（EC）、HNF-A25（EC）五种规格(经德国GL船级社认可)，此类筏可配备在从事国际及I类航区航行的船舶上使用。第二系列是HNF-D型可吊式气胀救生筏，有HNF-D15、HNF-D20、HNF-D25三种规格，其设计制造依据及适用范围与A型筏相同。第三系列是根据中华人民共和国船舶检验局1999年《非国际航行海船法定检验技术规则》及中华人民共和国化工部标准HG2714.2《气胀救生筏B型筏》要求而设计制造的HNF-B型气胀救生筏，该系列有五种规格：HNF-B10、HNF-B12、HNF-B15、HNF-B20、HNF-B25型，此类筏可配备于国内航线的船舶上。第四系列是根据中华人民共和国农业部《海洋渔船安全规则》和中华人民共和国化工部标准HG2714.3《气胀救生筏Y型筏》的要求设计制造的HNF-Y 型渔用气胀救生筏及HNF-YJ型渔用简易气胀救生筏，该类筏有HNF-Y10、HNF-Y12、HNF-Y15、HNF-Y20、HNF-Y25五种规格及HNF-YJ10型一种规格，主要用于渔船。第五系列是根据国际海事组织《国际高速船安全规则》的要求设计制造的HNF-HSC型开敞式两面可用救生筏，该类筏有HNF-HSC50、HNF-HSC65二种规格，主要用于高速客船。第六系列是HNF-FJ型气

胀救生筏浮具，有HNF-FJ50、HNF-FJ55二种规格，其设计制造依据与B型筏相同，适用于遮蔽水域航行的船舶。第七系列是HNF-CR型带顶篷两面可用救生筏，该系列有HNF-CR25、HNF-CR30、HNF-CR35、HNF-CR40、HNF-CR45、HNF-CR50六种规格，此类筏可配备在从事国际及I类航区航行的船舶上使用。

为了提高各筏站检修水平，确保救生筏检修质量，特汇编本手册。检修我厂产品的气胀救生筏检修站必须经中华人民共和国船舶检验局（ZC）及GL船级社认可，检修人员必须是在我厂培训合格，并经船检部门认可的执证检修员。

注：(1)HNF-A型、HNF-A(EC)型、HNF-D型、HNF-B型、HNF-Y型、HNF-YJ型、HNF-HSC 型、HNF-FJ型气胀救生筏（浮具）、HNF-CR型，以下分别简称A型筏、EC型筏、D型筏、B 型筏、Y型筏、YJ型筏、HSC型筏、FJ型浮具、CR型。

(2)本手册拥有版权，未经生产厂许可，不得复印及转抄。

(3)随着国际、国内公约、规范，标准的修订及本厂生产技术的革新，本手册的内容将随之修改，对于修改内容我们将及时通报给各检修站。

一、救生筏简解

1.救生筏外形尺寸

1.1本厂生产的系列气胀救生筏外形尺寸见表1～6。

表4：B及Y型系列外形尺寸

表6：CR型系列外形尺寸

1.2筏的构造：

本厂生产的A、EC、B、Y型系列抛投式及D型可吊式气胀救生筏由上浮胎（包括篷柱）、下浮胎（A、EC、D型包含登筏平台）和筏底三个独立气室组成。HSC型、FJ型由上、下浮胎二个气室组成，筏底为单层，不充气。CR型由上、下浮胎(包括篷柱及平台)和筏底三个独立气室组成。

1.2.1顶篷

救生筏的顶篷有两种结构，A、EC、D、CR型为双层结构，外层是橙黄色尼龙胶布，里层为淡蓝色尼龙胶布，B型Y型筏为单层橙黄色尼龙胶布，HSC、FJ型无顶篷。

救生筏一般设有二个进出口，HNF-A6、A6(EC)型只有一个进出口，CR型筏设有四个进出口。

救生筏顶篷两边设有雨水收集沟并通过水管流入筏内积水袋。

A、EC、D型系列设有一个瞭望窗口，每个筏配有一定数量的反光材料。

1.2.2浮胎

上浮胎与蓬柱组成一个独立气室，其连接处配有1～2个单向阀。在上浮胎破损的情况下蓬柱不会泄漏，能继续使用。

下浮胎是一个完整的独立气室。A、EC、D型系列筏进口处设有一个登筏平台，在下浮胎与登筏平台连接处有一个平台单向进气阀，在平台破损时浮胎能保持一定的压力继续使用。

CR型系列的浮胎与篷柱、平台组成一个独立气室，浮胎与篷柱连接处配有1～2个单向阀。在浮胎破损的情况下蓬柱不会泄漏，能继续使用。上、下浮胎与登筏平台连接处设有一个平台单向进气阀，在平台破损时浮胎能保持一定的压力继续使用。

1.2.3筏底

筏底为二层胶布组成的气室，中间设有一定数量的吊筋，HSC、FJ、YJ型筏底为单层。

1.2.4筏的构件配备

每个筏、上、下浮胎各配有一个安全阀，A25、D20、D25、CR、B20、B25型篷柱上增设一只安全阀。

每个筏上均配有二个充气钢瓶，分别与上、下浮胎上的单向进气阀连接，YJ型配有一个充气钢瓶，用三通阀与上下浮胎连接。
