亚龙YL-235A型光机电一体化实训技能实训

职业技能实训说明书2009/2010 学年第二学期课程名称电子技术综合实训课题亚龙YL-235A型光机电一体化实训姓名班级自动化0802学号********指导教师起止时间第15 周~ 第16周电气电子工程系2010.6前言教育部为深入贯彻落实国务院召开的全国职业教育工作会议精神，推动中等职业学校教育教学改革，提高教育教学质量和办学效益，展示全国中等职业学校电工电子类专业的办学成果，交流新知识、新技术、新方法、新工艺在电工电子类专业教学中运用的经验，加强中等职业学校学生电工电子类专业技能训练，激励中职学校师生爱岗敬业、自强不息的精神，根据《教育部关于举办“2008年全国职业院校技能大赛”的通知》（教职成函[2008]3号）精神，教育部与信息产业部决定举办2008年全国中等职业学校电工电子技术技能大赛，并由亚龙科技集团协办。

为了配合此次大赛，亚龙科技集团特精心研制了亚龙YL-235A型光机电一体化实训考核装置，供各校和大赛实训与考核使用。

亚龙YL-235A型光机电一体化实训考核装置既包含了机电一体化专业所涉及的基础知识、专业知识和基本的机电技能要求，也体现了当前先进技术在生产实际中的应用。

它为学生提供了一个典型的、可进行综合训练的工程环境，为学生构建了一个可充分发挥学生潜能和创造力的实践平台。

在此平台上可实现知识的实际应用、技能的综合训练和实践动手能力的客观考核。

本实训说明书主要对亚龙YL-235A型光机电一体化实训考核装置的一些基本结构、原理、工作过程和典型产品（PLC、变频器和传感器）的使用进行简要说明。

除了对这些，最重要的是对此次实训课程设计作主要介绍。

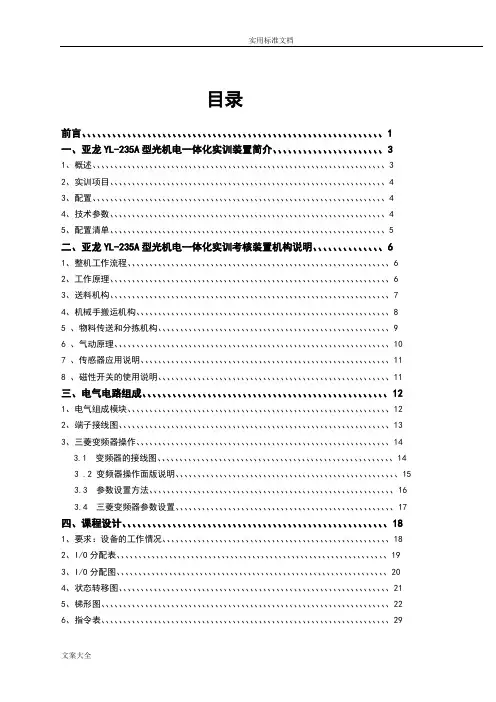

目录前言、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1一、亚龙YL-235A型光机电一体化实训装置简介、、、、、、、、、、、、、、、、、、、、、、31、概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32、实训项目、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、43、配置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、44、技术参数、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、45、配置清单、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5二、亚龙YL-235A型光机电一体化实训考核装置机构说明、、、、、、、、、、、、、、61、整机工作流程、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、62、工作原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、63、送料机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、74、机械手搬运机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、85 、物料传送和分拣机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、96 、气动原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、107 、传感器应用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、118 、磁性开关的使用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、11三、电气电路组成、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、121、电气组成模块、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、122、端子接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、133、三菱变频器操作、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、143.1 变频器的接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、143 .2 变频器操作面版说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、153.3 参数设置方法、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、163.4 三菱变频器参数设置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、17四、课程设计、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、181、要求：设备的工作情况、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、182、I/O分配表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、193、I/O分配图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、204、状态转移图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、215、梯形图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、226、指令表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、29五、实训总结、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32六、附表一：工件分拣设备组装图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、33一、亚龙YL-235A型光机电一体化实训装置简介1、概述亚龙YL-235A型光机电一体化实训装置，由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块单元、触摸屏模块单元、变频器模块单元、按钮模块单元、电源模块单元、模拟生产设备实训模块、接线端子排和各种传感器等组成。

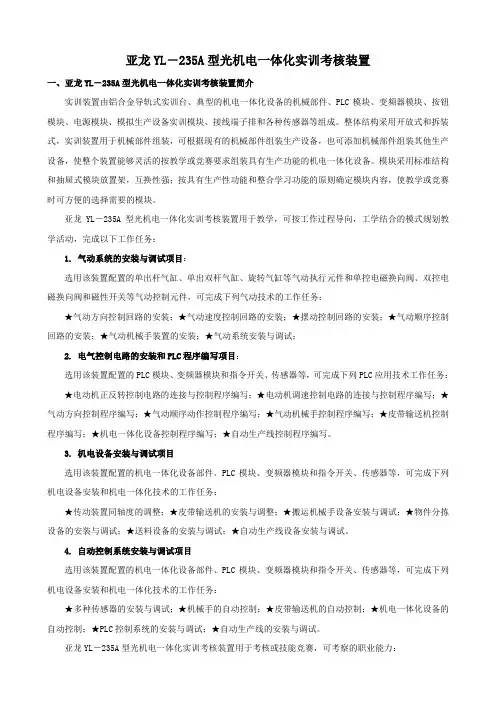

整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产实训设备，也可添加机械部件组装其他生产实训设备，使整个装置能够灵活的按教学要求组装成具有模拟生产功能的机电一体化设备。

本次实训项目主要包含了机电一体化专业学习中所涉及的诸如电机驱动、机械传动、气动、触摸屏控制、可编程控制器、传感器，变频调速等多项技术，为学生提供了一个典型的综合实训环境，使学生对过去学过的诸多单科的专业和基础知识，在这里能得到全面的认识与巩固、综合的训练和实际运用。

整机的结构如下图所示：2、实训项目通过设计和实作，使学生能够掌握以下几个项目的安装、调试和应用：自动检测技术使用实训气动技术应用实训可编程控制器编程实训电气控制电路实训变频器应用实训触摸屏应用实训自动控制技术教学与实训机械系统安装和调试实训系统维护与故障检测实训3、配置该装置配置了触摸屏模块、可编程控制器（PLC）、变频器装置、气动装置、传感器、气动机械手装置、上料器、送料传动和分拣装置等实训机构。

整个系统为模块化结构提供开放式实训平台，实训模块可根据不同的实训要求进行组合；同时学校还可以根据教学需要，配置不同品牌的（PLC）模块和变频器模块以及触摸屏模块，也可以增加其它实训模块。

系统的控制部分采用触摸屏模块和可编程控制器（PLC），执行机构由气动电磁阀-气缸构成的气压驱动装置，实现了整个系统自动运行，并完成物料的分拣。

整个实训考核装置的模块之间连接方式采用安全导线连接，以确保实训和考核的安全。

4、技术参数1、交流电源：三相 AC 380V±10% 50 Hz；2、温度：-10℃~40℃；环境湿度：≤90%（25℃）；3、实训桌外形尺寸：长×宽×高=1200mm×800mm×840mm；4、整机消耗：1.5kVA；5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。

采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

5、配置清单二、亚龙YL-235A型光机电一体化实训考核装置机构说明1、整机工作流程2、工作原理在触摸屏上按启动按扭后，装置进行复位过程，当装置复位到位后，由PLC启动送料电机驱动放料盘旋转，物料由送料盘滑到物料检测位置，物料检测光电传感器检测；如果送料电机运行若干秒钟后，物料检测光电传感器仍未检测到物料，则说明送料机构已经无物料或故障，这时要停机并报警；当物料检测光电传感器检测到有物料，将给PLC发出信号,由PLC驱动机械手臂伸出手爪下降抓物，然后手爪提升臂缩回，手臂向右旋转到右限位，手臂伸出，手爪下降，将物料放到传送带上，落料口的物料检测传感器检测到物料后启动传送带输送物料，同时机械手按原来位置返回，进行下一个流程；传感器则根据物料的材料特性、颜色等特性进行辨别，分别由PLC控制相应电磁阀使气缸动作，对物料进行分拣。

3 、送料机构1－转盘 2－调节支架 3－直流电机 4－物料 5－出料口传感器 6－物料检测支架放料转盘：转盘中共放三种物料：金属物料、白色非金属物料、黑色非金属物料。

驱动电机：电机采用24V 直流减速电机，转速6r/min；用于驱动放料转盘旋转。

物料支架：将物料有效定位，并确保每次只上一个物料。

出料口传感器：物料检测为光电漫反射型传感器，主要为PLC提供一个输入信号，如果运行中，光电传感器没有检测到物料并保持若干秒钟，则应让系统停机然后报警。
