单片机硬件系统设计原则
单片机控制系统的设计与调试方法
单片机控制系统的设计与调试方法一、前言单片机控制系统是现代电子技术中的一种重要的应用，它具有体积小、功耗低、成本低等优点，被广泛应用于各种领域。
本文将介绍单片机控制系统的设计与调试方法。
二、硬件设计1. 确定系统功能需求在进行单片机控制系统的硬件设计前，需要确定系统的功能需求。
这包括了系统所要实现的功能以及所需要使用的传感器和执行器等。
2. 选择适当的单片机芯片根据系统的功能需求和性能要求，选择适当的单片机芯片。
常见的单片机芯片有8051系列、PIC系列、AVR系列等。
3. 设计电路图根据所选单片机芯片和外围器件，设计电路图。
电路图应包括主控芯片、外设接口电路、时钟电路等。
4. PCB设计根据电路图进行PCB布局和布线设计。
在进行PCB设计时应注意防止信号干扰和功率噪声等问题。
5. 制作PCB板完成PCB设计后，可以通过打样或委托加工来制作PCB板。
6. 组装调试将所选单片机芯片及外围器件进行组装，并进行调试。
在调试时需要注意电路连接是否正确、电源电压是否稳定等问题。
三、软件设计1. 确定系统的软件功能需求在进行单片机控制系统的软件设计前，需要确定系统的软件功能需求。
这包括了系统所要实现的功能以及所需要使用的算法和数据结构等。
2. 编写程序框架根据所选单片机芯片和外围器件，编写程序框架。
程序框架应包括初始化函数、主循环函数等。
3. 编写具体功能模块根据系统的软件功能需求，编写具体功能模块。
例如，如果系统需要测量温度，则需要编写一个测量温度的函数。
4. 调试程序完成程序编写后，进行调试。
在调试时需要注意程序是否能够正确运行、是否存在死循环等问题。
四、系统调试1. 确定测试方法在进行单片机控制系统的调试前，需要确定测试方法。
测试方法应包括了测试步骤和测试工具等。
2. 进行硬件测试对单片机控制系统进行硬件测试。
硬件测试应包括了电路连接是否正确、电源电压是否稳定等问题。
3. 进行软件测试对单片机控制系统进行软件测试。
单片机课程设计任务及要求
单片机课程设计任务及要求第一篇：单片机课程设计任务及要求13Z机制《单片机课程设计》任务书及要求一、本课程设计的目的和意义通过课程设计使学生深入理解单片机的基本结构和工作原理。
掌握单片机系统常用接口的设计及扩展方法。
掌握汇编语言程序设计和程序调试的技巧。
学会单片机应用系统的设计与开发，培养学生分析问题和解决问题的能力。
为学生将来在机械设计制造及其自动化及其他领域应用单片机技术打下良好基础。
二、设计任务及要求1.硬件设计：根据所选题目要求，完成基于单片机的完整硬件接口电路设计。
2.程序设计：根据需要画出程序流程图，设计出全部汇编程序并给出程序设计说明和程序注释。
3.设计文件：设计报告字数约4000~5000字（不包括程序清单），内容及格式要求如下：（1）报告内容的一般安排λ目录（1页）λ前言（1页）：说明所选题目的、当今应用说明、对课题的理解，及要解决的问题和课题的意义。
λ总体方案设计（3~4页）：通过列举和分析若干可行技术方案、原理，从中选定可行最优设计方案，给出组成原理（框图）及技术路线。
λ硬件设计（4~8页）：元器件选择与必要的介绍；单片机硬件系统及外围接口电路的设计，原理说明。
系统总电路图可占完整一页。
λ软件设计（6~10页）：设计各功能子程序、中断服务程序，及主程序，程序中应有必要的注释。
对于复杂程序结构可先绘制程序流程图。
λ设计小结（1页）：对设计中所存在的问题和不足进行分析和总结，提出建议、解决的方法和对这次设计实践的认识、收获和提高。
参考文献（1页）（2）设计报告书写要求以班级为单位购买徐师大标准的课程设计报告本，人手一册。
课程设计报告本应双面书写，每页的文字部分不得少于16行、每行不少于22字。
若整页为汇编语言程序，则该页不得少于20行。
设计说明书中插图总数不宜超过10个，插图可包括元器件图、单片机系统硬件电路图、程序流程图等，插图大小及所占篇幅根据线条密度定，线条不能太稀疏。
插图上下之外部不得留有超过一行文字高度的空白行。
MCS-51单片机应用系统设计
6 通信电路的设计 单片机应用系统一般需要其具有数据通信的能力，通常采用RS-
232C、RS-485、I2C、CAN、工业以太网、红外收发等通信标准。
7 印刷电路板的设计与制作 电路原理图和印制电路板常采用专业设计软件进行设计， 如
Protel、Proteus、OrCAD等。设计印制电路板需要有很多的技巧和经 验。设计好印制电路板图后，应送到专业厂家制作生产，在生产出来 的印制电路板上安装好元件，则完成硬件设计和制作。
3. 程序设计 1 建立数学模型：描述出各输入变量和各输出变量之间 的数 学关系。
2 绘制程序流程图：以简明直观的方式对任务进行描述。 3 程序的编制：选择语言、数据结构、控制算法、存储 空间 分配，系统硬件资源的合理分配与使用，子程序的入/出口 参 数的设置与传递。
4. 软件装配 各程序模块编辑之后，需进行汇编或编译、调试，当满足设
单 片 机 应 用 系 统 设 计 的 一 般 过 程
7.1 MCS-51单片机应用系统设计过程
1. 总体设计 2. 硬件设计 3. 软件设计 4. 可靠性设计 5. 单片机应用系统的调试、测试
7.1.1 总体设计
1．明确设计任务 单片机应用系统的设计是从确定目标任务开始的。 认真进行目标分析，根据应用场合、工作环境、具体用途，
2. 程序设计技术
软件结构实现结构化，各功能程序实行模块化、子程序化。 一般有以下两种设计方法：
1 模块程序设计：优点是单个功能明确的程序模块的设 计和 调试比较方便，容易完成，一个模块可以为多个程序所共 享 。其缺点是各个模块的连接有时有一定难度。
2 自顶向下的程序设计：优点是比较符合于人们的日常 思维 ，设计、调试和连接同时按一个线索进行，程序错误可以 较早的发现。缺点是上一级的程序错误将对整个程序产生影响， 一处修改可能引起对整个程序的全面修改。
单片机课程设计方案模板
一、项目背景随着科技的不断发展，单片机技术在各个领域得到了广泛应用。
为了提高学生的实践能力和创新意识，本课程设计旨在让学生掌握单片机的基本原理、硬件设计和软件编程方法，培养学生的动手能力和团队合作精神。
二、设计目标1. 熟悉单片机的基本原理和组成；2. 掌握单片机的硬件设计方法；3. 掌握单片机的软件编程技巧；4. 培养学生的动手能力和创新意识；5. 培养学生的团队合作精神。
三、设计内容1. 单片机基础知识（1）单片机的概念、发展历程和分类；（2）单片机的内部结构及功能；（3）单片机的编程语言及编译器；（4）单片机的接口技术。
2. 单片机硬件设计（1）单片机系统设计原则；（2）单片机外围电路设计；（3）单片机电源电路设计；（4）单片机时钟电路设计；（5）单片机通信接口设计。
3. 单片机软件设计（1）单片机程序设计方法；（2）单片机程序结构及流程；（3）单片机中断系统设计；（4）单片机定时器/计数器设计；（5）单片机A/D和D/A转换设计。
4. 单片机综合应用（1）单片机在智能家居中的应用；（2）单片机在工业控制中的应用；（3）单片机在物联网中的应用；（4）单片机在汽车电子中的应用。
四、设计步骤1. 确定设计主题和目标；2. 进行市场调研和需求分析；3. 设计单片机系统方案；4. 选择合适的单片机型号；5. 设计硬件电路图；6. 编写程序代码；7. 调试和优化系统性能；8. 撰写设计报告。
五、评价标准1. 设计方案的合理性、创新性和实用性；2. 硬件电路图的规范性、正确性和美观性；3. 软件代码的规范性、正确性和可读性；4. 设计报告的完整性、条理性和逻辑性；5. 项目答辩的表现。
六、设计时间安排1. 前期准备（1周）：确定设计主题、进行市场调研和需求分析；2. 设计方案（2周）：设计单片机系统方案、选择单片机型号；3. 硬件设计（3周）：设计硬件电路图、绘制原理图和PCB板；4. 软件设计（3周）：编写程序代码、调试和优化系统性能；5. 项目答辩（1周）：准备答辩材料、进行项目答辩。
《单片机应用系统设计》教学大纲及知识点
《单片机应用系统设计》课程教学大纲一、本课程的地位、作用和任务本课程是在学生学完电子技术类基础课程和微机应用类基础课程之后，为加强对学生技术应用能力的培养而开设的体现电子技术、计算机技术综合应用的综合性课程。
本课程的任务是使学生获得单片机应用系统设计的基本理论、基本知识与基本技能，掌握单片机应用系统各主要环节的设计、调试方法，并了解单片机在测量、控制等电子技术应用领域的应用。
初步具备应用单片机进行设备技术改造、产品开发的能力。
二、理论教学内容绪论单片机概述0．1 引言0．2 单片机的特点0．3 单片机的发展0．4 MCS-51单片机系列简介第一章MCS–51单片机的结构和原理1. 1 单片机的内部结构1. 2 MCS–51的外部引脚及功能1. 3 MCS–51的存储器配置1. 4 并行输入／输出接口电路1. 5 时钟电路与时序1. 6 MCS –51最小系统设计第二章MCS-51的指令系统2．1 MCS-51指令系统概述2．2 数据传送类指令2．3 算术运算类指令2．4逻辑运算及移位类指令2．5 控制转移类指令2．6 布尔变量操作类指令第三章汇编语言程序设计3．1 汇编语言源程序的格式3．2 伪指令3．3 汇编语言程序举例第四章MCS—51的中断与定时4.1 MCS—51单片机的中断系统4.2 MCS–51的定时/计数器第五章存储器扩展技术5.1 概述5.2 程序存储器的扩展5.3 数据存储器的扩展5.4 PROME2及其扩展第六章Ｉ/Ｏ扩展技术6．1 Ｉ/Ｏ接口概述6．2 MCS-51并行Ｉ／Ｏ口的直接使用6．3 简单Ｉ／Ｏ扩展6．4 8255并行Ｉ／Ｏ口6．5 8155简介第七章键盘/显示器扩展技术7．1 单片机应用系统中的人机通道7．2 键盘及其接口7. 3 显示器及接口7．4 专用的8279键盘/显示器接口第八章模拟量输入/输出通道8.1 模拟量输入通道8.2 模拟量输出通道第九章MCS-51的串行通信9.1 串行通信基础9.2 串行接口的构成与工作方式9.3 串行口的典型应用9.4 单片机的多机通信9.5 RS-232C串行总线第十章应用程序设计技术10.1 智能仪表的一般结构10.2 单片机应用系统设计举例第十一章高性能单片机PIC16F8XX介绍11．1 PIC16F87X的特点11．2 PIC16F87X的结构与配置11．3 PIC16F87X的功能部件11．4 PIC16F87X的应用举例三、实践教学的内容和要求实验一联机仿真操作练习实验目的：进一步掌握开发工具的应用实验内容：学习PC机与开发机联机仿真的操作方法实验二指令系统和编程练习实验目的：掌握8051单片机常用指令的使用和编程实验内容：用8051单片机的常见指令编写简单的多字节加减法程序。
三个条件下单片机工作的要求

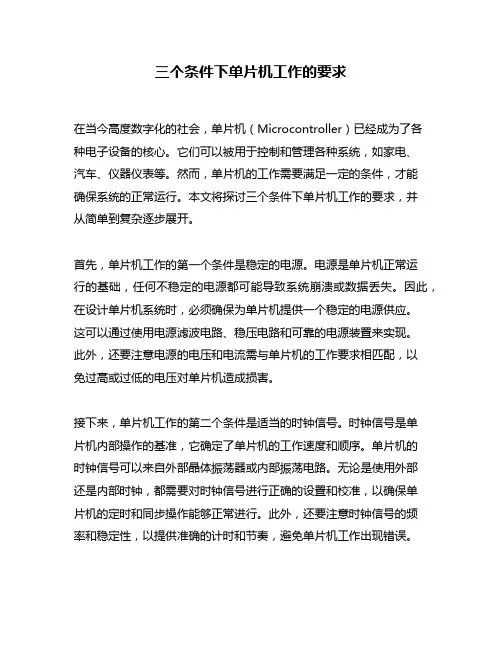

三个条件下单片机工作的要求在当今高度数字化的社会，单片机（Microcontroller）已经成为了各种电子设备的核心。
它们可以被用于控制和管理各种系统，如家电、汽车、仪器仪表等。
然而，单片机的工作需要满足一定的条件，才能确保系统的正常运行。
本文将探讨三个条件下单片机工作的要求，并从简单到复杂逐步展开。
首先，单片机工作的第一个条件是稳定的电源。
电源是单片机正常运行的基础，任何不稳定的电源都可能导致系统崩溃或数据丢失。
因此，在设计单片机系统时，必须确保为单片机提供一个稳定的电源供应。
这可以通过使用电源滤波电路、稳压电路和可靠的电源装置来实现。
此外，还要注意电源的电压和电流需与单片机的工作要求相匹配，以免过高或过低的电压对单片机造成损害。
接下来，单片机工作的第二个条件是适当的时钟信号。
时钟信号是单片机内部操作的基准，它确定了单片机的工作速度和顺序。
单片机的时钟信号可以来自外部晶体振荡器或内部振荡电路。
无论是使用外部还是内部时钟，都需要对时钟信号进行正确的设置和校准，以确保单片机的定时和同步操作能够正常进行。
此外，还要注意时钟信号的频率和稳定性，以提供准确的计时和节奏，避免单片机工作出现错误。
最后，单片机工作的第三个条件是合适的环境温度和湿度。
单片机是固态电子器件，其性能和寿命受环境条件的影响。
因此，在安装和使用单片机时，应尽量避免高温、低温和潮湿等恶劣环境。
如果无法避免，可以采取一些措施来保护单片机，如使用散热器、风扇和密封性较好的外壳等。
同时，还需要确保单片机周围的环境温度和湿度处于合理的范围内，以防止电子元件受潮腐蚀或温度过高导致故障。
综上所述，单片机工作的三个条件是稳定的电源、适当的时钟信号和合适的环境温度和湿度。
只有在满足这些条件的前提下，单片机才能正常运行，并发挥其控制和管理系统的功能。
因此，在设计和使用单片机系统时，务必要注意和满足这些条件，以确保系统的可靠性和稳定性。
对于这个主题的理解和观点，我认为单片机工作的要求是非常重要的。
单片机应用系统设计的方法
4.选择检测元件 选择好被测参数的测量元件是影响控制系统精度的重要因素之
一。测量各种参数的传感器，如温度、流量、压力、液位、成分、 位移、重量、速度等，种类繁多，规格各异，因此要选择合适的检 测元器件。 5.选择执行机构
2.硬件设计的步骤
根据系统需要确定使用哪种结 构，确定系统中主要电路是最 小应用系统还是扩展系统。除 单片机外，系统中还需要哪些 扩展芯片、模拟电路等。
1
2
3
进行电路连接，绘制出完 整的电路连接图。
4
根据各输入输出数据的传送方 式确定是中断方式、查询方式 还是无条件方式等。
进行资源分配，各输入输 出信号应分别使用哪个并 行口、串行口、中断、定 时/计数器等。
执行机构是单片机控制系统的重要组成部件之一。执行机构的 选择一方面要与控制算法匹配，另一方面要根据被控对象的实际情 况决定。
6.软件和硬件的功能划分 软件和硬件功能的划分如同人的思想和躯干功能的划分一
样。在实际应用中，一旦一个系统功能确定，其软件和硬件的 功能就基本确定。但从另一方面说，具有相同功能的单片机应 用系统，其软硬件功能可以在很宽的范围内变化，一些硬件电 路的功能可以由软件来实现，反之亦然。软件替代硬件，可以 降低成本，但可能降低系统速度；硬件替代软件，会增加成本， 但也提高工作速度。
3.选择单片机 单片机种类繁多，选择合适的单片机是应用系统设计的关键。
一般可以从以下几个方面考虑： （1）所选的单片机型号必须有稳定、充足的货源，最好选择该
领域应用最广的单片机系列产品。 （2）根据系统的功能要求和各种单片机的性能，选择最容易实
单片机控制系统可靠性硬件设计方法探讨
作环 境 恶劣 ， 自动控 制 系统 都 是全 天 连续 满 负荷 地 运 行 ，这 样 就要 求 控 制 系统 有 长 时 间 的稳 定 、 可靠运 行 ，所 以可靠 性是 对 单 片机 控 制系 统最 重
作 者 简 介 ：李 靖 （９ ６ １６一
的器 件 不应 该 混用 ；各 类器 件 工作 时 的温 度 特 性
（ ）采用 电源 滤 波器 ，交 流 电源引 线上 的滤 ２
波器 可 以抑制输 人端 的 瞬态干 扰 。 （ ）对 于 电源变 压器 ，采 取适 当的屏蔽措施 。 ３
２１ 优 选 高可 靠性 的单 片机 芯片和 元 器件 ．
各种 集成 电路 芯 片 和元 器件 是 控制 系 统可 靠 性 设 计 中 的 重 要 环 节 ，也 是 构 成 控 制 系 统 的基
（ ）元 器件 布局 及 引线 走 向符 合信 号 传 输特 ５
性 ，使 电流流 向与 信号 流 向要 一致 ，减 少布 线 问
） ，女 ，辽 宁锦 州人 ，副 教授 ，硕 士 。研 究方 向 ： 自动化 控制 技术 。
利 用 土壤 侵蚀 模 数 计算 出扰 动后 各 单 元 、各 时 段 土壤 流失 总 量 和新 增 流失 量 ．其 中背 景 流失
的 预测 方法 是有 效 的 。本文 对 我省 高 速公 路 建设
ＦＵ ｉ Ｊｅ
［ ｂ ｔａ ｔ Ｔ ｅａｔ ｌ ｎｒｄ ｃ ｓｔｅ ｃｕｅ ａ ｄｋ ｙ ｒｇｏ ｓｏ ｅｓｉ ｅｏｉｎ ｉ ｉｈ ｙ ｃ ｎｔ ｃ ｏ Ａ ｓｒ ｃ］ ｈ ｒ ｃ ｉｔ ｕ ｅ ｈ ａ ｓ ｎ ｅ ｅ ｉｎ ｆｔ ｏｌ ｒｓ ｎｈｇ ｗａ ｏ ｓ ｕ ｔ ｎ ｉｅ ｏ ｈ ｏ ｒ ｉ ｐｏｅ ｔ ｎ ｄ ｆｒｃ ｓ ｈ ｏｓ ｌ ｑ ａ ｔｙ ｏ ｏｌｅｏ ｉｎ ｉ ｈ ｏ ｎ ｔ ｏ ｒｊｃ，ａ ｏｅ ａｔ ｔｅ ｐ ｓｉ ｅ ｕ ｉ ｆｓｉ ｒｓ ｎ ｔｅｓ ｏ ｏ ｃ ｍｅ “ ａｊ ｉｏ ｉ ｒｏ ｓ ｂ ｎ ｔ ｏ Ｐ ｎｉ Ｌａ ｂｎ Ｈａｂ ｒ ｎ Ｈｉｈ ａ ”ｐｏｅｔ ｕｉｇｔｅｍａ ｅ ｔ ａ ｍｏ ｅ ｉ ｏｌ ｒ ｓ ｎ ｑ ａ ｔａ ｖ ｎｌｓ ｉ ｎｎ ｒｖｎｅ ｇ ｗ ｙ ｒｊｃ， ｓ ｔ ｍａ ｃｌ ｄ ｌ ｎｓｉ ｅｏｉ ｕ ｎｉ ｔ ｅａ ａ ｉ ｉ Ｌ ａ ｉｇＰｏ ｉｃ． ｎ ｈ ｈ ｉ ｏ ｔｉ ｙ ｓｎ ｏ Ｔ ｅ ｒ ｃｅ ｌ ｄｓｕ ｓｓ ｔｅ ｆｒｃ ｓ ｎ ｔｏ ｓ ｔｒｕ ｈ ｒｃ ｃｌ ｃ ｎｔ ｃ ｏ ｒｊｃ ，ｐｏ ｉｉｇ ｈ ａｔ ｌ ｓ ｉ ｓｅ ｈ ｏｅａｔ ｇ ｍｅ ｄ ｏ ｇ ｐａｔ ａ ｏ ｓ ｕ ｔ ｎ ｐｏｅｔ ｒｖｄｎ ｉ ａ ｏ ｃ ｉ ｈ ｈ ｉ ｒ ｉ ｓ ｒｆｒｎ ｅ ｏ ａｅ ｎ ｏｌ ｏ ｓｒａ ｏ ｉｈ ｙｃ ｎｔ ｃ ｏ ｒｊｃ ｉ ｉｏ ｉｇ ｅｅｅ ｃ ｓ ｒ ｔｒ ｄｓｉｃ ｎｅｖ ｔ ｎｉ ｈｇ ｗａ ｏ ｓ ｕｔ ｎｐｏｅｔ ｎＬ ａ ｎｎ ． ｆ ｗ ａ ｉ ｎ ｒｉ ［ ｙ ｏ ｄ ］Ｈｉｈ ｙ Ｗ ａ ｒ ｎ ｏｌ ｏ ｓｒａ ｏ ， ｏｌ ｒｓ ｎ Ｓ ｉＥ ｏ ｉｎＦ ｒｃ ｓｎ Ｋｅ ｗ ｒ ｓ ｇ ｗａ ， ｔ ｄＳ ｉＣ ｎｅｖ ｔ ｎ Ｓ ｉＥ ｏ ｉ ， ｏｌ ｒｓ ｏｅ ａｔ ｇ ｅａ ｉ ｏ ｏ ｉ
单片机应用系统设计方法
单片机应用系统设计方法
单片机应用系统设 计过程一般包括需求 分析、可行性分析、 系统体系结构设计、 软/硬件设计、综合调 试等几个步骤。
1.2 可行性分析
可行性分析是从原理、技术、需求、资金、材料、环境、研发/生产条 件等方面分析论证产品开发研制的必要性及可行性，论证产品的经济效 益、社会效益和生态效益，决定产品的开发研制工作是否需要继续进行 下去
在单面板和双面板设计中，电源线和地线尽量粗些，以确保能通过大电流。
1.4 硬件设计
元器件选择原则
在硬件电路成本允许的情况下，尽可能选择集成度高、功能完备的芯片 对于需要大批量生产的产品，一定要选用通用性强、供货渠道充足的元器件 整个系统中相关的器件要尽可能做到性能匹配 选择元器件时应遵从以下原则
选择可靠性高的专用器件。这是保护系统安全运行的有效手段。 对输入输出通道进行光电隔离，以防止干扰信号从I/O通道进入系统而导致系
统程序跑飞（死机）。 对于闲置的I/O口或输入引脚，不要悬空，可直接接地或接电源。
1.4 硬件设计
PCB设计原则
晶振必须尽可能靠近CPU晶振引脚，且晶振电路下方不能走线，最好在晶振电 路下方放置一个与地线相连的屏蔽层。
在双面印制板上，电源线和地线应安排在不同的面上，且平行走线，这样寄生 电容将起滤波作用。对于功耗较大的数字电路芯片，如CPU、驱动器等应采用 单点接地方式，即这类芯片电源、地线应单独走线，并直接接到印制板电源、 地线入口处。电源线和地线宽度尽可能大一些。模拟信号和数字信号不能共地， 即采用单点接地方式。
1.4 硬件设计
电源系统采用稳压、隔离、滤波、屏蔽和去耦措施。采用交流稳压器，以防止 电网欠压或过压；采用初次级双层屏蔽的隔离变压器，以提高系统抗共模干扰 的能力；采用低通滤波器，以除去电网中的高次谐波；滤波器要加屏蔽外壳， 以防止感应和辐射耦合；在电源的不同部分（如每个芯片的电源）配置去耦电 容，消除以各种途径进入电源中的高频干扰。
单片机控制系统的硬件设计与软件调试教程
单片机控制系统的硬件设计与软件调试教程单片机控制系统是现代电子技术中常见的一种嵌入式控制系统，其具有体积小、功耗低、成本低等优点，因而在各个领域得到广泛应用。
本文将介绍如何进行单片机控制系统的硬件设计与软件调试，帮助读者快速掌握相关知识，并实际应用于项目当中。
一、硬件设计1. 系统需求分析在进行硬件设计之前，首先需要明确单片机控制系统的需求。
这包括功能需求、性能需求、输入输出接口需求等。
根据需求分析的结果，确定采用的单片机型号、外围芯片以及必要的传感器、执行机构等。
2. 系统框图设计根据系统需求，绘制系统框图。
框图主要包括单片机、外围芯片、传感器、执行机构之间的连接关系，并标明各接口引脚。
3. 电源设计单片机控制系统的电源设计至关重要。
需要根据单片机和外围芯片的工作电压要求，选择合适的电源模块，并进行电源稳压电路的设计，以确保系统工作的稳定性。
4. 电路设计与布局根据系统框图，进行电路设计与布局。
需要注意的是，对于模拟信号和数字信号的处理需要有一定的隔离和滤波措施，以减少干扰。
此外，对于输入输出接口，需要进行保护设计，以防止过电压或过电流的损坏。
5. PCB设计完成电路设计后，可以进行PCB设计。
首先，在PCB软件中绘制原理图，然后进行元器件布局和走线。
在进行布局时，应考虑到信号传输的长度和走线的阻抗匹配；在进行走线时，应考虑到信号的干扰和电源的分布。
完成布局和走线后，进行电网设计和最后的校对。
6. PCB制板完成PCB设计后，可以将设计好的原理图和布局文件发送给PCB厂家进行制板。
制板完成后，检查排线是否正确，无误后进行焊接。
二、软件调试1. 开发环境搭建首先需要搭建开发环境。
根据单片机型号，选择合适的开发环境，如Keil、IAR等，并将其安装到计算机上。
接下来，将单片机与计算机连接，并进行相应的驱动安装。
2. 系统初始化在软件调试过程中，首先需要进行系统的初始化。
这包括设置时钟源、配置IO口、初始化外设等。
单片机文献综述
引言概述：现代科技的发展使得单片机在各种电子设备中得到了广泛的应用。
单片机是一种集成电路，具备了处理器、存储器和硬件接口等功能，通过编程可以实现各种各样的功能。
本文旨在综述单片机领域的相关文献，深入分析单片机技术的研究和应用进展，帮助读者更好地了解和应用单片机技术。
正文内容：一、单片机发展历程1.单片机概述（1）单片机的定义和特点（2）单片机的分类和应用领域2.单片机的发展历程（1）单片机的起源和早期发展（2）单片机技术的突破和应用拓展（3）当前单片机领域的研究和发展方向二、单片机系统设计1.单片机系统架构（1）单片机系统的硬件组成（2）单片机系统的软件架构2.单片机系统设计的基本原则（1）功能需求分析（2）硬件设计和选型（3）软件设计和开发3.单片机系统设计的案例分析（1）智能家居控制系统设计（2）工业自动化控制系统设计（3）医疗设备控制系统设计三、单片机编程技术1.单片机编程语言（1）汇编语言（2）C语言2.单片机编程技术的基本原理（1）寄存器的使用（2）中断和定时器（3）串口通信3.单片机编程技术的实际应用（1）LED灯控制程序设计（2）传感器数据处理程序设计（3）通信协议开发和实现四、单片机应用领域1.工业领域（1）工业自动化控制（2）生产过程监控与管理（3）仪器仪表控制与测试2.家庭领域（1）智能家居控制（2）家用电器控制（3）安防系统控制3.医疗领域（1）医疗设备控制（2）生命体征监测（3）医疗信息管理五、单片机技术的研究和发展趋势1.物联网时代的单片机技术（1）物联网技术的发展趋势（2）单片机在物联网中的应用前景2.与单片机技术的结合（1）的发展和应用（2）单片机在领域的应用前景3.新型单片机技术的研究与创新（1）嵌入式系统设计与开发（2）新型材料和工艺的应用总结：通过对单片机领域相关文献的综述，我们可以看到单片机技术在各个领域的广泛应用，尤其在工业、家庭和医疗领域发挥了重要作用。
单片机控制系统的设计和实现
单片机控制系统的设计和实现单片机是一种集成电路，经常被用于设计和实现各种控制系统。
这篇文章将深入讨论单片机控制系统的设计和实现。
一、单片机控制系统的基础知识单片机控制系统的基础是单片机的控制功能。
单片机是一种集成电路芯片，它集成了微处理器、存储器和输入输出接口等组件，可以通过编程控制其输入输出，完成各种控制功能。
单片机一般采用汇编语言或高级编程语言进行编程，将程序保存在存储器中，通过输入输出接口与外部设备交互。
单片机控制系统一般包括硬件和软件两个部分。
硬件部分包括单片机芯片、外设、传感器等，软件部分则为程序设计和开发。
二、单片机控制系统的设计步骤1. 确定系统需求：首先要明确需要控制什么，控制什么范围以及需要什么样的控制效果，从而确定控制系统的需求。
2. 选定合适的单片机：根据控制系统的需求，选择功能强大、接口丰富且价格合理的单片机，以便实现复杂的控制功能。
3. 确定硬件电路：根据单片机的控制需求设计相应的硬件电路，包括传感器、执行器、通信接口等。
4. 编写程序代码：将控制逻辑转化为编程指令，使用汇编语言或高级编程语言编写程序代码。
5. 完成程序烧录：将编写好的程序代码烧录到单片机芯片中，使它能够正确地执行控制任务。
6. 测试调试：将单片机控制系统连接至外设并进行测试和调试，优化程序代码及硬件电路，确保系统正常运行。
三、实例：智能家电控制系统的设计和实现以智能家电控制系统为例，介绍单片机控制系统的设计和实现。
智能家电控制系统主要负责监测家庭环境，对家用电器进行自动化控制，为用户提供便利。
1. 硬件设计：智能家电控制系统的硬件设计主要包括传感器、执行器和通信接口等。
传感器：设计温度传感器、湿度传感器、气压传感器、烟雾传感器等，用于监测家庭环境的变化情况。
执行器：通过单片机控制继电器、电机等执行器，实现对室内照明、风扇、空调等家电的自动控制。
通信接口：通过单片机的网络通信模块，实现系统与家庭无线网络连接，允许用户通过访问互联网从外部对家电进行远程控制。
单片机的硬件设计
单片机的硬件设计单片机（Microcontroller）是一种集成电路，包含了中央处理器（CPU）、存储器（RAM和ROM）、输入输出接口（I/O）以及各种外围设备的控制电路。
单片机的硬件设计是指在选择单片机型号的基础上，设计并构建相应的电路板和外围设备，以满足特定的应用需求。
本文将介绍单片机硬件设计的基本流程和要点。
一、选择单片机型号在进行单片机的硬件设计之前，首先需要选择适合自己需求的单片机型号。
选择单片机型号时需要考虑以下几个方面：1. 处理器性能：根据应用需求选择合适的处理器性能，包括CPU主频、指令周期、存储器容量等。
2. 外设接口：根据需要选择具备足够数量和类型的外设接口，如通用输入输出口、串口、SPI接口、I2C接口等。
3. 存储器容量：根据应用程序、数据存储需求选择合适的存储器容量，包括RAM和ROM。
4. 供电电压：根据系统的供电要求选择合适的单片机供电电压。
二、设计电路原理图在选择好单片机型号之后，接下来需要设计电路原理图。
电路原理图是描述硬件连接关系的图纸，用于后续的电路板布线和焊接。
设计电路原理图时需要考虑以下几个方面：1. 单片机芯片引脚的连接：将芯片引脚与外围电路连接，包括供电引脚、输入输出引脚和通信引脚等。
2. 外设电路的连接：根据实际需求，将各种外设电路与单片机相连接，如按键、LED灯、显示屏、传感器等。
3. 时钟电路设计：根据单片机要求设计时钟电路，为单片机提供稳定的时钟信号。
4. 供电电路设计：根据单片机的供电要求设计合适的供电电路，确保单片机正常工作。
三、进行电路板设计电路原理图设计完成后，需要根据原理图进行电路板设计。
电路板设计包括布线、封装和引脚分配等工作。
设计电路板时需要遵循以下几个原则：1. 布局合理：将电路元件按照一定的布局规则进行布线，尽量避免信号干扰和电磁辐射。
2. 信号线长度和走向控制：控制信号线的长度和走向，使其尽量短且不交叉，减少信号传输延迟和干扰。
单片机系统设计与实现
单片机系统设计与实现单片机系统是一种基于单片机的微控制系统，在现代电子技术领域广泛应用。
它可以对外界信号进行采集、处理和控制，实现各种自动化控制和智能化功能。
单片机系统设计和实现是一项综合性工程，需要掌握硬件设计、软件编程等多方面知识和技能。
本文将介绍单片机系统的基本原理、设计流程和实现方法，并分享一些设计和实现的技巧和经验。
一、单片机系统原理单片机系统由单片机、外围设备和外界环境三部分组成。
其中单片机是系统的核心，负责进行数据处理和控制。
外围设备包括传感器、执行器、显示器等，用于与外界进行交互和控制。
外界环境则是单片机系统所处的物理环境和电气环境。
单片机是一种集成了处理器、存储器、输入输出口和各种外设接口的芯片，具有体积小、速度快、功耗低等优点。
单片机可以通过编程实现不同的功能，如测量温度、控制电机、播放音乐等。
常见的单片机有51系列、AVR系列、ARM系列、STM32系列等。
外围设备和外界环境对单片机系统的性能和稳定性有重要影响。
传感器用于采集各种模拟量信号，如温度、湿度、光照等。
执行器用于控制各种机械、电气和液压装置，如电机、阀门、泵站等。
显示器用于显示各种文本和图形信息，如LCD显示器、LED灯等。
外界环境包括电源、噪声、电磁干扰等，会影响单片机系统的电路设计和信号处理。
二、单片机系统设计流程单片机系统设计包括硬件设计和软件编程两部分，它们是相互独立但又相互关联的。
硬件设计包括电路设计、PCB设计和电源设计等；软件编程包括程序设计、调试和优化等。
1.需求分析在进行单片机系统设计之前，需要进行需求分析，明确系统的功能和性能要求。
需求分析包括系统的输入输出、运算速度、存储容量、接口类型和通讯方式等。
对于不同的应用场景和要求，需要选择不同的单片机型号、外围设备和外界环境。
2.硬件设计硬件设计是单片机系统设计的重要组成部分。
它包括电路设计、PCB设计和电源设计等。
电路设计是根据系统的功能需求和信号特性设计电路图，并选用合适的电子元器件。
单片机电冰箱控制系统硬件设计
单片机电冰箱控制系统硬件设计首先是电源系统，电冰箱需要稳定的电源来运行。
一般情况下，电冰箱使用交流电作为主要电源。
因此，我们需要一个适配器将交流电转换为直流电，并提供适当的电流和电压供电。
此外，还需要考虑过压、过流和短路等保护电路，以保证电冰箱的安全运行。
其次是温度传感器，用于检测电冰箱内部的温度。
温度传感器可以选择热电偶、热电阻或半导体传感器等。
在硬件设计中，需要将温度传感器与单片机进行连接，并编写相应的程序来读取传感器的数据。
通过监测温度传感器的数据，可以实时调节电冰箱的制冷功率，以保持恒定的温度。
接下来是湿度传感器，用于检测电冰箱内部的湿度。
湿度传感器可以选择电容式、电阻式或电解式等。
在硬件设计中，也需要将湿度传感器与单片机进行连接，并编写相应的程序来读取传感器的数据。
通过监测湿度传感器的数据，可以实时调节电冰箱的湿度，以保持适宜的湿度环境。
继电器是用来控制电冰箱的制冷系统和通风系统的主要部件。
继电器可以将单片机的控制信号转换为高功率的电源控制信号。
在硬件设计中，需要将继电器与单片机进行连接，并编写相应的程序来控制继电器的通断状态。
通过控制继电器的状态，可以实现电冰箱的制冷和通风功能。
最后是通信模块，用于实现电冰箱与其他设备或远程服务器之间的通信。
通信模块可以选择无线模块或有线模块，如蓝牙、Wi-Fi、以太网等。
在硬件设计中，需要将通信模块与单片机进行连接，并编写相应的程序来实现数据的传输和接收。
通过通信模块，可以实现电冰箱的远程控制和监控。
总结起来，单片机电冰箱控制系统的硬件设计需要考虑电源系统、温度传感器、湿度传感器、继电器和通信模块等方面。
通过合理设计这些硬件组件的连接和编写相应的程序，可以实现电冰箱的温度、湿度和功率等功能的控制。
东华大学51单片机课程设计指导书(硬件实验部分)。
单片机系统设计实验指导书(硬件部分)东华大学信息学院自动化系2013．6第一部分硬件系统介绍一、系统资源分配1．存储器地址分配程序存储器和数据存储器统一编址，最多可达64K，板载ROM（监控程序）12K；RAM1（程序存储器6264）8K供用户下载实验程序，RAM2（数据存储器6264）8K供用户程序使用。
FFFFHCFBEHCFBEH7FFFH4FFFH2FFFH0000H图1-1 存储器系统组织图2．中断资源单片机系统中可使用的中断信号方式有外中断、定时器中断、串行口中断，相应的中断入口地址如表1-1所示。
另外还可以使用实验箱的8259中断控制器扩展中断资源。
表1-1用户中断程序入口表3．地址资源分配本系统采用可编程逻辑器件（CPLD）EPM7128作为地址译码器，此单元分为两部分：一部分为系统CPLD，完成系统器件如存储器、系统显示控制器、系统串行通讯控制器的地址译码功能，同时将部分地址译码后输出（插孔CS0~CS7）给用户使用。
它们的地址固定，用户不可改变。
另一部分为用户CPLD，它们完全对用户开放，用户可在一定地址范围内，进行编码，输出为插孔LCS0~LCS7的地址选通信号。
详细信息如表1-2所示。
表1—2：CPLD地址分配表注：系统地址中，除带“*”用户既不可用，也不可改外，其他系统地址用户可用但不可改。
二、仿真芯片资源介绍：本实验采用仿真芯片代替实际的8051芯片，仿真芯片具有以下特点：1、支持Keil C环境下的汇编、C；2、完全仿真P0、P1、P2口；3、可以设置单步全速断点运行方式；4、可以查阅变量RAM、xdata等数据；5、仿真器占用了单片机的串行口和定时器2的资源以及部分程序空间。
6、 从0地址开始仿真。
用汇编时，注意中断矢量单元为标准设置（如：外部中断0为0003H ，T0溢出中断为000BH ）。
三、实验箱面板布局：第二部分 软件说明本次实验采用Keil C 软件作为源代码的编辑、编译、调试工具。
单片机常见面试题
1、简单描述一个单片机系统的主要组成模块，并说明各模块之间的数据流流向和控制流流向。
简述单片机应用系统的设计原则。
（仕兰微面试题目）答：单片机是一种微型的计算机，应该由运算器、控制器、存储器、输入设备、输出设备组成2、画出8031与2716（2K*8ROM）的连线图，要求采用三-八译码器，8031的P2.5,P2.4和P2.3参加译码，基本地址范围为3000H-3FFFH。
该2716有没有重叠地址？根据是什么？若有，则写出每片2716的重叠地址范围。
（仕兰微面试题目）3、用8051设计一个带一个8*16键盘加驱动八个数码管（共阳）的原理图。
（仕兰微面试题目）5、中断的概念？简述中断的过程。
（仕兰微面试题目）答：中断的慨念：当外部请求服务时，暂时中断当前主程序，转而执行中断处理程序，完成后自动返回被中断的主程序继续运行中断的过程：中断源发出中断请求→对中断请求进行响应→执行中断服务程序→返回主程序。
6、如单片机中断几个/类型，编中断程序注意什么问题；（未知）答：中断初始化，工作方式，中断入口，中断返回，优先级别。
7、要用一个开环脉冲调速系统来控制直流电动机的转速，程序由8051完成。
简单原理如下：由P3.4输出脉冲的占空比来控制转速，占空比越大，转速越快；而占空比由K7-K0八个开关来设置，直接与P1口相连（开关拨到下方时为"0"，拨到上方时为"1"，组成一个八位二进制数N），要求占空比为N/256。
（仕兰微面试题目）下面程序用计数法来实现这一功能，请将空余部分添完整。
MOV P1，#0FFHLOOP1 ：MOV R4，#0FFH--------MOV R3，#00HLOOP2 ：MOV A，P1--------SUBB A，R3JNZ SKP1--------SKP1：MOV C，70HMOV P3.4，CACALL DELAY ：此延时子程序略----------------AJMP LOOP18、单片机上电后没有运转，首先要检查什么？（东信笔试题）答： 1，电源，查看单片机各引脚电压值是否正确2，查看晶振是否正常工作，可以用示波器查看3，查看最小系统有无接错，断路等毛病，用万用表9、What is PC Chipset （扬智电子笔试）答：它由Cache 存储部件和Cache控制部件组成。
