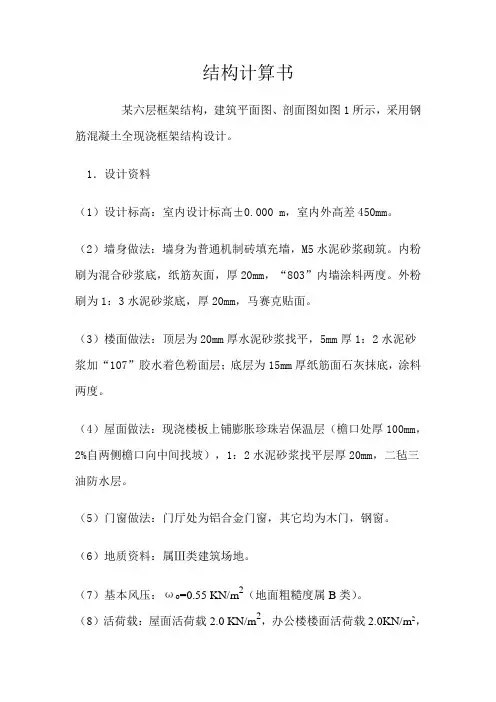

多层框架结构设计计算书(全手算附图)
结构计算书某六层框架结构，建筑平面图、剖面图如图1所示，采用钢筋混凝土全现浇框架结构设计。
1．设计资料（1）设计标高：室内设计标高±0.000 m，室内外高差450mm。
（2）墙身做法：墙身为普通机制砖填充墙，M5水泥砂浆砌筑。
内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。
外粉刷为1：3水泥砂浆底，厚20mm，马赛克贴面。
（3）楼面做法：顶层为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；底层为15mm厚纸筋面石灰抹底，涂料两度。
（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥砂浆找平层厚20mm，二毡三油防水层。
（5）门窗做法：门厅处为铝合金门窗，其它均为木门，钢窗。
（6）地质资料：属Ⅲ类建筑场地。
（7）基本风压：ωo=0.55 KN/m2（地面粗糙度属B类）。
（8）活荷载：屋面活荷载2.0 KN/m2，办公楼楼面活荷载2.0KN/m2，走廊楼面活荷载2.0KN/m2。
建筑剖面图建筑平面图结构平面布置图2.结构布置及结构计算简图的确定边跨（AB、CD跨）梁：取h=1/12L=1/12X6000=500mm,取b=250mm. 中跨（BC跨）梁：取h=400mm,b=250mm边柱（A轴、D轴）连系梁：取b×h =250mm×500mm中柱（B轴、C轴）连系梁：取b×h=250mm×400mm柱截面均为b×h=300mm×450mm现浇楼板厚100mm。
结构计算简图如图3所示。
根据地质资料，确定基础顶面离室外地面为450mm，由此求得底层层高为4.5m。
各梁柱构件的线刚度经计算后列于图3。
其中在求梁截面惯性矩时考虑到现浇楼板的作用，取I=2I o（I o为不考虑楼板翼缘作用的梁截面惯性矩）。
边跨（AB、CD）梁：i=2E c×1/12×0.25×0.503／6.0=8.68×10-4E c (m3)边跨（BC）梁：i=2E c×1/12×0.25×0.43／2.5=10.67×10-4E c (m3)上部各层柱：i=E c×1/12×0.30×0.453／3.6=6.33×10-4E c (m3)底层柱：i=E c×1/12×0.30×0.453／4.5=5.06×10-4E c (m3)注：图中数字为线刚度，单位：x10-4E c m33.恒荷载计算（1）屋面框架梁线荷载标准值：20mm厚水泥砂浆找平0.02×20=0.4KN/m2 100厚～140厚（2%找坡）膨胀珍珠岩(0.10+0.14)／2×7=0.84KN/m2100厚现浇钢筋混凝土楼板0.10×25=2.5KN／m2 5mm厚纸筋面石灰抹底0.015×16=0.24KN／m2 _________________________________________________________________________________________ 屋面恒荷载 3.98 KN／m2边跨（AB、CD）框架梁自重0.25×0.50×25=3.13KN／m 梁侧粉刷2×(0.5-0.1) ×0.02×17=0.27KN／m 中跨（BC）框架梁自重0.25×0.40×25=2.5KN／m 梁侧粉刷2×(0.4-0.1) ×0.02×17=0.2KN／m 因此，作用在屋顶框架梁上的线荷载为：G6AB1=g6CD1=3.13+0.27=3.4KN／mG6BC1=2.5+0.2=2.7KN／mG6AB2=g6CD2=3.98×3.6=14.33KN／mG6BC2=3.98×2.5=9.95KN／m(2)楼面框架梁线荷载标准值荷载计算同上（略），作用在中间层框架上的线荷载为：25mm厚水泥砂浆面层0.025×20=0.50KN/m2 100mm厚现浇钢筋混凝土楼板0.10×25=2.5 KN/m2 15mm厚纸筋石灰抹底0.015×16=0.24 KN/m2 —————————————————————————————楼面恒荷载 3.24 KN/m2 边跨框架梁及梁侧粉刷 3.4KN/m 边跨填充墙自重0.24×（3.6-0.5）×19=14.14 KN/m 墙面粉刷（3.6-0.5）×0.02×2×17=2.11 KN/m 中跨框架梁及梁侧粉刷 2.7 KN/m 因此，作用在屋顶框架梁上的线荷载为：g AB1=g CD1=3.4+14.14+2.11=19.65 KN/mg BC1=2.7 KN／mg AB2=g CD2=3.24×3.6=11.66 KN／mg BC2=3.24×2.5=8.1 KN／m(3)屋面框架节点集中荷载标准值边柱连系梁自重0.25×0.50×3.6×25=11.25KN 梁侧粉刷0.02×（0.50-0.10）×3.6×2×19=1.09KN 1m高女儿墙自重1×3.6×0.24×19=16.42KN 粉刷1×0.02×2×3.6×17=2.45(KN) 连系梁传来屋面自重1／2×3.6×1／2×3.6×3.98=12.90(KN) __________________________________________________________ 顶层边节点集中荷载G6A=G6D=44.11KN中柱连系梁自重0.25×0.40×3.6×25=9.0KN 粉刷0.02×(0.40-0.10) ×2×3.6×17=0.73KN 连系梁传来屋面自1／2×(3.6+3.6-2.5) ×1.25×3.98=11.69KN1／2×3.6×1.80×3.98=12.90KN 顶层中节点集中荷载34.32KN ④楼面框架节点集中荷载标准值边柱连系梁自重11.25KN 粉刷 1.09KN窗下墙体自重 0.24×1.3×3.3×19=19.56KN 粉刷2×0.02×1.3×3.3×17=2.20KN 窗边墙体自重 0.60×1.8× 0.24×19=4.92KN 粉刷0.60×1.8×2×0.02×17=0.73KN 框架梁自重0.30×0.45×3.6×25=12.15KN 粉刷0.75×0.02×3.6×17=0.918KN 连系梁传来楼面自重 1 /2×3.6×1/2×3.6×3.24=10.50KN 中间层边节点集中荷载G A=G D =65.02KN中柱连系梁自重 9.0KN 粉刷 0.73KN 内纵墙自重 3.3×（3.6-0.4）×0.24×19=48.15KN 粉刷 3.3×（3.6-0.4）×2×0.02×17=7.18KN 连系梁传来楼面自重1/2×（3.6+3.6-2.5）×1.25×3.24=9.14KN—————————————————————————————间层中节点集中荷载：G B=G C=84.70KN （5）恒荷载作用下的结构计算简图4.楼面活荷载计算活荷载作用下的结构计算简图如图5所示。
多层框架结构课程设计计算书
多层框架结构课程设计设计计算书目录1、单层或多层混凝土结构课程设计任务书 32、课程设计计算书 72.1设计资料 7 2.2结构布置及结构计算简图的确定 82.3荷载计算 102.4内力计算 162.5内力组合 282.6截面设计 322.6.1梁的截面配筋 322.6.2柱的截面配筋 373、参考文献资料 431 .单层或多层混凝土结构课程设计任务书1.1设计任务1.1.1设计题目：某大学学生宿舍框架结构设计1.1.2设计条件7层钢筋混凝土框架结构学生宿舍，设计使用年限为50年，其建筑平面图和剖面图分别如图1-1、图1-2所示，L1=5.4m（5.7m、6m），H1=4.2m（4.5m）。
楼面和屋面采用现浇钢筋混凝土肋形楼盖结构；屋面采用柔性防水，屋面构造层的恒载标准值为 3.24 kN/㎡；屋面为上人屋面，活荷载标准值为2.0kN/㎡（3kN/㎡、4kN/㎡）；楼面构造层的恒载标准值为1.56kN/㎡；楼面活荷载标准值为2.0kN/㎡（2.5kN/㎡、3kN/㎡）；墙体采用灰砂砖，重度γ=18kN/m3，外墙贴瓷砖，墙面重0.5kN/㎡，内墙面采用水泥粉刷，墙面重0.36kN/㎡；木框玻璃窗重0.3kN/㎡,木门重0.2kN/㎡；混凝土强度等级和钢筋级别请自行选择。
建设地点位于某城市郊区，底层为食堂，层高5.0m，2～7层为学生宿舍，层高4.2m，室内外高差ω=0.5kN/㎡（0.45kN/㎡、0.4kN/㎡）。
试对该结0.6m，基础顶面标高-1.500m。
基本风压。
构进行结构设计，不考虑抗震设防图1-1 标准层平面图1.1.2 设计内容（1）确定构件截面尺寸、材料选用；（2）荷载计算；（3）对一榀框架进行内力分析、计算及组合；（4）框架构件截面设计。
图1-2 I—I剖面图1.1.3设计成果（1）设计计算说明书一份课程设计计算说明书应装订成册，要求打印（严禁复印），应包括以下内容：1）封面：包括课程设计名称、学院（系）及专业名称、学生姓名、学号、班级、指导教师姓名，以及编写日期等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【房地产管理】层框架住宅毕业设计结构计算书
1.工程概况
黑龙江省某市兴建六层商店住宅，建筑面积4770平方米左右，拟建房屋所在地震动参数，，基本雪压，基本风压，地面粗糙度为B类。
地质资料见表1。
表1地质资料
2.结构布置及计算简图
根据该房屋的使用功能及建筑设计的要求，进行了建筑平面、立面及剖面设计，其标准层建筑平面、结构平面和剖面示意图分别见图纸。
主体结构共6层，层高1层为3.6m，2～6层为2.8m。
填充墙采用陶粒空心砌块砌筑：外墙400mm；内墙200mm。
窗户均采用铝合金窗，门采用钢门和木门。
楼盖及屋面均采用现浇钢筋砼结构，楼板厚度取120mm，梁截面高度按跨度的估算，尺寸见表2，砼强度采用。
屋面采用彩钢板屋面。
表2梁截面尺寸（mm）
柱截面尺寸可根据式估算。
因为抗震烈度为7度，总高度，查表可知该框架结构的抗震等级为二级，其轴压比限值；各层的重力荷载代表值近似取12，由图2.2可知边柱及中柱的负载面积分别为和。
由公式可得第一层柱截面面积为
边柱
中柱
如取柱截面为正方形，则边柱和中柱截面高度分别为和。
根据上述计算结果且综合考虑其它因素，本设计框架柱截面尺寸取值均为，构造柱取。
基础采用柱下独立基础，基础埋深标高-2.40m，承台高度取1100mm。
框架结构计算简图如图1所示。
取顶层柱的形心线作为框架柱的轴线；梁轴线取至板底，层柱高度即为层高，取2.8m；底层柱高度从基础顶面取至一层板底，取4.9m。
图1.框架结构计算简图
3.重力荷载计算
3.1屋面及楼面的永久荷载标准值
屋面（上人）：
20厚水泥砂浆找平层
150厚水泥蛭石保温层
100厚钢筋混凝土板
20厚石灰砂浆
合计4.11
1～5层楼面：
瓷砖地面（包括水泥粗砂打底）0.55
120厚钢筋混凝土板
V型轻钢龙骨吊顶或20厚水泥砂浆0.34
合计3.39
3.2屋面及楼面可变荷载标准值
上人屋面均布荷载标准值2.0
楼面活荷载标准值2.0
屋面雪荷载标准值
3.3梁、柱、墙、窗、门重力荷载计算
梁、柱可根据截面尺寸、材料容重及粉刷等计算出单位长度上的重力荷载；对墙、门、窗等可计算出单位面积上的重力荷载了。
具体计算过程从略，计算结果见表3。
表3梁、柱重力荷载标准值
续表3
表示单位长度构件重力荷载；n为构件数量
2）梁长度取净长；柱高取层高。
外墙为400厚陶粒空心砌块（5），外墙面贴瓷砖（0.5），内墙面为20mm厚抹灰，则外墙单位墙面
重力荷载为：
；
内墙为200厚陶粒空心砌块，俩侧均为20mm厚抹灰，则内墙单位面积重力荷载为：
1。
木门单位面积重力荷载为；
铝合金窗单位面积重力荷载取；
钢铁门单位面积重力荷载为。
3.4重力荷载代表值（见图4）
集中于各楼层标高处的重力荷载代表值，为计算单元范围内的各楼层楼面上的重力荷载代表值及上下各半层的墙柱等重量。
计算时，各可变荷载的组合按规定采用，屋面上的可变荷载均取雪荷载，具体过程略，计算简图见图2。
4.横向框架侧移刚度计算
横梁线刚度计算过程见表4；柱线刚度计算见表5。
表4横梁线刚度计算表
表5柱线刚度计算表
柱的侧移刚度D值按下式计算：。
根据梁柱线刚度比的不同，柱可分为中框架中柱和边柱、边框架中柱和边柱以及楼、电梯间柱等，计算结果分别见表6、
表7、表8。
表6中框架柱侧移刚度D值
表7边框架柱侧移刚度D值
将上述不同情况下同层框架侧移刚度相加，即得框架各层层间侧移刚度，见表8。
由表8可见，，故该框架为横向规则框架。
表8横向框架层间侧移刚度D值
5.横向水平荷载作用下框架结构的内力和侧移计算
5.1横向水平地震作用下框架结构的内力和侧移计算
5.1.1横向自振周期计算
结构顶点的假想位移计算见表9。
表9结构顶点的假想位移计算
结构基本自震周期，其中υT的量纲为m，取，则
5.1.2水平地震作用及楼层地震剪力计算
本方案结构高度小于40m，质量和刚度沿高度分布较均匀，变形以剪切型为主，故可用底部剪力法计算水平地震作用。
因为是多质点结构，所以
设防烈度按7度考虑，场地特征周期分区为二区，场地土为Ⅱ类，查表得：
特征周期T g=0.40s水平地震影响系数最大值
因为，所以不应考虑顶部附加水平地震作用。
各质点的水平地震作用：
表10各质点横向水平地震作用及楼层地震剪力计算表
各质点水平地震作用及楼层地震剪力沿房屋高度的分布如下图3。
（a）纵向水平地震作用分布（b）层间剪力分布
图3纵向水平地震作用及层间剪力分布图
5.1.3水平地震作用下的位移验算
水平地震作用下框架结构的层间位移和顶点位移按下式计算
和，各层的层间弹性位移角，计算结果如表11。
表11横向水平地震作用下的位移验算
由表可见，最大层间弹性位移角发生在第2层，其值0.818〈1/550,满足要求,其中是由弹性层间位移角限值查得。
5.1.4水平地震作用下框架内力计算
以4轴线框架内力计算，其余框架计算从略。
框架柱端剪力及弯矩按式；
；
各柱反弯点高度比本例中底层柱需考虑修正值y2，第二层柱需考虑修正值y1和y3，其余柱均无修正。
计算结果见表12。
梁端弯矩、剪力及柱轴力分别按式
；
；
；
；
计算结果见表12。
