电阻器与电位器
电位器与可变电阻器的异同
电位器和可变电阻器都是阻值可变的器件，但它们之间存在一些明显的差异。
相同点：
1. 阻值可变：电位器和可变电阻器的阻值都可以进行调节。
不同点：
1. 用途：电位器通常用于电路中的电压或电流控制，而可变电阻器主要用于电路参数补偿。
2. 端子数量：电位器有三个端子，而变阻器只有两个。
3. 体积和结构：电位器的体积较大，结构牢固，寿命长。
4. 操作方式：电位器设有操作柄，而变阻器的电阻通过调节接触臂的位置来改变。
5. 电阻体的阻值分布特性：电位器的电阻体的阻值分布特性与可变电阻器的分布特性不同，各种输出函数特性的电位器器电阻体的分布特性均不同。
6. 可调范围：电位器的可调范围通常较大，主要用于电路(电压或电流)控制，一般安装于面板上，以方便调节。
而可调电阻的可调范围较小，主要用于电路参数补偿，一般安装于线路板上。
7. 多联设计：电位器有多联的，而可变电阻器没有。
综上所述，电位器和可变电阻器在用途、端子数量、体积和结构、操作方式、电阻体的阻值分布特性、可调范围以及多联设计等方面都存在明显的差异。
电阻、电位器和可变变阻器

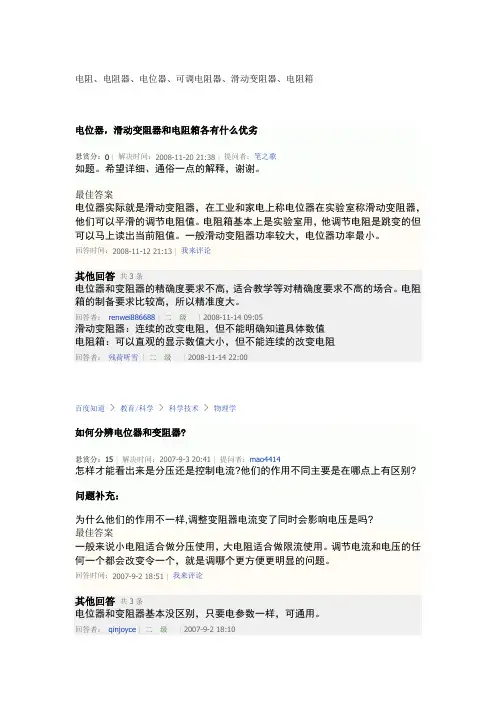

电阻、电阻器、电位器、可调电阻器、滑动变阻器、电阻箱电位器，滑动变阻器和电阻箱各有什么优劣悬赏分：0|解决时间：2008-11-20 21:38 |提问者：笔之歌如题。
希望详细、通俗一点的解释，谢谢。
最佳答案电位器实际就是滑动变阻器，在工业和家电上称电位器在实验室称滑动变阻器，他们可以平滑的调节电阻值。
电阻箱基本上是实验室用，他调节电阻是跳变的但可以马上读出当前阻值。
一般滑动变阻器功率较大，电位器功率最小。
回答时间：2008-11-12 21:13 |我来评论其他回答共3条电位器和变阻器的精确度要求不高，适合教学等对精确度要求不高的场合。
电阻箱的制备要求比较高，所以精准度大。
回答者：renwei886688|二级| 2008-11-14 09:05滑动变阻器：连续的改变电阻，但不能明确知道具体数值电阻箱：可以直观的显示数值大小，但不能连续的改变电阻回答者：残荷听雪|二级| 2008-11-14 22:00百度知道 > 教育/科学 > 科学技术 > 物理学如何分辨电位器和变阻器?悬赏分：15|解决时间：2007-9-3 20:41 |提问者：mao4414怎样才能看出来是分压还是控制电流?他们的作用不同主要是在哪点上有区别? 问题补充：为什么他们的作用不一样,调整变阻器电流变了同时会影响电压是吗?最佳答案一般来说小电阻适合做分压使用，大电阻适合做限流使用。
调节电流和电压的任何一个都会改变令一个，就是调哪个更方便更明显的问题。
回答时间：2007-9-2 18:51 |我来评论其他回答共3条电位器和变阻器基本没区别，只要电参数一样，可通用。
回答者：qinjoyce|二级| 2007-9-2 18:10电位器?它们的作用差不多吧，，，看你的电路要分压调流。
看你的。
一定要分的话。
电位器调压，，，，变阻器控流（也可以调压）。
（看它们那个做电源了。
那另一个就用调流了。
）回答者：3932750|一级| 2007-9-2 18:16如果是分压的那它尾端一般是接地的。
电阻器和电位器的主要性能指标
电阻器和电位器的主要性能指标⒈ 额定功率：电阻器在规定的气压、温度等条件下长期工作时允许消耗的最大功率叫做额定功率。
当超过额定功率时，电阻器的阻值将发生变化，甚至发热烧毁，为使电阻器能经久耐用，应采纳比实际消耗功率大1～2倍的电阻器。
⒈ 标称阻值：是指产品标志的“名义”阻值，其单位为欧姆（Ω）、千欧(KΩ)、兆欧（MΩ），其中1KΩ=103Ω，1MΩ=106Ω。
标称阻值系列如表2所示表2允许误差系列标称阻值系列±5%E241.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.7 3.03.3 3.6 3.94.3 4.75.1 5.66.2 6.87.58.29.1±10%E121.0 0.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2±20%E61.0 1.5 2.2 3.3 4.7 6.8 实际电阻器的阻值是表中数据乘10 n Ω，其中n为1，2……。
表中标准值的特点是：对两个相邻的标称值，假如较小一个是正向误差，较大的一个负向误差，则二者就非常接近。
因此，在各级电阻器中用表中所列的标称值系列即可包括全部使用的阻值。
⒈允许误差：是指电阻器和电位器阻值对标称阻值的最大允许偏差范围。
它是产品的精度。
允许误差的等级一般分为六级，见表3表3级别0050102⒈ ⒈ ⒈允许误差±0.5%±1%±2%±5%±10%±20% 电阻器的阻值和误差，一般常用数字标印在电阻上，但对于小型电阻值常用四道色环来表示。
四道色环的意义分别是：第一、其次色环表示阻值的有效数字，第三色环表示乘倍数（零的个数），第四色环为电阻的误差等级。
各种色环的意义见表6.1.4。
常用电阻器以及电阻器阻值标示方法和检测方法与经验
电阻器的检测方法与经验
1 固定电阻器的检测。A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。
1.11 无触点电位器
无触点电位器消除了机械接触，寿命长、可靠性高，分光电式电位器、磁敏式电位器等。
2、实芯碳质电阻器
用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。
特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。
3、绕线电阻器
用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。
8 光敏电阻的检测。A 用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值很小或接近为零，说明光敏电阻已烧穿损坏，不能再继续使用。B 将一光源对准光敏电阻的透光窗口，此时万用表的指针应有较大幅度的摆动，阻值明显减小。此值越小说明光敏电阻性能越好。若此值很大甚至无穷大，表明光敏电阻内部开路损坏，也不能再继续使用。C 将光敏电阻透光窗口对准入射光线，用小黑纸片在光敏电阻的遮光窗上部晃动，使其间断受光，此时万用表指针应随黑纸片的晃动而左右摆动。如果万用表指针始终停在某一位置不随纸片晃动而摆动，说明光敏电阻的光敏材料已经损坏。
电阻器、电位器、电容器的识别与检测
3、电阻的主要性能参数
电阻上标注的阻值
A.标称阻值和允许偏差 B.额定功率 C.温度系数
4、什么是电阻的额定功率?
在产品标准规定的大气压和额定温度下，电阻所允
带开关电位器的检测
除进行标称值检测外应检测开关。旋转电位器轴柄，接通
或断开开关时应能听到清脆的“喀哒”声。置万用表于R
1Ω挡，两表笔分别接触开关的外接焊片，接通时电阻值应 为0Ω，断开时应为无穷大，否则开关损坏。
检测外壳与引脚间的绝缘性能
置万用表于R 10kΩ挡，一只表笔接触电位器外壳，另一只表
• 用模拟万用表测量前，首先要对欧姆档进行调零。当不能调 到零点时表示电池不足，应更换电池。选择量程时应尽可能 让指针指在表盘的中部，以提高准确度。
用万用表测量电阻阻值时应注意
• 测量电阻，特别是大电阻时，千万不能用手抓着电阻的两端 进行测量，否则会影响测量的精度。（为什么？）
• 在电路中测量电阻时，不允许带电测量，且应断开电阻的一 端，防止其它元件的并联影响，如电路中有电容时，应将电 容放电后再测量。
4、电容参数的标识--数码表示法
独石电容器 容量为 10×105pF=1μF
4、电容参数的标识 这是一只钽电容器，电容量多大?
5、用万用表检测电容
大致判别电容量的大小 一般用于判别1微法以上的电解电容 检测电容有无漏电、开路、击穿
谢谢聆听
汇报人姓名
2020/01/01
笔分别接触电位器的各引脚，测得阻值都应为无穷大，否则 存在短路或绝缘不好。
电阻器电位器种类及选用
阻值计算及有效数字
误差
说明
E6
(n=0…5);2位
20%
低精度电阻、大容量电解电容
E12
(n=0…11);2位
10%
低精度电阻、非极性电容及电感
E24
(n=0…23);2位
5%
普通精度电阻及电容
E48
(n=0…47);3位
1%、2%
半精密电阻
E96
(n=0…95);3位
0.5%、1%
精密电阻
E116

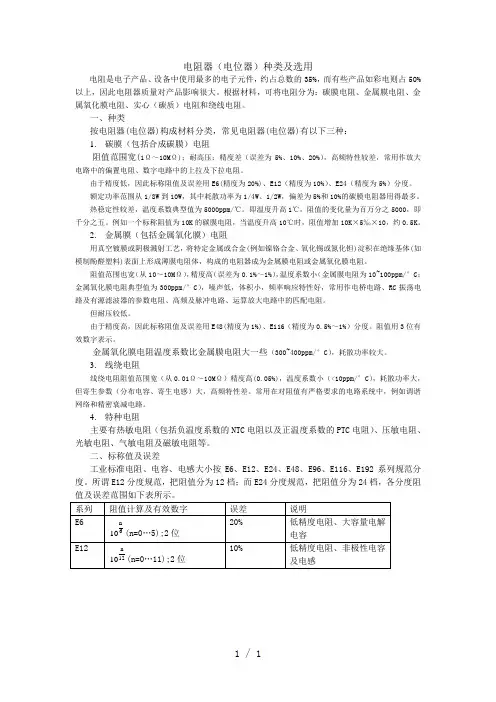

电阻器（电位器）种类及选用
电阻是电子产品、设备中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%以上，因此电阻器质量对产品影响很大。根据材料，可将电阻分为：碳膜电阻、金属膜电阻、金属氧化膜电阻、实心（碳质）电阻和绕线电阻。
一、种类
按电阻器(电位器)构成材料分类，常见电阻器(电位器)有以下三种：
1.碳膜（包括合成碳膜）电阻
阻值范围宽(1Ω～10MΩ)；耐高压；精度差（误差为5%、10%、20%），高频特性较差，常用作放大电路中的偏置电阻、数字电路中的上拉及下拉电阻。
由于精度低，因此标称阻值及误差用E6(精度为20%)、E12（精度为10%）、E24（精度为5%）分度。
额定功率范围从1/8W到10W，其中耗散功率为1/4W、1/2W，偏差为5%和10%的碳膜电阻器用得最多。
12.4
12.7
13.0
13.3
13.7
14.0
14.3
14.7
15.0
15.4
15.8
16.2
16.5
16.9
17.4
17.8
18.2
18.7
19.1
19.6
电阻器和电位器的主要特性参数
电阻器和电位器的主要特性参数电阻器和电位器的主要特性参数有：标称电阻值和容许偏差（误差）；额定功率；最高工作电压；稳定性，噪声电动势，高频特性等。
1、标称阻值和容许偏差（1）线绕和固定或非绕电阻器的标称阻值,应符合表一报列数值之一（或表列数值再乘以10N，其中N为正数）（2）线绕电位器的标称阻值采用取E12、E6两个系列；容许偏差分为±10%、±5%、±2%、±1%、四种，后两种仅限必要时采用。
（3）非线绕电位器的标称阻值采取E12、E6两个系列；容许偏差分为±20%、±10%、±5%、三种，±5%、仅限必要时采用。
表一电阻器的标称值和容许偏差注：表中数字乘以10、10、10.......得出各种标称阻值。
Ω（4）标称阻值及容许偏差的表示法1）直标法直接把标称阻值和容许偏差印在电阻上。
规定Ω表示欧；KΩ表示千欧MΩ表示兆欧。
容许偏差用百分数表示如：100Ω±5%表示100欧，容许偏差为±5%；50KΩ表示50千欧，容许偏差为±10%；2MΩ表示2兆欧，容许偏差为20%。
2）文字符号法将标称阻值和容许偏差用文字、数字符号或两者有规律组合标志在电阻表面上。
3）色标法用色图和色点来表示电阻器的标称阻值及容许偏差，各种颜色表示的数值应符合表二规定表二电阻器的色标示例：1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000Ω±0.5%。
2）精密度电阻器的色环标志用五个色环表示。
第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.5Ω±1%表示27000Ω±5% 表示17.5Ω±1%2、额定功率电阻器的额定功率是指电阻器在大气压力为（99.99±4）×10的3次方帕斯卡（750±30毫米小银柱）和在规定的温度条件下，长期连续负荷所容许消耗的最大功率。
电阻、电容、电位器分类
电阻种类及特点简介电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。
一、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。
而红颜色的电阻，是ＲＪ型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。
当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。
可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。
所以在弯脚的时候，要特别注意。
在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。
电子元器件的识别与测量
常用电子元件的识别及测试1.电阻器和电位器的型号命名法表10.1 电阻器和电位器的型号命名法第一部分第二部分第三部分第四部分用字母表示主体用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义R W 电阻器电位器TPUCHIJYSNXRGM碳膜硼碳膜硅碳膜沉积膜合成膜玻璃釉膜金属膜氧化膜有机实芯无机实芯线绕热敏光敏压敏1、2345789GTXLWD普通超高频高阻高温精密电阻器——高压电位器——特殊函数特殊高功率可调小型测量用微调多圈包括：额定功率阻值允许误差精度等级例如1：型号RJ71-0.25-3.3KΩ-I的精密金属膜电阻器，含义为：例如2：22 kΩ单联合成碳膜电位器3. 电阻器和电位器的主要性能指标3. 电阻器和电位器的主要性能指标(1). 固定电阻器的主要参数1〕额定功率指电阻器在规定的环境温度和湿度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许消耗的最大功率。
2〕标称阻值及允许误差电阻器的阻值和误差有三种标注方法：•直标法是将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。
•文字符号法是将需要标出的主要参数与技术性能用文字、数字符号两者有规律地组合起来标志在电阻器上。
如0.1Ω标注为Ω1，3.3Ω标为3Ω3，4.7kΩ标为4k7，10M Ω标注为10M等。
•色标法〔又称色环表示法〕是用不同颜色的色环来表示电阻器的阻值及误差等级。
3〕最高工作电压指电阻器长期工作不发生过热或电击穿的工作电压限度。
( 2) 电位器的主要参数电位器的主要参数除了与电阻器相同的标称阻值、额定功率外，还有：1〕阻值变化规律常用的电位器阻值变化规律有直线式〔X〕、指数式〔Z〕、对数式〔D〕三种。
2〕滑动噪声电位器的接触刷在电阻体上移动时，除了有用信号外还有起伏不定的噪声信号〔可用示波器观测到〕，这就是电位器的滑动噪声。
滑动噪声应在一定的范围内，否则影响电子设备的正常工作。
电阻和电位器的技术指标
2．功率型线绕电阻（型号RX）
额定功率为2~200W，阻值范围为0.15Ω~数百千 欧，精度等级为±5%~±20%。具有固定和可调 两种类型，可调式通常用于功率电路的调试。
编辑课件
0.02Ω
编辑课件
3．精密合金箔电阻
– 国内生产的金属箔电阻型号有RJ711型。它具有自 动温度补偿系数的功能，能在较宽的温度范围内保 持极小的温度系数，具有高精密度、高稳定度、高 频和高速响应的特点。
K R2R1 10% 0 R1(U2U1)
式中：U2为额定电压； U1为测试电压； R1、R2分别是在U1、U2条件下所测得的电阻
阻值。
一般金属型电阻线性度很好，非金属型电阻线性 度较差。
编辑课件
6. 噪声
噪声是产生在电阻中的一种不规则电压起伏，它 包括热噪声和电流噪声两种。
热噪声是由于电子在导体中的无规则热运动而引 起的，既不决定于材料，也不决定于导体的形状， 仅与温度和电阻阻值有关。任何电阻都有热噪声， 降低工作温度，可减小热噪声。
(RR )
a 10% 0
R
式中： 为电阻器的实际阻值；
R 为电阻器的标称阻值；
R a 为电阻器的允许偏差。
编辑课件
4. 温度系数
所有材料的电阻率都随温度变化而变 化，电阻阻值同样如此。温度系数是表 示温度每变化1℃时，阻值的相对变化量。
a (R2 R1) 式中： 为温R度1(t2时的t1阻)值；
编辑课件
7. 电位器的轴长与轴端结构 轴长尺寸系列有：6mm、10 mm、12 mm、
16 mm、25 mm、30 mm、40 mm、50 mm、 63 mm、80mm，
轴的直径系列有： 2 mm、3 mm、4 mm、 6 mm、8 mm、10mm。
电阻器和电位器.
电阻器和电位器电阻器是实际电路中使用最为广泛的一类器件，其电路符号为R，电路中电阻值固定的纯电阻元件，又称固定电阻，它在电子电路中的作用是调节电路中的电压、电流，分压、降压、分流、限流以及作为耗能负载。
另外，各种敏感电阻器的电阻值可以分别随温度、湿度、电压、光通量、气体、磁感应强度、机械力、压力的变化而变化，可以用作传感器件，也可以在电路中起温度补偿、稳压、限压保护等作用。
电阻器根据其制作材料、工艺以及用途进行分类。
根据材料的不同可分为非线绕电阻、线绕电阻和敏感电阻等；非线绕电阻器又可分为薄膜电阻器和合成(实芯) 电阻器。
线绕电阻器是用高阻值的合金细丝绕在陶瓷绝缘基体上制成的。
根据用途的不同可分为通用电阻器、精密电阻器、高功率电阻器、高阻电阻器等。
近年来随着电子产品向低功耗，小体积方向发展，出现了贴装在印制电路板上的贴片电阻器以及集成电阻网络，满足了电阻器微型化及集成化的要求。
电位器的电路符号为W，它是电路中电阻值可调的纯电阻元件，它在电子电路中的作用是调节直流或交流的电压、电流值，或作为电阻值可调的负载。
电位器通常是由电阻值固定的电阻体及在电阻体上滑动的电刷所构成。
电位器是一种具有三个端子的可变电阻器，其阻值在一定范围内连续可调。
按材料可分为薄膜和线绕式两种；按调节机构的运动方式则分为旋转式和直滑式等。
1 线性电阻器及电位器的型号命名方法根据国标GB2471—81, 电阻器和电位器的型号命名方法如下，具体见表1所示。
区别代号（表示结构特征，用字母表示）序号（用数字表示）分类（用数字或字母表示）材料（用字母表示）主称（用字母表示）表1 电阻器和电位器的型号命名法第一部分第二部分第三部分第四部分主称材料特征序号符号意义符号意义符号意义R 电阻器T 碳膜 1,2 普通后缀包括：W电位器P U C H I J Y S N F X R G M硼碳膜 硅碳膜 沉积膜 合成膜 玻璃釉膜 金属膜(箔)氧化膜 有机实芯 无机实芯 熔断保护 线绕 热敏 光敏 压敏3 4 5 7 8 9 G T X L W D超高频 高阻 高温 精密 电阻器—高压 电位器—特殊函数特殊 高功率 可调 小型 测量用 微调 多圈额定功率 阻值 允许误差 精度等级实例1．固定电阻器 RJ71—0.125—5.1KIRJ 710.125 5.1K I允许误差：I 级±5%标称阻值：5.1K Ω额定功率：1/8W主称：电阻器材料：金属膜特征：精密序号：1实例2．电位器WTH—1X—2W1MWTH1X2W1M标称阻值：1M Ω额定功率：2W输出特性函数关系：线性主称：电位器材料：合成碳膜特征：1级±5%2 线性电阻器及电位器的电阻标称值及标注方法电阻器的主要标志内容为型号、标称阻值、允许误差、额定功率等。
电阻器与电位器
电阻器与电位器 Final approval draft on November 22, 2020电子元器件的识别与检测电子元器件一般指电阻器、电容器、线圈、变压器、晶体二极管、晶体三极管、可控硅和集成电路等。
我们将学习这些元器件的用途，主要性能参数、规格型号以及检查这些元器件质量好坏的基本知识，下面分别作说明。
课题一电阻器的识别与检测一、电阻作用电荷在物体里运动会受到一定的阻力，这种阻力叫电阻，具有一定阻值的元件叫做电阻器。
它是电子产品中一种必不可少、用得最多的电子元器件之一。
在电路中的主要作用是分压、分流、限流、偏置的作用另外,还可以与其它元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。
所以，我们有必要掌握电阻器的分类、主要参数、标志方法和测试方法等基本知识。
二、电阻器分类与符号1、电阻器分类电阻按照阻值的变化特性分类为：固定电阻器可变电阻器和敏感电阻器；2、电阻器符号3、常见电阻器图片光敏电阻湿敏电阻金属氧化膜电阻RY水泥型线绕电阻碳膜电阻RT说明：通常，底色为蓝色的是金属膜电阻；底色为灰色的是氧化膜电阻；底色为米黄色或者土黄色的是碳膜电阻。
三、电阻器型号命名电阻器和电位器的型号命名方法见表四、电阻器的主要性能参数1．标称值和允许误差：（1）标称阻值：国家规定出一系列的阻值作为产品的标准，这就是电阻器的标称阻值。
(2)允许误差：电阻的实际阻值不可能做到与它的标称值完全一样，两者间总是存在一定的偏差。
最大的允许误差除以该电阻的标称值所得的百分数就叫电阻的误差。
对于误差，国家也规定出一个系列。
普通电阻的误差可分为±5％、±10％、±20％三种，在标志上分别以Ⅰ、Ⅱ、Ⅲ误差等级表示。
在电路图中电阻器旁边所标的阻值就是标称阻值。
使用者在设计电路时计算得出的电阻器阻值不是标称值时，可选择和它相接近的标称电阻值。
电阻的误差通常分别用六个字母表示：字母 D F G J K M误差±％ 1 2 5 10 20还有I ,II,III表示误差等级。
电阻器与电位器
率也就越大。
在并联电路中，因各个电阻上的电压相同，电阻越小，所通过的电流就越大，其阻值小的电阻所消耗的功率反而大，因为功率与电流的平方成反比。
第三节特殊电阻器除上述电阻器、电位器外，还有特殊用途的电阻器。
一、水泥电阻器水泥电阻器是一种陶瓷绝缘的功率型线绕电阻器，广泛用于计算机、电视机、仪器、仪表中。
水泥电阻器有以下特点：（1）水泥电阻采用陶瓷、矿质材料包封，散热好、功率大。
（2）采用工业高频陶瓷外壳，具有优良的绝缘性能，绝缘电阻达100MΩ。
（3）电阻丝被严密包封于陶瓷体内部，具有优良的阻燃、防爆特性。
电阻丝选用康铜、锰铜、镍铬等合金材料，有较好的稳定性和过负载能力。
电阻丝与铜焊脚引线间采用压接方式，在负载短路的情况下，可迅速在压接处熔断，进行电路保护。
（4）水泥电阻具有多种外形和安装方式。
可直接安装在印制电路板上，也可利用金属支架独立安装。
水泥电阻有立式（如RX27-Ⅳ型）与卧式（如RX27-3型）两类。
按功率分有：2W、3W、5W、7W、8W、10W、15W、20W、30W、40W等多种，其阻值范围见下表：护元件。
由他可构成过压保护电路、消噪电路、消火花电路、吸收回路。
压敏电阻的主要参数如下：（1）标称电压U1m A。
当通1mA直流电流时，元件两端的电压值。
设直流、交流电压分别为U DC、U AC，可按下述标准选择：U1mA≥（1.3—2.6）U DC；U1mA≥（1.9—2.2）U AC。
（2）漏电流。
当元件两端电压等于75% U1mA时，元件上所通过的直流电流。
（3）通流量。
在规定时间（8—20μS）之内，允许通过脉冲电流的最大值。
其中脉冲电流从90%UP到UP的时间为8μS，峰值持续时间为20μS。
国产压敏电阻器有MYL系列等。
其中M代表敏感，Y代表电压，L代表防雷的意思（对其他过压保护也同样适用）。
下图为压敏电阻器的外形、符号及伏安特性。
IU1mAUO VVSR本身没有极性，其伏安特性呈对称性，正反向特性中都有稳压作用，因此还可以作为小电流（1mA）的双向限幅或稳压元件。
电源基础如何辨别电路图中电阻电位器
电源基础如何辨别电路图中电阻电位器
对于电源新手来说什幺是最令人头疼的问题呢？相信很多人的答案都是相同的，那就是对于电路图的理解。
在各大论坛上，很多新手提出的问题都是基于对电路图的不理解而带来的不便。
在本文当中，小编就将为大家介绍电路图的分类以及基础知识，并对电路图中的电阻器与电位器识别与符号进行讲解。
如果小编告诉大家电路图实际上是存在分类的，大家可能觉得有些不可思议，但实际上电路图确实分为两类，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
电阻器与电位器
图1
符号详见图1所示，其中（a）表示一般的阻值固定的电阻器，（b）表示半可调或微调电阻器；（c）表示电位器；（d）表示带开关的电位器。
电阻器。
常用元器件介绍一、电阻器和电位器
常用元器件介绍编写人：熊帮新审核人：龙从玉任何电子电路都是由元器件组成的。
而常用的主要是电阻器、电容器、电感器和各种半导体（如二极管、三极管、场效应管、集成电路等）为了正确地选择和使用这些元、器件，就必须对它们的各种性能、结构与规格有一个完整的了解。
一、电阻器和电位器1.1、电阻器R图1.1电阻器的外形和符号在电子设备中，电阻器是应用最广泛的一种元件。
其主要用途是稳定和调节电路中电流和电压。
其次还可作为分流器、分压器和消耗能量的负载等。
常用电阻器有实心碳质电阻、薄膜电阻器、线绕电阻器和热敏电阻器等，其中又有固定电阻器和可变电阻器之分。
常用电阻器的外形和符号如图1.1所示。
1.2、电位器W图1.2输出特性和函数关系图1.3电位器的外形和符号电位器是一种具有三个接头的可变电阻器。
其阻值可在一定范围内连续可调。
电位器的种类有以下几种：电阻按照材料可分为：碳质、薄膜和线绕三种。
它们的性能和特点与同质材料的固定电阻器相似，所不同的只是电位器有可动的触点。
因而使用电位器时需要考虑它的阻值变化特性、接触的可靠性、材料的耐磨性等等。
一般而言，线绕电位器的误差小于±10%，非线性电位器的误差小于±20%。
其阻值、误差和型号均标在电位器上。
按调节机构的运动方式可分为：旋转式、直滑式。
按机构可分为单联、双联、带开关、不带开关等；开关式又分为旋转式、推拉式、按键等。
按用途可分为普通电位器、精密电位器、功率电位器、微调电位器和专业电位器等。
按输出特性和函数关系可分为线性和非线性电位器，如图6.1.2所示。
线绕电位器的阻值变化特性一般都是直线式的。
非线性电位器的阻值变化特性分为直线式（X 型）、对数式（D 型）、指数式（Z 型）三种。
所有X 、D 、Z 字母符号一般印在电位器上，使用时应主意。
常用电位器的外形和符号如图1.3所示。
1.3、电阻器和电位器的命名法电阻器和电位器的命名如表1.1所示。
表1电阻器型号命名方法第一部分：主称第二部分：材料第三部分：特征分类意义符号意义符号意义符号电阻器电位器第四部分：序号R 电阻器T 碳膜1普通普通W电位器H 合成膜2普通普通S 有机实芯3超高频――N 无机实芯4高阻――J 金属膜5高温――Y 氧化膜6――――C 沉积膜7精密精密I 玻璃釉膜8高压特殊函数P 硼碳膜9特殊特殊U 硅碳膜G 高功率――X 线绕T 可调――M 压敏W ――微调G 光敏D ――多圈R热敏B 温度补偿用――C 温度测量用――P 旁热式――W 稳压式――Z正温度系数――对主称、材料相同，仅性能指标、尺寸大小有差别，但基本不影响互换使用的产品，给予同一序号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。
初三变阻器知识点总结
初三变阻器知识点总结一、基本概念和原理变阻器是一种能够改变电阻值的电器元件。
它通常由一条可调节的电阻丝和带有一个移动触点的滑动触点或旋钮组成。
当触点移动时，电阻的值也会随之变化。
变阻器有许多不同的类型，但它们的工作原理基本相同。
其中，最常见的是电位器和电阻器。
电位器是一个可变电阻器，用于调节电流和电压，以及用于测量电阻。
电阻器是一个固定电阻器，用于限制电流和降低电压。
二、结构和分类1. 电位器电位器是一种可变电阻器，由可调节的电阻丝和一个带有移动触点的滑动触点组成。
根据结构形式，电位器可以分为旋钮式电位器和滑动式电位器两种。
旋钮式电位器的触点是一个可旋转的旋钮，通过旋钮的旋转来改变电阻值。
滑动式电位器的触点则是一个可以沿着电阻丝上滑动的滑动触点，通过滑动来改变电阻值。
2. 电阻器电阻器是一种固定电阻器，其电阻值不能调节。
根据电阻值的大小，电阻器可以分为固定电阻器和可变电阻器两种。
其中，固定电阻器的电阻值是固定不变的，而可变电阻器的电阻值可以通过某种方式进行调节。
3. 滑动电阻器滑动电阻器是一种特殊类型的变阻器，它由一个可以在电阻丝上滑动的滑动触点和固定电阻丝组成。
滑动电阻器可以通过触点的位置来改变电阻值。
4. 多圈电阻器多圈电阻器是一种带有多个电阻丝的电阻器，可以通过旋钮转动来选择不同的电阻值。
5. 光敏电阻器光敏电阻器是一种利用光敏效应来改变电阻值的电阻器，它的电阻值会随着光强的变化而变化。
6. 温敏电阻器温敏电阻器是一种利用温敏效应来改变电阻值的电阻器，它的电阻值会随着温度的变化而变化。
三、用途和应用变阻器在电子电路中有许多应用。
下面列举几种常见的用途和应用：1. 调节电流和电压电位器被广泛用于调节电流和电压。
通过改变电位器的电阻值，可以改变电路中的电流和电压，以满足不同的需求。
2. 测量电阻值电位器在电阻值的测量中也有重要应用。
通过连接一个已知电压的电源和一个待测电阻，然后用电位器来改变电路电阻值，测量待测电阻的值。
电阻器、电位器的命名
电阻器、电位器的命名
电阻器和电位器是电路中常用的两种元件，它们的命名规则如下：
1. 电阻器的命名
(1) 以字母R开头，后面加上一串数字，表示电阻值，单位是欧姆(Ω)。
例如，R100表示电阻值为100Ω的电阻器。
(2) 如果电阻值太小，可以用小数点表示。
例如，R0.1表示电阻值为0.1Ω的电阻器。
(3) 如果电阻值太大，可以用K(千欧姆)或M(兆欧姆)表示。
例如，R10K表示电阻值为10千欧姆的电阻器，R1M表示电阻值为1兆欧姆的电阻器。
2. 电位器的命名
(1) 以字母VR开头，后面加上一串数字，表示电位器的阻值，单位是欧姆(Ω)。
例如，VR10K表示阻值为10千欧姆的电位器。
(2) 如果需要表示电位器的转角度数，可以在数字后面加上°符号。
例如，VR10K 270°表示阻值为10千欧姆，转角度数为270度的电位器。
总之，电阻器和电位器的命名规则都是以字母开头，后面加上数字表示元件的电性能参数。
在实际使用中，根据不同的需要选择合适的电阻器和电位器，可以极大地方便电路设计和调试。
- 1 -。
电阻器和电位器的识别与检测
项目二电阻器和电位器的识别与检测我们是电阻家族的成员，是构成电子产品的主要元器件之一，在电路中主要用来控制电压和电流【本项目学习目标】●知道电阻器和电位器的作用及种类；●能描述电阻器和电位器的参数及参数标注方法，并正确识别其参数；●会正确识别各种电阻器及功用；●能正确筛选和检测各种电阻器、电位器；●能正确识别贴片电阻器参数。
任务一电阻器的认识任务描述在电子产品生产、检测维护中，会发现电路板上有很多电子元器件，这些元器件直接影响电子产品的正常工作，每一种元器件都有特定的功能和作用，我们必须清楚的认识这些元器件，才能使这些元器件的基本功能和作用得以充分的发挥，使电子产品能正常工作，所以我们先来认识一种叫电阻器的元件，它是电子产品中的主要元器件之一。
任务分析电阻器的种类多，外部特征各有不同，只有通过对电阻器表面的型号、参数的识别，才能灵活地使用各种电阻器，发挥电阻器在电路中应有的功能。
本任务就是通过观察电阻器的实物和图片，知道电阻器的作用、种类、参数及参数标注方法。
任务实施物体对电流通过的阻碍作用称为电阻，利用了这种阻碍作用做成的元件称为电阻器，电阻器在电路中具有分流、分压、绥冲、负载、保护、检测等作用。
活动一认识电阻器型号命名及电阻器种类、符号根据国标GB2471-81规定，固定电阻器型号命名由四个部分构成，如下所示：常用电阻器种类及在电路中的符号见表2-1。
表2-1 常用电阻器种类、符号种 类符 号实 物 外 形特 点固 定 电 阻 器碳膜电阻器是将碳在真空高温的条件下分解的结晶碳蒸镀沉积在陶瓷骨架上制成，引线两端都有端帽。
具有电压稳定性好，成本低，用量大的特点，但误差和噪音大金属膜电阻器是将金属或合金材料在真空高温的条件下加热蒸发沉积在陶瓷骨架上制成。
具有较高的耐高温性能、温度系数小、热稳定性好、噪声小、电压系数好等优点，但造价高，脉冲负荷稳定性差金属氧化膜电阻器是将锡和锑的金属盐溶液进行高温喷雾沉积在陶瓷骨架上制成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子元器件的识别与检测电子元器件一般指电阻器、电容器、线圈、变压器、晶体二极管、晶体三极管、可控硅和集成电路等。
我们将学习这些元器件的用途，主要性能参数、规格型号以及检查这些元器件质量好坏的基本知识，下面分别作说明。
课题一电阻器的识别与检测一、电阻作用电荷在物体里运动会受到一定的阻力，这种阻力叫电阻，具有一定阻值的元件叫做电阻器。
它是电子产品中一种必不可少、用得最多的电子元器件之一。
在电路中的主要作用是分压、分流、限流、偏置的作用另外,还可以与其它元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。
所以，我们有必要掌握电阻器的分类、主要参数、标志方法和测试方法等基本知识。
二、电阻器分类与符号1、电阻器分类电阻按照阻值的变化特性分类为：固定电阻器可变电阻器和敏感电阻器；2、电阻器符号3、常见电阻器图片光敏电阻湿敏电阻金属氧化膜电阻RY水泥型线绕电阻碳膜电阻RT说明：通常，底色为蓝色的是金属膜电阻；底色为灰色的是氧化膜电阻；底色为米黄色或者土黄色的是碳膜电阻。
三、电阻器型号命名电阻器和电位器的型号命名方法见表1.1四、电阻器的主要性能参数1．标称值和允许误差：（1）标称阻值：国家规定出一系列的阻值作为产品的标准，这就是电阻器的标称阻值。
(2)允许误差：电阻的实际阻值不可能做到与它的标称值完全一样，两者间总是存在一定的偏差。
最大的允许误差除以该电阻的标称值所得的百分数就叫电阻的误差。
对于误差，国家也规定出一个系列。
普通电阻的误差可分为±5％、±10％、±20％三种，在标志上分别以Ⅰ、Ⅱ、Ⅲ误差等级表示。
在电路图中电阻器旁边所标的阻值就是标称阻值。
使用者在设计电路时计算得出的电阻器阻值不是标称值时，可选择和它相接近的标称电阻值。
电阻的误差通常分别用六个字母表示：字母 D F G J K M误差±％ 0.5 1 2 5 10 20还有I ,II,III表示误差等级。
2．额定功率：当电流通过电阻时，要消耗一定的功率，这部分功率变成热量使电阻温度升高，为保证电阻正常使用而不被烧坏，它所承受的功率不能超过规定的限度，这个最大的限度就称为电阻的额定功率。
一般可分为1/8、1/4、1/2、1、2、5、10W等。
额定功率大的电阻器体积就大，在一般半导体收音机或功放等电流较小的电路中，电阻的额定功率一般只需 1/4W或1/8W就可以了。
不同功率电阻器的符号：标称功率大于10W的电阻器，一般在图形符号上直接用数字标记出来。
3、电阻器单位阻值所用单位是欧姆，用希腊文“Ω”表示，实践中通常还用更大的一些的单位如 KΩ和 MΩ等。
们之间的换算关系如下：1KΩ＝1000Ω，1MΩ＝1000KΩ， 1GΩ=1000 MΩ,1TΩ=1000 GΩ。
五、电阻器的标志方法国家有关部门规定了固定电阻器的三种标志方法：直标法、文字符号法和色标法。
1、直标法：在电阻器表面用数字、单位符号和百分数直接标出电阻器的阻值和允许误差。
优点是直观，一目了然。
表示方法见下图。
2．文字符号法：用数字和单位符号两者按照一定的规律组合起来表示阻值，允许误差也用文字符号表示。
具体规定是：单位符号Ω（或 KΩ、MΩ）前面的数字表示整数阻值，单位符号Ω（或 KΩ、MΩ）后面的数字表示第一位小数阻值，如 5K1表示5.1KΩ，5Ω1表示 5.1Ω，4M7表示 4.7MΩ。
或者用R表示(R表示0.)：优点是用单位符号代替了小数点，可避免因小数点蹭掉而误识标记，例如，R22=0.22Ω、17R8=17.8Ω。
3、数码标示法：主要用于贴片等小体积的电路，在三位数中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂，如：472 表示 47×102Ω（即4.7KΩ）；104则表示100KΩ；122=1200Ω=1.2KΩ；4．色标法：用颜色表示电阻器的阻值和允许误差，不同颜色代表不同数值。
（1）四环电阻表示法：普通精度的电阻用四条色带表示阻值及偏差。
其中两条表示阻值，一条表示有效数字后面“0”的个数，一条表示偏差。
标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数(10的倍幂)允许误差图1-1 两位有效数字阻值的色环表示法颜色：第一色环-第一位有效数字；第二色环-第二位有效数字；第三色环-倍率【乘方数】；第四色环-允许误差。
例如，若电阻的四个色环颜色依次为：黄、紫、棕、银——表示 470Ω、±10％的电阻棕、绿、绿、银——表示 1.5MΩ、±10％的电阻（2）五环电阻表示法：标称值第二位有效数字标称值第三位有效数字标称值有效数字后0的个数(10的倍幂)允许误差精密电阻用五条色带表示阻值及误差例如，若电阻上的五个色环颜色依次为：棕、蓝、绿、黑、棕——表示 165Ω±1％的电阻器红、蓝、紫、棕、棕——表示 2.67KΩ±1％的电阻器可见，5环电阻颜色的含义为：第一色环-第一位数；第二色环-第二位数；第三色环-第三位数；第四色环-倍率{乘方数}；第五色环-允许偏差。
六、电阻器的测量电阻在使用前要进行检查，检查其性能好坏就是测量实际阻值与标称值是否相符，误差是否在允许范围之内，对测量电阻而言，在允许范围之内就是好的，否则就是坏的。
方法就是用万用表的电阻档进行测量，介绍用模拟表和数字表进行测量的方法。
1、模拟表测量步骤：（1）要根据被测电阻值确定量程，使指针指示在刻度线的中间一段，这样使测试更加准确，而且便于观察。
（2）档位选择：一般100欧姆以下电阻器可选RX1档,100欧姆-1K欧姆的电阻器可选RX10档,1K欧姆-10K欧姆电阻器可选RX100档,10K-100K欧姆的电阻器可选RX1K档,100K欧姆以上的电阻器可选RX10K档.（3）确定电阻档量程后，要进行调零，方法是两表笔短路（直接相碰），调节“调零”，使模拟表指针归零，即使指针准确的指在Ω刻度线的“0”上，如果不在0位置，调整调零旋钮表针指向电阻刻度的0位置，否则再进行机械调零，然后再测电阻的阻值。
（4）测试时注意事项：第一，人手不要碰电阻两端或接触表笔的金属部分。
否则会引起测试误差；第二，不测试在路电阻。
（5）读数：读出来的数值乘以量程即为实际测量值。
2、数字万用表测量方法：（1）档位选择：选择能够测试阻值的最小档位，可以保证测试结果的准确性；一般200欧姆以下电阻器可选200档,200-2K 欧姆电阻器可选2K档,2K-20K欧姆可选20K档,20K-200K欧姆的电阻器可选200K档,200K-200M欧姆的电阻器选择2M欧姆档.2M-20M欧姆的电阻器选择20M档,20M欧姆以上的电阻器选择200M档。
（2）数字表读数：数字表上显示的值要乘以档位的值即为实际测量值。
其他事项与模拟表一样。
3.电阻性能判断：（1）定性判断：用万用表测出的电阻值接近标称值。
就可以认为基本上质量是好的，如果相差太多或根本不通，就是坏的；（2）定量判断：|实际值-标称值|/标称值是否在允许范围之内？七、实训项目课题二电位器的识别与检测一、电位器的结构典型电位器基本结构如图所示：由电阻体、滑动臂、转轴、外壳和焊片构成。
通常，它有三个引出端，其中AC两端电阻值最大，AB、BC之间的电阻值可以通过与转轴相连的簧片位置不同而加以改变。
其余引出端则是起固定或者接地的作用。
电位器二、电位器的作用电位器的主要用途是在电路中作分压器或变阻器。
用作电压电流的调节。
在收音机中作声量、音调控制，在电视机中用作音量、亮度、对比度控制等。
三、电位器的分类电位器的种类繁多：1、按电阻体所用材料不同可分为碳膜电位器、金属膜电位器、线绕电位器、有机实芯电位器、碳质实芯电位器等；2、按结构不同可分为单联、双联、多联电位器，带开关的电位器，锁紧和非锁紧型电位器等；3、按调节方式可分为旋转式和直滑式电位器。
直滑式电位器三、电位器的主要参数表征电位器性能的主要参数有三项：标称阻值、额定功率和阻值变化规律。
其中前两项与电阻器相同，不再重复。
这里只介绍其特有的主要参数即阻值变化规律。
电位器在旋转时，其相应阻值依旋转角度而变化，为了适应各种不同的用途，电位器阻值变化规律亦不同，常用的阻值变化规律有三种，即直线式（X）、指数式（Z）、对数式 (D)。
如图所示。
X型为直线，阻值按旋转角度均匀变化，适合于分压、单调等方面调节作用。
Z型为指数式，阻值按旋转角依指数关系变化，普遍用在音量控制电路中如收音机、录音机、电视机中的音量控制器。
因为人的听觉对声音的强弱，是依指数关系变化的，若调制音量随电阻阻值指数变化，这样人耳听到的声音就感觉平稳舒适。
D型为对数式，阻值按旋转角度依对数关系变化，这种型式电位器多用在仪表当中，也适用于音调控制电路。
四、标注方法及性能测量1．标注方法：（1）直标法：电位器一般均采用直标法，在电位器外壳上用字母和数字标志着它们的型号、标称功率、阻值、阻值与转角间的关系等。
（2）文字符号法：例如，4K7表示4.7 KΩ（3）数码法：前两位是有效数字，第三位是乘方数，单位是Ω。
例如，223表示22 KΩ。
2．性能测量：对电位器的主要要求是，阻值符合要求，中心滑动端与电阻体之间接触良好，对带开关的电位器，开关部分应动作准确可靠。
因此在使用前必须检查电位器性能的好坏。
首先测量一下阻值，即 AC两端片之间的电阻值，与标称阻值比较，看二者是否一致。
然后再测量其中心端与电阻体的接触情况，即 BC或AB两端之间电阻值。
方法是万用表欧姆档在适当量程，测量过程中，慢慢旋转转轴，注意观察万用表指针，正常情况，指针应平稳地朝一个方向偏转，若出现跳动、跌落或不通等现象，说明滑动触电与电阻体接触不良。
对带电开关的电位器，还应检查开关部分是否良好。
当将开关断开或接通时，应能发出明显而清脆的响声。
若将万用表欧姆档置于 R×1位置，测量开关 K，接通或断开时表针应分别指“0”或无穷大。
五、实训项目。
