结构力学测试题2

合集下载

结构力学II期末考试题及答案

结构力学II期末考试题及答案一、选择题（每题2分，共20分）1. 梁的弯曲刚度EI表示的是（）。

A. 梁的抗弯能力B. 梁的抗扭能力C. 梁的抗剪能力D. 梁的抗压能力答案：A2. 在平面杆件结构中，节点的平衡条件是（）。

A. 节点的外力之和为零B. 节点的外力矩之和为零C. 节点的外力和外力矩之和均为零D. 节点的外力和外力矩之和均不为零答案：C3. 梁的剪力图和弯矩图是（）。

A. 梁的变形图B. 梁的内力图C. 梁的位移图D. 梁的应力图答案：B4. 静定结构的特点之一是（）。

A. 有多余约束B. 无多余约束C. 可以承受任何荷载D. 只能承受静荷载答案：B5. 影响结构刚度的因素包括（）。

A. 材料性质B. 几何尺寸C. 材料性质和几何尺寸D. 材料性质或几何尺寸答案：C6. 在结构力学中，二阶效应通常指的是（）。

A. 材料的非线性效应B. 几何非线性效应C. 动力效应D. 热效应答案：B7. 杆件的轴力图可以用来确定（）。

A. 杆件的弯矩B. 杆件的剪力C. 杆件的位移D. 杆件的应力答案：D8. 连续梁和简支梁的主要区别在于（）。

A. 连续梁的跨度更大B. 连续梁可以承受更大的荷载C. 连续梁的约束更多D. 连续梁的刚度更大答案：C9. 桁架结构中的节点通常被认为是（）。

A. 刚性节点B. 铰接节点C. 半刚性节点D. 弹性节点答案：B10. 影响结构稳定性的主要因素是（）。

A. 材料的强度B. 结构的刚度C. 荷载的大小D. 结构的几何形状答案：D二、填空题（每题2分，共20分）1. 梁的挠度计算公式为：δ = (5PL^3) / ( )。

答案：(384EI)2. 杆件的轴向刚度KA表示的是杆件抵抗（）的能力。

答案：轴向变形3. 在静定结构中，每个节点的自由度是（）。

答案：34. 梁的弯矩公式为：M = (EI/R) * (d^2y/dx^2)，其中y是（）。

答案：梁的挠度5. 桁架结构中，节点的平衡条件是（）。

结构力学考试题及答案

结构力学考试题及答案一、单项选择题（每题2分，共10分）1. 梁的弯曲正应力公式为：A. σ=M/IB. σ=M/yIC. σ=M/IyD. σ=M/Iz答案：C2. 梁的剪力图在梁的某一段上是一条水平线，则该段梁的弯矩为：A. 零B. 常数C. 线性变化D. 非线性变化答案：A3. 梁在纯弯矩作用下，其截面上的最大正应力出现在：A. 截面中心B. 截面边缘C. 截面中性轴D. 截面中心与边缘之间答案：B4. 以下哪种情况下梁的挠度最大？A. 固定梁B. 简支梁C. 悬臂梁D. 连续梁答案：C5. 梁的剪力和弯矩之间的关系是：A. 线性关系B. 二次关系C. 一次关系D. 非线性关系答案：B二、计算题（每题10分，共20分）1. 某简支梁，长度为L，两端均受集中载荷P作用，求梁的最大弯矩和最大挠度。

答案：最大弯矩Mmax=PL/4，最大挠度vmax=PL^3/48EI。

2. 某悬臂梁，长度为L，自由端受集中载荷P作用，求梁的固定端弯矩和自由端挠度。

答案：固定端弯矩M=PL，自由端挠度v=PL^3/3EI。

三、简答题（每题5分，共10分）1. 什么是梁的剪力和弯矩？它们在梁的受力分析中有何作用？答案：梁的剪力是指梁上任意截面两侧外力的代数和，它反映了梁在该截面处的受剪情况。

弯矩是指梁上任意截面两侧外力力矩的代数和，它反映了梁在该截面处的受弯情况。

在梁的受力分析中，剪力和弯矩是描述梁受力状态的基本量，通过它们的分布规律可以判断梁的受力情况，进而计算梁的应力和变形。

2. 梁的挠度和转角与哪些因素有关？如何减小梁的挠度？答案：梁的挠度和转角与梁的载荷大小、分布方式、支承条件、截面形状、材料性质等因素有关。

减小梁的挠度可以通过以下方法：增加梁的截面惯性矩、选用弹性模量较大的材料、合理布置支点、增加梁的截面高度、采用预应力等。

结构力学考试题及答案

结构力学考试题及答案一、选择题1. 结构力学中，下列哪项不是结构的基本概念？A. 结构的刚度B. 结构的稳定性C. 结构的强度D. 结构的美观性答案：D2. 简支梁受均布荷载作用时，最大弯矩出现在：A. 跨中B. 支点处C. 任意截面D. 四分之三跨长处答案：A3. 在结构力学中，剪力和弯矩的方向约定为：A. 剪力向上为正，弯矩顺时针为正B. 剪力向下为正，弯矩逆时针为正C. 剪力向上为正，弯矩逆时针为正D. 剪力向下为正，弯矩顺时针为正答案：B4. 确定结构的内力分布情况通常采用的方法是：A. 能量法B. 虚功原理C. 弯矩分配法D. 刚度法答案：D5. 连续梁与简支梁相比，其特点是：A. 刚度更高B. 跨越能力更强C. 造价更低D. 所有上述选项答案：D二、填空题1. 结构力学中的__________是指结构在荷载作用下不发生位移的能力。

答案：刚度2. 结构的__________是指结构在荷载作用下不发生翻转的能力。

答案：稳定性3. 在进行结构分析时，通常首先需要确定结构的__________和反力。

答案：内力4. 结构力学中，__________是指构件截面上所有外力的集合效果。

答案：截面剪力5. 对于简支梁，当荷载作用在离支点一定距离处时，该点处的弯矩可以通过__________计算得出。

答案：剪力乘以距离三、简答题1. 请简述结构力学中的虚功原理及其应用。

答：虚功原理是指在一个平衡系统中，任何微小的位移或变形所对应的虚功等于该系统内力对该变形所做的功。

这个原理在结构力学中用于分析静不定结构，通过假设结构的位移或变形，计算出相应的虚功，然后根据虚功原理建立平衡方程，求解未知的反力或内力。

2. 描述简支梁受集中荷载作用时的弯矩图和剪力图。

答：简支梁受集中荷载作用时，弯矩图在荷载作用点会出现一个突变，即弯矩值突然增大到最大值，然后随着距离的增加逐渐减小回到零。

剪力图则显示在荷载作用点两侧的剪力值相反，一边为正值，另一边为负值，且随着距离的增加，剪力值逐渐减小到零。

结构力学考试题及答案

结构力学考试题及答案一、选择题1. 结构力学中，关于静定结构的表述，以下哪项是正确的？A. 静定结构的反力和内力可以通过平衡方程直接计算得出。

B. 静定结构在受载后只会产生弹性变形。

C. 静定结构的变形与载荷无关。

D. 静定结构的内力分布不受载荷位置的影响。

答案：A2. 在结构力学中，关于超静定结构的下列说法中，哪一项是错误的？A. 超静定结构的反力和内力不能仅通过平衡方程计算得出。

B. 超静定结构的内力计算需要考虑结构的几何和材料特性。

C. 超静定结构在受载后，除了弹性变形外，还可能产生塑性变形。

D. 超静定结构的内力分布与载荷位置无关。

答案：D3. 以下哪种方法不适用于求解超静定结构的内力？A. 位移法B. 力法C. 能量法D. 随机法答案：D4. 在结构力学中，剪力图和弯矩图是用来表示什么的？A. 结构的几何形状B. 结构的受力状况C. 材料的力学性能D. 结构的稳定性答案：B5. 根据欧拉-伯努利梁理论，梁的弯曲变形主要取决于哪些因素？A. 梁的长度和截面形状B. 梁的材料弹性模量和截面惯性矩C. 载荷的大小和作用位置D. 梁的支撑条件和边界约束答案：B二、填空题1. 结构力学中的__________定理指出，任何结构在受到外部载荷作用下，其变形和内力仅取决于载荷和边界条件，与结构的初始几何形状无关。

答案：虚功2. 在进行结构分析时，__________是用来描述结构在受到横向载荷作用时，抵抗弯曲变形的能力的物理量。

答案：截面模量3. 当一个结构的某一部分被移除后，如果剩余部分仍然保持稳定，那么这个结构是__________的。

答案：超静定4. 在结构力学中，__________是指结构在受到载荷作用后，其变形与载荷成正比的假设。

答案：线性弹性5. 根据__________原理，结构的变形能量等于外部载荷所做的功。

答案：能量守恒三、简答题1. 简述静定结构和超静定结构的区别。

静定结构是指在给定的支撑条件下，结构的反力和内力可以通过平衡方程直接计算得出的结构。

结构力学试题及答案

结构力学试题及答案一、选择题1. 结构力学是研究哪个方面的力学？a) 材料力学b) 结构系统c) 动力学d) 热力学答案：b) 结构系统2. 在结构力学中，静力学主要关注哪个方面的力学？a) 动力学b) 运动学c) 静力学d) 热力学答案：c) 静力学3. 在结构力学中，弹性力学主要研究什么？a) 金属的力学性质b) 结构系统的动态响应c) 物体的形变和变形d) 材料的热力学性质答案：c) 物体的形变和变形4. 下面哪个是结构力学中常用的描述物体形变的参数？a) 质量b) 体积c) 长度d) 面积答案：c) 长度5. 结构力学中的受力分析主要用到哪个定律？a) 牛顿第一定律b) 牛顿第二定律c) 牛顿第三定律d) 牛顿万有引力定律答案：b) 牛顿第二定律二、计算题1. 下图所示的结构系统，求杆AC的受力情况。

（插入结构图）答案：根据静力平衡条件，杆AC上的受力平衡，可得：ΣF_x = 0: -F_AC + F_BC = 0ΣF_y = 0: F_AC + F_AD - F_BE = 0解方程得: F_AC = F_BC = F_BE - F_AD2. 已知某杆件的长度为L，材料弹性模量为E，横截面积为A，受力情况如下图所示，求该杆件的应变。

（插入受力图）答案：根据材料的胡克定律，应变ε等于应力σ除以杨氏模量E，即ε = σ / E。

由受力图可知，该杆件受到纵向拉力P，横截面积为A，因此应力σ等于P除以A，所以应变ε = P / (E * A)。

三、解答题1. 简要描述刚体和弹性体的区别。

答案：刚体是指在受力作用下形状和大小不会发生显著变化的物体，它的内部不会发生相对位移。

刚体的形变主要是由于刚体整体的平移或转动引起的。

而弹性体是指在受力作用下会发生形变，但在去除外力后能够恢复到原来形状的物体。

弹性体的形变主要是由于物体内部分子间相对位移引起的。

2. 简要解释结构力学中的静力平衡条件。

答案：结构力学中的静力平衡条件是指一个结构系统中，各个部分受力相互平衡，不会产生任何形状和大小的变化。

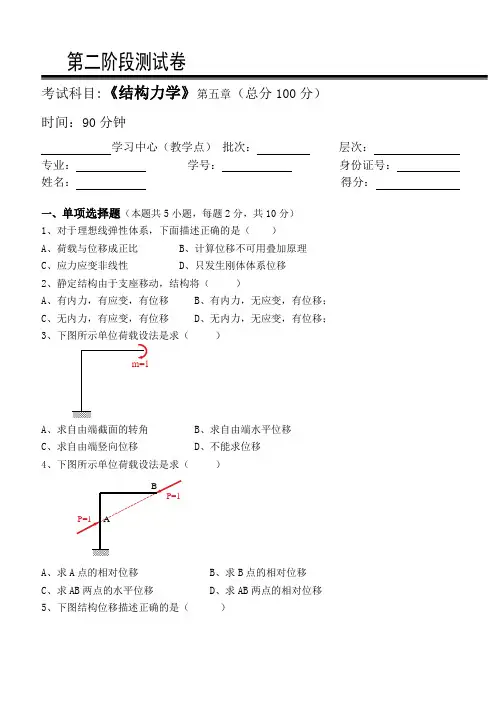

结构力学第2阶段测试题

第二阶段测试卷考试科目:《结构力学》第五章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共5小题，每题2分，共10分）1、对于理想线弹性体系，下面描述正确的是（）A、荷载与位移成正比B、计算位移不可用叠加原理C、应力应变非线性D、只发生刚体体系位移2、静定结构由于支座移动，结构将（）A、有内力，有应变，有位移B、有内力，无应变，有位移；C、无内力，有应变，有位移D、无内力，无应变，有位移；3、下图所示单位荷载设法是求（）A、求自由端截面的转角B、求自由端水平位移C、求自由端竖向位移D、不能求位移4、下图所示单位荷载设法是求（）A、求A点的相对位移B、求B点的相对位移C、求AB两点的水平位移D、求AB两点的相对位移5、下图结构位移描述正确的是（）aaAB CA 、结构无变形B 、结构发生刚体位移C 、A 点无位移D 、自由端点无位移二、多项选择题(本题共5小题，每小题3分，共15分。

在每小题列出的四个选项中有2至4个选项是符合题目要求的，请将正确选项前的字母填在括号内。

多选、少选、错选均无分。

) 1、产生位移的机理描述正确的是：（） A 、荷载作用：（外力→内力→变形→位移）B 、温度改变：（材料自由胀缩→无应力→有应变→结构变形）C 、支座移动：(无应力→无应变→几何位置变化的刚体位移)D 、支座移动：(有应力→有应变→几何位置变化的刚体位移) 2、根据结构是否变形，位移分为（）。

A 、线位移B 、刚体位移C 、相对角位移D 、变形体位移 3、对于∑⎰=∆ds EI M M P，说法正确的是（）A 、M 是虚设荷载的弯矩B 、P M 实际荷载引起的弯矩C 、EI 是抗弯刚度D 、M 、P M 同号为负 4、图乘法说法正确的是（）。

A 、如两个弯矩图形均是直线，则标距y 0可取自其中任一图形；B 、如一个为曲线，另一个是几段直线组成的折线，则分段叠加。

大学结构力学试题及答案

大学结构力学试题及答案一、单选题（每题2分，共20分）1. 以下哪项不是结构力学研究的主要内容？A. 静力分析B. 动力分析C. 材料力学D. 稳定性分析答案：C2. 梁的剪力图和弯矩图是：A. 线性关系B. 非线性关系C. 无关D. 正比关系答案：B3. 悬臂梁的自由端受到一个向上的力，其弯矩图将：A. 向上弯曲B. 向下弯曲C. 保持直线D. 无法确定答案：A4. 简单支撑梁在均布荷载作用下的支座反力是：A. 荷载的一半B. 荷载的两倍C. 荷载的四分之一D. 荷载的三分之一答案：A5. 桁架结构中，节点的平衡方程数通常与：A. 节点数相等B. 杆件数相等C. 节点数减一D. 杆件数减二答案：D二、填空题（每题2分，共20分）1. 结构力学中，__________是分析结构内力的基本方法之一。

答案：弯矩分配法2. 当梁的跨度增加时，其最大弯矩会__________。

答案：增加3. 连续梁的支座反力可以通过__________方法求解。

答案：弯矩分配法4. 梁的剪力和弯矩之间存在__________关系。

答案：微分5. 悬臂梁在自由端受到向下的集中荷载时，其支座处的弯矩为__________。

答案：负值三、简答题（每题10分，共30分）1. 简述结构力学中静定结构和超静定结构的区别。

答案：静定结构是指在静力作用下，结构的内力和位移可以通过静力平衡方程和几何方程直接确定的结构。

超静定结构则是指在静力作用下，结构的内力和位移不能仅通过静力平衡方程和几何方程直接确定，需要使用其他方法如弯矩分配法、力法或位移法等来求解的结构。

2. 描述梁的剪力和弯矩之间的关系。

答案：梁的剪力和弯矩之间存在微分关系。

具体来说，梁的弯矩是剪力的积分，而剪力是弯矩的导数。

在连续梁或悬臂梁上，任意截面的弯矩可以通过对剪力图进行积分得到，反之，任意截面的剪力可以通过对弯矩图进行微分得到。

3. 悬臂梁和简支梁在受力特点上有何不同？答案：悬臂梁的特点是一端固定，另一端自由，因此它在自由端会产生较大的弯矩和剪力。

结构力学在线测试第1-9章

《结构力学》第01章在线测试第一题、单项选择题（每题1分，5道题共5分）1、结构力学的研究对象是A、单根杆件B、杆件结构C、板壳结构D、实体结构2、板的厚度A、远远大于它的长和宽B、远远小于它的长和宽C、等于它的长和宽D、与它的长和宽是同一量级的3、可动铰支座有几个约束反力分量A、一个B、两个C、三个D、四个4、滑动支座有几个约束反力分量？A、一个B、两个C、三个D、四个5、固定端支座有几个约束反力分量？A、一个B、两个C、三个D、四个第二题、多项选择题（每题2分，5道题共10分）1、为了保证结构既经济又安全，要计算结构A、强度B、刚度C、稳定性D、内力E、位移2、铰结点的约束特点是A、约束的各杆端不能相对移动B、约束的各杆端可相对转动C、约束的各杆端不能相对转动D、约束的各杆端可沿一个方向相对移动E、约束的各杆端可相对移动3、可动铰支座的特点是A、约束杆端不能移动B、允许杆端转动C、只有一个约束力偶D、允许杆端沿一个方向移动E、只有一个反力4、固定端支座的特点是A、不允许杆端移动B、只有一个反力C、允许杆端转动D、不允许杆端转动E、有两个反力和一个反力偶5、固定铰支座有几个约束几个约束反力？A、两个约束B、两个约束反力分量C、三个约束D、三个约束反力分量E、无法确定第三题、判断题（每题1分，5道题共5分）1、杆系结构中的构件的长度远远大于截面的高和宽。

正确错误2、为了保证结构既经济又安全，要对结构进行刚度计算。

正确错误3、铰结点的约束各杆端不能相对移动，但可相对转动。

正确错误4、固定铰支座的约束反力可用一个大小、方向均未知的力表示。

正确错误5、刚结点可以传递轴力，可以传递剪力，不能传递力矩。

正确错误《结构力学》第02章在线测试第一题、单项选择题（每题1分，5道题共5分）1、两刚片用一个单铰和过该铰的一根链杆相连组成A、瞬变体系B、有一个自由度和一个多余约束的可变体系C、无多余约束的几何不变体系D、有两个多余约束的几何不变体系2、两刚片用三根平行且等长的链杆相连组成A、瞬变体系B、常变体系C、无多余约束的几何不变体系D、有两个多余约束的几何不变体系3、两个刚片用三根不平行也不交于一点的链杆相连，组成A、常变体系B、瞬变体系C、有多余约束的几何不变体系D、无多余约束的几何不变体系4、用铰来连接四个刚片的结点叫什么？A、单铰结点B、不完全铰结点C、复铰结点D、组合结点5、固定铰支座有几个约束？A、一个B、两个C、三个D、四个第二题、多项选择题（每题2分，5道题共10分）1、静定结构的A、自由度小于零B、自由度等于零C、多余约束数等于零D、计算自由度小于零E、计算自由度等于零2、建筑结构可以是A、无多余约束的几何不变体系B、有多余约束的几何不变体系C、几何瞬变体系D、几何常变体系E、几何可变体系3、不能作为建筑结构使用的是A、无多余约束的几何不变体系B、有多余约束的几何不变体系C、几何瞬变体系D、几何常变体系E、几何可变体系4、一个单铰A、可减少体系两个自由度B、可减少体系一个自由度C、可减少体系三个自由度D、相当于一个约束E、相当于两个约束5、列论述正确的是A、几何常变体系一定无多余约束B、静定结构一定无多余约束C、有多余约束的体系一定是超静定结构D、有多余约束的体系一定是几何不变体系E、几何瞬变体系都有多余约束第三题、判断题（每题1分，5道题共5分）1、建筑结构的自由度等于零。

结构力学测试题及答案

1．【2 】图示排架在否决称荷载感化下,杆AB 的轴力为：（）ssadaAP / 2;BP ;C 0 ;D －P .2xzzx ．图示构造M A 影响线如图所示,则影响线上纵标y B 表示F p =1感化在（） A.A 点时,A 截面的弯矩 B.A 点时,B 截面的弯矩 C.B 点时,A 截面的弯矩 D.B 点时,B 截面的弯矩3．图示多跨静定梁的根本部分是（）AAB 部分 BBC 部分 CCD 部分 DDE 部分ABCDE4sa ．悬臂s 梁两种状况的弯矩图如图所示,图乘成果是（）A EI l F P 33B EI l F P 323C EIl F P 322D EI l F P 34 F PlEIF P l l5．sa 图5sa 所示对称构造的等代构造为（）q q 图5q A q B q qC D1．sx 图示系统为（）A.几何不变无过剩束缚B.几何不变有过剩束缚C.几何常变D.几何瞬变2．图a 构造的最后弯矩图为：( )A. 图b;B. 图c;C. 图d;D.都不对. (a)(b) (c)(d)3持续梁和M 图如图所示,则支座B 的竖向反力F BV 是( )A.1.21(↑)B.5.07(↑)C.11.07(↓)D.17.07(↑)4．xzxzxz 图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI ); B . F P l 3/(16EI ); C . 5F P l 3/(96EI ); D. 5F P l 3/(48EI ).5．图示构造：（）A. ABC 段有内力;B. ABC 段无内力;C. CDE 段无内力;D. 全梁无内力.qAB CD 2aaaa1．图1所示构造的弯矩图外形应为（）A l /2l /2EI 2EIF PlM /4 3M /4M /43M /43M /4M /4M /8 EIEIMF P ABCD图1F P2．悬臂梁两种状况的弯矩图如图所示,图乘成果是（）A EI l F P 33B EI l F P 323C EIl F P 322D EI l F P 34 F PlEIF P l l3．图5所示对称构造的等代构造为（）q q 图5q A q B q qC D4．图示简支梁B 截面的弯矩为（）.A.48kNm （下侧受拉）B.48kNm （上侧受拉）C.72kNm （下侧受拉）D.72kNm （上侧受拉） 5．图示系统的几何构成为（）.A.几何不变,无过剩接洽;B.几何不变,有过剩接洽;C.瞬变;D.常变.1asas ．图中链杆1和2的交点O 可视为虚铰.（）1O22．saas图示桁架α杆内力是零.（）3．sasa图示对称桁架中杆1 至8 的轴力等于零.（）4．图示构造在荷载感化下的弯矩图外形是准确的.( )1．图示构造,M A影响线（下侧受拉为正）D处纵标是l.( ) 2．图示拱的程度推力为P(以指向内为正).（）3．图示桁架中,上弦杆的轴力为N =-P .（）4．下列构造中M A 全体相等.（）1．图示构造M C 影响线已作出如图所示,个中竖标E y 表示P = 1在E 时,C 截面的弯矩值.（）M C 影响线y E2．若图示各杆件线刚度i 雷同,则各杆A 端的迁移转变刚度S 分离为：4i , 3 i , i .（）AAA3．图示桁架构造杆N 1=0的轴力.（） 4．图a 所示构造弯矩图为图b.（）一.选择题（每题4分,共20分）1（ C ）2（C ）3（ B ）4（ A ）5（ A ）二．断定题：本大题共4小题,每小题 5分,共 20 分.1．× 2．× 3．√ 4．×一．选择题：本大题共5 小题,每小题4 分,共20 分. 1（C ）2（A ）3（D ）4（C ）5（B ）二．二．断定题：本大题共 4小题,每小题 5分,共 20分. 1（ × ）2（ √ ）3（ × ）4（√ ）一．选择题：（每题4分,共24分）. 1（A ）2（A ）3（A ）4（B ）5（B）二．断定题：本大题共 4小题,每小题 5分,共 20 分. 1（ √ ）2（ √ ）3（ √ ）4（ √ ）．试作图示三铰刚架的弯距图.（12分）取整体为研讨对象：0=∑BMV A =36kN ( ↑ ) 0=∑Y V B =12kN ( ↑ )0=∑X H A= －HB （6分）取BC 杆为研讨对象：0=∑Mc H B= 6kN ( ← ) H A= －6 kN ( → ) （3分）作M 图：（3分）sa ．试用力法盘算图示构造,绘制弯矩图.已知102L A I =.四（15分）【解】作图示力法根本系统,树立力法方程.PX =1X 1=12L 图1M 图P M P2PL…………………………………………………………….. （5分）01111=∆+P x δ…………………………………（1分）606018CM 图（kN.m ）PL LLAIIEI L 154311=δ（2分）EI PL P 631-=∆（2分）851P x =（3分）作弯矩图：（2分）五．试盘算图示构造的位移法根本方程以及所有的自由项和系数项.均布荷载40kN/m.（15分）四．试盘算图示构造的位移法根本方程以及所有的自由项和系数项.已知各杆长均为L,EI 为常数.（15分）【解】取如图所示的根本系统构造,且系统有两个位移法的根本未知Z 1 .Z 2（1分）k 4k .1系数项：K 11 = 4i+6i = 10i K 12 = K 21 = －1.5i K 22 = i 1615（10分）自由项：R 1P =53.3kN.m R 2P = －80kN （4分）六．试用力距分派法盘算图示构造,绘制弯矩图.（18分）xz8m4m五．试用力距分派法盘算图示构造,绘制弯矩图.已知各杆EI 均为常数.（18分）【解】12====CD CB BC BA S S S S 5.0====CD CB BC BA μμμμ……. （4分）m kN m AB .10-=m kN m BA .10=m kN m CD .20-=…（4分）0.5 0.5 0.50.5 -10.0010.00 -20.00 5.00 10.00 10.00 -3.75 -7.50 -7.50 -3.75 0.94 1.88 1.88 -0.23 -0.47 -0.47 8.13 -8.13-13.982.03 -2.03…………………………………………………………………………………………（8分）作弯矩图：13.988.132.031020）图（M kN M .………（2分）三．图示桁架,求杆a.b 的轴力.（12分）三．图示桁架,求杆a.b 的轴力.（12分）aaaaaa ab解：1）求支反力：00=⇒=∑A H X )(2320)(220↑=+=⇒=∑↓-==⨯+⨯=∑P P P V Y P V a P a V M B A A B（6分）2）作I-I 截面取右半部分,如图所示：()()压力压力P F PF P P F Y PP P F a P a p a F M Nb Yb Yb Na Na 2220230223202231-=-==+-=∑=-==⨯-⨯+⨯=∑ 四．用力法盘算图示梁,取支座D 的竖向链杆为过剩束缚,代以偏向向上的过剩力X 1,求得()EI l 311=δ,()EI ql P 2441-=∆,求作其 M 图.（15分）四．用力法作图构造的M 图.EI=常数.（15分）解：单位弯矩图和荷载弯矩图如下所示依据所给系数,由力法方程01111=∆+P X δ 可得 241111qlX P=∆-=δ 由此可得最终弯矩图为（13分）（2 分）五构造M 图,各杆线刚度均为i,各杆长五．用位移法作图示构造M 图,各杆线刚度均为i,各杆长为L .（15分）解：构造只有一个刚节点,且无结点线位移,取其急奔系统如图示.令i=EI/L=1……………………………………………………………（5分）矩图如右。

结构力学试题及答案

结构力学试题及答案一、选择题1. 以下哪种情况下，梁的弯矩图不会发生突变？A. 集中力作用点B. 集中力偶作用点C. 铰链反作用力作用点D. 悬挂点答案：C2. 连续梁与简支梁相比，其特点是：A. 刚度更大B. 弯矩分布更均匀C. 受力更为复杂D. 所有上述选项答案：D3. 在结构力学中，剪力和弯矩的关系是：A. 剪力的积分得到弯矩B. 弯矩的微分得到剪力C. 剪力和弯矩相互独立D. 剪力是弯矩的函数答案：B4. 确定结构的稳定性通常需要考虑哪些因素？A. 材料性质B. 几何形状C. 载荷大小D. 所有上述选项答案：D5. 动态荷载对结构的影响主要体现在：A. 引起结构振动B. 改变结构的应力分布C. 影响结构的使用寿命D. 所有上述选项答案：D二、填空题1. 在结构力学中，________是用来描述梁在受到载荷时抵抗弯曲变形的能力的物理量。

答案：抗弯刚度2. 当一个结构体系受到外部载荷作用时，其内部会产生两种基本类型的内力：________和________。

答案：轴力；剪力3. 在进行结构分析时，通常需要考虑材料的________和________两种力学行为。

答案：弹性；塑性4. 结构的静定性分析主要依赖于________原理和________原理。

答案：平衡；兼容性5. 对于简支梁，其最大弯矩出现在________。

答案：跨中的支点附近三、简答题1. 请简述梁的弯曲变形特点及其影响因素。

答：梁的弯曲变形是指在梁受到横向载荷作用时，梁身产生弯曲的现象。

其特点是梁的变形曲线通常呈抛物线形状，且在支点附近变形最小，在跨中附近变形最大。

影响因素包括载荷大小、梁的长度、截面形状、材料的弹性模量等。

2. 描述剪力图和弯矩图的基本绘制步骤。

答：剪力图和弯矩图的绘制步骤通常包括：确定梁的支撑条件和载荷分布；根据梁的受力情况，计算各段梁的剪力和弯矩；根据计算结果，绘制剪力图和弯矩图。

剪力图表示沿梁长度方向剪力的变化情况，弯矩图表示弯矩随梁长度方向的变化情况。

结构力学(二)习题及答案

一、单项选择题（15分，共 5 题，每小题 3 分）1. 图示结构，要使结点B产生单位转角，则在结点B需施加外力偶为A. 13iB. 5iC. 10iD. 8i2. 图示各结构中，除特殊注明者外，各杆件EI=常数。

其中不能直接用力矩分配法计算的结构是：()A.B.C.D.3. 图示两个结构的关系是（）。

A. 内力相同，变形也相同B. 内力相同，变形不相同C. 内力不相同，变形相同D. 内力不相同，变形不相同4. 图示刚架中杆长l，EI相同，A点的水平位移为：（）A. 2M0l2/3EI(→)B. M0l2/3EI(→)C. 2M0l2/3EI(←)D. M0l2/3EI(←)5. 图示结构M CB的值为()A. 0.5 FLB. FLC. 1.5 FLD. 2 FL二、判断题（30分，共 10 题，每小题 3 分）1. 图示结构横梁无弯曲变形，故其上无弯矩（）2. 静定结构的支反力一定可以只凭平衡方程求解得到（）3. 在荷载作用下，超静定结构的内力与EI的绝对值大小有关。

（）4. 力法方程的物理意义是表示变形条件。

（）5. 计算超静定结构位移时，单位力只能加在原超静定结构上。

（）6. 位移法仅适用于解超静定结构，不适用于解静定结构。

（）7. 图示梁AB在所示荷载作用下的M图面积为：gl3/38. 单独使用力矩分配法，只能解算连续梁及无侧移刚架。

（）9. 功的互等定理仅适用于线性弹性体系，不适用于非线性非弹性体系（）10. 对于某结构，在1、2截面分别作用P1与P2，当P1＝1，P2＝0，时，1点的挠度为a1，2点挠度为a2。

当P1=0,P2=1，时，则1点的挠度为(a1+a2)。

（）三、填空题（30分，共 10 题，每小题 3 分）1.位移法方程中的系数是由______互等定理得到的结果。

2. 对图示结构作内力分析时，应先计算 ______ 部分，再计算 ______ 部分3.图示结构K截面的弯矩M K=＿＿＿＿＿。

《结构力学》各章节自测题及答案word版

结构力学各章自测题及答案结构力学自测题（第一单元）几何组成分析姓名学号一、是非题（将判断结果填入括弧：以O 表示正确，以X 表示错误）1、图中链杆1 和2 的交点O可视为虚铰。

()O2、两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必须满足的条件。

()3、在图示体系中，去掉1 —5 ，3 —5 ，4 —5 ，2 —5 ，四根链杆后，得简支梁12 ，故该体系为具有四个多余约束的几何不变体系。

()123454、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。

()5、图示体系为几何可变体系。

()6、图示体系是几何不变体系。

()7、图示体系是几何不变体系。

()二、选择题（将选中答案的字母填入括弧内）1、图示体系虽有3 个多余约束，但为保证其几何不变，哪两根链杆是不能同时去掉的。

A. a 和e ;B. a 和b ;C. a 和c ;D. c 和e 。

()e bdc a2、欲使图示体系成为无多余约束的几何不变体系，则需在A 端加入：A．固定铰支座；B．固定支座；C．滑动铰支座；D．定向支座。

()A3、图示体系的几何组成为：A．几何不变，无多余约束；B．几何不变，有多余约束；C．瞬变体系；D．常变体系。

()4、（题同上）()5、（题同上）()6、（题同上）()三、填充题（将答案写在空格内）1、图示体系是____________________________________ 体系。

2．图示体系是____________________________________ 体系。

3．图示体系是____________________________________ 体系。

四、分析图示平面体系的几何组成。

1．2．( 图中未编号的点为交叉点。

)A B CDFE3．( 图中未画圈的点为交叉点。

)五．试分析图示体系的几何组成。

结构力学自测题（第二单元）静定梁、刚架内力计算姓名学号一、是非题（将判断结果填入括弧：以O 表示正确，以X 表示错误）1、在静定刚架中，只要已知杆件两端弯矩和该杆所受外力，则该杆内力分布就可完全确定。

结构力学考试题及答案

结构力学考试题及答案一、选择题（每题2分，共20分）1. 下列哪项是结构力学中静定结构的特点？A. 有多余约束B. 无多余约束C. 可以承受任何外力D. 只能承受垂直荷载答案：B2. 梁的弯矩图是通过什么方法绘制的？A. 静力平衡B. 能量守恒C. 动量守恒D. 材料力学答案：A3. 简支梁在集中荷载作用下的挠曲线形状是：A. 直线B. 抛物线C. 正弦曲线D. 双曲线答案：B4. 连续梁与简支梁相比，其内力分布的特点是：A. 更均匀B. 更集中C. 更复杂D. 更简单答案：A5. 梁的剪力图在集中荷载作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：A6. 梁的弯矩图在集中荷载作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：A7. 梁的剪力图在集中力偶作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：C8. 梁的弯矩图在集中力偶作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：A9. 对于静定梁，下列哪项说法是正确的？A. 弯矩图的形状取决于梁的边界条件B. 弯矩图的形状取决于荷载的分布C. 弯矩图的形状取决于材料的性质D. 弯矩图的形状取决于梁的形状答案：A10. 梁的剪力和弯矩之间的关系是：A. 无关B. 成正比C. 成反比D. 线性关系答案：A二、填空题（每题2分，共20分）1. 静定结构在外力作用下，其内力和位移与外力之间存在______关系。

答案：单值2. 梁的挠度计算通常采用______法。

答案：积分3. 梁的弯矩与剪力之间的关系可以用______方程表示。

答案：微分4. 在结构力学中，梁的弯矩图通常用______表示。

答案：M5. 连续梁的内力分布比简支梁更______。

答案：均匀6. 梁的剪力图在支座处的值为______。

答案：零7. 梁的弯矩图在支座处的值为______。

答案：零8. 梁的剪力图在集中荷载作用点处的变化是______。

结构力学考试题及答案112.3

结构力学考试题及答案112.3一、选择题（每题2分，共10分）1. 在结构力学中，以下哪个选项不是结构分析的基本假设？A. 平面假设B. 连续性假设C. 均匀性假设D. 刚性假设答案：D2. 确定梁的弯矩图时，以下哪个力不是需要考虑的？A. 集中力B. 分布力C. 温度变化D. 惯性力答案：C3. 对于一个悬臂梁，如果自由端受到一个向下的集中力，那么在固定端的弯矩为？A. 0B. 向上的弯矩C. 向下的弯矩D. 无法确定答案：C4. 在结构力学中，以下哪个方法不适用于求解超静定结构？A. 力法B. 位移法C. 弯矩分配法D. 虚功原理答案：D5. 以下哪个选项不是结构力学中常用的分析方法？A. 矩阵位移法B. 能量法C. 虚功原理D. 牛顿第二定律答案：D二、计算题（每题10分，共40分）1. 给定一个简支梁，跨中点受到一个集中力P，求梁的弯矩图和剪力图。

答案：弯矩图在跨中点为最大值PL/4，剪力图在跨中点为零，两端为P。

2. 计算一个三跨连续梁，中间支座为铰接，两端为固定支座，中间支座受到一个向下的集中力P，求各支座反力。

答案：左端固定支座反力为P/2，右端固定支座反力为P/2，中间铰接支座反力为0。

3. 给定一个悬臂梁，自由端受到一个向下的集中力P和一个顺时针的力矩M，求梁的弯矩图。

答案：弯矩图从固定端到自由端线性增加，自由端弯矩为P*L+M。

4. 计算一个四边形框架，四个角点均为铰接，对角线交点受到一个向下的集中力P，求框架的内力。

答案：对角线交点处的弯矩为0，对角线两侧的梁受到的剪力均为P/2。

三、简答题（每题5分，共10分）1. 简述结构力学中力法的基本思想。

答案：力法的基本思想是通过施加单位载荷，计算出结构的内力影响线，然后根据实际载荷求得实际内力。

2. 什么是结构的稳定性，它与结构的强度有何不同？答案：结构的稳定性是指结构在受到荷载作用时，保持其原有平衡状态的能力。

而结构的强度是指结构在受到荷载作用时，不发生破坏的能力。

结构力学考试题及答案

结构力学考试题及答案一、单项选择题（每题2分，共20分）1. 结构力学中，以下哪一项不是结构分析的基本任务？A. 确定结构的内力B. 确定结构的位移C. 确定结构的稳定性D. 确定结构的美观性答案：D2. 在结构力学中，以下哪一项是静定结构的特点？A. 有多余约束B. 无多余约束C. 有多余支座D. 无多余支座答案：B3. 梁在弯曲时，以下哪一项是正确的弯矩图形状？A. 直线B. 抛物线C. 正弦曲线D. 余弦曲线答案：B4. 以下哪一项不是影响结构稳定性的因素？A. 材料性质B. 几何尺寸C. 载荷大小D. 环境温度答案：D5. 在结构力学中，以下哪一项是超静定结构的特点？A. 内力可以通过平衡方程确定B. 内力不能通过平衡方程确定C. 位移可以通过平衡方程确定D. 位移不能通过平衡方程确定答案：B6. 以下哪一项是结构力学中的动力分析？A. 确定结构在静载荷作用下的内力和位移B. 确定结构在动载荷作用下的内力和位移C. 确定结构在热载荷作用下的内力和位移D. 确定结构在风载荷作用下的内力和位移答案：B7. 以下哪一项是结构力学中的塑性分析？A. 确定结构在弹性范围内的内力和位移B. 确定结构在塑性变形范围内的内力和位移C. 确定结构在断裂时的内力和位移D. 确定结构在疲劳破坏时的内力和位移答案：B8. 在结构力学中，以下哪一项是结构的几何不变性？A. 结构在任何外力作用下形状不变B. 结构在任何外力作用下形状可以改变C. 结构在任何外力作用下形状保持不变D. 结构在任何外力作用下形状可以保持不变答案：C9. 以下哪一项是结构力学中的虚功原理？A. 通过平衡方程确定结构的内力B. 通过虚设位移确定结构的内力C. 通过虚设载荷确定结构的内力D. 通过虚设速度确定结构的内力答案：B10. 在结构力学中，以下哪一项是结构的自由度？A. 结构在空间中的运动方向数B. 结构在平面中的运动方向数C. 结构在空间中的约束数D. 结构在平面中的约束数答案：B二、多项选择题（每题3分，共15分）11. 结构力学中，以下哪些因素会影响结构的内力分布？A. 材料性质B. 几何尺寸C. 载荷分布D. 支撑条件答案：ABCD12. 在结构力学中，以下哪些是静定结构？A. 单跨梁B. 双跨连续梁C. 三铰拱D. 悬索桥答案：AC13. 以下哪些是结构力学中常用的分析方法？A. 弯矩分配法B. 力矩分配法C. 虚功原理D. 能量法答案：ABCD14. 以下哪些是结构力学中的动力分析类型？A. 自由振动B. 强迫振动C. 随机振动D. 瞬态振动答案：ABCD15. 在结构力学中，以下哪些是结构的稳定性问题？A. 屈曲B. 失稳C. 振动D. 疲劳答案：AB三、填空题（每题2分，共20分）16. 结构力学中，结构的内力包括______、______和______。

结构力学试题及答案

02439结构力学〔二〕一、单项选择题 1．图示体系为【】A ．无多余约束的几何不变体系B ．有多余约束的几何不变体系C ．瞬变体系D ．常变体系题1图2．图示三铰拱，已知三个铰的位置，左半跨作用均布荷载，其合理拱轴形状为【】A ．全跨圆弧B ．全跨抛物线C ．AC 段为圆弧，CB 段为直线D ．AC 段为抛物线，CB 段为直线题2图3．图示外伸梁，跨中截面C 的弯矩为【】A ．7kN m ⋅B ．10kN m ⋅C ．14kN m ⋅D ．17kN m ⋅题3图4．图示结构，支座D 的反力为【】A ．16qlB ．8qlC ．4qlD ．2ql题4图5．图示梁，A 端作用力偶m ，则B 截面转角B ϕ为【】A ．6ml EIB ．3mlEI C ．2mlEIEID ．ml EI题5图6．图〔a 〕所示结构用力法计算，选择图〔b 〕为根本体系，则根本方程为【】A ．1111C x δϕ+∆=-B ．1111C x δϕ+∆= C ．1111C x δ+∆=-∆D ．1111C x δ+∆=∆7．图示对称刚架，在反对称荷载作用下，求解时取半刚架为【】A ．图〔a 〕B ．图〔b 〕C ．图〔c 〕D ．图〔d 〕题7图图〔a 〕图〔b 〕图〔c 〕图〔d 〕 8．图示结构，使结点B 产生单位转角的力矩M 为〔i =EI/l 〕【】A ．8 iB ．10 iC ．12 iD ．14 i题8图9．图示结构，各杆EI =常数，用位移法计算，根本未知量的数目为【】A ．4B ．5C ．6D ．7题9图10．图示结构，各杆线刚度均为i ，用力矩分配法计算时，分配系数AB μ为【】A ．110B ．18C ．14D ．38Ml 1.5lCAB D l3EIEI EI φΔφ1图〔a 〕图〔b 〕题6图题10图二、填空题11．两刚片用一个铰和_________________相联，组成无多余约束的几何不变体系。

结构力学本科试题及答案

结构力学本科试题及答案一、单项选择题（每题2分，共20分）1. 结构力学中，下列哪一项不是结构的几何组成条件？A. 几何不变性B. 几何可变性C. 几何不变体系D. 几何可变体系答案：B2. 在结构力学中，三铰拱属于哪种类型的结构？A. 静定结构B. 超静定结构C. 瞬变结构D. 常变结构答案：A3. 确定结构内力的方法中，下列哪一项不是？A. 弯矩图法B. 弯矩分配法C. 力矩分配法D. 能量法答案：D4. 在结构力学中，下列哪一项不是结构分析的基本假设？A. 材料均匀性B. 材料连续性C. 材料各向异性D. 材料弹性答案：C5. 梁在均布荷载作用下的弯矩图，下列哪一项描述是正确的？A. 线性变化B. 抛物线形变化C. 常数变化D. 指数变化答案：B6. 桁架结构中，节点位移法的基本原理是什么？A. 节点平衡B. 杆件平衡C. 节点位移D. 杆件位移答案：C7. 在结构力学中，下列哪一项不是影响结构稳定性的因素？A. 材料性质B. 几何尺寸C. 荷载大小D. 环境温度答案：D8. 确定结构的变形，下列哪一项不是常用的方法？A. 虚功原理B. 弯矩图法C. 轴力图法D. 弯矩分配法答案：C9. 在结构力学中，下列哪一项不是结构的静力特性？A. 强度B. 刚度C. 稳定性D. 塑性答案：D10. 梁在集中荷载作用下的剪力图，下列哪一项描述是正确的？A. 线性变化B. 抛物线形变化C. 常数变化D. 指数变化答案：A二、填空题（每题2分，共20分）1. 结构力学中，几何不变体系是指在任何外力作用下，其形状和大小均不发生变化的体系。

答案：正确2. 三铰拱是一种静定结构，其内力只与外荷载有关，与材料性质和截面特性无关。

答案：正确3. 结构力学中，弯矩图法是通过绘制弯矩图来确定结构内力的方法。

答案：正确4. 结构分析的基本假设包括材料均匀性、连续性、各向同性和弹性。

答案：错误（应为各向同性）5. 梁在均布荷载作用下的弯矩图是抛物线形变化的。

结构力学考试题及答案

结构力学考试题及答案一、选择题（每题2分，共20分）1. 静定结构与超静定结构的区别在于：A. 结构的形状B. 结构的受力情况C. 结构的约束数量D. 结构的材料答案：C2. 力的三要素包括：A. 大小、方向、作用点B. 大小、形状、作用点C. 大小、方向、形状D. 形状、方向、作用点答案：A3. 在结构力学中，以下哪个不是基本的内力类型：A. 轴力B. 剪力C. 弯矩D. 扭矩答案：D4. 梁的弯矩与剪力之间的关系是：A. 互为线性关系B. 互为正弦关系C. 互为余弦关系D. 没有直接关系答案：A5. 根据弯矩图，以下哪个说法是正确的：A. 弯矩图的正负表示受拉或受压B. 弯矩图的正负表示顺时针或逆时针C. 弯矩图的正负表示梁的上侧或下侧D. 弯矩图的正负表示梁的左端或右端答案：B二、简答题（每题10分，共30分）6. 简述结构力学中的静定与超静定的概念。

答案：静定结构是指在已知外力作用下，结构的内力和位移可以唯一确定的结构。

而超静定结构则是指在已知外力作用下，结构的内力和位移不能唯一确定，需要通过额外的方程来求解的结构。

7. 描述梁的剪力和弯矩是如何影响梁的变形的。

答案：剪力主要影响梁的局部变形，如梁的局部弯曲或扭转。

弯矩则影响梁的整体变形，导致梁的弯曲。

剪力和弯矩的组合作用决定了梁的最终变形形状。

8. 什么是结构的稳定性？为什么结构的稳定性很重要？答案：结构的稳定性是指结构在受到外力作用时，能够保持其原有的平衡状态而不发生失稳的能力。

结构的稳定性很重要，因为它直接关系到结构的安全和使用寿命。

三、计算题（每题25分，共50分）9. 给定一根简支梁，长度为L，承受均布荷载q。

求梁的弯矩表达式。

答案：对于一根简支梁，其弯矩表达式为：\[ M(x) = \frac{qL^2}{8} - \frac{qx^2}{2} \]其中，\( x \) 是梁上任意一点到支点的距离。

10. 给定一个悬臂梁，长度为L，自由端承受一个集中力P。

结构力学考试答案及试题

结构力学考试答案及试题一、单项选择题（每题2分，共20分）1. 在结构力学中，下列哪一项不是结构分析的基本假设？A. 结构由连续介质组成B. 结构在受力时不发生变形C. 结构在受力时不发生破坏D. 结构在受力时不发生材料性质变化答案：B2. 以下哪一项不是结构力学中常用的分析方法？A. 静力平衡法B. 能量法C. 虚功法D. 有限差分法答案：D3. 在结构力学中，下列哪一项不是结构的几何特性？A. 结构的形状B. 结构的尺寸C. 结构的材料性质D. 结构的连接方式答案：C4. 以下哪一项不是结构力学中的内力？A. 轴力B. 剪力C. 弯矩D. 温度应力答案：D5. 在结构力学中，下列哪一项不是结构的稳定性分析的内容？A. 屈曲分析B. 振动分析C. 失稳分析D. 极限荷载分析答案：B6. 在结构力学中，下列哪一项不是结构的静力分析的内容？A. 确定结构的内力B. 确定结构的变形C. 确定结构的稳定性D. 确定结构的动态响应答案：D7. 在结构力学中，下列哪一项不是结构的动力学分析的内容？A. 自由振动分析B. 强迫振动分析C. 随机振动分析D. 静力平衡分析答案：D8. 在结构力学中，下列哪一项不是结构的稳定性分析的方法？A. 欧拉屈曲理论B. 能量法C. 有限元法D. 虚功法答案：D9. 在结构力学中，下列哪一项不是结构的极限荷载分析的方法？A. 极限平衡法B. 能量法C. 虚功法D. 有限差分法答案：D10. 在结构力学中，下列哪一项不是结构的振动分析的方法？A. 单自由度系统分析B. 多自由度系统分析C. 连续系统分析D. 有限差分法答案：D二、多项选择题（每题3分，共15分）11. 结构力学中，下列哪些因素会影响结构的稳定性？A. 结构的几何形状B. 结构的材料性质C. 结构的连接方式D. 结构的荷载分布答案：ABCD12. 结构力学中，下列哪些因素会影响结构的内力分布？A. 结构的几何形状B. 结构的材料性质C. 结构的荷载大小D. 结构的边界条件答案：ABCD13. 结构力学中，下列哪些因素会影响结构的变形？A. 结构的几何形状B. 结构的材料性质C. 结构的荷载大小D. 结构的连接方式答案：ABCD14. 结构力学中，下列哪些因素会影响结构的振动特性？A. 结构的几何形状B. 结构的材料性质C. 结构的连接方式D. 结构的荷载大小答案：ABCD15. 结构力学中，下列哪些因素会影响结构的极限荷载？A. 结构的几何形状B. 结构的材料性质C. 结构的连接方式D. 结构的荷载分布答案：ABCD三、填空题（每题2分，共20分）16. 结构力学中，结构的________是指结构在受力时不发生破坏的能力。
