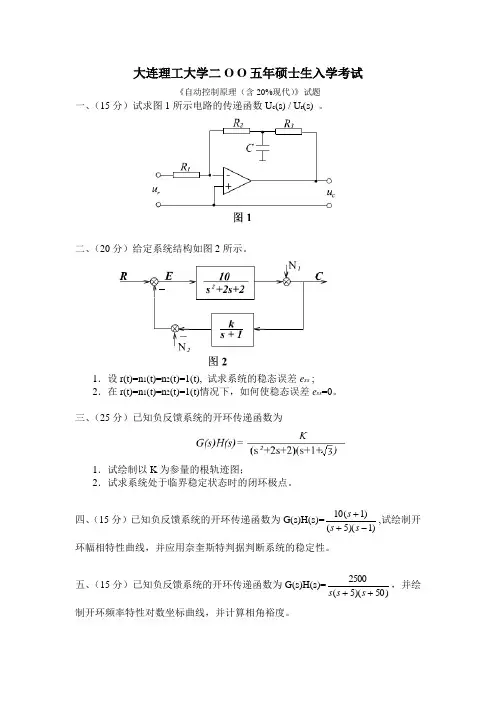

大连理工大学二O O 五年硕士生入学考试《自动控制原理(含20%现代)》试题一、(15分)试求图1所示电路的传递函数U c (s) / U r (s) 。
二、(20分)给定系统结构如图2所示。
1.设r(t)=n 1(t)=n 2(t)=1(t), 试求系统的稳态误差e ss ;2.在r(t)=n 1(t)=n 2(t)=1(t)情况下,如何使稳态误差e ss =0。
三、(25分)已知负反馈系统的开环传递函数为1.试绘制以K 为参量的根轨迹图;2.试求系统处于临界稳定状态时的闭环极点。
四、(15分)已知负反馈系统的开环传递函数为G(s)H(s)=)1)(5()1(10-++s s s ,试绘制开环幅相特性曲线,并应用奈奎斯特判据判断系统的稳定性。
五、(15分)已知负反馈系统的开环传递函数为G(s)H(s)=)50)(5(2500++s s s ,并绘制开环频率特性对数坐标曲线,并计算相角裕度。
六、(15分)给定系统微分方程为,试确定奇点位置及类型,并绘制相平面草图。
七、(15分)设系统结构如图3所示。
试求C(z),并判断K=1时系统的稳定性。
八、(10分)已知离散系统的状态方程为a>0,试用李雅普诺夫第二方法确定使平衡点渐进稳定的a取值范围。
九、(20分)给定系统结构如图4所示。
1.试建立系统的状态空间描述;2.试设计状态反馈阵,使系统闭环极点位于-2,-2处;3.K是否可以取为0.5,为什么?大连理工大学二O O 四年硕士生入学考试《自动控制原理(含30%现代)》试题一、(15分)试求图1所示电路的结构图和传递函数。
二、(10分)已知系统的特征方程为: s 4+2.5s 3+2.5s 2+10s -6 = 0 试求特征根在S 平面上的分布。
三、(10分)试求系统的单位脉冲响应。
四、(20分)设系统的开环传递函数为:1. 试绘制根轨迹图(可能的分离点为:-1.2、-1.6、-2.6、-2.9、-3.5);2. 试求出分离点处的K 值。
大连理工大学854自动控制原理历年考研真题汇编
2014年大连理工大学854自动控制原理考研真题(回忆版)2013年大连理工大学854自动控制原理考研真题(回忆版)大连理工大学2013年硕士生入学考试《自动控制原理(含20%现代)》试题一、简答1.分析单位闭环反馈系统常用什么分析系统的性能?2.超前反馈校正环节与滞后反馈校正环节的优缺点?3.对于受控系统采用状态反馈能镇定的充要条件是什么?4.采取哪种措施可以减少系统稳态误差?5.在系统设计时是否要使系统闭环稳定增益为1或者接近于1?二、系统框图如右所示,其中,1.求PI调节器的传递函数。
2.G(s)=略,求当w=略,=略时的,并说出这样的对系统性能有何影响。
(值过大,过小)。
3.当G(s)=略时,求系统稳定时满足的范围(劳斯判据)。
三、系统框图如图所示,Ur输入,Uc输出。
1.写出系统的微分方程,画出结构图。
2.写出系统的闭环传递函数。
四、根轨迹方程为,求出根轨迹,求出系统衰减震荡时的K值范围。
五、(a,b值略)1.画出极坐标图,并写出系统稳定的K值范围。
2.当K=1时,画出系统的Bode图,并在图中标出相角裕量和幅值裕量。
六、非线性系统方程,求出系统的奇点,并画出相平面草图。
七、闭环离散系统如图所示,其中u(k)=u(k-1)+e(k),G(s)=,T=11.求闭环脉冲传递函数C(z)/R(z)。
2.求闭环系统稳定时的K值范围。
八、如图所示,状态空间描述1.判断系统的能控性,能观性。
2.采用状态反馈使得配置极点为a,b(a,b值略),求出反馈阵k。
3.已知,求出闭环传递函数Y(S)/V(s),求出稳态输出及闭环稳态增益。
4.如何使系统的闭环稳态增益为1?注:标注略,参数不清楚。
2012年大连理工大学854自动控制原理考研真题大连理工大学2012年硕士生入学考试《自动控制原理(含20%现代)》试题一、求以为输入,的微分方程,B为阻尼器,K为弹簧弹性系数。
二、1.求C(s),当,求。
2.R(t)=1(t),n(t)=0,=G(s)=,求输出响应c(t)。
