旋光仪的使用(试用)ppt课件
旋光仪-讲
4、注意事项
4.1试样管测试后应洗净晾干。
4.2测试光束的通路上不得有小汽泡或油污等不清洁 物。
4.3试管护片不宜旋压过紧。
4.4测试试管应与空白试管放置的位置与方向一致。
4.5倒入被测溶液时，试管应先用被测溶液冲洗数次。
5．打开电源后，若钠光灯不亮，可检查保险丝。
二、仪器的主要技术规格
原 理：基于光学零位原理的自动数字显示旋光仪 调制器：法拉弟磁光调制器 光 源：钠光灯+滤色片，波长589.44nm 可测样品最低透过率：1% 测定范围：±45º（旋光度） ±120º（糖度） 最小读数：0.001º（旋光度） 0.01ºZ（糖度） 准确度：±（0.01º + 测量值×0.05%（旋光度）
（a）=a/(CL)
式中a 测得的旋光度（度） C 溶液的浓度（克 / 毫升） L 溶液的长度（分米）
由测得的比旋度，可求得样品的纯度： 纯度=实测比旋度/理论比旋度
（四）测定国际糖分度
仪器开机后的默认状态为测量旋光度，指示灯“Z”不 点亮。如需测量糖度，可按“糖度/旋光度”键，指 示灯“Z”点亮。
±（0.03º + 测量值×0.05%） Z（糖度）
重复性（标准偏差）：
样品透过率大于1%时≤0.002º （旋光度） 样品透过率大于1%时≤0.002º Z（糖度） 试管：200毫米、100毫米两种 电源：220V±10V 50Hz±1Hz 问题：对旋光能力较弱或者较稀的溶液，使用哪种旋 光管？为什么？
2.2测试 除去空白溶剂，注入待测样品（装有试样的试管，须注意1中
所述几点），将试管放入试样室的试样槽中，仪器的伺服系统动 作，数码管显示所测的旋光度值，等到表示测数稳定的位于符号 管上方的红点亮后再读取该数。 2.3复测
圆盘旋光仪的使用PPT幻灯片课件
9
(4)将盛满已知浓度（共四种）或未知浓度（一种） 糖溶液的试管依次放入仪器内，重调目镜使a、 b区域分界线清晰，再旋转检偏器使视场亮度均 匀且较暗，如图（b）所示的状态，从刻度盘上 左右窗口记下相应的角度；
15
故障现象
开机钠灯不亮
钠灯亮，但光暗，视场 不清晰
装入样品后视场不清晰
原因分析
1 电源开关坏 2 保险丝断 3 钠灯坏 4 无电源输入 1 钠灯老化，内胆发 黑 2 望远目镜表面有油 污 1 测试管内有气泡 2 试管护片玻璃不清 洁
处理方法
1 调换开关 2 调换保险丝 3 调换钠灯 4 检查外电路 1 调换钠灯 2 擦净望远目镜
1 起偏镜失效 2 检偏镜失效
送厂修理
17
18
农业：农用抗菌素、农用激素、微生物农 药及农产品成份分析。
食品：味精、酱油、食糖、等生产过程的 控制及成品检查，食品含糖量的测定。
香料：香精油之分析。卫生事业：医院临 床糖尿病分析。
石油：矿物油之分析、石油发酵工艺的监
视。
4
工作原理：
刻度盘及游标
放大镜 目 镜
聚光镜
毛玻璃 起偏镜
钠光灯
半波片
Hale Waihona Puke 目镜调节手轮检偏镜样品管
刻度盘转动手轮
5
从光源(1)射出的光线，通过聚光镜(3)经起偏镜(4) 成为平面偏振光，在半波片(5)处产生三分视场。通过 检偏镜(7)及物、目镜 (10)可以观察到如图所示的四
种情况。转动检偏镜，只有在零度时(旋光仪出厂前调 整好)视场中三部分亮度一致(如图二b)。
旋光仪
三、实验原理
一束线偏振光通过旋光 物质后，将产生旋光现象， 偏振光的振动面将旋转一定 的角度φ（如图2），称为旋 转角或旋光度。它与偏振光 通过的溶液长度L和溶液中旋 光性物质的浓度c成正比, 即
图2 观测偏振光的振动面旋转的实验原理图
φ=acL
式中，a为该物质的旋光率，它在数值上等于偏振光通 过单位长度(1分米)、单位浓度（1千克/升）的溶液后引起 振动面旋转的角度。（c用千克/升表示，L用分米表示） 若已知待测旋光性溶液的浓度c和液柱的长度L，测出旋 光度φ就可由上式计算出其旋光率a。利用求出的旋光率，测 出旋光性溶液的旋光度，可确定溶液中所含旋光物质的浓度。
大学物理实验
用旋光仪测溶液的旋光率和浓度
一、实验目的
1、观察线偏振光通过旋光溶液后的旋光现象 2、了解旋光仪的原理和结构特点，掌握其使用方法
3、学会用旋光仪测旋光溶液的旋光率和浓度
重点：对实验原理的理解；旋光仪的结构
难点：对实验原理的理解
二、装置介绍
1—光源； 2—会聚透镜； 3—滤光片； 4—起偏镜；5—石英片； 6—测试管； 7—检偏镜；8—望远镜物镜；9—刻度盘； 10—望远镜目镜。 图1 旋光仪示意图
测量时，先将旋光仪中 起偏镜和检偏镜的偏振轴调 到相互正交，这时在目镜中 看到最暗的视场；然后装上 测试管，转动检偏镜，使因 振动面旋转而变亮的视场重 新达到最暗，此时检偏镜的 旋转角度即表示被测溶液的 旋光度。
因为人眼难以准确判断视场是否最 暗，故多采用半荫法，用比较视场中相 邻两光束的强度是否相同来确定旋光度。 其具体装置如图3。
四、实验内容
1、调节旋光仪零点。先取出试管，把灯点亮，调节 目镜，使能清楚地看到视场中三部分的界线。通过 转动手轮转动检偏镜，直到视场为亮度均匀且较暗 的状态（图4（b）），刻度盘上读数就是零点，重 复测定5次，取平均值。

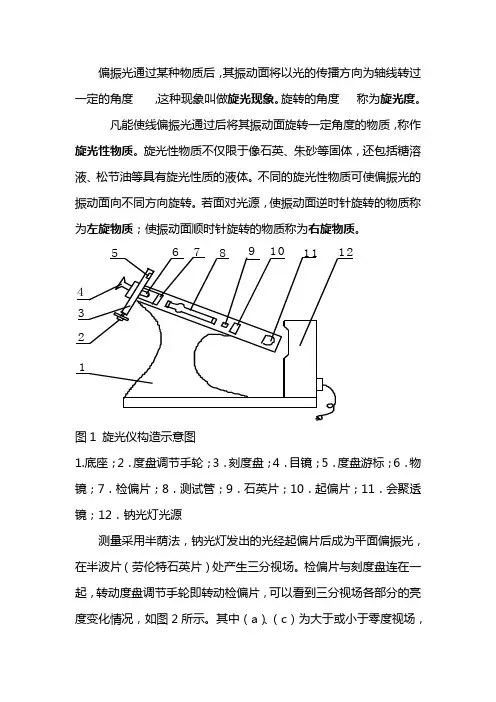

旋光仪使用方法
偏振光通过某种物质后，其振动面将以光的传播方向为轴线转过一定的角度，这种现象叫做旋光现象。
旋转的角度称为旋光度。
凡能使线偏振光通过后将其振动面旋转一定角度的物质，称作旋光性物质。
旋光性物质不仅限于像石英、朱砂等固体，还包括糖溶液、松节油等具有旋光性质的液体。
不同的旋光性物质可使偏振光的振动面向不同方向旋转。
若面对光源，使振动面逆时针旋转的物质称为左旋物质；使振动面顺时针旋转的物质称为右旋物质。
567891011124321图1 旋光仪构造示意图1.底座；2．度盘调节手轮；3．刻度盘；4．目镜；5．度盘游标；6．物镜；7．检偏片；8．测试管；9．石英片；10．起偏片；11．会聚透镜；12．钠光灯光源测量采用半荫法，钠光灯发出的光经起偏片后成为平面偏振光，在半波片（劳伦特石英片）处产生三分视场。
检偏片与刻度盘连在一起，转动度盘调节手轮即转动检偏片，可以看到三分视场各部分的亮度变化情况，如图2所示。
其中（a）、（c）为大于或小于零度视场，（b）为零度视场，（d）为全亮视场。
找到零度视场，从度盘游标处装有放大镜的视窗读数。
将装有一定浓度的某种溶液的试管放入旋光仪后，由于溶液具有旋光性，使平面偏振光旋转了一个角度，零度视场便发生了变化，转动度盘调节手轮，使再次出现亮度一致的零度视场，这时检偏片转过的角度就是溶液的旋光度，从视窗中的读数可求出其数值。
如图3所示，读数装置由刻度盘和游标盘组成，其中刻度盘与检偏镜连为一体，并在度盘调节手轮的驱动下可转动。
为了避免刻度盘的偏心差，在游标盘上相隔180度对称地装有左右两个游标，测量时两个游标都读数，取其平均值。
(1)接通电源并开启仪器电源开关，约5分钟后钠光灯发光正常，就可以开始工作；(2)调节旋光仪的目镜，使视场中a、b区域及分界线十分清晰；转动检偏器，观察并熟悉视场明暗变化的规律；(3)熟悉角游标尺的读数方法，记录最大仪器误差；(4)检查仪器零位是否准确，即在仪器未放试管时，将旋光仪调到图2（b）所示的状态，看到视场两部分亮度均匀且较暗时，记下刻度盘上左右两游标窗口上的相应读数，作为零位读数；(5)将盛满已知浓度（共四种）或未知浓度（一种）糖溶液的试管依次放入仪器内，重调目镜使a、b区域分界线清晰，再旋转检偏器使视场亮度均匀且较暗，如图2（b）所示的状态，从刻度盘上左右窗口记下相应的角度；(6)由偏振光被旋转的方向确定物质的旋光性（左旋还是右旋）；(7)利用已知的和测出的作图。
旋光仪的使用
旋光仪的使用【实验目的】1. 了解旋光仪的原理2. 观察旋光仪的旋光现象3. 学会使用旋光仪测量糖溶液的旋光率与质量浓度 【实验仪器】一台旋光仪，几种一种浓度的溶液，已知长度的玻璃管 【实验原理】单色的偏振光通过液态旋光物质时，偏振面的旋转角度φ∆与旋光物质的性质，液体厚度L ，浓度c 有关，其关系式为式中为波长为λ的偏振光时测得的偏转角度，称为旋光度，单位（。
）；α为比例系数，成为物质的旋光率，若溶液质量浓度c 的单位为kg/m 3,溶液厚度L 单位为m ，则α的单位为)./()(3。
m kg m ⋅。
树枝上等于偏振光通过质量浓度为1kg/m 3、厚度为1m 的溶液后，振动面旋转的角度。
【实验步骤】1. 接通电源，开启开关，预热五分钟，待钠光灯发光正常，开始工作。
2. 转动手轮，在中间明或暗的三分视场时，调节目镜使中间明纹或暗纹边缘清晰。
再转动手轮，观察视唱的明暗变化情况，从中辨别半明半暗位置即零视场。
3. 仪器中放入空试管或蒸馏水的试管后，调节手轮找到零度视场，从左右两次分别读数，求二者的平均值，作为一个测量值。
转动手轮，离开此位置后，再回来，重新读数。
4. 将已知浓度的溶液试管放入旋光仪，注意让气泡停留在试管凸起的地方，转动手轮，找到零视场位置，读数。
5. 将未知浓度的溶液试管放入旋光仪，重复上述步骤，测出偏转角度。
6. 测试完毕，关闭开关，切断电源。
【数据处理】测量糖溶液旋光度数据表用origin 对数据进行拟合，得到下面的图表，以浓度为横坐标，L /φ∆为纵坐标由上图可得，此直线的斜率为0.06239，即旋光率cm /06239.0 =α 则未知溶液的浓度为c 未=%63.101006239.063.6L =⨯=∆αφ，很符合实际情况，此次试验很成功。
【实验注意事项】1. 测量之前首先调节光环，使视场清晰。
2. 测量时，要将溶液内的气泡感到凸起部位。
3. 所谓“界线出现”是指眼睛能分辨出现，不要调节清楚才读数。
旋光仪怎么左右读数图解
旋光仪怎么左右读数图解
旋光仪是测量几何形状及光滑度等特性的重要测量仪器，本文将为您介绍关于旋光仪如何正确读数的简单图解指南。
旋光仪是用来测量物体表面扭矩、力矩、扭矩和张力值的一种重要测量工具。
如果你想要学习如何使用旋光仪来左右读数，那么以下是你需要知道的一些基本操作：
一、准备操作
1. 将旋光仪的头部（称为旋分步数）上调到最大值，然后用螺丝刀上螺丝正确固定；
2. 把顶部的零装配好，即把零片长度调节滑块拨动到“零”的位置；
3. 将底架安装好，即将对应的底座螺钉拧好；
二、操作步骤
1. 将待测物体固定到底架上；
2. 将头部旋分步数转到最小值，调节到最小值；
3. 根据待测物体的需要，将头部旋分步数调节到合适的值；
4. 用小手指然后转动头部，直到待测物体的表面扭矩到达指定的张力或者扭矩值；
5. 用手指将旋光仪的头部转移到另一侧，然后将旋光仪头部转回最小值，这时就可以获得待测物体在另一侧表面上的扭矩值；
6. 将旋光仪头部旋转到最大值，然后根据顶部零片长度调节滑块拨动到“零”的位置，有助于精确校准；
7. 将读数指针重复以上操作，不停地从一侧旋转到另一侧，直到得到满意的读数为止；
8. 将得到的读数记录下来，然后反复操作，直到最终获得重复性的精确读数。
以上是旋光仪左右读数的基本操作。
只要掌握了这些步骤，就可以使用旋光仪轻松测量物体表面的扭矩值和张力值。
旋光仪的使用流程
旋光仪的使用流程1. 什么是旋光仪旋光仪是一种用来测量物质对光旋光性质的仪器。
它广泛应用于化学、生物、医药等领域，用于测定物质的旋光度、比旋光度以及旋光特性。
2. 旋光仪的基本原理旋光仪的工作原理基于光线的偏振和旋光现象。
当偏振光通过旋光物质时，其偏振面会发生旋转，旋转角度与物质的旋光性质相关。
旋光仪通过测量偏振光经过物质后的旋转角度，来确定物质的旋光度。
3. 使用流程使用旋光仪进行测量的流程如下：3.1 准备工作在使用旋光仪之前，需要进行以下准备工作：•确保旋光仪处于稳定的工作状态，检查仪器的电源和连接线是否正常；•清洁测量池和测量盖片，确保没有杂质和污垢；•打开旋光仪软件，等待软件加载完成。
3.2 校准旋光仪在进行旋光度测量之前，需要对旋光仪进行校准，以确保测量结果的准确性。
校准过程如下：1.将无旋光物质（如去离子水）注入测量池中，确保测量池中没有空气泡；2.关闭测量盖片，并调节测量池的位置，使其位于光路径中央；3.在旋转开关上选择校准模式，并按下校准按钮；4.等待校准完成提示，并将测量盖片打开以完成校准。
3.3 进行旋光度测量完成校准之后，即可进行旋光度测量。
操作步骤如下：1.将待测样品溶液注入测量池中，确保测量池中没有空气泡；2.关闭测量盖片，并调节测量池的位置，使其位于光路径中央；3.在旋转开关上选择测量模式，并按下开始测量按钮；4.等待测量完成提示，并将测量盖片打开以取出样品。
3.4 分析测量结果测量完成后，旋光仪会自动计算出样品的旋光度，并在软件界面上显示结果。
用户可以进行以下操作：•导出测量结果：将测量结果保存为文件，以便后续分析和处理；•分析测量曲线：根据测量结果生成旋光度曲线，分析样品的旋光特性；•比较不同样品：将多个样品的测量结果进行比较和分析，寻找差异和规律。
4. 注意事项在使用旋光仪进行测量时，需要注意以下事项：•避免测量池中有空气泡，以免影响测量结果的准确性；•校准旋光仪时，确认校准物质的纯度和浓度；•在进行测量时，确保样品与旋光仪接触的表面干净和平整；•定期清洁旋光仪，避免灰尘和污垢的积累影响测量结果。
实验目的了解旋光仪的基本原理掌握旋光仪的正确操作PPT课件
K×103/min-1 30 ℃(308.15K)
1.738 9.355 17.00 46.76 75.97
注：蔗糖溶液的浓度均为10%
K×103/min-1 35 ℃(318.15K)
6.213 35.86 60.62 148.8
第13页/共22页
37.5 注意事项
（1）装上溶液后的样品管内不能有气泡产生，样品管要密封好，不 要发生漏液现象；
葡萄糖 0
c0－c c0 +52.5º 右旋
果糖 0
c0－c c
-91.9º 左旋
体系旋光度 α0（正） αt α∞（负）
第4页/共22页
反应时间为0 时旋光度 α0=K反c0
⑵
反应时间为t 时旋光度 αt=K反c+K生（c0-c） ⑶
反应时间为∞时旋光度 α∞=K生c0
⑷
将(2)、(3)和(4)式代入(1)式即得：
ln(αt-α∞)=-kt+ln(α∞)
⑸
以 ln(αt-α∞) 对t作图得一直线，由直线斜率可
求得反应速率常数k。
第5页/共22页
37.3 实验步骤
1.了解旋光仪的结构、原理和使用方法
1—底座 2—电源开关 3—刻度盘手轮 4—放大镜盘 5—视度调节螺旋 6—刻度盘游标 7—镜筒 8—镜筒盖 9—镜盖
37.2 实验原理
蔗糖是从甘蔗内提取的一种纯有机化合物，也是和生活关系最密切的一 个天然碳水化合物，它是由D-(-)-果糖和D-(+)-葡萄糖通过半缩酮和半缩醛 的羟基相结合而生成的。蔗糖经酸性水解后，产生一分子D-葡萄糖和一分子 D-果糖：
C12 H O 22 11 H 2O H C6 H12O6 C6 H12O6
WZZ-型或WZZ-B型自动旋光测定仪的操作说明ppt(与“仪器”有关文档共6张)
4W取Z出Z－试2管型，或倒W出ZZ空－白2B溶型液自，动注旋入光供测试定液仪少的量操，作冲说洗明数次后装满溶液，按相同的位置和方向放入样品室内盖好箱盖，仪器将显示该样品的旋光度。
WZZ－2型或WZZ－2B型
自动旋光测定仪的操作说明
第1页，共6页。
WZZ－2型或WZZ－2B型自动旋光测定仪的操作说明
操作内容 1操作前准备 1.1如测定时温度有严格要求的供试品，在测定前应将仪器及供
试品置规定温度的恒温室内，至少2小时，使温度恒定。 1.2未接通电源前应检查样品室应无异物，电源开关和示数开关
第3页，共6页。
3操作
3.1打开示数开关，这时数码管应有数字显示。
3.2将装有纯化水或其它空白溶剂的试管放入样品室，盖上箱盖， 待示数稳定后，按清零按钮，试管中若有气泡应先让气泡浮在凸 颈处，通光面两端的雾状水滴应擦干，试管螺帽不宜旋得过紧， 以免产生应力，影响读数。试管安放时应注意标记的位置和方向。
3.3按复测按钮3次，示数应为零，若不为零，示差不得过 ±0.005。
3.4取出试管，倒出空白溶液，注入供试液少量，冲洗数次后装 满溶液，按相同的位置和方向放入样品室内盖好箱盖，仪器将显 示该样品的旋光度。
3.5按复测按钮数次，取平均值作为测定结果。 第4页，共6页。
WZZ－2型或WZZ－2B型自动旋光测定仪的操作说明 3.6如样品超过测量范围，仪器在±45°处来回振荡，此时，拿出 试管，仪器会自动复位。 3.7测试结束后，应先将示数开关关闭，再依次关灯源开关，电源 开关，取出测试管冼净，晾干，样品室可放硅胶吸湿。 3.8 登记使用时间和仪器使用状况。
旋光仪-讲..
2.测定操作： 2.1．清零 在已准备好的试管中注入蒸馏水或待测溶液的空白 溶剂，试管放入仪器试样室的试样槽中，盖上箱盖，待 示数稳定后，按清零按键，使数码管示数为零。一般情 况下本仪器如在不放入试管时示数为零，则放入无旋光 度溶剂后（如蒸馏水）测数也为零，但须注意倘若在测 试光束的通路上有汽泡或试管的护片上有油污、不洁物 或将试管护片旋得过紧而引起附加旋光数，则会影响空 白测数。试管中若有气泡，应先让气泡浮在凸颈处；通 光面两端的雾壮水滴，应用软布揩干。在有空白测数存 在时必须仔细检查上述因素或者用装有溶剂的空白试管 放入试样槽后再清零。
三、仪器的原理
旋光仪用20W钠光灯为光源，并通过可控硅自动触发恒流 电源点燃，光线通过聚光镜、小孔光柱和物镜后形成一束 平行光，然后经过起偏镜后产生平行偏振光，这束偏振光 经过有法拉弟效应的磁旋线圈时，其振动面产生50Hz的 一定角度的往复振动，该偏振光线通过检偏镜透射到光电 倍增管上，产生交变的光电讯号。当检偏镜的透光面与偏 振光的振动面正交时，即为仪器的光学零点，此时出现平 衡指示。而当偏振光通过一定旋光度的测试样品时，偏振 光的振动面转过一个角度a，此时光电讯号就能驱动工作 频率为50Hz的伺服电机，并通过蜗轮杆带动检偏镜转动a 角而使仪器回到光学零点，此时读数盘上的示值即为所测 物质的旋光度。
WZZ-2S型自动旋光仪的使用 (WZZ-2SS数字式糖度旋光仪)
目录
一、仪器的用途 二、仪器的主要技术规格 三、仪器的原理 四、仪器使用方法 （一）、操作方法 （二）测定浓度或含量 （三）测定比旋度纯度 （四）测定国际糖分度 五、仪器的维修及保养
一、仪器的用途
旋光仪是测定物质旋光度的仪器。通过对样品 旋光度的测定，可以分析确定物质的浓度、含 量及纯度等。广泛应用于制糖、制药、石油、 食品、化工等工业部门及有关高等院校和科研 单位。
旋光仪的使用(试用)
【数据处理】
• 1）计算A、B、M管溶液的旋光角。
• 2）用直接法求出A葡萄糖溶液的浓度并用 误差传递公式计算误差。
No Image
• 3）用比较法测出B葡萄糖溶液的浓度并用 误差传递公式计算误差。
• （4）判断本实验用的糖溶液是何种旋光物 质（是左旋还是右旋物质）
•
1、有时候读书是一种巧妙地避开思考 的方法 。20.1 2.1720. 12.17Thursday, December 17, 2020
•
2、阅读一切好书如同和过去最杰出的 人谈话 。09:0 3:4809: 03:4809 :0312/ 17/2020 9:03:48 AM
•
3、越是没有本领的就越加自命不凡。 20.12.1 709:03: 4809:0 3Dec-20 17-Dec-20
•
4、越是无能的人，越喜欢挑剔别人的 错儿。 09:03:4 809:03: 4809:0 3Thursday, December 17, 2020
(2)调节旋光仪的目镜，使视场中a、b区域及分界线十分清晰；转动检偏器，观察 并熟悉视场明暗变化的规律；
(3)熟悉角游标尺的读数方法，记录仪器误差；
(4)检查仪器零位是否准确，即在置管处未放盛液管或放进充满蒸馏水的盛液管， 将刻度盘调到0.00º，观察零度视场亮度是不是“均匀暗视场”，如不是，说明 有零位误差，应在测量中扣除。调节方法是：转动度盘调节手轮，使视场亮度 （昏暗程度）一致，从左右两游标窗中读取零位读数，记为φ标准L与φ标准R，填 入表中；
• 10、你要做多大的事情，就该承受多大的压力。12/17/
2020 9:03:48 AM09:03:482020/12/17
• 11、自己要先看得起自己，别人才会看得起你。12/17/
旋光仪的使用
旋光仪的使用1811年，阿喇果发现，当线偏振光通过某些透明物质时，它的振动面将会绕光的传播方向转过一定的角度。
这种现象就叫旋光效应，光的振动面转过的角度称为旋光度，使光的振动面产生旋转的物质叫做旋光物质。
一、实验目的1、了解旋光仪的原理、构造及使用2、观察旋光物质的旋光现象3、学会用旋光仪测糖溶液的旋光率及浓度二、实验器材旋光仪，已知浓度的糖溶液样品三管，未知浓度的糖溶液一管三、实验原理单色偏振光通过旋光物质时，振动面的旋转角度φ∆与旋光物质的性质、液体厚度L 、浓度c 有关，其关系为cL αφ=∆ （1）式中φ∆为用波长为λ的偏振光时测得的旋转角度，称为旋光度，单位为度（ ）：α为比例系数，称物质的旋光率，若溶液质量浓度c 的单位为3/m kg ,溶液厚度L 的单位为m ，则α的单位为)/()(3m kg m o ∙∙。
数值上等于偏振光通过质量浓度为3/1m kg 、厚度为m 1的溶液后，振动面旋转的角度。
旋光度标志着溶液的特性，它与波长和温度都有关，并且当溶剂改变时，它也随之发生很复杂的变化。
通常给出的某物质的α值，是纳光)10893.5(7m -⨯=λ在C o 20时给出的。
将糖溶液试管放入试管筒。
转动检偏镜使视场从a 到c ，找到b 视场四、实验步骤1、接通电源，开启开关，预热5min ，等待纳光灯发光正常可开始工作。
2、转动手轮，在中间明或暗的三分视场时，调节目镜使中间明纹或暗纹边缘清晰，再转动手轮，观察视场亮度变化情况，从中辨别半明半暗位置即零度视场。
3、仪器中放入空试管，调节手轮找到零度视场，从左右两读数视窗分别读数，球二者平均值为一个测量值。
转动手轮离开零度视场再转回来读数，共测两次取平均值。
则仪器的真正零点在其平均值处。
4、将装有已知质量浓度糖溶液的试管放入旋光仪，注意让气泡留在试管中间的凸起部分。
转动手轮找到零度视场的位置，几下左右视窗中的读数左φ和右φ。
各测两次求其平均值φ。
旋光仪的使用
旋光仪的使用方法1. 旋光现象和旋光度一般光源发出的光，其光波在垂直于传播方向的一切方向上振动，这种光称为自然光，或称非偏振光; 而只在一个方向上有振动的光称为平面偏振光。
当一束平面偏振光通过某些物质时，其振动方向会发生改变，此时光的振动面旋转一定的角度，这种现象称为物质的旋光现象，这种物质称为旋光物质。
旋光物质使偏振光振动面旋转的角度称为旋光度。
尼柯尔 (Nicol) 棱镜就是利用旋光物质的旋光性而设计的。
2. 旋光仪的构造原理和结构旋光仪的主要元件是两块尼柯尔棱镜。
尼柯尔棱镜是由两块方解石直角棱镜沿斜面用加拿大树脂粘合而成，如图H -5-4所示。
图U -5-4尼柯尔棱镜当一束单色光照射到尼柯尔棱镜时，分解为两束相互垂直的平面偏振光，一束折射率为 1.658 的寻常光，一束折射率为 1.486 的非寻常光，这两束光线到达加拿大树脂粘合面时，折射率大的寻常光 (加拿大树脂的折射率为1.550)被全反射到底面上的墨色涂层被吸收，而折射率小的非寻常光则通过棱镜，这样就获得了一束单一的平面偏振光。
用于产生平面偏振光的棱镜称为起偏镜，如让起偏镜产生的偏振光照射到另一个透射面与起偏镜透射面平行的尼柯尔棱镜，则这束平面偏振光也能通过第二个棱镜，如果第二个棱镜的透射面与起偏镜的透射面垂直，则由起偏镜出来的偏振光完全不能通过第二个棱镜。
如果第二个棱镜的透射面与起偏镜的透射面之间的夹角在0°〜90°之间，则光线部分通过第二个棱镜，此第二个棱镜称为检偏镜。
通过调节检偏镜，能使透过的光线强度在最强和零之间变化。
如果在起偏镜与检偏镜之间放有旋光性物质，则由于物质的旋光作用，使来自起偏镜的光的偏振面改变了某一角度，只有检偏镜也旋转同样的角度，才能补偿旋光线改变的角度，使透过的光的强度与原来相同。
旋光仪就是根据这种原理设计的。
如图H -5-5 所示。
图H -5-5旋光仪构造示意图1.目镜 ;2.检偏棱镜 ;3.圆形标尺 ;4.样品管 ;5.窗口 ;6.半暗角器件 ;7.起偏棱镜 ;8.半暗角调节 ;9.灯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【实验仪器】
5
4 3 2 1
6 7 8 9 10 11 12
图1 旋光仪构造示意图
1.底座；2．度盘调节手轮；3．刻度盘；4．目镜；5．度盘游标；6．物镜；7．检偏片；8．测 试管；9．石英片；10．起偏片；11．会聚透镜；12．钠光灯光源
9
测量采用三荫法，钠光灯发出的光经起偏片后成为平面偏振 光，在三荫板处产生三分视场。检偏片与刻度盘连在一起，转动度 盘调节手轮即转动检偏片，可以看到三分视场各部分的亮度变化情 况，如图2所示。其中（a）、（c）为大于或小于零度视场，（b） 为零度视场，（d）为全亮视场。找到零度视场，从度盘游标处装 有放大镜的视窗读数。
如图3所示，读数装置由刻度盘和游标盘组成，其中刻度盘与检 偏镜连为一体，并在度盘调节手轮的驱动下可转动。为了避免刻度 盘的偏心差，在游标盘上相隔180度对称地装有左右两个游标，测量 时两个游标都读数，取其平均值。
图3 旋光仪读数示意图
11
【实验内容】
(1)接通电源并开启仪器电源开关，约5分钟后钠光灯发光正常，就可以开始工作；
a．>或<零度视场 b．零度视场 c．<或>零度视场 d．全亮视场
图2 零度视场的分辨
Байду номын сангаас10
将装有一定浓度的某种溶液的试管放入旋光仪后，由于溶液具有 旋光性，使平面偏振光旋转了一个角度，零度视场便发生了变化，转 动度盘调节手轮，使再次出现亮度一致的零度视场，这时检偏片转过 的角度就是溶液的旋光度，从视窗中的读数可求出其数值。
• （6）．改换其他浓度的糖溶液的盛液管， 重复上述实验，把得到的数据填入表中
13
注意事项
（1）溶液应装满试管，不能有气泡。如果试管中有气泡，应使气泡处于试 管凸起处；
（2）试管和试管两端透明窗均应擦净才可装上旋光仪； （3）操作中注意将试管放妥，避免将其摔踤； （4）仪器电源不要反复连续地开关，若钠光灯熄灭，需停几分钟后再开。
14
【数据处理】 • 1）计算A、B、M管溶液的旋光角。
• 2）用直接法求出A葡萄糖溶液的浓度并用 误差传递公式计算误差。
15
• 3）用比较法测出B葡萄糖溶液的浓度并用 误差传递公式计算误差。
• （4）判断本实验用的糖溶液是何种旋光物 质（是左旋还是右旋物质）
16
旋光仪的使用
1
【实验目的】
• 1、通过实验熟悉旋光计的结构原理 和使用调节方法；
• 2、测定旋光液体（葡萄糖溶液）的 旋光角，并求出浓度；
• 3、了解三荫板的作用。
2
【实验原理】
• 光是一种电磁波，我们以电场强度矢量作为光波振动方向。如图所示
• 光波振动的方向与光的前进方向垂直。普通光的光波在各个不同的方 向上振动。若光就只在一个方向（偏振面）上振动，这种光就叫做平 面偏振光。
4
5
• 1．比较法 • 若要测定某种待测溶液的浓度C，应使用与
待测溶液相同的溶质、溶剂精确制备特定 浓度的“标准溶液”， 在同波长、同温度 下测出“标准溶液”的旋光角和待测溶液 的旋光角，则：
6
• （18-3）
7
• 2．直接测定法 • 在能获得待测溶液的旋光率的情况下，测
出待测溶液在厚度为L时的旋光角由（18— 4)即可计算浓度。
(2)调节旋光仪的目镜，使视场中a、b区域及分界线十分清晰；转动检偏器，观察 并熟悉视场明暗变化的规律；
(3)熟悉角游标尺的读数方法，记录仪器误差；
(4)检查仪器零位是否准确，即在置管处未放盛液管或放进充满蒸馏水的盛液管， 将刻度盘调到0.00º，观察零度视场亮度是不是“均匀暗视场”，如不是，说明 有零位误差，应在测量中扣除。调节方法是：转动度盘调节手轮，使视场亮度 （昏暗程度）一致，从左右两游标窗中读取零位读数，记为φ标准L与φ标准R，填 入表中；
(5)测定旋光角：将盛液管放入置管处，注意使其中的小液泡不要挡在光路中。由 于待测液的旋光作用，视场变成了不均匀视场，转动度盘调节手轮，使视场重 新恢复为“均匀暗视场”，如图2（b）所示的状态，再从读数窗上读数，读数 是正的为右旋物质，读数是负的为左旋物质,采用双游标读数法可按下列公式求 得结果；
12
3
偏振光通过某种物质后，其振动面将以光的传播方向 为轴线转过一定的角度 ，这种现象叫做旋光现象。旋 转的角度 称为旋光度。
凡能使线偏振光通过后将其振动面旋转一定角度的物 质，称作旋光性物质。旋光性物质不仅限于像石英、朱 砂等固体，还包括糖溶液、松节油等具有旋光性质的液 体。不同的旋光性物质可使偏振光的振动面向不同方向 旋转。若面对光源，使振动面逆时针旋转的物质称为左 旋物质；使振动面顺时针旋转的物质称为右旋物质。
